投影融合系统方案设计书

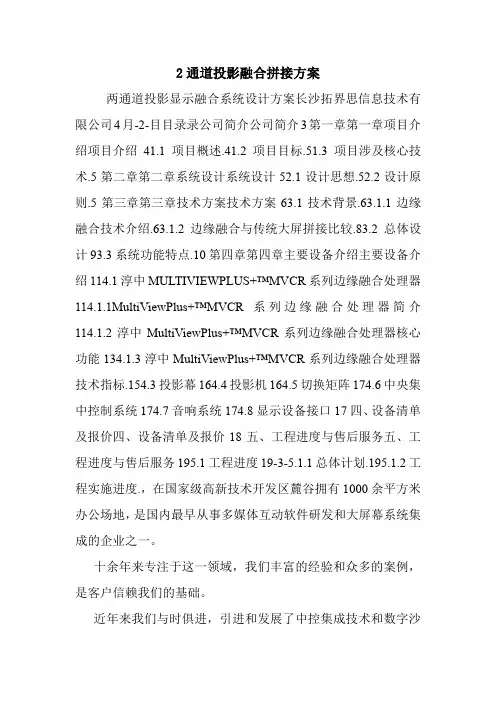

2通道投影融合拼接方案两通道投影显示融合系统设计方案长沙拓界思信息技术有限公司4月-2-目目录录公司简介公司简介3第一章第一章项目介绍项目介绍41.1项目概述.41.2项目目标.51.3项目涉及核心技术.5第二章第二章系统设计系统设计52.1设计思想.52.2设计原则.5第三章第三章技术方案技术方案63.1技术背景.63.1.1边缘融合技术介绍.63.1.2边缘融合与传统大屏拼接比较.83.2总体设计93.3系统功能特点.10第四章第四章主要设备介绍主要设备介绍114.1淳中MULTIVIEWP LUS+™MVCR系列边缘融合处理器114.1.1MultiViewPlus+™MVCR系列边缘融合处理器简介114.1.2淳中MultiViewPlus+™MVCR系列边缘融合处理器核心功能134.1.3淳中MultiViewPlus+™MVCR系列边缘融合处理器技术指标.154.3投影幕164.4投影机164.5切换矩阵174.6中央集中控制系统174.7音响系统174.8显示设备接口17四、设备清单及报价四、设备清单及报价18五、工程进度与售后服务五、工程进度与售后服务195.1工程进度19-3-5.1.1总体计划.195.1.2工程实施进度.，在国家级高新技术开发区麓谷拥有1000余平方米办公场地，是国内最早从事多媒体互动软件研发和大屏幕系统集成的企业之一。

十余年来专注于这一领域，我们丰富的经验和众多的案例，是客户信赖我们的基础。

近年来我们与时俱进，引进和发展了中控集成技术和数字沙盘制作技术，使我们形成了全面的声、光、电数字展览多媒体展示软硬件解决方案。

-5-第一章项目介绍1.1项目概述项目概述随着科技发展，追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。

对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈，而传统的电视墙、投影硬拼接屏和箱体拼接墙等有缝拼接方式缺乏画面完整性与亮度色彩均匀性，很难满足人们在这方面的要求。

多通道边缘融合投影系统设计方案1、系统概述本系统设计在酒店一层大堂吧，为不规则弧形建筑投影，使用多通道边缘融合技术实现显示终端。

边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙更加明亮，超大，高分辨率的整幅画面，画面的效果就像是一台投影机投射的画面。

当二台或多台投影机组合投射一幅画面时，会有一部分影像灯泡重叠，边缘融合的最主要功能就是把二台投影机重叠部分的灯光亮度逐渐调低，使整幅画面的亮度一致。

边缘融合大屏幕显示系统可以精确细致地显示每个精细而且微小的画面，整套系统展现出来是整幅无缝的画面，不论是光学拼缝还是物理拼缝，都不会存在，带给观众震撼的视觉冲击和享受！2、系统设计理念为最终使用户满意，融合投影系统应遵循如下设计原则：✧实用性追求高效、低成本是各行业所必须采取的措施。

因此，选用设备不能盲目追求高档、奢华，选用的设备在兼顾合理的、良好的性能基础上，也要考虑经济性，除考虑系统总体造价外还应考虑长期运行所造成的成本。

✧可靠性要保证系统能提供长时间的连续运行，且稳定可靠。

建议采用纯硬件融合控制器，硬件控制器没有操作系统，上电即可工作，确保了系统能够稳定的运行。

✧易用性系统的调整、使用需简单易行，用户操作界面友好，操作过程简捷，经短时培训即可操作使用。

3、系统构成本系统由视频系统、音频系统及中控系统构成。

✧视频系统主要设备包含：6通道边缘融合处理器、6台高清投影机、投影幕墙及视频传输设备等；✧音频系统主要包含：1台8*8数字音频处理器、5台双通道功率放大器、10只扬声器等；✧中控系统主要设备包含：1台中央控制主机、1个控制面板、2台8路强电继电器。

设备说明4、系统布置1)视频系统系统视频源设计在酒店二层音控室，距离投影区域大于100米，通过单模光纤将视频信号传输至投影设备。

投影设备选用6台高亮度高清投影机，显示区域为不规则的装饰结构，投影机镜头距离投影显示墙4.3米~5.4米。

大屏幕投影融合系统解决方案.1.项目背景2.系统概述3.系统组成4.系统功能5.技术方案6.实施方案7.风险评估8.项目进度9.投资估算10.项目收益预测1.项目背景随着大型活动和会议的增多，大屏幕投影融合系统越来越受到人们的关注。

本项目旨在为用户提供一种高效、稳定、易操作的大屏幕投影融合系统解决方案。

2.系统概述本系统采用10Mx3M大屏幕投影融合技术，可实现多个投影源的无缝切换和融合，实现多种信号源的投影和显示。

同时，系统还提供了多种操作方式，包括无线投屏、有线连接等。

3.系统组成本系统由大屏幕、投影设备、控制设备、信号处理器等组成。

其中，大屏幕采用高清显示屏，投影设备采用高亮度投影仪，控制设备采用触摸屏，信号处理器采用高性能处理器。

4.系统功能本系统具有以下功能：1) 多种信号源的投影和显示；2) 多个投影源的无缝切换和融合；3) 多种操作方式，包括无线投屏、有线连接等；4) 多种显示模式，包括分屏显示、画中画显示等。

5.技术方案本系统采用了先进的大屏幕投影融合技术，通过信号处理器对多个信号源进行处理，实现多种信号源的投影和显示。

同时，系统还采用了高性能处理器，确保系统的稳定性和流畅性。

6.实施方案本项目的实施方案包括以下几个步骤：1) 设计系统方案，包括硬件设备和软件系统的设计；2) 采购所需设备和材料；3) 安装和调试系统设备；4) 进行系统测试，确保系统的稳定性和可靠性；5) 提供系统培训和售后服务。

7.风险评估本项目存在以下风险：1) 设备采购和安装过程中可能存在延迟；2) 系统出现故障可能会影响用户的正常使用；3) 竞争对手可能会推出类似产品。

8.项目进度本项目预计需要3个月的时间完成，具体进度如下：1) 设计系统方案：1个月；2) 采购所需设备和材料：1个月；3) 安装和调试系统设备：1个月。

9.投资估算本项目的投资估算为100万元，具体包括硬件设备、软件系统、人员费用等。

10.项目收益预测本项目的收益预测为200万元，具体包括销售收入、售后服务收入等。

四通道沉浸式投影融合互动系统技术方案1.前言沉浸式虚拟现实提供参与者完全沉浸的体验,使用户有一种置身于虚拟世界之中的感觉。

其明显的特点是：利用显示设备把用户的视觉、听觉封闭起来,产生虚拟视觉,同时,它利用数据手套把用户的手感通道封闭起来,产生虚拟触动感。

系统采用识别器让参与者对系统主机下达操作命令,与此同时跟踪器的追踪,使系统达到尽可能的实时性。

临境系统是真实环境替代的理想模型,它具有最新交互手段的虚拟环境。

常见的沉浸式系统有：基于头盔式显示器的系统、投影式虚拟现实系统。

沉浸式虚拟现实显示系统基于多通道视景同步技术、三维空间整形校正算法、立体显示技术的房间式可视协同环境,该系统可提供一个同房间大小的四面〔或六面立方体投影显示空间,供多人参与,所有参与者均完全沉浸在一个被三维投影画面包围的高级虚拟仿真环境中,借助相应虚拟现实交互设备,从而获得一种身临其境的高分辨率三维立体视听影像和6自由度交互感受。

由于投影面几能够覆盖用户的所有视野,所以沉浸式虚拟现实显示系统能提供给使用者一种前所未有的带有震撼性的身临其境的沉浸感。

这种完全沉浸式的立体显示环境,为科学家带来了空前创新的思考模式。

多通道投影融合沉浸式虚拟现实系统采用边缘融合拼接系统是指整幅投影画面由不同的投影机投射画面拼接组成,每个单独的投影画面拼接中有着投影光线和画面内容的重叠部分,通过软硬件的结合处理,消除光线重合部分的多余亮度,从而确保整幅画面上面没有任何接缝,亮度均匀一致,给观众完美的视觉冲击。

〔见下图本方案中采用边缘融合大屏幕拼接。

1.1与单屏大屏幕相比,四通道投影融合沉浸式虚拟现实系统的优势1.增加图像尺寸；画面的完整性：多台投影机拼接投射出来的画面一定比单台投影机投射出来的画面尺寸更大；鲜艳靓丽的画面,能带给人们不同凡响的视觉冲击,采用无缝边缘融合技术拼接而成的画面,要很大程度上保证了画面的完美性和色彩的一致性。

2.增加分辨率：每台投影机投射整幅图像的一部分,这样展现出的图像分辨率被提高了。

单通道投影立体融合显示系统方案1.系统硬件组成：-投影器：选择一款高亮度、高分辨率的投影器作为系统的显示设备，确保在不受外界光干扰的情况下能够显示出清晰、鲜艳的画面。

-立体显示屏幕：选择一款透射式或偏振式立体显示屏幕，具有良好的透光性能和立体显示效果，能够让用户通过佩戴相应的立体眼镜来观看立体画面。

-立体眼镜：根据所选取的立体显示技术，选择相应类型的立体眼镜，如红蓝眼镜、偏振眼镜等，用于分别过滤不同偏振光或色光，并实现立体显示效果。

-控制端：设计一个简洁易用的控制端，用于用户对系统进行操作和设置。

可以采用遥控器、触摸屏等控制方式，使用户能够方便地切换不同的显示模式、调整亮度、对比度等参数，以及进行其他系统设置。

2.系统工作原理：-投影画面生成：使用计算机或其他媒体设备将需要显示的影像源转化为特定格式的2D或3D影像源，包括3D电影、游戏、VR应用等，然后通过投影器将其投射到立体显示屏幕上。

-立体化处理：根据所选立体显示技术的要求，对投影画面进行立体化处理。

例如，对画面进行分帧处理，提取出左右眼视角所需的画面，并通过相应的立体显示算法进行左右眼画面的合成，形成立体投影画面。

-立体显示：用户佩戴相应类型的立体眼镜，通过立体显示屏幕上的立体画面，左眼只能看到左眼视角的画面，右眼只能看到右眼视角的画面，从而实现立体显示效果。

3.系统优势和应用：-沉浸式观看体验：通过立体化处理和立体显示技术，用户可以在观看影片、玩游戏等过程中，体验到更加逼真、沉浸的视觉效果。

-适用性广泛：单通道投影立体融合显示系统可以支持不同类型的影像源，如2D、3D电影、游戏、VR应用等，满足不同用户的需求。

-易用性强：系统的控制端设计简洁易用，用户可以通过简单的操作来切换不同的显示模式或进行其他系统设置。

-应用领域广泛：单通道投影立体融合显示系统可以广泛应用于家庭娱乐、教育培训、游戏体验等领域，为用户提供更加丰富、多样的视听体验。

总结：单通道投影立体融合显示系统通过投影技术和立体显示技术的融合应用，为用户提供了更加沉浸式的观看体验。

1。

边缘融合带的宽度、投影幕尺寸的确定大屏幕投影无缝拼接，边缘融合项目中，如何确定边缘融合带的宽度、如何确定投影幕的尺寸呢？因为要做边缘融合处理，相邻投影机的投影画面需要有部分重合，重合部分的宽度应不低于单台投影机投影的宽度的20％.如下图：融合后，屏幕的宽度、屏幕的高度、投影机数量三者的关系是：屏幕的最大宽度＝（0.8×投影机数量＋0.2)×屏幕的高度×1024÷768上面公式适合1024×768分辨率的投影机，如果是采用1280×800分辨率的投影机，则公式变为：屏幕的最大宽度＝（0。

8×投影机数量＋0。

2)×屏幕的高度×1280÷800如果是采用1920×1080分辨率的投影机，则公式变为:屏幕的最大宽度＝(0.8×投影机数量＋0.2)×屏幕的高度×1920÷1080投影幕的选择边缘融合项目的投影幕一般采用容易固定的金属硬幕、投影幕的增益也要越小越好，一般小于1.2。

融合带部分是两台投影机图象的叠加.两台投影机发生细微的位移，叠加部分就会产生影像的重叠和颜色过渡的不自然、不连贯.同样，如果投影幕发生了细微的位移，也会产生重影和画面撕裂。

金属硬幕更容易固定，而且显得高档大气，大屏幕投影边缘融合项目推荐使用金属硬幕。

屏幕的增益也是需要注意的。

屏幕的增益越小，可视角度就越大；屏幕的增益越大，可视角度就越小。

如果从正面看，增益大的投影幕和增益小的投影幕的融合效果没有什么差别.但如果从较大的角度观看，增益大的投影幕的融合带就越明显，画面的整体性就不够强。

大屏幕投影的无缝拼接项目，采用增益小的投影幕会使画面从不同角度观看都始终整体如一，效果更理想，大屏幕投影边缘融合项目推荐使用增益较小的投影幕，一般要求增益在1。

2以下。

大屏幕边缘融合工程对投影机吊架的要求大屏幕投影是一个比较高端的应用，要求用到的各种器材都尽量精良、精确、精美。

沉浸式投影融合系统方案设计
沉浸式投影融合系统是一种针对目标空间实现投影融合的视觉系统，能够利用较高的光度、高分辨率以及连续性可调的投影方案来实现非常准确的覆盖。

因此，将沉浸式投影融合系统应用到室内空间中，能够让室内变得更加活跃起来，提升空间的真实感。

此外，沉浸式投影融合系统的策略完全可以定制，以满足不同空间场景的需求，且可根据客户的设计要求来实现达到最佳的效果。

沉浸式投影融合系统可以实现以下功能：
1.无缝投影：沉浸式投影融合系统可以实现多屏融合，在空间范围内实现多屏投影的无缝融合，而且不受单屏投影容量的限制；
2.3D投影：沉浸式投影融合系统可以实现3D投影，即对视觉图片进行3D立体处理，使得视觉效果更加逼真；
3.实时同步：沉浸式投影融合系统可以实现实时同步，在一定的范围内，实现多屏同步，可以实现跨平台视觉效果；
4.投影融合：沉浸式投影融合系统支持融合多种投影器，可以实现多色彩的投影和投影融合，获得更加绚丽的视觉效果；
5.多设备共用：沉浸式投影融合系统可以支持多设备的共用，可以自由地进行组合。

大屏幕投影融合系统解决实施方案10Mx3M大屏幕投影融合系统解决方案XXX为您提供专业的知识分享。

一、系统概述本系统是一种大屏幕投影融合系统，采用边缘融合技术，能够实现多个投影机的图像无缝拼接，呈现出更加清晰、流畅的画面效果。

该系统适用于大型展示、演讲、会议等场合。

二、边缘融合显示系统介绍1、边缘融合技术简介边缘融合技术是指通过图像处理软件将多个投影机的图像进行拼接，消除图像间的重叠和间隙，使得整个画面呈现出无缝连接的效果。

这种技术可以大幅提高大屏幕显示系统的画面质量和稳定性。

2、采用边缘融合技术的大屏幕显示系统的优点采用边缘融合技术的大屏幕显示系统具有以下优点：1）画面无缝连接，消除了图像间的重叠和间隙，呈现出更加流畅、清晰的画面效果。

2）多个投影机均匀分布，可以实现更加广阔的画面覆盖范围。

3）投影机数量可根据实际需求进行调整，具有较高的灵活性和可扩展性。

4）投影机之间的互相备份，增强了系统的稳定性和可靠性。

三、融合系统设计1.设计原则融合系统的设计应遵循以下原则：1）实现画面无缝连接，消除图像间的重叠和间隙。

2）保证投影机的均匀分布，实现更加广阔的画面覆盖范围。

3）根据场地大小和需求确定投影机数量和分布。

2.设计尺寸根据实际需求，本系统的设计尺寸为10Mx3M，可根据场地大小和需求进行调整。

3.场地要求本系统适用于大型展示、演讲、会议等场合，场地应具备较好的光线环境和空间布局，以保证画面效果和观感。

四、设备选型1、投影机选型投影机选型应根据画面尺寸、亮度、分辨率等因素进行考虑，以保证画面质量和稳定性。

2、图像融合处理器选型图像融合处理器是实现边缘融合技术的核心设备，选型应根据系统规模、画面分辨率、处理能力等因素进行考虑，以保证系统的稳定性和可靠性。

3.屏幕选型屏幕选型应根据画面尺寸、材质、反光度等因素进行考虑，以保证画面质量和观感。

硬边拼接是一种简单的投影仪拼接技术，只需将两台投影仪的边缘对齐，无重叠部分即可。

沉浸式投影融合系统方案一、引言虚拟现实技术的快速发展使得人们能够体验到逼真的虚拟环境，但传统的虚拟现实系统通常需要使用头戴设备。

而沉浸式投影融合系统通过将虚拟场景投影到真实环境中，提供更加自然、舒适的体验。

二、方案设计1.投影技术：选择适合的投影技术对虚拟场景进行投影。

例如，可以使用高亮度、高分辨率的投影机，并根据实际环境的光照情况进行调整。

2.交互设备：用户需要一个交互设备来与虚拟场景进行互动。

可以使用手柄、体感设备等，使用户能够进行实时交互。

3.追踪技术：为了实现用户在虚拟环境中的身体追踪和位置追踪，需要使用相应的追踪技术，如红外相机、深度相机等。

4.系统集成：将投影和虚拟现实技术集成到一个系统中，并通过软件进行控制和管理。

三、系统实现框架基于以上方案设计，可以提出以下的沉浸式投影融合系统的实现框架：1.环境搭建：首先需要搭建一个适合投影的环境，保证在光照、环境布局等方面能够获得最佳效果。

可以在一个房间内悬挂投影幕布，并确保干净、平整的墙壁用于投影。

2.投影技术：选择一款高亮度、高分辨率的投影机，将其固定在合适的位置上，确保投影效果最佳。

使用投影校正技术来调整投影的形状和位置，使其与真实环境更好地融合。

3.交互设备：为了使用户能够与虚拟环境进行交互，需要选择合适的交互设备。

手柄是一种常见的选择，可以通过按键或触摸来进行交互操作。

体感设备也是一种可行的选择，通过追踪用户的动作来实现互动。

4.追踪技术：为了实现用户在虚拟环境中的位置和姿态追踪，可以选择红外相机、深度相机等技术。

通过对用户进行追踪和识别，将其在真实环境中的动作同步到虚拟环境中。

5.系统集成：将投影技术、交互设备和追踪技术进行集成，并通过软件进行控制和管理。

用户可以通过软件界面选择不同的虚拟场景、调整投影参数以及进行交互操作。

四、应用场景总结：沉浸式投影融合系统通过结合虚拟现实和投影技术，为用户提供逼真、自然的体验。

通过选择合适的投影技术、交互设备和追踪技术，并将其集成到一个系统中，可以实现沉浸式投影融合系统。

投影融合-技术方案-模版三投影融合技术方案一、方案背景随着互联网时代的到来，数字化技术在各个领域得到广泛应用。

特别是在会议展示、产品推介、舞台演出等场景中，多媒体展示已经成为主流。

同样的，投影设备也成为这些场景中展示的重要形式之一。

但是由于投影设备的局限性，在展示效果上存在一些问题，如：图像变形、色彩失真、投影重叠等，影响视觉体验。

因此，如何解决这些问题，提升展示效果，成为研究的焦点。

二、方案介绍本方案针对投影设备存在的问题，提出采用投影融合技术，即利用多台投影设备将多个画面进行拼接，实现整体画面的显示。

通过将多台投影设备的图像进行融合，可以消除重叠、拉伸等问题，同时解决跨越大幅度显示屏幕的问题，使画面能够完整展现，给观众带来更好的视觉体验。

三、技术实现1. 硬件选型投影融合技术需要用到多台投影设备，应选择具有以下要求的设备：（1）投影分辨率：能够满足展示场景的要求，一般建议选择高分辨率设备，如4K投影设备；（2）亮度：为确保在不同亮度下的显示效果，应选择投影亮度较高的设备；（3）镜头变形度：镜头变形度应该尽可能小，避免因变形而引起的图像失真问题；（4）屏幕尺寸：屏幕尺寸应该与投影设备的投影范围匹配，在进行拼接时，能够准确的对接，同时保证整个画面没有明显的缝隙。

2. 技术实现（1）投影设备的校准在采用投影融合技术前，首先要进行投影设备的校准。

特别是多台投影设备拼接，校准工作显得尤为重要。

校准主要包括垂直角度、水平角度、亮度、色彩等方面。

（2）投影设备的定位在进行投影融合前，需要对多台投影设备进行定位。

因为每台投影设备投影的范围是不一样的，需要将它们的投影区域进行匹配。

可以通过调整投影设备的位置或者使用专业的投影融合软件进行调整。

（3）投影融合投影融合可以通过硬件设备或者专业软件来实现。

其中硬件设备需要利用硬件设备来将多个画面拼接起来，而软件则可以利用电脑进行投影融合操作，实现多个画面的拼接。

四、技术优势1. 支持高分辨率的投影设备，不会导致色彩失真或者拉伸等问题。

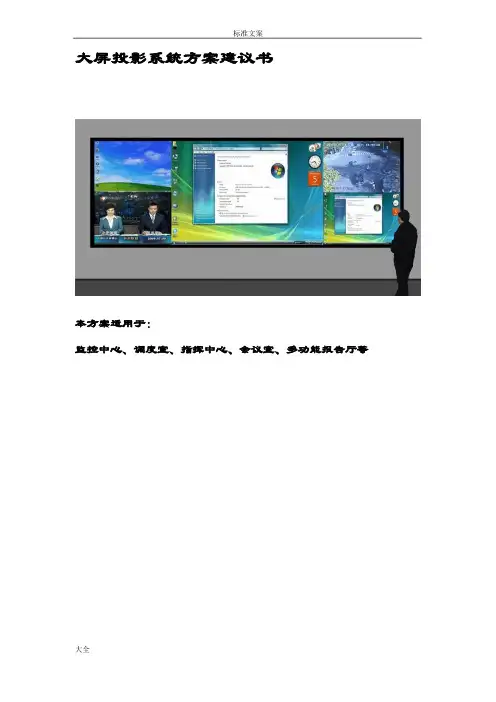

标准文案大屏投影系统方案建议书本方案适用于：监控中心、调度室、指挥中心、会议室、多功能报告厅等1 2 3标准文案目录总体方案介绍 (2)两通道大屏投影系统概述 (3)2.1 系统介绍 (3)2.2 系统拓扑图 (4)图像融合系统功能介绍 (4)3.1 多台投影机投影的边缘融合功能 (4)3.2 高清桌面显示 (5)3.3 多窗口播放多种格式的多媒体影片文件，无需预处理 (6)3.4 支持多路信号采集，支持多窗口播放 (8)3.5 支持窗口的任意实时放大缩小、支持窗口漫游 (9)4 Ipad控制系统简介 (9)4.1 iPad "点"亮数字会议室 (9)4.2 ipad控制系统拓朴图 (10)4.3 替代普通中控系统 (10)4.4 ipad领航者功能简介 (11)5 6 7系统设备介绍 (11)5.1 投影机介绍 (11)5.1.1 投影机图片 (11)5.1.2 DP CP6000主要参数 (12)5.2 投影屏幕介绍 (12)专业线材 (13)案例图片 (15)7.1 广州公安局网警支队指挥中心（高分辨率、多窗口显示） (15)7.2 广州南方电网指挥中心 (16)7.3 佛山城管监控管理中心 (17)1 总体方案介绍快速响应中心大屏投影方案具有以下特点：1、采用物理分辨率为1280*720，投影机亮度为8000流明，3片DLP专业双灯工程投影机。

3片DLP技术，提供相片级画质的显示效果，提供最极致的色彩还原。

2、采用业界最先进的图像融合技术解决方案，并结合信号拼接处理器，可在大屏显示无缝的高质量画面，且可以任意切换监控采集信号，放大缩小画面。

3、采用苹果产品（IPAD、IPOD）控制系统，与融合服务器无缝对接，提人性化控制界面和强大的控制功能。

2 两通道大屏投影系统概述2.1 系统介绍本方案采用两台8000流明的投影机，投影出一个高2米，宽6米的大屏幕。

为了使多台投影机投影出一个完整无缝的画面，项目拟采用一台高性能的图像融合服务器。

投影融合系统方案书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】两通道投影融合方案建议书鸿博时代（北京）科技有限公司Hongbo Shidai（Beijing）Technology CO.,LTD设计时间：2013-6-7目录第一章系统方案设计概述项目概述本方案是用投影融合系统实现终端显示。

边缘融合处理技术，消除了光学缝隙，从而使显示的图像完全一致，保证了显示图像的完整性和美观性。

在投影融合拼接系统中，两台工程投影机经过边缘融合处理器进行了校正和统一，使大屏幕上的视频进行图像显示和切换时，无论切换什么格式的图像，整个屏幕的亮度，色彩，鲜艳度，均匀度都比较一致。

由于在处理器中对投影显示图像进行了处理，可以对不同投影信号间的色差，亮差，均匀度进行调整，这也使得该系统显示的图像质量更完美。

项目需求投影系统的视频是由2台投影机投射出的画面组成的，经过曲边校正和无缝拼接技术，在投影幕上形成一个完整的图像，播放内容根据客户要求订制或由客户自行准备。

本系统采用两套2x1投影融合系统和四套单投影系统融合投影画面无缝大屏幕弧幕进行完美融合(融合带12%)显示，无拼缝；支持VGA信号源输入、输出；可以将外部视频信号以开窗口的形式在大屏幕上显示；支持232串口、网络操作模式；支持显示模式预存、调用、修改等功能。

第二章技术设计技术设计规范和标准本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准：《以太网规范》《低压电气设计规范》（GB50054—95）《工业企业通讯设计规范》（GBJ42-81）《电气装置安装工程接地装置、施工及验收规范》（GB／T50169）《安全防范工程程序与要求》（GA/T75）《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995）《电子计算机机房设计规范》（GB50174-93）《电工电子产品基本环境试验规程试验方法》（2/3-89）《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/）《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998）《电子测量仪器振动试验》（）《民用建筑电气设计规范》（JGJ/T15-92）《高层民用建筑设计防火规范》（GB50045-95）《智能建筑设计规范》（GB50045-95）《工业企业通讯设计规范》（GBJ42-81）《工业企业通信接地设计规范》（GBJ115-87）项目方案设计根据需求，单台投影画面：高宽。

投影融合系统设计方案书V1投影融合系统设计方案书V1是一个复杂的技术项目，需要经过认真的规划和设计才能成功实施。

这篇文章将分步骤阐述设计方案的关键要素和必要步骤，以便为该项目的实施提供有效的指导。

第一步：明确项目的目标和需求在设计投影融合系统之前，需要明确该项目的目标和需求。

这包括确定项目的范围、目标用户、技术要求、预算和时间限制等。

在明确这些要素后，设计者可以更有效地规划和设计投影融合系统。

第二步：确定项目的架构和技术方案在明确项目目标和需求之后，设计者需要确定项目的架构和技术方案。

这涉及到选择合适的硬件和软件，以及设计系统架构的各个方面，包括系统的安全性、可扩展性、性能等指标。

同时，设计者还需要考虑如何将投影、融合和交互等功能结合在一起，以创造最佳的用户体验。

第三步：确定系统设计的细节和要素在确定了项目的范围、技术方案和架构之后，设计者需要深入细节，并确定系统设计的各个要素。

这包括投影设备、感应器、软件接口、数据处理和存储、互动设备以及用户界面设计等方面。

在这个过程中，设计者需要密切关注每个功能的实现细节，以确保系统的性能和可靠性。

第四步：开展系统测试和优化在完成系统设计后，设计者需要对整个系统进行测试和优化。

这包括对每个组件和接口进行测试，以确保系统能够按照预期工作。

测试过程中还需要记录和分析系统性能，并进行相应的优化，以满足项目的技术要求和用户需求。

综合来说，“投影融合系统设计方案书V1”是一个复杂而有挑战性的技术项目。

设计者需要在明确项目需求和目标的基础上，建立系统架构和技术方案，并且深入细节，确定系统设计的各个要素。

最后，还需要进行系统测试和优化，以确保系统能够成功实施并满足用户需求。

投影融合设计方案设计方案1 总体设计概述 (1)1.1 设计范围 (1)1.2 设计理念 (1)1.3 设计原则 (1)1.3.1 可靠性原则 (1)1.3.2 先进性原则 (1)1.3.3 实用性原则 (1)1.3.4 高性能原则 (1)1.4 设计依据 (2)1.4.1 视频类设计依据 (2)1.4.2 音频类设计依据 (2)1.4.3 综合类设计依据 (3)1.4.4 设计指导思想 (3)2 投影融合显示系统设计 (4)2.1 融合系统拓扑图 (4)2.2 投影距离分析 (4)2.3 系统亮度分析 (4)2.4 显示分辨率分析 (5)3 投影融合显示系统功能介绍 (6)3.1 超高分点对点融合支持 (6)3.2 多格式信号源的接入显示 (6)3.3 多窗口叠加漫游功能 (7)3.4 色差调整，暗场补偿，多阶融合处理显示暗场补偿功能 (8)1 总体设计概述1.1 设计范围根据需求，总体设计范围：1.2 设计理念1.3 设计原则1.3.1 可靠性原则本项目所选产品均为国内、国际知名品牌。

产品应用广泛、在重大项目中使用频繁、产品经过长时间运行、并且运行稳定、故障率、售后服务体系健全的产品厂家。

质量好的产品是系统可靠性的重要保障。

1.3.2 先进性原则由于处于信息化时代，智能控制及其相关应用技术发展迅速，新的设备不断涌现并趋于成熟，所以系统设计在满足实用性的基础上，具有一定的超前意识，选用先进的技术及设施，将整个系统的技术水平定位在一个高的层次上，以适应高的应用要求。

1.3.3 实用性原则能够充分考虑实用性和易操作性，便于管理和维护，易于用户掌握和学习使用，并采用当前流行且成熟并有较多成功案例的技术装备。

1.3.4 高性能原则智能控制系统适用于环境及多媒体设备的应用要求，采用合理的拓扑结构，最大限度地利用所有设备的优势，建立一个高性能的应用系统1.4设计依据1.4.1 视频类设计依据《画面中心与边缘的宽度比》 《画面显示的全屏色度差》《显示屏幕直照度的标准》 《亮度不均匀性》 《画面显示的几何失真》 《电影院视听环境技术要求》 《LED 显示屏通用规范》 《LED 显示屏测试方法》1.4.2音频类设计依据《国际会议系统标准》 《会议系统电视及音频的性能要求》 《声学名词术语》 《厅堂扩声特性的测量方法》 《厅堂扩声系统的声学特性指标要求》 《厅堂扩声系统设计规范》 《语言清晰度指数的计算方法》厅堂扩声系统设备互联的优选电气配接值》视听视频和电视设备及系统音频盒式系统》 无屏蔽双绞线系统现场测试传输性能规范》扩声系统声学特性指标与测量方法》 声系统设备互连的优选配接值》ISD-9241-3 ISD-9241-8 ISD-FDISI3406-3 GB/9313GB/9313 GB/T3557-94 SJ/T11141-2003 SJ/T11281-2007TEC/CET914GB/T15381-94GB3947 GB/T4959-95JGGYJ25-86GB50371-2006GB/T15485SJ2112 GB/T14220-93 EIA/TIAT SB67 WH0301-93GB14197-93GBJ76-84GBJ76-84《客观评价厅堂语言可懂度的 RASTI 法》 厅堂混响时间测量规范》会议电视系统工程设计规范》 会议系统的电及音频性能要求》 IEC9141.4.3综合类设计依据智能建筑设计标准》综合布线系统工程设计规范》 综合布线系统工程验收规范》 电子计算机场地通用规范》 供配电系统设计规范》 民用建筑电气设计规范》 信息技术设备包括电气技术设备的安全》 民用闭路监视电视系统工程设计规范》高层民用建筑设计防火规划》 GBJ45-82 建筑设计防火规范》 GBJ16-371.4.4设计指导思想投影融合显示系统设计遵循的指导思想是：a. 系统必须是一个开放系统， 具有先进性、稳定性和可扩展性， 操作简单， 连接方便，易于与其它系统及设备实现平滑连接；b. 支持计算机图形DVI 信号、RGB 言号、SDI 信号以及全制式视频图像信号 的多路输入；c. 显示模式丰富，具有层次性，显示方式多样，并能存储和灵活调用；支 持各类、各路视频图形图像整屏显示、 任意位置上以任意大小开窗显示， 并可以 任意缩放、移动、叠加显示；d. 能够适于高分辨率数字、图形及视频信号显示，亮度均匀，分辨率高， 视角宽，图像还原好，清晰度高，保证图像色彩鲜艳、逼真；e. 显示实时性强；f. 满足现场实际环境及任务需求。
