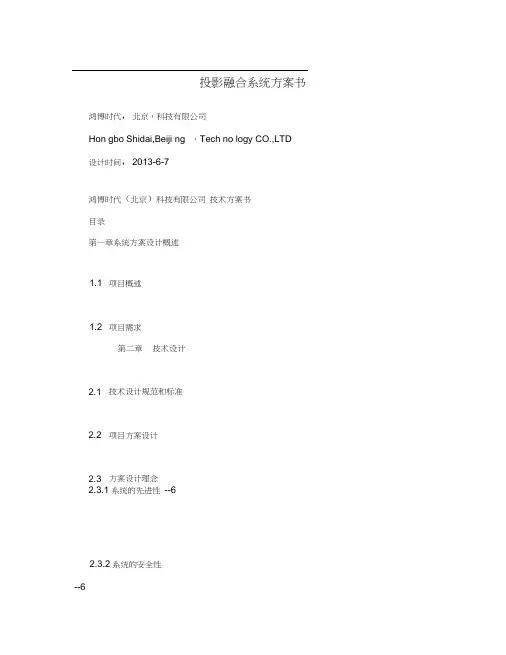

两通道投影融合方案建议书鸿博时代（北京）科技有限公司Hongbo Shidai（Beijing）Technology CO.,LTD设计时间：2013-6-7目录第一章系统方案设计概述项目概述本方案是用投影融合系统实现终端显示。
边缘融合处理技术，消除了光学缝隙，从而使显示的图像完全一致，保证了显示图像的完整性和美观性。
在投影融合拼接系统中，两台工程投影机经过边缘融合处理器进行了校正和统一，使大屏幕上的视频进行图像显示和切换时，无论切换什么格式的图像，整个屏幕的亮度，色彩，鲜艳度，均匀度都比较一致。
由于在处理器中对投影显示图像进行了处理，可以对不同投影信号间的色差，亮差，均匀度进行调整，这也使得该系统显示的图像质量更完美。
项目需求投影系统的视频是由2台投影机投射出的画面组成的，经过曲边校正和无缝拼接技术，在投影幕上形成一个完整的图像，播放内容根据客户要求订制或由客户自行准备。
本系统采用两套2x1投影融合系统和四套单投影系统融合投影画面无缝大屏幕弧幕进行完美融合(融合带12%)显示，无拼缝；支持VGA信号源输入、输出；可以将外部视频信号以开窗口的形式在大屏幕上显示；支持232串口、网络操作模式；支持显示模式预存、调用、修改等功能。
第二章技术设计技术设计规范和标准本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准：《以太网规范》《低压电气设计规范》（GB50054—95）《工业企业通讯设计规范》（GBJ42-81）《电气装置安装工程接地装置、施工及验收规范》（GB／T50169）《安全防范工程程序与要求》（GA/T75）《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995）《电子计算机机房设计规范》（GB50174-93）《电工电子产品基本环境试验规程试验方法》（2/3-89）《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/）《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998）《电子测量仪器振动试验》（）《民用建筑电气设计规范》（JGJ/T15-92）《高层民用建筑设计防火规范》（GB50045-95）《智能建筑设计规范》（GB50045-95）《工业企业通讯设计规范》（GBJ42-81）《工业企业通信接地设计规范》（GBJ115-87）项目方案设计根据需求，单台投影画面：高宽。
融合投影画面：高宽两道融合后投影画面：高×宽单台投影画面：高×宽本方案中所配置的显示设备为：投影显示设备：夏普XG-PH80XA-L投影机、夏普AN-PH814EZ短焦镜头。
融合处理设备为：淳中MVCR-02-02D-PJ 边缘融合处理器。
方案设计理念系统的先进性系统应具备当今的先进水平；在整个系统的生命周期内，系统必须能够不断完善、扩充、更新，使功能愈来愈丰富，性能愈来愈完善，使用愈来愈方便，而不至于过早地被淘汰。
系统的安全性1. 系统必须具有完备的安全保护措施和严格的用户权限管理功能；2. 系统对外必须有完备的安全防范措施，必须建立符合安全标准，能够严格有效地防止外来非法用户入侵，能够避免遭受攻击或遭到攻击能够报警；3. 必须能够有效地防止失密情况的发生；4. 信息系统必须具有完备的用户权限管理功能，禁止超越权限的操作，保护原始数据，保护系统免遭破坏。
系统的开放性1. 系统的结构设计必须符合国际开放系统的标准，是真正的开放式系统；2. 系统使用的硬件平台和软件平台均要符合开放式标准；3. 硬件平台的开放性，主要包括设备的网络互连性和可互换性；4. 软件平台的开放性，包括操作系统、图形用户界面、网络通讯协议等符合国际统一标准；5. 开放性要求的目的在于，应用软件的可移植性，硬件平台的可互换性。
系统的实用性用户必须适合本系统的实际情况，能够满足强化管理手段，提高管理水平，能够为政府的管理工作提供强有力的支持，设备不盲目追求高档，而是在高可靠、先进的前提下实用，要能够切实地解决实际问题；第三章系统概述系统平面图系统连接拓扑图系统介绍显示系统系统采用两套2x1投影融合系统和4套单投影系统。
视频源到各个投影机的距离约30m，投影机机身后端边缘离投影幕布垂直距离小于，每个投影机投出的画面对角线至少150寸。
边缘融合系统技术介绍边缘融合的应用来源于会议监控、视景仿真、作战指挥系统。
是适应人们追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果的这一需求而产生的，它在增大画面、提高亮度、分辨率等方面有着十分明显的优势。
边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙，更加明亮、超大、高分辨率的整幅画面，画面的效果就好像是一台投影机投射的画质。
当两台或多台投影机组合投射一幅两面时，会有一部分影像灯光重叠，边缘融合的最主要功能就是把两台投影机重叠部分的灯光进行渐变调整，使重叠区的亮度对比度与周边图像一致，从而使整副画面完整统一，丝毫看不出是多台投影机拼接的结果。
边缘融合大屏幕显示系统可以精确细致地显示每个精细而且微小的画面，整套系统展现出来是整幅无缝的画面，不论是光学拼缝还是物理拼缝，都不会存在，带给观众震撼的视觉冲击和享受，让一切数据完美再现！边缘融合技术起初应用于军方模拟仿真系统，随着科技的不断发展，成本的不断下降，边缘融合大屏幕系统已经逐步的进入指控监控中心、主题场馆、仿真游戏等大屏幕显示系统。
第四章主要核心设备介绍显示系统设备夏普XG-PH80XA-L投影机介绍夏普投影机XG-PH80XA-L采用新型的单片DLP光学系统，亮度达到了7200流明。
在工程市场应用中可以满足一般大中型会议场所的使用。
DLP ?采用的光学机芯是完全密封的结构。
因此比一般的LCD投影机抗灰尘，防尘防潮性能更好，从而能更好的保护光学镜片得核心部分。
该系统不需要滤光器，维修要求较低，从而使其使用成本较低。
XG-PH80XA-L投影机2500：1的高对比度带来清晰醒目的图象，再配上夏普最新推出的极致色彩技术（BrilliantColor?）使图像画面效果得到巨大提升，令图像色彩自然、分毫毕现，特别是在过渡色彩呈现方面，得以展现卓越的品质。
夏普还研发了由红、黄、绿、青、蓝、绛红组成的2倍速六段色轮技术。
通过其独一无二的色彩匹配方式，这六种颜色混合之后，画面将呈现出更加接近于真实的色彩。
用户对投影机色彩需求提高时，可以将标配的4段色轮，换上采用了极致色彩技术的6段色轮，取得更好的图像色彩效果。
XG-PH80XA-L投影机配有DLP-LINK/3D技术，主要是通过提高画面的快速刷新率（至少要达到120HZ）来时限3D效果。
使观众体验欣赏到精彩绝伦的3D画面， XG-D4500XA提供直接断电并开机功能，让用户能够直接拔下投影机的电源将其移走，因为没有必要等待投影机冷却下来。
其他功能还有：网络浏览器控制、远程访问控制和调整、诊断和电子邮件自动提醒、当检测出错误信息时，将通过email传送到制定邮箱，比如：灯泡超时，非正常过热或过冷导致风扇故障）、独特的局域网连接控制功能、鼠标遥控功能、低功耗节能环保功能、高速自动反应调整、图象捕捉、密码锁定功能、系统锁定功能。
松下BX51C投影机介绍产品特性：紧凑轻便机身蕴藏着卓越性能持久耐用的灯泡和空气过滤网多种功能，快速使用更换方式，使维护更简单其他功能：加强版强光感应功能增强了色彩感知度,即使在明亮的环境下,投影图像仍清晰可见镜头垂直移动，图像不失真，易于安装适用于Crestron RoomView?通过LAN，轻松实现远程监控紧凑轻便机身蕴藏着卓越性能PT-BX51C液晶投影机的亮度高达5,000流明，带有可调节光圈，使对比度高达4,000:1。
明亮、清晰的影像适用于多种场所的灵活安装。
加强版强光感应功能增强了色彩感知度,即使在明亮的环境下,投影图像仍清晰可见Panasonic 的“加强版强光感应”功能诠释了图像质量，提高了明亮房间中投影图像的色彩感知度，尤其使暗部区域的细节得以清晰再现，这是以往的投影技术难以达到的。
投影机中内置的环境光线传感器可以根据环境照明度和色调进行相应的实时调节。
持久耐用的灯泡和空气过滤网镜头垂直移动，图像不失真，易于安装PT-BX51C具有镜头垂直方向的位移功能。
在不损伤画质的情况下可垂直方向移动图像的位置。
其他功能1)开机LOGO*6，有效防盗2)投影机身份识别系统，1个遥控器最多可同时遥控6台投影机3)29分贝*4静音设计4)10W扬声器和麦克风输入，投影机可以播放音频5)丰富的端口设计且带有HDMI输入端口6)直接关机功能7)配有便携的、有背带的投影机包8)内置字幕解码器9)AMX D. D.标准10)多功能环保待机功耗仅瓦*511)倍变焦镜头，安装更灵活致力于节能 ? 环保1.机壳无卤阻燃剂2.无喷涂机壳,回收简便3.镜头使用无铅%以下)玻璃4.灯泡功率切换进一步降低功耗5.待机能耗仅*56.符合RoHS标准融合系统设备介绍融合器MVCR融合处理器系列MVCR是构建多通道投影无缝显示系统的核心设备。
智能化数字DVI图像信号变形校正、色彩补偿、边缘融合，支持各种VGA信号及视频信号采集，显示窗口任意布局，模式调用，各通道图像无丢帧卡帧现象，精确同步，适用于各种弧型投影屏幕和球型屏幕，可对图形进行单像素几何校正、衰减信号色差补偿、自动色彩校正、无痕边缘融合等综合处理，构建无缝统一、色彩均匀、无变形失真的画面，完美实现大屏显示应用。
适用于各种投影仪，调试简易。
数字融合器MVCR功能特点：纯硬件板卡结构，支持后期扩张，支持带电热插拔。
单像素几何校正，可运用与各种形状的投影屏幕，单像数校正精度划分为1：10，任意屏幕图像均无变形失真，跨幅文字清晰无错位。
自动色彩平衡：独特自动色彩统一机制，智能计算传输线缆带来的色差衰减，补偿色差，自动校正投影机之间色差，色彩失真低于1％，肉眼无法分辨，能在数分钟内完成一个通道的色彩校正，省心省力。
无痕边缘融合：图像融合效果非常完美，肉眼几乎看不到融合带；自动边缘融合操作简单迅速。
小时级系统调试：小时级调试，系统即达到完美效果，安装调试过程快速简单，有手动与自动模式，只需简单培训即可掌握。
可处理并输出多路图像信号，组成一个无缝、连续、亮度均匀、色度一致的大画面。
例如典型的球幕、柱幕、折幕显示系统。
单台设备支持1-6通道处理，多台设备可集联使用，处理更多画面。
具有DVI-I 端口，兼容DVI-D 与VGA 信号，支持各种图形工作站和投影机。
适合于各种软、硬的正投和背投屏幕，能适应不同尺寸形状的屏幕；可通过网络实现远程控制与调试。
输入：同时支持4路VGA、4路视频信号输入。
本型号可扩展多路RGB及视频。
