设备电气元件简介

电气设计常用的电器元件，原理和作用及说明，学电气其实很简单！对于学习电气，很多老司机都赞同一句话：基础的往往是最重要的，掌握了基础知识或者说基础知识掌握牢固了，那么不管是看电路图还是排除电路故障，可谓是一通百通，我们都知道，电路图都是由电气元器件构成的，了解常用的电路元器件，才能快速的入门学习电气，今天我们就学习一下常用的电路元器件，认识一下它们的基本原理和使用！1，隔离开关隔离开关常用于低压开关柜内或进户线上作为不频繁的接通和分断电路，当检修时开关断开后有明显的断开点。

如 HD** QS等。

微型隔离开关具有较高的动热稳定性，主要作为终端组合电器中的总开关。

如NH2-100.等隔离开关电器图形符号为：2，自动开关自动开关又叫自动空气开关或自动空气断路器。

（因为主触头动作时是靠空气来灭弧的所以称空气开关）在低压电路中，用作分断和接通负荷电路，控制电动机运行和停止。

当电路发生过载，短路，失压等故障时，它能自动切断电路，，保护电路和用电设备的安全。

常用自动开关因结构不同分为：装置式（包括塑壳和微断式）和万能式（框架式）两类。

装置式有DZ**系列等，万能式如DW**系列。

工作原理：图中2为3极主触头，合闸时，与转轴相连的锁扣3扣住跳扣4，使弹簧1受力而处于储能状态。

如果主电路工作正常，热脱扣器的发热元件13温度不高，不会使双金属片12弯曲到顶动连杆7的程度。

电磁脱扣器6的线圈力不大，不能吸引衔铁8去拨动连杆7，断路器正常工作向负载供电。

若主电路发生过载或短路，电流超过热脱扣器或电磁脱扣器的整定值时，双金属片12或衔铁8将拨动连杆7，使跳扣4被顶离锁扣3，弹簧的拉力使主触头系统切断主电路。

一旦电源电压低于整定值（或失压），线圈11的磁力减弱，衔铁10受弹簧9拉力向上运动，顶起连杆7，使跳扣4与锁扣3脱离而断开主触头，起欠（失）压保护作用。

断路器的选择：断路器的选择额定电压应高于线路的额定电压，控制照明时，脱扣整定电流通常应为负载电流的6倍。

电器元件的名称和作用
电器元件是构成电路的基本组成部分，常见的电器元件有：断路器、接触器、热继电器、中间继电器、时间继电器、按钮、熔断器、指示灯、转换开关、行程开关和感应开关等。

- 断路器：用于分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

- 接触器：由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

- 热继电器：用于电动机过负荷保护。

- 中间继电器：用于增加控制电路中的信号数量或改变信号性质。

- 时间继电器：用于延长或缩短动作时间。

- 按钮：用于手动操作开关。

- 熔断器：用于保护电路免受过载和短路损坏。

- 指示灯：用于显示设备是否处于工作状态。

- 转换开关：用于切换不同工作状态。

- 行程开关：用于检测物体位置并发出信号。

- 感应开关：用于检测物体是否存在并发出信号。

常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。

它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。

下面将介绍几种常用的低压电气元件。

1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。

断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。

2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。

熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。

3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。

接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。

接触器广泛应用于控制电动机和其他大功率电器设备。

4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。

开关能够将电路连接或切断，实现对电器设备的控制。

开关广泛应用于家庭、办公室和工业场所等场合。

5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。

保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。

6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。

接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。

7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。

变压器广泛应用于电力系统、工业设备、家庭电器等领域。

8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。

控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。

9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

电气元件介绍及应用实例电气元件指的是在电子电路中起到特定功能的元件，主要分为被动元件（如电阻、电容、电感）和有源元件（如二极管、晶体管、集成电路等）。

这些元件在各种电子电路中起到重要的作用，下面将分别介绍各种电气元件的基本原理、特点和应用实例。

1. 电阻（resistor）电阻是最常见的被动元件之一，它的主要作用是限制电流通过的量。

电阻根据材料和结构不同，可以分为固定电阻和变阻器。

固定电阻一般有金属膜电阻、炭膜电阻等。

变阻器可以通过调节电阻值来调整电路中的电流和电压。

电阻的应用实例：(1) 当需要将电源电压限制在一定范围内时，可以使用电阻加在电路中；(2) 在放大电路中，为了调整电流和电压分配的关系，可以使用电阻来改变电路的增益；(3) 在传感器电路中，常常需要电阻来调整传感器的灵敏度。

2. 电容（capacitor）电容是具有存储电荷和释放电荷能力的元件，它由两个导体板之间的绝缘层（一般是电介质）组成。

电容的主要特点是可以暂时存储电能，并且对不同频率的电信号有不同的阻抗。

电容的应用实例：(1) 在直流电源中，电容常被用作滤波器，以减小电压的波动；(2) 在交流电源中，电容常被用作耦合电容，用于传递交流信号；(3) 在振荡电路中，电容通常用来控制振荡频率。

3. 电感（inductor）电感是一种储存磁能的元件，它由导线或线圈组成。

电感的主要特点是抵抗电流的改变，当电流改变时，电感会产生电磁感应，从而产生自感电动势。

电感的应用实例：(1) 在电源中，电感常被用作滤波器，以去除高频噪声；(2) 在调谐电路中，电感可以用来选择特定频率的信号；(3) 在电源变换器中，电感常被用来稳定电压和电流。

4. 二极管（diode）二极管是一种具有单向导电性的有源元件，它包括一个PN结。

当正向偏置时，二极管允许电流流过；而当反向偏置时，二极管将阻止电流流过。

二极管的应用实例：(1) 在整流电路中，二极管可以将交流电转换为直流电；(2) 在电源保护电路中，二极管可以防止误反接电源导致器件损坏；(3) 在信号调理电路中，二极管可以用作开关或者信号限幅器。

电气原理图常用的8种电气元件（附实物和电气符号）断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，下面我们以图文的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。

1、断路器低压断路器又分为为自动空气开关、塑壳断路器和框架式断路器等，可手动开关。

框架式断路器又能用启动和分闸线圈远程控制。

断路器主要对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电源电路。

断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W 的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

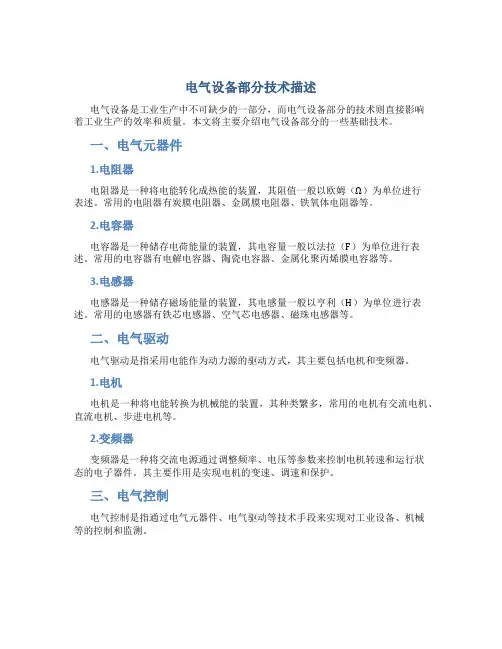

电气设备部分技术描述电气设备是工业生产中不可缺少的一部分，而电气设备部分的技术则直接影响着工业生产的效率和质量。

本文将主要介绍电气设备部分的一些基础技术。

一、电气元器件1.电阻器电阻器是一种将电能转化成热能的装置，其阻值一般以欧姆（Ω）为单位进行表述。

常用的电阻器有炭膜电阻器、金属膜电阻器、铁氧体电阻器等。

2.电容器电容器是一种储存电荷能量的装置，其电容量一般以法拉（F）为单位进行表述。

常用的电容器有电解电容器、陶瓷电容器、金属化聚丙烯膜电容器等。

3.电感器电感器是一种储存磁场能量的装置，其电感量一般以亨利（H）为单位进行表述。

常用的电感器有铁芯电感器、空气芯电感器、磁珠电感器等。

二、电气驱动电气驱动是指采用电能作为动力源的驱动方式，其主要包括电机和变频器。

1.电机电机是一种将电能转换为机械能的装置，其种类繁多，常用的电机有交流电机、直流电机、步进电机等。

2.变频器变频器是一种将交流电源通过调整频率、电压等参数来控制电机转速和运行状态的电子器件。

其主要作用是实现电机的变速、调速和保护。

三、电气控制电气控制是指通过电气元器件、电气驱动等技术手段来实现对工业设备、机械等的控制和监测。

1.电气开关电气开关是一种用来控制电路的电器元件。

常用的电气开关有按钮、开关、继电器等。

2.编程控制编程控制是一种将机器的工作流程、指令等通过编写程序的形式进行控制和管理的方式。

常用的编程语言有Ladder Logic、ST、FBD等。

四、电气安全电气安全是指在工业生产中对电气设备的使用、维护和管理方面所需遵循的相关标准和技术措施。

1.接地保护接地保护是一种通过将电气设备或电路与地面相连来实现人身安全、设备保护等目的的技术措施。

2.绝缘检测绝缘检测是一种通过检测电气设备或电路中的绝缘状况来判断设备安全性和可靠性的技术手段。

常用的绝缘检测仪有静电检测仪、绝缘电阻测试仪等。

五、本文主要介绍了电气设备部分的基础技术，包括电气元器件、电气驱动、电气控制和电气安全等方面，希望能对电气工程师有所帮助。

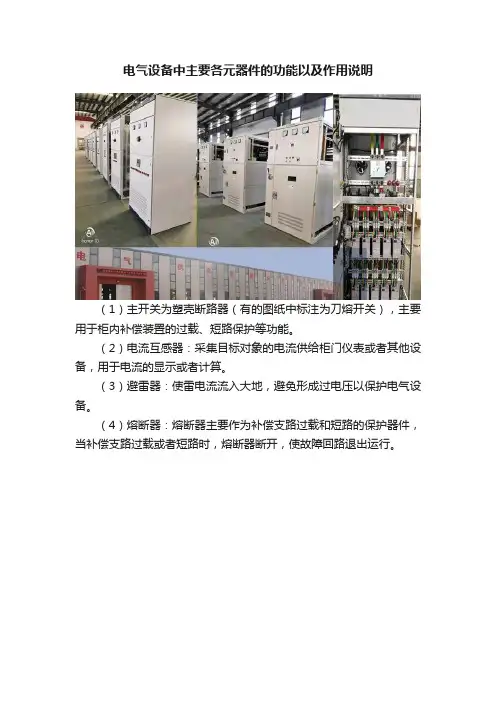

电气设备中主要各元器件的功能以及作用说明（1）主开关为塑壳断路器（有的图纸中标注为刀熔开关），主要用于柜内补偿装置的过载、短路保护等功能。

（2）电流互感器：采集目标对象的电流供给柜门仪表或者其他设备，用于电流的显示或者计算。

（3）避雷器：使雷电流流入大地，避免形成过电压以保护电气设备。

（4）熔断器：熔断器主要作为补偿支路过载和短路的保护器件，当补偿支路过载或者短路时，熔断器断开，使故障回路退出运行。

（5）晶闸管和接触器为投切元件。

晶闸管投切无涌流，全响应时间20ms以内，适合变化较快的负载。

接触器相对速度较慢，适合运行比较平稳的负荷。

（6）电抗器：依靠线圈的感抗阻碍电流变化的元件，主要用于需要限流或者补偿的地方。

对于串联于补偿柜中的电抗器，其作用主要为保护电容器，防止谐波进入补偿柜损坏电容器。

如果系统中存在5次谐波，电抗率设计为7%比较合适。

假如系统中存在较多的3次谐波，电抗率通常设计为14%。

（7）电容器：利用电容器端电压滞后电流90度的特性，对负载系统进行无功补偿。

（8）有源滤波器：通过采集系统中的谐波含量，经过计算发出指令，滤除系统中相对应的谐波。

（9）SVG：通过电流互感器实时检测系统或负载电流，快速计算出待补偿的无功电流，通过控制算法生成IGBT 的PWM 控信号，使装置发出大小相等、方向相反的无功电流，实现动态无功补偿的目的。

写在后面：今天，#2月最后一天#。

如果时光能倒流，你是否会依然如今天这般爱你所爱，行你所行？如知相逢不易，就应倍加珍惜；如知时间易逝，就该拼尽全力。

去做你想做的事，去爱你想爱的人，去成为想成为的自己。

电气元器件知识电气元器件，又称电子元器件，是指在电气工程和电子技术领域中所应用的各种电气材料和元件的总称。

它们是电气和电子设备的基本构件，用来存储能量、转换信号、控制电路等。

电气元器件广泛应用于家电、通讯设备、计算机、汽车、医疗设备等众多领域。

下面介绍一些常见的电气元器件。

1. 电阻器电阻器是一种电气元件，用于限制电流，降低电压，并把电能转换为热能。

电阻器的主要参数是电阻值，通常用欧姆（Ω）来表示。

电阻器有许多不同类型和构造，例如固体电阻器、可调电阻器、热敏电阻器等。

电阻器有广泛的应用，如电路电路中的限流、电压分压、滤波等。

4. 二极管二极管是一种电子元件，成对的半导体材料（P型和N型半导体材料）组成构成，有正向导通性和反向截止性。

二极管的主要参数是正向电压和反向电压，前者通常用伏特（V）来表示，后者使用千伏（kV）来表示。

二极管有很多种，如强制控制整流二极管、肖特基二极管、光电二极管等。

二极管具有多种应用，如在电源正反极性保护、整流、光电检测等方面。

5. 晶体管晶体管是一种电子元件，可用于放大和控制电流。

晶体管的主要参数是放大倍数和最大额定收集电流，前者通常用dB来表示，后者使用安培（A）来表示。

晶体管也有很多种类，如普通晶体管、场效应晶体管、双极型晶体管等。

晶体管的应用十分广泛，如在电信、计算机、音频放大器等领域。

7. 继电器继电器是一种电子元器件，主要用于控制电路。

它通常由线圈和开关两个部分组成。

线圈接通时，产生磁场使开关动作，从而控制电路的开闭。

继电器的主要参数是最大额定电流和最大额定电压，前者通常用安培（A）来表示，后者使用伏特（V）来表示。

继电器有很多种类型，如恒定继电器、时间继电器、热继电器等。

继电器在电气控制领域有广泛应用，如在家电、工业控制和信息技术等领域。

总之，电气元器件是电气和电子工程中不可缺少的组成部分。

它们的种类繁多，各具特色，通过它们的互联互通，才能构成各类电气和电子设备，实现人们对电能和电子信息的应用需求。

电气成套设备及元件知识汇总电气成套设备和元件是电气领域中的重要组成部分。

这些设备和元件广泛用于各种电气设备中，如电机、变压器、发电机、变频器等。

本文将介绍电气成套设备和元件的常见分类、主要特点和应用范围等方面的内容。

电气成套设备的分类电气成套设备是电气工程中使用的大型设备，形式多样，主要由以下几种类型：发电机组发电机组是将各种能源（如煤、石油、核能等）转换成电能的设备，多数在火力、核电站以及大型水电站中使用。

通常由涡轮机、发电机、控制系统、电磁波消除系统等组成。

变电站变电站是电力系统中将高压电力转换为低压电力或者将低压电力升高至高压电力的重要设备。

依据其使用场所不同可以分为户外变电站、箱式变电站、室内变电站等。

电缆终端电缆终端是电缆与其他设备或电力系统之间的连接设备，以维持通电状态。

通常由接线端子、绝缘套管、屏蔽层构成，有着良好的防水性和耐腐蚀性。

开关柜开关柜是用于控制电能传输的电器设备，用于控制电气设备的通断、分合、转换、保护等功能。

分类包括低压开关柜和高压开关柜等。

电力电缆电力电缆是传输电能的一种方式，由电缆芯线、绝缘材料、外护层等部分构成。

分类包括高压电缆、中压电缆和低压电缆等。

电气元件的分类电气元件是构成各种电气设备的基本部件，分类如下：电容器电容器是一种能够存储电荷的元件，在电气设备中用于分离电路、去噪声和电源滤波等功能。

分类包括铝电解电容器、陶瓷电容器、塑料电容器等。

电阻器电阻器是一种用于抵制通过电路的电流的元件，在电路中被用于降低电平、调节电流或改变分压比例。

分类包括普通电阻器、可调电阻器和发热电阻器等。

电感器电感器是一种能够存储电磁场能量的元件，常用于电路的滤波电感、扼流圈和谐振等功能。

分类包括铁氧体电感器、蓝牙电感器、微型电感器等。

二极管二极管是一种半导体元件，具有单向导电特性，广泛应用于整流、检波、波形削弱和电压调节等领域。

分类包括普通二极管、肖特基二极管和Zener二极管等。

6种常用低压电气元件功能作用低压电气元件是在低压电力系统中广泛应用的一类电气设备，主要用于电能转换、传输和控制等功能。

以下是6种常用的低压电气元件及其功能作用的详细介绍：1.接触器接触器是一种用于控制电流的电器装置，通常由电磁铁和一对触点组成。

通过控制电磁铁的通断，可以实现对电路的开关控制，用于启动、停止电机或其他大功率负载。

接触器具有断路能力强、可靠性高、寿命长的特点，广泛应用于工业控制系统中。

2.断路器断路器是一种用于保护电路安全和设备的电气开关装置。

当电路超载或短路时，断路器会迅速切断电路，防止过电流损坏设备和线路，保证电气系统的安全运行。

断路器具有响应速度快、断开能力强以及可重复使用的特点，是低压电气系统中常用的保护设备。

3.保护继电器保护继电器是一种用于监测电气系统工作状态并实现保护功能的装置。

根据不同的保护需求，保护继电器可实现过载保护、短路保护、欠压保护等多种保护功能。

它能够及时判断系统异常情况，并发出警报信号或切断电路，以防止设备损坏或人身安全受到威胁。

4.隔离开关隔离开关是一种用于切断电路的装置，主要用于对电气设备进行安全维护和检修。

隔离开关能够切断电路的同时，将设备与电源彻底隔离，避免电气事故的发生。

在隔离开关断开电路后，操作人员可进行维护工作，确保工作安全，提高维护效率。

5.控制按钮控制按钮是一种常用的低压电气元件，在控制电路中起到控制气动、电动、液动设备的作用。

控制按钮通常由按钮、指示灯和继电器等装置组成，通过按下按钮或转动开关来改变电路状态，实现设备的启动、停止、正转、反转等动作。

它具有操作灵活、可靠性高的特点，广泛应用于各种工业自动化控制系统中。

6.电动机保护器电动机保护器是一种用于保护电动机的安全运行的装置。

它通过监测电动机的电流、电压和温度等参数，实时判断电动机的工作状态，并在发生过载、过压、欠压、过温等异常情况时切断电路，以防止电动机损坏。

电动机保护器具有准确灵敏、可靠性高、操作简便的特点，对于保护电动机系统及其输配电线路起到了重要作用。

常用电气设备元件-V1
常用电气设备元件是每个电工工程师都需要了解的基础知识。

本文将
重新整理这些元件，以帮助读者更好地理解它们的功能和用途。

以下
是常用电气设备元件的分类以及它们的特点和用途：
1. 按功能分类
1.1 电源元件：电源开关、电源插座、电源线等。

它们的主要功能是
为电气设备提供电源。

1.2 控制元件：如按钮、开关、限位开关、继电器、接触器等。

它们
用于控制电气设备的启停和方向。

1.3 保护元件：如熔断器、断路器、过压保护器、漏电保护器等。

它
们的主要功能是保护电气设备和电路，防止电流过大或者过压等故障。

1.4 测量元件：如电压表、电流表、万用表、电磁式电能表等。

它们
用于测量电气设备的电压、电流、功率等参数。

2. 按材料分类
2.1 电容器：主要用于存储电荷和调节电路特性。

2.2 电阻器：主要用于调整电路的电阻值和限制电流。

2.3 电感器：主要用于调整电路的电感值和滤波。

2.4 二极管和三极管：主要用于电路的整流、放大和开关控制。

3. 按形式分类
3.1 插座式元件：可以直接插入连接器、插座中使用，如插座式继电器、插座式电阻等。

3.2 焊接式元件：需要通过焊接在电路板上使用，如焊接式电容、焊
接式电感等。

3.3 连接器：将不同的电路连接在一起，如电源插头、数据线接头等。

以上是常用电气设备元件的分类以及它们的特点和用途。

熟知这些元件的特点和使用方法可以为电气工程师提供更好的选择，并实现电气设备的优化和高效使用。
