电气一次设备简介

电气一次设备及主接线第一章电气设备第1节概述发电厂变电站的电气设备，根据其用途常分为一次设备和二次设备。

一次设备是指直接生产、输送和分配电能的设备，包括有生产变换电能的设备（如发电机、变压器），开关设备（如高、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电力电缆等）。

二次设备是对一次设备进行控制、测量、监视和保护的电气设备，包括测量表计（如电压表、电流表、功率表），继电保护及自动装置（如各种继电器、端子排），直流设备（如直流发电机、蓄电池）。

下面主要针对部分一次设备的作用和工作原理进行介绍。

第2节母线在发电厂变电站中，将发电机、变压器和各种电器连接的导线称为母线。

母线是电气主接线和各级电压配电装置中的重要环节。

它的作用是汇集和分配电能。

母线按所使用的材料可分为铜母线、铝母线和钢母线。

铜母线：具有电阻率低、机械强度高、抗腐蚀性强等特点，是很好的导电材料。

但铜的储量少，属贵重金属，一般在含有腐蚀性气体的场合采用。

铝母线：电阻率比铜高，但储量丰富，比重小，加工方便，价格便宜，通常情况下采用铝母线。

钢母线：机械强度高，价格便宜，但钢的电阻率是铜的7倍，用于交流时会有很强的集肤效应，所以仅用于高压小容量回路（如电压互感器）。

母线按其截面形状可分为矩形母线、管形母线和槽形母线。

矩形母线：具有集肤效应系数小、散热条件好、安装简单、连接方便等优点，在35kV 及以下的户内配电装置中多采用矩形母线。

管形母线：是空芯导体，集肤效应系数小，且电晕放电电压高。

在35kV以上的户外配电装置中广泛采用。

槽形母线：电流分布比较均匀，与同截面的矩形母线相比，具有集肤效应系数小、冷却条件好、金属材料的利用率高、机械强度高等优点。

当母线的工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。

第3节高压断路器高压断路器是电力系统最重要的控制和保护设备，是开关电器中最完善的一种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、高的运行可靠性3.1 高压断路器的类型高压断路器按安装地点分可分为户内型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（又分为多油、少油断路器）、空气断路器等。

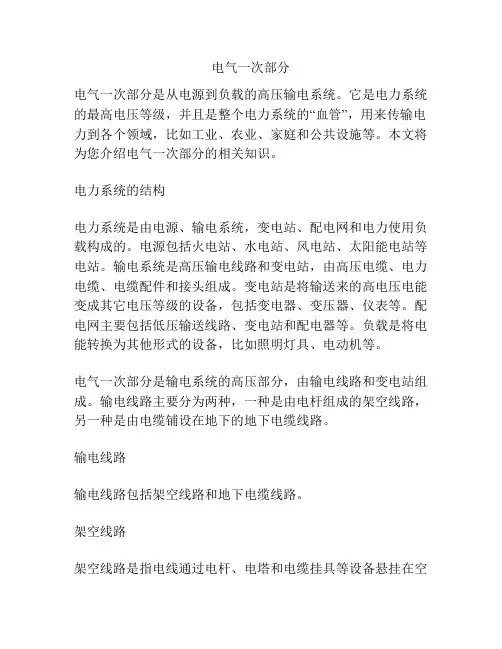

电气一次部分电气一次部分是从电源到负载的高压输电系统。

它是电力系统的最高电压等级，并且是整个电力系统的“血管”，用来传输电力到各个领域，比如工业、农业、家庭和公共设施等。

本文将为您介绍电气一次部分的相关知识。

电力系统的结构电力系统是由电源、输电系统，变电站、配电网和电力使用负载构成的。

电源包括火电站、水电站、风电站、太阳能电站等电站。

输电系统是高压输电线路和变电站，由高压电缆、电力电缆、电缆配件和接头组成。

变电站是将输送来的高电压电能变成其它电压等级的设备，包括变电器、变压器、仪表等。

配电网主要包括低压输送线路、变电站和配电器等。

负载是将电能转换为其他形式的设备，比如照明灯具、电动机等。

电气一次部分是输电系统的高压部分，由输电线路和变电站组成。

输电线路主要分为两种，一种是由电杆组成的架空线路，另一种是由电缆铺设在地下的地下电缆线路。

输电线路输电线路包括架空线路和地下电缆线路。

架空线路架空线路是指电线通过电杆、电塔和电缆挂具等设备悬挂在空中传输电能的输电方式。

架空线路具有运维方便、适用范围广、方便加装设备、适应环境变化等优点。

它也有一些缺点，如易受天气、外力干扰，难以通过城市等区域等。

目前，架空线路广泛应用于农村和山区。

地下电缆线路地下电缆线路是将电缆铺设在地下进行电力传输的输电方式，它的道路使用率高。

另外，地下电缆线路具有不占用空间、低电磁辐射等优点，能够保持环境美观。

但它也存在着成本高、更改困难等缺点。

在城市等人口密集区域，地下电缆线路广泛应用。

变电站变电站是将输送来的高电压电能变成其它电压等级的设备。

变电站由高压室、变电器室、配电室和控制室等组成。

高压室是变电站中的核心部分，是变电站的电源，电能通过高压室进入变电器室，变成其它电压等级。

变电器室是变电站的转换室，将高电压电能变成低电压电能。

配电室主要是对低电压电能进行处理，如分配、开关、保护等。

控制室是变电站的控制中心，通过控制室控制变电站的各个部位，使变电站的运行达到最佳状态。

水电站机电设计手册电气一次水电站机电设计手册电气一次1. 引言在水电站的机电设计过程中，电气一次是其中非常重要的一个环节。

它涉及到水电站的电气系统设计和运行，直接影响着水电站的安全稳定运行。

本文将从深度和广度的角度对水电站机电设计手册中的电气一次进行全面评估，并为您呈现一篇有价值的文章。

2. 概述水电站机电设计手册电气一次水电站机电设计手册电气一次，是指在水电站的机电设计中，涉及到的所有与电气系统相关的一次设备和设施。

它包括发电机、变压器、开关设备、电缆线路等。

电气一次的合理设计对于水电站的安全运行和电力输出至关重要。

2.1 发电机发电机是水电站的核心设备之一，它负责将水能转换为电能。

在机电设计手册中，对发电机的电气参数、额定容量、运行方式等进行了详细的规定和描述。

在实际操作中，我们需要根据设计手册上的要求，对发电机进行定期的维护和检查，以确保其正常运行。

2.2 变压器变压器在水电站中起着电压升降的作用，将发电机输出的电能升压后输送到变电站，再由变电站将电能输出到输电网中。

在机电设计手册中，关于变压器的选择、容量、绝缘等级等有着详细的规定。

我们需要严格按照设计手册中的要求进行安装和维护，以保证变压器的安全稳定运行。

2.3 开关设备开关设备包括断路器、隔离开关、接地刀闸等，在水电站中起着安全控制和电能分配的作用。

在机电设计手册中，对于这些开关设备的类型、额定电流、操作方式等有着详细的描述。

我们需要确保这些开关设备的正常运行，以保证水电站的安全运行。

2.4 电缆线路电缆线路是水电站内部电能输送的主要途径，它承担着将发电机产生的电能输送到变压器和开关设备中的重要任务。

在机电设计手册中，对电缆线路的敷设方式、绝缘材料、敷设规范等有着详细的规定。

我们需要严格按照设计手册的要求进行电缆线路的敷设，以保证其安全可靠。

3. 个人观点和理解电气一次在水电站的机电设计中起着非常重要的作用，它直接关系到水电站的安全稳定运行和电能输出。

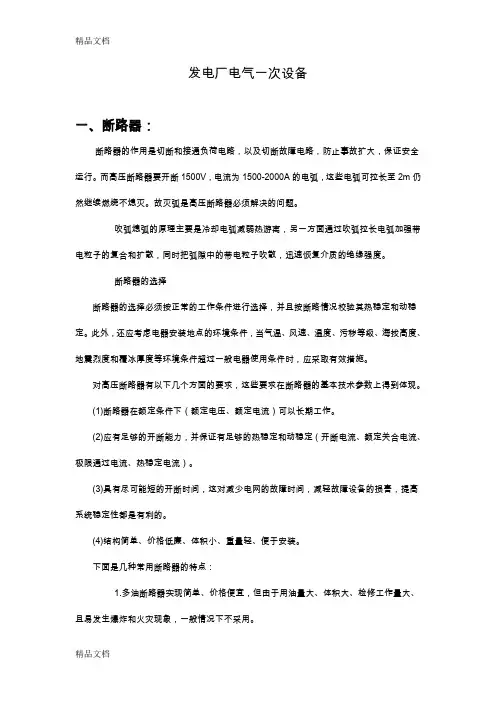

发电厂电气一次设备一、断路器：断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。

断路器的选择断路器的选择必须按正常的工作条件进行选择，并且按断路情况校验其热稳定和动稳定。

此外，还应考虑电器安装地点的环境条件，当气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过一般电器使用条件时，应采取有效措施。

对高压断路器有以下几个方面的要求，这些要求在断路器的基本技术参数上得到体现。

(1)断路器在额定条件下（额定电压、额定电流）可以长期工作。

(2)应有足够的开断能力，并保证有足够的热稳定和动稳定（开断电流、额定关合电流、极限通过电流、热稳定电流）。

(3)具有尽可能短的开断时间，这对减少电网的故障时间，减轻故障设备的损害，提高系统稳定性都是有利的。

(4)结构简单、价格低廉、体积小、重量轻、便于安装。

下面是几种常用断路器的特点：1.多油断路器实现简单、价格便宜，但由于用油量大、体积大、检修工作量大、且易发生爆炸和火灾现象，一般情况下不采用。

2.少油断路器用油少、油箱结构小而坚固，具有节省材料、防爆防火特点。

少油断路器使用安全，使配电装置大大简化，体积小、便于运输、目前被大量采用。

3.空气断路器断路能力大、动作时间快、尺寸小、重量轻、无火灾危险，但结构复杂、价格贵、需要装设压缩空气系统等，主要用于110KV及以上对电气参数及断路时间有较高要求的系统中。

4.SF6电气性能好、断口电压可较高。

设备的操作维护和检修都很方便、检修周期长而且它的开断性能好、占地面积小、特别是发展SF6封闭组合电器可大大减少变电所的占地面积。

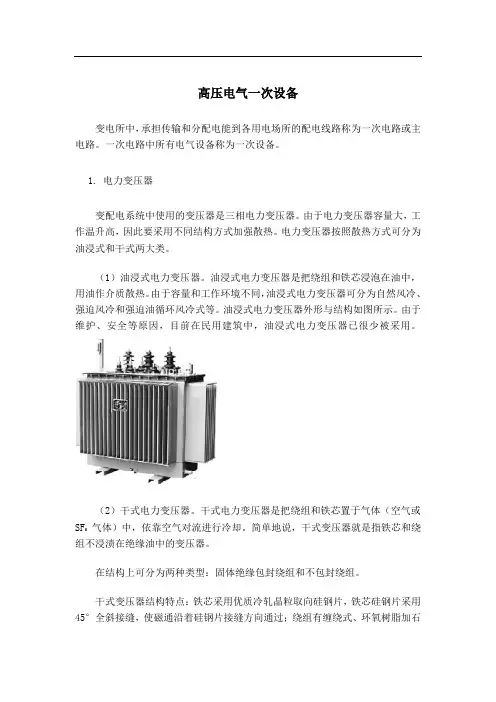

高压电气一次设备变电所中，承担传输和分配电能到各用电场所的配电线路称为一次电路或主电路。

一次电路中所有电气设备称为一次设备。

1. 电力变压器变配电系统中使用的变压器是三相电力变压器。

由于电力变压器容量大，工作温升高，因此要采用不同结构方式加强散热。

电力变压器按照散热方式可分为油浸式和干式两大类。

（1）油浸式电力变压器。

油浸式电力变压器是把绕组和铁芯浸泡在油中，用油作介质散热。

由于容量和工作环境不同，油浸式电力变压器可分为自然风冷、强迫风冷和强迫油循环风冷式等。

油浸式电力变压器外形与结构如图所示。

由于维护、安全等原因，目前在民用建筑中，油浸式电力变压器已很少被采用。

（2）干式电力变压器。

干式电力变压器是把绕组和铁芯置于气体（空气或SF6气体）中，依靠空气对流进行冷却。

简单地说，干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

在结构上可分为两种类型：固体绝缘包封绕组和不包封绕组。

干式变压器结构特点：铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45°全斜接缝，使磁通沿着硅钢片接缝方向通过；绕组有缠绕式、环氧树脂加石英砂填充浇注、玻璃纤维增强环氧树脂浇注（即薄绝缘结构）和多股玻璃丝浸渍环氧树脂缠绕式。

为使铁芯和绕组结构更稳固，常采用玻璃纤维增强环氧树脂浇注。

高压绕组一般采用多层圆筒式或多层分段式结构；低压绕组一般采用层式或箔式结构。

干式变压器形式有开启式、封闭式和浇注式三种。

开启式是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内（环境温度20℃时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式；封闭式变压器身处在封闭的外壳内，与大气不直接接触（由于密封，散热条件差，主要用于矿山，它属于是防爆型的）；浇注式用环氧树脂或其他树脂浇注作为主绝缘，它结构简单，体积小，适用于较小容量的变压器。

由于干式电力变压器具有无油、难燃、无污染、智能化、损耗低、安全、防爆、免维护、体积小、重量轻，可直接深入负荷中心进行供电的特点，可广泛用于商业中心、高层建筑、机场、港口、油库、指挥中心等重要场所。

水电站机电设计手册电气一次摘要：I.引言- 简要介绍水电站机电设计手册电气一次的背景和重要性II.水电站机电设计手册电气一次的主要内容- 详细描述水电站机电设计手册电气一次的各个章节和内容- 解释电气一次在水电站设计中的作用和重要性III.水电站机电设计手册电气一次的实际应用- 举例说明水电站机电设计手册电气一次在实际工程中的应用- 阐述电气一次在水电站运行和维护中的关键作用IV.结论- 总结水电站机电设计手册电气一次的重要性- 强调电气一次在水电站设计和运行中的关键作用正文：I.引言水电站机电设计手册电气一次是水电站设计中不可或缺的一部分，涵盖了电气一次设计的相关知识和技能。

电气一次设计对于水电站的安全、稳定和经济运行具有至关重要的作用，因此，对于水电站机电设计手册电气一次的研究和理解至关重要。

II.水电站机电设计手册电气一次的主要内容水电站机电设计手册电气一次主要包括以下内容：1.电气一次设计的基本原则和流程- 介绍电气一次设计的基本原则，如安全性、可靠性、经济性等- 描述电气一次设计的具体流程，包括设计前的准备工作、设计过程中的关键环节等2.电气一次设备的选型和布置- 详细介绍电气一次设备，如断路器、隔离开关、变压器等的选择和布置- 阐述电气一次设备的选型原则，如技术性能、使用寿命、成本等3.电气一次线路的设计和计算- 介绍电气一次线路的设计原则和计算方法- 解释电气一次线路的构成和连接方式，如发电机与变压器之间的连接、变压器与断路器之间的连接等4.电气一次保护装置的配置和原理- 详细介绍电气一次保护装置的配置和原理，如过流保护、短路保护、接地保护等- 阐述电气一次保护装置的作用和重要性，如保障水电站的安全运行、防止设备损坏等III.水电站机电设计手册电气一次的实际应用以下是一个水电站机电设计手册电气一次在实际工程中的应用示例：某水电站的发电机组为50MW，额定电压为10kV。

根据水电站机电设计手册电气一次的要求，电气一次设计需要考虑以下因素：1.电气一次设备的选择和布置- 选择适合的断路器、隔离开关和变压器等电气一次设备- 布置电气一次设备，确保发电机与变压器之间的连接可靠、变压器与断路器之间的连接安全等2.电气一次线路的设计和计算- 设计电气一次线路，包括发电机与变压器之间的线路、变压器与断路器之间的线路等- 计算电气一次线路的电流、电压等参数，确保电气一次线路的性能满足要求3.电气一次保护装置的配置和原理- 配置电气一次保护装置，包括过流保护、短路保护、接地保护等- 解释电气一次保护装置的原理和作用，确保保护装置在水电站运行过程中能够有效保护电气一次设备IV.结论总之，水电站机电设计手册电气一次对于水电站的设计、运行和维护具有至关重要的作用。

电气一次设备的基本知识《关于电气一次设备的那些事儿》嘿，朋友们！今天咱来唠唠电气一次设备的基本知识。

这可真是个有意思的话题，咱就用接地气的语言，通俗易懂地讲讲。

你说这电气一次设备啊，就好比是咱电力系统这个大舞台上的主角们。

咱先说说变压器，这家伙那可是个大力士！能把电压升高或者降低，就像大力水手吃了菠菜一样，把电的力量变得更大或者更适合我们使用。

有了它，电才能乖乖地送到咱家里、厂里各个地方。

还有那断路器呢，就像是个超级保镖！它的任务就是随时随地准备着，一旦电路出现啥问题，比如过流啦、短路啦，它“咔嚓”一下就把电路给切断了，保护咱们的设备不被损坏。

简直就是电路的保护神呐！再来说说母线，这玩意儿就像是电力的高速公路，各路电流都在上面欢快地奔跑着。

母线把电输送到各个地方，要是它出问题了，那可就像高速公路堵车一样，后果不堪设想啊！还有那些绝缘子，它们就像是小小的卫兵，默默地坚守在那里，让电老老实实沿着电线走，可不能乱跑哦。

咱在生活中可离不开这些电气一次设备。

你想想看，要是没有变压器给咱降压，家里那些电器不得都被高压给烧了；要是没有断路器保护，稍微来点故障设备就都完蛋啦；没有母线，电咋能顺畅地到处跑呢。

我记得有一次，小区突然停电了，大家都急得不行。

后来才知道是变压器出了点小毛病。

等维修师傅修好后，大家都松了一口气。

这时候我就更加深刻地体会到这些电气一次设备的重要性啦。

总之，电气一次设备虽然看起来不起眼，但它们可是我们现代生活的幕后英雄啊！它们默默地工作着，保障着我们的生活、工作能正常进行下去。

我们可得好好爱护它们，就像爱护我们的宝贝一样。

好啦，今天关于电气一次设备的基本知识就聊到这儿啦。

希望我这接地气的讲解能让大家对这些家伙有更深刻的认识和理解，下次再看到那些电线杆、变电站啥的，可别只是一扫而过，要想想它们里面可都藏着这些厉害的角色呢！哈哈哈哈！。

电气一次设备概念嘿，朋友！你知道电气一次设备是啥不？这玩意儿可重要啦，就像咱们身体里的骨架，撑起了整个电力系统的大框架。

咱先说变压器，这可是个大块头，就像个大力士，把电压升高或者降低，让电能够乖乖地按照咱们的需求流动。

你想想，如果没有它，那电就像没头的苍蝇，到处乱撞，咱们家里的电器还不得乱了套？还有断路器，那家伙，就像是电力世界的保安。

一旦电路出现问题，比如电流过大啦，短路啦，它“咔哒”一下就把电路断开，保护着所有的设备不被烧坏。

这是不是很神奇？就好比你家突然发大水了，有个超级厉害的阀门能一下子把水给截断，不让灾难扩大。

再说说隔离开关，它呀，就像是个交通指挥员。

当需要检修设备的时候，它把电路隔离开，确保工作人员的安全，就像交警在路口指挥交通，让车辆有序通行，不出乱子。

还有母线，这就像是电力输送的高速公路。

电流在上面顺畅地流动，把电送到各个需要的地方。

要是母线出了问题，那电流就得像被困在胡同里的车，急得团团转。

至于避雷器，它就像个守护天使，专门对付雷电这个“捣蛋鬼”。

雷电要是想捣乱，避雷器就会挺身而出，把雷电的危害降到最低，保护着电气设备的安全。

你说，这电气一次设备是不是特别牛？它们各自发挥着自己的本领，共同为我们的生活带来光明和便利。

要是没有它们，咱们的生活还不得回到“黑暗时代”？咱们能舒舒服服地吹着空调，看着电视，玩着手机，都得感谢这些默默工作的电气一次设备啊！所以说，电气一次设备可不是什么冷冰冰的机器，它们是为我们生活服务的好伙伴。

咱们得好好了解它们，尊重它们的工作，这样咱们才能一直享受着美好的电力生活呀！。
