电气集中的组成及其设备概况

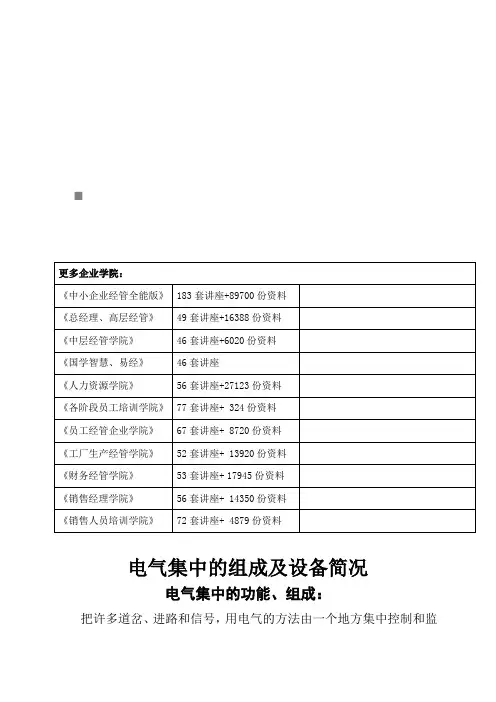

电气集中的组成及其设备概况(doc 9页)更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+ 324份资料《员工管理企业学院》67套讲座+ 8720份资料《工厂生产管理学院》52套讲座+ 13920份资料《财务管理学院》53套讲座+ 17945份资料《销售经理学院》56套讲座+ 14350份资料《销售人员培训学院》72套讲座+ 4879份资料电气集中的组成及设备概况电气集中的功能、组成：把许多道岔、进路和信号，用电气的方法由一个地方集中控制和监督，并实现它们之间联锁的设备，叫电气集中。

其功能：实现站内行车指挥的自动控制，从而提高劳动生产率和改善劳动条件；而且反映情况准确及时，控制迅速等组成：分室内设备和室外设备两大部分室内设备：1、控制台：用于控制和监督道岔、进路和信号，设在车站中心。

2、电源屏：不间断地供给电气集中设备用的交、直流电源。

3、继电器组合及组合架：是实现联锁的设备。

4、区段人工解锁按钮盘：是辅助设备。

装在离控制台一定距离的墙面上。

用于因故进路不能解锁和信号不能关闭时。

5、分线盘：是室内和室外电缆连接的地方。

室外设备：1、色灯信号机：给出各种信号显示。

2、电动转辙机：转换道岔，3、轨道电路：监督进路是否空闲。

检查钢轨线路完整性及向机车信号传递信息。

4、电缆和箱盒设备：用于室内、外设备连接及安装。

室内外设备概况室内设备概况在室内信号楼设有控制台，区段解锁盘按钮，继电器组合及组合②、作用：a、引导按钮（YA）：当信号机故障或轨道电路故障时采用引导进路锁闭接车；b、引导总锁闭按钮（YZSA）：当道岔故障无表示时或引导进路锁闭无法开放引导信号时采用引导总锁闭方式开放引导信号接车。

5、其它用途按钮：接通道岔按钮、接通光带按钮、切断挤岔电铃按钮、切断断丝报警按钮、切断熔丝报警按钮、区间故障报警按钮、区间断丝报警按钮、主、付电源转换按钮。

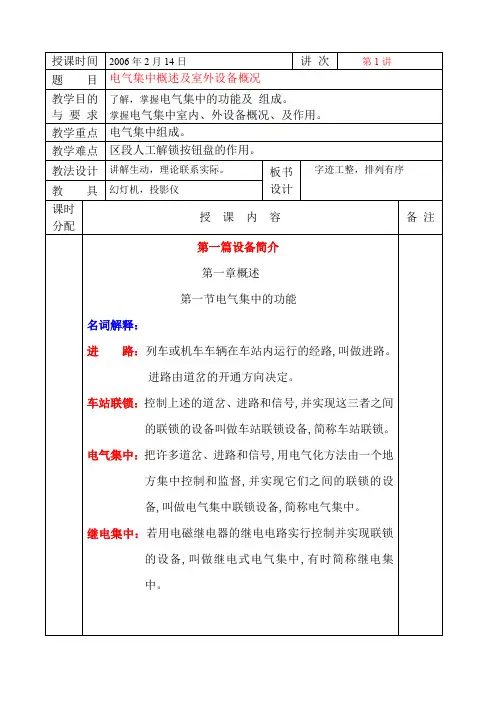

授课时间2006年2月14日讲次第1讲题目电气集中概述及室外设备概况教学目的与要求了解，掌握电气集中的功能及组成。

掌握电气集中室内、外设备概况、及作用。

教学重点电气集中组成。

教学难点区段人工解锁按钮盘的作用。

教法设计讲解生动，理论联系实际。

板书设计字迹工整，排列有序教具幻灯机，投影仪课时分配授课内容备注第一篇设备简介第一章概述第一节电气集中的功能名词解释：进路：列车或机车车辆在车站内运行的经路,叫做进路。

进路由道岔的开通方向决定。

车站联锁：控制上述的道岔、进路和信号,并实现这三者之间的联锁的设备叫做车站联锁设备,简称车站联锁。

电气集中：把许多道岔、进路和信号,用电气化方法由一个地方集中控制和监督,并实现它们之间的联锁的设备,叫做电气集中联锁设备,简称电气集中。

继电集中：若用电磁继电器的继电电路实行控制并实现联锁的设备,叫做继电式电气集中,有时简称继电集中。

课时分配6502电气集中就是继电式电气集中的一种,是我国自己设计的较先进的铁路信号设备之一,已在全路广泛采用。

电气集中的安全措施：故障→安全a、集中控制，实现站内行车指挥自动化；b、提高劳动生产率和改善劳动条件,c、能大大提高车站作业效率和行车安全程度。

d、已在全路普遍推广使用。

第二节：电气集中的组成室内设备组成：a、控制台：灯、铃、光带、按钮、用于控制和监督道岔、进路和信号→控制中心。

b、区段人工解锁按钮盘：是辅助设备,主要在更换继电器或停电后,用它使设备恢复正常，特殊情况关闭信号。

c、继电器组合及组合架：是实现联锁的设备的继电器及其它信号设备放置的地方。

d、电源屏：为电气集中设备提供各种电源e、分线盘：是室内外电缆连接的地方。

特点课时分配室外设备组成：a、色灯信号机：给出各种信号显示指示列车、车列运行b、电动转辙机：转换道岔,开通进路c、轨道电路：监督进路占用情况—是否空闲d、信号电缆：实现室内外设备的电气联系e、箱、盒等：承装信号设备及电缆连线用。

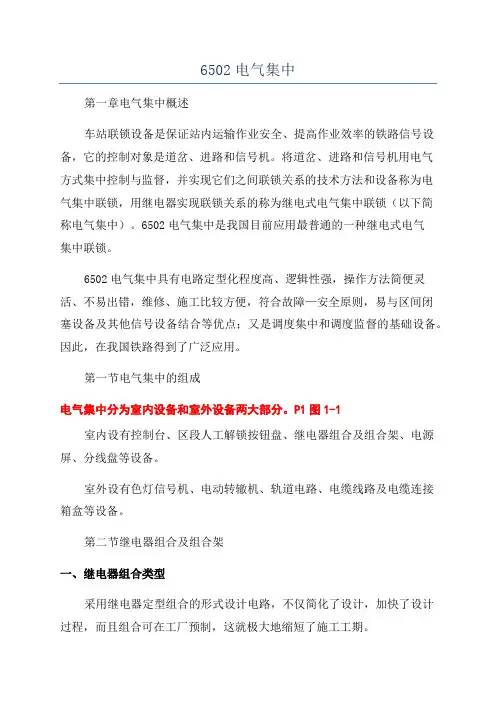

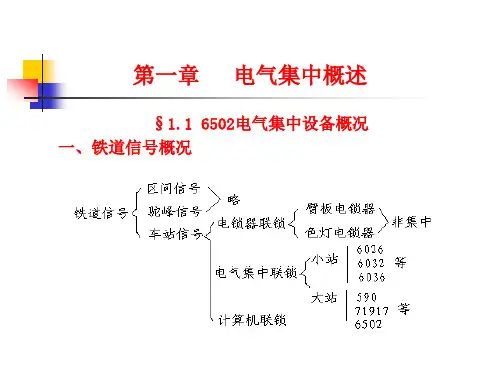

6502电气集中第一章电气集中概述车站联锁设备是保证站内运输作业安全、提高作业效率的铁路信号设备，它的控制对象是道岔、进路和信号机。

将道岔、进路和信号机用电气方式集中控制与监督，并实现它们之间联锁关系的技术方法和设备称为电气集中联锁，用继电器实现联锁关系的称为继电式电气集中联锁（以下简称电气集中）。

6502电气集中是我国目前应用最普通的一种继电式电气集中联锁。

6502电气集中具有电路定型化程度高、逻辑性强，操作方法简便灵活、不易出错，维修、施工比较方便，符合故障—安全原则，易与区间闭塞设备及其他信号设备结合等优点；又是调度集中和调度监督的基础设备。

因此，在我国铁路得到了广泛应用。

第一节电气集中的组成电气集中分为室内设备和室外设备两大部分。

P1图1-1室内设有控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏、分线盘等设备。

室外设有色灯信号机、电动转辙机、轨道电路、电缆线路及电缆连接箱盒等设备。

第二节继电器组合及组合架一、继电器组合类型采用继电器定型组合的形式设计电路，不仅简化了设计，加快了设计过程，而且组合可在工厂预制，这就极大地缩短了施工工期。

L某Z、1L某F、2L某F、Y某、D某、D某F（二）道岔组合类型DD、SDZ、SDF（三）区段组合类型Q（四）其他组合类型F、DY二、继电器组合的选用（一）进站信号机选用的组合1．在双线单向运行区段，每架进站信号机相应选用Y某和L某Z两个组合。

2．在单线双向运行区段和双线双向运行区段，每架进站信号机应选择1L某F、Y某、和L某Z三个组合。

3．当进站信号机内方有一无岔区段和同方向的调车信号机时，因为进站与调车信号机之间没有道岔，可作为一个信号点看待，一般称为进站内方带调车，可不设D某组合，仅选用1L某F、Y某和L某Z三个定型组合，再增选一个零散组合（所谓零散组合就是根据具体情况设计的非定型组合）。

（二）出站兼调车信号机和发车进路信号机选用的组合1．当只有一个发车方向时，每架出站兼调车信号机应选用L某Z和1L某F两个组合。

电气集中的组成及设备简况电气集中的功能、组成：把许多道岔、进路和信号，用电气的方法由一个地方集中控制和监督，并实现它们之间联锁的设备，叫电气集中。

其功能：实现站内行车指挥的自动控制，从而提高劳动生产率和改善劳动条件；而且反映情况准确及时，控制迅速等组成：分室内设备和室外设备两大部分室内设备：1、控制台：用于控制和监督道岔、进路和信号，设在车站中心。

2、电源屏：不间断地供给电气集中设备用的交、直流电源。

3、继电器组合及组合架：是实现联锁的设备。

4、区段人工解锁按钮盘：是辅助设备。

装在离控制台一定距离的墙面上。

用于因故进路不能解锁和信号不能关闭时。

5、分线盘：是室内和室外电缆连接的地方。

室外设备：1、色灯信号机：给出各种信号显示。

2、电动转辙机：转换道岔，3、轨道电路：监督进路是否空闲。

检查钢轨线路完整性及向机车信号传递信息。

4、电缆和箱盒设备：用于室内、外设备连接及安装。

室内外设备简况室内设备简况在室内信号楼设有控制台，区段解锁盘按钮，继电器组合及组合架、电源屏、分线盘等。

一、控制台由各种用途的按钮和表示灯构成的单元块拼装而成，称为单元控制台（不同与面板式）。

是车站值班员控制和监督全站信号机、道岔和进路，指挥列车运行和调车作业的控制设备，也可供信号工分析、判断控制系统故障范围用。

（一）、各种用途的按钮1、进路按钮：①、设置：进路上的绿色LA和白色DA。

②、作用：排列进路、重复开放信号，和其它按钮配合完成取消进路或人工解锁进路等。

采用二位自复式。

2、道岔单独操纵按钮：①、设置：对应每一组道岔设一个单独操纵按钮。

每个咽喉设一个总定位和总反位道岔操作按钮。

②、作用：道岔单操按钮和道岔总定位和总反位操作按钮配合实现对道岔的单独操纵转换道岔位置。

3、总取消（ZQA）和总人解（ZRA）按钮。

①、设置：每个咽喉设一套。

②、作用：和进路始端按钮配合完成取消进路和人工解锁进路。

4、引导按钮（YA）和引导总锁闭按钮（YZSA）。

电气集中的组成电气集中的组成分为室内设备和室外设备两大部分。

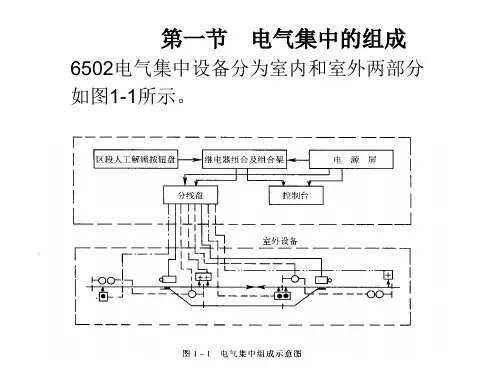

6502电气集中设备组成，如图1—1所示。

在室内设有控制台、区段人工解锁铵钮盘、继电器组合及组合架、电源屏、分线盘和轨道电路测试盘等设备。

在室外设有色灯信号机、电动转辙机、轨道电路、电缆线路及电缆连接箱盒等设备。

下面对室内设备组成作以下简单介绍。

一、室内设备概况电气集中室内设备一般设置在信号楼内，设有控制台的信号楼是车站的控制中心。

在信号楼车站值班员室内设有控制台。

控制台的盘面是按照每个车站站场的实际情况而布置的，盘面上的模拟站场线路，接发车进路方向，道岔和信号机位置均与室外站场实际位置相对应。

6502电气集中控制台是用各种定型的标准单元块拼装而成的，称为单元拼装式控制台。

在控制台盘面上设有各种用途的按钮和表示灯，以及电流表。

在控制台中部设有供车站值班员使用的工作台，下部背面设有配线端子板、熔断器及报警电铃。

控制台是车站值班员集中控制和监督全站的道岔、进路和信号机，指挥列车运行和调车作业的控制中心；也是信号维修人员分析判断控制系统故障范围的辅助设备。

在离开控制台一定距离的室内墙面上，装设有区段人工解锁按钮盘。

它是控制台操作时的辅助设备，当轨道区段因故障不能正常解锁时，用它办理故障解锁；在更换继电器或停电后恢复时，用来使设备恢复正常状态；或在用取消进路办法不能关闭信号时，可用它关闭信号。

在信号楼继电器室内设有继电器组合及组合架。

在电气集中车站需要大量继电器，把具有相同控制对象的继电器按照定型电路环节组合在一起，叫做继电器组合，简称组合。

6502电气集中的定型组合是根据车站信号平面布置图上的道岔、信号机和道岔区段设计的，共有12种定型组合。

6502电气集中采用通用的大站电报导集中组合架。

组合架分11层，1~10层安装继电器组合，每层安装一个继电器组合。

继电器是按组合放置在组合架上，每个组合包括的继电器数量应相关不多，最多不超过10个，以便安装在组合架上比较抱歉称，并能够有效地利用组合架的空间。

电气集中的组成及其设备概况1. 引言电气集中是指将建筑物中的电气设备集中于一处，通过集中控制和管理，以提高电力供应的效率和安全性。

本文将介绍电气集中的组成以及其中常见的设备，并对其进行概况分析。

2. 电气集中的组成电气集中系统由以下几个组成部分构成：2.1 主配电室主配电室是电气集中的核心空间，主要用于集中管理和分配电力供应。

主配电室通常安装有主配电板、主配电柜等设备，用于接收来自电源房的电力输入，并通过配电板将电力分配到建筑物的各个分配电盘。

2.2 分配电盘分配电盘是电气集中中起到分配电力的作用，通常布置在建筑物的不同楼层或不同区域。

分配电盘包括电缆、断路器、接触器等设备，用于将主配电室的电力供应分配给各个电气设备。

2.3 电缆系统电缆系统是电气集中中负责电力传输的主要组成部分。

它由电缆、电缆架、接线盒等组件构成，负责将电力从主配电室传输到各个分配电盘，并进一步分配到建筑物内的各个电气设备。

2.4 接触器与断路器接触器与断路器是电气集中中的安全保护设备。

接触器用于控制电气设备的启停，断路器则用于在发生电力故障时切断电路以防止火灾和其他事故的发生。

2.5 电能计量与监测设备电能计量与监测设备用于对电力的使用情况进行监测和计量。

它可以记录每个分配电盘的电能使用情况，并提供相关数据供管理人员进行分析和优化。

3. 电气设备的概况除了上述组成部分外，电气集中还包括一些常见的电气设备。

以下是其中的几种设备及其概况：3.1 输配电设备输配电设备是电气集中中负责电力传输和配电的关键设备。

常见的输配电设备包括变压器、低压开关柜、电力电缆等。

它们保证了电力供应的稳定性和安全性。

3.2 电力负荷开关设备电力负荷开关设备用于控制电气设备的启停和负荷的分配。

常见的电力负荷开关设备包括接触器、断路器等。

它们能够实现对电气设备的精确控制，并在电力故障时起到安全保护作用。

3.3 电能计量装置电能计量装置用于测量和记录电能的消耗情况。

某电气集中联锁设备1. 简介电气集中联锁设备是一种用于控制和保护电气系统的重要设备。

它可以实现对电力系统的监控、控制和保护功能，并将多个设备集中管理起来，提高系统的可靠性和安全性。

2. 设备组成某电气集中联锁设备主要包括以下几个组成部分：2.1 控制模块控制模块是整个设备的核心部分，它负责接收和处理来自信号输入模块的信号，并对设备进行控制。

控制模块一般采用先进的微处理器技术，具有强大的计算和控制能力。

2.2 信号输入模块信号输入模块用于接收来自电力系统各个部分的信号，并将信号转换为数字信号输入给控制模块。

信号输入模块一般包括各种传感器和信号转换器。

2.3 显示与操作模块显示与操作模块用于显示和操作设备的运行状态和参数。

它一般配有液晶显示屏和触摸屏，用户可以通过触摸屏进行参数设置和设备操作。

2.4 通信模块通信模块用于与其他设备进行通信，实现设备间的数据交换和远程控制。

通信模块一般支持多种通信协议，例如Modbus、Profibus等。

2.5 电源模块电源模块为设备提供稳定的工作电源。

它一般包括直流电源和交流电源两种类型，以满足不同场景的需求。

3. 设备特点某电气集中联锁设备具有以下几个特点：3.1 高可靠性设备采用了先进的电气保护技术，能够对电力系统进行实时监控和故障保护。

同时，在设备设计和制造过程中，采用了双重备份和冗余设计，确保设备的高可靠性。

3.2 易于操作设备配备了直观的显示与操作界面，用户可以通过触摸屏进行参数设置和设备操作。

同时，设备还支持远程控制，用户可以通过网络远程监控和操作设备。

3.3 灵活性强设备支持多种通信接口和通信协议，可以与其他设备进行无缝集成。

同时，设备的控制模块具有强大的计算和控制能力，可以适应不同复杂度的电力系统。

3.4 维护简便设备模块化设计，维护、故障排除和部件更换便捷。

同时，设备还具有自动诊断和故障排查功能，能够及时发现和报警系统故障。

4. 应用领域某电气集中联锁设备广泛应用于以下领域：•电力系统配电自动化•列车信号控制系统•工业自动化控制系统•建筑智能化系统5. 总结某电气集中联锁设备是一种重要的用于控制和保护电气系统的设备。
