悬挑卸料平台(píngtái)安全技术交底1、悬挑卸料平台应采用(cǎiyòng)16号槽钢或工字钢，长度应不得小于6.5m长两根，外端平台(píngtái)长宜2.5m—2.8m，宽应2m—2.2m，不得(bu de)小于1.8m，平台中间横梁不得大于1.2m，焊接(hànjiē)必须牢固，铺板应严密，板厚不小于5cm。
2、卸料平台严禁压在脚手架大横杆上，挑梁应在建筑物外用电焊焊接不小于20cm长的槽钢防止料台滑移。
3、挑梁的后端应采用不小于Φ16的圆钢预埋固定。
每根挑梁不得少于两道固定，锚固必须牢固。
如阳台有阳台上反梁时，应把挑梁后端用垫块找平垫牢，不得松动，挑梁后端严禁不做锚固用钢管顶在楼板面上。
4、上料平台的过道处，必须用木板铺满过道，严禁用木方模板做过道板，过道两边应搭设1.2m高的防护栏杆，栏杆底部应设踢脚板，过道上部必须搭设防护棚，防护棚必须严密。
5、平台前后两侧(liǎnɡ cè)应焊接吊鼻子，必须采用Φ16以上的圆钢制作，焊接必须(bìxū)牢固。
6、卸料平台(píngtái)吊拉应使用Φ16以上(yǐshàng)的钢丝绳，吊拉角度(jiǎodù)不得小于45。
角，吊拉的位置必须预埋不小于Φ16的圆钢做吊鼻，吊绳不得随意绑扎在建筑物上，钢丝绳的端头都必须使用3个卡环，前两个卡环的间距不得小于10cm，不得大于15cm，第三个卡环应设安全弯，间距应在25cm安全弯的高度不得大于3cm，卡环的压板应卡主绳，不得卡副绳。
7、平台三面必须设防护栏，高度不得低于1.5m，防护栏杆的材质应使用外径4.8cm的钢管，立杆间距不得大于40cm，焊接必须牢固，防护栏的里面必须用大模板封闭牢固。
8、卸料平台使用时必须挂承载重量标示牌。
交底人：劳务工司负责人：搭设(dā shè)负责人：山东(shān dōnɡ)兴华建设集团(jítuán)九公司年月日内容总结（1）悬挑卸料平台安全技术交底悬挑卸料平台应采用16号槽钢或工字钢，长度应不得小于6.5m长两根，外端平台长宜2.5m—2.8m，宽应2m—2.2m，不得小于1.8m，平台中间横梁不得大于1.2m，焊接必须牢固，铺板应严密，板厚不小于5cm（2）平台前后两侧应焊接吊鼻子，必须采用Φ16以上的圆钢制作，焊接必须牢固（3）卸料平台使用时必须挂承载重量标示牌。
墙厚板厚25mm，孔径40mm 冲孔打磨平整
直径28圆钢
粗螺纹
扇形螺栓
（1）螺栓采用HPB300、直径28mm圆钢制作，整体不得喷漆。
预留孔单独设置，成孔套管采用28mm 以上PVC管，预留在梁上。
（2）扇形螺栓安装时应立式固定安装，扇板平面紧贴梁面。
（3）梁内采用100×100×10铁垫片紧贴墙面，应用双螺母拧紧，螺栓伸出螺母长度不得小于3扣，故螺栓的有效长度依据施工现场拉接位置梁的厚度而定。
（4）扇形螺栓扇板孔中，必须套入心型环保护钢丝绳。
（5）扇形螺栓使用时应定期检查。
2.6.4十字型钢管卡具
将短管穿过钢丝绳
直径钢管长
将钢丝绳穿过套管深入室内
套管
（1）梁绑扎钢筋的同时下放直径80mm以上PVC套管，应与梁钢筋夹角成45°左右，用14#铅丝绑扎牢固，确保浇筑混凝土时套管不发生位移。
（2）套管内应用锯末填实，浇筑完混凝土拆除模板后将套管内的锯末掏空。
（3）将钢丝绳头用钢丝绳卡进行连接后，穿过PVC套管伸入室内，将长500mm、直径48mm的钢管穿入从PVC套管伸进来的钢丝绳头内。
（4）将另一根长500mm、直径48mm的钢管与穿过钢丝绳环的钢管垂直焊接，防止穿过钢丝绳环的钢管脱落，焊接位置应在竖直钢管的中间偏上位置。
2、签名处不够时，应将签到表附后。
悬挑卸料平台搭设安全技术交底悬挑卸料平台是一种常见于建筑施工中用于卸料的搭设工具，为确保工地施工安全，必须对悬挑卸料平台搭设的安全技术进行详细交底。
本文将对悬挑卸料平台搭设的安全技术进行全面解析。
一、材料准备1. 悬挑卸料平台支撑材料应选用优质钢架或铝合金材料，承重能力要符合设计要求。
2. 悬挑卸料平台搭设所需设备如吊篮、安全带、导线等必须齐全，并保证设备的良好状态。
3. 悬挑卸料平台搭设所需的安全标识牌、警示牌等也要提前准备齐全。
二、施工前准备1. 悬挑卸料平台施工前，必须进行现场勘测，了解工地环境和地形情况，确保搭设平台的安全可靠。
2. 悬挑卸料平台的搭设必须由具有相关资质证书的施工人员进行，不得擅自操作。
三、搭设安全技术1. 在搭设悬挑卸料平台时，必须按照设计要求进行，严禁超范围搭设，确保平台稳定。
2. 悬挑卸料平台搭设过程中，必须设置专人进行监督，及时发现问题并进行整改。
3. 悬挑卸料平台搭设完毕后，必须进行定期检查和维护，确保平台整体结构的稳定性。
四、施工规范1. 在悬挑卸料平台上进行卸料作业时，必须严格按照工艺规范进行操作，确保卸料过程安全顺利。
2. 悬挑卸料平台使用过程中，必须严格遵守相关安全规章制度，不得违反操作规程。
3. 如有发现悬挑卸料平台存在安全隐患，必须立即报告相关负责人进行处理，绝不可擅自处理。
通过以上安全技术交底，相信大家对悬挑卸料平台搭设的安全技术有了更深入的了解。
在施工中，只有严格按照规范操作，才能确保工地施工的安全顺利进行。
希望广大从业人员能够时刻关注安全问题，做到安全施工，共同营造一个安全稳定的工作环境。
一、交底目的为确保悬挑卸料平台在施工过程中的安全使用，预防安全事故的发生，特制定本安全技术交底。
二、交底对象所有参与悬挑卸料平台搭设、使用、维护的相关人员。
三、交底内容1. 悬挑卸料平台的基本要求（1）悬挑卸料平台应按照国家相关标准和规范进行设计、制作、安装。
（2）悬挑卸料平台的结构应牢固、稳定，能够承受预定的荷载。
（3）悬挑卸料平台应设置必要的安全防护设施，如防护栏杆、安全网等。
2. 搭设前的准备工作（1）对悬挑卸料平台进行技术鉴定，确保其符合相关标准和规范要求。
（2）对搭设人员进行安全教育培训，提高其安全意识。
（3）对搭设现场进行安全检查，确保现场安全无隐患。
3. 搭设过程中的注意事项（1）搭设人员必须佩戴安全帽、安全带等个人防护用品。
（2）悬挑卸料平台的搭设应严格按照设计图纸和施工方案进行。
（3）搭设过程中，严禁在悬挑卸料平台上行走、站立。
（4）悬挑卸料平台的搭设和拆除应由专业人员进行，不得擅自操作。
4. 使用过程中的注意事项（1）悬挑卸料平台的使用应遵循“安全第一、预防为主”的原则。
（2）严禁超载使用悬挑卸料平台，严禁在平台上堆放易燃、易爆、有毒有害等危险物品。
（3）悬挑卸料平台上的作业人员应定期进行安全检查，发现安全隐患立即停止使用，并及时上报。
（4）悬挑卸料平台应定期进行维护保养，确保其安全性能。
5. 悬挑卸料平台的拆除（1）拆除悬挑卸料平台应由专业人员进行，不得擅自操作。
（2）拆除过程中，应确保现场安全，防止发生意外事故。
（3）拆除后的材料应按照规定进行回收、处理。
四、交底要求1. 参加交底人员应认真听取交底内容，并做好记录。
2. 交底结束后，各相关人员应掌握悬挑卸料平台的安全技术要求，确保施工过程中的安全。
3. 施工单位应加强对悬挑卸料平台的安全管理，定期对相关人员进行安全教育培训。
4. 施工现场应设立安全警示标志，提醒作业人员注意安全。
五、附件1. 悬挑卸料平台安全技术交底记录表2. 悬挑卸料平台搭设、使用、维护安全操作规程3. 悬挑卸料平台安全检查表注：本模板仅供参考，具体内容应根据实际工程情况进行调整。

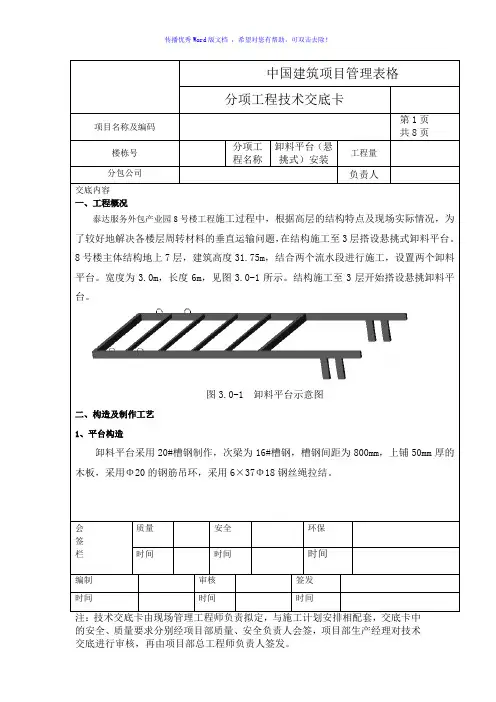

分项工程技术交底卡项目名称及编码第1页共8页楼栋号分项工程名称卸料平台（悬挑式）安装工程量分包公司负责人交底内容一、工程概况泰达服务外包产业园8号楼工程施工过程中，根据高层的结构特点及现场实际情况，为了较好地解决各楼层周转材料的垂直运输问题，在结构施工至3层搭设悬挑式卸料平台。
8号楼主体结构地上7层，建筑高度31.75m，结合两个流水段进行施工，设置两个卸料平台。
宽度为3.0m，长度6m，见图3.0-1所示。
结构施工至3层开始搭设悬挑卸料平台。
图3.0-1 卸料平台示意图二、构造及制作工艺1、平台构造卸料平台采用20#槽钢制作，次梁为16#槽钢，槽钢间距为800mm，上铺50mm厚的木板，采用Φ20的钢筋吊环，采用6×37Φ18钢丝绳拉结。
会签栏质量安全环保时间时间时间编制审核签发时间时间时间的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术分项工程技术交底卡项目名称及编码第2页共8页楼栋号分项工程名称卸料平台（悬挑式）安装工程量分包公司负责人交底内容会签栏质量安全环保时间时间时间编制审核签发时间时间时间的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术分项工程技术交底卡项目名称及编码第3页共8页楼栋号8号楼分项工程名称卸料平台（悬挑式）安装工程量分包公司负责人交底内容2、卸料平台的制作（1）卸料平台的制作应由专业电焊工进行。
（2）所要求的焊缝不得有脱焊、漏焊、焊缝应饱满。
（3）平台上的50mm厚脚手板应满铺，并用8＃铅丝绑牢。
（4）防护栏杆的高度不应低于1.2米，且内侧应立挂密目安全网，三边设置200mm 踢脚板。
5、拼装完成后，必须经项目总工、安全员等相关人员验收合格后方可安装就位。
会签栏质量安全环保时间时间时间编制审核签发时间时间时间注：技术交底卡由现场管理工程师负责拟定，与施工计划安排相配套，交底卡中的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术时间时间时间编制审核签发时间时间时间的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术中国建筑项目管理表格分项工程技术交底卡项目名称及编码第7页共8页楼栋号分项工程名称卸料平台（悬挑式）安装工程量分包公司负责人交底内容五、平台使用荷载本工程使用的卸料平台使用荷载最大限值1.0吨（10kN），每次最大吊装材料不得超过下表的限定量：卸料平台最大吊装材料表材料种类单件重量一次堆放吊装量总重量2.4m钢管13.34kg 不超过70根0.934t1.8m钢管10.19kg 不超过90根0.917t1.2m钢管7.05kg 不超过120根0.846t0.9m钢管 4.37kg 不超过200根0.874t0.6m钢管 2.47kg 不超过400根0.988t0.3m钢管 1.67kg 不超过500根0.835t4.0m木方50×100 8kg 不超过100根0.8t12厚木胶板1240×2420 21kg 45块0.945t 顶撑丝杆 5.82kg 160个0.931t钢管卡子 1.25kg 600个0.75t的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术传播优秀Word版文档，希望对您有帮助，可双击去除！的安全、质量要求分别经项目部质量、安全负责人会签，项目部生产经理对技术交底进行审核，再由项目部总工程师负责人签发。
悬挑式卸料平台技术交底在建筑施工的舞台上，悬挑式卸料平台就像是一个特别的“小舞台”，虽然不大，但作用可不小。
今天，咱们就来好好唠唠这个悬挑式卸料平台的那些事儿。
先来说说这悬挑式卸料平台是啥。
想象一下，在高楼大厦施工的时候，那些建筑材料总得有个地方临时存放和转运吧，这悬挑式卸料平台就承担了这个重要任务。
它从建筑物边缘悬挑出去，就像一个伸出的小手臂，稳稳地托住各种材料。
咱就拿前段时间我在一个工地上看到的事儿来说。
当时，有个新手工人，对这卸料平台的使用不太清楚，差点就出了大事儿。
那天，他一股脑儿地把一堆钢管堆在了平台的一侧，结果平台一下子就倾斜了。
好在旁边的老师傅眼疾手快，赶紧喊停，这才避免了一场可能的事故。
那这悬挑式卸料平台到底该咋搭建呢？首先，基础得扎实。
这就好比盖房子得先打牢地基一样。
平台的悬挑梁得选好材料，并且安装得稳稳当当。
一般来说，得用型钢，而且锚固长度可不能马虎，得足够长，才能保证平台不会“摇摇欲坠”。
然后是防护栏杆，这可是保护工人安全的重要防线。
栏杆的高度不能低于 12 米，而且中间还得设置横杆，防止有人不小心掉下去。
我记得有一次去检查工地，就发现有个卸料平台的栏杆高度不够，工人们在上面干活的时候，我在下面看着都提心吊胆的。
还有平台的铺板，得用结实的木板或者钢板，并且要铺满，不能有缝隙。
有一次，我看到一个平台的铺板有几块松动了，工人们走在上面，板子嘎吱嘎吱响，这多危险啊！卸料平台的限载也非常重要。
得在明显的位置标明能承受的最大重量，而且工人们在卸料的时候，一定得按照这个规定来。
不能说觉得差不多就行，这可不行！曾经有个工地，因为超载，平台的钢丝绳都被拉断了，那场面，真是让人后怕。
在使用过程中，也要经常检查。
看看悬挑梁有没有变形，钢丝绳有没有磨损，防护栏杆是不是完好。
就像我们要定期体检一样，这卸料平台也得“体检”，有问题及时处理。
最后，拆除的时候也得小心。
不能野蛮拆除，得按照顺序一步步来。
危大工程交底记录表管理人员交底（）班组交底（）工程名称：交底时间：年月日绳，经过检验才能松卸起重吊钩。
3.11、卸料平台外口应略高于内口，5°≤倾斜角≥10°。
3.12为了防止卸料平台在施工中左右摆动，钢丝绳安装固定后钢丝绳与卸料平台主梁在水平投影面上应有一定的夹角，该角度宜为5°～10°。
3.13卸料平台宽度为B≤2.1m，纵向长度3000≤L≤4500。
3.14主辅绳均采用强度为≥1770MPa，直径≥18mm的6×37钢芯钢丝绳。
3.15主钢丝绳的下吊点位置到平台外缘距离应为500≤L1≤1000；辅助钢丝绳下吊点与主钢丝绳下吊点之间的距离应为500≤L2≤1000，主辅钢丝绳与水平钢梁的夹角宜在45～60度。
3.16卸料平台的吊环采用未冷拉的HPB300钢筋制作，直径≥20mm，预埋型钢锚固钢筋直径≥16mm。
3.17主架16#型钢；主梁 12#型钢；次梁10#型钢。
表A.1绳夹规格（钢丝绳公称直径）d r/mm 钢丝绳夹的最少数量/组18 4钢丝绳夹间的距离A等于6~7倍钢丝绳直径。
三．卸料平台的安装1 安装前必须对卸料平台作如下检查：1)卸料平台是否变形，所有焊缝是否完好。
2)绳卡有无松动或损伤，绳环与钢丝接触处，绳环是否磨损，钢丝绳是否有断裂。
3)螺栓是否松动、滑丝、磨损；钢丝绳是否符合使用要求。
4)平台木枋是否有断裂，木板铺设是否牢固。
平台栏杆、两侧挡板是否有损坏。
2 平台的安装5)先松掉内端钢丝绳及卡子，再松掉外端钢丝绳及卡子。
6)吊运平台时应使用卡环，不得使吊钩直接钩挂吊环，不得碰撞架子。
7)如遇强风、大雨、雪等特殊气候，不应进行卸料平台的拆除，严禁夜间拆除。
6 安全保证措施1)安装和拆除卸料平台的人员必须持有特种作业操作证、专业资格岗位证书的人员进行卸料平台的安拆,并严格按施工方案和相关操作规范作业。
2)高空临边必须系挂好安全带，防止坠落。
悬挑式卸料平台安全技术交底
技术交底记录
工程名称
工程编号
武汉卓尔航空产业园（一期地块）交底部位
日期
悬挑式卸料平台安全技术交底
1、卸料平台施工前应编制专项施工方案，方案必须经审核合格后方可施工，对搭设、拆卸等环节必须提前通知总包安全管理人员进行监督检查。
安装完成后经项目部安全组队卸料平台检查验收后方可投入使用。
2、卸料平台钢丝绳必须提供产品合格证；钢丝绳卡的位置、数量、型号等均应符合设计要求；焊接位置必须满焊，焊缝均匀、密实、饱满；槽钢的规格应符合设计要求。
3、卸料平台的搁置点和上部拉结点必须位于混凝土结构上，伸入梁板长度不小于1.5米，用两道预埋U型螺栓与压板（200*100*10）采用双螺母固定。
平台使用的钢丝绳每边必须设前后两道，保证荷载完全由钢丝绳承受。
4、卸料平台周围应按临边防护要求设置1.2m高防护栏杆并用厚木模板封严。
平台制作完成后应刷黄黑相间安全色。
5、在卸料平台的明显处应设置安全告诫标志牌，标明使用请求和限载重量。
6、卸料平台使用进程中应有专人检查，建议做好定期检查制度，对程度杆与建筑物的连接、钢丝绳与梁连接等部位及防护栏杆、警示标牌齐备性等进行检查。
卸料平台换层时，应对卸料平台完好性进行检查，按施工方案及安全操作规程要求进行操作，对作业人员进行安全技术交底并通知项目部安全员进行监督。
钢丝绳卡安装示意图4、卸载拉环卸载拉环采用 A25 圆钢制作，对加工好的圆钢按不同用途堆放，在结构砼浇筑时在相应部位做好预埋，预埋个数及预埋位置必须准确，预埋后做好检查，防止漏埋、少埋和埋放位置不正确。
平台上的吊环及拉环采用 25mm 圆钢加工，将加工好的吊环焊在 20b#工字钢上，吊环与工字钢要满焊，焊缝高度不小于 6mm 。
25卸料平台钢丝绳锚环72572580300300型钢梁预埋环钢丝绳墙或梁上拉环钢丝绳梁上预埋环钢丝绳平台上拉环定型钢梁预埋环5、卸料平台端部梯形构造设置（便于穿绳及吊取材料）6、卸料平台型钢连接材料切割→材料摆放→焊接加工成型→铺脚手板→焊防护栏杆→挂安全绿网→验收后使用（1）材料切割：先将槽钢和工字钢按设计尺寸切割成型。
（2）将切割好的主梁及次梁槽钢按设计形式在地上摆好，摆好后进行焊接加工。
主梁槽钢与次梁槽钢焊接采取双面满焊，焊缝高度 6mm，如下7、悬挑式卸料平台的使用7.1 卸料平台加工支座完毕经过验收合格后方可吊装。
吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。
吊装至预定位置后，先将平台工字钢与预埋件固定后（木楔将锚环与工字钢之间的缝隙塞满），再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。
7.2卸料平台安装前，需进行全面检查，吊环与工字钢焊接的部位及工字钢与槽钢焊接的部位，防护栏杆焊接的部位是否有裂痕，如发现问题，立即停止使用。
7.3卸料平台调运前，检查塔吊上的钢丝绳是否有损伤的痕迹，如发现问题，立即停止使用，更换新钢丝绳进行调运。
7.4卸料平台调运前，将卸料平台上的材料及建筑垃圾清理干净，避免调运过程中卸料平台发生倾斜，发生高空坠物砸伤下方的施工人员。
7.5卸料平台调运前，检查操作平台脚手板与工字钢之间是否绑扎牢固，避免调运过程中卸料平台发生倾斜，发生高空坠物砸伤下方的施工人员。
XXXXXX项目技术交底记录工程名称XXXX项目及相关配套工程施工单位***********交底部位卸料平台工序名称型钢悬挑卸料平台交底提要：型钢、钢丝绳交底时间2017年10月25日交底内容：1、作业条件卸料平台安放位置已确定，且已按照要求预埋好地脚螺栓及钢丝绳拉环等。
2、施工准备2.1、技术准备2.1.1对进场的脚手架钢管、扣件、工字钢及钢丝绳进行全面严格的检查，禁止使用规格和质量不合格的构配件。
2.1.2 项目部技术员、安全员对架子工做好安全技术交底和教育。
2.1.3 各种防护措施准备好。
2.1.4卸料平台使用过程中技术及安全人员应定期检查，发现安全隐患后及时整改，以免发生安全事故。
2.2、材料准备16#及18#工字钢、6×37的φ20钢丝绳、钢丝绳配套绳卡、HPB300强度等级的φ20圆钢、木脚手板、密目网、挡脚板、φ16地脚螺栓、8号铁丝等。
2.3、机具准备电焊机、切割机、力矩扳手等。
3、工艺流程3.1、卸料平台设计概况3.1.1卸料平台尺寸为：6m（工字钢长度）*2.1m（卸料平台宽度）。
卸料平台限载1T。
3.1.2主梁采用18#工字钢、次梁采用16#工字钢、吊环为φ20圆钢、钢丝绳直径为6×37的19.5mm钢丝绳。
考虑工期要求，平均对主楼每个施工段配备一个卸料平台，对于面积较大的主楼（如1#楼）设置两个卸料平台，主次梁之间要求满焊。
技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
XXXXXX项目技术交底记录工程名称XXXX项目及相关配套工程施工单位***********交底部位卸料平台工序名称型钢悬挑卸料平台交底提要：型钢、钢丝绳交底时间2017年10月25日交底内容：3.1.5水平钢梁与楼板连接的地脚螺栓采用一级φ18钢筋弯制，必须要压在楼板下层钢筋下面，每根主梁设置两道锚固。
卸料平台名称型钢悬挑卸料平台类型主梁垂直建筑外墙平台长度A(m) 4 平台宽度B(m) 2.1卸料平台与主体结构连接方式U形钢筋（φ16）主梁间距L1(m) 2.1 次梁间距s(m) 0.6 次梁外伸长度m(m) 0 内侧次梁离墙水平距离a(m) 1.2外侧钢丝绳离墙水平距离a1(m)3.7外侧钢丝绳拉绳点与平台垂直距离h1(m) 6.0内侧钢丝绳离墙水平距离a2(m)2.5内侧钢丝绳上部拉绳点与平台垂直距离h2(m)3 钢丝绳夹个数 4钢丝绳规格φ20（6×37）钢丝绳拉环规格φ20设计荷载（t） 1.5 使用荷载（t） 1.03.2、卸料平台制作制作流程：切割材料→按设计摆放材料→焊接加工成型→铺脚手板→焊防护栏杆→挂安全网→检查验收。
悬挑卸料平台施工技术交底（示范文本）交底内容：一、材料要求及主要机具方钢管、16#工字钢、Φ18钢丝绳、①20圆钢、木楔、木胶合板、油漆、扭力扳手、手锯、钢卷尺、水准仪（配5m塔尺）、经纬仪、线锤、电焊机、型材切割机等0二、作业条件2.1、结构施工阶段，已完成楼层内的周转材料需要使用出料平台周转到上层平台进行周转使用。
每个单元设置1个出料平台能够满足材料的周转。
两层以下设置落地式卸料平台，使用扣件式钢管脚手架进行搭设，禁止与外外架进行连接。
2.2、由安全员带队，班组长参加，对钢管、扣件、工字钢等进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
3.3、安装型钢悬挑梁的主体结构混凝土楼面及预埋圆钢地锚强度满足要求。
三、施工工艺1、卸料平台原则上优先选用从其他项目调拨的卸料平台，安装预埋锚环之前需要将旧卸料平台尺寸测量准备并预埋准确；当来不及调拨时，使用工字钢焊制卸料平台，尺寸为长X宽7000*200Onlm,2、悬挑卸料平台的形式为用16#工字钢焊成一个长方形，主、次龙骨均采用16#工字钢，次龙骨间距为100Ommo在距离16#工字钢(主龙骨)悬挑端50Omm和300Omm处用,圆20钢焊拉坏，以便于用钢丝绳与上层预埋拉环拉结和垂直吊运，在距离16#工字钢悬挑端部43(X)mm 的位置用16#工字钢焊制30Omm高的挡脚。
18#钢丝绳作为与主体结构拉接的材料。
主体结构在主梁里预埋,20圆钢做拉环,用20圆钢预埋地锚，具体尺寸如附图所示，设置三道地锚钢筋，地锚内附加2根1.5m长C18钢筋。
卸料平台满铺50mm厚的钢制脚手板，两侧及端部用钢管做成护拦，防护钢管立杆沿主龙骨长边方向布置间距为100Omm,共四道，短边方向间距为100OnInb共三道，横向水平杆在立杆中间和顶端各布置一道，共两道，工字钢上刷宽度20cm的红白漆，倾斜角度45。
一、交底目的为确保悬挑卸料平台提升作业过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底对象全体参与悬挑卸料平台提升作业的施工人员、管理人员及现场监督人员。
三、交底内容1. 作业前的准备工作- 施工前，必须对悬挑卸料平台进行全面检查，确保其结构完整、稳固可靠。
- 检查悬挑卸料平台上的安全防护设施，如防护栏杆、安全网、吊索具等，确保其完好无损。
- 检查作业区域周边环境，清除障碍物，确保作业区域畅通无阻。
2. 人员要求- 所有参与作业人员必须经过专业培训，熟悉悬挑卸料平台提升作业的安全操作规程。
- 作业人员必须佩戴安全帽、安全带等个人防护用品。
- 作业人员必须了解并掌握紧急情况下的应急处理措施。
3. 悬挑卸料平台提升作业操作规程- 严格按照悬挑卸料平台提升作业方案进行操作，不得擅自更改作业程序。
- 提升前，必须确认吊索具、吊车等设备完好，吊装区域无障碍物。
- 吊装过程中，严禁人员进入吊装区域。
- 吊装过程中，严禁进行任何与提升作业无关的操作。
- 提升到位后，必须确保悬挑卸料平台稳定，方可进行后续作业。
4. 安全防护措施- 悬挑卸料平台提升作业区域应设置警戒线，严禁无关人员进入。
- 作业区域周边应设置安全警示标志，提醒过往人员注意安全。
- 悬挑卸料平台提升过程中，必须确保安全防护设施完好，防止人员坠落和物体打击。
- 吊装过程中，严禁人员攀爬悬挑卸料平台。
5. 紧急情况处理- 如遇突发情况，立即停止作业，迅速撤离现场。
- 发现安全隐患，立即上报，并采取相应措施进行处理。
四、注意事项1. 严禁超载使用悬挑卸料平台。
2. 严禁在悬挑卸料平台提升过程中进行焊接、切割等作业。
3. 严禁使用不合格的吊索具和设备。
4. 严禁酒后作业。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名及职务]七、接收人[填写接收人姓名及职务]八、备注1. 本交底内容为悬挑卸料平台提升作业的一般性安全要求，具体作业要求应根据实际情况进行调整。
一、交底目的为确保悬挑卸料平台搭设和使用过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、适用范围本交底适用于所有悬挑卸料平台的搭设、使用、维护及拆除过程。
三、交底内容1. 人员安全要求- 所有参与悬挑卸料平台施工人员必须经过专业培训，了解相关安全知识和操作规程。
- 进入施工现场必须佩戴安全帽，扣好帽带，并正确使用个人劳动防护用具，如安全带、防滑鞋等。
2. 现场安全措施- 悬空作业处应有牢固的立足点，并视具体情况配置安全网、栏杆或其他防护设施。
- 悬空作业所用索具、脚手板、吊篮、吊笼等平台设备，均须经技术鉴定或检验方可使用。
3. 悬挑式钢平台设计要求- 悬挑式钢平台应按现行规范设计，其结构构造应能防止左右晃动。
- 悬挑式钢平台搁支点与上部拉接点，必须位于建筑物上，不得设置在脚手架等施工设施上。
- 斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的每一道均应作单道受力计算。
4. 悬挑式钢平台安装与拆除- 安装或拆除时，应固定专人负责，不得随意他人进行。
- 钢平台安（拆）时，应固定专人负责安装或拆除和建筑物上的拉接点预埋工作。
- 拆除时，应先切断电源和水源，确认无压力后，再进行拆除作业。
5. 安全防护措施- 钢平台左右两侧必须装置固定的防护栏杆。
- 钢平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查后方可进行。
- 作业外立面护栏不得低于1.5m，密目网封闭，内用竹编板或木板封严，防止物料掉下伤人。
6. 验收与维护- 搭设完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，按要求对平台进行验收，合格后方可投入使用。
- 平台使用过程中，应定期进行检查和维护，发现问题及时处理。
四、注意事项1. 严禁在悬挑卸料平台上堆放超过规定荷载的物料。
2. 严禁在悬挑卸料平台上进行焊接、切割等作业。
3. 严禁在悬挑卸料平台上行走或站立。
4. 严禁在悬挑卸料平台上进行无关的作业。
五、附则本交底自发布之日起实施，如遇特殊情况，应立即停止作业，并采取相应措施确保安全。
悬挑式卸料平台安全技术交底
工程名称临泉佳源•东方都市项目施工单位安徽三三建设工程有限公司交底部位外架工序名称卸料平台此次交底主要为悬挑式卸料平台搭设与使用的交底。
交底内容：
一、主要机具
扳手、对讲机等。
二、施工条件
（一）出料平台已检查合格。
（二）安装前已对标高、轴线进行复核。
三、施工工艺
（一）安装位置
本工程配置两个卸料平台，放置在楼北面和楼南面，安装的具体位置见附图。
(二)卸料平台组装程序
卸料平台在现场进行组装，其组装顺序如下：
1.纵梁与前梁组装→纵梁与平台梁组装→护栏的组装→平台板的铺装→钢丝绳环套通过吊环与吊耳连接。
2.承拉梁的组装→承拉杆、承拉梁托、承拉梁的相互连接→吊索销的连接。
3.平台吊运进窗台→承拉绳穿过吊索销后与平台连接→承重绳与吊索销的连接→栏杆内采取密目网做封闭→检查、验收使用。
4.平台拆卸时程序与上述相反。
(三)安装方法：
1.将卸料平台用吊车吊升至安装位置，卸料平台两边均采用固定脚，将卸料平台放在窗台上，在安装层的上一层的钢丝绳拉结点（见附图）穿入拉结螺栓，并在建筑物内侧上好钢板垫片，双螺母拧紧。
2.钢丝绳拉结螺栓安装好后，安装斜拉承载钢丝绳，并用钢丝绳卡子固定，每处应使用5个卡子固定，承载钢丝绳安装完毕后，还应安装保险绳，位置见附图。
3.安装过程中，吊车必须一直保持起吊状态，待固定脚搁稳、钢丝绳接好并调整完毕，经项目安全员和工长及监理工程师检查验收合格后，方可将塔吊吊索松开，将卸料平台投入使用。
4.卸料平台外口必须略高于内口，不可向外下倾斜，钢丝绳周围若有尖锐利口，必须加软物体衬垫，以防钢丝绳磨损。
5.吊装时，先挂号四角的吊钩，传发初次信号，但只能稍稍提升平台，确定平稳后，方可正式吊装，吊钩的四条引绳应等长，保证平台在其吊装过程中平稳。
吊装时要通知外爬架的施工人员配合，不要碰撞外防护架，吊装至预定位置后，现将平台槽钢与预埋固定拉环固定后，再将钢丝绳固定，紧固钢丝绳时一定要按计算好的长度固定，四根钢丝绳一定要等长。
两根受力钢丝绳受力要均匀，再按要求把夹具固定紧。
这些工作完成后方可松吊车吊钩，卸料平台安装完毕后经验收后方可使用，卸料平台的限重牌应挂在该平台附近的明显位置。
卸料平台再倒运时，先用塔吊将平台四角吊起，放松斜拉钢丝绳，拆卸钢丝绳及固定件，然后慢慢平行向外移动，待平台槽钢完全超出外防护架后，在向上吊装。
在吊装时，平台上严禁上人及其它料物。
6.安全部门要对搭设的卸料平台定期和不定期的检查，掌握平台的使用、维修情况，尤其
是在大风大雨过后，要对卸料平台进行检查，发现有松动及错位部委及时进行修复或更换，修复验收后方可使用。
7.该平台限重2吨，严禁超载或长期堆放货物，随放随吊，对方材料高度严禁超过平台护栏高度，施工人员限数2人，在进入卸料平台的上方，应挂一标志“平台施工人员限数2人”。
严禁非施工人员进入卸料平台或作为休息平台。
8.几种材料堆放的单独限量：
（1）钢管Φ48、每米3.48kg×570m=1983 kg、限570m
（2）20×5木板（4 m）0.22 KN/㎡，共91㎡，110块，满铺4层，高20cm。
（3） 10×10木方（4 m）0.44 KN/㎡，共45.5㎡，110根，满铺4层，高40cm。
（4）竹编板，1.22×2.44㎡（15㎜）14kg /㎡，140块，铺放2堆，高1.05 m。
（5）施工人员限2人。
（6）扣碗脚手架：每米4kg×500m=2t
(四)出料平台的拆除
根据每层材料转运后，料台需提升至上一层，在拆除过程中，操作人员先将吊车吊环固定在平台吊环上，上层松钢丝绳，窗口处松槽钢卡扣，操作人员注意力集中，系上安全带。
四、安全措施
吊装平台统一指挥，对钢丝绳要检查，并做记录，不合格不准使用，固定钢丝绳卡子需检查合格后方可使用，平台位置要正确，支设人员戴好安全帽，系好安全带，集中精力，拆除时有专人值班，在下层设“严禁入内”安全标志。
五、出料平台管理规定
出料平台为外挑钢制平台，在各施工现场使用极为普遍，为防止发生倾覆事故，特作出如下规定：
1禁止施工现场自行加工，必须到公司指定单位租赁使用。
2出料平台所使用的各种绳具、索具、卡具及连接材料均需有合格证书，合格证书应有效。
3现场组装时，应进行有针对性的技术交底，并委派专人组织组装。
4组装结束后，项目部生产、技术、质量、安全部门应联合进行检查，并做好检查记录，合格后才能使用。
5必须在醒目部位挂上“限重2t”字样。
6平台所有构件颜色为“红丹”色。
7平台投入使用前，对使用人员进行针对性的安全技术交底，使用人员应了解其基本原理后才能使用。
8平台在地面水平投影区域内，应用护栏防止地面人员进入。
9平台从低处移到高处使用时，项目部派专人指导、监督、防止平台拆、装时发生坠落事故，平台重新安装结束后，项目部应组织重新检查，对出现的隐患及时消除。
10平台使用时应专人定期检查，发现钢丝绳锈蚀、磨损较为严重时，经项目技术、生产、安全人员认定，需及时更换；钢丝绳卡具出现微裂纹时要及时更换；各吊点应加强检查，出现裂纹及时清除、补焊、直至更换。
11平台使用结束后，项目部安排人员及时清理、拆卸、并送返出租单位。
12卸料平台为悬挑操作平台，该平台载重为2.5t。
13堆积材料时，不能出现集中堆积或偏向一侧。
14作业人员应了解出料平台的工作原理后才能使用。
15从平台上吊运物品时，禁止平台上站人。
16平台在地面投影区域内，应搭设护栏，禁止人员进出。
17禁止任何人员在平台上玩耍。
18经常检查、及时维护、并做好记录。
19平台提升及安装时应服从专人指挥。
20气候恶劣时，禁止在平台上作业。
六、安全注意事项
1.施工人员进入现场必须戴安全帽，2m以上高度作业必须系安全带，防止高空坠落，现场内禁止吸烟、喝酒、打闹。
2.现场施工人员必须进行安全教育，经安全考试合格及手续齐全后方可入场。
操作前带好个人安全保护用品，认真按安全、技术交底中有关规定执行，杜绝违章作业和野蛮施工，严禁酒后及疲劳作业。
3. 夜间施工应有良好的照明。
4.吊装卸料平台时，必须使用自锁卡环，防止脱钩。
吊装作业要建立明确的指挥信号，吊装工和信号工要经过培训合格后方能上岗。
5.少数工种必须经培训合格后方可上岗。
6.安装或拆除卸料平台时，操作人员和指挥员必须站在安全可靠的地方，防止意外伤人。
7.起吊卸料平台前，应将吊装机械位置调整适当，稳起稳落，就位准确，严禁大幅摆动。
8.卸料平台搭设和制作的各种材料，必须符合规范要求，不合格的材料严禁使用；
9.钢管式卸料平台在搭设之前，确定搭设位置清理，尽量避开外防护架的剪刀撑，以防通道与剪刀撑冲突。
工人在搭设钢管式卸料平台时，严格按照技术交底和安全操作规程进行作业，夜间施工必须由足够照明。
搭设完毕后，必须由生产部门组织，技术、质量、安全等部门相关人员参加，按要求对平台进行验收，合格后方可投入使用，并填写必要的资料。
钢管式卸料平台在向上接搭时，必须由专人监督，按技术交底和安全操作规程要求进行拆改，搭设到需要的高度时，同样必须经过验收合格后，方可投入使用；
10.平台作业外立面护栏不得低于1.5m，密目网封闭，内用竹编板或木板封严，防止物料掉下伤
人；
11.吊装时，利用平台四角的吊环将平台吊至安装位置，平行移动使主龙骨工字钢穿过外防护架（注意不要磕碰外防护架）就位，使定位角钢卡在结构边梁上（角钢下垫软物），然后拉结受力钢丝绳和保险绳，两道受力钢丝绳受力平衡后，慢慢放下平台，确认钢丝绳受力后，松去塔吊吊绳。
钢绳要有防剪切保护，钢绳穿墙螺杆必须双垫双帽，平台倒运时，先用塔吊将平台四角吊起，使平台拉结钢丝绳松弛、拆卸，然后慢慢平行向外移动，待平台工字钢完全伸出外防护架后，在向上吊装。
向上吊装时，平台上严禁上人；
12.施工负责人要组织相关人员定期对搭设的卸料平台定期和不定期的检查，掌握平台的使用、维护情况，尤其是在大风大雨过后，要对卸料平台进行检查，对不合格的部位进行修复或更换，合格后方可继续使用；
13.严禁超载或长期堆放材料，随堆随吊；堆放材料高度不得超过平台护栏高度；工人限数1-2人，严禁将平台作为休息平台。
14.工人入场前必须进行三级教育，考试合格后方可上岗；
15.进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；
16.安装时登高作业（2m以上）必须系合格安全带，系挂牢固，高挂低用，施工人员进入平台内必须将安全带与平台外专用保险绳挂牢；
17.施工现场严禁吸烟，严禁嬉戏打闹，严禁酒后上岗；
18.平台底面应用5cm木板铺严，平台底下用大眼网兜严；
φ30螺栓，设
双螺母加垫片
8
1
φ17.5钢丝绳
φ30螺栓，设
双螺母加垫片
承载绳
保险绳
满挂密目安全网
φ钢管防护架
立杆高度
φ钢管防护架
水平杆间距
.3m高挡脚板
满铺脚手板
δ16钢板槽钢槽钢
编制人：交底人：
被交底人：。
