集装箱结构图解

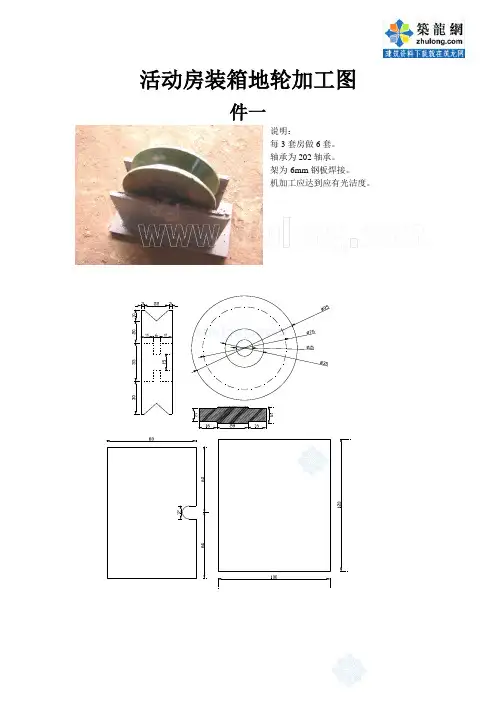

活动房装箱地轮加工图件一说明：每3套房做6套。

轴承为202轴承。

架为-6mm钢板焊接。

机加工应达到应有光洁度。

活动房固定件加工图件二说明：每房4件，板厚-10mm，螺栓32件M16*40。

活动房立柱连接件加工图件三说明：本件为-8mm钢板加工而成。

每套房8件，用于与立柱的连接。

活动房吊装盒加工图件四说明：本件为3块-16mm钢板，3块-10mm钢板组拼而成。

尺寸分别为16*100*170一件，16*120*170一件，16*90*100一件，10*170*100一件，10*170*120一件，10*90*100一件。

每房4件，用于吊装点。

活动房立柱加工图件五说明：本件为成品角钢型号100*100*8，长度2430，每房4件。

活动房加劲角/垫板加工图件六、七件六：角钢长度80mm*8mm厚，4件/房。

件七：垫板100*100*10钢板，6件/房。

活动房地梁加工图件八、九件八：10#轻型工字钢2200长2件，5800长2件。

件九：1.2mm钢板压制，2200长2件，5660长2件。

活动房顶梁/滴水板加工图件十、十一说明：件十为25*25*1.2 钢板压制。

件十一为100*50*2方管，5460长＝2件。

活动房顶梁/屋面加工图件十二、十三件十二：80*40*2方管2060长2件件十三：750型屋面板，板厚1.2mm，5800长＝3件。

注：峰高35mm.活动房铝件加工图件一说明：每房4件，成品料。

件二、三、四、五角铝成品料：2260=2件内弧角铝成品料：2380=4件5520=2件2020=2件5420=2件2020=2件（件二）25*25*1.2 （件三）65*1.2与件四合用梯形铝成品料：5600＝2件中封铝成品料：2410＝6件1980＝2件2350＝4件（件五）35*1.2与件六合用（件四）35*10*15*1.2件六、七、八2410＝6件2180＝7件（件六）35*75*1.2 （件七）踢脚板合成材料5600＝2件860＝6件1260=4件2100＝2件（件八）铝槽75*25*1.2。

Corner Fitting 角件Header Extension Plate 楣部延伸板后（门）楣Header Extension Plate 楣部延伸板Top side Rail 顶侧梁Roof Panel 顶板箱顶拱梁端壁角件 角柱J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket )11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁 前楣TIR 绳索可拆卸箱顶拱梁雨布可拆卸后楣底侧梁。

集装箱零部件结构示意图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]CornerFittingHeader Extension Plate楣部延伸板后（门）楣 Header Extension Plate楣部延伸板Top side RailRoof Panel 顶板箱顶拱梁端壁 角件 角柱 J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting )9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket ) 11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer )15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板 支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁前楣 TIR 绳索可拆卸箱顶拱梁 雨布可拆卸后楣底侧梁。
