集装箱零部件结构示意图

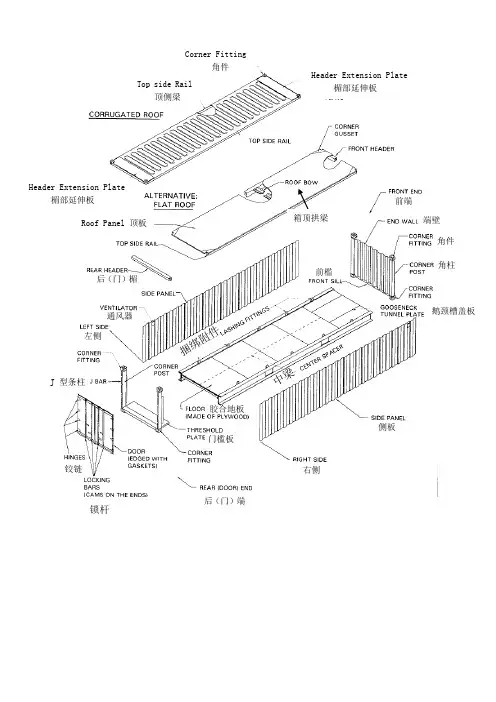

Corner Fitting 角件Header Extension Plate 楣部延伸板后（门）楣Header Extension Plate 楣部延伸板Top side Rail 顶侧梁Roof Panel 顶板箱顶拱梁端壁角件 角柱J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting ) 9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket )11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer ) 15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁 前楣TIR 绳索可拆卸箱顶拱梁雨布可拆卸后楣底侧梁。

Corner Fitting 角件Header Extension Plate 楣部延伸板后（门）楣Header Extension Plate 楣部延伸板Top side Rail 顶侧梁Roof Panel 顶板箱顶拱梁端壁角件 角柱J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting )9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket )11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal )13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer )15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁 前楣TIR 绳索可拆卸箱顶拱梁雨布可拆卸后楣底侧梁。

集装箱零部件结构示意图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]CornerFittingHeader Extension Plate楣部延伸板后（门）楣 Header Extension Plate楣部延伸板Top side RailRoof Panel 顶板箱顶拱梁端壁 角件 角柱 J 型条柱通风器 侧板前槛前端铰链鹅颈槽盖板捆绑附件中梁门槛板胶合地板锁杆后（门）端左侧右侧17181、锁杆支架（Locking Bar Bracket )2、锁杆凸轮锁头（Locking Bar Cam )3、门楣（Door Header）4、箱主代号及顺序号(Owner`s prefix and serial number)5、尺寸类型代码(Size and Type code)6、重量标志牌(Weight Panel)7、J型条柱(J-Bar) 8、角件（Corner Fitting 或Corner casting )9、门槛(Door sill) 10、锁杆支架（Locking Bar Bracket ) 11、锁杆支架（Locking Bar Bracket ) 12、门封条（Door Gasket 或Door Seal ) 13、铰链（Hinge ) 14、门把托架盖（Door Handle Retainer )15、锁杆（Locking Bar ) 16、门把手（Door Handle )17、锁杆夹（Locking Bar Guide ) 18、综合资料牌（Consolidated data plate）捆绑附件胶合地板叉槽叉槽搭板底侧梁底横梁鹅颈槽盖板 支架 鹅颈槽主横梁鹅颈槽侧梁底横梁底侧梁鹅颈槽加强杆 前槛雨布 TIR 绳环TIR 绳环TIR 绳索角柱侧壁板端壁前楣 TIR 绳索可拆卸箱顶拱梁 雨布可拆卸后楣底侧梁。

以下资料仅供参考以下为集装箱主要配件与尺寸说明（以20尺平箱为基础）：单位：mm.后角柱：用于集装箱后端，主要起集装箱侧板与后端的连接作用（后端是用门铰链连接的），高度为39，前端宽70，然后90度向下折弯39，然后在90向后折弯230，最后在向上折弯30，整个钢板的厚度为6.0，每个折弯处的圆弧角度为R9（以上尺寸均为外包尺寸），使用数量2根，集装箱是使用尺寸为6.0*334*2400槽钢：主要是与后角柱搭配在一起使用，钢板厚度12，成U字形折弯，折弯处圆弧为R4，两边的折成40高，之间的宽113，尺寸为12*113*40*2353。

（备注：U字内壁两边成5度打磨到6.0的厚度）。

使用数量2根端板：主要是用于集装箱前端面，钢板厚2.0，浪底宽110，浪顶宽104，浪坡宽18，折弯处的圆弧为R13.5，使用尺寸为：2.0*1045（宽）*2400（高）。

总计使用2张，焊接时把高焊接到一起。

端槛：主要是用于集装箱前端的下面，钢板厚度为4.0，每个折弯处的角度为R4.5,在前在钢板宽40处折90度的像左折弯，在钢板32处向下折90度，接下来在钢板宽75处像右折90度，然后在钢板宽154处向上折90度，翘起的部分宽为40，集装箱的使用尺寸为4.0*314*2400，使用数量1根。

方管：板厚3.0，平截面是60*60的正方形管子，总长度是2112。

每个集装箱的使用数量是1根。

上侧梁方管：顶纵梁方管主要是用于集装箱侧面，起到连接侧板与顶板的作用，顶纵梁方管切面是成一个边宽为60的正方形，每个集装箱需要使用的数量为2根，使用尺寸为3.0*60*60*6338。

门槛：主要是用在集装箱后面的门下面，钢板厚度4.0，如图所示在40处向上折90度的弯，其次在留32的位置在向上折90度，然后在留113的位置倾斜折向下折弯，最后在154的位置折一个10的坡度向左折弯，宽度是45。

集装箱的使用尺寸是4.0*362*2400（此尺寸为钢板未折弯前的尺寸），每个集装箱的使用数量为1根门顶梁：主要是用与集装箱后端门的上面，与延伸板相接，钢板的厚度为4.0，整体折成U字形，按图所示，左边高度为137.5，右边高度为112.5，中间的位置留113，使用长度为4.0*350*2350，每个集装箱使用数量为1根。

集装箱的结构及构件名称通用的干货集装箱是一个六面长方体，它是由一个框架结构，两个侧壁，一个端面，一个箱顶，一个箱底和一对箱门组成的。

集装箱各构件及其名称如下：（l）侧壁内衬板（Side Lining）；（2）端壁内衬板（Front Lining）；（3）端框架（End Frame）；（4）端壁板（Front Sheet）；（5）端柱（End Post）；（6）端壁（End Wall）；（7）角柱（Corner Post）；（8）下端架（Bottom End Rail）；（9）上端架（Top End Rail）；（10）顶板梁（Roof Bows）；（11）顶板（Roof Sheet）F（12）箱顶（Roof）；（13）上桁材(Upper Side Rail);（14）下桁材（Bottom Side Rail）；（15）叉孔（Fork Pockets）；（16）侧壁（Side Wall）；（17）侧壁板（Side Sheet）；（18）侧壁柱（Side Post）；（19）角配件（Corner Fliting）；（20）门媚（Door Meader）；（21）门板（Door Sheet）；（22）例框架（Side Frame）；（23）门根条（Door Cross Member）；（24）门构扣槽（Door Holder）；（25）底板（Floor）；（26）底梁（Cross Member）；（27）底结构（Base）；（28）门锁杆凸轮（Lock Door Cam）；（29）门锁杆凸轮座（Can Lock Bracke）；（30）端门（End Door）；（31）门锁链（Door Hinge）；（32）门把手（Door Licking Handle）；（33）把手锁件（Handle Lock）；（34）门栏（Door Sill）；（35）门锁杆（Door Lock Rod）；（36）门锁杆托架（Door Lock Rod Bracket）；（37）门钩（Door Holder）；（38）门底缘材（Door Edge Member）。

活动房装箱地轮加工图件一说明：每3套房做6套。

轴承为202轴承。

架为-6mm钢板焊接。

机加工应达到应有光洁度。

活动房固定件加工图件二说明：每房4件，板厚-10mm，螺栓32件M16*40。

活动房立柱连接件加工图件三说明：本件为-8mm钢板加工而成。

每套房8件，用于与立柱的连接。

活动房吊装盒加工图件四说明：本件为3块-16mm钢板，3块-10mm钢板组拼而成。

尺寸分别为16*100*170一件，16*120*170一件，16*90*100一件，10*170*100一件，10*170*120一件，10*90*100一件。

每房4件，用于吊装点。

活动房立柱加工图件五说明：本件为成品角钢型号100*100*8，长度2430，每房4件。

活动房加劲角/垫板加工图件六、七件六：角钢长度80mm*8mm厚，4件/房。

件七：垫板100*100*10钢板，6件/房。

活动房地梁加工图件八、九件八：10#轻型工字钢2200长2件，5800长2件。

件九：1.2mm钢板压制，2200长2件，5660长2件。

活动房顶梁/滴水板加工图件十、十一说明：件十为25*25*1.2 钢板压制。

件十一为100*50*2方管，5460长＝2件。

活动房顶梁/屋面加工图件十二、十三件十二：80*40*2方管2060长2件件十三：750型屋面板，板厚1.2mm，5800长＝3件。
