第三节电源及电路的工作状态学习目标： 1 ．掌握电压源和电流源的概念。

2 ．掌握电压源和电流源的等效转换。

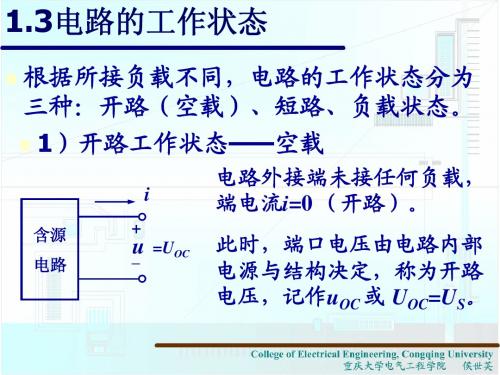

3 ．了解电路的工作状态：有载（满载、轻载、过载）、开路、短路。

重点：电压源和电流源的等效转换。

难点：电压源和电流源的等效转换。

一、电压源电路中的功能元件称为电源，，可以采用两种模型表示，即电压源和电流源。

1 ．理想电压源（恒压源）（ 1 ）符号：（ 2 ）特点：无论负载电阻如何变化，输出电压即电源端电压总保持为给定的 U S 或 u s (t)不变，电源中的电流由外电路决定，输出功率可以无穷大，其内阻为 0 。

例 1-3 ：如图 1-5: U S =10V图 1-5 电压源则当R 1 接入时：I =5A当R 1 、 R 2 同时接入时：I =10A(3) 特性曲线2 ．实际电压源（ 1 ）符号：（ 2 ）特点：由理想电压源串联一个电阻组成， R S 称为电源的内阻或输出电阻，负载的电压U = U S – IR S ，当 R S = 0 时，电压源模型就变成恒压源模型。

（ 3 ）特性曲线二、电流源1 ．理想电流源（恒流源）(1) 符号 :(2) 特点：无论负载电阻如何变化，总保持给定的Is 或i s (t) ，电流源的端电压由外电路决定，输出功率可以无穷大，其内阻无穷大。

例 1-4 ：如图 1-6: I S =1 A则 : 当R =1 W 时，U =1V ，R =10 W 时，U =10 V（ 3 ）特性曲线图 1-6 电流源2 ．实际电流源（ 1 ）符号：（ 2 ）特点：由理想电流源并联一个电阻组成，负载的电流为I = I S – U ab / R S ，当内阻R S = ¥ 时，电流源模型就变成恒流源模型。

（ 3 ）特性曲线：3 ．恒压源和恒流源的比较三、电压源与电流源的转换1 ．特性：电压源可以等效转换为一个理想的电流源I S 和一个电阻R S 的并联，电流源可以等效转换为一个理想电压源U S 和一个电阻R S 的串联。
