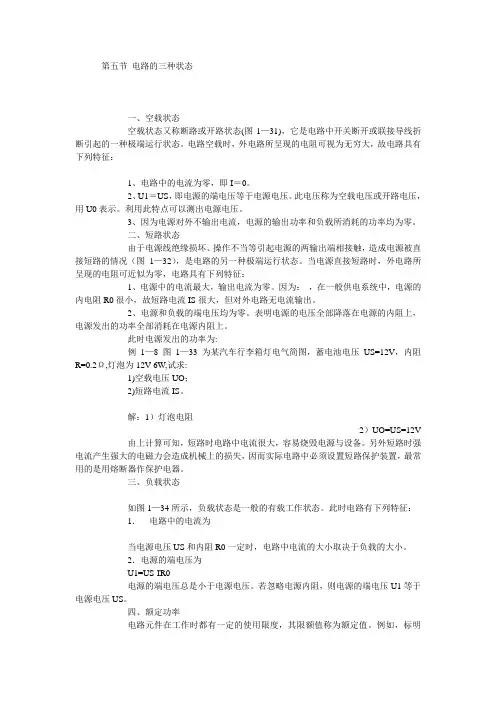

电路的工作状态

第五节电路的三种状态一、空载状态空载状态又称断路或开路状态(图1—31)，它是电路中开关断开或联接导线折断引起的一种极端运行状态。

电路空载时，外电路所呈现的电阻可视为无穷大，故电路具有下列特征：1、电路中的电流为零，即I＝0。

2、U1＝US，即电源的端电压等于电源电压。

此电压称为空载电压或开路电压，用U0表示。

利用此特点可以测出电源电压。

3、因为电源对外不输出电流，电源的输出功率和负载所消耗的功率均为零。

二、短路状态由于电源线绝缘损坏、操作不当等引起电源的两输出端相接触，造成电源被直接短路的情况（图1—32），是电路的另一种极端运行状态。

当电源直接短路时，外电路所呈现的电阻可近似为零，电路具有下列特征：1、电源中的电流最大，输出电流为零。

因为：，在一般供电系统中，电源的内电阻R0很小，故短路电流IS很大，但对外电路无电流输出。

2、电源和负载的端电压均为零。

表明电源的电压全部降落在电源的内阻上，电源发出的功率全部消耗在电源内阻上。

此时电源发出的功率为:例1—8 图1—33为某汽车行李箱灯电气简图，蓄电池电压US=12V，内阻R=0.2Ω,灯泡为12V 6W,试求:1)空载电压UO；2)短路电流IS。

解：1）灯泡电阻2）UO=US=12V 由上计算可知，短路时电路中电流很大，容易烧毁电源与设备。

另外短路时强电流产生强大的电磁力会造成机械上的损失，因而实际电路中必须设置短路保护装置，最常用的是用熔断器作保护电器。

三、负载状态如图1—34所示，负载状态是一般的有载工作状态。

此时电路有下列特征：1．电路中的电流为当电源电压US和内阻R0一定时，电路中电流的大小取决于负载的大小。

2．电源的端电压为U1=US-IR0电源的端电压总是小于电源电压。

若忽略电源内阻，则电源的端电压U1等于电源电压US。

四、额定功率电路元件在工作时都有一定的使用限度，其限额值称为额定值。

例如，标明“220V40W”的灯泡，220V和40W分别该灯泡的正常工作电压为220V(用UN表示)，且在此电压下工作，灯泡消耗的电功率为40W(用PN表示)。

电路常见的工作状态电路是现代电子设备中不可或缺的部分，它通过电子元件之间的连接和控制电流来完成特定的功能。

在电路工作过程中，会存在多种不同的工作状态，每种状态都对电路的工作性能和功能起着至关重要的作用。

一、直流电路的常见工作状态1. 静态工作状态：当直流电路处于静止状态时，电压和电流的数值都不发生变化。

此时电路中的电子元件保持稳定的工作状态，不会产生变化。

比如说，电路中的直流电源或者电阻电路在未连接外部负载时的状态就属于静态工作状态。

2. 开路状态：当电路某一部分断开或者未连接时，这部分电路中的电流为零，这种状态称为开路状态。

如果一根导线断开，或者开关未接通，电路中就会存在开路状态。

3. 关路状态：与开路状态相对应的是关路状态，当电路中的两个连接点之间短路或者直接连接在一起，这部分电路中的电流就会很大，这种状态称为关路状态。

4. 稳定工作状态：在某些情况下，直流电路会达到稳定的工作状态，此时电路中的电压和电流的数值都保持不变。

这种状态一般出现在电路中的各个元件都处于稳定的工作条件下，电路达到了稳态。

当理想电感、理想电容与理想电压源连接成一个完整的电路时，电路会达到稳定工作状态。

5. 不稳定工作状态：有时候电路中的某些元件可能会受到外部影响，导致电压和电流发生变化，从而使得电路处于不稳定的工作状态。

这种状态下，电路中的电压和电流可能会不断变化，直至达到新的稳态。

当电感中有磁芯的时候，磁芯的磁导率受到外部磁场的影响，可能会导致电感的电感值发生变化，从而使得电路处于不稳定状态。

6. 频率响应状态：在直流电路中，有时候我们需要研究电路在不同频率下的响应情况。

这就涉及到频率响应状态，也就是电路在不同频率下的表现。

对于一个RC电路，我们关心它在不同频率下的相位差和幅频特性，这就需要研究电路在不同频率下的工作状态。

二、交流电路的常见工作状态1. 直流偏置状态：在交流电路中，有些电路元件可能要求一定的直流偏置电压。

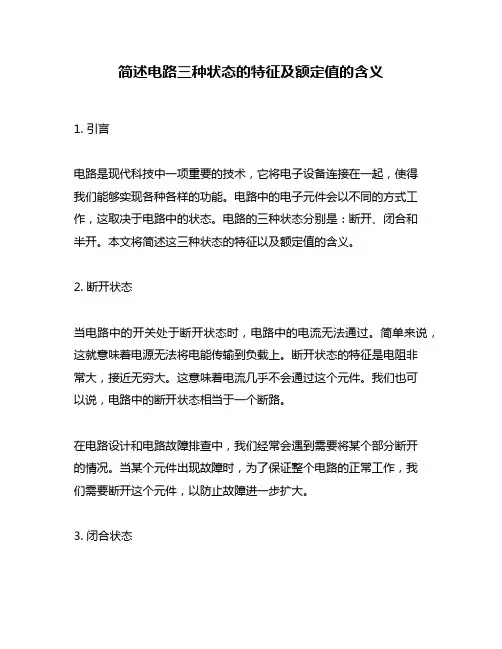

简述电路三种状态的特征及额定值的含义1. 引言电路是现代科技中一项重要的技术，它将电子设备连接在一起，使得我们能够实现各种各样的功能。

电路中的电子元件会以不同的方式工作，这取决于电路中的状态。

电路的三种状态分别是：断开、闭合和半开。

本文将简述这三种状态的特征以及额定值的含义。

2. 断开状态当电路中的开关处于断开状态时，电路中的电流无法通过。

简单来说，这就意味着电源无法将电能传输到负载上。

断开状态的特征是电阻非常大，接近无穷大。

这意味着电流几乎不会通过这个元件。

我们也可以说，电路中的断开状态相当于一个断路。

在电路设计和电路故障排查中，我们经常会遇到需要将某个部分断开的情况。

当某个元件出现故障时，为了保证整个电路的正常工作，我们需要断开这个元件，以防止故障进一步扩大。

3. 闭合状态闭合状态是电路运行中最常见的状态。

当电路中的开关处于闭合状态时，电流能够通过电路，使得电能能够传输到负载上。

闭合状态的特征是电阻非常低，接近零。

这意味着电流可以自由地通过这个元件。

在电路中，我们可以使用开关来控制电路的闭合和断开，以实现开启和关闭电路的功能。

闭合状态的电路可以让电能流动，并为我们的电子设备提供所需的能量。

4. 半开状态半开状态是闭合状态和断开状态之间的一种特殊状态。

在这种状态下，电路既不是完全断开也不是完全闭合。

其特征是电阻介于断开状态和闭合状态之间。

这意味着电流只能以有限的方式通过这个元件。

半开状态在一些特殊的电路设计中具有重要的意义。

当我们想要控制电流的大小或频率时，可以使用元件的半开状态来达到预期的效果。

5. 额定值的含义在电路设计中，额定值是指元件或电路所能承受的最大工作条件。

这些额定值是由制造商根据元件的物理特性和设计要求确定的。

根据不同的元件类型，额定值可以包括电压、电流、功率和温度等。

额定值的含义是，当元件工作在额定值范围内时，元件能够正常工作且不发生损坏。

如果电路中的电压、电流或功率超过额定值，元件可能会过载或损坏。

解释电路的工作状态.
电路的三种工作状态分别是正常工作状态、开路状态和短路状态。

1、正常工作状态：指电路按照设计要求正常运行的状态。

在正常工作状态下，电路中的元器件按照设计的电路图连接，电流和电压等参数处于合适的范围内，实现所需的功能。

2、开路状态：指电路中某个分支或元器件存在断开的情况，导致电路中无法形成闭合的电流回路。

此时电路无法正常工作，电流无法流动。

开路状态可能是由于线路的断开、开关未闭合、元器件故障等原因引起。

3、短路状态：指电路中某个分支或元器件之间存在低阻抗路径，导致电路中形成了较大的短路电流。

此时电路也无法正常工作，电流过大可能会损坏电路中的元器件。

短路状态可能是由于线路短路、元器件接触不良等原因引起。

电路工作是指电路中的电子元件、电源和信号传输等各个部分正常运行，完成其设计或预期功能的过程。

电路工作的关键在于实现电流和电压的正确流动和转换，以满足电路所需的功率、信号处理和控制等要求。

电路工作涉及电流、电压、信号处理和控制等多个方面，要求各个部分之间的协调配合，确保电路能够按照设计要求完成所需的功能。

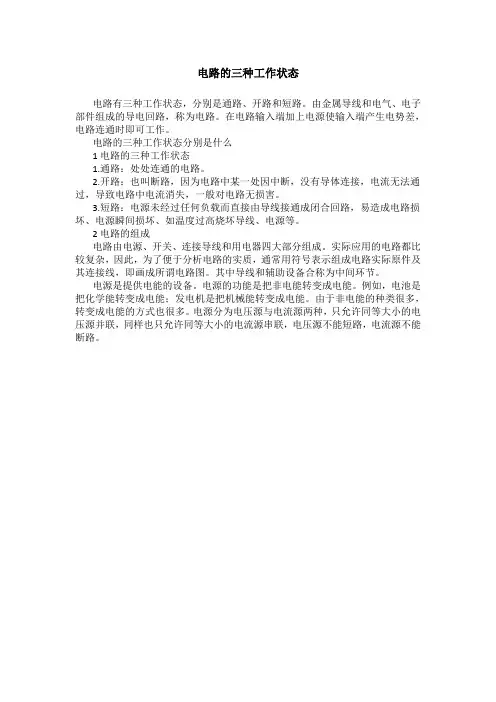

电路的三种工作状态
电路有三种工作状态，分别是通路、开路和短路。

由金属导线和电气、电子部件组成的导电回路，称为电路。

在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。

电路的三种工作状态分别是什么
1电路的三种工作状态
1.通路：处处连通的电路。

2.开路：也叫断路，因为电路中某一处因中断，没有导体连接，电流无法通过，导致电路中电流消失，一般对电路无损害。

3.短路：电源未经过任何负载而直接由导线接通成闭合回路，易造成电路损坏、电源瞬间损坏、如温度过高烧坏导线、电源等。

2电路的组成
电路由电源、开关、连接导线和用电器四大部分组成。

实际应用的电路都比较复杂，因此，为了便于分析电路的实质，通常用符号表示组成电路实际原件及其连接线，即画成所谓电路图。

其中导线和辅助设备合称为中间环节。

电源是提供电能的设备。

电源的功能是把非电能转变成电能。

例如，电池是把化学能转变成电能；发电机是把机械能转变成电能。

由于非电能的种类很多，转变成电能的方式也很多。

电源分为电压源与电流源两种，只允许同等大小的电压源并联，同样也只允许同等大小的电流源串联，电压源不能短路，电流源不能断路。

交交变频电路的四种工作状态交交变频电路是一种常见的电路，广泛应用于电子设备中。

它能够实现信号的变频功能，使得电子设备能够适应不同频率的信号输入。

交交变频电路的四种工作状态包括：正常工作状态、失效状态、过载状态和故障状态。

下面将对这四种状态进行详细阐述。

正常工作状态是交交变频电路最常见的一种工作状态。

在这种状态下，电路能够正常地接收并处理输入信号，将其转换为输出信号。

正常工作状态下，交交变频电路的各个部件都处于正常工作范围内，电流和电压的波形都符合设计要求。

这种状态下，电路能够稳定地工作，输出的信号质量较好。

失效状态是交交变频电路的一种特殊状态。

在这种状态下，电路的某个或某些部件出现故障，导致电路无法正常工作。

失效状态可以是部分失效，也可以是全部失效。

部分失效指的是电路中的某个部件出现问题，但其他部件仍能正常工作；而全部失效指的是电路中的所有部件都出现问题，导致整个电路无法正常工作。

失效状态下，交交变频电路需要进行维修和更换故障部件，才能恢复正常工作。

过载状态是交交变频电路的一种临时状态。

在这种状态下，输入信号的幅值超过了电路的承载能力，导致电路无法正常工作。

过载状态通常是由于输入信号的幅值过大或者输入信号的频率过高而引起的。

过载状态下，交交变频电路会出现信号失真、幅值衰减等现象。

为了避免过载状态对电路的损坏，可以在输入端加入适当的限幅电路或滤波电路，以限制输入信号的幅值和频率。

故障状态是交交变频电路的一种严重状态。

在这种状态下，电路中的关键部件出现故障，导致整个电路无法正常工作。

故障状态可能是由于设计不当、制造缺陷或长期使用等原因引起的。

故障状态下，交交变频电路需要进行彻底的维修和更换关键部件，才能恢复正常工作。

为了避免故障状态的发生，需要加强对电路的质量控制和维护管理。

综上所述，交交变频电路的四种工作状态包括正常工作状态、失效状态、过载状态和故障状态。

正常工作状态是最常见的状态，电路能够正常接收和处理输入信号。

电路的有载、空载、短路三种状态及其特征
（1）有载状态：
对机电安装⼯程⽽⾔，电路有载是处于正常⼯作状态。

电路有载状态最明显的特征是：电路中既有电压，⼜有电流，发⽣电能与其他能的正常转换。

（2）空载状态：
对机电安装⼯程⽽⾔，电路空载是处于备⽤状态，备⽤状态可分为热备⽤和冷备⽤状态。

其供电侧有电压，但⽆电流流通为热备⽤；若供电侧既⽆电压，⼜⽆电流流通则为冷备⽤。

电路空载状态最明显的特征是：电路可能存在电压，但决⽆电流流通，不发⽣电能与其他能的转换。

（3）短路状态：
对机电安装⼯程⽽⾔，电路短路是处于故障状态。

这时电路中各项电量参数，⾮电量参数出现异常，电源电压⼤幅下降，电流剧增，短路电流流经的开关设备、线路温度骤升，电动应⼒增⼤，局部噪声增强。

最明显的特征是：供电电源电压下降、电流剧增、发⽣⾮预期的能量转换。

电路的三种状态：通路、短路和断路
•通路：处处接通的电路
•断路：又叫开路,是某处断开的电路
•短路：将导线直接连接到电源两端的电路
•三种状态的特点：
通路电路中有电流通过,用电器能够工作如下图甲所示
断路电路中无电流通过,用电器不能工作如图乙、丙所示
短路电路中电流会很大,可能烧坏电源,这是绝对不允许的如图丁所示
•常见电路故障的识别方法：
• 1. 常见的几种电路故障：
连接状态产生原因结果
开路开关未闭合、电线断裂、接头松动等用电器不能工作
短路
电源短路——导线不经过用电器直接跟电源两极
连接起来
轻则引起电路故障,重则将烧毁电
源,甚至引起火灾
局部短路——当电路中有多个用电器时,把其中部
分用电器两端直接用导线连接起来
被短路的部分用电器不能工作
•。
