防雷技术交底

防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。

因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。

本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。

一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。

1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。

1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。

二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。

2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。

2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。

三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。

3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。

3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。

四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。

4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。

4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。

防雷工程技术交底【防雷工程技术交底】一、项目背景介绍防雷工程是指通过采取各种措施和技术手段，保护建造物、设备和人员免受雷电侵害的工程。

本次工程涉及的是某高层建造物的防雷工程技术交底。

二、工程范围及要求1. 工程范围：本次防雷工程涉及的范围包括建造物外墙、屋顶、设备等部位。

2. 工程要求：（1）确保建造物及设备的安全，防止雷电危害；（2）符合国家相关标准和规范要求；（3）提供详细的防雷设计方案和安装施工图纸；（4）确保施工过程中的安全和质量。

三、防雷工程技术交底内容1. 防雷设计方案：（1）根据建造物的高度、用途和周围环境等因素，采用合适的防雷措施；（2）确定建造物的防雷等级，并根据等级要求进行设计；（3）制定建造物的接地方案，确保良好的接地效果；（4）设计合理的避雷针、避雷网等装置，形成完整的防雷系统。

2. 防雷设备安装：（1）根据设计方案和施工图纸，按照像关规范要求进行设备安装；（2）确保设备的安全可靠，接地良好，与建造物的结构坚固连接；（3）设备安装完成后，进行必要的测试和检测，确保其功能正常。

3. 施工要求：（1）施工前，对施工人员进行必要的技术培训，确保其具备相关的技能和知识；（2）施工过程中，严格按照设计方案和施工图纸进行施工，确保施工质量；（3）施工现场要保持整洁，材料、设备等要分类堆放，防止交叉污染；（4）施工完成后，对施工质量进行验收，确保符合相关标准和规范。

四、防雷工程的检测和验收1. 检测：（1）在施工过程中，进行必要的检测，包括接地电阻、设备接地等的测试；（2）检测结果要符合相关标准和规范的要求。

2. 验收：（1）施工完成后，进行防雷工程的验收；（2）验收包括对防雷设备的功能、安装质量、接地效果等进行检查；（3）验收结果要符合设计方案和相关标准的要求。

五、防雷工程的运维和维护1. 运维：（1）建立防雷设备的运维管理制度，定期对设备进行检查和维护；（2）设备运行中浮现故障或者异常情况时，及时进行处理和修复；（3）定期进行设备的检测和测试，确保其功能正常。

防雷、接地技术交底1技术交底范昌XXX信。

工B雷接地2设计情况2.1 正线双线区段,区间一侧敷设一条35mm2环保型接地铜缆作为贯穿地线,在电气上必须全线贯穿,接头处应采用搭接焊接方式,接地电阻值应小于1.•室外箱盒外壳、信号机构、信号机梯子、电缆防雷接地、转辙机外壳、各类器材接地均与贯穿地线相连接.2.2 综合接地系统将沿着铁路线路两侧不同用途和不同电压的电气化、电力、通信、信号设备及其他金属构筑物的地线有机、合理的结合起来进入贯穿地线,以保证客运专线各系统、各设备之间实现等电位连接,减少不同设备、不同系统之间存在的电位差及可能造成的人身和设备的平安隐患〔尤其是信号和接触网专业〕.2.2.1 综合接地系统由贯穿地线、接地装置〔或接地极〕、引接线、接地端子以及接触网闪络保护接地装置等构成.2.2.2 综合接地系统采用沿铁路全线上、下行敷设两根贯穿地线方式,客运专线正线贯穿地线采用铜截面为70mm2的耐腐蚀并符合环保要求的接地铜缆.联络线、动车走行线贯穿地线采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆.2.3 信号楼采用综合防雷系统,严格执行铁建设［2007)年39号文件?铁路防雷、电磁兼容及接地工程技术暂行规定？、运基信号［2021)362号文件?关于印发对铁路信号设备雷电及电磁兼容综合防护进行补充规定的通知?等相关规定.信号楼避雷网〔带〕、综合地网,信号机械室法拉第屏蔽网由专业公司施工并验收.贯穿地线在电缆引入口外方接入综合地网扁钢.2.3.1 在信号机械室内设置平安接地聚集线、电源防雷接地聚集线、信号防雷接地聚集线、电缆芯线屏蔽接地聚集线、电缆钢带屏蔽接地聚集线,微机联锁站增加逻辑接地聚集线.2.3.2 室内设备按用途不同接入聚集线,ZPW2000A自闭综合柜的防雷地、平安地也分别接入不同的聚集线∙3施工准备3.1 作业准备3.1.1 施工作业层中所涉及的各种外部技术数据收集（1）做好技术交底工作,使参加施工的人员,对工程技术要求做到心中有数,技术交底要自上而下,逐级进行落实到班组.（2）贯穿地线材料进场,验收检测合格；回填用的中粗砂进场后,应及时进行取样检测，合格后才能使用.（3）严格质量检查制度.对各道工序,由作业班组先自检,再由质检人员检验,合格后方可进入下道工序. 3.2 材料要求3.2.1 接地装置成套材料型号、规格及制造质量应符合设计要求和施工标准.3.2.2 综合贯穿地线,必须使用外护套采用金属或合金制造,并具有耐腐蚀性能的贯穿地线.严禁使用高分子材料护套的贯穿地线.3.3 人员配置施工人员应结合施工方案.机械、人员组合、工期要求进行合理配置.作业工点负责人1人；技工人员2人；普工3—4人,劳务工10—30人.3.4 机具准备十字稿、铁锹、二锤、钢钎、喷灯、锯条、锲、砂纸、克丝钳、扳手、毛刷、毛笔、字模.3.5 技术准备：3.5.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题,熟悉标准和技术标准.制定施工平安保证举措,提出应急预案.对施工人员进行技术交底,对参加施工人员进行上岗前平安技术培训I,考核合格后持证上岗..3.5.2 外业技术准备（1）既有线监管方案、施工方案已提报,已与电务、工务、通信、车务、供电等治理单位召开了施工协调会,已共同确认了径路.（2）既有线开挖过道钻铤方案已编制审核,并进行了技术交底.（3）防护用的过道钢管（UPVC管〕、水泥槽已准备到位,桥上电缆槽已安装,桥隧防护贯穿地线材料已准备齐全.4施工工艺和方法4.1 施工工艺流程：测量定位T开挖沟槽T铺设底层土T埋置贯穿地线T铺设上层土T回填沟槽、碾压.4.2 施工方法4.2.1 一般规定（1〕贯穿全线的直接埋设的铜缆地线,其截面积应计算确定.对于新建时速200km∕h,客货共线自动闭塞铁路区段,贯穿地线的截面积宜采用不小于35mm2的裸铜缆.贯穿地线在电气上必须全线贯穿,接头处应采用搭接焊接方式.贯穿地线直埋地下，埋深不小于1m,接地电阻值应小于1∙.（2）贯穿地线与轨道电路的连接,应符合以下要求：1）贯穿地线间隔一定距离与轨道电路的连接一次,其间隔距离应满足轨道电路调整、分路、断轨检查功能；2）贯穿地线与轨道电路连接,必须通过完全横向连接线才能接至无绝缘轨道电路空心线圈或有绝缘轨道电路的扼流变压器中点.3）当上、下行两线的绝缘节之间的距离大于IOom时,必须增加一个空扼流变压器完成横向连接并接至贯穿地线.13）贯穿地线的综合使用1）通信、信号、红外线轴温监控系统及其他电子信息监控系统的接地装置,可接至贯穿地线.2）电力电缆的金属外皮、接触网杆塔集中地线可接至贯穿地线.3）沿线声屏障和隔离网、桥梁栏杆、雨棚等金属构件为预防电磁感应而采用的接地装置可接至贯穿地线4）电力装置地线、电气化接触网地线与通信、信号及其他电子信息监控系统地线在贯穿地线上的连接点的间隔应不小于25m.（4）贯穿地线的敷设1）贯穿地线与信号电缆同沟直埋于地下,并应埋在信号电缆下方,与土壤直接接触；2）当信号电缆敷设在石质地带的电缆槽内时,贯穿地线应在大地侧电缆槽底部敷设；3）当贯穿地线敷设在大桥上时,贯穿地线宜与桥墩上预留的根底接地体可靠连接；4）当贯穿地线敷设在长大隧道内时,宜与隧道内预留的接地体可靠连接.5）桥梁、隧道地段、车站范围及牵引变电所附近的区段应在铁路两侧敷设贯穿地线.6）客运专线应在铁路两侧敷设贯穿地线；新建20Okm/h客货共线铁路路基地段宜在铁路两侧敷设贯穿地线.7）160km∕h及以下铁路自动闭塞区段、电子设备集中区段可在一侧敷设贯穿地线.8）贯穿地线要求尽可能直,禁止形成环状：隧道、路堤、路堑、桥梁间的过渡地段贯穿地线应平顺连接.（5）两侧设有贯穿地线的区段,在适当地点应将两侧的贯穿地线作横向连接,并应满足以下要求:1）桥梁地段应通过梁体内的横向结构钢筋将两侧贯穿地线作横向连接.2）隧道地段通过环向接地钢筋等实现两侧贯穿地线的横向连接.3）路基地段贯穿地线间的横向连接,原那么上在每段轨道电路的中间点设一处；有条件时，横向连接线与贯穿地线同步埋设；条件不具备时,横向连接线可埋设于轨底不小于0∙6m处并采用热镀锌钢管防护举措.4）横向连接线与贯穿地线同材质、同截面.C6J距铁路20m范围内铁路建筑物的接地装置应与综合接地系统的贯穿地线可靠连接，并应满足以下要求：1）贯穿地线在信号楼上、下行两端应分别与其环形接地体连接,每端设2根连接线,2根连接线的间隔为2至3m.2）其他建筑物的地网应与贯穿地线可靠连接.（7）贯穿地线在路肩、桥梁、隧道之外的地点埋设时应设立埋设标志,并应满足以下要求：1）径路转向及分支处.2）穿越障碍物〔如大型管路、高压电缆等〕时.3）应与同径路电缆共用埋设标志.4）直线径路和无分支时,贯穿地线的埋设标志间距应与信号电缆的埋设标志间距相同.4.2.2 贯穿地线敷设U）测量定位：通过施工调查、探沟检查,定出贯穿地线沟施工具体位置,一般路基地段沿线路两侧各设一根,位于通信信号电缆槽下方30cm处.（2）开挖沟槽：首先先去除路基表层的道昨碎石并运走,然后敷设彩条布,开挖土石混合地段,满足电缆沟深度后,最后在电缆沟底部开挖沟槽,沟槽深35cm,宽IOCm；沟槽开挖挖成之后,测量复测贯穿地线的位置及沟槽的底标高.（3）铺设底层土：在沟槽内铺设4cm厚的细沙土,人工整平夯实.（4）埋置贯穿地线：成品贯穿地线为成卷电缆,根据路基及接触网位置的实际情况进行下料,将下好料的贯穿地线放进沟槽内，两端距路基边坡各150cm.（5）铺设上层土：在贯穿地线上铺设4cm厚的中粗砂和26Cm的细粒土,然后人工整平夯实.（6）有信号设备的位置,贯穿地线要预留分支引线.4.2.3 贯穿地线连接U）区间信号点箱盒内电缆与贯穿地线的连接：电缆的钢带、铝护套、内屏蔽四线组经冗余连接后在引至接地端子排上,用25mm2多股铜芯电缆〔使用SC25-8冷压铜端头〕从接地端子排上引至贯穿地线并与贯穿地线可靠连接.（2）信号机的平安地线与贯穿地线的连接：在电化区段,信号机要做平安接地装置,梯子与机构、机构与铜缆连接点要打磨干净,接触良好.（3）信号机机构与梯子用25mm2的铜缆连接,将25mm2的铜缆两端分别与①6mm和510mm的压接线环压接后，A6mm压接线环与机构遮光板用M6的螺栓连接；510mm的压接线环与梯子用M10螺栓连接.梯子与贯穿地线用25mm2铜缆连接,25mm2铜缆连接梯子一端用51Omm压接线环与之紧固,25mm2铜缆与贯穿地线连接采用焊接方法.(4)空芯线圈的防雷地线与贯穿地线的连接：空芯线圈中央点用Iomm2多股铜芯电缆(RNBIO-12冷压铜端头〕与防雷元器件相连接,防雷元器件的另一端用25mm2多股铜缆与贯穿地线可靠连接.注意：在电化区段要有两个防雷元器件串联使用.(5〕贯穿地线的接续、横向连接和T形分支引接采用铜质C形压接件进行连接；电缆槽内贯穿地线与接地端子间的连接采用L型连接器连接∙C形压接压力不小于12t,并且C形压接处应采取防腐举措.(6)接地的钢筋焊接要求:双边焊搭接长度不小于55mm;单边焊搭接长度不小于100mm;焊缝厚度不小于4mm.钢筋间十字交叉时采用直径14mm(lk<<25KA)或16mm(lk>25KA)的“L〃形钢筋进行焊接〔焊接长度同前〕.(7)贯穿地线的分支引接线采用与贯穿地线相同的工序和工艺埋设,在接触网位置和其他需要引分支电缆的地方,将地线采用C型连接器接出分支弓I接线,使用C型连接器时,先将电缆外皮用专用电工刀剖开,再用两个C型连接器将两个准备连接的铜缆平行扣紧,连接时C型连接器的净距限制在40〜50mm.然后采用不小于12t的专业液压钳压紧，最后用半导体防水、防腐自粘胶带将裸露的铜缆进行包裹：C型压接3液压钳（8〕贯穿地线在与桥台附近及每隔500m 路基设置一条横向连接线,横向连接线的规格、埋设深度、埋设工序及工艺与贯穿地线相同,横向连接线采用C 型连接器将左右线贯穿地线进行连接.5质量标准5.1 质量限制5.1.1 贯穿地线横向连接线埋设里程应准确,如因障碍物调整应与现场技术员商议.5.1.2 贯穿地线两端应采用防水胶布进行包裹,预防线缆埋地生锈.5.1.3 贯穿地线要求尽可能直,禁止形成环状;路堤、路堑、桥梁之间的过渡地段贯穿地线应平顺连接.5.2 质量检验5.2.1 贯穿地线敷设质量应符合相关技术标准的规定.（1）路基上综合接地贯穿地线及分支引接线的埋设应与路基同步实施,不应因其施工而损坏、影响路基的稳固与平安.（2）在进行大面积埋设前,应选取有代表性的地段作为试验段,分别进行贯穿地线、分支引接线工艺试验,确定施工工序和工艺参数,并报监理单位确认.（3）综合接地贯穿地线及分支引接线设置位置、方式、施工方法应符合设计要求.检验数量：施工单位、监理单位全部检验.镀锡铜线压接鼻子 贯穿地线C 型压接件连接检验方法：观察是否按工艺试验确定的施工工序和工艺参数埋设,测量设置位置.6平安、环保、文明施工等技术举措6.1 平安技术举措6.1.1 施工人员进入现场,必须穿平安防护服,戴平安帽,并根据相关要求配置其他防护用品〔平安帽、平安带、防护灯、通讯工具等〕.应设平安防护员,要持证上岗,带齐防护用具.6.1.2 仓库必须专人看守,按消防要求配备灭火器材.禁止存放易燃、易爆、有毒物品,不准用易燃油擦洗地面及设备.6.1.3 临时照明应使用标准作业灯,使用临时电源时应设置带有漏电保护装置的配电箱,临时用电应设专人治理.机具的电源线不宜过长、过细,原那么上就近使用电源插座,预防电源线磨损造成漏电.严禁借用既有信号设备的电源.6.1.4 5级风以上禁止登高作业.6.1.5 机具、材料存放不得侵入限界.6.1.6 贯穿地线应整洁地卷绕在电缆盘上.电缆盘筒体半径不小于地线外径的30倍.地线两端应采用专用套封头. 6.1.7 贯穿地线应妥善存放,预防进水或受潮,预防日光长期照射.6.1.8 装卸时严禁从高出抛下装有贯穿地线的线盘,产品在运输中应预防线盘间碰撞、摩擦或其他机械损伤.6.1.9 线盘不允许平放贮存及以平放方式吊装及运输,以防线盘损坏伤及产品.6.1.10 贯穿地线线盘滚动方向应与线盘所标方向一致.6.1.11 贯穿地线敷设好后,应进行密封、封头等项工作,每天必须封头防护,另外假设遇雨雪天气应随时封头防护,以防潮气侵入.6.1.12 必须敷设彩条布,预防污染道床.6.2 环境保护举措6.2.1 保护好驻地与施工范围内的植被和绿化设施,在施工中取土、弃土、排污等须按设计文件和业主与当地环保部门签订的有关协议和要求处理,符合设备治理单位的要求.施工场地做到每日一小扫,每周一大扫,并将废、旧料垃圾运至指定地点.6.2.2 施工场地围栏从美学角度进行设计,保持与周边环境及自然景观协调,施工场地上的材料与机械按规划摆放和停放.6.2.3 凡对环境有污染的施工废弃物,必须征得业主和当地环保部门同意后,在指定的地点排放、堆码、掩埋或销毁.6.2.4 机械设备保持清洁整洁的外观形象,所有施工车辆、燃油动力机械设备的废气排放到达国家和地方的相关排放标准.6.2.5 切割、机械打孔等作业选用高效低噪声小的施工机具,邻近商业区、居民区及办公区时采取噪声隔离举措.所有易产生噪声污染的施工工程,不安排在夜间施工,预防影响市民休息.6.2.6工程使用的燃料、油漆、溶剂等腐蚀、有毒、有害化学物品,存放于化学危险品专用仓库,有专人保管发放,工程使用完毕后的多余局部集中回收,按有毒有害品销毁处理程序执行，不得随意倾倒、燃烧、填埋.6.3 文明施工6.3.1 施工现场显目位置设置平安、质量宣传标语及平安警示牌.6.3.2 危险作业的场所应悬挂危险警示标志.6.3.3 施工现场人员均佩证上岗.6.3.4 离开时,将施工过程中产生的废弃物及时回收,统一处理,做到人走料清场地净.6.3.5 施工便道上不得堆放任何杂物.6.3.6 工地材料堆码整洁.6.3.7 尽量减少施工中的噪音和夜间施工.品及半成品保护举措7.1对房建专业墙体、照明、空调、静电地板等成品,墙体采用塑料布或彩条布防护,不能污损、破坏、私拉乱接电线.7.1挖沟不得造成道床污染,道硝必须恢复、捣鼓良好.电缆沟必须夯实,不得引起滑坡等不良情况.8刚性要求9其他应注意的问题10附表及附。

防雷工程技术交底1.背景介绍防雷工程是指针对建筑物、设备及周边环境中可能发生的雷电活动，采取一系列的防雷措施，以保护人员和财产的安全。

本文将详细介绍防雷工程的技术要点和交底内容。

2.防雷工程的重要性雷电活动可能对建筑物和设备造成严重的损害，甚至危及人员的生命安全。

因此，进行防雷工程是非常必要的。

防雷工程的目标是通过合理的规划和设计，确保建筑物和设备能够有效地抵御雷电活动的影响，保护人员和财产的安全。

3.防雷工程的技术要点3.1 雷电保护等级划分根据建筑物和设备的重要性和所处环境的雷电活动情况，将其划分为不同的雷电保护等级。

常见的雷电保护等级有四级，分别为1级、2级、3级和4级。

不同等级对应不同的防雷措施和设备。

3.2 外部防雷措施外部防雷措施主要包括建筑物的避雷针和避雷网。

避雷针是通过将导电材料高耸于建筑物顶部，以引导雷电放电到地面，从而保护建筑物和设备。

避雷网则是通过在建筑物外部设置导电网格，将雷电放电到地面，起到保护作用。

3.3 内部防雷措施内部防雷措施主要包括设备的接地和防雷保护器的安装。

设备的接地是将设备与地面进行良好的电气连接，以确保雷电放电时能够迅速地通过接地系统排除。

防雷保护器则是通过检测雷电电压和电流的变化，及时引导雷电放电，保护设备免受雷击。

3.4 防雷材料的选择在防雷工程中，选择合适的防雷材料非常重要。

常见的防雷材料有导电材料、避雷针、避雷网等。

这些材料具有良好的导电性能和耐腐蚀性能，能够有效地引导和排除雷电放电。

4.防雷工程技术交底内容4.1 防雷工程的设计图纸和规范在防雷工程技术交底中，首先需要交底的是防雷工程的设计图纸和规范。

设计图纸应包括建筑物和设备的布置图、避雷针和避雷网的布置图等。

规范应包括防雷保护等级划分、材料选择、施工要求等。

4.2 外部防雷措施的交底外部防雷措施的交底内容包括避雷针和避雷网的安装位置、材料选择、施工要求等。

具体包括避雷针的高度、数量和布置方式，避雷网的导电材料和网格间距等。

防雷接地工程技术交底一、任务背景为了保障建造物及其设备的安全运行，防止雷击等自然灾害对建造物及其设备造成损坏，防雷接地工程技术交底成为必要的工作环节。

本文将详细介绍防雷接地工程技术交底的相关内容。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物及其设备与地面形成良好的电气连接，以达到安全防护的目的。

该工程主要包括以下几个方面的内容：1. 设计方案根据建造物的结构特点、用途及周边环境条件，制定合理的防雷接地设计方案。

设计方案应包括接地装置的布置、接地体的选型和材料、接地电阻的计算等。

2. 材料准备根据设计方案，准备所需的接地装置材料。

常用的接地装置材料包括铜排、镀锌钢材、接地电极等。

材料的选择应符合国家相关标准，并具备良好的导电性能和耐腐蚀能力。

3. 施工流程施工前应制定详细的施工方案，明确施工流程和安全措施。

施工流程主要包括接地装置的布置、接地电极的埋设、接地体的连接等。

施工过程中应注意施工质量，确保接地装置与地面的良好接触。

4. 检测验收施工完成后，应进行防雷接地工程的检测验收。

检测内容主要包括接地电阻的测量、接地装置的连接性能等。

验收合格后，方可投入使用。

三、技术要求为确保防雷接地工程的有效性和可靠性，以下是防雷接地工程的技术要求：1. 接地电阻要求根据建造物的用途和要求，接地电阻应符合相关标准的要求。

普通来说，低电阻值能提供更好的防雷保护效果。

常见的接地电阻要求为不大于10欧姆。

2. 接地装置的布置接地装置的布置应根据建造物的结构特点和用途来确定。

普通来说，接地装置应均匀分布在建造物周围，以确保接地电阻的均匀性。

3. 接地体的选型和埋设接地体的选型应根据建造物的土壤电阻率、湿度等条件来确定。

常见的接地体包括接地电极、接地网等。

接地体的埋设深度应符合相关标准的要求，普通为1.5米以上。

4. 接地装置的连接性能接地装置的连接性能是防雷接地工程的重要指标之一。

接地装置的连接应坚固可靠，接地装置与接地体之间的连接电阻应符合相关标准的要求。

一、交底目的为确保施工现场及人员的安全，防止雷击事故的发生，特进行防雷安全技术交底。

本交底旨在明确防雷措施、操作规程和应急处理方法，提高全员防雷安全意识。

二、适用范围本交底适用于施工现场、临时生活区、建筑设施、电气设备等所有可能遭受雷击的区域和设备。

三、防雷安全措施1. 避雷针安装- 位于山区、多雷地区的变电所、配电所应安装独立避雷针。

- 高压架空线路及变压器高压侧应安装避雷器或放电间隙。

2. 防雷接地系统- 施工现场及临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物、塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。

- 高度在20m以上的大钢模板，应及时与建筑物的接地线连接。

3. 接地体安装- 采用镀锌材料制作接地体，包括扁钢、角钢、圆钢、钢管、铅丝等。

- 按设计要求标定位置，将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好。

- 在室外地面以下将主筋焊好连接板，清除药皮，并用色漆做好标记。

4. 防雷引下线暗敷设- 按设计要求找出全部引下线主筋位置，用油漆作好标记。

- 距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层。

四、操作规程1. 接地体安装- 按设计图纸尺寸位置要求，标好位置。

- 将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好。

- 在室外地面以下将主筋焊好连接板，清除药皮。

- 用色漆做好标记，及时请质检部门进行隐检，并做好隐检记录。

2. 防雷引下线暗敷设- 按设计要求找出全部引下线主筋位置，用油漆作好标记。

- 距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层。

五、应急处理1. 发现雷击现象- 立即切断电源，确保人员安全。

- 对被雷击的设施进行检查，必要时进行修复。

2. 发生雷击事故- 立即组织人员撤离危险区域。

- 对受伤人员进行救治，并报告相关部门。

六、注意事项1. 施工现场及临时生活区应定期检查防雷设施，确保其完好有效。

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项安全工程。

在建造物中，由于雷电活动的存在，如果不进行有效的防雷接地工程，将会给建造物和人员带来巨大的安全隐患。

因此，进行防雷接地工程技术交底是确保建造物安全的重要环节。

二、防雷接地工程的目的防雷接地工程的主要目的是将雷电击中建造物时产生的雷电能量引导到地面，以保护建造物和人员的安全。

通过合理的设计和施工，确保建造物的防雷接地系统能够有效地将雷电能量导入地下，减少雷电对建造物的伤害。

三、防雷接地工程的基本原理1. 接地电阻原理：防雷接地工程的核心是降低接地电阻。

接地电阻越小，对雷电的导引能力越强。

因此，在进行防雷接地工程时，需要选择合适的接地材料和接地方式，确保接地电阻能够达到规定的要求。

2. 接地装置原理：防雷接地工程中常用的接地装置有接地网和接地体。

接地网是由多根导体组成，埋入地下形成一个导电网络，用于导引雷电能量。

接地体是单根导体，通过埋入地下来实现接地。

四、防雷接地工程的设计要求1. 建造物类型和用途：不同类型和用途的建造物对防雷接地工程的要求不同。

根据建造物的特点，确定合适的接地装置和接地电阻要求。

2. 地质条件：地质条件对防雷接地工程有一定影响。

需要进行地质勘测，了解地下土壤的电阻率和含水量等参数，以便选择合适的接地方式和材料。

3. 接地装置的布置：根据建造物的结构和布局，合理布置接地装置。

接地装置应尽量挨近建造物，减少接地导线的长度，降低接地电阻。

4. 接地电阻的要求：根据国家标准和相关规范，确定建造物防雷接地电阻的要求。

普通要求建造物的接地电阻不大于10Ω，以确保良好的接地效果。

五、防雷接地工程的施工步骤1. 确定施工方案：根据设计要求和实际情况，制定防雷接地工程的施工方案。

包括接地装置的布置、接地材料的选择和施工工艺等。

2. 土方开挖：根据设计要求，进行土方开挖，埋设接地装置。

土方开挖的深度和尺寸应符合规范要求。

一、交底目的为确保施工现场和建筑物防雷系统的安全有效运行，防止雷击事故发生，特制定本安全技术交底。

二、交底内容1. 防雷系统概述（1）防雷系统是保护建筑物、设备、人员等免受雷击损害的重要设施。

（2）防雷系统包括防雷装置、接地装置和防雷保护装置。

2. 防雷装置（1）独立避雷针：适用于位于山区、多雷地区的变电所、配电所等。

（2）避雷带：适用于建筑物、构筑物等。

（3）避雷网：适用于高层建筑物、构筑物等。

（4）避雷针、避雷带、避雷网等防雷装置的设置应满足设计要求。

3. 接地装置（1）接地装置是防雷系统的核心部分，其主要作用是将雷电流迅速导入大地，保护建筑物和设备免受雷击损害。

（2）接地装置应选用合格的接地体材料，如镀锌圆钢、扁钢等。

（3）接地装置的接地电阻应符合设计要求，一般不应大于10Ω。

4. 防雷保护装置（1）防雷保护装置主要包括避雷器、防雷浪涌保护器等。

（2）避雷器应选用合格的避雷器，其额定电压和电流应符合设计要求。

（3）防雷浪涌保护器应选用合格的浪涌保护器，其额定电压和电流应符合设计要求。

5. 施工安全注意事项（1）施工人员应熟悉防雷系统的设计、施工和验收规范。

（2）施工过程中，应确保施工现场的电气设备、线路等符合防雷要求。

（3）施工人员应穿戴符合要求的个人防护用品，如安全帽、绝缘手套等。

（4）施工过程中，应严格按照操作规程进行施工，防止发生触电、坠落等事故。

（5）施工完成后，应对防雷系统进行检测，确保其符合设计要求。

6. 交底要求（1）施工人员应认真听取交底内容，并做好记录。

（2）施工过程中，应严格执行安全技术措施，确保施工安全。

（3）施工完成后，应进行自检，确保防雷系统符合设计要求。

三、交底人（姓名）四、接受交底人（姓名）五、交底时间（年月日）六、备注1. 本交底适用于施工现场及建筑物防雷系统的施工、安装、检测和维护。

2. 施工过程中，如遇特殊情况，应立即停止施工，并报请相关人员进行处理。

3. 本交底内容如有变更，以最新版本为准。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。

首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。

如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。

保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。

如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。

2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。

在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。

2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。

测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。

由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。

2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

一、交底目的为确保施工现场及建筑物在雷电天气下的安全，防止雷电灾害事故的发生，特制定本安全技术交底。

通过本次交底，使全体施工人员了解防雷检测的相关知识，掌握防雷检测的操作规程，提高施工人员的安全意识和操作技能。

二、交底内容1. 防雷检测基础知识（1）雷电的产生及危害：雷电是一种自然现象，具有强大的破坏力。

雷电灾害会造成建筑物损坏、设备损坏、火灾、爆炸等事故，严重威胁人身安全。

（2）防雷装置的作用：防雷装置可以有效地引导雷电流，将雷击能量分散到大地，保护建筑物和设备免受雷击损害。

2. 防雷检测项目及标准（1）接闪器检测：检查接闪器安装位置、规格、网格尺寸、焊接质量、防腐处理等是否符合设计要求。

（2）引下线检测：检查引下线布置形式、平均距离、数量、与接闪器连接过渡电阻等是否符合设计要求。

（3）接地装置检测：检查接地装置隐蔽工程记录、填土情况、与其它独立接地体距离、工频接地电阻等是否符合设计要求。

（4）防雷测试：对防雷装置进行工频接地电阻测试，确保接地电阻符合设计要求。

3. 防雷检测操作规程（1）检测人员应具备相关资质，熟悉防雷检测技术规范。

（2）检测前应准备好检测仪器、工具及安全防护用品。

（3）检测过程中，应严格按照检测项目及标准进行操作。

（4）检测过程中，如发现安全隐患，应立即采取措施进行处理。

（5）检测完成后，应整理检测数据，填写检测报告。

4. 防雷检测注意事项（1）检测人员应佩戴安全帽、绝缘手套等安全防护用品。

（2）检测过程中，应确保检测仪器、工具的完好，避免发生意外事故。

（3）检测现场应设置警示标志，防止无关人员进入。

（4）检测过程中，如遇恶劣天气，应立即停止检测，确保人员安全。

三、交底要求1. 施工单位应组织全体施工人员进行防雷检测安全技术交底。

2. 施工人员应认真学习本交底内容，掌握防雷检测操作规程。

3. 施工单位应定期对施工人员进行防雷检测安全技术培训，提高施工人员的安全意识和操作技能。

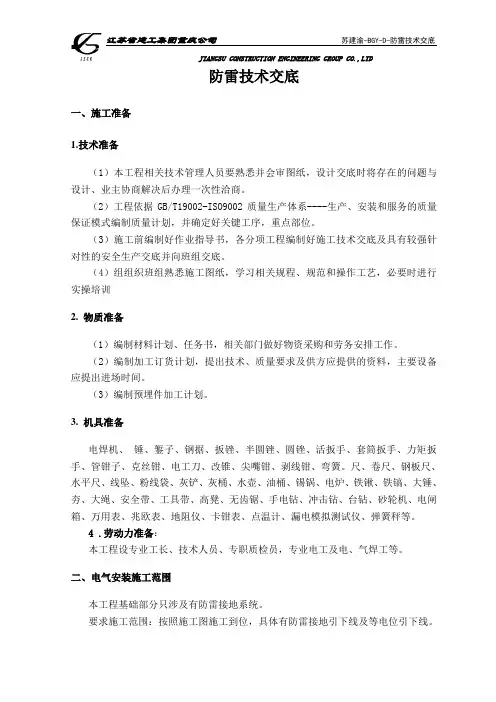

防雷技术交底一、施工准备1.技术准备（1）本工程相关技术管理人员要熟悉并会审图纸，设计交底时将存在的问题与设计、业主协商解决后办理一次性洽商。

（2）工程依据GB/T19002-ISO9002质量生产体系----生产、安装和服务的质量保证模式编制质量计划，并确定好关键工序，重点部位。

（3）施工前编制好作业指导书，各分项工程编制好施工技术交底及具有较强针对性的安全生产交底并向班组交底。

（4）组组织班组熟悉施工图纸，学习相关规程、规范和操作工艺，必要时进行实操培训2. 物质准备（1）编制材料计划、任务书，相关部门做好物资采购和劳务安排工作。

（2）编制加工订货计划，提出技术、质量要求及供方应提供的资料，主要设备应提出进场时间。

（3）编制预埋件加工计划。

3. 机具准备电焊机、锤、錾子、钢据、扳锉、半圆锉、圆锉、活扳手、套筒扳手、力矩扳手、管钳子、克丝钳、电工刀、改锥、尖嘴钳、剥线钳、弯簧。

尺、卷尺、钢板尺、水平尺、线坠、粉线袋、灰铲、灰桶、水壶、油桶、锡锅、电炉、铁锹、铁镐、大锤、夯、大绳、安全带、工具带、高凳、无齿锯、手电钻、冲击钻、台钻、砂轮机、电闸箱、万用表、兆欧表、地阻仪、卡钳表、点温计、漏电模拟测试仪、弹簧秤等。

4 .劳动力准备：本工程设专业工长、技术人员、专职质检员，专业电工及电、气焊工等。

二、电气安装施工范围本工程基础部分只涉及有防雷接地系统。

要求施工范围：按照施工图施工到位，具体有防雷接地引下线及等电位引下线。

三、系统简介1.防雷接地系统：本工程利用地梁、柱子内2根∮16mm钢筋作为引下线，人工挖孔桩基础桩筋及地梁中∮16mm钢筋作为接地极。

其中预留外引接地极联结点，兼防雷测试点共6处。

水、电井内敷设防雷接地引下线：采用40×4镀锌扁钢通长敷设。

电梯井内敷设防雷接地引下线：采用40×4镀锌扁钢通长敷设。

电气重复接地、建筑物防雷接地、弱电接地及等电位联结共用接地装置，为综合接地方式，接地电阻要求不大于1Ω，测试点处预留孔洞，并预埋100×100×6的测试板；在屋面用Φ12镀锌圆钢作避雷带。

防雷工程技术交底一、背景介绍防雷工程技术交底是指在建造、设备或者其他工程项目中，为了防止雷电对工程造成伤害，需要向相关人员进行技术交底，详细介绍防雷工程的相关知识、操作方法和注意事项。

二、技术交底内容1. 雷电的形成和危害：雷电是大气中的一种自然现象，由于大气中的电荷分布不均导致的放电现象。

雷电对建造、设备等工程造成的危害包括直接打击、感应电流、电磁波辐射等。

2. 防雷工程的基本原理：防雷工程的基本原理是通过合理布置和使用导电材料，将雷电的电流引导到地下，从而保护建造、设备等工程免受雷击的侵害。

3. 防雷工程的分类：根据不同的工程特点和需求，防雷工程可以分为外部防雷和内部防雷两类。

外部防雷主要是通过建立避雷针、避雷网等设施，将雷电引导到地下；内部防雷主要是通过安装避雷器、接地装置等，保护建造内部的设备免受雷击的伤害。

4. 防雷工程的设计要求：在进行防雷工程设计时，需要考虑建造的结构特点、周围环境的雷电频率、设备的灵敏度等因素。

设计要求包括避雷针的高度、避雷网的布置密度、接地装置的材料和规格等。

5. 防雷工程的施工步骤：防雷工程的施工步骤包括勘察设计、材料采购、施工准备、施工过程和验收等。

在施工过程中，需要注意安全防护、施工质量等方面的要求。

6. 防雷工程的检测和维护：防雷工程的检测和维护是确保防雷系统正常运行的关键。

检测内容包括避雷针的接地电阻、避雷网的接地电阻、避雷器的工作状态等。

维护工作包括定期清理避雷装置、检查接地装置等。

三、技术交底注意事项1. 交底人员要具备一定的防雷工程知识和经验，能够清晰、准确地传达相关信息。

2. 交底内容要结合实际工程项目进行讲解，注重实用性和可操作性。

3. 交底过程中要注意与听众的互动，解答他们可能提出的问题，确保信息的传递和理解。

4. 交底材料要清晰、简洁，可以使用图表、图片等辅助工具，提高交底效果。

5. 交底结束后，要进行总结和复盘，对交底内容进行评估和改进，以提高交底质量。

一、交底目的为确保施工现场防雷设施的安全施工，提高施工人员的安全意识，防止雷击事故的发生，特进行防雷施工安全技术交底。

二、交底内容1. 施工人员安全要求- 所有参与防雷施工的员工必须经过专业培训，了解防雷基本知识和操作技能。

- 进入施工现场必须穿戴好个人防护用品，如安全帽、防滑鞋等。

- 严禁酒后作业，确保施工人员的身体状况符合工作要求。

2. 施工现场安全措施- 施工现场应设置明显的警示标志，提醒施工人员注意防雷安全。

- 雷雨天气严禁进行露天防雷施工，如需施工，应采取有效防护措施。

- 施工现场应保持良好的排水系统，防止积水。

3. 防雷施工技术要点- 防雷接地系统应按照设计要求施工，确保接地电阻符合规范。

- 接地体应选用符合标准的材料，埋设深度应符合设计要求。

- 防雷引下线应沿建筑物外墙敷设，并做好固定和防腐处理。

- 防雷装置的安装位置应符合设计要求，确保防雷效果。

4. 防雷施工操作规程- 施工前应仔细检查防雷材料，确保质量合格。

- 施工过程中应严格按照操作规程进行，不得擅自更改设计。

- 防雷接地系统施工过程中，应定期检测接地电阻，确保符合规范要求。

- 防雷引下线施工时，应注意与建筑物外墙面保持一定距离，避免损坏。

5. 事故处理- 发生雷击事故时，应立即停止施工，切断电源，组织人员进行现场救援。

- 同时，应及时上报事故情况，配合相关部门进行调查处理。

三、交底人员- 施工单位：XXX- 建设单位：XXX- 工程名称：XXX- 工程部位：XXX- 安全负责人：XXX- 工长：XXX- 班长：XXX四、交底日期- 年月日五、交底记录- 请参加交底人员认真阅读以上内容，并在以下记录表上签字确认。

交底人员签字：____________________备注：- 本安全技术交底模板仅供参考，具体施工内容应根据工程实际情况进行调整。

- 施工过程中，如遇特殊情况，应及时调整施工方案，并重新进行安全技术交底。

一、交底对象全体施工人员、监理人员及项目管理人员。

二、交底时间年月日三、交底内容1. 背景及目的为确保施工现场及施工人员的人身安全，防止雷击事故的发生，特制定本安全技术交底。

2. 防雷基本原理防雷的基本原理是：通过接地装置将雷击电流迅速导入大地，防止电流对人员和设备造成伤害。

3. 防雷设施及要求（1）避雷针：应安装在建筑物最高点，确保避雷针与建筑物接地系统连接良好。

（2）避雷带：应沿建筑物四周敷设，每隔一定距离与接地装置连接。

（3）接地装置：应采用镀锌圆钢或扁钢，埋设深度不小于0.5米，接地电阻不大于10Ω。

4. 防雷措施（1）施工现场临时设施及施工机械应采取防雷措施，如安装避雷针、避雷带等。

（2）施工现场临时用电线路应采用三相五线制，并设置防雷接地装置。

（3）施工人员应穿戴防雷用品，如防雷服、防雷鞋等。

（4）施工期间，如遇雷雨天气，应立即停止施工，人员迅速撤离施工现场。

5. 雷击事故处理（1）发生雷击事故时，应立即切断事故现场电源，防止火情发生。

（2）对受伤人员进行急救，并迅速拨打急救电话。

（3）保护现场，待相关部门进行调查处理。

6. 注意事项（1）施工过程中，应加强对防雷设施的检查和维护，确保其完好。

（2）施工人员应提高防雷意识，掌握防雷基本知识。

（3）雷雨天气，严禁在施工现场及附近的高处作业。

四、交底要求1. 施工单位应将本安全技术交底作为施工过程中的一项重要工作，确保每位施工人员、监理人员及项目管理人员熟悉并掌握。

2. 施工单位应定期对防雷设施进行检查和维护，确保其完好。

3. 施工单位应加强对施工人员的培训，提高其防雷意识。

五、附则1. 本安全技术交底自发布之日起实施。

2. 本安全技术交底由施工单位负责解释。

六、交底人（签名）七、接受交底人（签名）八、日期年月日。

防雷工程技术交底一、概述防雷工程技术交底是指在工程施工前，由施工单位向相关人员进行防雷工程的技术交底，以确保工程在雷电活动频繁的地区能够有效地防护雷电对建筑物和设备的危害。

本文将详细介绍防雷工程技术交底的内容和要求。

二、交底内容1. 雷电基础知识交底人员应向施工人员介绍雷电的基本概念、雷电的形成原理以及雷电对建筑物和设备的危害。

同时，还需说明雷电的频率和强度在不同地区和季节的变化情况，以便施工人员了解雷电活动的规律。

2. 防雷设备和材料交底人员应详细介绍防雷设备和材料的种类、规格、安装位置和使用方法。

包括避雷针、避雷网、避雷带、避雷线等防雷设备的选择和安装要求，以及防雷材料的使用方法和注意事项。

3. 防雷施工要求交底人员应向施工人员讲解防雷施工的具体要求，包括施工过程中的安全措施、防雷设备的安装步骤和验收标准。

同时，还需强调施工人员在操作过程中应注意的事项，如避免金属工具接触防雷设备、合理布置避雷线的走向等。

4. 防雷维护和检修交底人员应向施工人员介绍防雷设备的日常维护和定期检修要求。

包括定期清理避雷针、检查避雷网和避雷带的连接情况、测试避雷线的接地电阻等。

同时，还需告知施工人员如何处理设备损坏和故障的情况，以确保防雷设备的正常运行。

三、交底要求1. 交底人员的资质要求交底人员应具备相关的防雷工程知识和经验，能够准确、清晰地向施工人员传达防雷工程的技术要求和操作方法。

建议交底人员具备相关的防雷工程技术资格证书。

2. 交底时间和形式交底应在工程施工前进行，确保施工人员在开始工作之前已经了解了防雷工程的相关知识和要求。

交底可采用现场讲解、图文展示、视频演示等形式，以确保交底内容的准确传达。

3. 交底记录和签字确认交底人员应制作交底记录，并要求施工人员在交底记录上签字确认，以便后续追溯和验收。

交底记录应包括交底时间、交底内容、参与人员名单等信息。

四、交底效果评估为了评估防雷工程技术交底的效果，可进行后续的施工过程监督和防雷设备的验收。

防雷工程技术交底引言概述：防雷工程技术交底是指在建设项目中，防雷工程施工前，由施工单位向相关人员进行技术交底，明确防雷工程的施工要求和注意事项，以确保工程的质量和安全。

本文将从四个方面详细阐述防雷工程技术交底的内容。

一、防雷工程施工要求1.1 防雷设施的选材：详细介绍防雷设施的材料选择标准，如导体材料、接地装置材料等，确保其具备良好的导电性和耐腐蚀性。

1.2 防雷设施的布置：阐述防雷设施的布置原则，包括合理的设备间距、导体的接地方式等，确保防雷设施的覆盖范围和效果。

1.3 防雷设施的施工工艺：详细介绍防雷设施的施工步骤和要求，包括导体的安装、接地装置的固定等，确保施工质量和安全。

二、防雷设备的检测与验收2.1 检测标准与方法：介绍防雷设备的检测标准和方法，如雷电流检测、接地电阻测量等，确保设备符合相关规范和要求。

2.2 检测记录与报告：强调记录检测过程中的数据和结果，并撰写详细的检测报告，以备后续验收和维护。

2.3 防雷设备的验收标准：阐述防雷设备验收的标准和要求，包括设备的可靠性、接地电阻值等，确保设备的正常运行和有效防护。

三、防雷设备的维护与管理3.1 定期巡检：强调定期对防雷设备进行巡检，检查设备的完好性和接地装置的连接情况，及时发现并排除隐患。

3.2 维护保养：介绍防雷设备的常规维护保养措施，如清洁设备表面、检查接地装置的腐蚀情况等，确保设备的长期可靠运行。

3.3 管理档案：强调建立完善的防雷设备管理档案，包括设备的购置、维护记录等，方便设备管理和历史追溯。

四、防雷工程事故应急处理4.1 应急预案：介绍建立防雷工程事故应急预案的重要性，并详细阐述预案内容，包括事故报警、人员疏散等，确保在事故发生时能够及时有效地处置。

4.2 应急演练：强调定期进行防雷工程事故应急演练，提高人员的应急处理能力和协同配合能力，确保事故处理的迅速和准确。

4.3 事故调查与分析：阐述事故发生后的调查与分析工作，包括事故原因的查明和责任的追究，以避免类似事故再次发生。

防雷接地工程技术交底引言概述：防雷接地工程技术交底是指在建设工程中，对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。

防雷接地工程是建造物必备的安全设施，它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。

本文将从设计、施工、监测等方面，详细介绍防雷接地工程技术交底的内容。

一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中，需要遵循以下原则：1.1.1 合理布置接地装置：根据建造物的结构特点和雷电活动规律，合理布置接地装置，确保接地系统能够有效地引导雷电电流。

1.1.2 选择适当的接地材料：根据建造物的具体情况，选择合适的接地材料，如铜材、镀锌钢材等，以确保接地系统的导电性能。

1.1.3 考虑接地系统的稳定性：在设计过程中，需要考虑接地系统的稳定性，采取适当的措施，防止接地电阻过大或者过小，影响接地效果。

1.2 接地系统设计步骤在进行防雷接地工程设计时，需要按照以下步骤进行：1.2.1 确定建造物的雷电保护等级：根据建造物的用途和重要性，确定雷电保护等级，为接地系统的设计提供基础。

1.2.2 测量土壤电阻率：通过测量土壤电阻率，确定接地系统的设计参数，如接地电阻值。

1.2.3 设计接地装置：根据建造物的结构和雷电活动规律，设计接地装置的布置方式和数量，并进行合理的计算和选择。

1.3 接地系统设计注意事项在进行防雷接地工程设计时，需要注意以下事项：1.3.1 避免接地系统与其他金属结构共用：为了避免接地系统与其他金属结构的相互干扰，应尽量避免接地系统与其他金属结构共用。

1.3.2 避免接地系统与电力系统共用：为了避免接地系统与电力系统的干扰，应尽量避免接地系统与电力系统共用。

1.3.3 确保接地系统的可靠性：在设计过程中，需要考虑接地系统的可靠性，采取适当的措施，确保接地系统的稳定性和耐久性。

二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前，需要进行以下准备工作：2.1.1 制定施工方案：根据设计要求，制定详细的施工方案，包括施工工序、施工方法、施工材料等。

一、交底目的为确保施工现场和建筑物的安全，防止雷击事故发生，提高全体施工人员的安全意识和操作技能，特进行防雷保护安全技术交底。

二、交底内容1. 防雷基础知识- 雷电的形成原因及危害。

- 防雷保护的基本原理和重要性。

- 常见的防雷措施及设备。

2. 防雷设施及设备- 独立避雷针：适用于山区、多雷地区或重要建筑物。

- 避雷器：用于保护高压架空线路及变压器高压侧。

- 防雷接地装置：包括接地体、接地引下线、接地干线等。

3. 防雷接地系统- TN-S系统：保护导体和中性导体分离接地系统。

- TT系统：保护导体就地接地系统。

- TN-C系统：保护导体和中性导体共用接地系统。

4. 防雷接地施工要求- 接地体材料：应选用镀锌圆钢、扁钢等。

- 接地体埋设深度：一般不少于0.6米。

- 接地电阻：应符合设计要求，一般不得大于10Ω。

- 接地引下线：应选用镀锌圆钢或扁钢，埋设深度应与接地体相同。

5. 防雷接地验收- 接地电阻测试：使用接地电阻测试仪进行测试，确保接地电阻符合设计要求。

- 接地引下线检查：检查接地引下线是否完好，有无腐蚀现象。

- 防雷设施检查：检查避雷针、避雷器等设施是否完好，有无损坏。

三、操作注意事项1. 施工人员必须熟悉防雷保护安全技术，并严格按照操作规程进行施工。

2. 防雷接地施工前，应进行现场勘察，了解现场环境，制定合理的施工方案。

3. 施工过程中，应确保施工人员的人身安全，避免发生触电、坠落等事故。

4. 施工完成后，应进行防雷接地验收，确保防雷设施及设备符合设计要求。

四、应急措施1. 雷电天气时，应立即停止户外施工，人员迅速撤离至安全地带。

2. 发现防雷设施及设备损坏，应立即停止使用，并报告相关部门进行处理。

3. 发生雷击事故，应立即切断电源，并进行现场救援。

五、交底人及接受交底人员交底人：[姓名]接受交底人员：[姓名]六、日期[年] [月] [日]七、备注本交底内容仅供参考，具体施工要求以设计图纸及规范为准。
