防雷安全技术交底

一、工程名称：____________________________二、施工单位：____________________________三、建设单位：____________________________四、设备名称：____________________________五、作业内容：____________________________六、交底部门：____________________________七、交底人：____________________________八、施工期限：____________________________ 至 ____________________九、接受交底班组或员工签名：____________________________十、交底内容：1. 防雷工程概述（1）防雷工程的目的：保障建筑物及设备免受雷击损害，确保人身安全。

（2）防雷工程的范围：包括建筑物、构筑物、设备、线路等。

（3）防雷工程的标准：依据国家标准《建筑物防雷设计规范》等相关法规。

2. 防雷工程安全技术措施2.1 设计阶段（1）根据建筑物的高度、形状、用途等，选择合适的防雷类别。

（2）合理设计防雷接地系统，确保接地电阻满足要求。

（3）合理布置防雷设施，如避雷针、避雷带、避雷网等。

2.2 施工阶段（1）严格按照设计图纸进行施工，确保施工质量。

（2）对施工人员进行防雷安全培训，提高安全意识。

（3）加强施工现场的安全管理，确保施工安全。

2.3 工程验收阶段（1）对防雷工程进行自检、互检、专检，确保工程质量。

（2）对防雷接地系统进行检测，确保接地电阻符合要求。

（3）对防雷设施进行检测，确保其功能正常。

3. 防雷工程安全操作规程3.1 人员安全（1）施工人员必须佩戴安全帽、安全带等防护用品。

（2）高空作业人员必须系好安全带，并配备安全绳。

（3）禁止酒后作业、疲劳作业。

3.2 设备安全（1）施工设备必须符合国家相关安全标准。

防雷工程技术交底【防雷工程技术交底】一、项目背景介绍防雷工程是指通过采取各种措施和技术手段，保护建造物、设备和人员免受雷电侵害的工程。

本次工程涉及的是某高层建造物的防雷工程技术交底。

二、工程范围及要求1. 工程范围：本次防雷工程涉及的范围包括建造物外墙、屋顶、设备等部位。

2. 工程要求：（1）确保建造物及设备的安全，防止雷电危害；（2）符合国家相关标准和规范要求；（3）提供详细的防雷设计方案和安装施工图纸；（4）确保施工过程中的安全和质量。

三、防雷工程技术交底内容1. 防雷设计方案：（1）根据建造物的高度、用途和周围环境等因素，采用合适的防雷措施；（2）确定建造物的防雷等级，并根据等级要求进行设计；（3）制定建造物的接地方案，确保良好的接地效果；（4）设计合理的避雷针、避雷网等装置，形成完整的防雷系统。

2. 防雷设备安装：（1）根据设计方案和施工图纸，按照像关规范要求进行设备安装；（2）确保设备的安全可靠，接地良好，与建造物的结构坚固连接；（3）设备安装完成后，进行必要的测试和检测，确保其功能正常。

3. 施工要求：（1）施工前，对施工人员进行必要的技术培训，确保其具备相关的技能和知识；（2）施工过程中，严格按照设计方案和施工图纸进行施工，确保施工质量；（3）施工现场要保持整洁，材料、设备等要分类堆放，防止交叉污染；（4）施工完成后，对施工质量进行验收，确保符合相关标准和规范。

四、防雷工程的检测和验收1. 检测：（1）在施工过程中，进行必要的检测，包括接地电阻、设备接地等的测试；（2）检测结果要符合相关标准和规范的要求。

2. 验收：（1）施工完成后，进行防雷工程的验收；（2）验收包括对防雷设备的功能、安装质量、接地效果等进行检查；（3）验收结果要符合设计方案和相关标准的要求。

五、防雷工程的运维和维护1. 运维：（1）建立防雷设备的运维管理制度，定期对设备进行检查和维护；（2）设备运行中浮现故障或者异常情况时，及时进行处理和修复；（3）定期进行设备的检测和测试，确保其功能正常。

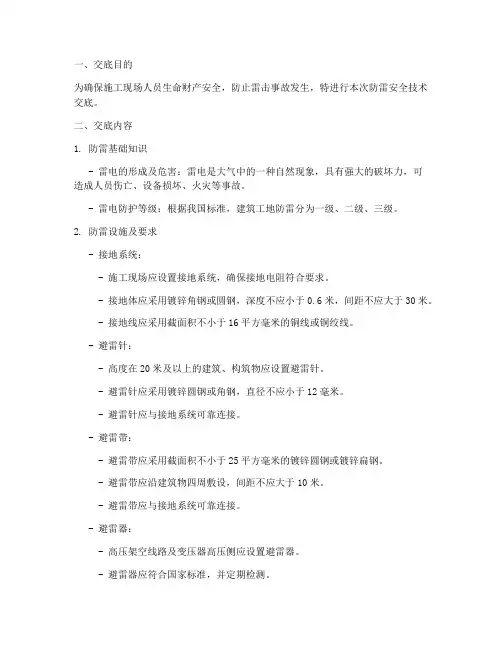

一、交底目的为确保施工现场人员生命财产安全，防止雷击事故发生，特进行本次防雷安全技术交底。

二、交底内容1. 防雷基础知识- 雷电的形成及危害：雷电是大气中的一种自然现象，具有强大的破坏力，可造成人员伤亡、设备损坏、火灾等事故。

- 雷电防护等级：根据我国标准，建筑工地防雷分为一级、二级、三级。

2. 防雷设施及要求- 接地系统：- 施工现场应设置接地系统，确保接地电阻符合要求。

- 接地体应采用镀锌角钢或圆钢，深度不应小于0.6米，间距不应大于30米。

- 接地线应采用截面积不小于16平方毫米的铜线或铜绞线。

- 避雷针：- 高度在20米及以上的建筑、构筑物应设置避雷针。

- 避雷针应采用镀锌圆钢或角钢，直径不应小于12毫米。

- 避雷针应与接地系统可靠连接。

- 避雷带：- 避雷带应采用截面积不小于25平方毫米的镀锌圆钢或镀锌扁钢。

- 避雷带应沿建筑物四周敷设，间距不应大于10米。

- 避雷带应与接地系统可靠连接。

- 避雷器：- 高压架空线路及变压器高压侧应设置避雷器。

- 避雷器应符合国家标准，并定期检测。

3. 防雷措施- 施工现场应加强防雷宣传教育，提高人员防雷意识。

- 雷电天气期间，禁止进行室外高空作业、电气设备操作等作业。

- 雷电天气期间，应将施工现场的金属设备、管道等接地。

- 雷电天气期间，应将施工现场的临时设施、帐篷等移至安全地带。

4. 应急处理- 雷电事故发生后，应立即组织人员进行救援，并报告相关部门。

- 雷电事故发生后，应对事故现场进行勘察，查明原因，采取相应措施。

三、交底要求1. 施工单位应严格按照本交底内容组织施工，确保防雷设施齐全、有效。

2. 施工人员应熟悉防雷安全知识，掌握防雷措施，提高自我保护意识。

3. 施工单位应定期对防雷设施进行检查、维护，确保其正常运行。

四、接受交底（此处填写接受交底班组或员工签名）五、备注1. 本交底内容仅供参考，具体防雷措施应根据实际情况进行调整。

2. 施工单位应根据国家和地方相关法律法规，制定完善的防雷安全管理制度。

一、交底目的为确保施工现场的防雷接地安全，防止雷击事故发生，保障施工现场人员、设备的安全，特制定本安全技术交底。

二、适用范围本交底适用于施工现场所有防雷接地工作。

三、交底内容1. 防雷接地基本要求（1）施工现场必须采用三相五线制供电，并符合以下要求：a. 由中性点直接接地的专用变压器供电的施工现场，必须采用TN-S保护接零系统，用电设备的金属外壳必须采用保护接零。

b. 由公用变压器供电的施工现场，全部金属设备的金属外壳，必须采用保护接地。

（2）三相五线制的供电干线、分干线必须敷设至各级电制箱。

（3）专用保护接零（地）线的截面积与工作零线相同，且不得小于干线截面积的50%，其机械强度必须满足线路敷设方式的要求。

2. 防雷接地施工要求（1）接地体（极）的安装：a. 沟槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。

b. 接地体放在沟槽的中心线上，打入地下，一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。

c. 使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直。

（2）接地线的敷设：a. 接地线的截面积不得小于接至该设备的相线截面积的50%，且不得小于25mm²多股绝缘铜芯线。

b. 接地线与接地体连接时，应使用专用接地线夹，确保连接牢固。

3. 防雷接地检测（1）接地电阻检测：接地电阻不得大于4Ω。

（2）绝缘电阻检测：绝缘电阻不得小于0.5MΩ。

四、注意事项1. 施工人员必须熟悉防雷接地相关知识，了解施工现场的防雷接地要求。

2. 施工过程中，应严格按照防雷接地施工要求进行操作，确保施工质量。

3. 施工现场应设置明显的警示标志，提醒施工人员注意防雷接地安全。

4. 施工完成后，应及时进行防雷接地检测，确保符合要求。

五、交底人及验收人1. 交底人：XXX2. 验收人：XXX六、交底时间年月日七、备注本交底一式两份，一份交底人留存，一份施工人员学习。

请注意，以上模板仅供参考，具体交底内容应根据施工现场实际情况进行调整。

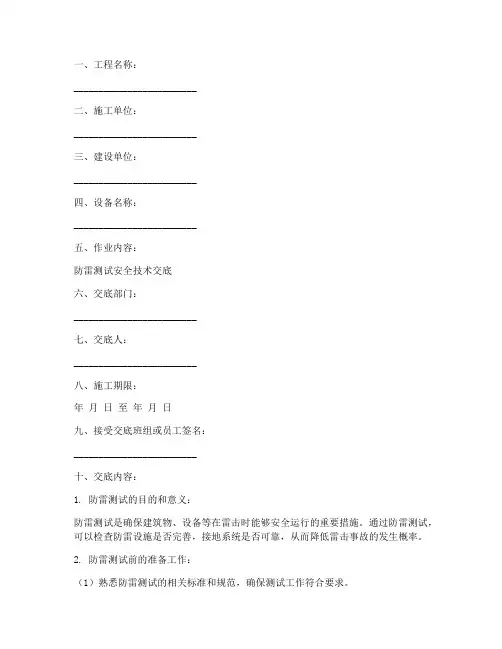

一、工程名称：_________________________二、施工单位：_________________________三、建设单位：_________________________四、设备名称：_________________________五、作业内容：防雷测试安全技术交底六、交底部门：_________________________七、交底人：_________________________八、施工期限：年月日至年月日九、接受交底班组或员工签名：_________________________十、交底内容：1. 防雷测试的目的和意义：防雷测试是确保建筑物、设备等在雷击时能够安全运行的重要措施。

通过防雷测试，可以检查防雷设施是否完善，接地系统是否可靠，从而降低雷击事故的发生概率。

2. 防雷测试前的准备工作：（1）熟悉防雷测试的相关标准和规范，确保测试工作符合要求。

（2）检查防雷设施，确保其完好无损，接地系统连接牢固。

（3）准备测试设备，包括接地电阻测试仪、绝缘电阻测试仪、雷击电流测试仪等。

（4）明确测试人员职责，确保测试过程安全、高效。

3. 防雷测试方法：（1）接地电阻测试：使用接地电阻测试仪测量接地电阻，确保其不大于规定值。

（2）绝缘电阻测试：使用绝缘电阻测试仪测量绝缘电阻，确保其符合规定要求。

（3）雷击电流测试：使用雷击电流测试仪测量雷击电流，确保其符合规定要求。

4. 防雷测试注意事项：（1）测试过程中，注意安全，遵守操作规程，确保测试人员的人身安全。

（2）测试前，对测试设备进行检查，确保其正常运行。

（3）测试过程中，如发现异常情况，应立即停止测试，查明原因并采取措施后继续测试。

（4）测试结束后，整理测试数据，填写测试报告，并对测试结果进行分析。

5. 防雷测试后的工作：（1）对测试结果进行分析，判断防雷设施是否满足要求。

（2）对存在问题进行整改，确保防雷设施符合规定要求。

#### 一、基本信息1. 交底单位：（填写单位名称）2. 交底时间：（填写具体日期）3. 交底地点：（填写具体地点）4. 交底人：（填写交底人姓名及职务）5. 接收人：（填写接收人姓名及职务）#### 二、交底内容1. 防雷检测的目的与意义：- 提高建筑物和设备的安全性能，防止雷击事故的发生。

- 保障人员生命财产安全，减少经济损失。

- 遵循国家相关法规和标准，确保防雷设施的有效性。

2. 防雷检测的依据：- 《建筑物防雷装置检测技术规范》GB/T 21431—2015- 《建筑物防雷设计规范》GB 50057-2010- 《建筑物电子信息系统防雷设计规范》GB50343—2012- 《建筑物防雷工程与质量验收规范》GB50601—20103. 防雷检测的范围与内容：- 接闪器检测：包括网格尺寸、规格、隐蔽工程记录、与屋顶外露金属连接、位置、焊接质量等。

- 引下线检测：包括布置形式、平均距离、数量、测试点数量、与接闪器连接过渡电阻等。

- 接地装置检测：包括隐蔽工程记录、填土情况、与其它独立接地体距离、工频接地电阻等。

- 避雷器检测：包括工作状态、放电次数、绝缘电阻、泄漏电流等。

4. 防雷检测的程序与步骤：- 检测前准备：了解被检测建筑物的基本情况，查阅相关资料。

- 现场检测：按照检测项目和方法进行现场检测。

- 数据分析：对检测数据进行整理和分析，评估防雷设施的有效性。

- 检测报告：撰写检测报告，提出改进建议。

#### 三、安全注意事项1. 安全防护：- 检测人员应穿戴适当的个人防护装备，如安全帽、防滑鞋、绝缘手套等。

- 检测现场应设置安全警示标志，确保人员安全。

2. 操作规程：- 检测设备应经过专业计量机构检定，确保检测数据的准确性。

- 检测人员应严格按照操作规程进行检测，确保检测过程安全。

3. 应急处理：- 检测过程中如发现异常情况，应立即停止检测，采取应急措施。

- 如发生安全事故，应立即上报相关部门，并采取相应措施进行处理。

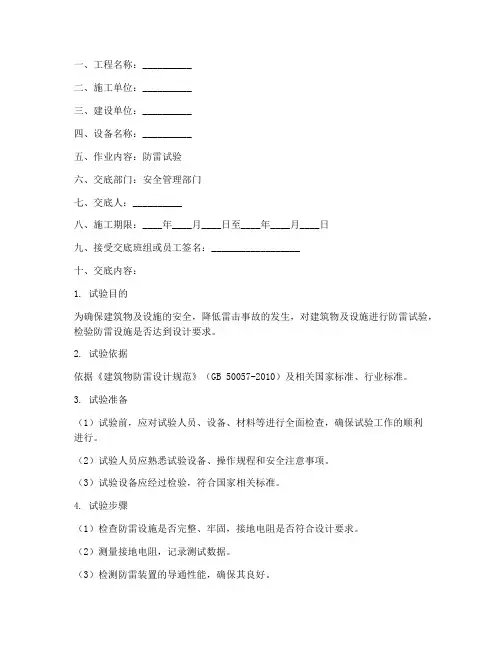

一、工程名称：__________二、施工单位：__________三、建设单位：__________四、设备名称：__________五、作业内容：防雷试验六、交底部门：安全管理部门七、交底人：__________八、施工期限：____年____月____日至____年____月____日九、接受交底班组或员工签名：__________________十、交底内容：1. 试验目的为确保建筑物及设施的安全，降低雷击事故的发生，对建筑物及设施进行防雷试验，检验防雷设施是否达到设计要求。

2. 试验依据依据《建筑物防雷设计规范》（GB 50057-2010）及相关国家标准、行业标准。

3. 试验准备（1）试验前，应对试验人员、设备、材料等进行全面检查，确保试验工作的顺利进行。

（2）试验人员应熟悉试验设备、操作规程和安全注意事项。

（3）试验设备应经过检验，符合国家相关标准。

4. 试验步骤（1）检查防雷设施是否完整、牢固，接地电阻是否符合设计要求。

（2）测量接地电阻，记录测试数据。

（3）检测防雷装置的导通性能，确保其良好。

（4）检测防雷装置的电气特性，如耐压、泄漏电流等。

（5）对试验结果进行分析，判断防雷设施是否达到设计要求。

5. 安全注意事项（1）试验人员应佩戴安全帽、防护眼镜等个人防护用品。

（2）试验过程中，应保持安全距离，防止触电。

（3）试验设备应远离高压线路、易燃易爆物品。

（4）试验过程中，严禁操作人员擅自离开工作岗位。

（5）试验结束后，应立即对试验设备进行检查，确保无安全隐患。

6. 试验记录（1）试验记录应包括试验日期、试验人员、试验设备、试验结果等内容。

（2）试验记录应保存至少五年。

7. 试验结果处理（1）若试验结果不符合设计要求，应及时整改，直至达到设计要求。

（2）若试验结果符合设计要求，应在试验记录上签字确认。

8. 交底总结（1）本次防雷试验安全技术交底，旨在让一线作业人员了解和掌握防雷试验的相关知识，提高安全意识。

一、交底目的为确保施工现场及人员的安全，防止雷击事故的发生，特进行防雷安全技术交底。

本交底旨在明确防雷措施、操作规程和应急处理方法，提高全员防雷安全意识。

二、适用范围本交底适用于施工现场、临时生活区、建筑设施、电气设备等所有可能遭受雷击的区域和设备。

三、防雷安全措施1. 避雷针安装- 位于山区、多雷地区的变电所、配电所应安装独立避雷针。

- 高压架空线路及变压器高压侧应安装避雷器或放电间隙。

2. 防雷接地系统- 施工现场及临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物、塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。

- 高度在20m以上的大钢模板，应及时与建筑物的接地线连接。

3. 接地体安装- 采用镀锌材料制作接地体，包括扁钢、角钢、圆钢、钢管、铅丝等。

- 按设计要求标定位置，将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好。

- 在室外地面以下将主筋焊好连接板，清除药皮，并用色漆做好标记。

4. 防雷引下线暗敷设- 按设计要求找出全部引下线主筋位置，用油漆作好标记。

- 距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层。

四、操作规程1. 接地体安装- 按设计图纸尺寸位置要求，标好位置。

- 将底板钢筋搭接焊好，再将用于引下线的柱子筋的底部与底板主筋搭接焊好。

- 在室外地面以下将主筋焊好连接板，清除药皮。

- 用色漆做好标记，及时请质检部门进行隐检，并做好隐检记录。

2. 防雷引下线暗敷设- 按设计要求找出全部引下线主筋位置，用油漆作好标记。

- 距室外地坪1.8米处焊好测试点，随钢筋逐层串联焊接至顶层。

五、应急处理1. 发现雷击现象- 立即切断电源，确保人员安全。

- 对被雷击的设施进行检查，必要时进行修复。

2. 发生雷击事故- 立即组织人员撤离危险区域。

- 对受伤人员进行救治，并报告相关部门。

六、注意事项1. 施工现场及临时生活区应定期检查防雷设施，确保其完好有效。

一、交底目的为确保施工现场屋顶防雷安全，防止因雷击事故造成人员伤亡和财产损失，特进行屋顶防雷安全技术交底。

二、交底对象全体参与屋顶防雷施工的施工人员、技术人员、管理人员。

三、交底内容1. 防雷基础知识（1）了解雷电的形成、特点及危害。

（2）掌握防雷的基本原理和措施。

2. 屋顶防雷系统组成及功能（1）了解屋顶防雷系统的组成，包括接闪器、引下线、接地装置等。

（2）掌握各组成部分的功能和作用。

3. 施工准备（1）检查施工现场环境，确保施工安全。

（2）熟悉施工图纸，明确施工要求。

（3）准备施工所需材料和工具，如接闪器、引下线、接地装置、施工工具等。

4. 施工过程安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工过程中，注意防止高空坠落，施工人员不得随意攀爬。

（3）施工人员应遵守施工现场的安全规定，不得酒后作业。

（4）施工过程中，严禁在施工区域附近进行其他作业，确保施工安全。

5. 施工技术要点（1）接闪器安装：按照设计要求，将接闪器固定在屋顶上，确保接闪器与屋顶接触良好。

（2）引下线安装：将引下线固定在建筑物墙体上，确保引下线与墙体接触良好，并与接地装置连接。

（3）接地装置安装：按照设计要求，将接地装置埋设于地下，确保接地装置与土壤接触良好。

（4）接地电阻测试：施工完成后，对接地装置进行接地电阻测试，确保接地电阻符合要求。

6. 施工完毕后的注意事项（1）施工完毕后，对施工现场进行清理，确保施工区域整洁。

（2）对防雷系统进行检查，确保系统正常运行。

（3）加强施工现场安全管理，防止雷击事故发生。

四、交底要求1. 施工人员必须认真听取交底内容，确保掌握施工安全知识。

2. 施工过程中，严格遵守安全操作规程，确保施工安全。

3. 施工完成后，对防雷系统进行检查，确保系统正常运行。

五、交底人及日期交底人：XXX交底日期：XXXX年XX月XX日六、接受人项目部管理人员、技术人员、施工负责人、施工人员等。

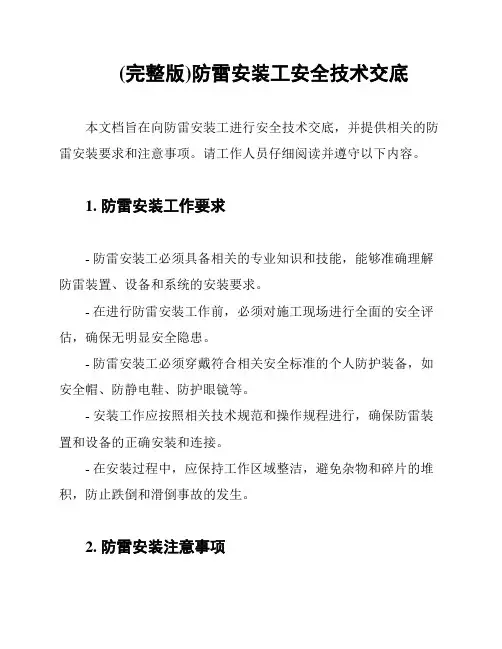

(完整版)防雷安装工安全技术交底
本文档旨在向防雷安装工进行安全技术交底，并提供相关的防雷安装要求和注意事项。

请工作人员仔细阅读并遵守以下内容。

1. 防雷安装工作要求
- 防雷安装工必须具备相关的专业知识和技能，能够准确理解防雷装置、设备和系统的安装要求。

- 在进行防雷安装工作前，必须对施工现场进行全面的安全评估，确保无明显安全隐患。

- 防雷安装工必须穿戴符合相关安全标准的个人防护装备，如安全帽、防静电鞋、防护眼镜等。

- 安装工作应按照相关技术规范和操作规程进行，确保防雷装置和设备的正确安装和连接。

- 在安装过程中，应保持工作区域整洁，避免杂物和碎片的堆积，防止跌倒和滑倒事故的发生。

2. 防雷安装注意事项
- 在进行防雷装置和设备安装前，必须仔细检查其质量和性能，确保符合相关标准和规范的要求。

- 安装过程中应仔细阅读并遵守相关操作手册和使用说明，确
保正确操作和使用防雷装置和设备。

- 在安装和连接过程中，应注意线缆和导线的正确接线，保证
连接牢固、接触良好。

- 天气恶劣时，如雷雨、强风等，应暂停安装工作，确保安全，并及时采取防护措施。

- 完成安装后，必须对防雷装置和设备进行必要的测试和验收，确保其性能和可靠性。

请防雷安装工务必按照以上要求和注意事项进行工作，确保安
全和质量。

如有任何疑问或问题，请及时与负责人沟通。

祝工作顺利！
以上为防雷安装工安全技术交底的全部内容。

[注意]本文档仅为提供技术交底，不得用于其他非技术相关用途。

【End of Document】。
