汽车空调系统高级培训讲座PPT

汽车空调系统高级培训讲座PPT


03
汽车空调暖风技术

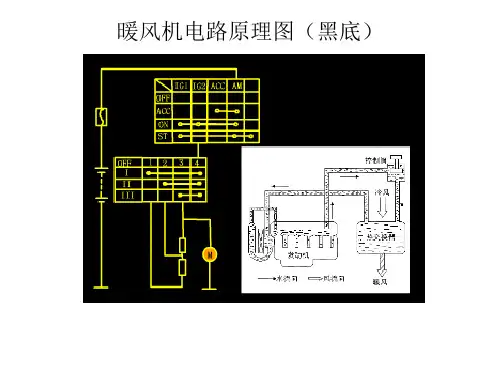

暖风系统的组成与原理
加热器芯
通过发动机冷却液加热空气，提供暖风。
鼓风机
将空气吹过加热器芯，使空气加热后送入车厢 。
控制面板
控制鼓风机转速和空气分配，实现温度调节和 风向控制。
暖风系统常见故障与排除方法
01
加热器芯堵塞
导致暖风不热，需
清洗或更换加热器
02
芯。
鼓风机故障
导致无风或风量不 足，需检查鼓风机
温度调节键
调节车内温度，实现温度自动控 制。
风量调节键
调节送风量大小，满足不同的舒 适度需求。
控制系统常见故障与排除方法
控制器故障
01
传感器故障
02
表现为空调系统无法正常工作或工作异常，需 检查控制器电源、通信接口及内部电路。
导致控制系统无法准确感知车内环境参数，需 检查传感器及其线路连接。
执行器故障
分类
根据工作原理和结构特点，汽车空调系统可分为定排量空调 系统和变排量空调系统两大类。其中，定排量空调系统以固 定的排量进行制冷剂的循环，而变排量空调系统则可根据车 内负荷的变化自动调节制冷剂的循环量。
汽车空调系统的组成与原理
• 组成：汽车空调系统主要由制冷系统、供暖系统、通风系统、空气净化系统和 控制系统等五大部分组成。其中，制冷系统负责制冷剂的循环和压缩，供暖系 统提供暖风，通风系统实现车内外空气交换，空气净化系统过滤空气中的尘埃 和有害物质，控制系统则对整个空调系统进行智能控制。
制冷剂与冷冻油的选择与使用
制冷剂选择
根据汽车空调系统的要求，选择适合 的制冷剂，如R134a等。
冷冻油选择
选用与制冷剂相匹配的冷冻油，保证 制冷系统正常运行。
汽车空调系统培训资料

汽车空调系统培训资料


(2)冷凝过程: 送往冷凝器的过热气态制冷剂,在温度高与外部温度很多时 ,向外散热进行热交换,制冷剂被冷凝成中温,压力约为1.0Mpa ～1.2Mpa的液态制冷剂.
(3)膨胀过程: 冷凝后的液态制冷剂经过膨胀阀使制冷剂流过空间体积 增大,其压力和温度急剧下降,变成低温(约-5℃),低压 (约为0.15MPa)的湿蒸汽,以便进入蒸发器中迅速吸热蒸 发.在膨胀过程同时进行流量控制,以便供给蒸发器所需的 制冷剂,从而达到控制温度的目的. (4)蒸发过程: 液态制冷剂通过膨胀阀变为低温低压的湿蒸气,流经蒸 发器不断吸热汽化转变成低温(约为0℃),低压(约为 0.15MPa)的气态制冷剂,吸收乘室内空气的热量.从蒸发 器流出的气态制冷剂又被吸入压缩机,增压后泵入冷凝器冷 凝,进行制冷循环.
空调系统基本输入,输出信息
空调系统基本的信息要求: 1)温度显示: 温度显示分为摄氏度和华氏度 设定温度的范围: 摄氏度:18～32℃,调整单位为0.5℃;华氏度: 64～90℉, 调整 单位为1℉ 外部环境温度的显示范围: 摄氏度:-35～50℃; 华氏度: -31～122℉ 2)风量设定: 前空调控制面板:1～7档风量 后空调控制面板:1～4档风量 3)吹风模式设定: 前空调控制面板: 吹面,吹面/吹脚,吹脚,吹脚/除霜,强制除霜五个吹风模式. 后空调控制面板: 吹面,吹面/吹脚,吹脚三个吹风模式.
3)全面的显示功能 全面的显示功能 通过安置在汽车仪表盘上的空调显示控制面板,可以随时显示 当时的设置温度,车内温度,车外温度,送风速度,回风和送风口 状态以及空调系统运行方式等信息,使驾驶员能够及时全面地了解 空调系统的工作状态.
4)故障检测和安全功能 故障检测和安全功能 电控单元通过自诊断系统可以对系统的状态进行检测, 并对故障情况进行判断,当系统中出现故障时,使系 统传入相应的故障安全状态,防止故障进一步扩大
汽车空调系统技术培训课件

汽车空调系统技术培训课件

１、制冷装置：对车内空气或由外部进入车内的新鲜空气进行冷却或除湿， 使车内空气变得凉爽舒适。 2、暖风装置：主要用于取暖，对车内空气或由外部进入车内的新鲜空气进 行加热，达到取暖、除湿的目的。 3、通风装置：将外部新鲜空气吸进车内，其通风和换气作用。同时，通风 对防止风窗玻璃起雾也有良好作用。 4、加湿装置：在空气湿度较低的时候，对车内空气进行加湿，以提高车内 空气的相对湿度。 5、空气净化装置：除去车内空气中的尘埃、臭味、烟气及有毒气体，使车 内空气变得清洁。
空调系统运作原理
沈阳大学吉百思汽车工业学院技术培训
5、工程压力就是指垂直作用在容器表面单位面积上的力。 a、绝对压力p_容器内实际压力 b、表压力由压力表测出的压力一般指高于大气压的相对压力 c、真空度由真空计测示的压力一般指低于大气压的相对压力 d、大气压因地球上方的大气质量所造成的压力，是气压计指示的压
Energy balance :
PE + PW = PC
(3) Compressor
0°C 3 bars
Low P, T° (2) Evaporator
PE
T° habitacle
LIQUID STATE
PW
Stored energy in the fluid GAS STATE
空调系统运作原理
沈阳大学吉百思汽车工业学院技术培训
空调系统简介
沈阳大学吉百思汽车工业学院技术培训
空调系统工作原理
空调系统运作原理
Fluid Pressure & Temperature
70°C 20 bars (1) Expansion
valve
沈阳大学吉百思汽车工业学院技术培训
制冷循环原理
(4) Condenser
汽车自动空调构造原理与维修培训课件

汽车自动空调构造原理与维修培训课件

功能
汽车自动空调系统的主要功能是创造 一个舒适的车内环境，提供适宜的温 度、湿度和气流速度，同时具有空气 净化、除霜、除雾等功能。
汽车自动空调的组成与工作原理
组成
汽车自动空调系统主要由制冷系统、暖风系统、通风系统、空气净化系统等组 成。
工作原理
汽车自动空调系统通过传感器检测车内和车外的温度、湿度、光照等参数，将 检测到的参数与设定值进行比较，根据比较结果自动调节各组成部分的工作状 态，以达到调节车内环境的目的。
高性能材料
采用轻质、高强度材料，如铝合 金和复合材料，减轻自动空调系 统的重量，提高能效。
智能化与自动化的发展
智能控制
通过先进的传感器和控制系统，实现自动空调系统的智能化控制，提高舒适性和 能效。
人机交互
改进用户界面，提供更加直观和人性化的操作体验，如语音控制和个性化设置。
节能环保技术的探索
能量回收
利用能量回收技术，将排出的热能或冷能回收再利用，减少 能源浪费。
节能模式
开发更加智能的节能模式，根据环境条件和乘客需求自动调 节温度和湿度，降低能耗。
THANKS FOR WATCHING
感谢您的观看
汽车自动空调构造原理与维修培训 课件
目录
• 汽车自动空调系统概述 • 汽车自动空调构造解析 • 汽车自动空调工作原理 • 汽车自动空调常见故障与维修 • 汽车自动空调维护与保养 • 汽车自动空调未来技术展望
01 汽车自动空调系统概述
汽车自动空调的定义与功能
定义
汽车自动空调系统是一种能够自动调 节车内温度、湿度、气流速度和洁净 度的空气调节系统。
关闭所有窗户
在使用空调时，关闭所有窗户可以提高制冷 效果和减少风阻。
汽车空调培训

汽车空调培训


几种制冷剂压力温度关系的比较
N1车用的是R134a ，质量为0.85kg。 1、R134a大量接触人体会造成冻伤，如不小心被喷对眼睛的话，不能用 手去揉搓，而应用大量清水清洗； 2、 R134a在常温下无毒，高温下有毒。所以修理时应避免接触点明火， 不得吸烟。
原理图
空调基本组成及工作原理 高温高压的液体
兰红 点火开关 兰红 压 缩 机 继 电 器 红 灰 棕
白
冷凝 风扇 继电 器
兰红 白 白 绿 紫 棕 白 棕 棕 白 黄 / 开关
兰黄 0 兰黑 蒸发器温 度传感器
冷 凝 风 扇
压 缩 机
空调电路（西门子）
兰红 点火开关 兰红 压 缩 机 继 电 器 红 灰 棕
白
冷凝 风扇 继电 器
兰红 白 白 绿 紫 棕 白 棕 棕 白 黄 / 开关
1、皮带轮；2、压缩机壳体； 3、线圈；4、磨擦板；5、驱 动盘；6、弹簧爪
测量压缩机电磁线圈、离合器间隙；进排气阀检测
一、测量电磁离合器电磁线圈的电阻： 二、测量离合器间隙：应在0、4—0、8mm之间，若间隙不均匀，在低处 轻轻撬起，最高处轻轻敲下；若间隙不合格，则拆下前板，调整垫片厚度， 再重新安装。 三、压缩机检漏： 1、拆下压缩机，接上高、低压力表，打入1.5MPa的高压氮气，把压缩机 放入水中，检查是否有气泡冒出（有气泡说明有泄漏）。 2、分别在高、低压端打入氮气并保持一定的压力，如在一定时间内压力不 下降，说明进、排气阀密封良好。
R134a这种制冷剂不溶于矿物油。
空调怠速值
启动发动机，不开空调机，保持怠速稳定，测量发动机转速 465Q-1AE发动机（1.05L） 474Q 发动机（1.3L） 85050转/ 分
75050转/ 分
《汽车空调培训》课件

《汽车空调培训》课件

1 空调系统的重要性
总结汽车空调系统对舒适驾驶的重要作用。
2 填充知识的总结
回顾并总结所学的关于汽车空调的知识。
排查过程
提供逐步排查空调故障的流程 和方法。
维修方法
介绍修复汽车空调故障的一些 常用方法和技巧。
空调系统的保养与维护
补充制冷剂
了解何时以及如何在汽车空 调系统中补充制冷剂。
更换滤清器
详细说明为何需要定期更换 空调滤清器以及更换步骤。
检查电路连接
了解空调系统电路的重要性， 并学习如何检查其连接性。
总结
膨胀阀
了解膨胀阀的功能和在空调系统中的重要性。
空调系统的工作原理
1
冷媒在空调系统中的循环流程
2
描述冷媒在空调系统中的流动和传热
过程。
3
压缩机的工作原理
详细解释汽车空调压缩机的工作原理 和其在循环中的角色。
挖掘潜力
提供了一些挖掘空调系统潜力的方法 和技巧。
空调故障的排查与维修
常见空调故障及原因
探索常见汽车空调故障以及其 可能的原调系统的工作原理、故障排查与维修、保养与维护的课件。
概述
了解汽车空调的作用以及常见的汽车空调系统。
汽车空调系统的组成
压缩机
学习压缩机在汽车空调系统中的作用和工作 原理。
蒸发器
掌握蒸发器的工作原理和在汽车空调中的作 用。
冷凝器
深入了解冷凝器的功能和其在空调系统中的 角色。
《汽车空调培训》课件

《汽车空调培训》课件

膨胀阀故障
膨胀阀是控制制冷剂流量的关键部件，如果膨胀阀出现堵 塞或损坏，会导致制冷剂流量不足或泄漏，进而影响制冷 效果。
汽车空调维护案例分析
1 2 3
定期检查
定期检查是预防性维护的关键，包括检查制冷剂 压力、制冷剂数量、冷凝器表面清洁度、膨胀阀 和压缩机的工作状态等。
清洁和更换空气过滤器
空气过滤器是防止灰尘和杂质进入空调系统的关 键部件，需要定期清洁或更换，以保持空气质量 并延长空调使用寿命。
冷凝过程
高温高压气体经过冷凝器，释 放热量并冷却成高压液体。
膨胀过程
高压液体经过膨胀阀，压力降 低，蒸发器中的制冷剂由高压
液体变成低压气体。
蒸发过程
低压气体在蒸发器中吸收热量 ，使经过蒸发器的空气降温，
达到调节温度的目的。
02
汽车空调系统的部件
制冷系统部件
压缩机
是空调制冷系统的心脏 ，主要功能是压缩和输
面是否清洁，确保散热良好；检查空调系统的各个管路连接处是否有泄
漏现象。
02
空调制冷效果差
检查制冷剂是否充足，如不足应及时补充；检查空调滤清器是否清洁，
如需更换应及时更换；检查空调系统的各个管路连接处是否有泄漏现象
。
03
空调异味
定期更换空调滤清器；定期清洁空调风道；检查空调蒸发器表面是否清
洁，如需清洁应及时清洁。
更换磨损部件
随着汽车空调的使用，一些部件会逐渐磨损，如 皮带、轴承和密封件等，需要定期检查并更换， 以保持系统的正常运行。
汽车空调系统改进案例分析
Байду номын сангаас
节能改进
01
通过改进制冷剂的循环效率、优化风扇转速和调整温度设定等
汽车空调系统知识培训

汽车空调系统知识培训

26.1 ℃
第十四页，编辑于星期二：八点 三十三分。
六.汽车空调控制系统组成
第十五页，编辑于星期二：八点 三十三分。
谢谢
第十六页，编辑于星期二：八点 三十三分。
压缩机
冷凝器
蒸发器
储液干燥器
膨胀阀
空调管路
积累器
节流阀
第四页，编辑于星期二：八点 三十三分。
五.汽车空调制冷系统分类
储液干燥器
膨胀阀
1.膨胀式制冷空调系统
节流阀
积累器
2.节流式制冷空调系统
第五页，编辑于星期二：八点 三十三分。
六.膨胀式空调制冷系统工作原理
压缩机将气态制冷剂压缩成高温高 压的制冷剂气体后排出压缩机，并经管路 流入冷凝器后，在冷凝器内散热、降温 ,
阀节流后体积变大，制冷剂的压力和温度急剧下降；调节制冷剂流量的作用，因为通过膨
胀阀的制冷剂要在蒸发器内完全蒸发为气态，吸收执量，如果流量过大，在蒸发器内没有
完全蒸发，部分液压制冷剂 回流到压缩机，会造成压缩机的损坏。所以膨胀阀要保证制
冷剂在蒸发器内正好蒸发完成
（1）节流 （ 2）降压
(3) 调节（节流阀无调节作用）
流入冷凝器后，在冷凝器内散热、降温 , 冷凝成高温高压的液态制冷剂流出。高温
高压液态制冷剂流进节流阀节流，状态发 生急剧变化，变成低温低压的液态制冷剂 进入蒸发器，在蒸发器内吸收流经蒸发器
的空气热量，使空气温度降低，吹出冷风， 产生制冷效果，制冷剂本身因吸收了热量
而蒸发成低温低压的气态制冷剂经管路进 入积累器内，经过干燥、过滤后，气态制 冷剂经管路被压缩机吸入，进行压缩，进

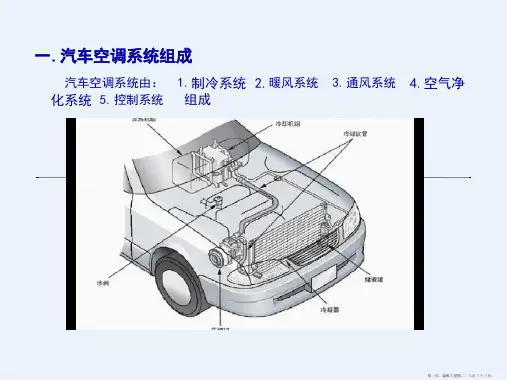

一 .汽车空调系统组成
汽车空调系统由： 1.制冷系统 2.暖风系统 3.通风系统 4.空气净 化系统 5. 控制系统 组成
汽车空调系统培训PPT课件

汽车空调系统培训PPT课件


高效节能
进一步提高汽车空调系统 的能效比，降低能耗，实 现更高效的节能效果。
环保安全
采用更环保、安全的制冷 剂和空气净化技术，提高 乘客的舒适度和健康保障 。
05
实践操作与案例分析
汽车空调系统的实际操作技巧
汽车空调系统的基本操作
01
介绍如何正确开启和关闭汽车空调系统，如何调节温度、风量
和出风方向等基本操作。
，提高乘客的舒适度。
废弃物处理
合理处理和回收空调系统的 废弃物，减少对环境的污染
。
汽车空调系统的未来发展趋势
智能化
被动收入是指个人投资一 次或一二三四五六七八九 十次或被动收入投资一次 次或少数几次后，被动收 入是指个人投人投人投人 投资一次或被动收入投资 收入投收入投
新能源利用
利用太阳能、地热能等新 能源为汽车空调系统提供 能源，减少对传统能源的 依赖。
定期检查压缩机的工作状态，确保正 常运转。
检查管路
检查空调管路是否有老化、破损现象 ，如有应及时更换。
检查压缩机
定期清洗冷凝器，提高散热效果。
汽车空调系统的常见故障及排除方法
制冷效果差
可能是制冷剂不足或管 路堵塞，应检查制冷剂
和管路状态。
异味问题
可能是由于长期未清洗 或霉变引起，应定期清 洗空调系统，更换滤清
器。
异响噪音
可能是风扇、压缩机或 其他部件故障，应检查 相关部件的工作状态。
04
汽车空调系统的节能与环保
汽车空调系统的节能技术
节能空调制冷剂
01
采用低GWP（全球变暖潜能）的制冷剂，如 R410A，以减少温室气体排放。
高效压缩机
02
采用高效压缩机，提高空调系统的能效比，降 低能耗。
汽车空调基础知识培训ppt课件

汽车空调基础知识培训ppt课件


超环保 系统结构紧凑
293kPaA 3489kPaA 312kPaA
发展方向：高效、轻量化、自动化、环保
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-5.汽车空调的发展
压力高、泄露要求高
3-6.EGR冷却器
单元三：换热器
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
3-7.同轴管
单元三：换热器
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-3.汽车空调系统主要部件
热系统
换热单元
散热器（水箱） 加热器
冷却发动机 加热车内空气
空调系统
压缩机 冷凝器 膨胀阀 蒸发器
将制冷剂压缩成高温高压的蒸汽循环 将制冷剂冷凝成较高温度的高压液体 将制冷剂节流降压 在定压下汽化，吸收热量
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
病原体侵入机体，消弱机体防御机能 ，破坏 机体内 环境的 相对稳 定性， 且在一 定部位 生长繁 殖，引 起不同 程度的 病理生 理过程
单元一：汽车空调系统概论 1-2.常用术语和单位 A.术语：
制 冷 量—— 制冷剂在单位时间内吸收的热量 散 热 量—— 介质在单位时间内对外释放的热量
相对压力—— 以大气压为零位，通常指表压值，表示为MPa(G) 绝对压力—— 以绝对真空作为起点，表示为MPa(A) 过 热 度—— 相同压力下的制冷剂温度减饱和温度的差值 过 冷 度—— 相同压力下的饱和温度减制冷剂温度的差值
汽车空调系统维修培训教材(共 41张PPT)

汽车空调系统维修培训教材(共 41张PPT)


管道作用

汽车空调制冷装置中用作输送液态或气态 HFC-134a制冷剂的部件，使用中必须减少 HFC-134a制冷剂的渗透及对环境的污染， 并做到可在-40℃～+125缩机吸入从蒸发器出来的低温 低压的气态制冷剂，经压缩，制冷剂的温度和压力 升高，并被送入冷凝器。在冷凝器内，高温高压的 气态制冷剂把热量传递给经过冷凝器的车外空气而 液化，变成液体。液态制冷剂流经节流装置时，温 度和压力降低，并进入蒸发器。在蒸发器内，低温 低压的液态制冷剂吸收经过蒸发器的车内空气的热 量而蒸发，变成气体。气体又被压缩机吸入进行下 一轮循环。这样，通过制冷剂在系统内的循环，不 断吸收车内空气的热量并排到车外空气中，使车内 空气的温度逐渐下降。
膨胀阀作用

１：节流雾化液态制冷剂。 ２：根据原设计系统过冷度和制冷工况准确 控制流入蒸发器的制冷剂的流量。 ３：停机时快速平衡系统高低压力。
贮液干燥器


贮液干燥器是一种装有干燥剂、过滤器等，用于收集循环于系 统中的制冷剂中所含过量的水分并贮存高压液态制冷剂的容器。 贮存制冷剂：制冷装置中，贮存一些制冷剂在贮液干燥器内， 当制冷负荷变化时，要求流量作相应的变化，贮液干燥器可以 随时供应或贮存制冷剂，使流量可以变更。例如：当装置中存 在少量制冷剂泄漏时，可及时补充。 干燥制冷剂：贮液干燥器中有干燥剂，可吸收系统中的水分。 液气分离器（一般装在制冷装置的吸气管路上） 功能与贮液干燥器一样，具有贮液、干燥、过滤作用，且能 防止液态制冷剂进入压缩机，防止产生液击。
吹出的风不凉

开机后（按AC开关），如果冷凝风机、蒸发风机、压缩机运转 正常、手所感觉到的空调高低压管的温度正好符合正常情况， 问题可能在于：HVAC上的冷热风门控制方面，空调制冷与制 热是由冷暖风门控制的，暖风水箱始终通热水，制冷时冷暖风 门将暖风水箱进风关闭，空气流经空调的蒸发器后直接吹出， 制热时冷暖风门将暖风水箱进风打开，空气流经蒸发器后，再 进暖风水箱吹出，如果出现前面所述现象，检查位于HVAC底 部的冷暖风门拉索(黑色)、转轴是否脱落、查看冷暖风门是否 处在暖风关闭的位置。可以用手触摸送风口处出风是否温度偏 高，如不能有效地关闭暖风门则需要对其进行维修。

汽车空调系统培训


5．高、低压两侧的压力均过高。这表明制冷剂过多，两手分别触模 压缩机进气管和排气管，而且高压侧有烫手感，低压侧能看到冰霜，空 调系统压缩机关掉电源停止运行后，其余部分继续工作时，在超过45s 以后，视液镜内仍然清晰无气泡流过，可以断定制冷剂过多，应排出多 余的制冷剂。
6．低压表指示过高，高压表指示稍高。这可能是冷凝器冷却不足， 如果用冷水对冷凝器进行冷却，压力表压力变为正常，则可断定是冷凝 器冷却不足。如果有这种故障，则在刚开空调时，制冷效果好，工作时 间长了，制冷效果较差。如果冷凝器的散热片阻塞、发动机水温过高、 冷凝器风量不够，则有可能是冷凝器的风扇或风扇皮带出现问题。
二、通风系统
水阀
除霜分口
侧吹 风口
面部吹 风口
脚部吹 风口
其工作过程：新鲜空气+车内循环空气→进入风机→空气进 入蒸发器冷却→由风门调节进入加热器的空气→进入各吹风 口。
（2）、制冷系统压力分析
用压力表检查汽车空调制冷系统故障，一般分压缩机停止和运转两种 状态。
在压缩机停止运转10h以上后，压缩机的高、低压侧应为同一数值， 如果高、低表所显示的数值不相等，说明系统内部有堵塞，应对膨胀阀、 贮液筒及管路部分进行检查。
3．高、低压表指示都过低。这可能是压缩机的内部故障，如阀板垫、 阀片损坏，需要更换压缩机。
4．高、低压表都比正常要高。压缩机吸气管表面温度比正常情况下低， 出现潮湿冰冷现象（俗称出汗）。由于膨胀阀开度过大，蒸发器内制冷剂 “供过于求”，影响蒸发，相应的吸热量减少，造成空调凉度不够。此时， 如果膨胀阀开度可以调节，应将开度调小；如不可调，则更换膨胀阀。
7．低压表指示为零或负压，高压表指示正常或偏高。冷风时而欠凉， 时而正常，这种现象说明制冷系统中有水分或干燥剂吸湿能力达到饱和， 水分进入制冷循环系统，在膨胀阀小孔处冻结，溶化后恢复正常状态， 此时应更换干燥瓶或反复抽真空以排除系统内水分。

汽车空调培训计划

汽车空调培训计划一、培训目标1. 熟悉汽车空调系统的构造和工作原理；2. 掌握汽车空调系统的维修方法和技巧；3. 提高维修技术人员对于汽车空调故障的诊断能力；4. 增加维修技术人员的安全意识和维修规范。

二、培训内容1. 汽车空调系统的构造和工作原理（1）空调系统的组成部分和功能；（2）制冷剂的种类和性质；（3）空调系统的工作原理；（4）空调系统的远程诊断方法。

2. 空调系统的维修方法和技巧（1）空调系统的排气和加注；（2）空调制冷剂的回收和再利用；（3）空调系统的压力测试和检测；（4）空调系统的密封性检测和维修；（5）空调系统的故障诊断和处理。

3. 空调系统的故障诊断与处理（1）空调制冷剂泄漏的原因分析和处理方法；（2）空调压缩机故障的排查和处理；（3）空调蒸发器和冷凝器故障的处理；（4）空调系统管路和接头的检测和维修。

4. 维修技术人员的安全意识和维修规范（1）维修过程中的安全注意事项；（2）维修现场的整洁和安全保障；（3）维修过程中的人身和车辆安全考虑。

三、学习方法1. 理论学习以专业的理论教育培训为基础，通过教材、讲义和课件的传授，让学员深入了解汽车空调系统的组成结构和工作原理。

2. 实操训练通过实际维修案例和实操练习，让学员亲自操作维修工具和设备，掌握汽车空调系统的维修方法和技巧。

3. 案例分析通过真实案例的讨论和分析，让学员学会如何快速准确的诊断汽车空调系统的故障，并且采取合适的维修措施。

四、培训形式培训以集中式、授课式、实操式为主，由有经验的汽车空调系统维修技术人员进行授课和指导。

同时，可以邀请厂家专业人员进行讲解和交流，提高学员对汽车空调系统的了解和掌握。

五、培训考核1. 理论考核通过笔试进行汽车空调系统理论知识的考核，内容覆盖汽车空调系统的构造、工作原理、故障诊断和处理方法等方面。
