隧道过轨钢管预埋技术交底一、隧道管线过轨布置形式1、洞口管线过轨布置（1）电力专业在洞口附近设置一组过轨管（4根∅150镀锌过轨钢管,壁厚4.5mm）,过轨钢管引入两侧电力电缆槽,与电力电缆槽交角成45度，过轨管线均设置于中心水沟下方，钢管沿各方向的弯曲半径均不小于1m.(2）通信专业(含无线通信）在洞口附近垂直设置一组过轨管（2根Ø100双面镀锌过轨钢管，壁厚5mm）洞口过轨钢管预埋图（1)电力专业在综合洞室附近设置一组过轨管(4根∅150镀锌过轨钢管，壁厚4。
5mm），过轨管引入两侧电力电缆槽,与电力电缆槽交角成45度，过轨管线均设置于中心水沟下方，钢管沿各方向的弯曲半径均不小于1m。
（2）隧道内有直放站设备洞室处,通信专业(含无线通信)在综合洞室附近设置一组过轨管（2根Ø100双面镀锌过轨钢管，壁厚5mm）综合洞室管线过轨布置图电力专业在综合洞室附近设置一组过轨管（6根∅150镀锌过轨钢管，壁厚4。
5mm),过轨管引入两侧电力电缆槽，与电力电缆槽交角成45度,过轨管线均设置于中心水沟下方，钢管沿各方向的弯曲半径均不小于1m。
变压器洞室管线管线过轨布置图二、过轨管安装及其他要求（1）各过轨管线管口均要求打磨光滑以保护电缆,并在电缆槽露头1cm,内壁光滑无毛刺,管口设堵头，采用泡沫填充剂或软布封堵，以防渗水。
(2）过轨管内均预留∅4mm钢丝2根，且钢丝漏出过轨管，以便后续电缆过轨敷设。
（3）各过轨管施工完后要进行电缆穿管试验，保证电缆顺利穿过。
（4）在无仰拱地段埋设管线时需要沿管线铺设方向开挖宽度为1.33m的“U"形槽，“U”形槽底部曲率与管线一直。
（5)隧道过渡段、有直放站设备的洞室、变压器洞室管线过轨位置参见隧道工点图.。

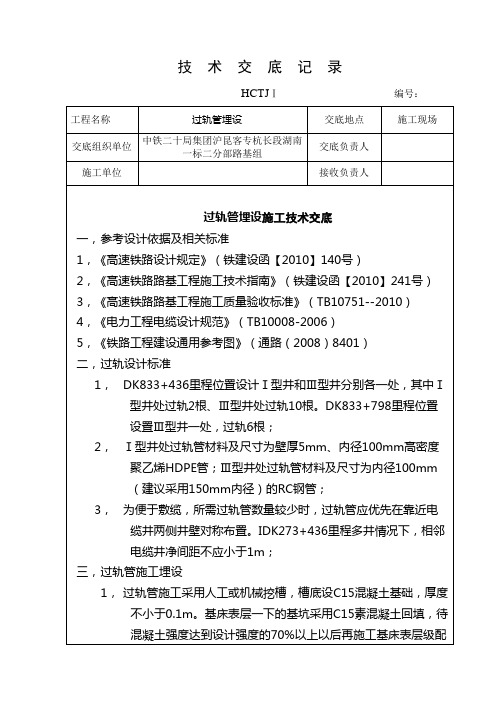

电缆(diànlǎn)井及过轨管施工技术交底一、工程(gōngchéng)概况：本管段施工(shī gōng)里程为DK211+404.83～DK213+650.68，电缆(diànlǎn)井分为两种型号(xínghào)，分别为Ⅰ型电缆井，Ⅲ型电缆井。
其中Ⅰ型电缆井适用于一般地段的通信、信号或牵引供电线缆或设余长；Ⅲ型电缆井适用于电力线缆过轨或设余长。
具体设置里程及各型号电缆井尺寸见附图及附表。
在对应电缆井处同时施工过轨管，通信信号过轨管采用HDPE管，电力过轨处采用C-PVC管，埋设根数见附表。
二、施工工艺和施工方法2.1.施工工艺：2.1.电缆井施工工艺：放线→人工开挖电缆井（钢筋加工）→现场技术员验收→C15混凝土垫层→绑扎钢筋→立模→报监理工程师验收→灌注混凝土→养护→拆模→回填→安装预制盖板由技术人员测量定出基础位置，撒出开挖轮廓线，在开挖线四周，用彩条布或塑料布对级配碎石进行覆盖，以防土石等污染级配碎石。
基础开挖后，检查基底平面位置、尺寸大小、基底高程及承载力等，允许偏差符合要求后，立即报监理工程师检查，合格后立即进行基础混凝土的施工。
电缆井允许偏差、检验数量及检验方法2.2.过轨管施工工艺：核对图纸→材料准备→施工前碾压→沟槽开挖→过轨管埋设→混凝土封包→回填2.施工要求：2.1电缆井施工要求2.1.1放线：根据设计里程放出十字线和标高，开挖采用1：0.1放坡，并用白灰洒出开挖线。
电缆井顶面标高与电缆槽盖完盖板后的顶齐平（路肩标高）；平面位置，电缆井中心位于路肩处向路基中线方向6cm；（即电缆槽中心在没有加宽的正常路段距线路中心线的偏距为4.24米）。
2.1.2、人工开挖电缆井：放线完毕后，采用人工配合机械开挖，机械开挖轮廓线要比结构轮廓线每个方向小30cm,再采用人工修边及清底，以避免出现超挖并破坏路基本(jīběn)体结构。
开挖时应特别注意不要破坏预埋的过轨管。
工程技术交底书
图4 过轨管侧视图
三、路基段、过渡段过轨管
本线双线区段，在每个信号中继站信号房屋处预埋信号过轨管8根（直径为φ100），并预留电缆井（II型）。
在路基区间设置的 GSM-R无线基站、信号中继站、电气化所亭（牵变所、分区所等）等区间接入点处，均需预留通信过轨管共计4根；并在过轨管两端、线路两侧均设置通信 I型电缆井，每 2 根过轨管两端设置1对电缆井，共计4个电缆井；2对过轨管间隔在30－50米左右。
图6 路基区间接入点通信过轨示意图
路基上电力电缆均需引入路基外牵引变电所、分区所等电气化所以及区间无线。
技术交底单工程名称隧道工程接受班组一、二队工程项目过轨管预埋交底日期2018.07.23交底内容：一、适用范围本交底适用于隧道过轨管预埋。
二、过轨管预埋说明：1、刘家田隧道、枫树下隧道、天心寨隧道、大鼓山隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；2、黄家屋隧道、白石排隧道（1）隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；3、石结咀隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)DK113+270变压器洞室处设4根φ150+4根φ100电力过轨管；(3)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；4、石城隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)DK117+600变压器室处设置4根φ150+4根φ100电力过轨管；(4)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；5、省界隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)DK128+323/DK128+735变压器室处设置4根φ150+4根φ100电力过轨管；(4)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；三、主要参数：1、过轨管埋设于线路夹角45°，过轨管间距60cm；φ150过轨管壁厚4mm，φ100过轨管壁厚4.5mm；四、施工要求：1、施工前根据施工缝及综合洞室位置，提前设置好过轨管预埋位置，并进行现场放样定位，采用定位钢筋对过轨管进行固定，防止过轨管偏于，施工中严格控制位置及标高。
