自来水厂制水工艺流程图

自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

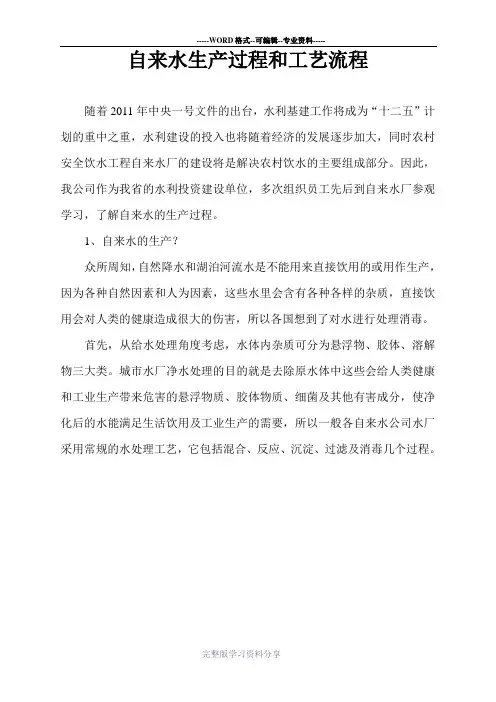

自来水生产过程和工艺流程随着2011年中央一号文件的出台，水利基建工作将成为“十二五”计划的重中之重，水利建设的投入也将随着经济的发展逐步加大，同时农村安全饮水工程自来水厂的建设将是解决农村饮水的主要组成部分。

因此，我公司作为我省的水利投资建设单位，多次组织员工先后到自来水厂参观学习，了解自来水的生产过程。

1、自来水的生产？众所周知，自然降水和湖泊河流水是不能用来直接饮用的或用作生产，因为各种自然因素和人为因素，这些水里会含有各种各样的杂质，直接饮用会对人类的健康造成很大的伤害，所以各国想到了对水进行处理消毒。

首先，从给水处理角度考虑，水体内杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水体中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要，所以一般各自来水公司水厂采用常规的水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

自来水流程图（1）机械混合、混凝反应处理原水经取水后，首先经过机械混合、混凝工艺处理，即：原水+ 水处理剂（药剂）→均匀混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

现就拿碱式氯化铝为例。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

机械混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）絮凝沉淀处理絮凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为絮凝沉淀，这个过程在絮凝沉淀池中进行。

自来水厂工艺流程概述现在人们谈到饮用自来水会“心有余悸",主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访,了解自来水的生产过程.1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质.从给水处理角度考虑,这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要.市自来水总公司水厂采用常规水处理工艺,它包括混合、反应、沉淀、过滤及消毒几个过程。

(1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水+ 水处理剂→ 混合→ 反应→ 矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止,整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应:Al3+ + 3H2O ←→ Al(OH）3 + 3H+ 氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥,从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌,使药剂迅速均匀地散于水中. 经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2)沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀,这个过程在沉淀池中进行。

水流入沉淀区后,沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底,污泥不断堆积并浓缩，定期排出池外.(3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等,使水澄清的过程。

一自来水处理工艺流程本厂净水工艺流程图：絮凝剂、前加氯消毒水库水→一级泵房→混合→反应池→沉淀池→滤池→清水池→吸水井→二级泵房→市政管网→用户从上述工艺流程图可以看出，本厂采用的水处理工艺主要包括混合、反应、沉淀、过滤、消毒、加压供水这几个过程。

1 原水本厂的原水为良坡水库水，属于二类水体，水质相对较稳定。

采用DN400钢筋预应力混凝土管输水，取水点高度144m,水厂高度为125m。

原水浊度较低，大约3-4NTU（浊度），一级泵房设在良坡水库，泵房内设有潜水泵，潜水泵依据水厂处理能力及蓄水情况补给水。

一般原水我们均控制在390m3∕h。

因为这是经过综合计算考虑后得出的流量值，流量过大会造成反应池溢流浪费原水之源反之流量太小会导致蓄水太慢。

并每小时记录即时来水流量值和总流量值。

2 混合反应原水经一级泵房提升到圆池，再经管道流进穿孔旋流反应池。

在圆池前的管道内投加少量二氧化氯，主要是为了除铁除藻及使水中矾花形成效果更好。

在圆池上投加混凝剂PAC ｛聚合氯化铝（简称聚铝）也称碱式氯化铝｝，根据水质情况投加量大约为7mg/L---8mg/L，配药浓度为6%，通过重力自流投加，用阀门控制投加量大小，每半小时对氯化铝投加量进行校核。

混凝包括凝聚和絮凝，主要是通过在原水中投加混凝剂与水中悬浮物和胶体杂质发生化学反应生成粗大絮凝体，从而吸附并沉淀。

3 沉淀处理原水经过混合与絮凝过程后，水中胶体杂质已形成粗大絮体。

沉淀处理可以使絮体从水中分离出来，从而获得相对澄清的水。

本厂采用斜管沉淀池对水进行沉淀处理，该池是把与水平面成一定角度的蜂窝式斜管置于沉淀池中，水自下而上流，颗粒沉于斜管底部，由于重力作用而自动滑下，实现泥水分离的构筑物。

经过沉淀处理，水中悬浮物去除率大约在80%--90%。

沉淀池设有排泥系统，我们根据实际情况每12小时要进行一次手动半排泥，保证良好的沉淀效果。

4 过滤处理过滤是指沉淀池出来的水通过设有粒状滤料的滤池以进一步截留、吸附水中细小杂质获得澄清水的过程，其机理主要是迁移和粘附。

自来水净化技术研究国内外研究概况及发展趋势：1 第一代自来水净化工艺自来水厂净水常规处理工艺主要是由混凝、沉淀或澄清、过滤和消毒等工序组成，如图1所示，其理论主要是建立在传统的以粘土胶体微粒和致病细菌为主要去除对象的基础上，该工艺被中国和世界上大多数水厂所采用。

图1 自来水厂常规处理工艺流程图“混凝→沉淀→过滤→消毒”是以地表水为水源的生活饮用水处理工艺，可称为第一代工艺，也称为常规工艺。

常规工艺去除对象是引起水浑浊的悬浮物及胶体物质。

混凝、沉淀和过滤在去除浊度的同时，对色度、细菌和病毒等也有一定去除作用。

通过向水中投加氯气、漂白粉，或二氧化氯等消毒剂，杀灭滤后水中致病微生物，达到饮用水水质要求。

2 第二代自来水净化工艺20世纪70年代，在城市饮用水中发现了种类众多的对人体有毒害的微量有机污染物和氯化消毒副产物，而第一代工艺不能对其有效去除和控制，某些水中微量有机污染物能使人致癌、致畸、致突变(三致物)。

在这个背景下研发出第二代城市饮用水净化工艺，即在第一代工艺后面增加了活性炭吸附、臭氧氧化、生物活性碳等深度处理工艺。

第二代工艺能比较有效地去除和控制水中的有机污染物和氯化消毒副产物，使水的化学安全性得到提高。

2.1 活性炭吸附法活性炭技术是20世纪60年代从国外引进的深度处理技术，不仅是最成熟有效的方法，而且是具有潜力的技术。

活性炭是一种多孔性物质，内部具有发达的空隙结构和巨大的比表面积，活性炭的空隙分为大孔、过渡孔和微孔，大孔主要分布在活性炭表面，对有机物的吸附甚微，过渡孔是水中大分子有机物的吸附场所和小分子有机物进入微孔的通道，而微孔则是活性炭吸附有机物的主要区域，微孔构成的比面积占总面积的95%，活性炭对有机物的去除受有机物特性的影响，主要是有机物的极性和分子大小的影响，同样大小的有机物，溶解度愈大，亲水性愈强，活性炭对其吸附性愈差。

实验结果表明[4]，活性炭对分子量在500～3000的有机物有明显的去处效果，去除率一般为70%～87%.2.2 生物预处理技术生物预处理]对水中氨氮的去除最为有效，同时，还可去除一些有机物和铁、锰。

自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

水处理的工艺流程图水处理是指对水质进行改善和净化的过程，常用于饮用水、锅炉水、循环水、工业用水等方面。

下面是一个简单的水处理的工艺流程图。

水处理工艺流程图：1.原水进水：原水来源可以是自来水、地下水、河水等，进入水处理厂的原水进水口。

2.格栅过滤：通过格栅过滤将进水中的大颗粒杂物如树枝、叶子等过滤掉，防止堵塞后续处理设备。

3.混凝剂投加：将混凝剂如聚合氯化铝等投加到进水中，混凝剂能够使微小悬浮颗粒凝聚成较大的沉淀物。

4.混凝：通过搅拌或机械装置将混凝剂和进水彻底混合，在混合的过程中使颗粒物质发生聚集，形成较大的絮凝物。

5.絮凝剂投加：投加絮凝剂如聚合硫酸铁等，使聚集成的絮凝物形成更大的块状物质。

6.沉淀：将絮凝物与水分离，使絮凝物沉入水底形成污泥，借助沉淀器等设备来实现。

7.过滤：将沉淀后的水通过滤料进行过滤，去除残余的颗粒物质和悬浮物，提高水质。

8.活性炭吸附：通过投加活性炭等吸附剂来吸附水中的有机物、杂质和异味物质。

9.消毒：为了杀死水中的微生物如细菌、病毒等，可使用消毒剂如氯气、次氯酸钠等进行消毒操作。

10.调整水质：根据需要，对水质进行调整，如调节水的酸碱度、硬度、余氯含量等。

11.清洗和消毒设备：对处理过程中使用的设备进行定期清洗和消毒，保证处理水的卫生和安全。

12.出水：经过上述处理后，水质得到改善和净化，成为可用于饮用、工业用水等的处理水。

以上是一个常用的水处理工艺流程图，不同的水处理厂根据水质的不同和处理需求，可能会有所差异。

水处理过程中的设备包括格栅过滤器、混凝槽、沉淀器、过滤器、活性炭吸附器、消毒装置等。

通过逐步的处理工艺，可以将水中的悬浮物、杂质、有机物和微生物去除，提高水质，确保安全用水。

自来水厂工艺流程概述_自来水厂工艺流程图自来水厂工艺流程概述自来水厂工艺流程图现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体。

基于此，我组成员先到自来水厂参观采访，了解自来水的生产过程。

1、自来水是如何生产的？众所周知，由于自然因素和人为因素，原水里含有各种各样的杂质。

从给水处理角度考虑，这些杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要。

市自来水总公司水厂采用常规水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

（1）混凝反应处理原水经取水泵房提升后，首先经过混凝工艺处理，即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

汕头市使用的是碱式氯化铝。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀，这个过程在沉淀池中进行。

水流入沉淀区后，沿水区整个截面进行分配，进入沉淀区，然后缓慢地流向出口区。

水中的颗粒沉于池底，污泥不断堆积并浓缩，定期排出池外。

（3）过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒，从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等，使水澄清的过程。

自来水厂原水处理自来水常用工艺流程目前,自来水厂排泥水含有大量来自原水的污染物,排泥水直接排放,会对地表水体造成污染;随着经济的发展和人们环保意识的提高,我国自来水厂水处理日趋上升;就某自来水厂用源水处理成自来水的流程,华泉水处理药剂总厂给大家做详细介绍;某自来水厂用源水水处理流程：1加入活性炭的作用是吸附；在乡村没有活性炭,常加入明矾来净水;2实验室中,静置、吸附、过滤、蒸馏等操作中可以降低水硬度的是蒸馏;水处理药剂活性炭具有吸附性,净水时主要用于除去水有色素、异味；为加快水中小颗粒的固体不溶物,可加入明矾,明矾能使悬乳水中的小颗粒凝聚成大颗粒而加快沉降；硬水是指含有较多钙、镁离子的水,降低水的硬度即减少水中钙、镁离子的量；蒸馏是通过蒸发、凝结后获得蒸馏水的过程,而静置、吸附、过滤等操作只能除去水中不溶性固体；静置、吸附、过滤主要除去水中不溶性的固体,而对溶于水中的钙、镁离子无任何影响；蒸馏是把水加热变成水蒸气然后再把水蒸气降温凝结成纯净的水,通过蒸馏处理的水为蒸馏水,为不含其它物质的纯净物;总之,吸附、沉降、过滤、蒸馏是常用的净化水的方法,其中蒸馏是净化程度最高的净化方法．河南省华泉自来水处理总厂是水处理药剂的专业生产基地,直销聚合氯化铝、碱式氯化铝、PAC、PAM、活性炭、聚丙烯酰胺、滤料等;自来水厂工艺流程概述现在人们谈到饮用自来水会“心有余悸”,主要是因为害怕自来水生产过程中未能除尽水中的杂质及微生物,又害怕净水过程中混入了一些有毒气体;基于此,我组成员先到自来水厂参观采访,了解自来水的生产过程;1、自来水是如何生产的众所周知,由于自然因素和人为因素,原水里含有各种各样的杂质;从给水处理角度考虑,这些杂质可分为悬浮物、胶体、溶解物三大类;城市水厂净水处理的目的就是去除原水中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分,使净化后的水能满足生活饮用及工业生产的需要;市自来水总公司水厂采用常规水处理工艺,它包括混合、反应、沉淀、过滤及消毒几个过程;1混凝反应处理原水经取水泵房提升后,首先经过混凝工艺处理,即：原水 + 水处理剂→混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止,整个称混凝过程;常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等;汕头市使用的是碱式氯化铝;根据铝元素的化学性质可知,投入药剂后水中存在电离出来的铝离子,它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→ AlOH3 + 3H+氢氧化铝具有吸附作用,可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结,再被吸附架桥,从而形成较大的絮粒,以利于从水中分离、沉降下来;混合过程要求在加药后迅速完成;混合的目的是通过水力、机械的剧烈搅拌,使药剂迅速均匀地散于水中;经混凝反应处理过的水通过道管流入沉淀池,进入净水第二阶段;2沉淀处理混凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为沉淀,这个过程在沉淀池中进行;水流入沉淀区后,沿水区整个截面进行分配,进入沉淀区,然后缓慢地流向出口区;水中的颗粒沉于池底,污泥不断堆积并浓缩,定期排出池外;3过滤处理过滤一般是指以石英砂等有空隙的粒状滤料层通过黏附作用截留水中悬浮颗粒,从而进一步除去水中细小悬浮杂质、有机物、细菌、病毒等,使水澄清的过程;4滤后消毒处理水经过滤后,浊度进一步降低,同时亦使残留细菌、病毒等失去浑浊物保护或依附,为滤后消毒创造良好条件;消毒并非把微生物全部消灭,只要求消灭致病微生物;虽然水经混凝、沉淀和过滤,可以除去大多数细菌和病毒,但消毒则起了保证饮用达到饮用水细菌学指标的作用,同时它使城市水管末梢保持一定余氯量,以控制细菌繁殖且预防污染;消毒的加氯量液氯在之间;主要是通过氯与水反应生成的次氯酸在细菌内部起氧化作用,破坏细菌的酶系统而使细菌死亡;消毒后的水由清水池经送水泵房提升达到一定的水压,在通过输、配水管网送给千家万户;2、自来水是否含有有害人体健康的物质由以上自来水的生产过程,可见河水中原有的种种悬浮颗粒及胶体物质已在混凝过程中分离;而原水中的致病微生物也已在滤后消毒处理过程中被消灭;因此,在自来水生产过程中已把原水含有的有害人体健康物质去除掉;那么,生产过程中所加入的药剂呢在去除水中原有杂质的过程中不免地加入了新的杂质;这些新的杂质是否会危害到我们的健康呢在混凝过程中所加入的水处理剂,一般情况下都与原水的悬浮颗粒及胶体一起沉淀开来,从而不影响水出厂时的质量;那么,就只剩下氯气了;氯气消毒法是生产自来水的最后一个环节;往水里加氯气经反应后即可把水输送到市民家庭使用;如此,氯气是否会危害到我们的健康呢以下我们来重点研究氯气;氯气Cl2是一种黄绿色有刺激性气味的气体,能溶于水,常温下1体积水能溶解2体积氯气;在相同条件下,氯气比同体积的空气重,标准状况下,它的密度L;氯气容易液化,当压强为,冷却到℃,气态的氯就变成黄色油状的液态氯;液态氯继续冷却到-101℃,就变成了固态氯;氯气是一种有毒物质,对人体有强烈的刺激性,吸入少量氯气会刺激鼻腔和喉头粘膜,并引起胸痛和咳嗽；吸入较多氯气会窒息致死;把氯气加入水中,会发生以下反应：Cl2 + H2O = HCl + HClO因为消毒过程中氯气用量很小一般在1L水中仅通入约氯气,可以说只要出厂的自来水符合正常的国家标准,在自来水中的投入的氯气会完全与水反应生成其他物质,故可认为出厂的水中不含Cl2;上文所谓的"使城市水管末梢保持一定余氯量",实际上应是指氯元素,而不是氯气;然而,虽然氯气已完全反应,却有其他物质生成;我们先来看次氯酸;次氯酸HClO具有强氧化性,因此具有很强的杀菌消毒能力,是常用的消毒剂;次氯酸是一种弱酸,很不稳定,在光照条件下易发生以下反应：2HClO = 2HCl + O2↑如此,水中有可能含有的杂质就只剩HCl了;氯化氢HCl是无色而有刺激性气味的气体,它的密度比空气大,约为空气的倍;氯化氢极易溶于水0℃时,1体积水大约能溶解500体积的氯化氢;氯化氢的水溶液叫氢氯酸,俗称盐酸,是一种强酸,具有强的氧化性及腐蚀性;由以上的方程式,根据氯原子守恒,可知一定物质的量的氯气与水反应后最终生成的氯化氢的物质的量是原来氯气的两倍;由于在生产水的过程中使用的氯气的量很少,产生的氯化氢的量自然微乎其微;根据生理卫生常识,我们知道人体的胃液含有少量盐酸,故可认为微量的氯化氢并不影响人体健康,几乎可以忽略不计;此外,氯化氢是易挥发气体,基于这一性质可推知煮沸了的水几乎不含氯化氢;由此,我们可以得出这样的结论：生产过程符合国家标准的自来水是不会危害人体健康的;最后,我们就“饮用水对人体健康的影响”这一问题进行了社会调查问卷;通过调查报告,我们发现 %的人家中饮用纯净水,49%的人饮用自来水,%的人家中饮用井水;在饮用纯净水的人中：约%的人认为纯净水对人体无害,较喜欢饮用；%的人认为饮用纯净水对人体有害,并不喜欢饮用；此外,还有约%的人对饮用纯净水是否有害不太清楚,因大部分人都在饮用,也就跟着饮用;大部分人不饮用自来水是因为目前严重的水污染状况,表示若自然经济条件允许,愿意喝天然的河湖水或矿泉水;多数人选择饮用何种纯净水大都从品质、价钱等方面综合考虑;进水泵-蓄水池-澄清池-过滤池-加药池-过滤池-澄清池-出水泵首先从泵房将水打到水池,经初滤,再加水沉淀剂聚合、过滤得到清水,加氯气消毒小水厂加二氧化氯,将水储入清水池备用,再经高压泵压出供水;自来水厂工艺流程图。

纯化水制备工艺流程图纯化水是指除去水中各种杂质和溶解的无机盐、有机物等，使水质达到一定纯度的水。

下面是一种常见的纯化水制备工艺流程图。

首先，需要准备原水。

原水可以是自来水、地下水或其他水源，但需要经过预处理以去除其中的颗粒物和悬浮物。

预处理可以包括混合沉淀、过滤、脱气等步骤。

接下来进行主要的纯化步骤。

首先是过滤步骤，将原水通过过滤器进行机械过滤，去除其中的悬浮物和颗粒物。

过滤器可以使用砂滤器、活性炭过滤器等。

通过过滤后的水进入下一个步骤。

第二个步骤是软化。

软化是指将水中的硬水成分（主要是钙离子和镁离子）去除，以防止水垢产生。

软化可以通过阳离子交换的方式进行，使用离子交换树脂将水中的钙离子和镁离子与树脂上的钠离子交换。

软化后的水进入下一个步骤。

第三个步骤是反渗透。

反渗透是指将水通过半透膜进行过滤，去除其中的溶解性无机盐和大部分有机物。

反渗透膜具有高选择性，能够有效地将溶质分离出去，使得通过膜的水质得到纯化。

反渗透膜通常使用螺旋膜或平板膜。

经过反渗透后的水进入下一个步骤。

第四个步骤是电离交换。

电离交换是指使用离子交换树脂将水中的杂质离子与树脂上的其它离子进行交换，进一步去除水中的离子杂质。

电离交换通常包括阴离子交换和阳离子交换两个步骤。

最后，经过电离交换的水进入最后一个步骤，即紫外消毒。

紫外消毒是指使用紫外线对水中的微生物进行灭菌。

紫外线能够破坏微生物的DNA结构，造成细胞死亡，从而达到消毒的效果。

以上就是一种常见的纯化水制备工艺流程图。

该工艺流程能够有效地去除水中的各种杂质，得到高纯度的纯化水。

当然，在实际应用中，还可以根据具体需求对工艺流程进行调整和优化。

【摘要】人类的生活用水非常重要，水的质量也是非常关键的。

本文是一份给水厂设计的说明书，本文详细的阐述了城市水处理工艺流程。

并对工艺流程中各个过程给出了详细的计算步骤，处理方法，处理原理，并对给水厂他各个各个建筑物做了系统的阐述。

【关键词】给水处理工艺流程说明书平面图高程图绪论设计基础资料设计水量：11000污水水质特点水源水质情况表原水水质PH 7.7 浊度 200色度 3.0 氨氮 10亚硝酸盐 0.08 大肠杆菌 200总硬度（） 85 细菌总数 80耗氧量 12 五日生化需氧量 2.8厂区地势平坦当地气象资料：主导东南风；月平均气温最低-3°，最高30°水源取水口位于水厂北方向2千米，水厂位于水源地，与取水泵站建在一起有关设计依据：《生活饮用水水质常规检验项目及限值表》总体设计设计方案的选择与确定原水水质污染度较小，多数指标均符合标准情况，只需降低浊度和耗氧量，除去大肠菌群。

结合实际情况，选择以下工艺流程来处理原水，已达到生活用水的标准。

原水→混凝→沉淀→过滤→消毒→出水工艺流程图工艺流程说明取水本厂的净水厂水量较小，可以采用水泵直接吸水，取水头部采用管式取水头部即可。

混凝混凝过程中选择硫酸铝作为混凝剂，采用硫酸铝作混凝剂，运输方便，操作简单，混凝效果好，由于水厂位于水源地，且与取水泵站合建在一起，所以，可以用泵投加的方式投加硫酸铝。

硫酸铝作混凝剂是将固体硫酸铝稀释80倍，也就是浓度为0.5%时，混凝效果最好，所以采用溶液投加方式。

由于水厂的流量变化较小，所以，采用静态管道混合，而且采用静态管道混合能快速混合，提高混合效果，投资省，在管道上安装容易，维修工作量少。

水厂的规模较小，从絮凝效果和占地面积方面考虑，采用垂直轴式的机械絮凝池。

沉淀原水水质浊度较大，因此选用上向流斜板沉淀池，效率高，占地面积小，但由于排泥量较大，所以采用多斗底水力排泥，每天排泥一次。

在池表面设集水槽，采用淹没孔口集水方式。

自来水生产过程和工艺流程随着2011年中央一号文件的出台，水利基建工作将成为“十二五”计划的重中之重，水利建设的投入也将随着经济的发展逐步加大，同时农村安全饮水工程自来水厂的建设将是解决农村饮水的主要组成部分。

因此，我公司作为我省的水利投资建设单位，多次组织员工先后到自来水厂参观学习，了解自来水的生产过程。

1、自来水的生产？众所周知，自然降水和湖泊河流水是不能用来直接饮用的或用作生产，因为各种自然因素和人为因素，这些水里会含有各种各样的杂质，直接饮用会对人类的健康造成很大的伤害，所以各国想到了对水进行处理消毒。

首先，从给水处理角度考虑，水体内杂质可分为悬浮物、胶体、溶解物三大类。

城市水厂净水处理的目的就是去除原水体中这些会给人类健康和工业生产带来危害的悬浮物质、胶体物质、细菌及其他有害成分，使净化后的水能满足生活饮用及工业生产的需要，所以一般各自来水公司水厂采用常规的水处理工艺，它包括混合、反应、沉淀、过滤及消毒几个过程。

自来水流程图（1）机械混合、混凝反应处理原水经取水后，首先经过机械混合、混凝工艺处理，即：原水+ 水处理剂（药剂）→均匀混合→反应→矾花水自药剂与水均匀混合起直到大颗粒絮凝体形成为止，整个称混凝过程。

常用的水处理剂有聚合氯化铝、硫酸铝、三氯化铁等。

现就拿碱式氯化铝为例。

根据铝元素的化学性质可知，投入药剂后水中存在电离出来的铝离子，它与水分子存在以下的可逆反应：Al3+ + 3H2O ←→Al(OH)3 + 3H+氢氧化铝具有吸附作用，可把水中不易沉淀的胶粒及微小悬浮物脱稳、相互聚结，再被吸附架桥，从而形成较大的絮粒，以利于从水中分离、沉降下来。

机械混合过程要求在加药后迅速完成。

混合的目的是通过水力、机械的剧烈搅拌，使药剂迅速均匀地散于水中。

经混凝反应处理过的水通过道管流入沉淀池，进入净水第二阶段。

（2）絮凝沉淀处理絮凝阶段形成的絮状体依靠重力作用从水中分离出来的过程称为絮凝沉淀，这个过程在絮凝沉淀池中进行。
