采用盲孔和埋孔是提高多层板密度、减少层数和板面尺寸的有效方法，并大大减少了镀覆通孔的数量。BUM板几乎都采用埋孔和盲孔结构。
埋孔和盲孔大都是直径为0.05～0.15mm的小孔。埋孔在内层薄板上，用制造双面板的工艺进行制造；而盲孔的制造开始用控制Z轴深度的钻小孔数控床，现普遍采用激光钻孔、等离子蚀孔和光致成孔。激光钻孔有二氧化碳激光机和Nd：YAG紫外激光机。日本日立公司的二氧化碳激光钻孔机，激光波长为9.4弘m，1个盲孔分3次钻成，每分钟可钻3万个孔。
随着电子产品向高密度，高精度发展，相应对线路板提出了同样的要求。而提高pcb 密度最有效的方法是减少通孔的数量，及精确设置盲孔，埋孔来实现。
盲／埋孔板的基础知识
谈到盲／埋孔，首先从传统多层板说起。标准的多层板的结构，是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来达到各层线路之内部连结功能。但是因为线路密度的增加，零件的封装方式不断的更新。为了让有限的PCB面积，能放置更多更高性能的零件，除线路宽度愈细外，孔径亦从DIP插孔孔径1 mm缩小为SMD的0.6 mm，更进一步缩小为0.4mm以下。但是仍会占用表面积，因而又有埋孔及盲孔的出现，其定义如下：
A. 埋孔（Buried Via）
见图示，内层间的通孔，压合后，无法看到所以不必占用外层之面积
B. 盲孔（Blind Via）
见图示，应用于表面层和一个或多个内层的连通
埋孔设计与制作
埋孔的制作流程较传统多层板复杂，成本亦较高，图显示传统内层与有埋孔之内层制作上的差异，图20.3则解释八层埋孔板的压合迭板结构. 图20.4则是埋孔暨一般通孔和PAD 大小的一般规格
密度极高，双面SMD设计的板子，会有外层上下，Ｉ/Ｏ导孔间的彼此干扰，尤其是有VIP（Via-in-pad）设计时更是一个麻烦。盲孔可以解决这个问题。另外无线电通讯的盛行, 线路之设计必达到RF(Radio frequency)的范围, 超过1GHz以上. 盲孔设计可以达到此需求，图20.5是盲孔一般规格。
盲孔板的制作流程有三个不同的方法，如下所述
Ａ．机械式定深钻孔
传统多层板之制程，至压合后，利用钻孔机设定Ｚ轴深度的钻孔，但此法有几个问题
ａ．每次仅能一片钻产出非常低
ｂ．钻孔机台面水平度要求严格，每个spindle的钻深设定要一致否则很难控制每个孔的深度
ｃ．孔内电镀困难，尤其深度若大于孔径，那几乎不可能做好孔内电镀。
上述几个制程的限制，己使此法渐不被使用。
Ｂ．逐次压合法（Sequential lamination）
以八层板为例（见图20.6），逐次压合法可同时制作盲埋孔。首先将四片内层板以一般双面皮的方式线路及PTH做出（也可有其它组合；六层板+双面板、上下两双面板＋内四层板）再将四片一并压合成四层板后，再进行全通孔的制作。此法流程长，成本更比其它做法要高，因此并不普遍。
Ｃ．增层法（Build up Process）之非机钻方式
目前此法最受全球业界之青睐，而且国内亦不遑多让，多家大厂都有制造经验。
此法延用上述之Sequential lamination的观念，一层一层往板外增加，并以非机钻式之盲孔做为增层间的互连。其法主要有三种，简述如下：
a.Photo Defind 感光成孔式利用感光阻剂，同时也是永久介质层，然后针对特定的位置，以底片做曝光，显影的动作，使露出底部铜垫，而成碗状盲孔，再以化学铜及镀铜全面加成。经蚀刻后，即得外层线路与Blind Via，或不用镀铜方式，改以铜膏或银膏填入而完成导电。依同样的原理，可一层一层的加上去。
https://www.doczj.com/doc/3814632548.html,ser Ablation 雷射烧孔雷射烧孔又可分为三；一为ＣＯ2雷射。一为Excimer雷射，另一则为Nd:YAG雷射此三种雷射烧孔方法的一些比较项目，见表20.1
c.干式电浆蚀孔（Plasma Etching）这是Dyconex公司的专利，商业名称为DYCOSTRATE法，其比较亦见表20.1
上述三种较常使用增层法中之非机钻孔式除表20.1的比较外，图20.7以图示，三种盲孔制程应可一目了然。湿式化学蚀孔（Chemical Etching）则不在此做介绍。图20.8以之立体图示各种成孔方式，可供参考。
解说了盲／埋孔的定义与制程，图20.9则以立体图示解释，传统多层板应用埋／盲孔设计后，明显减少面积的情形。
埋／盲孔的应用势必愈来愈普遍, 而其投资金额非常庞大,一定规模的中大厂要以大量产, 高良率为目标, 较小规模的厂则应量力而为, 寻求利基(Niche)市场.以图永续经营.
盲孔板的基础知识
什么是盲孔
a：与通孔相对而言，通孔是指各层均钻通的孔，盲孔则是非钻通孔。
b：盲孔细分：盲孔(BLIND HOLE)，埋孔BURIED HOLE（外层不可看见）；
c：从制作流程上区分：盲孔在压合前钻孔，而通孔是在压合后钻孔。
盲孔板的制作方法
一、钻带：
（1）：选取参考点：选择通孔（即首钻带中的一个孔）作为单元参考孔。
（2）：每一条盲孔钻带均需选择一个孔，标注其相对单元参考孔的坐标。
（3）：注意说明哪条钻带对应哪几层：单元分孔图及钻咀表均需注明，且前后名称需一致；不能出现分孔图用a b c表示，而前面又用1st，2nd表示的情况。
注意当激光孔与内层埋孔套在一起，即两条钻带的孔在同一位置上，需问客移动激光孔的位置以保证电气上的连接。（图示说明9430）
二、生产pnl板边工艺孔：
普通多层板：内层不钻孔；
（1）：铆钉gh，aoi gh，et gh均为蚀板后打出（啤出）
（2）：target 孔（钻孔gh）ccd：外层需掏铜皮，x-ray机：直接打出，且注意长边最小为11inch。（11228）
盲孔板：所有tooling孔均为钻出，注意铆钉gh;需啤出，避免对位偏差。(aoi gh也为啤出),生产pnl板边需钻字，用以区分每块板。
三、Film修改：
（1）：注明film出正片，负片：
一般原则：板厚大于8mil（不连铜）走正片流程；
板厚小于8mil（不连铜）走负片流程（薄板）；
线粗线隙谷大时需考虑d/f时的铜厚，而非底铜厚。
盲孔ring做5mil即可，不需做7mil。
盲孔对应的内层独立pad需保留。
盲孔不能做无ring孔。
四、流程：
埋孔板与普通双面板作法一致。
盲孔板，即有一面是外层：
正片流程：需做单面d/f，注意不能辘错面（双面底铜不一致时）；d/f曝光时，光铜面
用黑胶带盖住，防止透光。
因盲孔板做两次以上板电，图电，成品极易板厚超厚，因此图电注意控制板厚铜厚，蚀刻后注明铜厚板厚的范围。
压完板后用x-ray机打出多层板用target孔。
负片流程：针对薄板（〈12mil连铜〉因其无法在图电拉生产，必须在水金拉生产，而水金拉无法分面打电流，故无法按mi要求做单面不打电流或打小电流。如走正片流程，常导致单面铜厚超厚，造成蚀刻困难，幼线的现象，因此此类板需走负片流程。
五、通孔，盲孔的钻孔顺序不同，制作时偏差不一致；
盲孔板较易产生变形，开横直料对多层板对位和管位距控制有难度，故开料时只开横料或只开直料。
六、Laser drill：
LASER DRILL为盲孔的一种，有自身的特点：
孔径大小：4—6 mil
pp thickness须〈=4。5mil，根据纵横比〈=0.75：1计算得出
选用pp有三种：LDPP 106 1080；FR4 106 1080 ；RCC 。
七、如何界定埋孔板需要用树脂塞孔：
a．H1（CCL）：H2（PP）〉=4 厚度比
b．HI（CCL）》32 MIL
c．2OZ 及2OZ以上激光埋孔板；高厚铜，高tg板需采用树脂封孔。
此类板的行板流程需注意先用树脂封孔再做线路以免对线路造成较大的损伤。
简介： 导通孔（VIA）：一种用于内层连接的金属化孔，其中并不用于插入元件引线或其它增强材料。 盲孔（BIIND VIA）：从印制板内仅延展到一个表层的导通孔。（从字面意思理解，看不穿看不透的孔，比如一个6层板，钻孔只从1层到4层，这样的就叫盲孔） 埋孔（BURIED VIA）：未延伸到印制板表面的一种导通孔。（埋孔两头都不通的孔，比如一个6层板，钻孔只从3层到4层通，这样的就埋孔） 过孔（THROUGH VIA）：从印制板的一个表层延展到另一个表层的导通孔。元件孔（COMPONENT HOLE）：用于元件固定于印制板及导电图形电气连接的孔。 摘要：在高速PCB 设计中，过孔设计是一个重要因素，它由孔、孔周围的焊盘区和POWER 层隔离区组成，通常分为盲孔、埋孔和通孔三类。在PCB 设计过程中通过对过孔的寄生电容和寄生电感分析，总结出高速PCB 过孔设计中的一些注意事项。 关键词：过孔；寄生电容；寄生电感；非穿导孔技术 目前高速PCB 的设计在通信、计算机、图形图像处理等领域应用广泛，所有高科技附加值的电子产品设计都在追求低功耗、低电磁辐射、高可靠性、小型化、轻型化等特点，为了达到以上目标，在高速PCB 设计中，过孔设计是一个重要因素。 1、过孔 过孔是多层PCB 设计中的一个重要因素，一个过孔主要由三部分组成，一是孔；二是孔周围的焊盘区；三是POWER 层隔离区。过孔的工艺过程是在过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成普通的焊盘形状，可直接与上下两面的线路相通，也可不连。过孔可以起到电气连接，固定或定位器件的作用。过孔示意图如图1 所示。 过孔一般又分为三类：盲孔、埋孔和通孔。 盲孔，指位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的连接，孔的深度与孔径通常不超过一定的比率。

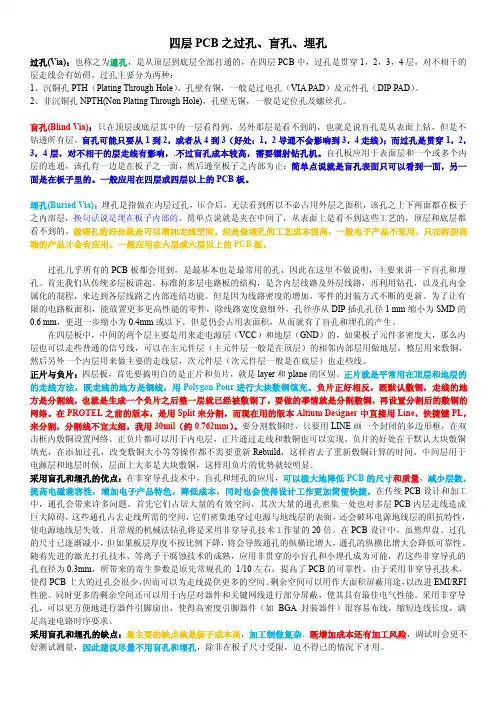

四层PCB之过孔、盲孔、埋孔 过孔(Via)：也称之为通孔，是从顶层到底层全部打通的，在四层PCB中，过孔是贯穿1，2，3，4层，对不相干的层走线会有妨碍。过孔主要分为两种： 1、沉铜孔PTH（Plating Through Hole），孔壁有铜，一般是过电孔（VIA PAD）及元件孔（DIP PAD）。 2、非沉铜孔NPTH(Non Plating Through Hole)，孔壁无铜，一般是定位孔及螺丝孔。 盲孔(Blind Via)：只在顶层或底层其中的一层看得到，另外那层是看不到的，也就是说盲孔是从表面上钻，但是不钻透所有层。盲孔可能只要从1到2，或者从4到3（好处：1，2导通不会影响到3，4走线）；而过孔是贯穿1，2，3，4层，对不相干的层走线有影响，.不过盲孔成本较高，需要镭射钻孔机。盲孔板应用于表面层和一个或多个内层的连通，该孔有一边是在板子之一面，然后通至板子之内部为止；简单点说就是盲孔表面只可以看到一面，另一面是在板子里的。一般应用在四层或四层以上的PCB板。 埋孔(Buried Via)：埋孔是指做在内层过孔，压合后，无法看到所以不必占用外层之面积，该孔之上下两面都在板子之内部层，换句话说是埋在板子内部的。简单点说就是夹在中间了，从表面上是看不到这些工艺的，顶层和底层都看不到的。做埋孔的好处就是可以增加走线空间。但是做埋孔的工艺成本很高，一般电子产品不采用，只在特别高端的产品才会有应用。一般应用在六层或六层以上的PCB板。 过孔几乎所有的PCB板都会用到，是最基本也是最常用的孔，因此在这里不做说明，主要来讲一下盲孔和埋孔。首先我们从传统多层板讲起。标准的多层电路板的结构，是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来达到各层线路之内部连结功能。但是因为线路密度的增加，零件的封装方式不断的更新。为了让有限的电路板面积，能放置更多更高性能的零件，除线路宽度愈细外，孔径亦从DIP插孔孔径1 mm缩小为SMD的0.6 mm，更进一步缩小为0.4mm或以下。但是仍会占用表面积，从而就有了盲孔和埋孔的产生。 在四层板中，中间的两个层主要是用来走电源层（VCC）和地层（GND）的，如果板子元件多密度大，那么内层也可以走些普通的信号线，可以在主元件层（主元件层一般是在顶层）的相邻内部层用做地层，整层用来敷铜，然后另外一个内层用来做主要的走线层，次元件层（次元件层一般是在底层）也走些线。 正片与负片：四层板，首先要搞明白的是正片和负片，就是layer和plane的区别。正片就是平常用在顶层和地层的的走线方法，既走线的地方是铜线，用Polygon Pour进行大块敷铜填充。负片正好相反，既默认敷铜，走线的地方是分割线，也就是生成一个负片之后整一层就已经被敷铜了，要做的事情就是分割敷铜，再设置分割后的敷铜的网络。在PROTEL之前的版本，是用Split来分割，而现在用的版本Altium Designer中直接用Line，快捷键PL，来分割，分割线不宜太细，我用30mil（约0.762mm）。要分割敷铜时，只要用LINE画一个封闭的多边形框，在双击框内敷铜设置网络。正负片都可以用于内电层，正片通过走线和敷铜也可以实现。负片的好处在于默认大块敷铜填充，在添加过孔，改变敷铜大小等等操作都不需要重新Rebuild，这样省去了重新敷铜计算的时间。中间层用于电源层和地层时候，层面上大多是大块敷铜，这样用负片的优势就较明显。 采用盲孔和埋孔的优点：在非穿导孔技术中，盲孔和埋孔的应用，可以极大地降低PCB的尺寸和质量，减少层数，提高电磁兼容性，增加电子产品特色，降低成本，同时也会使得设计工作更加简便快捷。在传统PCB设计和加工中，通孔会带来许多问题。首先它们占居大量的有效空间，其次大量的通孔密集一处也对多层PCB内层走线造成巨大障碍，这些通孔占去走线所需的空间，它们密集地穿过电源与地线层的表面，还会破坏电源地线层的阻抗特性，使电源地线层失效。且常规的机械法钻孔将是采用非穿导孔技术工作量的20倍。在PCB设计中，虽然焊盘、过孔的尺寸已逐渐减小，但如果板层厚度不按比例下降，将会导致通孔的纵横比增大，通孔的纵横比增大会降低可靠性。随着先进的激光打孔技术、等离子干腐蚀技术的成熟，应用非贯穿的小盲孔和小埋孔成为可能，若这些非穿导孔的孔直径为0.3mm，所带来的寄生参数是原先常规孔的1/10左右，提高了PCB的可靠性。由于采用非穿导孔技术，使得PCB上大的过孔会很少，因而可以为走线提供更多的空间。剩余空间可以用作大面积屏蔽用途，以改进EMI/RFI 性能。同时更多的剩余空间还可以用于内层对器件和关键网线进行部分屏蔽，使其具有最佳电气性能。采用非穿导孔，可以更方便地进行器件引脚扇出，使得高密度引脚器件（如BGA 封装器件）很容易布线，缩短连线长度，满足高速电路时序要求。 采用盲孔和埋孔的缺点：最主要的缺点就是板子成本高，加工制做复杂。既增加成本还有加工风险，调试时会更不好测试测量，因此建议尽量不用盲孔和埋孔，除非在板子尺寸受限，迫不得已的情况下才用。
电镀盲孔填孔不良分析 目前多阶HDI板的层间互连大多采用微孔叠孔及交错连接方式设计，一般采用电镀铜填孔方式进行导通，但电镀填盲孔技术与传统电镀有一定差别，且在工艺参数，流程设计，设备方面更有严格要求，填孔过程中出现空洞、凹陷、漏填也是厂内控制的难点，下面将厂内填孔缺陷进行分析，提供些填孔不良的思路； 一、填孔不良分析： 针对厂内填孔不良切片分析分类，统计如下： 二、原因分析： 通过切片分析确认，不良主要为凹陷、漏填、空洞，其中凹陷、漏填比例较高，其次为空洞，现针对厂内填孔不良可能原因进行分析. 2.1添加剂浓度失调：盲孔的填孔主要是通过添加剂中各组成分的协调作用、吸附差异平衡化完成，浓度失控势必会造成添加剂在盲孔内吸附平衡的破坏影响填孔效果. 2.2打气喷管堵塞：填孔槽打气大小直接影响到填孔过程中孔内药水交换效果，若打气效果差必然会造成孔内药水交换导致填孔效果欠佳凹陷值偏大.
2.3导电性不良：夹头或挂具损坏、飞靶和V型座接触不好，导致电流分布不均，板内电流小区域必然会出现盲孔凹陷或漏填现象. 2.4填孔前微蚀异常：填孔前微蚀不足均可能导致个别盲孔孔内导电不良，孔内电阻偏高，在填孔时不利于添加剂分布导致填孔失败. 2.5板子入槽时变形导致局部盲孔突起，局部盲孔漏填或凹陷. 2.6泵浦吸入口漏气，必然会造成大量空气进入槽内，通过过滤泵循环过滤将起泡带入整个槽内通过气流进入盲孔，阻碍孔内药水交换导致盲孔漏填现象. 三、效果验证： 实验前通过对药水调整至最佳状态，检查打气管道、夹头（挂具）、打气状况，维修设备接触不良处并用稀硫酸清洗、微蚀速率控制在20—30u”,保证板为垂直状态后进行填孔测试，测试结果无异常. 四、结论： 通过改善前后对比可以看出：厂内填孔不良主要为药水浓度、打气、导电性、填孔前微蚀量异常及槽内有气泡导致填孔异常，当然影响盲孔填孔异常的因素还有很多，只有平时做到长期监控，细心维护设备，认真排查造成填孔不良的每一个可能因素，才能真正运用好填孔技术，解决厂内填孔异常.
采用盲孔和埋孔是提高多层板密度、减少层数和板面尺寸的有效方法，并大大减少了镀覆通孔的数量。BUM板几乎都采用埋孔和盲孔结构。 埋孔和盲孔大都是直径为0.05～0.15mm的小孔。埋孔在内层薄板上，用制造双面板的工艺进行制造；而盲孔的制造开始用控制Z轴深度的钻小孔数控床，现普遍采用激光钻孔、等离子蚀孔和光致成孔。激光钻孔有二氧化碳激光机和Nd：YAG紫外激光机。日本日立公司的二氧化碳激光钻孔机，激光波长为9.4弘m，1个盲孔分3次钻成，每分钟可钻3万个孔。 随着电子产品向高密度，高精度发展，相应对线路板提出了同样的要求。而提高pcb 密度最有效的方法是减少通孔的数量，及精确设置盲孔，埋孔来实现。 盲／埋孔板的基础知识 谈到盲／埋孔，首先从传统多层板说起。标准的多层板的结构，是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来达到各层线路之内部连结功能。但是因为线路密度的增加，零件的封装方式不断的更新。为了让有限的PCB面积，能放置更多更高性能的零件，除线路宽度愈细外，孔径亦从DIP插孔孔径1 mm缩小为SMD的0.6 mm，更进一步缩小为0.4mm以下。但是仍会占用表面积，因而又有埋孔及盲孔的出现，其定义如下： A. 埋孔（Buried Via） 见图示，内层间的通孔，压合后，无法看到所以不必占用外层之面积 B. 盲孔（Blind Via） 见图示，应用于表面层和一个或多个内层的连通 埋孔设计与制作 埋孔的制作流程较传统多层板复杂，成本亦较高，图显示传统内层与有埋孔之内层制作上的差异，图20.3则解释八层埋孔板的压合迭板结构. 图20.4则是埋孔暨一般通孔和PAD 大小的一般规格 密度极高，双面SMD设计的板子，会有外层上下，Ｉ/Ｏ导孔间的彼此干扰，尤其是有VIP（Via-in-pad）设计时更是一个麻烦。盲孔可以解决这个问题。另外无线电通讯的盛行, 线路之设计必达到RF(Radio frequency)的范围, 超过1GHz以上. 盲孔设计可以达到此需求，图20.5是盲孔一般规格。
印制线路板盲孔电镀填充工艺 熊海平 摘要介绍了一种利用直流电源进行微盲孔和通孔同时电镀的工艺，同时给出了相关的工艺条件和电镀效果。 关键词盲孔通孔同步电镀 Printed Circuit Board Micro-via′s Filling Process Abstract This paper introduced a copper plating process for micro-via filling and through hole plating simultaneously in DC application. Meanwhile, the plating parameters and results were been expressed Key Words Micro-via filling through hole plating 0 前言 微盲孔（Blind Micro-via）电镀铜填充多用于IC晶片载板产业，在电子产品轻、薄、短、小化的发展趋势要求下，印制线路板的布线密度越来越高,这就要求板上的孔径必须越来越小.在导通盲孔上直接叠孔的结构是实现最高布线密度的有效方法之一.就常规的垂直线电镀经验而言，一般通孔中的电镀层厚度要小于板面电镀铜层的厚度，由此可推断，盲孔在电镀过程中，由于受电镀液在孔内的对流性差以及其它客观条件的限制，要想得到理想的填充效果，存在相当大的技术难度。因此，水平电镀设备，脉冲电源等被应用来解决这类难题。是不是垂直电镀线就没办法使盲孔和通孔在同一制程中达到理想的电镀效果呢？事实并非如此，只要我们对设备合理改进，设定合理的工艺流程和参数，对孔径在180微米以下，深度不超过100微米的任意孔径/深度的盲孔，一般能得到较完美的填充。 1．设备要求 毫无疑问，传统的阴极移动加空气搅拌的垂直线电镀方式是不可能圆满完成盲孔填充任务的，必须在此基础上对设备进行适当的改造。最常见的改进方法是，添加高速循环泵，如果电镀槽尺寸许可，在阴极两侧添置两排喷射管，让经循环泵高速流出的镀液，经喷管喷射阴极范围内的有效电镀区域。很多设备商已经在此方面做了相当成功的研究，生产线上已不乏成功使用的范例。 2．工艺流程及电镀参数设定 酸性电镀铜添加剂中的各组份功能和作用原理在很多文献中有详尽的描述，一般而言，常规的全板和图形电镀添加剂中包含着加速剂、抑制剂、润湿剂等主要成分，它们的作用和功能各异，电镀的效果取决于它们的协同效应。作为盲孔电镀的添加剂，如果继续采用这种常规的方式，很难得到理想的填充效果，因为加速剂在孔周的吸附浓度远大于盲孔内壁和底部吸附浓度，铜离子在孔周的交换速率也远大于孔内，因此，在孔周镀层增长速度远大于孔底和孔壁，最终结果如果往往是在盲孔填充过程中，孔内容易出现空洞，如图1。
通孔盲孔埋孔的区别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
通孔、盲孔、埋孔的区别 之前有网友提醒我有篇文章把PCB的盲孔(Blind hole)、埋孔(Buried hole)弄错了，为了避免类似的问题出现，所以我特地找了一些关于PCB的书籍，研究了一番，把这些PCB上面的一些导孔(Vias)给弄清楚。 我们都知道，电路板是由一层层的铜箔电路迭加而成的，而不同电路层之间的连通靠的就是导孔(via)，这是因为现今电路板的制造使用钻孔来连通于不同的电路层，就像是多层地下水道的连通道理是一样的，所不同的是电路板的目的是通电，所以必须在其表面电镀上一层导电物质，如此电子才能在其间移动。 一般我们经常看到的PCB导孔有三种，分别为： 通孔：Plating Through Hole 简称 PTH，这是最常见到的一种，你只要把PCB 拿起来对着灯光，可以看到亮光的孔就是「通孔」。这也是最简单的一种孔，因为制作的时候只要使用钻头或雷射直接把电路板做全钻孔就可以了，费用也就相对较便宜。可是相对的，有些电路层并不需要连接这些通孔，比如说我们有一栋六层楼的房子，我买了它的三楼跟四楼，我想要在内部设计一个楼梯只连接三楼跟四楼之间就可以，对我来说四楼的空间无形中就被原本的一楼连接到六楼的楼梯给多用掉了一些空间。所以通孔虽然便宜，但有时候会多用掉一些PCB的空间。 盲孔：Blind Via Hole，将PCB的最外层电路与邻近内层以电镀孔连接，因为看不到对面，所以称为「盲通」。为了增加PCB电路层的空间利用，应运而生「盲孔」制程。这种制作方法就需要特别注意钻孔的深度(Z轴)要恰到好处，不可此法经常会造成孔内电镀困难所以几乎以无厂商采用；也可以事先把需要连通的电路层在个别电路层的时候就先钻好孔，最后再黏合起来，可是需要比较精密的定位及对位装置。 埋孔：Buried hole， PCB内部任意电路层的连接但未导通至外层。这个制程无法使用黏合后钻孔的方式达成，必须要在个别电路层的时候就执行钻孔，先局部黏合内层之后还得先电镀处理，最后才能全部黏合，比原来的「通孔」及「盲孔」更费工夫，所以价钱也最贵。这个制程通常只使用于高密度(HDI)电路板，来增加其他电路层的可使用空间。
通孔盲孔埋孔的区别文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
通孔、盲孔、埋孔的区别 之前有网友提醒我有篇文章把PCB的盲孔(Blind hole)、埋孔(Buried hole)弄错了，为了避免类似的问题出现，所以我特地找了一些关于PCB 的书籍，研究了一番，把这些PCB上面的一些导孔(Vias)给弄清楚。 我们都知道，电路板是由一层层的铜箔电路迭加而成的，而不同电路层之间的连通靠的就是导孔(via)，这是因为现今电路板的制造使用钻孔来连通于不同的电路层，就像是多层地下水道的连通道理是一样的，所不同的是电路板的目的是通电，所以必须在其表面电镀上一层导电物质，如此电子才能在其间移动。 一般我们经常看到的PCB导孔有三种，分别为： 通孔：Plating Through Hole 简称 PTH，这是最常见到的一种，你只要把PCB拿起来对着灯光，可以看到亮光的孔就是「通孔」。这也是最简单的一种孔，因为制作的时候只要使用钻头或雷射直接把电路板做全钻孔就可以了，费用也就相对较便宜。可是相对的，有些电路层并不需要连接这些通孔，比如说我们有一栋六层楼的房子，我买了它的三楼跟四楼，我想要在内部设计一个楼梯只连接三楼跟四楼之间就可以，对我来说四楼的空间无形中就被原本的一楼连接到六楼的楼梯给多用掉了一些空间。所以通孔虽然便宜，但有时候会多用掉一些PCB的空间。
盲孔：Blind Via Hole，将PCB的最外层电路与邻近内层以电镀孔连接，因为看不到对面，所以称为「盲通」。为了增加PCB电路层的空间利用，应运而生「盲孔」制程。这种制作方法就需要特别注意钻孔的深度(Z轴)要恰到好处，不可此法经常会造成孔内电镀困难所以几乎以无厂商采用；也可以事先把需要连通的电路层在个别电路层的时候就先钻好孔，最后再黏合起来，可是需要比较精密的定位及对位装置。 埋孔：Buried hole， PCB内部任意电路层的连接但未导通至外层。这个制程无法使用黏合后钻孔的方式达成，必须要在个别电路层的时候就执行钻孔，先局部黏合内层之后还得先电镀处理，最后才能全部黏合，比原来的「通孔」及「盲孔」更费工夫，所以价钱也最贵。这个制程通常只使用于高密度(HDI)电路板，来增加其他电路层的可使用空间。
通孔、盲孔、埋孔的区别 之前有网友提醒我有篇文章把PCB的盲孔(Blind hole)、埋孔(Buried hole)弄错了，为了避免类似的问题出现，所以我特地找了一些关于PCB的书籍，研究了一番，把这些PCB上面的一些导孔(Vias)给弄清楚。 我们都知道，电路板是由一层层的铜箔电路迭加而成的，而不同电路层之间的连通靠的就是导孔(via)，这是因为现今电路板的制造使用钻孔来连通于不同的电路层，就像是多层地下水道的连通道理是一样的，所不同的是电路板的目的是通电，所以必须在其表面电镀上一层导电物质，如此电子才能在其间移动。 一般我们经常看到的PCB导孔有三种，分别为： 通孔：Plating Through Hole 简称PTH，这是最常见到的一种，你只要把PCB拿起来对着灯光，可以看到亮光的孔就是「通孔」。这也是最简单的一种孔，因为制作的时候只要使用钻头或雷射直接把电路板做全钻孔就可以了，费用也就相对较便宜。可是相对的，有些电路层并不需要连接这些通孔，比如说我们有一栋六层楼的房子，我买了它的三楼跟四楼，我想要在内部设计一个楼梯只连接三楼跟四楼之间就可以，对我来说四楼的空间无形中就被原本的一楼连接到六楼的楼梯给多用掉了一些空间。所以通孔虽然便宜，但有时候会多用掉一些PCB的空间。 盲孔：Blind Via Hole，将PCB的最外层电路与邻近内层以电镀孔连接，因为看不到对面，所以称为「盲通」。为了增加PCB电路层的空间利用，应运而生「盲孔」制程。这种制作方法就需要特别注意钻孔的深度(Z轴)要恰到好处，不可此法经常会造成孔内电镀困难所以几乎以无厂商采用；也可以事先把需要连通的电路层在个别电路层的时候就先钻好孔，最后再黏合起来，可是需要比较精密的定位及对位装置。 埋孔：Buried hole，PCB内部任意电路层的连接但未导通至外层。这个制程无法使用黏合后钻孔的方式达成，必须要在个别电路层的时候就执行钻孔，先局部黏合内层之后还得先电镀处理，最后才能全部黏合，比原来的「通孔」及「盲孔」更费工夫，所以价钱也最贵。这个制程通常只使用于高密度(HDI)电路板，来增加其他电路层的可使用空间。
二十盲／埋孔 谈到盲／埋孔，首先从传统多层板说起。标准的多层板的结构，是含内层线路及外层线路，再利用钻孔，以及孔内金属化的制程，来达到各层线路之内部连结功能。但是因为线路密度的增加， 零件的封装方式不断的更新。为了让有限的PCB面积，能放置更多更高性能的零件，除线路宽度愈细外，孔径亦从DIP插孔孔径1 mm缩小为SMD的0.6 mm，更进一步缩小为0.4mm以下。但是仍会占用表面积，因而又有埋孔及盲孔的出现，其定义如下： A. 埋孔（Buried Via） 见图示20.1，内层间的通孔，压合后，无法看到所以不必占用外层之面积 B. 盲孔（Blind Via） 见图示20.1，应用于表面层和一个或多个内层的连通 20.1埋孔设计与制作 埋孔的制作流程较传统多层板复杂，成本亦较高，图20.2显示传统内层与有埋孔之内层制作上的差异，
图20.3则解释八层埋孔板的压合迭板结构. 图20.4则是埋孔暨一般通孔和PAD大小的一般规格
20.2盲孔设计与制作 密度极高，双面ＳＭＤ设计的板子，会有外层上下，Ｉ／Ｏ导孔间的彼此干扰，尤其是有ＶＩＰ（Via-in-pad）设计时更是一个麻烦。盲孔可以解决这个问题。另外无线电通讯的盛行, 线路之设计必达到RF(Radio frequency)的范围, 超过1GHz以上. 盲孔设计可以达到此需求，图20.5是盲孔一般规格。 盲孔板的制作流程有三个不同的方法，如下所述 Ａ．机械式定深钻孔 传统多层板之制程，至压合后，利用钻孔机设定Ｚ轴深度的钻孔，但此法有几个问题 ａ．每次仅能一片钻产出非常低 ｂ．钻孔机台面水平度要求严格，每个spindle的钻深设定要一致否则很难控制每个孔的深度
PCB孔的定义（导通孔、盲孔、埋孔、过孔、元件孔） 导通孔（VIA）：一种用于内层连接的金属化孔，其中并不用于插入元件引线或其它增强材料。 盲孔（BIIND VIA）：从印制板内仅延展到一个表层的导通孔。 埋孔（BURIED VIA）：未延伸到印制板表面的一种导通孔。 过孔（THROUGH VIA）：从印制板的一个表层延展到另一个表层的导通孔。 元件孔（COMPONENT HOLE）：用于元件疯子固定于印制板及导电图形电气连接的孔。 想起最近也看了关于过孔的介绍,作为楼主的补充与延伸，转帖如下。 高速PCB的过孔设计作者:袁子建，吴志敏，高举 摘要：在高速PCB设计中，过孔设计是一个重要因素，它由孔、孔周围的焊盘区和POWER 层隔离区组成，通常分为盲孔、埋孔和通孔三类。在PCB设计过程中通过对过孔的寄生电容和寄生电感分析，总结出高速PCB过孔设计中的一些注意事项。 关键词：过孔；寄生电容；寄生电感；非穿导孔技术 目前高速PCB的设计在通信、计算机、图形图像处理等领域应用广泛，所有高科技附加值的电子产品设计都在追求低功耗、低电磁辐射、高可靠性、小型化、轻型化等特点，为了达到以上目标，在高速PCB设计中，过孔设计是一个重要因素。 1、过孔 过孔是多层PCB设计中的一个重要因素，一个过孔主要由三部分组成，一是孔；二是孔周围的焊盘区；三是POWER 层隔离区。过孔的工艺过程是在过孔的孔壁圆柱面上用化学沉积的方法镀上一层金属，用以连通中间各层需要连通的铜箔，而过孔的上下两面做成普通的焊盘形状，可直接与上下两面的线路相通，也可不连。过孔可以起到电气连接，固定或定位器件的作用。过孔示意图如图1 所示。 过孔一般又分为三类：盲孔、埋孔和通孔。
