电力系统技术问答100题（附答案）1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压?答：调节分接头，将其调低几档，使其电压符合要求。

注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。

如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。

2. 雷雨天气为什么不能靠近避雷器和避雷针?答：雷雨天气，雷击较多。

当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。

故雷雨天气不能靠近避雷器或避雷针。

3. 什么叫做内部过电压?什么叫大气过电压?对设备有什么危害?答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。

大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。

内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。

4. 变电站接地网接地电阻应是多少?答：大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I>4000A时可取R≤0.5Ω。

小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V 以上设备时，接地电阻R≤250 / I Ω电阻，任何情况下不应大于10欧。

5. 避雷针接地电阻应是多少?答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。

6. 隔离开关的作用?答;1.明显的断开点2.切断小电流3.改变运行方式7. 工作票许可人的职责?答：1.负责审查工作票所列安全措施是否正确完备，是否符合现场条件;2.工作现场布置的安全措施是否完善;3.负责检查停电设备有无突然来电的危险;4.对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。

1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。

（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。

此类故障称为“永久性故障”。

二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。

因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。

2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。

3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。

当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。

因此，重合闸就不会起动。

4，自动重合闸装置的动作次数应符合预先的规定。

如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。

5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。

但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。

采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。

变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1)若线路发生永久性故障,装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。

2）无压重合闸拒动时，同期重合闸也不会动作。

3）同期重合闸拒动。

2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行.2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。

3）线路有带电作业，当值班调度员命令将重合闸退出运行。

4)重合闸装置失灵，经调度同意后将重合闸退出运行.3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。

4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查:1）查阅继电保护记录,保证合格才能投运并掌握注意事项。

2）检查二次回路及继电器应完整。

3）标志清楚正确.5.过流保护为什么要加装低电压闭锁？答:过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求.因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁.6．为什么在三绕组变压器三侧都装过流保护?它们的保护范围是什么？答：当变压器任意一侧的母线发生短路故障时,过流保护动作。

因为三侧都装有过流保护，能使其有选择地切除故障。

而无需将变压器停运。

各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护.7．何种故障瓦斯保护动作？答：1）变压器内部的多相短路。

2）匝间短路,绕组与铁芯或与外壳短路.3）铁芯故障。

4）油面下降或漏油。

5）分接开关接触不良或导线焊接不牢固。

8．在什么情况下需将运行中的变压器差动保护停用?答：在以下情况下需将运行中的变压器差动保护停用： 1）差动保护二次回路及电流互感器回路有变动或进行校验时。

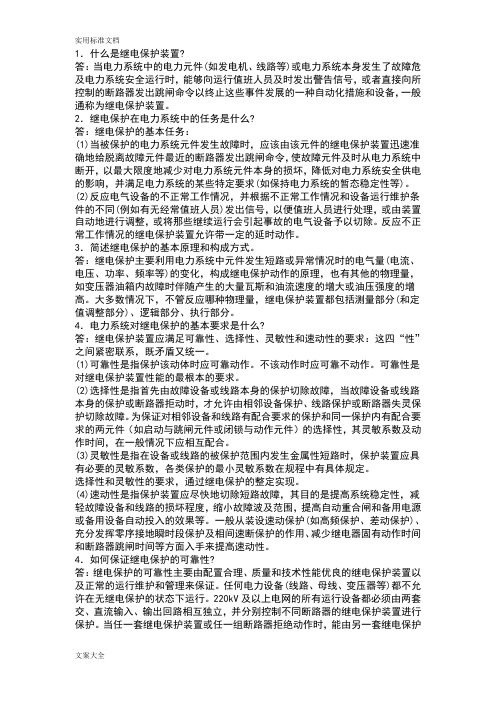

1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如启动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。

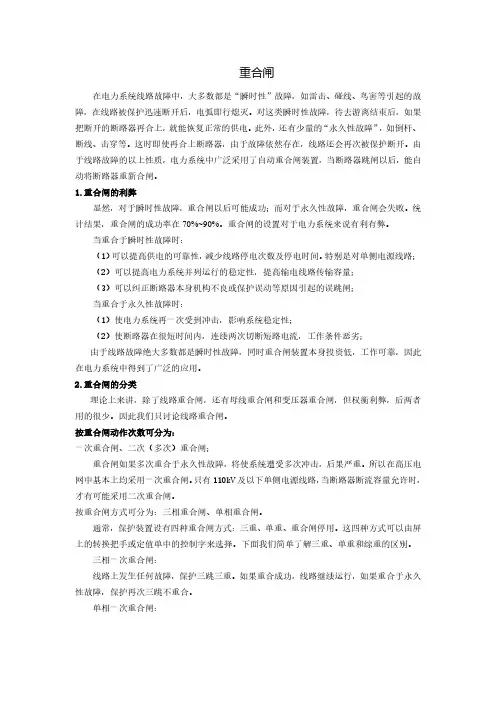

重合闸在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。

对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。

此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。

这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。

由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。

1.重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。

统计结果，重合闸的成功率在70%~90%。

重合闸的设置对于电力系统来说有利有弊。

当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。

特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。

2.重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。

因此我们只讨论线路重合闸。

按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。

所以在高压电网中基本上均采用一次重合闸。

只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。

按重合闸方式可分为：三相重合闸、单相重合闸。

通常，保护装置设有四种重合闸方式：三重、单重、重合闸停用。

这四种方式可以由屏上的转换把手或定值单中的控制字来选择。

下面我们简单了解三重、单重和综重的区别。

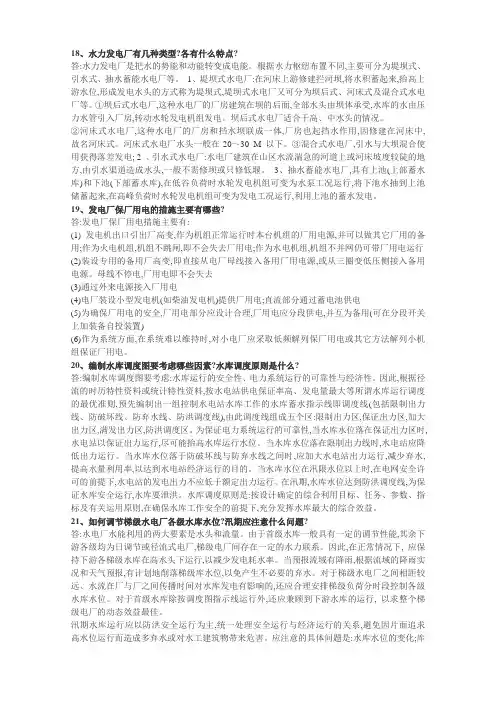

18、水力发电厂有几种类型?各有什么特点?答:水力发电厂是把水的势能和动能转变成电能。

根据水力枢纽布置不同,主要可分为堤坝式、引水式、抽水蓄能水电厂等。

1、堤坝式水电厂:在河床上游修建拦河坝,将水积蓄起来,抬高上游水位,形成发电水头的方式称为堤坝式,堤坝式水电厂又可分为坝后式、河床式及混合式水电厂等。

①坝后式水电厂,这种水电厂的厂房建筑在坝的后面,全部水头由坝体承受,水库的水由压力水管引入厂房,转动水轮发电机组发电。

坝后式水电厂适合于高、中水头的情况。

②河床式水电厂,这种水电厂的厂房和挡水坝联成一体,厂房也起挡水作用,因修建在河床中, 故名河床式。

河床式水电厂水头一般在20～30 M 以下。

③混合式水电厂,引水与大坝混合使用获得落差发电; 2 、引水式水电厂:水电厂建筑在山区水流湍急的河道上或河床坡度较陡的地方,由引水渠道造成水头,一般不需修坝或只修低堰。

3、抽水蓄能水电厂,具有上池(上部蓄水库)和下池(下部蓄水库),在低谷负荷时水轮发电机组可变为水泵工况运行,将下池水抽到上池储蓄起来,在高峰负荷时水轮发电机组可变为发电工况运行,利用上池的蓄水发电。

19、发电厂保厂用电的措施主要有哪些?答:发电厂保厂用电措施主要有:(1) 发电机出口引出厂高变,作为机组正常运行时本台机组的厂用电源,并可以做其它厂用的备用;作为火电机组,机组不跳闸,即不会失去厂用电;作为水电机组,机组不并网仍可带厂用电运行(2)装设专用的备用厂高变,即直接从电厂母线接入备用厂用电源,或从三圈变低压侧接入备用电源。

母线不停电,厂用电即不会失去(3)通过外来电源接入厂用电(4)电厂装设小型发电机(如柴油发电机)提供厂用电;直流部分通过蓄电池供电(5)为确保厂用电的安全,厂用电部分应设计合理,厂用电应分段供电,并互为备用(可在分段开关上加装备自投装置)(6)作为系统方面,在系统难以维持时,对小电厂应采取低频解列保厂用电或其它方法解列小机组保证厂用电。

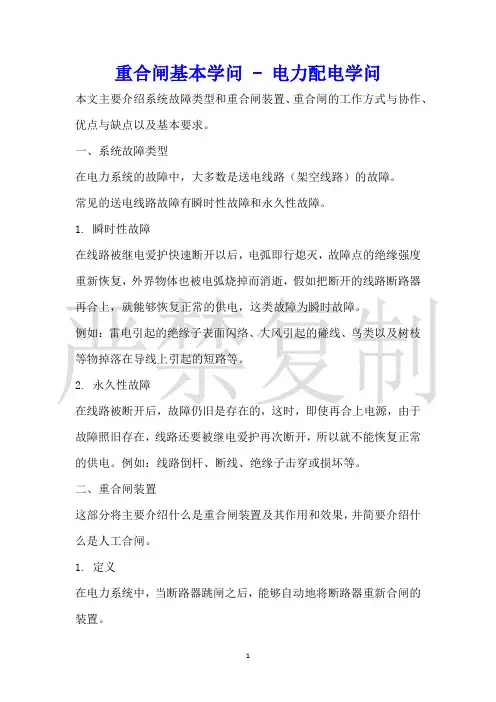

重合闸基本学问 - 电力配电学问本文主要介绍系统故障类型和重合闸装置、重合闸的工作方式与协作、优点与缺点以及基本要求。

一、系统故障类型在电力系统的故障中，大多数是送电线路（架空线路）的故障。

常见的送电线路故障有瞬时性故障和永久性故障。

1. 瞬时性故障在线路被继电爱护快速断开以后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消逝，假如把断开的线路断路器再合上，就能够恢复正常的供电，这类故障为瞬时故障。

例如：雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的短路等。

2. 永久性故障在线路被断开后，故障仍旧是存在的，这时，即使再合上电源，由于故障照旧存在，线路还要被继电爱护再次断开，所以就不能恢复正常的供电。

例如：线路倒杆、断线、绝缘子击穿或损坏等。

二、重合闸装置这部分将主要介绍什么是重合闸装置及其作用和效果，并简要介绍什么是人工合闸。

1. 定义在电力系统中，当断路器跳闸之后，能够自动地将断路器重新合闸的装置。

2. 作用在线路被断开以后再进行一次合闸，就有可能大大提高供电的牢靠性。

3. 效果由于它不能够推断是瞬时还是永久性的故障，所以接受重合闸成功率来表示。

在微机爱护中可接受自适应原理推断。

4. 人工合闸可以实现重合闸，但停电时间过长。

三、重合闸的工作方式与协作大大提高供电的牢靠性，削减线路停电的次数，特殊对单侧电源的单回路线路尤为显著；在高压输电线路上接受重合闸，还可以提高电力系统并列运行的稳定性；在电网的设计与建设过程中，有些状况下由于考虑重合闸的作用，可以暂缓架设双回线路，以节省投资；对断路器本身由于机构不良或继电爱护误动作而引起的误跳闸，也能起订正作用。

1. 评价投资低、工作牢靠、因防止停电挽回国家经济损失，应用广泛。

2. 应用场合1kV及以上的架空线路和电缆与架空的混合线路，当其上有断路器时；在高压熔断器爱护的线路上；在供电给地区负荷的电力变压器上；发电厂和变电站的母线上。

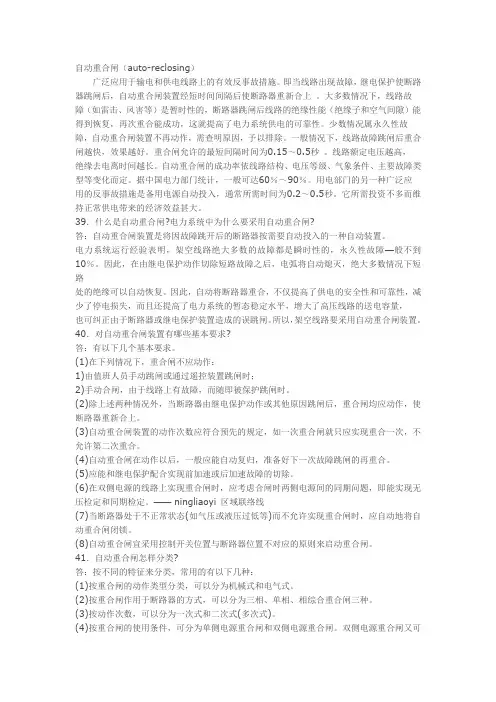

自动重合闸（auto-reclosing）广泛应用于输电和供电线路上的有效反事故措施。

即当线路出现故障，继电保护使断路器跳闸后，自动重合闸装置经短时间间隔后使断路器重新合上。

大多数情况下，线路故障（如雷击、风害等）是暂时性的，断路器跳闸后线路的绝缘性能（绝缘子和空气间隙）能得到恢复，再次重合能成功，这就提高了电力系统供电的可靠性。

少数情况属永久性故障，自动重合闸装置不再动作，需查明原因，予以排除。

一般情况下，线路故障跳闸后重合闸越快，效果越好。

重合闸允许的最短间隔时间为0.15～0.5秒。

线路额定电压越高，绝缘去电离时间越长。

自动重合闸的成功率依线路结构、电压等级、气象条件、主要故障类型等变化而定。

据中国电力部门统计，一般可达60％～90％。

用电部门的另一种广泛应用的反事故措施是备用电源自动投入，通常所需时间为0.2～0.5秒。

它所需投资不多而维持正常供电带来的经济效益甚大。

39．什么是自动重合闸?电力系统中为什么要采用自动重合闸?答：自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。

电力系统运行经验表明，架空线路绝大多数的故障都是瞬时性的，永久性故障—般不到10％。

因此，在由继电保护动作切除短路故障之后，电弧将自动熄灭，绝大多数情况下短路处的绝缘可以自动恢复。

因此，自动将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态稳定水平，增大了高压线路的送电容量，也可纠正由于断路器或继电保护装置造成的误跳闸。

所以，架空线路要采用自动重合闸装置。

40．对自动重合闸装置有哪些基本要求?答：有以下几个基本要求。

(1)在下列情况下，重合闸不应动作：1)由值班人员手动跳闸或通过遥控装置跳闸时；2)手动合闸，由于线路上有故障，而随即被保护跳闸时。

(2)除上述两种情况外，当断路器由继电保护动作或其他原因跳闸后，重合闸均应动作，使断路器重新合上。

(3)自动重合闸装置的动作次数应符合预先的规定，如一次重合闸就只应实现重合一次，不允许第二次重合。

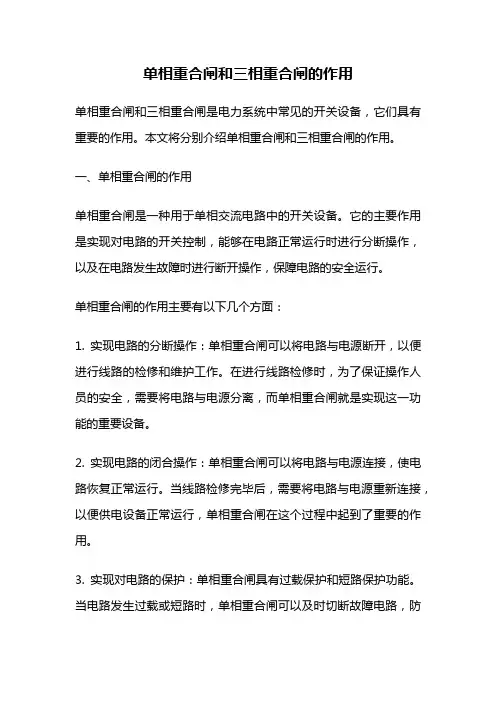

单相重合闸和三相重合闸的作用单相重合闸和三相重合闸是电力系统中常见的开关设备，它们具有重要的作用。

本文将分别介绍单相重合闸和三相重合闸的作用。

一、单相重合闸的作用单相重合闸是一种用于单相交流电路中的开关设备。

它的主要作用是实现对电路的开关控制，能够在电路正常运行时进行分断操作，以及在电路发生故障时进行断开操作，保障电路的安全运行。

单相重合闸的作用主要有以下几个方面：1. 实现电路的分断操作：单相重合闸可以将电路与电源断开，以便进行线路的检修和维护工作。

在进行线路检修时，为了保证操作人员的安全，需要将电路与电源分离，而单相重合闸就是实现这一功能的重要设备。

2. 实现电路的闭合操作：单相重合闸可以将电路与电源连接，使电路恢复正常运行。

当线路检修完毕后，需要将电路与电源重新连接，以便供电设备正常运行，单相重合闸在这个过程中起到了重要的作用。

3. 实现对电路的保护：单相重合闸具有过载保护和短路保护功能。

当电路发生过载或短路时，单相重合闸可以及时切断故障电路，防止故障扩大，保护电器设备的安全运行。

4. 实现对电路的控制：单相重合闸可以实现对电路的远程控制。

通过与其他设备的配合，可以实现对电路的自动控制，提高电力系统的运行效率和可靠性。

二、三相重合闸的作用三相重合闸是一种用于三相交流电路中的开关设备。

它的作用与单相重合闸类似，但由于三相电路的特殊性，三相重合闸的应用范围更广，作用更为重要。

三相重合闸的作用主要有以下几个方面：1. 实现对三相电路的分断操作：三相重合闸可以将三相电路与电源断开，以便进行线路的检修和维护工作。

与单相重合闸相比，三相重合闸可以同时切断三个相位的电路，更加高效和方便。

2. 实现对三相电路的闭合操作：三相重合闸可以将三相电路与电源连接，使电路恢复正常运行。

当线路检修完毕后，需要将电路与电源重新连接，三相重合闸可以同时闭合三个相位的电路，提高了工作效率。

3. 实现对三相电路的保护：三相重合闸具有过载保护和短路保护功能，可以及时切断故障电路，保护电器设备的安全运行。

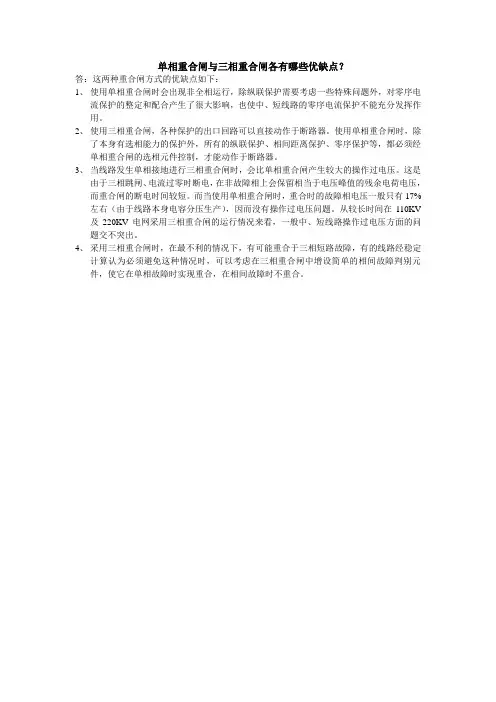

单相重合闸与三相重合闸各有哪些优缺点？
答：这两种重合闸方式的优缺点如下：
1、使用单相重合闸时会出现非全相运行，除纵联保护需要考虑一些特殊问题外，对零序电
流保护的整定和配合产生了很大影响，也使中、短线路的零序电流保护不能充分发挥作用。

2、使用三相重合闸，各种保护的出口回路可以直接动作于断路器。

使用单相重合闸时，除
了本身有选相能力的保护外，所有的纵联保护、相间距离保护、零序保护等，都必须经单相重合闸的选相元件控制，才能动作于断路器。

3、当线路发生单相接地进行三相重合闸时，会比单相重合闸产生较大的操作过电压。

这是
由于三相跳闸、电流过零时断电，在非故障相上会保留相当于电压峰值的残余电荷电压，而重合闸的断电时间较短。

而当使用单相重合闸时，重合时的故障相电压一般只有17%左右（由于线路本身电容分压生产），因而没有操作过电压问题。

从较长时间在110KV 及220KV电网采用三相重合闸的运行情况来看，一般中、短线路操作过电压方面的问题交不突出。

4、采用三相重合闸时，在最不利的情况下，有可能重合于三相短路故障，有的线路经稳定
计算认为必须避免这种情况时，可以考虑在三相重合闸中增设简单的相间故障判别元件，使它在单相故障时实现重合，在相间故障时不重合。
