园林识图知识点总结园林识图是指通过观察园林景观中的植物、建筑、地形、水体等元素，以及它们之间的关系和特点，来进行识别和理解的过程。
园林识图是园林设计、园林规划、园艺、风景园林等相关专业的基础知识，也是园林爱好者和游客欣赏园林景观的重要素养。
园林识图的基本知识点包括：一、植物识图1. 植物物种特点：包括植株的高度、形态、叶片特征、花果特征等。
2. 植物用途：包括景观绿化植物、草坪植物、地被植物等不同种类的植物在园林中的应用和功能。
3. 植物季节变化：不同季节植物的生长、开花、结果等变化特点。
4. 植物栽培管理：包括植物的生长环境要求、栽培技术、病虫害防治等。
植物识图是园林识图的重要内容之一，通过对园林中各种植物的识别并了解其特点和用途，可以更好地应用于园林设计和园艺管理中。
二、建筑识图1. 建筑风格特点：包括中式园林、西式园林、当代园林等不同风格园林中建筑的外观、结构、装饰等特点。
2. 建筑材料和工艺：包括园林建筑常用的石材、木材、砖瓦等材料以及其加工、造型、装饰工艺等。
建筑识图是园林识图的另一个重要内容，建筑是园林景观中的重要元素，对不同风格建筑的识别和了解有助于理解园林设计意图，同时也有助于对园林建筑的保护和改造。
三、地形水体识图1. 地形特征：包括地势起伏、山地河流、水体分布等。
2. 水体形态和功能：包括池塘、喷泉、溪流、水槽等水体在园林中的形态设计和功能利用。
地形水体是园林景观中的重要组成部分，对地形和水体的识别和理解有助于设计和规划园林景观，同时也有助于对地形和水体的环境保护和利用。
园林识图知识的学习和应用1. 学习方法：园林识图需要结合理论学习和实践操作，通过学习相关知识书籍、参与实地考察、实际操作练习等多种途径进行。
2. 应用领域：园林识图知识在园林设计、园林规划、园艺、风景园林、旅游观光等领域都有着广泛的应用，同时也适用于园林爱好者和游客对园林景观的欣赏与理解。
3. 意义价值：园林识图知识的学习和应用，不仅有助于提高专业人才的素养和能力，也有助于增强公众对园林景观的认知和欣赏，促进园林保护、建设和利用的可持续发展。

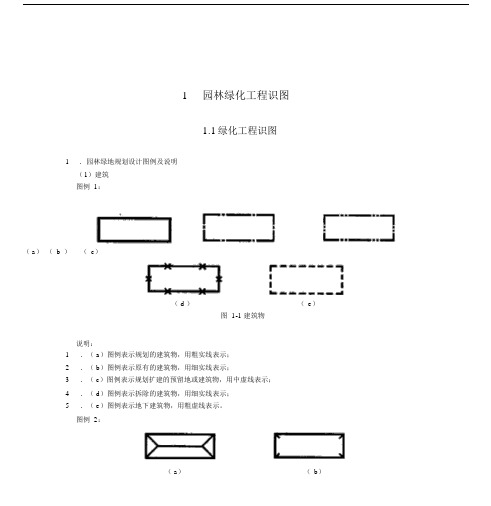

1园林绿化工程识图1.1绿化工程识图1．园林绿地规划设计图例及说明（1）建筑图例 1：（ a）（b）（c）（ d ）（e）图 1-1建筑物说明：1．（ a）图例表示规划的建筑物，用粗实线表示；2．（ b）图例表示原有的建筑物，用细实线表示；3．（ c）图例表示规划扩建的预留地或建筑物，用中虚线表示；4．（ d）图例表示拆除的建筑物，用细实线表示；5．（ e）图例表示地下建筑物，用粗虚线表示。
图例 2：（ a）（b）图 1-2屋顶建筑说明：1．（ a）图例表示坡屋顶建筑，适用于包括瓦顶、石片顶、饰面砖顶等的建筑；2．（ b）图例可以用来表示草顶建筑或简易建筑。
（2）水体图例 3：（ a）（b）（c）（ d）（e）图 1-3水体说明：（ a）图例表示自然形水体；（ b）图例表示规则形水体；（ c）图例表示跌水、瀑布；（ d）图例表示旱涧；（ e）图例表示溪涧。
（3）工程设施图例 4：图 1-4挡土墙说明：此图例中突出的一侧表示被挡土的一方。
图例 5：（ a）图1-5（ b ）雨水排水沟（井）（ c）说明：1．（ a）图例用于表示排水明沟。
其中，上面的图例用于比例较大的图面，下面的图例用于比例较小的图面；2．（ b）图例表示有盖的排水沟。
其中，上面的图例用于比例较大的图面，下面的图例用于比例较小的图面；3．（ c）图例表示雨水井。
图例 6：（ a）（b）图 1-6消火栓井及喷灌点说明：1．（ a）图例表示消火栓井，上部用一条直线；2．（ b）图例表示喷灌点，上部用两个并列的曲线。
图例 7：（ a）（b）（ c）（d）图 1-7园路及地面说明：1．（ a）图例表示道路；2．（ b）图例表示铺装路面；3．（ c）图例表示台阶，其中箭头指向表示向上；4．（ d）图例表示铺砌场地。
在实际工作中，也可依据设计形态表示。
图例 8：（ a）（ c ）（ b ）（ d ）图1-8 常见桥说明：1．（ a）图例表示车行桥。
绪论什么是园林：在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。
什么是园林制图：园林制图是介绍园林图怎样绘制和识读规律的一门课程。
学习园林制图的目的：学习园林制图，就是了解并熟悉园林工程图的各种表示方法和制图标准的相关规定，掌握园林工程图的内容，具有识读和绘制园林工程图的能力。
第一章制图的基本知识一、图纸图幅1、图纸分为横式和立式两种。
A0〜A3图纸有横式和立式两种幅面形式；A4 图纸常用立式幅面形式。
2、AO—A4图纸幅面的大小3、标题栏、会签栏二、图线线型：实线、虚线、点划线、双点划线、折断线、波浪线三、字体1、字体要求：书写端正、排列整齐、笔画清晰、间隔均匀、标点符号清楚正确、黑墨水书写。
2、字体种类：长仿宋字、黑体字3、汉字的规格。
汉字的规格指汉字的大小，即字高。
如5号字，表示的是字高为5mm的字；常用的字号有3.5、5、7、10、14、20。
四、比例比例的注写平面图7；7。
0 （6）...--------- 1：20五、尺寸标注1、线段的尺寸标注：包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字2、半径、直径、标高的标注第二章投影的基本知识一、什么是投影？什么是投影法？投影是根据产生影子的这种自然现象，对其加以抽象，假设物体是透明的，光源S的光线将物体上的各顶点和各条棱线投射到某一平面H上，这些点和棱线的影子所构成的图形就称为投影。
这种获得投影的方法称为投影法。
二、在工程图纸中，所有的图样都是根据一定的投影法绘制的，（投影的原理）是绘制各种工程图纸的基础。
三、投影的分类根据投影线是否平行，投影分为两类：1、中心投影…绘制透视图2、平行投影（1）斜投影-斜轴测图（2）正投影-三面正投影、正轴测图四、正投影的基本规律实形性、积聚性、相仿性、从属性、定比性五、三面正投影图的形成三个投影面的名称及字母标注是什么？三个相互垂直的投影面：水平投影面（H）、正立投影面（V）、侧立投影面（W）六、三面正投影图的分析a—华，，¥歹二寺天系——水平投影与正面投影等长且要对正，即“长对正”；正面投影与侧面投影等高且要平齐，即“高平齐”；水平投影与侧面投影等宽，即“宽相等”。
园林制图复习资料第⼀章绪论⼯程图及作⽤⼯程图：按⼀定的规则和⽅法并遵照国家⼯程建设标准有关规定绘制的，来准确表达⼯程物体的形状、⼤⼩、位置，并说明有关技术要求的图样——“⼯程界的语⾔”。
作⽤：1.审批建设⼯程项⽬的依据；2.在⽣产施⼯中，是备料和施⼯的依据；3.在竣⼯时，是进⾏质量检查和验收，评价⼯程优劣的依据；4.编制⼯程概算、预算和决算及审核⼯程造价的依据。
园林⼯程图的内容及作⽤园林建设经过两个过程：设计：把园林建设任务中的⽂字资料和⼈们的空间构思结果通过整套的“设计图纸”表⽰出来。
施⼯：根据设计图纸把“园”建造起来。
园林设计图和施⼯图统称为园林⼯程图园林设计图：设计⼈员综合运⽤⼭⽯、⽔体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。
施⼯图：指导施⼯⽤的整套图纸PS：图⽰原理和绘图⽅法⼀致，但表达内容的深⼊程度、详细程度、准确程度不同。
第⼆章基础知识（填空判断）第⼀节绘图⼯具丁字尺：⼜称T形尺，由互相垂直的尺头和尺⾝组成，尺⾝上有刻度的⼀侧称为⼯作边。
绘图铅笔：画粗实线常⽤2B或B的铅笔；画细实线、细点划线和写字，常⽤H或HB的铅笔，画底稿线常⽤2H的铅笔。
针管笔：⼜叫绘图墨⽔笔，是⽐较新型的上墨⼯具，它能像钢笔⼀样吸⽔、储⽔，且有0.1—1.2mm不同的型号，可以画出不同线宽的墨线。
设计制图中⾄少要具有粗、中、细三种不同管径的针管笔圆规：按顺时针⽅向转动圆规，规⾝略向前倾。
作同⼼圆或同⼼圆弧时，应保护圆⼼，先作⼩圆。
分规：截取线段、量取尺⼨、等分直线或圆弧。
⽐例尺：度量某⽐例下图上线段的实际长度或将实际尺⼨换算成图上尺⼨的⼯具。
三棱⽐例尺标有六种⽐例（1：100——1：600）。
第⼆节制图常规图纸幅⾯：各号基本幅⾯的尺⼨关系是：沿上⼀号幅⾯的长边对裁，即为下⼀号幅⾯的⼤⼩，对裁时去掉⼩数点后⾯的数字。
幅⾯的长边与短边的⽐例L:B= 21/2。
A0号图纸的⾯积为1m2。
图纸幅画的加长：在加长时只加长长边，短边⼀般不加长。
项目二园林制图与识图一、教学目标1. 学习制图标准及方法步骤。
2. 了解投影知识。
3. 掌握制图工具的使用方法。
4. 精确把握各种园林素材的画法及设计图、效果图的绘制。
二、课时分配本项目共5个任务，分配8个课时。
三、教学重点通过本章的学习，要能熟练绘画山石、水体、植物等园林素材；掌握总平面图、种植设计图及竖向设计图的绘制要求及方法；能够准确运用轴测图、透视图表现设计效果。
四、教学难点准确运用轴测图、透视图表现设计效果。
五、教学内容任务一园林制图的基本知识一、制图工具及其使用方法1. 图板、丁字尺和三角板图板是制图的最基本工具，共有三种规格，分别是零号、壹号和贰号图板，制图的时候应根据图纸的大小选择相应的图板。
图板短边称为工作边，面板称为工作板。
丁字尺由尺头和尺身组成，尺头和尺身固定成90°角，用于画水平线。
使用丁字尺时，尺头应紧靠图板左边，以左手扶尺头，使尺上下移动，再用左手压住尺身，然后画线。
切勿尺头脱离图板工作边，也不能将丁字尺靠在图板的其他边画线，如图2-1所示。
三角板有两块，一块是45°等腰直角三角形，另一块是两锐角分别为30°和60°的直角三角形。
三角板与丁字尺配合使用，可画垂直线及与丁字尺工作边成15°、30°、45°、60°、75°等各种斜线。
两块三角板配合使用，能画出垂直线和各种斜线及其平行线。
如图2-2所示。
2. 绘图笔（1）绘图铅笔。
绘图铅笔的铅芯有软硬之分，分别用字母B和H表示，最软的为6B、最硬的为9H、中等硬度的是HB。
制图中常用4H~HB，但具体制图过程中还需要根据图纸、所绘的线条和空气的温湿度加以调整。
除了用绘图铅笔制图外，也可用自动铅笔起稿线、作草图，铅芯有0.5 mm、0.7 mm、0.9 mm三种规格，硬度多为HB，如图2-3所示。
（2）针管笔。
针管笔是专门用来绘制墨线的。
