二氧化碳传感器参数

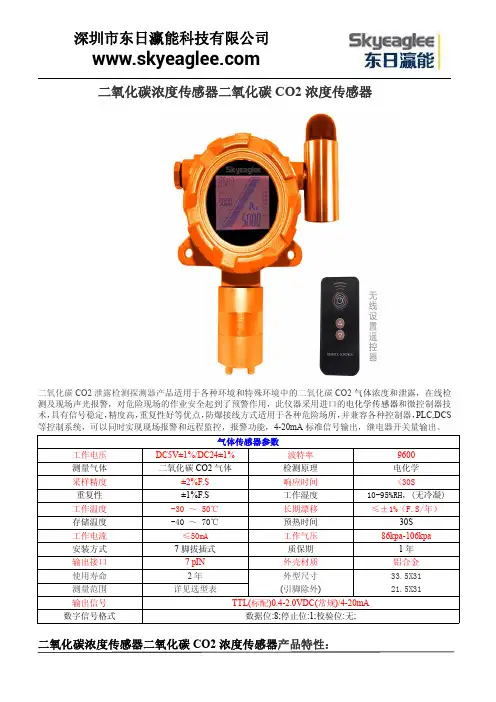

二氧化碳浓度传感器二氧化碳CO2浓度传感器二氧化碳CO2泄露检测探测器产品适用于各种环境和特殊环境中的二氧化碳CO2气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA 标准信号输出，继电器开关量输出。

二氧化碳浓度传感器二氧化碳CO2浓度传感器产品特性：气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化碳CO2气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

二氧化碳浓度传感器二氧化碳CO2浓度传感器技术参数：检测气体：空气中的二氧化碳CO2气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

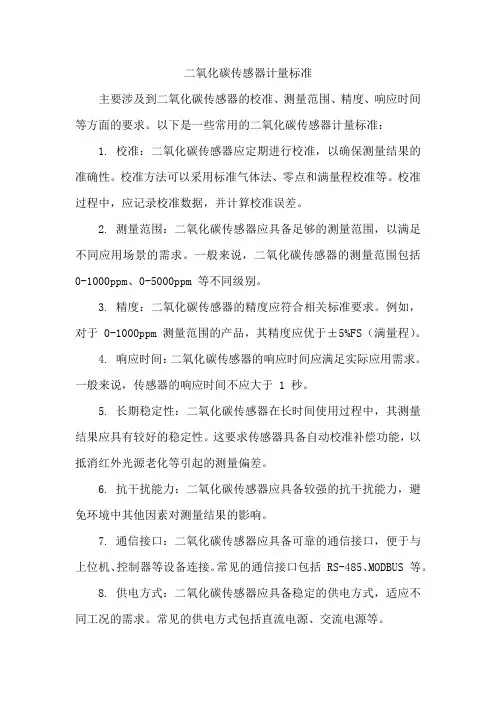

二氧化碳传感器计量标准主要涉及到二氧化碳传感器的校准、测量范围、精度、响应时间等方面的要求。

以下是一些常用的二氧化碳传感器计量标准：1. 校准：二氧化碳传感器应定期进行校准，以确保测量结果的准确性。

校准方法可以采用标准气体法、零点和满量程校准等。

校准过程中，应记录校准数据，并计算校准误差。

2. 测量范围：二氧化碳传感器应具备足够的测量范围，以满足不同应用场景的需求。

一般来说，二氧化碳传感器的测量范围包括0-1000ppm、0-5000ppm 等不同级别。

3. 精度：二氧化碳传感器的精度应符合相关标准要求。

例如，对于 0-1000ppm 测量范围的产品，其精度应优于±5%FS（满量程）。

4. 响应时间：二氧化碳传感器的响应时间应满足实际应用需求。

一般来说，传感器的响应时间不应大于 1 秒。

5. 长期稳定性：二氧化碳传感器在长时间使用过程中，其测量结果应具有较好的稳定性。

这要求传感器具备自动校准补偿功能，以抵消红外光源老化等引起的测量偏差。

6. 抗干扰能力：二氧化碳传感器应具备较强的抗干扰能力，避免环境中其他因素对测量结果的影响。

7. 通信接口：二氧化碳传感器应具备可靠的通信接口，便于与上位机、控制器等设备连接。

常见的通信接口包括 RS-485、MODBUS 等。

8. 供电方式：二氧化碳传感器应具备稳定的供电方式，适应不同工况的需求。

常见的供电方式包括直流电源、交流电源等。

在实际应用中，二氧化碳传感器的计量标准还需结合具体产品和应用场景进行调整。

二氧化碳传感器的计量标准应遵循国家相关法规、标准和行业规范，确保产品的准确性和可靠性。

485型二氧化碳三合一传感器使用说明书第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要CO2、光照度及温湿度监测的场合。

传感器内输入电源，感应探头，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

A、CO2温湿度三合一（普通版）：只适用于室内、平缓环境。

B、CO2温湿度三合一（带外置探头版）：适用于室内、室外均可，外壳IPV65全防水，可应用于各种恶劣环境。

1.3主要参数1.3.1CO2参数CO2精度±(50ppm+3%读数)(25℃)非线性<1%F·S预热时间2min（可用）10min(最大精度) 1.3.2温湿度参数1.3.3温度参数表一不同温度下温度测量精度如上表所示，在5-60摄氏度范围内最大偏差在±0.5内，小于0℃和大于60摄氏度情况下偏差递增。

1.3.4湿度参数内容最小值典型值最大值单位分辨率（12bit）-0.04-%RH 线性偏差-±3.0见后表2%RH 重复度-±0.1-%RH 工作范围0-100%RH 响应时间(63%)-8-秒长期漂移-<0.5-%RH/年滞后性-±1-%RH 非线性度-<0.1-%RH表二不同湿度下湿度测量精度如上表所示，在20-80%RH范围内典型偏差±3%，小于20%和大于80%的湿度情况下情况下偏差递增。

1.3.5温度对湿度测量的影响上文表二描述了不同湿度情况对湿度测量的影响，下表描述了不同的温度对湿度测量精度的影响。

表三不同温度下的相对湿度如上表所示，在15摄氏度到55摄氏度，30到80的湿度范围内，湿度的精度最高，是±4.5%，其余情况湿度递增。

1.4探头参数与选型CO2探头选型如下：型号量程精度是否抗高预热时间响应时间5KN5000ppm±(50ppm+5%)×<120S<30S 5KW5000ppm±(50ppm+5%)√<60S<15S 1BW1%±(50ppm+5%)√<60S<15S 3BW3%±(50ppm+5%)√<60S<15S 65B65%±(50ppm+5%)×<30S<15S 100B100%±(50ppm+5%)×<30S<15S1.5系统框架图第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：12V 防水电源1台（选配）USB 转485设备1台（选配）保修卡/合格证1份2.2接口说明宽电压电源输入12-24V 均可。

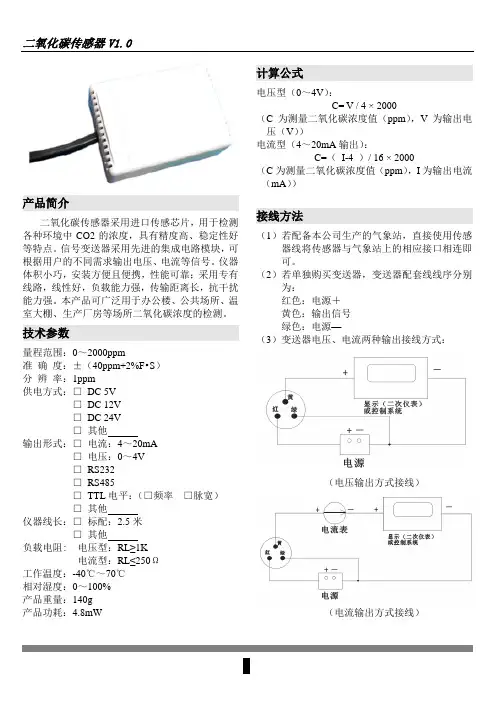

产品简介二氧化碳传感器采用进口传感芯片，用于检测各种环境中CO2的浓度，具有精度高、稳定性好等特点。

信号变送器采用先进的集成电路模块，可根据用户的不同需求输出电压、电流等信号。

仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。

本产品可广泛用于办公楼、公共场所、温室大棚、生产厂房等场所二氧化碳浓度的检测。

技术参数量程范围：0～2000ppm准确度：±（40ppm+2%F•S）分辨率：1ppm供电方式：□DC 5V□DC 12V□DC 24V□其他输出形式：□电流：4～20mA□电压：0～4V□RS232□RS485□TTL电平：（□频率□脉宽）□其他仪器线长：□标配：2.5米□其他负载电阻: 电压型：RL≥1K电流型：RL≤250Ω工作温度：-40℃～70℃相对湿度：0～100%产品重量：140g产品功耗：4.8mW 计算公式电压型（0～4V）：C= V / 4 × 2000（C为测量二氧化碳浓度值（ppm），V为输出电压（V））电流型（4～20mA输出）：C=（I-4 ）/ 16 × 2000（C为测量二氧化碳浓度值（ppm），I为输出电流（mA））接线方法（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

（2）若单独购买变送器，变送器配套线线序分别为：红色：电源＋黄色：输出信号绿色：电源—（3）变送器电压、电流两种输出接线方式：（电压输出方式接线）（电流输出方式接线）结构尺寸变送器尺寸66 m m49 m m 98 mm使用说明将传感器按接线方法中的说明接线，然后置于欲测量二氧化碳浓度的位置，打开电源和采集仪开关，即可获取测量点二氧化碳浓度。

RS485（带地址）通讯协议一、串口格式 数据位 8位 停止位 1位 校验位 无波特率 9600 两次通信间隔至少1000ms 以上 二、通讯格式【1】写入设备地址发送： 00 10 00 AA (16进制数据) 说明： 00 - 广播地址(必须为0) 10 - 写入操作(固定) 00 - 地址命令(固定)AA - 写入的新地址(唯一,1-255)返回： OK (OK 表示返回成功)【2】读取设备地址发送： 00 03 00(16进制数据) 说明： 00 - 广播地址(必须为0) 03 - 读取操作(固定) 00 - 地址命令(固定)返回： Address = XXX (ASCII 码数据，如Address = 001，Address = 123等)说明： Address - 地址指示XXX - 地址数据，不足3位整数时，前面补0；[1]其中单位后面跟一回车换行数据，两个字节，16进制数据为0x0D 0x0A ；[2]上述说明中忽略了空格和'='等过渡字符。

煤矿二氧化碳传感器参数煤矿是一种密闭环境，矿工在其中进行工作时，可能会暴露在有害气体中，其中最常见的是二氧化碳。

二氧化碳是一种无色、无味的气体，高浓度的二氧化碳可以导致人体中毒。

为了确保矿工的安全，煤矿通常会安装二氧化碳传感器，以监测矿井中的二氧化碳浓度。

二氧化碳传感器是一种电子设备，能够测量周围环境中二氧化碳的浓度，并将测量结果转化为电信号，以便监测和控制系统进行处理。

以下是一些常见的煤矿二氧化碳传感器的参数：1. 灵敏度(Sensitivity)：传感器的灵敏度指的是在单位浓度下，传感器输出信号的变化量。

通常以ppm/vol或ppm/mV为单位。

灵敏度越高，传感器对二氧化碳的浓度变化越敏感。

2. 测量范围(Measurement Range)：传感器能够测量的二氧化碳浓度的范围。

煤矿二氧化碳传感器的测量范围通常在0~5000 ppm之间。

需要注意的是，不同的传感器可能有不同的测量范围。

3. 线性度(Linearity)：传感器的线性度指的是传感器输出信号与实际浓度之间的相关性。

线性度越高，传感器的输出信号与实际浓度的误差越小。

4. 响应时间(Response Time)：传感器的响应时间指的是传感器达到输出信号的稳定状态所需的时间。

煤矿中，响应时间是一个非常关键的参数，因为需要及时监测到高浓度的二氧化碳以防止事故发生。

5. 灵敏度漂移(Sensitivity Drift)：传感器的灵敏度漂移指的是传感器在使用过程中，灵敏度的变化量。

灵敏度漂移会导致传感器输出信号的准确性下降，因此需要定期进行校准。

6. 工作温度范围(Operating Temperature Range)：传感器能够正常工作的温度范围。

煤矿二氧化碳传感器的工作温度范围通常在-20℃~50℃之间。

7. 工作湿度范围(Operating Humidity Range)：传感器能够正常工作的湿度范围。

煤矿二氧化碳传感器的工作湿度范围通常在0~95% RH之间。

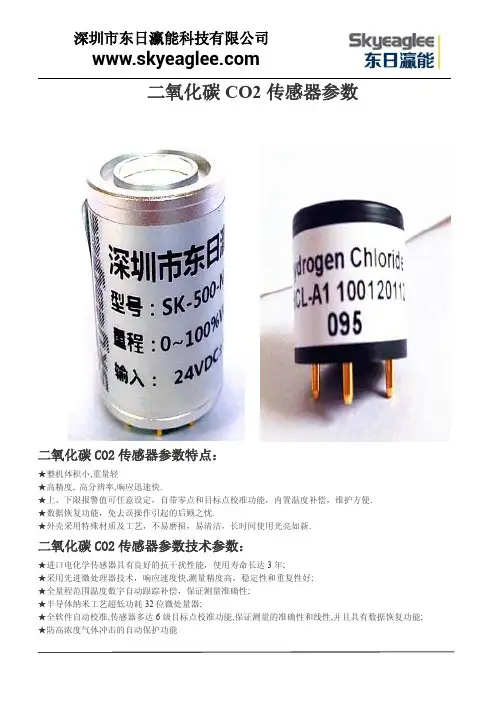

二氧化碳CO2传感器参数二氧化碳CO2传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.二氧化碳CO2传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能二氧化碳CO2传感器参数结构图：二氧化碳CO2传感器参数接线示意图:二氧化碳CO2气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化碳CO2气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。

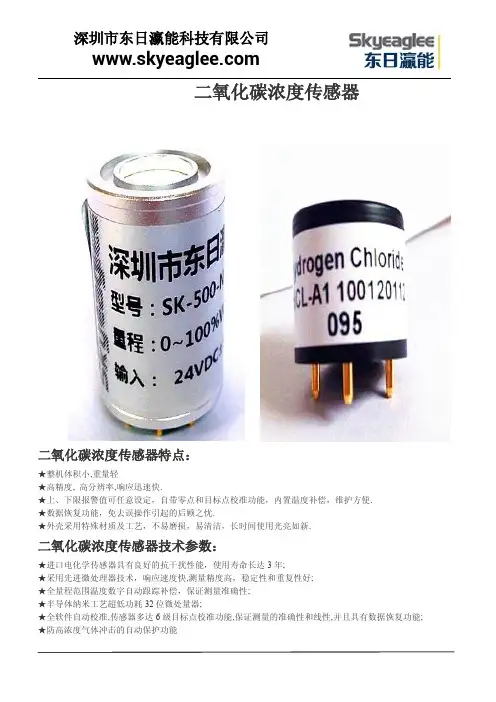

二氧化碳浓度传感器二氧化碳浓度传感器特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.二氧化碳浓度传感器技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能二氧化碳浓度传感器结构图：二氧化碳浓度传感器接线示意图:二氧化碳气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化碳气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。

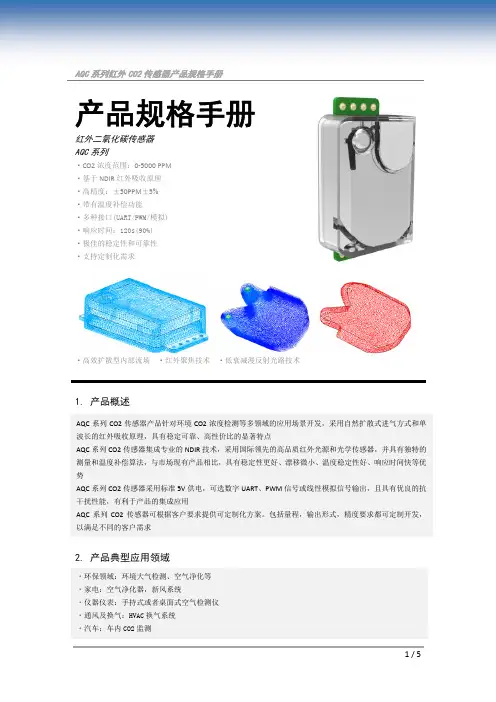

产品规格手册红外二氧化碳传感器 AQC 系列·CO2浓度范围：0‐5000 PPM ·基于NDIR 红外吸收原理 ·高精度：±50PPM ±5% ·带有温度补偿功能 ·多种接口(UART/PWM/模拟) ·响应时间：120s(90%) ·极佳的稳定性和可靠性 ·支持定制化需求·高效扩散型内部流场 ·红外聚焦技术 ·低衰减漫反射光路技术1. 产品概述2. 产品典型应用领域AQC 系列CO2传感器产品针对环境CO2浓度检测等多领域的应用场景开发，采用自然扩散式进气方式和单波长的红外吸收原理，具有稳定可靠、高性价比的显著特点 AQC 系列CO2传感器集成专业的NDIR 技术，采用国际领先的高品质红外光源和光学传感器，并具有独特的测量和温度补偿算法，与市场现有产品相比，具有稳定性更好、漂移微小、温度稳定性好、响应时间快等优势AQC 系列CO2传感器采用标准5V 供电，可选数字UART 、PWM 信号或线性模拟信号输出，且具有优良的抗干扰性能，有利于产品的集成应用AQC 系列CO2传感器可根据客户要求提供可定制化方案。

包括量程，输出形式，精度要求都可定制开发，以满足不同的客户需求 ·环保领域：环境大气检测、空气净化等 ·家电：空气净化器，新风系统 ·仪器仪表：手持式或者桌面式空气检测仪 ·通风及换气：HVAC 换气系统 ·汽车：车内CO2监测3.产品性能参数 规格性能 备注说明 CO2测量范围 0-5000PM/0-2000PPM/0-10000PPM 可定制CO2分辨率 1PPM /CO2测量精度(1±50ppm±5% of reading 可定制更高精度 响应时间 120S 从零点到90%满量程 注：1) 环境温度为25度，大气压为101.3Kpa，湿度50% RH，使用标准气体测试。

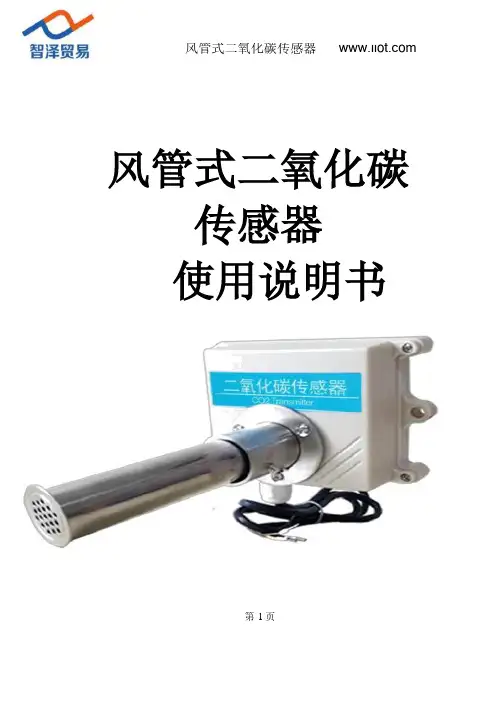

风管式二氧化碳传感器使用说明书第1页第 1 章产品简介1.1 产品概述风管式二氧化碳传感器专门为插入式管道气体测量而设计。

采用不锈钢导气管与不锈钢法兰结合的插入式结构，采用专业测试二氧化碳浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。

1.2 功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高，快速响应，寿命长。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。

1.3 主要参数参数技术指标CO2测量精度≤读数的±3%(25℃)响应时间一般小于 15 秒质保期主机质保 2 年，气体探头质保 1 年接口形式模拟量(电压/电流)/数字量(RS485)供电电源12V-24V DC第2页耗电运行温度工作湿度环境（内置探头）工作湿度环境（外置探头）风管长度外形尺寸<1W -30-50℃(-20-40℃持续) 15-95%RH(无凝露)0-100%RH(有凝露)200mm110×85×44mm 31.4 探头参数与选型型号量程 精度是否 预热响应 5KW 5000ppm ±(50ppm+5%) √ <60S <15S 1BW 1% ±(50ppm+5%) √ <60S <15S 3BW 3% ±(50ppm+5%) √ <60S <15S 65B 65% ±(50ppm+5%) × <30S <15S 100B100% ±(50ppm+5%) × <30S<15S以上寿命均为温度 23±3℃ 、湿度 40±10%RH 、浓度<5%最大量程的情况下的参考数值1.5 模拟量通讯参数电流输出负载 ≤600 欧姆 电压输出类型 0-5V/0-10V电压输出负载 ≤250 欧姆第 3页1.6 数字量通信参数参数指标第 2 章硬件连接2.1 设备安装前检查安装设备前请检查设备清单：名称数量12V 防水电源1台(选配)UCB 转 485 设备1台(选配)2.2 接口说明电源接口为宽电压电源输入12-24V 均可。

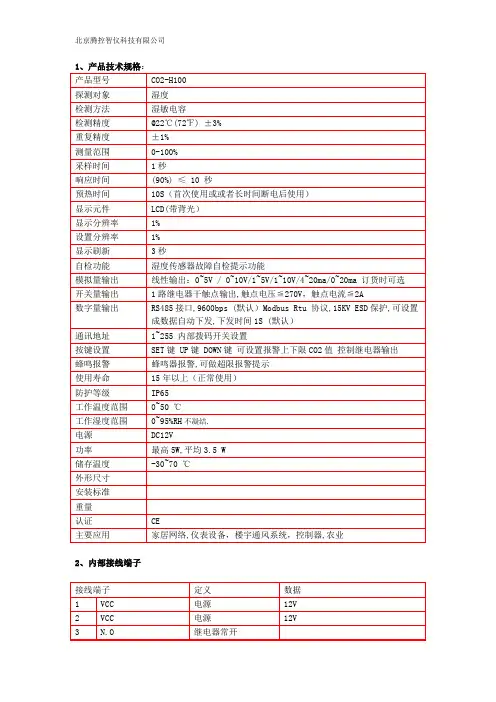

1、产品技术规格：产品型号CO2-H100探测对象湿度检测方法湿敏电容检测精度@22℃(72℉) ±3%重复精度±1%测量范围0-100%采样时间1秒响应时间(90%) ≤ 10 秒预热时间10S（首次使用或或者长时间断电后使用）显示元件LCD(带背光）显示分辨率1%设置分辨率1%显示刷新3秒自检功能湿度传感器故障自检提示功能模拟量输出线性输出：0~5V / 0~10V/1~5V/1~10V/4~20ma/0~20ma 订货时可选开关量输出1路继电器干触点输出,触点电压≦270V，触点电流≦2A数字量输出RS485接口,9600bps (默认）Modbus Rtu 协议,15KV ESD保护,可设置成数据自动下发,下发时间1S (默认）通讯地址1~255 内部拨码开关设置按键设置SET键 UP键 DOWN键可设置报警上下限CO2值控制继电器输出蜂鸣报警蜂鸣器报警,可做超限报警提示使用寿命15年以上（正常使用）防护等级IP65工作温度范围0~50 ℃工作湿度范围0~95%RH不凝结.电源DC12V功率最高5W,平均3.5 W储存温度-30~70 ℃外形尺寸安装标准重量认证CE主要应用家居网络,仪表设备，楼宇通风系统，控制器,农业2、内部接线端子接线端子定义数据1 VCC 电源12V2 VCC 电源12V3 N.O 继电器常开4 COM 继电器公共5 AGND 模拟信号地6 OUT 模拟信号输出(+) 0-5V/0-10V/1-5V/1-10V/4-20MA/0-20MA 线性输出7 SA RS485+8 SB RS485-3、模拟量信号输出3.1 电流信号CO2-T100传感器的电流信号从接线端子的OUT端子输出,0-20MA,4-20MA可选择，出厂默认为4-20MA输出。

当供电电压为12V时,电流输出终端电阻≦300欧姆。

3.2 电压信号CO2-T100传感器的电压信号从接线端子的OUT端子输出,0-5V,0-10V,1-5V,1-10V可选择，出厂默认为1-5V输出。

CH系列CO2传感器说明书产品描述:CH系列CO2传感器测量原理是基于不同气体对特定波段的红外光具有不同的吸收能力，通过测量红外光被吸收的程度来测量被测气体的浓度。

相比传统的电化学和其他传感器具有寿命长，精度高长期稳定性好的优点。

产品主要适合空气中二氧化碳浓度的实时监测。

广泛应用于室内空气质量检测，通风控制系统，楼宇，医院，学校二氧化碳气体监测，空调，空气净化器，蘑菇房，壁炉二氧化碳气体控制。

主要技术指标：检测原理：非色散红外二氧化碳传感器 (NDIR)检测量程：0 ~ 3000ppm 或者 0 ~ 5000ppm 最大0 ~ 100%（订货前选择）使用寿命：10年以上精度：±2% ppm (0~3000ppm) @10 ~ 50℃响应时间：0 ~ 80% < 30sec数据更新：2秒预热时间： @25℃< 90sec①工作环境：0 ~ 50℃, 0 ~ 95%RH Non Condensing贮存环境：-20℃ ~ 70℃输出：模拟输出:4-20Ma, 0-10V,0-5v, ②数字输出: RS485输入电压：DC12V ~ 24V Input (recommend 12V)消耗电流：Peak 150mA, Low 25mA (@12VDC)注：①预热时间内输出的数据为0ppm，传感器有一个自检过程。

②模拟信号对应传感器的量程为线性信号。

接线定义及外壳尺寸：1.接线定义2.外壳安装尺寸所安装的位置应固定安装在墙壁和柱子上距离地面1.5米左右为宜。

具体视情况而定。

顶视图侧视图产品选型表：CH-100是单光束红外二氧化碳传感器；CH-200是双光束红外二氧化碳传感器。

使用环境湿度大温度高的潮湿环境，如果空气中二氧化碳缓慢增加，可以使用CH-200P防护型二氧化碳传感器。

型号量程工作电压工作温度说明CH-100-2K 2k,5k,10K 12-24v 0-50℃室内型商用壁挂CH-200 2k,5k,10K 12-24v 0-50℃室内型商用壁挂CH-200P 2k,5k,10K 12-24v -5-50℃室内型农业用CH-200I 2k,5k,10K 12-24v 0-50℃室内型工业用。

SM3995B二氧化碳、光照度、温度、湿度、大气气压一体传感器说明书概述SM3995B RS485二氧化碳、光照度、温度、湿度、大气气压一体传感器为RS485 总线式传感器，是针对农业生产过程中环境监测而设计的专用传感器，内置核心传感器全部为进口器件。

仪器能够连续监测二氧化碳气体浓度、光照度及环境温湿度大气气压等5种环境参数，每个参数值都转换成MODBUS-RTU标准RS485电信号传输给关联设备。

使用注意：1.设备所内置CO2传感器属于非色散红外二氧化碳传感器，需要充分的通电加热后才能达到良好的使用状态，我们建议你至少预热5分钟，甚至达到1-3小时预热。

2.本产品用于大棚、环境、空气质量控制的二氧化碳探测装置。

适宜于二氧化碳浓度的探测,二氧化碳气体敏感元件测试浓度范围：0 -5000ppm。

技术参数产品结构如上图所示，产品由红外CO2传感器、光照度传感器、温湿度传感器、大气气压传感器、电源（通讯接口）几部分组成。

1.电源及RS485通讯接口设备出厂前自带了1米引线，每根线芯的颜色已按下表进行了规定，请严格按照要求进行接线，否则会烧毁设备。

2. 安装尺寸3. 通讯协议设备所有操作或回复命令都为16进制数据。

默认通讯波特率：9600,8,n,1。

基本命令格式：[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]意义如下：A、设备地址：设备地址范围为1-15,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。

B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。

C、起始地址：查询或操作寄存器起始地址。

D、数据长度：读取的长度。

E、CRC校验：CRC16校验，低位在前，高位在后。

1）读取数据(功能码为0x03 )[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]注：数据长度为2字节，查询数据长度范围为1-5。

产品简介二氧化碳传感器采用进口传感芯片，用于检测各种环境中CO2的浓度，具有精度高、稳定性好等特点。

信号变送器采用先进的集成电路模块，可根据用户的不同需求输出电压、电流等信号。

仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。

本产品可广泛用于办公楼、公共场所、温室大棚、生产厂房等场所二氧化碳浓度的检测。

技术参数量程范围：0～2000ppm准确度：±（40ppm+2%F•S）分辨率：1ppm供电方式：□DC 5V□DC 12V□DC 24V□其他输出形式：□电流：4～20mA□电压：0～4V□RS232□RS485□TTL电平：（□频率□脉宽）□其他仪器线长：□标配：2.5米□其他负载电阻: 电压型：RL≥1K电流型：RL≤250Ω工作温度：-40℃～70℃相对湿度：0～100%产品重量：140g产品功耗：4.8mW 计算公式电压型（0～4V）：C= V / 4 × 2000（C为测量二氧化碳浓度值（ppm），V为输出电压（V））电流型（4～20mA输出）：C=（I-4 ）/ 16 × 2000（C为测量二氧化碳浓度值（ppm），I为输出电流（mA））接线方法（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

（2）若单独购买变送器，变送器配套线线序分别为：红色：电源＋黄色：输出信号绿色：电源—（3）变送器电压、电流两种输出接线方式：（电压输出方式接线）（电流输出方式接线）结构尺寸变送器尺寸66 m m49 m m 98 mm使用说明将传感器按接线方法中的说明接线，然后置于欲测量二氧化碳浓度的位置，打开电源和采集仪开关，即可获取测量点二氧化碳浓度。

RS485（带地址）通讯协议一、串口格式 数据位 8位 停止位 1位 校验位 无波特率 9600 两次通信间隔至少1000ms 以上 二、通讯格式【1】写入设备地址发送： 00 10 00 AA (16进制数据) 说明： 00 - 广播地址(必须为0) 10 - 写入操作(固定) 00 - 地址命令(固定)AA - 写入的新地址(唯一,1-255)返回： OK (OK 表示返回成功)【2】读取设备地址发送： 00 03 00(16进制数据) 说明： 00 - 广播地址(必须为0) 03 - 读取操作(固定) 00 - 地址命令(固定)返回： Address = XXX (ASCII 码数据，如Address = 001，Address = 123等)说明： Address - 地址指示XXX - 地址数据，不足3位整数时，前面补0；[1]其中单位后面跟一回车换行数据，两个字节，16进制数据为0x0D 0x0A ；[2]上述说明中忽略了空格和'='等过渡字符。

二氧化碳传感器说明书适用型号：LH-GC2000LH-GC2001修订记录：目录1.产品介绍 (2)2.规格参数 (2)3.产品尺寸 (3)4.485通信协议与数据格式 (3)4.1.通讯基本参数 (3)4.2.数据帧格式定义 (4)4.3.寄存器地址 (5)4.4.参数读取 (5)5.模拟量协议 (7)6.电气接线 (7)7.售后服务 (7)7.1.售后服务承诺 (7)7.2.免责声明 (7)7.3.联系方式 (8)1.产品介绍本产品为二氧化碳传感器，王字壳壁挂式安装。

该产品利用非色散红外(NDIR)原理对空气中存在的CO2进行探测,具有很好的选择性,无氧气依赖性,寿命长。

该传感器是将成熟的红外吸收气体检测技术与精密光路设计、精良电路设计紧密结合而制作出的高性能传感器。

适用场所：实验室、仓库、机房、农业大棚、工厂。

2.规格参数3.产品尺寸图3.1 4.485通信协议与数据格式4.1.通讯基本参数4.2.数据帧格式定义采用Modbus-RTU通询规约，格式如下：地址码=1字节功能码=1字节数据区=N字节错误校验=16位CRC码结束结构>=4字节的时间地址码：为设备的地址，在通询网络中是唯一的。

功能码：主机所发指令功能提示。

数据区：数据区是具体通询数区，注意16bits数据高字节在前。

CRC码：二字节的校验码。

地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位问询1字节1字节2字节2字节1字节1字节地址码功能码有效字节数数据区校验码低位校验码高位应答1字节1字节1字节2字节1字节1字节4.3.寄存器地址4.4.参数读取（1）例：读取设备地址为01的传感器二氧化碳浓度地址码功能码起始地址数据值校验码低位校验码高位问询0x010x030x00,0x050x00,0x010x940x0B注释：将返回的十六进制数据转换成十进制，即可得到相应的二氧化碳浓度值。

如上举例返回的数值为二氧化碳浓度:01C3H(HEX)=451(DEX)，即451PPM；（2）例：修改设备地址01为02地址码功能码起始地址数据值校验码低位校验码高位问询0x010x060x01,0x000x00,0x020x090xF7地址码功能码起始地址数据值校验码低位校验码高位应答0x010x060x01,0x000x00,0x020x090xF7当未知传感器通讯地址时，可使用广播码FD获取传感器地址。
