二氧化碳传感器方案

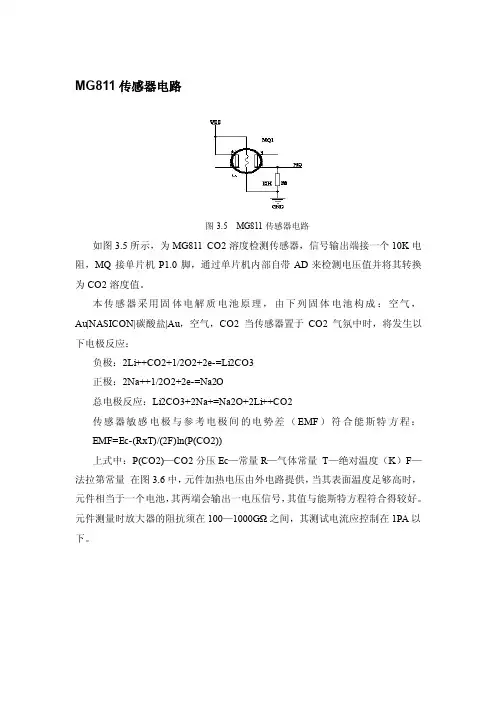

MG811传感器电路图3.5 MG811传感器电路如图3.5所示，为MG811 CO2溶度检测传感器，信号输出端接一个10K电阻，MQ接单片机P1.0脚，通过单片机内部自带AD来检测电压值并将其转换为CO2溶度值。

本传感器采用固体电解质电池原理，由下列固体电池构成：空气，Au|NASICON|碳酸盐|Au，空气，CO2 当传感器置于CO2气氛中时，将发生以下电极反应：负极：2Li++CO2+1/2O2+2e-=Li2CO3正极：2Na++1/2O2+2e-=Na2O总电极反应：Li2CO3+2Na+=Na2O+2Li++CO2传感器敏感电极与参考电极间的电势差（EMF）符合能斯特方程：EMF=Ec-(RxT)/(2F)ln(P(CO2))上式中：P(CO2)—CO2分压Ec—常量R—气体常量T—绝对温度（K）F—法拉第常量在图3.6中，元件加热电压由外电路提供，当其表面温度足够高时，元件相当于一个电池，其两端会输出一电压信号，其值与能斯特方程符合得较好。

元件测量时放大器的阻抗须在100—1000GΩ之间，其测试电流应控制在1PA以下。

图3.6 MG811工作原理图AD转换程序unsigned char dac_start0() //开始A/D转化{P1ASF=0x00; //p1.1通道使能ADC_CONTR=0x00; //启动通道P1.1 AUXR1=0x00;ADC_CONTR|=0x80; //AD电源开delay(2);ADC_CONTR|=0x08; //启动AD转换delay(2);while(!(ADC_CONTR&0x10));ADC_CONTR=0;return ADC_RES;}unsigned char dac_start1() //开始A/D转化{P1ASF=0x01; //p1.0通道时能ADC_CONTR=0x01; //启动通道P1.0 AUXR1=0x00;ADC_CONTR|=0x80; //AD电源开delay(2);ADC_CONTR|=0x08; //启动AD转换delay(2);while(!(ADC_CONTR&0x10));ADC_CONTR=0;return ADC_RES;}如上为STC12C5A60S2自带AD转换的程序，先设置AD通道为P1.0，用来采集光敏电阻电压值，同理也设置了P1.1用来采集MG811CO2溶度值，接着设置转换速度和10位的转换精度，高八位存放在ADC_RES中，低两位存放在ADC_RESL的低两位中，接着将数据融合，等待转换完毕后将数据返回。

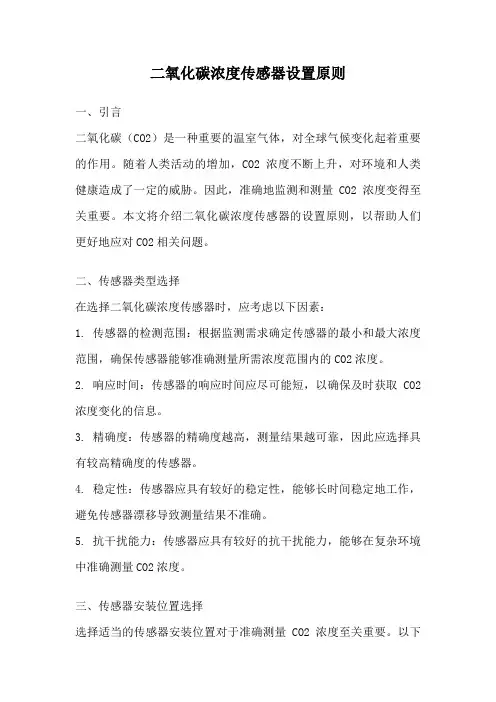

二氧化碳浓度传感器设置原则一、引言二氧化碳（CO2）是一种重要的温室气体，对全球气候变化起着重要的作用。

随着人类活动的增加，CO2浓度不断上升，对环境和人类健康造成了一定的威胁。

因此，准确地监测和测量CO2浓度变得至关重要。

本文将介绍二氧化碳浓度传感器的设置原则，以帮助人们更好地应对CO2相关问题。

二、传感器类型选择在选择二氧化碳浓度传感器时，应考虑以下因素：1. 传感器的检测范围：根据监测需求确定传感器的最小和最大浓度范围，确保传感器能够准确测量所需浓度范围内的CO2浓度。

2. 响应时间：传感器的响应时间应尽可能短，以确保及时获取CO2浓度变化的信息。

3. 精确度：传感器的精确度越高，测量结果越可靠，因此应选择具有较高精确度的传感器。

4. 稳定性：传感器应具有较好的稳定性，能够长时间稳定地工作，避免传感器漂移导致测量结果不准确。

5. 抗干扰能力：传感器应具有较好的抗干扰能力，能够在复杂环境中准确测量CO2浓度。

三、传感器安装位置选择选择适当的传感器安装位置对于准确测量CO2浓度至关重要。

以下是一些设置原则：1. 避免直接阳光照射：传感器应避免直接阳光照射，因为阳光会导致传感器温度升高，影响测量准确性。

2. 避免气流干扰：传感器应尽量避免安装在气流过大的位置，以避免气流对测量结果的影响。

3. 避免污染物干扰：传感器应避免安装在可能受到污染物干扰的位置，如化学品储存区域或排气管附近。

4. 高度选择：传感器应安装在人们通常活动的高度范围内，以便更准确地测量CO2浓度。

四、传感器校准传感器的校准是确保测量结果准确可靠的重要步骤。

以下是一些建议：1. 定期校准：传感器应定期进行校准，以确保测量结果的准确性。

校准频率应根据传感器的稳定性和使用环境而定。

2. 校准气体选择：校准气体应选择与实际使用环境中CO2浓度接近的气体，以提高校准的准确性。

3. 校准程序：校准应按照传感器厂家提供的说明进行，确保操作正确和准确。

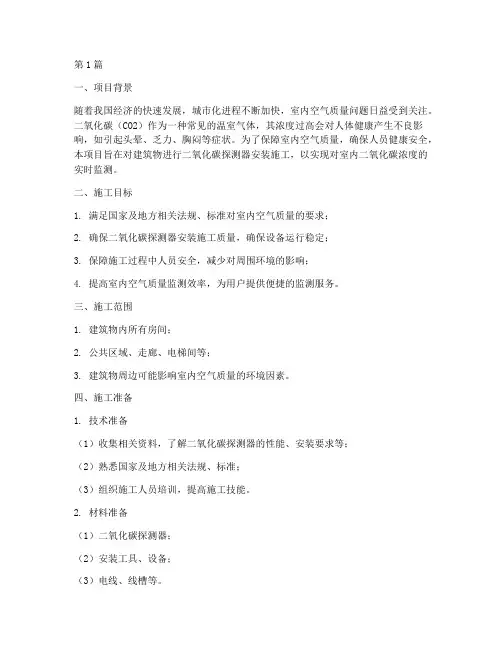

第1篇一、项目背景随着我国经济的快速发展，城市化进程不断加快，室内空气质量问题日益受到关注。

二氧化碳（CO2）作为一种常见的温室气体，其浓度过高会对人体健康产生不良影响，如引起头晕、乏力、胸闷等症状。

为了保障室内空气质量，确保人员健康安全，本项目旨在对建筑物进行二氧化碳探测器安装施工，以实现对室内二氧化碳浓度的实时监测。

二、施工目标1. 满足国家及地方相关法规、标准对室内空气质量的要求；2. 确保二氧化碳探测器安装施工质量，确保设备运行稳定；3. 保障施工过程中人员安全，减少对周围环境的影响；4. 提高室内空气质量监测效率，为用户提供便捷的监测服务。

三、施工范围1. 建筑物内所有房间；2. 公共区域、走廊、电梯间等；3. 建筑物周边可能影响室内空气质量的环境因素。

四、施工准备1. 技术准备（1）收集相关资料，了解二氧化碳探测器的性能、安装要求等；（2）熟悉国家及地方相关法规、标准；（3）组织施工人员培训，提高施工技能。

2. 材料准备（1）二氧化碳探测器；（2）安装工具、设备；（3）电线、线槽等。

3. 人员准备（1）组建施工团队，明确各成员职责；（2）配备安全员，确保施工安全；（3）组织施工人员进场前进行安全教育。

五、施工步骤1. 施工现场勘察（1）了解建筑物结构、布局；（2）确定二氧化碳探测器安装位置；（3）评估施工现场环境，确保施工安全。

2. 设备安装（1）根据现场勘察结果，确定二氧化碳探测器安装位置；（2）按照产品说明书要求，进行设备安装；（3）连接电线、数据线等，确保设备正常运行。

3. 调试与校准（1）检查设备安装质量，确保设备运行稳定；（2）对二氧化碳探测器进行调试，调整参数，使其达到最佳工作状态；（3）对设备进行校准，确保数据准确可靠。

4. 系统集成（1）将二氧化碳探测器与监控系统连接，实现数据传输；（2）确保系统稳定运行，满足实时监测需求；（3）对系统集成进行测试，确保系统功能完善。

二氧化碳传感器计量标准主要涉及到二氧化碳传感器的校准、测量范围、精度、响应时间等方面的要求。

以下是一些常用的二氧化碳传感器计量标准：1. 校准：二氧化碳传感器应定期进行校准，以确保测量结果的准确性。

校准方法可以采用标准气体法、零点和满量程校准等。

校准过程中，应记录校准数据，并计算校准误差。

2. 测量范围：二氧化碳传感器应具备足够的测量范围，以满足不同应用场景的需求。

一般来说，二氧化碳传感器的测量范围包括0-1000ppm、0-5000ppm 等不同级别。

3. 精度：二氧化碳传感器的精度应符合相关标准要求。

例如，对于 0-1000ppm 测量范围的产品，其精度应优于±5%FS（满量程）。

4. 响应时间：二氧化碳传感器的响应时间应满足实际应用需求。

一般来说，传感器的响应时间不应大于 1 秒。

5. 长期稳定性：二氧化碳传感器在长时间使用过程中，其测量结果应具有较好的稳定性。

这要求传感器具备自动校准补偿功能，以抵消红外光源老化等引起的测量偏差。

6. 抗干扰能力：二氧化碳传感器应具备较强的抗干扰能力，避免环境中其他因素对测量结果的影响。

7. 通信接口：二氧化碳传感器应具备可靠的通信接口，便于与上位机、控制器等设备连接。

常见的通信接口包括 RS-485、MODBUS 等。

8. 供电方式：二氧化碳传感器应具备稳定的供电方式，适应不同工况的需求。

常见的供电方式包括直流电源、交流电源等。

在实际应用中，二氧化碳传感器的计量标准还需结合具体产品和应用场景进行调整。

二氧化碳传感器的计量标准应遵循国家相关法规、标准和行业规范，确保产品的准确性和可靠性。

产品简介二氧化碳传感器采用进口传感芯片，用于检测各种环境中CO2的浓度，具有精度高、稳定性好等特点。

信号变送器采用先进的集成电路模块，可根据用户的不同需求输出电压、电流等信号。

仪器体积小巧，安装方便且便携，性能可靠；采用专有线路，线性好，负载能力强，传输距离长，抗干扰能力强。

本产品可广泛用于办公楼、公共场所、温室大棚、生产厂房等场所二氧化碳浓度的检测。

技术参数量程范围：0～2000ppm准确度：±（40ppm+2%F•S）分辨率：1ppm供电方式：□DC 5V□DC 12V□DC 24V□其他输出形式：□电流：4～20mA□电压：0～4V□RS232□RS485□TTL电平：（□频率□脉宽）□其他仪器线长：□标配：2.5米□其他负载电阻: 电压型：RL≥1K电流型：RL≤250Ω工作温度：-40℃～70℃相对湿度：0～100%产品重量：140g产品功耗：4.8mW 计算公式电压型（0～4V）：C= V / 4 × 2000（C为测量二氧化碳浓度值（ppm），V为输出电压（V））电流型（4～20mA输出）：C=（I-4 ）/ 16 × 2000（C为测量二氧化碳浓度值（ppm），I为输出电流（mA））接线方法（1）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。

（2）若单独购买变送器，变送器配套线线序分别为：红色：电源＋黄色：输出信号绿色：电源—（3）变送器电压、电流两种输出接线方式：（电压输出方式接线）（电流输出方式接线）结构尺寸变送器尺寸66 m m49 m m 98 mm使用说明将传感器按接线方法中的说明接线，然后置于欲测量二氧化碳浓度的位置，打开电源和采集仪开关，即可获取测量点二氧化碳浓度。

RS485（带地址）通讯协议一、串口格式 数据位 8位 停止位 1位 校验位 无波特率 9600 两次通信间隔至少1000ms 以上 二、通讯格式【1】写入设备地址发送： 00 10 00 AA (16进制数据) 说明： 00 - 广播地址(必须为0) 10 - 写入操作(固定) 00 - 地址命令(固定)AA - 写入的新地址(唯一,1-255)返回： OK (OK 表示返回成功)【2】读取设备地址发送： 00 03 00(16进制数据) 说明： 00 - 广播地址(必须为0) 03 - 读取操作(固定) 00 - 地址命令(固定)返回： Address = XXX (ASCII 码数据，如Address = 001，Address = 123等)说明： Address - 地址指示XXX - 地址数据，不足3位整数时，前面补0；[1]其中单位后面跟一回车换行数据，两个字节，16进制数据为0x0D 0x0A ；[2]上述说明中忽略了空格和'='等过渡字符。

mg811二氧化碳传感器工作原理宝子们！今天咱们来唠唠mg811二氧化碳传感器这个超有趣的小玩意儿的工作原理。

mg811二氧化碳传感器啊，就像是一个二氧化碳的小侦探。

它的核心部件有一个对二氧化碳特别敏感的感应材料。

这个感应材料就像是一个超级灵敏的鼻子，不过它嗅的不是花香，而是二氧化碳分子。

当周围有二氧化碳分子靠近的时候，就会发生一系列奇妙的反应。

那这个电阻的变化怎么就能让我们知道有多少二氧化碳呢？这就不得不提到传感器里面的电路啦。

这个电路就像是一个聪明的小管家。

它一直在监测着感应材料的电阻变化。

当电阻因为二氧化碳的到来而发生改变的时候，电路就会发现这个变化。

它就像一个细心的会计，把这个变化记录下来，然后通过一些巧妙的计算，把电阻的变化转化成二氧化碳浓度的数值。

打个比方哈，假如没有二氧化碳的时候，感应材料的电阻是一个固定的值，就像一个平静的湖面。

当二氧化碳分子像小石子一样投入这个湖面，湖面就泛起了涟漪，电阻就变了。

电路这个小管家就赶紧测量涟漪的大小，然后告诉我们这是多少二氧化碳分子扔的小石子，也就是二氧化碳的浓度啦。

而且啊，mg811二氧化碳传感器还有自己的小脾气呢。

它需要在合适的工作环境下才能好好工作。

温度和湿度就像是它的小情绪调节器。

如果温度太高或者太低，就像它太热或者太冷，会影响它的工作状态。

湿度也是一样，如果太湿或者太干，它也会有点“闹小情绪”。

所以在使用的时候，我们得给它创造一个舒适的环境，就像照顾一个小宝贝一样。

这个传感器在很多地方都发挥着超级重要的作用呢。

在我们的家里，如果有一个这样的传感器，它就能告诉我们室内的二氧化碳浓度是不是太高啦。

要是太高的话，我们就知道要通通风，让新鲜空气进来。

在一些农业大棚里，它就像一个贴心的小助手，告诉种植户二氧化碳浓度够不够。

如果不够的话，可能就需要采取一些措施来增加二氧化碳浓度，这样植物就能茁壮成长啦。

mg811二氧化碳传感器虽然看起来小小的，但是它的工作原理却充满了神奇之处。

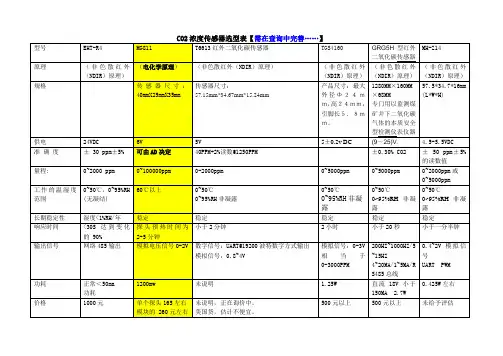

CO2浓度传感器选型表【需在查询中完善……】型号EHT-R4 MG811 T6613红外二氧化碳传感器TGS4160GRG5H型红外二氧化碳传感器MH-Z14原理（非色散红外（NDIR）原理）（电化学原理）（非色散红外（NDIR）原理）（非色散红外（NDIR）原理）（非色散红外（NDIR）原理）（非色散红外（NDIR）原理）规格传感器尺寸：40mmX25mmX35mm 传感器尺寸：57.15mm*34.67mm*15.24mm产品尺寸：最大外径Φ２４ｍｍ，高２４ｍｍ，引脚长５．８ｍｍ。

1280MM×160MM×68MM专门用以监测煤矿井下二氧化碳气体的本质安全型检测仪表仪器57.5*34.7*16mm(L*W*H)供电24VDC 6V 5V 5±0.2v DC (9～25)V. 4.5-5.5VDC准确度± 30 ppm±5% 可由AD决定40PPM+2%读数@1250PPM ±0.30% CO2 ± 50 ppm±5%的读数值量程: 0~2000 ppm 0~100000ppm 0-2000ppm 0~5000ppm 0~5000ppm 0~2000ppm或0~5000ppm工作的温湿度范围0~50℃，0~95%RH(无凝结)60℃以上0~50℃0~95%RH非凝露0~50℃0~95%RH非凝露0~50℃0~95%RH非凝露0~50℃0~95%RH非凝露长期稳定性湿度<1%RH/年稳定稳定稳定稳定稳定响应时间<30S 达到变化的 90% 探头预热时间为2-5分钟小于2分钟2小时小于20秒小于一分半钟输出信号网络485输出模拟电压信号0-2V 数字信号：UART@19200波特数字方式输出模拟信号：0.8~4V 模拟信号：0-3V相当于0-3000PPM200HZ~1000HZ/5~15HZ4~20MA/1~5MA/RS485总线0.4~2V模拟信号UART PWM功耗正常＜50ma功耗1200mw 未说明 1.25W 直流18V小于150MA 2.7W0.425W左右价格1000元单个探头165左右模块的 260元左右未说明，正在询价中。

二氧化碳CO2传感器参数二氧化碳CO2传感器参数特点：★整机体积小,重量轻★高精度,高分辨率,响应迅速快.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★数据恢复功能，免去误操作引起的后顾之忧.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.二氧化碳CO2传感器参数技术参数：★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★防高浓度气体冲击的自动保护功能二氧化碳CO2传感器参数结构图：二氧化碳CO2传感器参数接线示意图:二氧化碳CO2气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体二氧化碳CO2气体检测原理电化学采样精度±2%F.S响应时间<30S重复性±1%F.S工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S工作电流≤50mA工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X31 21.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA 数字信号格式数据位:8;停止位:1;校验位:无;传感器PIN脚定义图:传感器应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、设备检测等。

二氧化碳传感器的应用和分类传感器常见问题解决方法二氧化碳传感器是用于检测二氧化碳浓度的机器。

二氧化碳是绿色植物进行光合作用的原料之一，作物干重的95%来自光合作用。

因此，使用二氧化碳传感器控制浓度也就成为影响作物产量的重要因素。

塑料大棚栽培使作物长期处于相对密闭的场所中，棚内二氧化碳浓度一天内变化很大，日出前达到值1000~1200ppm，日出后2.5~3小时降为100ppm左右，仅为大气浓度的30%左右，而且一直维持到午后2小时才开始回升，到下午4时左右恢复到大气水平。

应用当然气体传感器中不仅仅只有二氧化碳传感器应用广泛，其它气体传感器也有着广泛的应用，随着人们对气体传感器的深入认识，气体传感器将会被应用在更多环境中，当然我们在生产气体传感器的时候一定要确保它的灵敏性和稳定性。

分类红外二氧化碳传感器:该传感器利用非色散红外(NDIR)原理对空气中存在的CO2进行探测，具有很好的选择性，无氧气依赖性，广泛应用于存在可燃性、爆炸性气体的各种场合。

催化二氧化碳传感器:是将现场检测到的二氧化碳浓度转换成标准4-20mA电流信号输出、广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药及水处理等行业。

热传导二氧化碳传感器:据混合气体的总导热系数随待分析气体含量的不同而改变的原理制成，由检测元件和补偿元件配对组成电桥的两个臂，遇可燃性气体时检测元件电阻变小，遇非可燃性气体时检测元件电阻变大(空气背景)，桥路输出电压变量，该电压变量随气体浓度增大而成正比例增大，补偿元件起参比及温度补偿作用，主要应用场所在民用、工业现场的天然气、液化气、煤气、烷类等可燃性气体及汽油、醇、酮、苯等有机溶剂蒸汽的浓度检测。

线性传感器的参数与传感器的一些特性分析线性传感器是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。

在于把直线机械位移量转换成电信号。

为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。

二氧化碳检测仪项目实施方案1.项目背景二氧化碳是一种广泛存在于大气中的温室气体，对全球气候变化产生重要影响。

近年来，随着全球对气候变化问题的重视，对二氧化碳排放的监测需求不断增加。

因此，开发一种高精度、便携式的二氧化碳检测仪成为了当前的研究热点。

2.项目目标开发一种高精度、便携式的二氧化碳检测仪，能够在室内和室外环境中准确测量二氧化碳浓度，并能将检测结果实时传输给用户。

3.项目内容（1）硬件设计：设计和制造一种高精度的二氧化碳传感器，并与微处理器进行整合，实现数据采集和处理功能。

同时，设计一套适合室内和室外使用的仪器外壳，确保仪器的便携性和耐用性。

（2）软件开发：开发一套完善的检测仪软件，实现仪器的控制、数据采集和传输功能。

软件应能够实时监测二氧化碳浓度，并将数据以可视化的形式展示给用户。

同时，软件还应具备数据存储和导出功能，方便用户对数据进行分析和汇总。

（3）测试与优化：使用标准样品和真实环境样品对开发的二氧化碳检测仪进行测试，并对测试结果进行分析和优化。

根据测试结果，调整硬件和软件设计，以提高检测仪的准确性和稳定性。

4.项目进度安排（1）需求调研和分析：2周通过调研市场上已有的二氧化碳检测仪器，并与用户进行需求沟通，明确项目目标和功能需求。

（2）硬件设计和制造：4周根据需求和市场调研结果，设计和制造高精度的二氧化碳传感器，并与微处理器进行整合。

同时，设计和制造仪器外壳，确保仪器具备便携性和耐用性。

（3）软件开发：6周基于硬件设计成果，开发一套完善的检测仪软件。

软件应具备仪器控制、数据采集、数据传输、数据存储和数据导出等功能。

（4）测试和优化：4周使用标准样品和真实环境样品对开发的检测仪进行测试，并根据测试结果对硬件和软件进行优化，以提高检测仪的准确性和稳定性。

（5）项目总结和报告：2周根据整个项目的执行情况和测试结果，撰写项目总结报告，总结项目经验和教训，并提出后续改进的建议。

5.项目资源需求（1）人力资源：项目经理、硬件工程师、软件工程师、测试工程师等；（2）设备资源：计算机、传感器制造设备、调试设备等；（3）材料资源：传感器、电路板、塑料外壳等；（4）财务资源：项目预算。

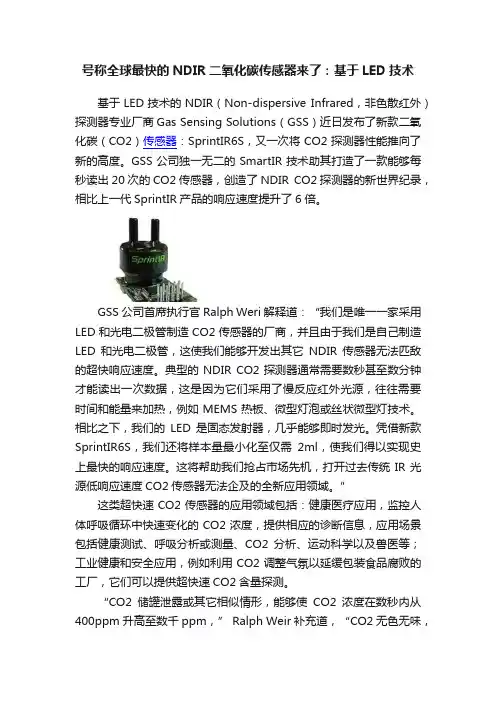

号称全球最快的NDIR二氧化碳传感器来了：基于LED技术基于LED技术的NDIR（Non-dispersive Infrared，非色散红外）探测器专业厂商Gas Sensing Solutions（GSS）近日发布了新款二氧化碳（CO2）传感器：SprintIR6S，又一次将CO2探测器性能推向了新的高度。

GSS公司独一无二的SmartIR技术助其打造了一款能够每秒读出20次的CO2传感器，创造了NDIR CO2探测器的新世界纪录，相比上一代SprintIR产品的响应速度提升了6倍。

GSS公司首席执行官Ralph Weri解释道：“我们是唯一一家采用LED和光电二极管制造CO2传感器的厂商，并且由于我们是自己制造LED和光电二极管，这使我们能够开发出其它NDIR传感器无法匹敌的超快响应速度。

典型的NDIR CO2探测器通常需要数秒甚至数分钟才能读出一次数据，这是因为它们采用了慢反应红外光源，往往需要时间和能量来加热，例如MEMS热板、微型灯泡或丝状微型灯技术。

相比之下，我们的LED是固态发射器，几乎能够即时发光。

凭借新款SprintIR6S，我们还将样本量最小化至仅需2ml，使我们得以实现史上最快的响应速度。

这将帮助我们抢占市场先机，打开过去传统IR光源低响应速度CO2传感器无法企及的全新应用领域。

”这类超快速CO2传感器的应用领域包括：健康医疗应用，监控人体呼吸循环中快速变化的CO2浓度，提供相应的诊断信息，应用场景包括健康测试、呼吸分析或测量、CO2分析、运动科学以及兽医等；工业健康和安全应用，例如利用CO2调整气氛以延缓包装食品腐败的工厂，它们可以提供超快速CO2含量探测。

“CO2储罐泄露或其它相似情形，能够使CO2浓度在数秒内从400ppm升高至数千ppm，” Ralph Weir补充道，“CO2无色无味，人类无法察觉。

可是CO2浓度的升高会引起人体严重的健康问题，因此，越快地发出警示，暴露其中的人便能更快的采取行动。

二氧化碳传感器原理
二氧化碳传感器是一种用于测量环境中二氧化碳浓度的仪器。

其工作原理基于二氧化碳分子与特定化学物质之间的作用。

以下是二氧化碳传感器的工作原理：
1. 光学原理：一种常见的二氧化碳传感器工作原理是基于红外线吸收光谱技术。

二氧化碳分子对特定波长的红外线具有吸收能力，当红外线通过气体中的二氧化碳时，被吸收的光强度与二氧化碳浓度成正比。

传感器中的光源发射红外线，经过样品室后，由检测单元测量被吸收的光强度，从而计算出二氧化碳的浓度。

2. 电化学原理：另一种二氧化碳传感器常用的工作原理是基于电化学的方法。

这种传感器通常由两个电极构成：一个工作电极和一个参比电极。

工作电极表面涂有特定的电催化材料，它可以催化二氧化碳分子的电化学反应。

当二氧化碳分子与工作电极表面相互作用时，产生的电流与二氧化碳浓度成正比。

这个电流信号通过传感器电路进行放大和处理，最终转化为二氧化碳浓度值。

3. 谱学原理：谱学是一种通过观察分子在不同能级之间跃迁产生的辐射或吸收光谱，来判断物质成分和浓度的方法。

在二氧化碳传感器中，可以利用谱学原理来测量气体中二氧化碳的浓度。

例如，使用一种称为拉曼散射的技术，通过激光束照射气体样品，观察散射光的频移和强度来确定二氧化碳的浓度。

无论采用哪种原理，二氧化碳传感器都可以通过将测量信号与
已知二氧化碳浓度进行比较，并校准传感器以提供准确的浓度读数。

这种测量方法广泛应用于室内空气质量监测、工业过程控制和环境污染监测等领域。

二氧化碳传感器的类别及适用二氧化碳传感器是一种用于检测空气中二氧化碳浓度的传感器。

随着空气污染日益严重以及人们对室内空气质量的关注度不断提高，二氧化碳传感器的应用也越来越广泛。

本文将介绍二氧化碳传感器的类别和适用条件。

二氧化碳传感器的类别1.便携式二氧化碳传感器：也称为手持式二氧化碳检测仪，主要应用于空气污染的检测，如室内空气质量、车内空气质量等的检测。

这些传感器通常是小巧轻便、使用方便，并且可以实时检测二氧化碳浓度。

2.壁挂式二氧化碳传感器：这种传感器可以安装在墙壁上，主要应用于室内空气质量监测。

与便携式传感器相比，壁挂式传感器数据更加精确，可以连续监测，还可以集成到建筑控制系统中。

3.模块化二氧化碳传感器：这种传感器通常是工业自动化领域应用最多的一种，可以选择不同的模块搭配，通常会集成于特定的设备或系统中，以监控和控制二氧化碳浓度。

4.光学二氧化碳传感器：这种传感器利用光学原理检测空气中的二氧化碳浓度，精确度高，同时还可以检测其它气体，如氧气、氮气等。

通常用于科研实验室、医院等领域，因为这些领域对测量精度要求更高。

二氧化碳传感器的适用条件二氧化碳传感器的适用条件取决于其所在的应用环境。

1.室内空气质量监测：在温度适宜、湿度适宜的情况下，室内空气中的二氧化碳浓度一般不宜超过1000ppm，过高的浓度会影响人体健康。

因此，在室内空气质量监测方面，二氧化碳传感器的适用条件是：在适宜的环境下进行精确的测量，并根据测量结果调整室内通风系统的运行。

2.工业自动化领域：在工业自动化生产领域，二氧化碳传感器的适用条件是：能够承受高温、高湿、高密度等恶劣环境，能够实时监测二氧化碳浓度，并能够与控制系统进行联动，控制工业生产过程中的二氧化碳排放。

3.研究实验室：科研实验室对测量精度要求很高，因此二氧化碳传感器的适用条件是：能够在高精度的环境下进行测量，同时能够与实验设备进行联动，保证实验的准确性。

总之，二氧化碳传感器除了在室内空气质量监测方面应用较为广泛外，还在工业自动化和科研领域得到了较好的应用，其应用场景和使用条件也各不相同，用户在选择合适的二氧化碳传感器时，需要结合实际使用情况进行评估。

产品规格手册红外二氧化碳传感器 AQC 系列·CO2浓度范围：0‐5000 PPM ·基于NDIR 红外吸收原理 ·高精度：±50PPM ±5% ·带有温度补偿功能 ·多种接口(UART/PWM/模拟) ·响应时间：120s(90%) ·极佳的稳定性和可靠性 ·支持定制化需求·高效扩散型内部流场 ·红外聚焦技术 ·低衰减漫反射光路技术1. 产品概述2. 产品典型应用领域AQC 系列CO2传感器产品针对环境CO2浓度检测等多领域的应用场景开发，采用自然扩散式进气方式和单波长的红外吸收原理，具有稳定可靠、高性价比的显著特点 AQC 系列CO2传感器集成专业的NDIR 技术，采用国际领先的高品质红外光源和光学传感器，并具有独特的测量和温度补偿算法，与市场现有产品相比，具有稳定性更好、漂移微小、温度稳定性好、响应时间快等优势AQC 系列CO2传感器采用标准5V 供电，可选数字UART 、PWM 信号或线性模拟信号输出，且具有优良的抗干扰性能，有利于产品的集成应用AQC 系列CO2传感器可根据客户要求提供可定制化方案。

包括量程，输出形式，精度要求都可定制开发，以满足不同的客户需求 ·环保领域：环境大气检测、空气净化等 ·家电：空气净化器，新风系统 ·仪器仪表：手持式或者桌面式空气检测仪 ·通风及换气：HVAC 换气系统 ·汽车：车内CO2监测3.产品性能参数 规格性能 备注说明 CO2测量范围 0-5000PM/0-2000PPM/0-10000PPM 可定制CO2分辨率 1PPM /CO2测量精度(1±50ppm±5% of reading 可定制更高精度 响应时间 120S 从零点到90%满量程 注：1) 环境温度为25度，大气压为101.3Kpa，湿度50% RH，使用标准气体测试。

二氧化碳传感器吊挂标准二氧化碳传感器是一种用于检测环境中二氧化碳浓度的设备，它在室内空气质量监测、工业生产过程控制、温室气体排放监测等领域有着广泛的应用。

为了确保二氧化碳传感器的准确性和稳定性，我们需要按照一定的吊挂标准来进行安装和使用。

首先，二氧化碳传感器的吊挂位置应该选择在通风良好、空气流动较为均匀的区域。

避免选择在靠近门窗或者空调出风口的位置，以免受到外部空气流动的影响。

同时，要避免阳光直射和高温、高湿环境，以免影响传感器的准确性和寿命。

其次，吊挂高度也是需要考虑的因素。

一般来说，二氧化碳传感器的吊挂高度应该与人的呼吸区域相近，一般为1.5米至1.8米的高度。

这样可以更准确地反映人员呼吸区域的二氧化碳浓度情况，为室内空气质量的监测提供更可靠的数据支持。

另外，对于大型空间，需要根据实际情况选择合适的数量和位置来布置二氧化碳传感器。

一般来说，大型会议室、办公室、工厂车间等场所需要根据房间的大小和结构来进行合理布置，以确保整个空间内的二氧化碳浓度能够得到有效监测。

此外，二氧化碳传感器的吊挂位置还应避免靠近化学品、油漆、溶剂等挥发性有机物的区域，以免受到外部污染物的干扰，影响传感器的准确性。

最后，二氧化碳传感器的吊挂安装应牢固可靠，避免摇摆或者受到外力碰撞。

安装时需选择合适的吊挂工具和固定方式，确保传感器能够稳固地悬挂在指定位置，不会因为外力或者震动而导致误差或损坏。

总之，二氧化碳传感器的吊挂标准对于确保传感器的准确性和稳定性至关重要。

合理选择吊挂位置和高度，避免外部干扰，保证安装牢固可靠，都是确保二氧化碳传感器正常工作的关键因素。

希望大家在使用二氧化碳传感器时，能够严格按照吊挂标准进行安装和使用，以确保获得准确可靠的监测数据，为室内空气质量的改善和生产过程的控制提供有力支持。

二氧化碳传感器标定箱的试验项目
二氧化碳传感器标定箱是用于对二氧化碳传感器进行标定和测
试的设备。

在进行测试时，可以进行多个试验项目来确保二氧化碳
传感器的准确性和稳定性。

以下是一些可能的试验项目：
1. 精准度测试，通过将二氧化碳传感器与已知浓度的二氧化碳
气体进行比较，来测试传感器的测量精准度。

这可以通过逐步增加
或减少二氧化碳浓度来进行。

2. 稳定性测试，在不同的温度和湿度条件下，对二氧化碳传感
器进行长时间的测试，以评估其稳定性和响应时间。

3. 跨灵敏度测试，测试二氧化碳传感器对其他气体的灵敏度，
以确保其只对二氧化碳有响应，而不受其他气体的干扰。

4. 长期稳定性测试，长时间暴露在特定浓度的二氧化碳气体中，以评估传感器的长期稳定性和漂移情况。

5. 动态响应测试，模拟真实环境中的二氧化碳变化，测试传感
器对快速变化的二氧化碳浓度的响应能力。

6. 重复性测试，对相同浓度的二氧化碳进行多次测试，以评估传感器的重复测量的一致性。

这些试验项目可以帮助评估二氧化碳传感器的性能，确保其在不同条件下都能准确可靠地测量二氧化碳浓度。

同时，这些测试也有助于验证二氧化碳传感器是否符合相关的标准和规定。

co2传感器校准标准1、标定校准人员必须经过培训，了解仪器的原理和性能，熟练掌握操作技能，持证上岗证。

2、调校人员要严格按照操作规程进行操作。

3、使用的仪器必须经过计量鉴定合格后方可使用。

4、标校仪器前先进行外观检查，仪器外观完好后方可调校。

5、标校的仪器先预热20分钟左右，在新鲜空气中对仪器调零。

零点调好后，按仪器规定的流量通入浓度为1.0%左右的标准气样，对仪器显示值进行标校与标准气体值相符合稳定后即可。

二氧化碳传感器校准二氧化碳传感器校准有三种方法：1、用显示控制板;2、用通讯命令;3、如果使用模块的模拟电压输出，可以只在上位机校准。

说明如下：1)用显示控制板校准长按K6, 校准下限。

长按K5，校准上限。

校准将前应先设定标定点。

2) 用通讯命令校准校准下限，命令代码E1。

校准上限，命令代码E2。

此处详细内容可参考通讯协议，同时通过上位机软件的“当前命令”功能，可以查看所有的命令。

如果是测量二氧化碳气体的模块，用空气标定时，应使用命令代码E3。

此命令标定点0.05%Vol。

如果使用模块的模拟电压输出，可以只在上位机程序中校准二氧化碳分析仪日常注意事项很多用户都不知道二氧化碳分析仪日常的注意事项及保养方法，因此不仅影响了数据，而且还影响了仪器的使用寿命：a)仪表应定时保养维护，切勿摔碰，切勿让仪表吸入粉尘。

故障现象原由分析排除方法备注工作时间不足。

充电不足或电池已到使用寿命。

检查充电架使充电架触点接触良好，或更换电池。

b)检修时不得改变原电路中元件的型号、规格及参数等，不得改变原封装。

所有维修必须由专业人员在井上进行。

用户如无法维修可返厂维修或更换。

报警无声接触不良，或电路故障。

检查焊点、导线和电路。

数码管缺划或不亮数码管坏或焊接松动。

更换数码管或补焊。

c) 长时间不使用仪表时应关闭仪表电源，小心贮存，避免长时间强烈日光直射或潮湿的环境。

当二氧化碳分析仪测量误差过大处理方法：1、开机或调零时处于含有CO2气体的环境中；2、报警仪电量不足；3、报警仪漂移；注意：二氧化碳仪表保养与维护应定期对报警仪进行调校和维护，其调校周期不得大于15天。
