CO2传感器在呼气末二氧化碳(ETCO2)监测中的应用

呼末二氧化碳分压（P ET CO2）监测在临床中的应用及意义崔晓莉呼气末二氧化碳分压（P ET CO2）作为一种较新的无创监测技术，是除体温、呼吸、脉搏、血压、动脉血氧饱和度以外的第六个基本生命体征，美国麻醉医师协会(ASA)已规定P ET CO2为麻醉期间的基本监测指标之一。

它具有高度的灵敏性且使用简便，对判断肺通气、血流变化及代谢变化等具有特殊的临床意义。

近年来，随着传感分析、微电脑等技术的发展和多学科相互渗透，利用监测仪连续无创测定P ET CO2已在麻醉、ICU、呼吸、急诊等科室得到越来越多的应用。

生理原理组织细胞代谢产生二氧化碳，经毛细血管和静脉运输到肺，呼气时排出体外，在产生、运输和排出过程中的任何环节发生障碍，均可使CO2在体内潴留或排出过多，并造成不良影响。

因此，体内二氧化碳产量（VCO2）、肺泡通气量（VA）和肺血流灌注量三者共同影响肺泡内二氧化碳分压（PACO2）。

CO2弥散能力很强，极易从肺毛细血管进入肺泡内，肺泡和动脉血CO2很快完全平衡，且无明显心肺疾病的患者V/Q比值正常，最后呼出的气体应为肺泡气，一定程度上，P ET CO2≈PACO2≈PaCO2，所以临床上可通过测定P ET CO2反映paCO2的变化。

正常P ET CO2为5%，而1%CO2约等于11Kpa（7.5mmHg），因此，相当于5KPa(38mmHg)。

物理原理CO2监测仪可根据不同的物理原理测定呼气末CO2，包括红外线分析仪、质谱仪、拉曼散分析仪、声光分光镜和化学CO2指示器等，而最常用的CO2监测仪是根据红外线吸收光谱的原理设计而成的，因CO2能吸收特殊波长的红外线(4.3μｍ)，当呼吸气体经过红外线传感器时，红外线光源的光束透过气体样本，光束量衰减，且衰减程度与CO2浓度呈正比。

红外线检测器测得红外线的光束量，最后经过微电脑处理获得P ET CO2或呼气末二氧化碳浓度(C ET CO2)，以数字(mmHg或kPa及%)和CO2图形显示。

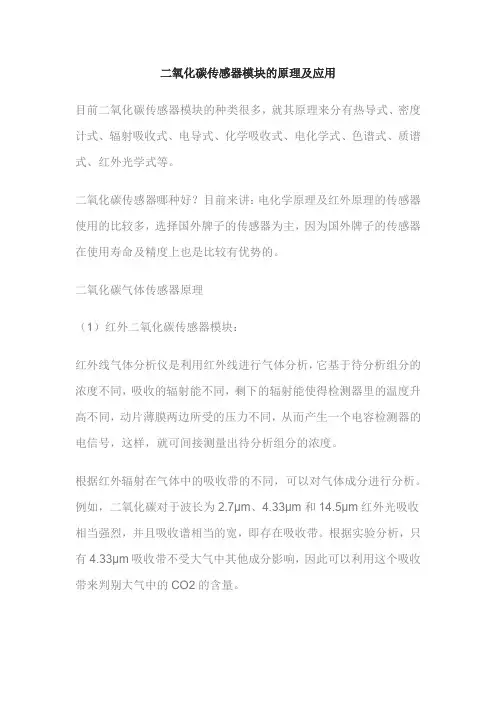

二氧化碳传感器模块的原理及应用目前二氧化碳传感器模块的种类很多，就其原理来分有热导式、密度计式、辐射吸收式、电导式、化学吸收式、电化学式、色谱式、质谱式、红外光学式等。

二氧化碳传感器哪种好？目前来讲：电化学原理及红外原理的传感器使用的比较多，选择国外牌子的传感器为主，因为国外牌子的传感器在使用寿命及精度上也是比较有优势的。

二氧化碳气体传感器原理（1）红外二氧化碳传感器模块：红外线气体分析仪是利用红外线进行气体分析，它基于待分析组分的浓度不同，吸收的辐射能不同，剩下的辐射能使得检测器里的温度升高不同，动片薄膜两边所受的压力不同，从而产生一个电容检测器的电信号，这样，就可间接测量出待分析组分的浓度。

根据红外辐射在气体中的吸收带的不同，可以对气体成分进行分析。

例如，二氧化碳对于波长为2.7μm、4.33μm和14.5μm红外光吸收相当强烈，并且吸收谱相当的宽，即存在吸收带。

根据实验分析，只有4.33μm吸收带不受大气中其他成分影响，因此可以利用这个吸收带来判别大气中的CO2的含量。

该传感器利用非色散红外（NDIR）原理对空气中存在的CO2进行探测，具有很好的选择性，无氧气依赖性，广泛应用于存在可燃性、爆炸性气体的各种场合。

（2）热传导二氧化碳传感器模块：据混合气体的总导热系数随待分析气体含量的不同而改变的原理制成，由检测元件和补偿元件配对组成电桥的两个臂，遇可燃性气体时检测元件电阻变小，遇非可燃性气体时检测元件电阻变大（空气背景），桥路输出电压变量，该电压变量随气体浓度增大而成正比例增大，补偿元件起参比及温度补偿作用，主要应用场所在民用、工业现场的天然气、液化气、煤气、烷类等可燃性气体及汽油、醇、酮、苯等有机溶剂蒸汽的浓度检测。

二氧化碳浓度传感器测量范围：0-500ppm、1000ppm、2000ppm、5000ppm、50000ppm，0-1%VOL、2%VOL、5%VOL、10%VOL、20%VOL、30%VOL、50%VOL、100%VOL可选，根据现场的环境选择较佳的量程范围。

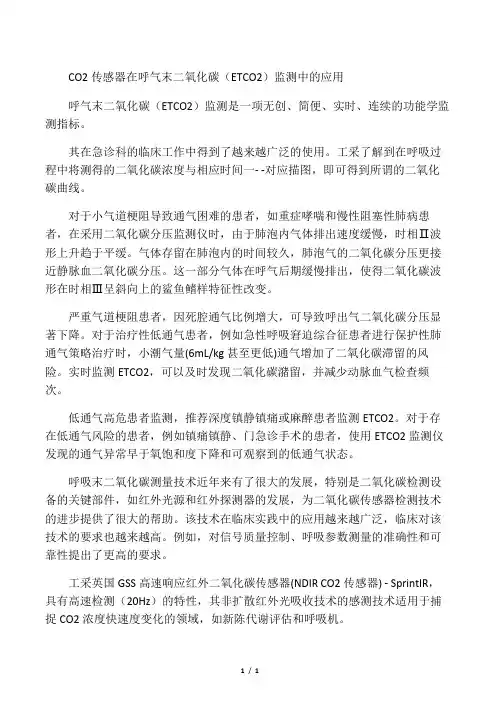

CO2传感器在呼气末二氧化碳（ETCO2）监测中的应用呼气末二氧化碳（ETCO2）监测是一项无创、简便、实时、连续的功能学监测指标。

其在急诊科的临床工作中得到了越来越广泛的使用。

工采了解到在呼吸过程中将测得的二氧化碳浓度与相应时间一- -对应描图，即可得到所谓的二氧化碳曲线。

对于小气道梗阻导致通气困难的患者，如重症哮喘和慢性阻塞性肺病患者，在采用二氧化碳分压监测仪时，由于肺泡内气体排出速度缓慢，时相Ⅱ波形上升趋于平缓。

气体存留在肺泡内的时间较久，肺泡气的二氧化碳分压更接近静脉血二氧化碳分压。

这一部分气体在呼气后期缓慢排出，使得二氧化碳波形在时相Ⅲ呈斜向上的鲨鱼鳍样特征性改变。

严重气道梗阻患者，因死腔通气比例增大，可导致呼出气二氧化碳分压显著下降。

对于治疗性低通气患者，例如急性呼吸窘迫综合征患者进行保护性肺通气策略治疗时，小潮气量(6mL/kg甚至更低)通气增加了二氧化碳滞留的风险。

实时监测ETCO2，可以及时发现二氧化碳潴留，并减少动脉血气检查频次。

低通气高危患者监测，推荐深度镇静镇痛或麻醉患者监测ETCO2。

对于存在低通气风险的患者，例如镇痛镇静、门急诊手术的患者，使用ETCO2监测仪发现的通气异常早于氧饱和度下降和可观察到的低通气状态。

呼吸末二氧化碳测量技术近年来有了很大的发展，特别是二氧化碳检测设备的关键部件，如红外光源和红外探测器的发展，为二氧化碳传感器检测技术的进步提供了很大的帮助。

该技术在临床实践中的应用越来越广泛，临床对该技术的要求也越来越高。

例如，对信号质量控制、呼吸参数测量的准确性和可靠性提出了更高的要求。

工采英国GSS高速响应红外二氧化碳传感器(NDIR CO2传感器) - SprintIR，具有高速检测（20Hz）的特性，其非扩散红外光吸收技术的感测技术适用于捕捉CO2浓度快速度变化的领域，如新陈代谢评估和呼吸机。

1/ 1。

【转】呼气末二氧化碳（PETCO2）监测意义2011-05-01 11:52:42呼气末二氧化碳（PETCO2）监测意义呼气末二氧化碳（PETCO2）作为一种较新的无创伤监测技术，已越来越多地应用于手术麻醉的监护中，它具有高度的灵敏性，不仅可以监测通气也能反映循环功能和肺血流情况，目前已成为麻醉监测不可缺少的常规监测手段。

一、PETCO2监测的原理组织细胞代谢产生二氧化碳，经毛细血管和静脉运输到肺，在呼气时排出体外，体内二氧化碳产量（VCO2）和肺通气量（VA）决定肺泡内二氧化碳分压（PETCO2）即PETCO2=VCO2×0.863/VA,0.863是气体容量转换成压力的常数。

CO2弥散能力很强，极易从肺毛细血管进入肺泡内。

肺泡和动脉CO2完全平衡，最后呼出的气体应为肺泡气，正常人PETCO2≈PACO2≈paCO2，但在病理状态下，肺泡通气/肺血流（V/Q）及交流（Qs/Qt）的变化，PETCO2就不能代表paCO2。

呼气末二氧化碳的测定有红外线法，质谱仪法和比色法三种，临床常用的红外线法又根据气体采样的方式分为旁流型和主流型两类。

二、PETCO2波形及意义正常的CO 2波形一般可分四相四段：（1）Ⅰ相：吸气基线，应处于零位，是呼气的开始部分为呼吸道内死腔气，基本上不含二氧化碳。

（2）Ⅱ相：呼气上升支，较陡直，为肺泡和无效腔的混合气。

（3）Ⅲ相：二氧化碳曲线是水平或微向上倾斜，称呼气平台，为混合肺泡气，平台终点为呼气末气流，为PETCO2值。

（4）Ⅵ相：吸气下降支，二氧化碳曲线迅速而陡直下降至基线新鲜气体进入气道。

2、呼气末CO2的波形应观察以下5个方面：（1）基线：吸入气的CO2浓度，一般应等于零。

（2）高度：代表PETCO2浓度。

（3）形态：正常CO2的波形与异常波形。

（4）频率：呼吸频率即二氧化碳波形出现的频率（5）节律：反映呼吸中枢或呼吸机的功能3、正常二氧化碳波形的定性指标和定量指标：（1）呼气中出现二氧化碳：表示代谢产生的二氧化碳经循环后从肺排出。

【转】呼气末二氧化碳（PETCO2）监测意义2011-05-0111:52:42呼气末二氧化碳（PETCO2）监测意义呼气末二氧化碳（PETCO2）作为一种较新的无创伤监测技术，已越来越多地应用于手术麻醉的监护中，它具有高度的灵敏性，不仅可以监测通气也能反映循环功能和肺血流情况，目前已成为麻醉监测不可缺少的常规监测手段。

一、PETCO2监测的原理组织细胞代谢产生二氧化碳，经毛细血管和静脉运输到肺，在呼气时排出体外，体内二氧化碳产量（VCO2）和肺通气量（VA）决定肺泡内二氧化碳分压（PETCO2）即PETCO2=VCO2×0.863/VA,0.863是气体容量转换成压力的常数。

CO2弥散能力很强，极易从肺毛细血管进入肺泡内。

肺泡和动脉CO2完全平衡，最后呼出的气体应为肺泡气，正常人PETCO2≈PACO2≈paCO2，但在病理状态下，肺泡通气/肺血流（V/Q）及交流（Qs/Qt）的变化，PETCO2就不能代表paCO2。

呼气末二氧化碳的测定有红外线法，质谱仪法和比色法三种，临床常用的红外线法又根据气体采样的方式分为旁流型和主流型两类。

二、PETCO2波形及意义正常的CO2波形一般可分四相四段：（1）Ⅰ相：吸气基线，应处于零位，是呼气的开始部分为呼吸道内死腔气，基本上不含二氧化碳。

（2）Ⅱ相：呼气上升支，较陡直，为肺泡和无效腔的混合气。

（3）Ⅲ相：二氧化碳曲线是水平或微向上倾斜，称呼气平台，为混合肺泡气，平台终点为呼气末气流，为PETCO2值。

（4）Ⅵ相：吸气下降支，二氧化碳曲线迅速而陡直下降至基线新鲜气体进入气道。

2、呼气末CO2的波形应观察以下5个方面：（1）基线：吸入气的CO2浓度，一般应等于零。

（2）高度：代表PETCO2浓度。

（3）形态：正常CO2的波形与异常波形。

（4）频率：呼吸频率即二氧化碳波形出现的频率（5）节律：反映呼吸中枢或呼吸机的功能3、正常二氧化碳波形的定性指标和定量指标：（1）呼气中出现二氧化碳：表示代谢产生的二氧化碳经循环后从肺排出。

呼气末二氧化碳值（End-Tidal Carbon Dioxide, ETCO2）是指呼吸过程中在呼气末阶段的肺泡气体中二氧化碳的浓度。

它是通过呼吸监测设备如呼气末二氧化碳检测仪来测量的。

ETCO2值通常以毫米汞柱（mmHg）或千帕斯卡（kPa）表示，反映了人体排出的二氧化碳在每呼吸周期内的压力水平。

正常情况下，成年人的ETCO2值约为35-45 mmHg（4.7-6.0 kPa），这个范围被视为正常呼吸状态的指标。

ETCO2值在临床上具有重要意义，可用于评估呼吸功能、血液循环和酸碱平衡等方面的情况。

以下是一些使用ETCO2值的临床应用：
1.监测通气状况：ETCO2值可以用来监测呼吸频率、通气量和通气效果。

异常的ETCO2
值可能提示呼吸抑制、通气不足或通气过度等问题。

2.评估循环系统：ETCO2值与心输出量和血流动力学相关。

在心脏骤停或休克等情况下，
ETCO2值的变化可用来评估心脏功能和循环恢复情况。

3.确认气管插管位置：在气管插管过程中，监测ETCO2值可以确认气管内插管的正确位
置，并排除误插管至食管或其他部位。

4.麻醉管理：在麻醉过程中，监测ETCO2值可以帮助评估患者的通气情况、代谢状态和
麻醉深度。

需要注意的是，单个ETCO2值不能提供完整的临床信息，而是需要结合其他指标和临床表现进行综合分析。

因此，在使用ETCO2值进行诊断和判断时，应由专业医务人员进行解读和评估。

呼气末二氧化碳分压监测现状呼气末二氧化碳分压监测（End-Tidal Carbon Dioxide Monitoring，ETCO2）是临床上广泛应用的一种监测手段，可以利用呼吸末期的二氧化碳含量来反映呼吸系统的功能状态。

该技术已经在急救科、麻醉科、心肺复苏、手术等领域得到了广泛应用。

本文将介绍ETCO2监测技术的现状及其在临床实践中的应用情况。

一、ETCO2监测技术概述ETCO2监测技术基于呼吸气体的组成和流量变化，可测量患者呼出的呼气末总量二氧化碳的分压。

在肺泡和血液之间，存在着不断的二氧化碳扩散。

呼吸末期的二氧化碳分压越高，说明血液中的二氧化碳分压也越高。

因此，ETCO2监测可以用来反映患者的代谢状态和呼吸系统的功能状态。

ETCO2监测技术的监测设备主要包括呼末二氧化碳分析仪、呼吸回路、呼气口氧气混合器等。

呼末二氧化碳分析仪会将呼气过程中的呼气末二氧化碳含量进行实时测量，从而得到ETCO2的数值。

其优点是监测过程无创、无痛。

同时，通过ETCO2监测结果，医护人员可以及时调整患者的呼吸治疗方案，从而改善患者的病情。

二、ETCO2在急救科中的应用急救科是ETCO2监测技术的主要应用领域之一。

在急诊科、ICU 和其他急救场合，呼气末二氧化碳分压的监测可以用来判断呼吸道堵塞、呼吸衰竭和有效循环等情况。

此外，ETCO2监测还可以用来评估人工通气是否正确，判断人工通气的质量，检测呼吸道的阻塞程度以及是否产生气胸等。

三、ETCO2在麻醉中的应用麻醉过程中，气管插管和人工通气是常用的麻醉方法，而ETCO2监测技术则可以用来评估呼吸道的通畅性和通气质量。

麻醉过程中医生会选择一种适当的麻醉深度，从而保证患者的呼吸功能正常。

ETCO2监测可以用来检测呼吸中枢的功能状态，帮助医生及时发现呼吸异常。

此外，ETCO2监测还可以用来确定气体交换的程度，帮助医生对患者进行更加精确的麻醉管理。

四、ETCO2在心肺复苏中的应用心脏停止跳动时，身体组织无法获得氧气和营养，而ETCO2的监测可以用来评估心肺复苏过程中的气体交换情况。

【转】呼气末二氧化碳（P E T C O2）监测意义2011-05-01 11:52:42呼气末二氧化碳（PETCO2）监测意义呼气末二氧化碳（PETCO2）作为一种较新的无创伤监测技术，已越来越多地应用于手术麻醉的监护中，它具有高度的灵敏性，不仅可以监测通气也能反映循环功能和肺血流情况，目前已成为麻醉监测不可缺少的常规监测手段。

一、PETCO2监测的原理组织细胞代谢产生二氧化碳，经毛细血管和静脉运输到肺，在呼气时排出体外，体内二氧化碳产量（VCO2）和肺通气量（VA）决定肺泡内二氧化碳分压（PETCO2）即PETCO2=VCO2×0.863/VA,0.863是气体容量转换成压力的常数。

CO2弥散能力很强，极易从肺毛细血管进入肺泡内。

肺泡和动脉CO2完全平衡，最后呼出的气体应为肺泡气，正常人PETCO2≈PACO2≈paCO2，但在病理状态下，肺泡通气/肺血流（V/Q）及交流（Qs/Qt）的变化，PETCO2就不能代表paCO2。

呼气末二氧化碳的测定有红外线法，质谱仪法和比色法三种，临床常用的红外线法又根据气体采样的方式分为旁流型和主流型两类。

二、PETCO2波形及意义正常的CO 2波形一般可分四相四段：（1）Ⅰ相：吸气基线，应处于零位，是呼气的开始部分为呼吸道内死腔气，基本上不含二氧化碳。

（2）Ⅱ相：呼气上升支，较陡直，为肺泡和无效腔的混合气。

（3）Ⅲ相：二氧化碳曲线是水平或微向上倾斜，称呼气平台，为混合肺泡气，平台终点为呼气末气流，为PETCO2值。

（4）Ⅵ相：吸气下降支，二氧化碳曲线迅速而陡直下降至基线新鲜气体进入气道。

2、呼气末CO2的波形应观察以下5个方面：（1）基线：吸入气的CO2浓度，一般应等于零。

（2）高度：代表PETCO2浓度。

（3）形态：正常CO2的波形与异常波形。

（4）频率：呼吸频率即二氧化碳波形出现的频率（5）节律：反映呼吸中枢或呼吸机的功能3、正常二氧化碳波形的定性指标和定量指标：（1）呼气中出现二氧化碳：表示代谢产生的二氧化碳经循环后从肺排出。

呼气末CO2参数的基本工作方式摘要]本文主要介绍了呼气末CO2参数的监测意义和基本工作原理，并对其测量方式和测量结果进行了分析。

[关键字] 呼气末CO2；工作原理；主流式；旁流式/微流式；注意事项1、呼气末CO2监测的意义呼气末CO2 (EtCO2)是对患者呼吸系统管理的两个最基本的监测指标之一，其浓度值是判断气道梗阻和通气状况最灵敏的参数。

而且，呼吸末CO2浓度监测已被美国麻醉医师协会（ASA）列为术中常规监测项目之一。

2、呼气末CO2主要的临床用途①、机械通气期间呼吸监测；②、过度通气、肺泡低通气和呼吸暂停的判断；③、判断气管插管是否误入食管；④、支气管痉挛、气道梗阻的判断；⑤、判断是否存在循环障碍及评估心肺复苏有效性等。

3、呼气末CO2参数测量的基本原理CO2测量原理主要是基于CO2能吸收波长为4.3um红外线的特性进行的。

测量方法是将CO2气体送至采样室，一侧用红外线照射，另一侧用传感器测出所接受红外线的衰减程度，其衰减程度与CO 2浓度成正比。

当CO2气体流过时，经过红外光源的照射，该红外光被红外探测器接收。

若CO2浓度升高，由于C O2分子的吸收作用，红外线总数减少；反之，当CO2浓度降低，红外线总数增加。

也就是说，CO2传感器实际上是检测采样气体中的CO2分子数目。

当CO2浓度较大时，即CO2分子数比较多，吸收的红外光也将多，传感器输出电压将较小；当采样室中CO2浓度较小时，即CO2分子数比较少，吸收的红外光也较少，传感器输出电压将较大。

4、呼气末CO2参数的主要测量方式①、主流式主流式的气体传感器直接放置在病人的气管导管的接口上，使呼吸气体直接与传感器接触，直接对病人呼吸气体中的CO2进行浓度转换，然后将电信号送入监护仪进行分析处理，得到CO2浓度参数。

主流式只适用于进行机械通气（气管插管）的病人。

②、旁流式/微流式旁流式的气体传感器置于监护仪内，由气体采样管实时抽取病人呼吸气体样品，送入监护仪中进行CO2浓度分析。

旁流式 etco2 测量原理
旁流式etco2 测量原理是一种用于测量呼吸道二氧化碳浓度的技术。

该技术通过将呼吸道中的气体引入到测量设备中，然后测量二氧化碳浓度来确定呼吸状态。

这种技术被广泛应用于麻醉、急救和监护等领域。

旁流式etco2 测量原理的基本原理是利用二氧化碳的化学性质。

当人体呼吸时，肺部会将氧气吸入体内，同时将二氧化碳排出体外。

在呼吸过程中，二氧化碳的浓度会随着呼吸的深度和频率而发生变化。

因此，通过测量呼吸道中的二氧化碳浓度，可以了解呼吸状态。

旁流式etco2 测量原理的测量设备通常由以下几个部分组成：采样管、传感器、显示器和计算机。

采样管用于将呼吸道中的气体引入到传感器中，传感器则用于测量二氧化碳浓度。

显示器用于显示测量结果，计算机则用于处理数据和记录测量结果。

旁流式etco2 测量原理的优点是测量结果准确可靠，且测量过程简单方便。

同时，该技术还可以提供有关呼吸状态的其他信息，如呼吸频率和呼吸深度等。

因此，旁流式etco2 测量原理被广泛应用于麻醉、急救和监护等领域。

旁流式etco2 测量原理是一种用于测量呼吸道二氧化碳浓度的技术，其基本原理是利用二氧化碳的化学性质。

该技术具有测量结果准确可靠、测量过程简单方便等优点，被广泛应用于麻醉、急救和监护
等领域。

二氧化碳气体检测仪的四个应用方面
二氧化碳是一种无色有味的气体，在我们的生活中广泛存在，也是一种常见的环境污染物。

二氧化碳气体检测仪可以监测到二氧化碳气体的浓度，常见的应用场景包括以下四个方面：
1. 工业制造
在工业生产环节中，二氧化碳气体是一种重要的媒介和原料。

在生产过程中，二氧化碳气体的浓度会对生产效率和产品质量产生很大的影响。

因此，工业制造中广泛使用二氧化碳气体检测仪来监测二氧化碳气体的浓度，确保生产过程的稳定性和产品质量。

2. 室内空气质量
在室内，二氧化碳气体是一种常见的污染物。

尤其是在密闭的室内空间中，人们会不断呼吸排出二氧化碳气体，导致室内二氧化碳气体浓度上升，影响空气质量和人体健康。

二氧化碳气体检测仪可以监测室内二氧化碳气体的浓度，根据数据调节室内通风，改善室内空气质量。

3. 医疗设备
在医疗领域，二氧化碳气体检测仪也有广泛的应用。

例如，在麻醉过程中，二氧化碳气体检测仪可以监测病人的二氧化碳气体排放情况，确保麻醉过程的稳定和安全。

同时，在呼吸机等医疗设备中，二氧化碳气体检测仪也可以监测病人的呼吸情况，进行自动调节。

4. 环境监测
除此之外，二氧化碳气体检测仪还可以应用于环境监测领域中。

例如，在城市交通中，二氧化碳气体会对空气质量产生影响。

通过在城市中安装二氧化碳气体检测仪，可以监测城市中二氧化碳气体的浓度，并制定相应的环境保护措施。

综上所述，二氧化碳气体检测仪在工业制造、室内空气质量、医疗设备和环境监测等领域中有着广泛的应用前景，为我们的生产和生活带来了便捷和安全。

旁流式 etco2 测量原理
旁流式etco2测量原理是一种常用的呼吸功能监测方法。

该方法通过在呼吸气体通路中嵌入CO2探头，实现对呼吸末端 CO2 浓度的实时监测。

在呼吸过程中，氧气进入肺部，二氧化碳随着呼气被排出。

在旁流式 etco2 测量过程中，将呼气口与 CO2 探头连接，呼气气体流经探头时，探头所处的通道内部与外部由薄膜分离。

当呼气气体中 CO2 浓度高于周围空气时，CO2 分子将通过薄膜扩散到外部通道，引起周围空气中 CO2 浓度的变化。

CO2 探头通过监测周围空气中 CO2 浓度的变化，得出呼气末端 CO2 浓度。

旁流式 etco2 测量方法具有实时性强、非侵入性等优点，广泛应用于手术室、ICU 等医疗领域的呼吸功能监测。

同时，由于该方法不需要对患者进行额外的操作，因此对患者的影响非常小，是一种安全可靠的呼吸功能监测方法。

- 1 -。
