二氧化碳传感器使用说明书

ACD2000说明书光声二氧化碳传感器●优异的性能及长期稳定性●良好的选择性●无氧气依赖性●标准数字输出●响应迅速●恢复时间快●抗干扰能力强●体积小巧，便于开发产品简述ACD2000是一款微型的二氧化碳传感器，它利用先进的光声光谱原理能够精准测量空气中的二氧化碳浓度。

ACD2000内部集成了光声检测技术、精密光路和高精度信号检测电路，性能优异，具有良好的选择性、无氧气依赖性、寿命长等优点；微小的尺寸能快速集成到客户的产品中，便于产品的开发。

应用范围ACD2000的应用场景广泛，适用于各类空气质量监控设备、新风系统、空气净化设备、暖通制冷设备、智能家居、物联网设备，以及汽车内、智慧农业等空气质量监测装置。

图1.ACD2000实物图1.工作原理ACD2000传感器是基于光声原理设计而成的。

如图2所示，传感器由透气膜、气室、光源和麦克风等元件组成。

光源的发射光被CO2分子吸收时，激发分子的振动，这会导致平移能量的增加，其产生的声波可以由麦克风进行测量。

声音的频率由红外发射器调制频率决定，且声音的幅度与CO2的浓度成正比。

ACD2000先利用麦克风测量光声信号的幅度，再由内置处理器通过高级信号处理算法计算出CO2浓度。

图2.ACD2000工作原理图2.技术指标表1.技术指标参数表用户指南1.校准功能说明传感器有自动校准和手动校准功能，用户可以通过主机发送命令（见2.3.2和2.4.3命令列表）进行选择。

传感器出厂时默认设置为自动校准模式。

1.1自动校准功能传感器内置自动校准算法，可以周期性地自动校准并修正测量误差。

传感器在上电24小时后，完成一次自动校准，此后每7天（168小时）完成一次自动校准。

为了确保校准后的精度，请在上电后24小时内和连续工作的7天内，确保传感器的工作环境中CO2浓度至少有1小时接近室外大气水平。

1.2手动校准功能将传感器放置于已知CO2浓度的工作环境中20分钟以上，通过主机发送手动校准命令（见2.3.2和2.4.3命令列表）。

高浓度CO2温湿度传感器使用说明书（4G型）Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4产品选型 (4)1.5设备信息 (4)第2章设备安装及使用 (6)2.1设备安装说明 (6)2.2设备使用 (7)第3章常见问题及解决办法 (11)第4章注意事项 (11)第1章产品简介1.1产品概述该产品是一款4G传输的工业级二氧化碳变送器，本产品采用微电子技术进行CO2浓度测量，反应迅速灵敏，避免了传统电化学传感器的寿命及长时间漂移问题，广泛适用于生命科学培养箱、发酵车间、蘑菇房、冷藏保鲜，气调库、孵化器，碳化箱以及需要稳定精确的百分比级别CO2测量的场合。

可采集数据并通过4G方式上传到服务器。

本产品充分利用遍布各地的4G通讯网络实现数据采集和传输，达到数据集中监控的目的。

可大大减少施工量，提高施工效率和维护成本。

设备10-30V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

1.2功能特点■采用微电子技术进行CO2浓度测量，可测量空气中浓度高达100%VOL的CO2■自带温度、湿度补偿，确保测量值准确可靠■通过4G方式上传数据，可将数据实时上传至我司提供的免费云平台，可通过网页端，本地端、微信公众号、手机APP进行查看数据。

■数据采集频率2s/次，数据上传频率1s~65535s/次可设■可接免费的环境监控云平台■产品采用壁挂式防水壳，安装方便，防护等级IP65。

1.3主要技术指标项目内容功耗0.15W（24VDC）供电7~30V DCCO2测量范围0~20%VOL（默认）可选：量程0-5%VOL/0-50%VOL/0~100%VOL CO2精度0~5%VOL:0.5%VOL+3%当前值0~20%VOL:0.5%VOL+3%当前值0~50%VOL:1%VOL+3%当前值0~100%VOL:1%VOL+3%当前值响应时间90%阶跃变化时一般小于90s重复性2%VOL分辨率0.01%VOLCO2工作绝对压力范围600-1200mbarCO2最高长期暴露的露点温40℃度温度测量范围-40℃~+80℃温度精度±0.5℃（25℃）温度分辨率0.1℃湿度测量范围0~100%RH湿度精度±3%RH （60%RH,25℃）湿度分辨率0.1%RH工作环境-20℃~+60℃，0%RH~95%RH 非结露数据上传时间默认30s/次，1s~65535s 可设数据采集时间2s/次1.4产品选型PR-公司代号3002Y-王字壳CO2传感器外延探头CO2-CO2浓度变送、传感器CO2WS-CO2浓度、温湿度三合一变送、传感器4G-4G 上传5VOL 量程0-5%VOL 20VOL 量程0-20%VOL 50VOL 量程0-50%VOL 100VOL量程0-100%VOL1.5设备信息产品尺寸产品外观及示意名称内容序号①NFC感应区域使用NFC配置软件配置时，手机NFC触碰此区域【注意】读取及下发参数时，需等待APP提示成功/失败后，再拿开手机②传感器外延CO2传感器③电源线DC5.5*2.1规格；使用配件电源适配器插入供电④防水透气膜防止水浸入设备导致损坏，同时保持透气性⑤设备贴膜上面带有产品logo以及名称包装内容主设备×1产品合格证、保修卡×1膨胀螺丝包（含2个自攻螺丝及2个膨胀塞）×112V电源适配器×1USB转485（选配）×1外延探头支架（含外延探头支架及膨胀螺丝1套）×1（仅外延选型含此配件）第2章设备安装及使用2.1设备安装说明设备主体的安装外延探头的安装（1）使用螺纹安装方式（2）使用支架安装方式2.2设备使用接通电源将电源适配器连接至设备的供电接口，再接通电源查看数据等待1~3分钟后，在平台或数据接收处查看数值即可。

485型二氧化碳三合一传感器使用说明书第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要CO2、光照度及温湿度监测的场合。

传感器内输入电源，感应探头，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

A、CO2温湿度三合一（普通版）：只适用于室内、平缓环境。

B、CO2温湿度三合一（带外置探头版）：适用于室内、室外均可，外壳IPV65全防水，可应用于各种恶劣环境。

1.3主要参数1.3.1CO2参数CO2精度±(50ppm+3%读数)(25℃)非线性<1%F·S预热时间2min（可用）10min(最大精度) 1.3.2温湿度参数1.3.3温度参数表一不同温度下温度测量精度如上表所示，在5-60摄氏度范围内最大偏差在±0.5内，小于0℃和大于60摄氏度情况下偏差递增。

1.3.4湿度参数内容最小值典型值最大值单位分辨率（12bit）-0.04-%RH 线性偏差-±3.0见后表2%RH 重复度-±0.1-%RH 工作范围0-100%RH 响应时间(63%)-8-秒长期漂移-<0.5-%RH/年滞后性-±1-%RH 非线性度-<0.1-%RH表二不同湿度下湿度测量精度如上表所示，在20-80%RH范围内典型偏差±3%，小于20%和大于80%的湿度情况下情况下偏差递增。

1.3.5温度对湿度测量的影响上文表二描述了不同湿度情况对湿度测量的影响，下表描述了不同的温度对湿度测量精度的影响。

表三不同温度下的相对湿度如上表所示，在15摄氏度到55摄氏度，30到80的湿度范围内，湿度的精度最高，是±4.5%，其余情况湿度递增。

1.4探头参数与选型CO2探头选型如下：型号量程精度是否抗高预热时间响应时间5KN5000ppm±(50ppm+5%)×<120S<30S 5KW5000ppm±(50ppm+5%)√<60S<15S 1BW1%±(50ppm+5%)√<60S<15S 3BW3%±(50ppm+5%)√<60S<15S 65B65%±(50ppm+5%)×<30S<15S 100B100%±(50ppm+5%)×<30S<15S1.5系统框架图第2章硬件连接2.1设备安装前检查安装设备前请检查设备清单：12V 防水电源1台（选配）USB 转485设备1台（选配）保修卡/合格证1份2.2接口说明宽电压电源输入12-24V 均可。

www.vaisala.cn应用注释红外传感器的操作原理二氧化碳和由两个或更多不同原子组成的其他气体以独特的方式吸收红外线 (IR) 辐射。

可使用 IR 技术检测这类气体。

例如，可使用 IR 传感器测量水蒸汽、甲烷、二氧化碳和一氧化碳的含量。

其特征吸收谱带显示在图 1 中。

IR 传感是应用广泛的一种 CO 2 检测技术。

IR 传感器与化学传感器相比有很多优势。

它们稳定，且对于测量的气体具有高选择性。

它们的使用寿命长，因为测量的气体不直接与传感器作用，IR 传感器可以承受高湿度、灰尘、脏污和其他恶劣环境。

很多应用领域（从建筑自动化和温室到生命科学和人身安全）都需要进行二氧化碳测量。

本文档涉及以下主题：•红外二氧化碳 (CO 2) 传感器的操作原理•理想气体定律以及如何使用它来针对环境因素补偿 CO 2 测量值•CO 2 变送器的最佳位置•与 CO 2 有关的安全问题如何测量二氧化碳图 1. CO 2 和一些其他气体的 IR 吸收量IR CO 2 检测器的核心部件是光源、测量室、干扰滤波器和 IR 检测器。

IR 辐射从光源通过测量的气体导向到检测器。

位于检测器前面的滤波器防止非测量气体特有的波长抵达检测器。

检测光强度并将其转换为气体浓度值。

维萨拉 CARBOCAP ® 二氧化碳传感器使用 IR 红外传感技术来测量 CO 2 的体积浓度。

它采用独特的电可调法布里-珀罗干涉仪 (FPI) 滤波器进行双波长测量。

这意味着除了测量 CO 2 吸收量外，CARBOCAP ® 传感器还执行参考测量，该测量可补偿光源强度的变化以及光路中的污染和污垢积聚。

这使传感器随着时间的推移也非常稳定。

有关用于 CO 2 测量的所有维萨拉产品系列，请访问：/CO 2波长 (nm)传输 (%)IR sensor detectsTemperature increasesfewer CO2molecules.at constant pressure.IR sensor detectsmore CO2molecules.Pressure increases atconstant temperature.pV = nRT其中p = 压力 [Pa]V = 气体体积 [m3]n = 气体量 [mol]R = 通用气体常数(= 8.3145 J/mol K)T = 温度 [K]图 2.维萨拉 CARBOCAP® CO2传感器的结构恒温时压力增加恒压时温度增加CO2变送器的最佳位置•避免放在人呼吸的气体可能会直接传到传感器的位置。

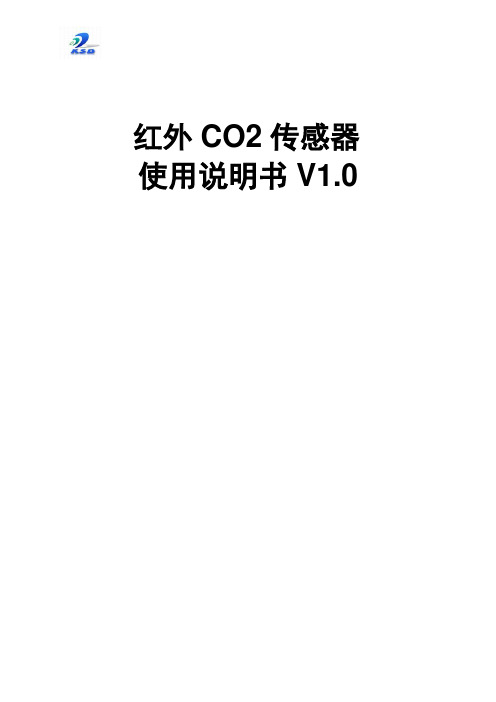

红外CO2传感器使用说明书V1.0目录1．概述 (2)2．技术参数 (3)3．结构尺寸图 (4)4．信号输出 (5)5．校准 (8)6．安装说明 (11)7．维护保养应注意的事项 (11)1．概述KSD-102是一款基于NDIR红外吸收原理的气体检测模组，适合检测室温条件下气体环境中的二氧化碳浓度。

KSD-102采用专利设计的光学腔体、进口的光源和双通道探测器，实现了空间上双光路参比补偿。

SKA-202具有很好的选择性，无氧气依赖性，寿命长。

KSD102具有UART、IIC数字输出、模拟电压输出以及PWM频率输出方式，方便客户选择应用；SKA-202提供给客户零点校准、灵敏度校准和清洁空气校准命令，并且提供客户一个手动校准的MCDL管脚，方便客户在使用室外自由流动清洁空气对传感器模组进行相对零点校准；KSD-102体积小适合安装在便携式仪器中使用；KSD-102采用对流式扩散方式，气体交换速度快，模组响应时间快。

KSD-102可广泛应用于暖通制冷与室内空气质量监测、农业及畜牧业生产过程监控以及农产品储藏状态监控、可安装于家庭网络、通风系统、控制器、壁挂使用、机器人、汽车等应用场合，也可应用于其它装置控制空气质量或者缺氧监控。

4．信号输出信号输出：模拟电压输出，IIC输出，UART输出，PWM输出。

接口定义：PIN编号功能说明1/3 +5V VCC2/4/9 GND5 TTL RXD (3.3V)6 TTL TXD (3.3V)7 I2C SCL (3.3V)8 I2C SDA (3.3V)10模拟输出（0~3.3V）11/12保留13清洁空气相对校准功能管脚，手动校准14PWM输出。

二氧化碳气体传感器（型号：MH-Z19）使用说明书版本号：V1.4实施日期：2016.05.09郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co., Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用炜盛科技的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MH-Z19二氧化碳传感器MH-Z19二氧化碳气体传感器（以下简称传感器）是一个智能通用型、小型传感器，利用非色散红外（NDIR）原理对空气中存在的CO2进行探测，具有很好的选择性和无氧气依赖性，寿命长。

该传感器是将成熟的红外吸收气体检测技术与精密光路设计、精良电路设计紧密结合而制作出的高性能传感器。

传感器特点高灵敏度、高分辨率、低功耗响应时间快优异的稳定性温度补偿，卓越的线性输出提供UART、PWM波形等输出方式使用寿命长体积小巧抗水汽干扰、不中毒主要应用暖通制冷设备 空气质量监控设备 新风系统空气净化设备 智能家居 其他消费类电子设备技术指标表1产品型号MH-Z19检测气体二氧化碳工作电压 4.0～5.5V DC平均电流 17 mA（@5V供电）峰值电流150 mA（@5V供电）接口电平 3.3V测量范围0~1%VOL范围内可选（详见表2）输出信号UART ， PWM预热时间3min响应时间T90< 45s工作温度0～50℃工作湿度0～95%RH （无凝结）重量 4 g寿命>5年常用量程和精度气体名称分子式量程 精度二氧化碳CO 20~2000ppm ±(50ppm+5%读数值)0~5000ppm传感器尺寸图图1 传感器结构图管脚定义图图2 管脚定义图 MH -Z19引脚定义图 表3管脚名称管脚说明Vin 电源正输入4.0V~5.5V GND 电源负输入/公共地 AOT 预留 PWM PWM 输出HD 校零(400ppm)输入，低电平持续3秒以上有效 SR 预留Tx UART （TXD ） TTL 电平0~3.3V Rx UART （RXD ） TTL 电平0~3.3VVo3.3V 输出，输出电流应控制在10mA 以内输出方式PWM输出假设测量范围为0~2000ppmCO2浓度输出范围0～2000ppm周期1004ms±5%周期起始段高电平输出2ms(理论值)中部周期1000ms±5%周期结束段低电平输出2ms(理论值)通过PWM获得当前CO2浓度值的计算公式：C ppm=2000×(T H-2ms)/(T H+T L-4ms)C ppm为通过计算得到的CO2浓度值，单位为ppmT H为一个输出周期中输出为高电平的时间T L为一个输出周期中输出为低电平的时间串口输出(UART)硬件连接将传感器的Vin-GND-RXD-TXD分别接至用户的5V-GND-TXD-RXD。

红外二氧化碳模组传感器使用说明书JX-CO2-102Ver1.0一站式物联网供应平台第1章产品简介1.1产品概述JX-CO2-102系列是利用非分散性红外线技术（NDIR）测量二氧化碳的一种传感器。

红外光源发出的红外辐射经过一定浓度待测的气体吸收之后，与气体浓度成正比的光谱强度会发生变化，因此求出光谱光强的变化量就可以反演出待测气体的浓度。

红外二氧化碳传感器模组是采用NDIR红外吸收检测原理，将先进光路、精密电路与智能化软件相结合，形成一款通用型红外CO2传感器模组。

本产品采用进口红外光源和双通道热电堆探测器，对测量和参考信号的处理，并对进行温度补偿，即使在恶劣的温度和环境条件下，也能获得稳定可靠的测量结果。

具有NDIR产品特有的良好选择性，高灵敏度，无氧气依赖性，寿命长等特点。

JX-CO2-102系列产品采用镀金工艺制作而成。

本产品可广泛应用于暖通制冷换新风控制、室内空气质量监测、农业及畜牧业生产过程监控，可安装于智能楼宇、通风系统、控制器、壁挂使用、机器人、汽车等应用场合。

1.2参数指标测量精度50ppm或±5%F.S(25℃)2响应时间<30s(25℃)预热时间<1min(25℃)达到精度<5min(25℃)工作电压5V DC平均耗电<60mA)工作湿度0~95%RH(非凝露JX-CO2-102-1W0-10000ppmJX-CO2-102-3W0-30000ppmJX-CO2-102-5W0-50000ppm1.4引脚定义JX-CO2-102系列红外二氧化碳的引脚定义如下表(图)所示:3一站式物联网供应平台4备注：传感器接口为7Pin-1.25mm 插座和7Pin-2.54mm 排针连接。

1.5产品外观下图是产品的外观和结构尺寸图,以及安装孔位，如图所示：本产品安装固定孔位间距为46mm，孔径为3.5mm；第2章通信协议2.1通信参数数据位8位才会恢复当前浓度值。

The Series CMT200 Carbon Monoxide Transmitter provides a field selectable current or voltage output that is proportional to the gas concentration in underground parking garages, vehicle maintenance facilities, or mechanical rooms.• Field selectable current or voltage outputs • Replaceable sensor • Field calibration kits• Garage ventilation• Mechanical room monitoring • BASFEATURES/BENEFITSDESCRIPTIONAPPLICATIONSSERIES CMT200 |CARBON MONOXIDE TRANSMITTER®SPECIFICATIONSCMT200-RCMT200Sensor Field replaceable electrochemical, 4 year typical lifespan.Range0 to 200 PPM.Coverage Area5000 to 7000 sq. ft. typical.Accuracy ±2% of reading at the time of calibration.Output Drift<5% per year in air.Temperature Limits -4 to 122°F (-20 to 50°C).Storage TemperatureFor best sensor life, 32 to 68°F (0 to 20°C).Humidity Limits 15 to 90% RH constant; 0 to 99% RH intermittent.Response Time<45 s to 90% of final value.Calibration 15 turn span and zero adjustment potentiometers.Housing UV resistant polycarbonate.OutputJumper selectable 4-20 mA (loop powered) or 2-10 V (load must be >50 KΩ).Power Requirements Current output: 18-28 VDC; Voltage output: 18-28 VDC/VAC, reverse polarity protected.Electrical ConnectionRemovable terminal block, includes two PG11 and one PG 16 knockouts for conduit fitting.Weight0.28 lb (0.11 kg).Agency ApprovalsCE.©Copyright 2020 Dwyer Instruments, Inc.Printed in U.S.A. 6/20DS-CMT200 Rev. 2ORDER ONLINE TODAY!/Product/SeriesCMT200DWYER INSTRUMENTS, INC.Important Notice: Dwyer Instruments, Inc. reserves the right to make changes to or discontinue any product or service identified in this publication without notice. Dwyer advises its customers to obtain the latest version of the relevant information to verify, before placing any orders, that the information being relied upon is current.2-15/64[56.75]3-45/64 [94.06] 3-1/8 [79.38] 4-17/32[115.09]5-7/64[129.78]21/64[8.33]1-5/64[27.38]Ø1-5/64[27.32]1-37/64[39.89]3-9/64[79.78]2-21/64[59.07]1-31/32[50.20]Ø3-1/4[82.71]CMT200-RCMT200DIMENSIONS WIRING DIAGRAMHOW TO ORDERSERIESCMT: Carbon monoxide transmitterHOUSING-R: Rectangular housing BLANK: Round housing RANGE200: 0 to 200 PPMCMT200-RUse the bold characters from the chart below to construct a product code.ACCESSORIESModelDescriptionA-GSTA-SEGCK-200CO-2000CO2A-505A-507ASecurity enclosure Calibration gasReplacement carbon monoxide sensor Calibration adaptor++--P1 JUMPER SET FOR CURRENTCURRENT OUTPUT -WIRING AND P1 SETTINGPOWER SUPPLY RECEIVER++--POWER SUPPLY RECEIVERP1 JUMPER SET FOR CURRENTVOLTAGE OUTPUT -WIRING AND P1 SETTING。

风管式二氧化碳传感器使用说明书第1页第 1 章产品简介1.1 产品概述风管式二氧化碳传感器专门为插入式管道气体测量而设计。

采用不锈钢导气管与不锈钢法兰结合的插入式结构，采用专业测试二氧化碳浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。

1.2 功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高，快速响应，寿命长。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。

1.3 主要参数参数技术指标CO2测量精度≤读数的±3%(25℃)响应时间一般小于 15 秒质保期主机质保 2 年，气体探头质保 1 年接口形式模拟量(电压/电流)/数字量(RS485)供电电源12V-24V DC第2页耗电运行温度工作湿度环境（内置探头）工作湿度环境（外置探头）风管长度外形尺寸<1W -30-50℃(-20-40℃持续) 15-95%RH(无凝露)0-100%RH(有凝露)200mm110×85×44mm 31.4 探头参数与选型型号量程 精度是否 预热响应 5KW 5000ppm ±(50ppm+5%) √ <60S <15S 1BW 1% ±(50ppm+5%) √ <60S <15S 3BW 3% ±(50ppm+5%) √ <60S <15S 65B 65% ±(50ppm+5%) × <30S <15S 100B100% ±(50ppm+5%) × <30S<15S以上寿命均为温度 23±3℃ 、湿度 40±10%RH 、浓度<5%最大量程的情况下的参考数值1.5 模拟量通讯参数电流输出负载 ≤600 欧姆 电压输出类型 0-5V/0-10V电压输出负载 ≤250 欧姆第 3页1.6 数字量通信参数参数指标第 2 章硬件连接2.1 设备安装前检查安装设备前请检查设备清单：名称数量12V 防水电源1台(选配)UCB 转 485 设备1台(选配)2.2 接口说明电源接口为宽电压电源输入12-24V 均可。
