塔吊基础部位基础底板处理办法

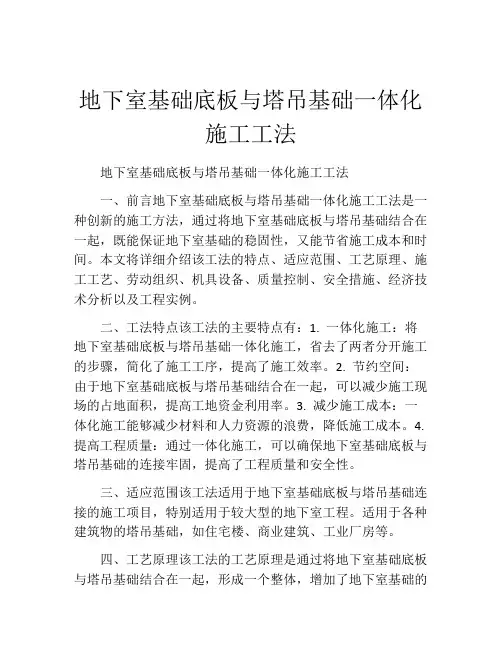

地下室基础底板与塔吊基础一体化施工工法地下室基础底板与塔吊基础一体化施工工法一、前言地下室基础底板与塔吊基础一体化施工工法是一种创新的施工方法，通过将地下室基础底板与塔吊基础结合在一起，既能保证地下室基础的稳固性，又能节省施工成本和时间。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点该工法的主要特点有：1. 一体化施工：将地下室基础底板与塔吊基础一体化施工，省去了两者分开施工的步骤，简化了施工工序，提高了施工效率。

2. 节约空间：由于地下室基础底板与塔吊基础结合在一起，可以减少施工现场的占地面积，提高工地资金利用率。

3. 减少施工成本：一体化施工能够减少材料和人力资源的浪费，降低施工成本。

4. 提高工程质量：通过一体化施工，可以确保地下室基础底板与塔吊基础的连接牢固，提高了工程质量和安全性。

三、适应范围该工法适用于地下室基础底板与塔吊基础连接的施工项目，特别适用于较大型的地下室工程。

适用于各种建筑物的塔吊基础，如住宅楼、商业建筑、工业厂房等。

四、工艺原理该工法的工艺原理是通过将地下室基础底板与塔吊基础结合在一起，形成一个整体，增加了地下室基础的稳固性。

具体工艺包括以下几个方面：1. 地下室基础底板施工：按照设计要求进行地下室基础底板的施工，包括基坑开挖、基础搭设和浇筑混凝土等。

2. 塔吊基础施工：在地下室基础底板施工完成后，同样按照设计要求进行塔吊基础的施工，包括基坑开挖、基础搭设和浇筑混凝土等。

3. 地下室基础底板与塔吊基础连接：在地下室基础底板和塔吊基础施工完成后，使用金属连接件将两者连接在一起，确保连接牢固。

五、施工工艺该工法的施工工艺主要包括以下几个阶段：1. 地下室基础底板施工： a. 基坑开挖：根据设计要求进行基坑开挖，保证基坑的稳定性。

b. 基础搭设：设置基础的模板和钢筋，确保基础的形状和强度符合设计要求。

地下室底板与塔吊基础衔接施工方案1.施工前准备a.确定地下室底板和塔吊基础的精确位置和高度，并进行标注。

b.检查地下室底板和塔吊基础是否满足设计要求，并做好记录。

c.准备所需的施工材料和设备。

2.清理施工区域a.清除地下室底板和塔吊基础上的尘土和碎石，确保表面平整。

b.清除施工区域周围的障碍物，确保施工安全。

3.调整地下室底板高度a.使用液压千斤顶或螺丝千斤顶等工具调整地下室底板的高度，以与塔吊基础齐平。

b.在调整过程中，要保持地下室底板的水平度和稳定性。

4.铺设衔接层a.在地下室底板和塔吊基础之间铺设一层合适的衔接材料，如橡胶垫片或橡胶混凝土。

b.衔接层的厚度和硬度应根据实际需要进行调整，以确保地下室底板和塔吊基础之间的衔接牢固。

5.制作衔接块a.根据设计要求，制作一定数量的钢筋混凝土衔接块。

b.衔接块的尺寸和形状应与地下室底板和塔吊基础的接触面积相匹配。

6.安装衔接块a.在地下室底板上预埋衔接块的钢筋，并根据设计要求进行加固。

b.将预制的衔接块放置在地下室底板的对应位置上，并通过焊接或搭接等方式固定好。

7.浇筑连接梁a.浇筑连接梁，将地下室底板和塔吊基础衔接在一起。

b.在浇筑过程中，要使用振捣器对混凝土进行振动，以确保混凝土的密实性和牢固性。

8.检验与验收a.施工完成后，对衔接部位进行检验和验收，确保施工质量符合设计要求和相关规范。

以上就是地下室底板与塔吊基础衔接的施工方案。

在施工中，要严格按照设计要求进行操作，确保施工质量和安全，避免出现质量问题和事故。

同时，在施工过程中要与相关部门和工程人员进行良好的沟通和协调，确保施工进度和效果。

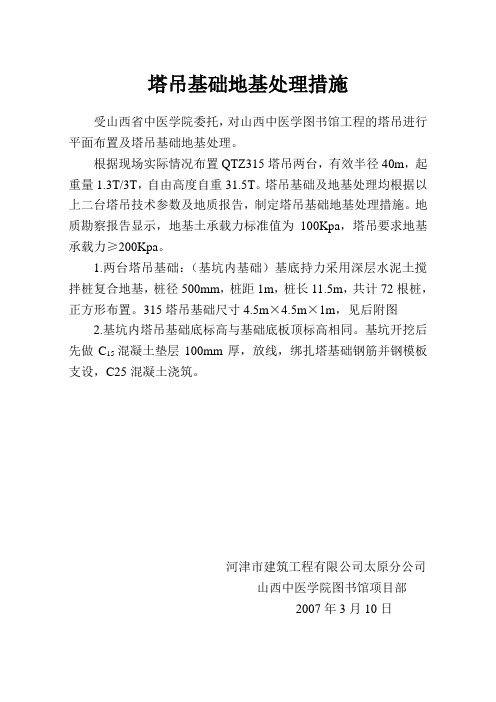

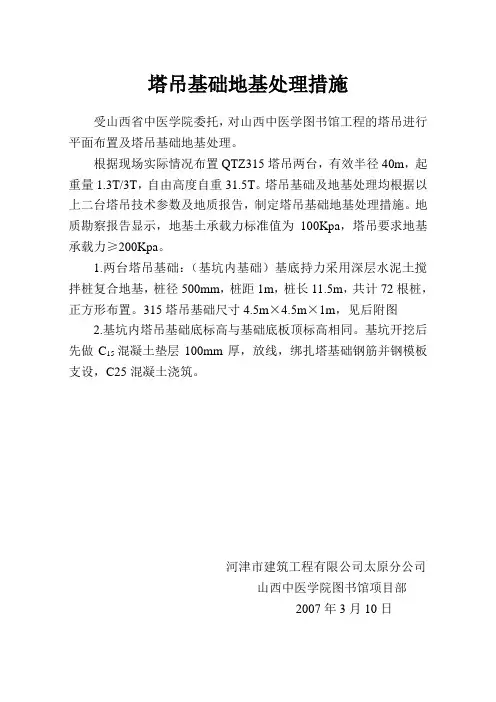

塔吊基础地基处理措施
受山西省中医学院委托，对山西中医学图书馆工程的塔吊进行平面布置及塔吊基础地基处理。

根据现场实际情况布置QTZ315塔吊两台，有效半径40m，起重量1.3T/3T，自由高度自重31.5T。

塔吊基础及地基处理均根据以上二台塔吊技术参数及地质报告，制定塔吊基础地基处理措施。

地质勘察报告显示，地基土承载力标准值为100Kpa，塔吊要求地基承载力≥200Kpa。

1.两台塔吊基础：（基坑内基础）基底持力采用深层水泥土搅拌桩复合地基，桩径500mm，桩距1m，桩长11.5m，共计72根桩，正方形布置。

315塔吊基础尺寸4.5m×4.5m×1m，见后附图
2.基坑内塔吊基础底标高与基础底板顶标高相同。

基坑开挖后先做C15混凝土垫层100mm厚，放线，绑扎塔基础钢筋并钢模板支设，C25混凝土浇筑。

河津市建筑工程有限公司太原分公司
山西中医学院图书馆项目部
2007年3月10日
塔吊基础地基处理方案山西中医学院图书馆目部
编制：
审核：
审批：
有效期：长期
日期：2007年3月10日
单位：河津市建筑工程有限公司
太原分公司
山西中医学院图书馆工程 塔吊基础地基承载力
山西中医学院图书馆工程塔吊基础地基处理采用深层水泥搅拌桩复合地基，桩长11.5米，复合地基承载力210KPA 。

塔吊共计同型号两台，成桩平面图如下图所示。

2007．3.10。

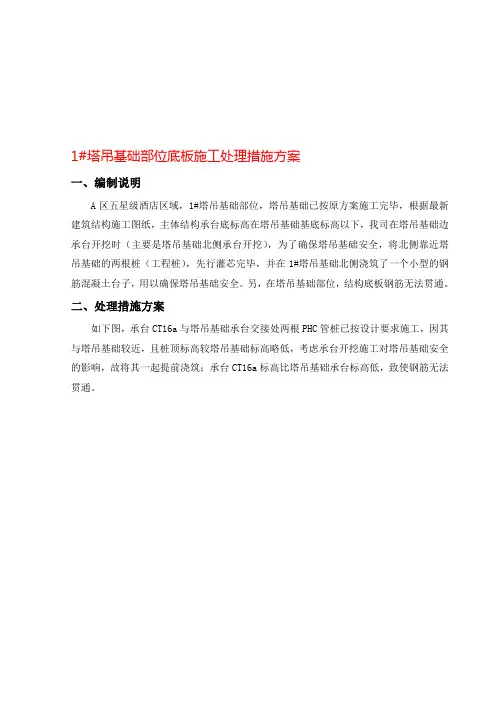

1#塔吊基础部位底板施工处理措施方案一、编制说明A区五星级酒店区域，1#塔吊基础部位，塔吊基础已按原方案施工完毕，根据最新建筑结构施工图纸，主体结构承台底标高在塔吊基础基底标高以下，我司在塔吊基础边承台开挖时（主要是塔吊基础北侧承台开挖），为了确保塔吊基础安全，将北侧靠近塔吊基础的两根桩（工程桩），先行灌芯完毕，并在1#塔吊基础北侧浇筑了一个小型的钢筋混凝土台子，用以确保塔吊基础安全。

另，在塔吊基础部位，结构底板钢筋无法贯通。

二、处理措施方案如下图，承台CT16a与塔吊基础承台交接处两根PHC管桩已按设计要求施工，因其与塔吊基础较近，且桩顶标高较塔吊基础标高略低，考虑承台开挖施工对塔吊基础安全的影响，故将其一起提前浇筑；承台CT16a标高比塔吊基础承台标高低，致使钢筋无法贯通。

1#塔吊基础与CT16a平面位置关系（1）塔吊基础北侧两根先灌芯的PHC管桩须植筋处理，在塔吊基础北侧已施工完成的钢筋砼台子上植筋，植筋的规格、根数、间距、部位按原管桩桩位及灌芯钢筋笼的要求，进行植筋，植筋钢筋笼锚入底板的深度，按原图纸钢筋笼锚入底板深度考虑，植筋深度大于等于15d（d为钢筋笼纵筋直径）。

（2）底板承台CT16a与塔吊基础承台交接处底板钢筋，与塔吊基础承台连接，植筋植入塔吊基础承台内，面筋能贯通的，按贯通考虑，不能贯通的，植筋锚入塔吊基础承台内。

三、植筋要求定孔位：定位准确。

钻孔：孔径Φ=植筋直径D+4~10mm，孔深h≥15×钢筋直径D。

清孔：用吹风机或气泵将孔内灰尘吹出，用钢丝刷刷孔壁，再用吹风机或气泵吹净灰尘，最后再用毛刷刷孔壁，并吹净灰尘。

注胶：植筋胶必须按比例配置，计量必须准确，搅拌必须均匀。

对水平孔用胶枪注胶，对垂直孔可直接注胶。

注胶量一般为孔体积的三分之二。

塔式起重机基础地基处理与基础施工方案一、编制依据1 C5513塔式起重机基础技术资料， C5013塔式起重机基础技术资料;2 《霍州新建南路北区城中村改造工程岩土工程勘察报告》3 霍州开元办东关村城中村改造工程〔二期〕住宅楼施工组织设计4 《霍州市新建南路道路新建工程》施工图纸5 《霍州开元办东关村城中村改造工程〔二期〕7#、8#、9#、10#、11#、12#、13#、14#住宅楼》施工图纸6 《建筑地基基础设计规范》〔GB50007-2011〕7 《建筑地基处理技术规范》JGJ79-20128 《混凝土结构工程施工质量验收规范》〔GB50204—2002〕(20##版)；二、工程概况：霍州开元办东关村城中村改造工程〔二期〕7#、8#、9#、10#、11#、12#、13#、14#住宅楼工程为群体建筑，主楼为剪力墙结构，裙楼为框架结构，主楼地上11层、地下1层；裙房地上2层。

7#、8#、9#、10#、11#、12#、13#、14#住宅楼建筑面积共34925.9m2。

本工程计划8个楼座同时施工，在7#楼南侧设一台C5013塔式起重机，在9#住宅楼北侧设1台C5013塔式起重机，11#楼东侧设1台C5513塔式起重机，13#楼西设1台C5013塔式起重机。

〔塔吊平面布置图见附图〕三、施工部署1、塔吊与建筑物的关系7#楼南侧与9#楼北侧塔吊设置于商业楼内，塔吊基础顶低于独立基础。

7#楼南侧塔吊基础顶标高为-1.85m〔相对标高±0.000等于于绝对高程值566.1m〕，9#楼北侧塔吊顶标高为-3.3m〔相对标高±0.000等于于绝对高程值566.1m〕，7#楼南侧与9#楼北侧塔吊为C5013塔式起重机，塔式起重机技术要求：①基础尺寸为5.5m×5.5m×1.35m，地基处理后承载力不低于150KPa；②纵向钢筋为20×5445mm，136根；竖向钢筋为14×1150，144根，③在钢筋网上平面中心位置安置底架；④在底架上穿上地脚螺栓，拧上螺母，每个地脚螺栓下横穿一根22长1000的钢筋，⑤以底架上平面为基准测量其水平度，水平度误差≤1mm；⑥用铅丝将地脚螺栓与钢筋固定，防止浇筑混凝土时地脚螺栓倾斜，同时用塑料布捆扎露在地面的螺栓头部，防止混凝土污染螺栓丝头〔注;地脚螺栓禁止焊接〕⑦混凝土强度C35；⑧预埋螺栓为M36的螺栓，强度级别不小于8.8级；⑨设置可靠的接地装置，接地电阻≤4Ω；⑩混凝土浇筑后进行养护。

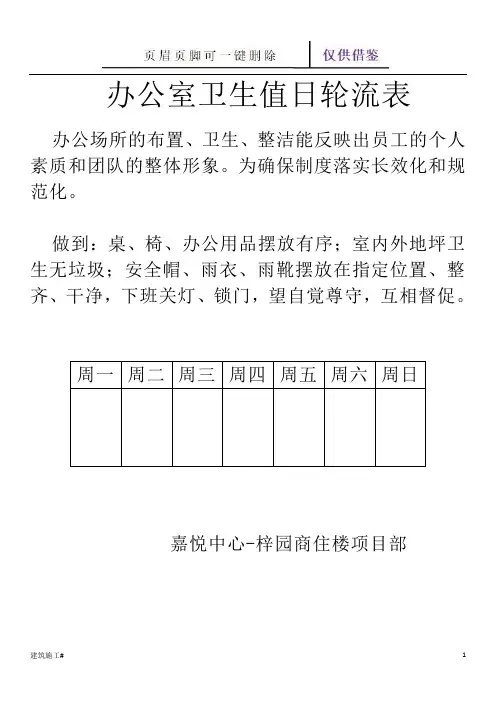

办公室卫生值日轮流表办公场所的布置、卫生、整洁能反映出员工的个人素质和团队的整体形象。

为确保制度落实长效化和规范化。

做到：桌、椅、办公用品摆放有序；室内外地坪卫生无垃圾；安全帽、雨衣、雨靴摆放在指定位置、整齐、干净，下班关灯、锁门，望自覚尊守，互相督促。

周一周二周三周四周五周六周日嘉悦中心-梓园商住楼项目部地下室底板与塔吊基础衔接施工缝处理方案本工程因施工需要分别在1#楼西侧、4#楼北侧、7#楼南侧安装塔吊3台，由于塔吊基础顶面标高与地下室基础面标高同高，为防止新旧混凝土伸缩沉降而引起底板渗水，特作如下处理。

一、钢筋连接：塔吊基础钢筋双层双向加密与底板面筋间距一致，在塔吊基础中间与底板底筋同一标高位置加放双层双向钢筋与底板面筋间距、大小一致，钢筋伸出基础长短错开分别为50cm与120cm。

在底板浇筑时与底板钢筋以15d单面焊接。

二、防水处理：塔吊基础面筋与底板底筋中间位置焊接一道350mm宽止水钢板，四周搭接围焊。

为防止渗流水在底板混凝土浇筑前塔吊基础止水钢板下部增加一道遇水膨胀止水条。

在施工缝浇筑时，避免直接靠近施工缝边下料，机械震捣宜向施工缝逐渐推进，加强对施工缝接缝处的捣实工作，使其紧密结合。

三、后期处理：若底板浇筑后存有渗流水，则在底板渗流处钻孔注浆处理。

嘉悦中心-梓园商住楼项目部2014年1月17日多塔作业施工方案本工程因施工需要分别在1#楼西侧、4#楼北侧、7#楼南安装塔吊3台，为防止塔吊作业时发生碰撞，确保安全生产，特编制多塔作业防碰撞方案。

1.坚持持证上岗的原则，严格禁止无证上岗。

2.首先保证3台塔吊之间塔身的容许高度差，确保各塔吊的起重臂处于不同标高，垂直距离大于两个标准节。

大臂端部距离另一塔吊塔身大于5米。

3.塔臂前端设置明显标志，塔吊在使用过程中塔与塔之间回转方向必须错开，严格控制楼与楼之间的操作高度和作业时间。

4.从施工流水段上考虑多塔作业时间尽量错开，避免在同一时间、同一地点两塔同时使用时发生碰撞。

浅谈固定式塔式起重机基础施工中的处理方法塔式起重机作为一种特殊的垂直运输机械，近年来，在建筑工地使用越来越普遍。

在使用中除了要有专人操作，掌握其性能外，塔式起重机基础施工也是工程技术人员不容忽视的问题，纵观因塔式起重机地基处理不当，造成机毁人亡的例子不胜枚举。

因此在施工时应按设备基础质量标准进行质量控制。

在所有的塔式起重机使用说明书的基础图中，都对地基承载力做了非常明确的技术要求。

以山西省工程机械厂塔式起重机C5013为例，其地基土必须能承受0.2Mpa的载荷。

在特殊地区，其上层5m内土的承载力很难达到0.2Mpa，那么，就要进行处理以使达到要求。

下面简单介绍几种处理方法：1、地基土承载力修正法此方法首先应弄清塔式起重机基础图中要求的0.2Mpa应为设计值f a，那么地质勘探报告中的标准值f ak进行修正。

当基础宽度大于3m，或埋置深度大于0.5m时，从载荷试验或其他原位测试、经验等方法确定的地基承载力特征值，尚应按下式修正：f a=f ak+ηbγ（b-3）+ηdγm（d-0.5）f a—修正后的地基承载力特征值（kpa）f ak—地基承载力特征值（kpa）ηb、ηd—基础宽度和埋置深度的地基承载力修正系数（详见《建筑地基基础设计规范》表5.2.4取值）γ—基础底面以下土的重度（KN/m3），地下水位以下取浮重度b—基础底面宽度（m），当基础底面宽度小于3m时按3m 取值，大于6m时按6m取值；γm—基础底面以上土的加权平均重度（KN/m3），位于地下水位以下的土层取有效重度；d—基础埋置深度（m），宜自室外地面标高算起。

在填方整平地区，可自填土地面标高算起，但填土在上部结构施工完成时，应从天然地面标高算起。

对于地下室，当采用箱形基础或筏基时，基础埋置深度自室外标高算起，当采用独立基础或条形基础时，应从室内地面标高算起。

这样在一定埋深（通常小于3m）处，f a≧0.2Mpa即满足要求。

此法毋需处理，通过计算确定即可。

塔吊基础在地下室底板内如何施工，看看这个方案匠心建筑第一份范本：正文：一：背景介绍地下室作为建筑工程中重要的组成部分，其施工过程需要经过一系列的规划和设计。

本文将详细介绍如何在地下室底板内进行塔吊基础的施工。

二：施工准备1. 场地勘察：对地下室底板进行勘察，确定施工区域和地下管线。

2. 材料准备：准备塔吊基础施工所需的材料，如混凝土、钢筋等。

3. 人员组织：安排合适的人员进行施工，包括操作人员、安全员等。

三：施工步骤1. 地下室底板准备：清理底板表面，确保表面平整干燥。

2. 基础测量：按照设计要求进行基础尺寸测量和标记。

3. 钢筋加工：根据设计图纸进行钢筋加工，包括长度和弯曲等处理。

4. 钢筋安装：将加工好的钢筋按照设计要求进行安装，并进行固定和焊接等处理。

5. 模板安装：安装基础模板，确保模板的垂直与水平度。

6. 混凝土浇筑：进行混凝土的搅拌和运输，按照设计要求进行浇筑。

7. 养护：对浇筑完成的基础进行养护，保持适当的湿度和温度。

四：施工安全措施1. 施工现场安全：设立警示标识，设立安全警戒线，并配备安全防护设施。

2. 人员防护：施工人员应佩戴好安全帽、安全鞋等个人防护装备，并接受必要的安全培训。

3. 设备安全：确保塔吊的使用符合相关安全规范，定期进行维护和检查。

附件：1. 塔吊基础施工图纸2. 塔吊基础施工工艺流程图法律名词及注释：1. 《建筑法》：我国现行的建筑施工管理法规。

2. 《工程建设施工安全管理条例》：我国建设工程施工安全管理的法规。

第二份范本：正文：一：方案概述本方案旨在介绍塔吊基础在地下室底板内的施工方式，以确保施工安全和工程质量。

二：施工前准备1. 地下室底板检查：对地下室底板进行检查，确保其承载力能够满足塔吊基础的施工要求。

2. 施工方案制定：根据地下室底板的情况，制定塔吊基础的施工方案，包括施工步骤和注意事项。

3. 材料准备：准备所需的施工材料，包括混凝土、钢筋等。

三：施工步骤1. 施工准备：清理地下室底板并确保其平整干燥。

塔吊基础施工方案一、工程概况本工程为杭州六合房地产开发公司的二期工程的地下车库及4#、5#楼，工程紧靠北环路及联庄村住宅区。

由于本工程建筑面积较大，高度达102.5米，工程量相对较大，属于高大难工程，为加快本工程的施工进度，确保施工质量，将投入三台塔吊用于4#、5#楼高层建筑使用，主要是垂直运输。

二、塔吊基础荷载计算塔吊迁用型号为QTZ60，臂长48m，其主要参数见下表三、吊基础设计及验算：M1、M2为基础所受倾覆力矩（KN.M），P值按塔吊说明取529KN 1、地基承载力验算经查塔式起重机说明书,地基地耐力要求为0.2Mpa。

查地质报告,较浅上层地基承载力均不能满足要求。

故拟采用基础下加四根桩满足塔机工作时的要求。

三台塔吊选用型号均为：QTZ60，臂长48m，其主要技术参数见下表：QTZ60塔式起重机技术性能表2、塔吊基础荷载计算桩基中单桩所承受的外力设计值M1=564KN.M，M2=996kN.M(此数据引自塔吊说明书)。

根据塔吊起吊的不同位置其倾覆力矩对桩基最不利的位置Q1=5×5×1.3×25=812.5KN(F+G)/n=529/4+ 812.5/4 =335.375KN其最大荷载为:Qmax=(F+G)/n+（564×1.5）/（4×1.52）+（996×1.5）/（4×1.52）=595.375KNQ拉=335.375-[(564+996)/（4×1.52）] ×1.5=75.375KN单桩受最大荷载取595.375KN。

3、单桩承载力设计值根据设计图纸，基础桩基采用本工程桩φ600钻孔桩，估计进入2-6层1米。

查地质报告，各层桩的周土摩擦力特征值如下：2-2层13Kpa 2-3层19Kpa 2-4层19Kpa 2-5层23Kpa2-6层18Kpa 3-1层7Kpa 3-2层9Kpa 4层18Kpa5层18Kpa 6层23Kpa(见Z23剖面)（2-6层的桩端土承载力标准值按“浙江省地基设计规范”可取800-1000Kpa，实际按700 Kpa取值来计算）Qu=Σqsikli·A·qpk=3.14×0.6×(13×3+7×19+1×19+5×23+1×18+3.14×0.3×700)=808KNQmax=595.375KN<Qu=808KN计算结果满足要求。

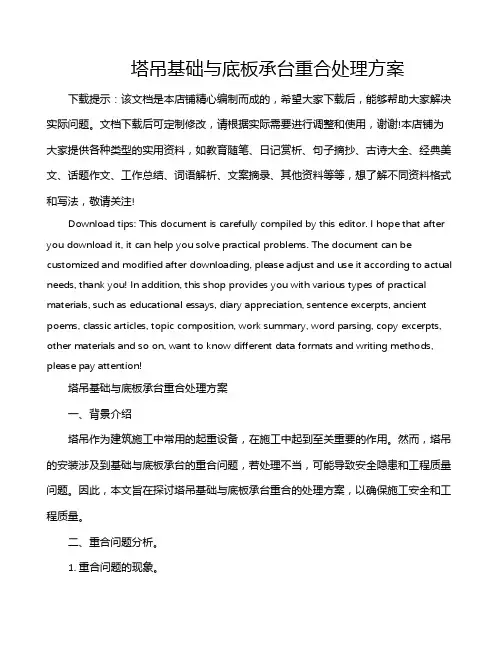

塔吊基础与底板承台重合处理方案下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!塔吊基础与底板承台重合处理方案一、背景介绍塔吊作为建筑施工中常用的起重设备，在施工中起到至关重要的作用。
