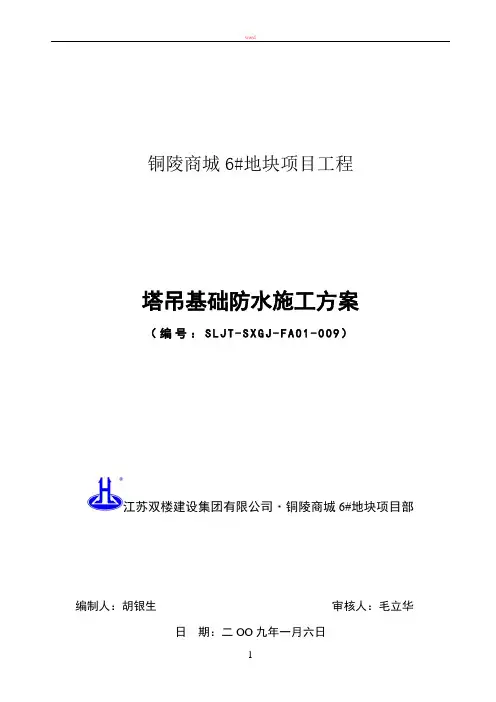

铜陵商城6#地块项目工程
塔吊基础防水施工方案
(编号:S L J T-S X G J-F A01-009)
江苏双楼建设集团有限公司·铜陵商城6#地块项目部
编制人:胡银生审核人:毛立华
日期:二OO九年一月六日
塔吊基础防水施工方案
一、工程概况
铜陵商城6#地块工程总建筑面积48680.2平方米,地下7885.9平方米,地上40794.3平方米。
分为地下室、裙房、主楼1和主楼2,其中地下一层,地上十九层,建筑高度为78.7米,结构形式为框架剪力墙。
地下室主体结构为防水混凝土自防水结构,总日历工期为600天。
二、现场条件
本工程场地的东侧、南侧均为现有建筑,行人比较密集,西侧、北侧建筑外可安装塔吊位置离主楼距离太远,连接杆不能发挥作用,不具备安装塔吊的条件,同时考虑我公司现有吊装机械,结合本工程实际情况,我公司决定采用两台40塔吊用于本工程。
塔吊置于裙房内,基本满足使用要求,由于基础筏板采用C30,S6的抗渗自防水砼,无其他防水措施、构造。
塔吊基础置于筏板中破坏了筏板的整体性,所以对塔吊基础做专门防水方案。
三、防水方案设计
塔吊基础按设计尺寸先行浇筑,待浇筑筏板砼前,支模板,安装止水钢板,塔吊拆除后浇筑砼采用微膨胀砼,膨胀率应>0.03%,强度等级提高5Mpa,具体做法见附图。

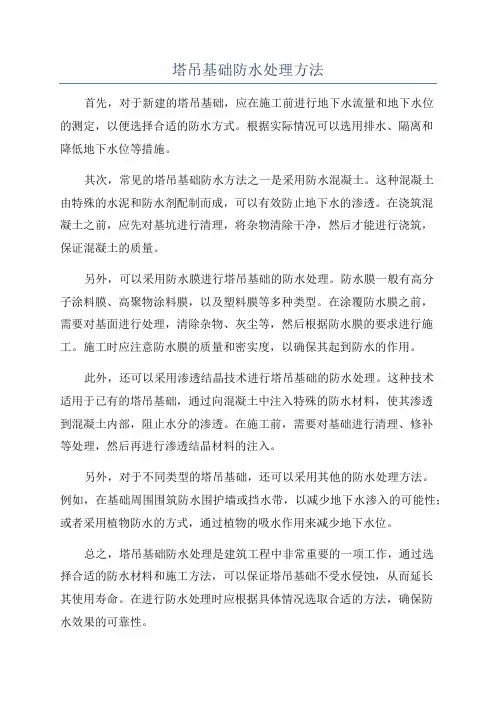

塔吊基础防水处理方法
首先,对于新建的塔吊基础,应在施工前进行地下水流量和地下水位
的测定,以便选择合适的防水方式。
根据实际情况可以选用排水、隔离和
降低地下水位等措施。
其次,常见的塔吊基础防水方法之一是采用防水混凝土。
这种混凝土
由特殊的水泥和防水剂配制而成,可以有效防止地下水的渗透。
在浇筑混
凝土之前,应先对基坑进行清理,将杂物清除干净,然后才能进行浇筑,
保证混凝土的质量。
另外,可以采用防水膜进行塔吊基础的防水处理。
防水膜一般有高分
子涂料膜、高聚物涂料膜,以及塑料膜等多种类型。
在涂覆防水膜之前,
需要对基面进行处理,清除杂物、灰尘等,然后根据防水膜的要求进行施工。
施工时应注意防水膜的质量和密实度,以确保其起到防水的作用。
此外,还可以采用渗透结晶技术进行塔吊基础的防水处理。
这种技术
适用于已有的塔吊基础,通过向混凝土中注入特殊的防水材料,使其渗透
到混凝土内部,阻止水分的渗透。
在施工前,需要对基础进行清理、修补
等处理,然后再进行渗透结晶材料的注入。
另外,对于不同类型的塔吊基础,还可以采用其他的防水处理方法。
例如,在基础周围围筑防水围护墙或挡水带,以减少地下水渗入的可能性;或者采用植物防水的方式,通过植物的吸水作用来减少地下水位。
总之,塔吊基础防水处理是建筑工程中非常重要的一项工作,通过选
择合适的防水材料和施工方法,可以保证塔吊基础不受水侵蚀,从而延长
其使用寿命。
在进行防水处理时应根据具体情况选取合适的方法,确保防
水效果的可靠性。
09、塔吊基础防水处理方案永春桃城二期工程7#楼D区、14#、15#、6#楼、精品房ABC楼塔吊基础防水处理方案福建建工集团总公司永春桃城二期7#楼D区、6#、14#、15#楼、精品房ABC楼项目部二○○七年元月施工组织设计(方案)报审表致:泉州市工程建设监理事务所(监理单位)我方已根据施工合同的有关规定完成塔吊基础防水处理方案的编制,并经我单位上级技术负责人审查批准,请予以审查。
附件:塔吊基础防水处理方案承包单位(章)项目经理日期 2007年月日监理单位意见:监理单位(签字)日期设计单位意见:设计单位(签字)日期本表由承包单位填报,一式四份,设计单位、监理单位、承包单位、建设单位各一份塔吊基础防水处理方案一、工程概况1、本工程为地下一层,地上十六层、局部六层钢筋混凝土框剪结构,工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区,精品房ABC楼五部分,建筑面积分别为414.2 m2、20928.18 m2、16816.22 m2、6431.8 m2,904.7 m2,地下室一层,建筑面积8802 m2,总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类,建筑结构安全等级为二级,抗震设防烈度为六度,框架抗震等级为三级。
建筑耐火等级一级,人防抗力等级为乙类单、附建掘开式人防工程,人防建筑面积为7654m2。
设计标高:本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发,厦门市泛华建筑设计有限公司进行施工图纸设计,由福建东辰综合勘察院提供岩土工程勘察报告,由泉州市工程建设监理事务所负责监理,福建建工集团总公司承建施工。
二、施工准备技术准备1)后浇带施工前应对材料、施工时间、现场状况进行检查核对,以确定对设计与规范的符合性,预测施工后对功能的有效性,并做好核对记录。
2)对施工操作人员进行书面技术交底,其主要内容为:施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。

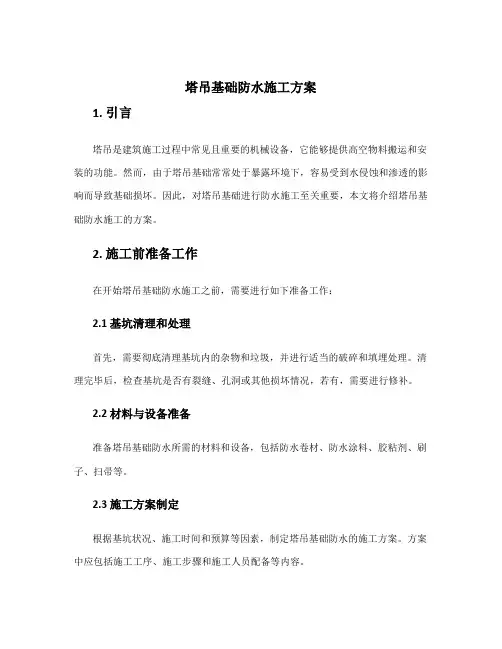

塔吊基础防水施工方案1. 引言塔吊是建筑施工过程中常见且重要的机械设备,它能够提供高空物料搬运和安装的功能。
然而,由于塔吊基础常常处于暴露环境下,容易受到水侵蚀和渗透的影响而导致基础损坏。
因此,对塔吊基础进行防水施工至关重要,本文将介绍塔吊基础防水施工的方案。
2. 施工前准备工作在开始塔吊基础防水施工之前,需要进行如下准备工作:2.1 基坑清理和处理首先,需要彻底清理基坑内的杂物和垃圾,并进行适当的破碎和填埋处理。
清理完毕后,检查基坑是否有裂缝、孔洞或其他损坏情况,若有,需要进行修补。
2.2 材料与设备准备准备塔吊基础防水所需的材料和设备,包括防水卷材、防水涂料、胶粘剂、刷子、扫帚等。
2.3 施工方案制定根据基坑状况、施工时间和预算等因素,制定塔吊基础防水的施工方案。
方案中应包括施工工序、施工步骤和施工人员配备等内容。
3. 塔吊基础防水施工步骤3.1 清洁基础表面首先,用扫帚和清水清洁塔吊基础表面,去除灰尘和杂物。
确保基础表面干净、平整。
3.2 防水卷材铺设根据基础的形状和尺寸,选取合适的防水卷材进行铺设。
首先,用胶粘剂将防水卷材固定在基础表面上,确保牢固粘合。
然后,将防水卷材的接缝处进行密封处理,确保无漏水现象。
3.3 防水涂料涂刷在防水卷材铺设完毕后,对塔吊基础进行防水涂料的涂刷处理。
根据防水涂料的使用说明,选择合适的刷子进行涂刷。
涂刷应均匀、细致,确保涂料覆盖整个基础表面。
3.4 检查和修补施工过程中,定期检查防水层的质量和完整性。
如发现防水层有损坏或漏水情况,应及时进行修补处理,以确保防水效果。
3.5 环境保护施工完毕后,对现场进行清理和整理,并将废弃的材料和装备进行妥善处理。
同时,对施工现场环境进行保护和恢复,确保不对周围环境造成污染。
4. 施工安全注意事项在进行塔吊基础防水施工时,需要注意以下安全事项:•使用防护措施,如戴安全帽、手套、口罩等,以保护施工人员的安全;•定期检查施工设备和工具的安全性能,确保施工过程中的安全;•严禁在施工现场吸烟、明火等行为,以防止火灾事故发生;•按照规定封堵好塔吊基础防水涂料等易燃、易爆材料,以保证施工现场的安全性。
永春桃城二期工程7#楼D区、14#、15#、6#楼、精品房ABC楼塔吊基础防水处理方案福建建工集团总公司永春桃城二期7#楼D区、6#、14#、15#楼、精品房ABC楼项目部二○○七年元月施工组织设计(方案)报审表本表由承包单位填报,一式四份,设计单位、监理单位、承包单位、建设单位各一份塔吊基础防水处理方案一、工程概况1、本工程为地下一层,地上十六层、局部六层钢筋混凝土框剪结构,工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区,精品房ABC楼五部分,建筑面积分别为414.2 m2、20928.18 m2、16816.22 m2、6431.8 m2,904.7 m2,地下室一层,建筑面积8802 m2,总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类,建筑结构安全等级为二级,抗震设防烈度为六度,框架抗震等级为三级。
建筑耐火等级一级,人防抗力等级为乙类单、附建掘开式人防工程,人防建筑面积为7654m2。
设计标高:本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发,厦门市泛华建筑设计有限公司进行施工图纸设计,由福建东辰综合勘察院提供岩土工程勘察报告,由泉州市工程建设监理事务所负责监理,福建建工集团总公司承建施工。
二、施工准备技术准备1)后浇带施工前应对材料、施工时间、现场状况进行检查核对,以确定对设计与规范的符合性,预测施工后对功能的有效性,并做好核对记录。
2)对施工操作人员进行书面技术交底,其主要内容为:施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
3)应熟悉设计图纸、本施工工艺标准及相关技术规程,对后浇带的做法、位置、配筋进行了解,以确定后浇带上述内容的合理性,并确定是否提出修改建议。
材料要求1、品种规格1)后浇带砼所用碎石应根据所浇后浇带的钢筋密度确定,一般为5—31.5㎜,含泥量不得大于1.0%,泥块含量不得大于0.5%。

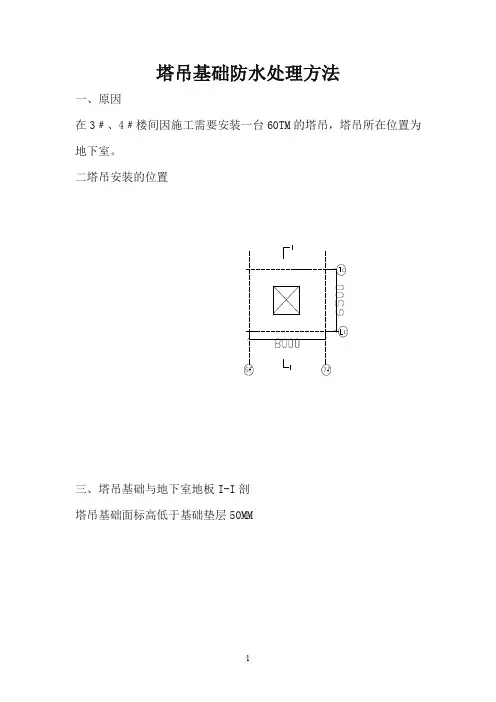

塔吊基础防水处理方法
一、原因
在3﹟、4﹟楼间因施工需要安装一台60TM的塔吊,塔吊所在位置为地下室。
二塔吊安装的位置
三、塔吊基础与地下室地板I-I剖
塔吊基础面标高低于基础垫层50MM
II剖
四、塔吊基础节防水细部处理
塔吊基础节立杆防水首先在立杆根部嵌防水油膏,边长30MM成三角状。
在SBS施工时,防水层按规定进行加强处理,防水保护层厚100MM。
塔吊基础防水保护层完成面与整体防水保护一平。
五、塔吊基础节止水处理
塔吊基础节立杆为型钢,为防型钢与基础混凝土产生微裂而渗水,在基础节立杆设止水羽环,羽环采用6MM厚钢板,羽环宽度≧120MM,并焊缝饱满,无气孔,夹渣等缺陷。
六、施工原理
1,施工前应对操作人员进行交底,施工质量必须达到规定要求。
2,每道工序应有专职人员进行检查。
3,工序操作过程,工序完成后应接受监理人员的监督检查。
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。

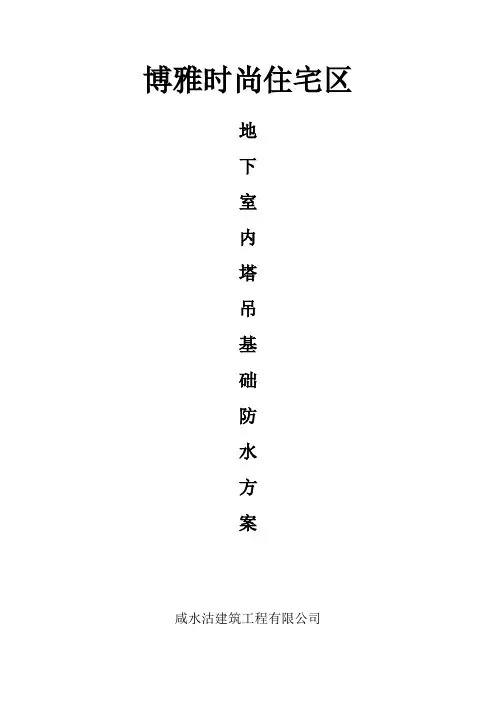

博雅时尚住宅区
地
下
室
内
塔
吊
基
础
防
水
方
案
咸水沽建筑工程有限公司
一、处理方法如下:
因塔吊安装在地下车库内,塔吊要在土方开挖前安装完毕,为了防止塔吊基础与地库底板的施工缝周围发生渗漏水现象,塔吊基础上平面低于基础底板150mm,在塔吊基础上部参照11G101-3图集中94页的超前止水方法施工,与地库防水形成闭合防水结构,防止渗漏;且塔吊基础周围车库底板采用图纸中后浇带施工做法,待塔吊使用结束后浇筑塔吊基础上方地库基础混凝土。
二、塔吊基础施工顺序:
基础放线---土方开挖---浇筑混凝土垫层---砌筑砖胎模---砖胎模抹灰---钢筋绑扎安装---浇筑混凝土---防水卷材施工---浇筑加强层---地库基础浇筑混凝土
三、塔吊基础防水营造做法如下:
1、地库基础
2、150mmh厚防水加强层(加强层混凝土中绑扎Φ10@200钢筋网片)
3、4+3SBS防水层
4、塔吊基础
5、塔吊基础垫层。

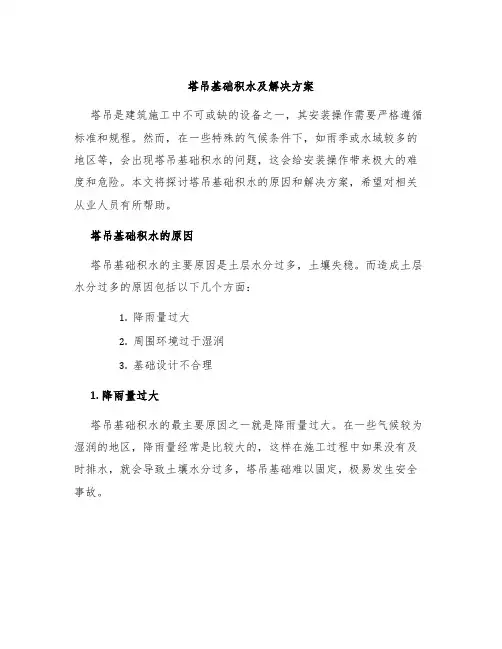

塔吊基础积水及解决方案塔吊是建筑施工中不可或缺的设备之一,其安装操作需要严格遵循标准和规程。
然而,在一些特殊的气候条件下,如雨季或水域较多的地区等,会出现塔吊基础积水的问题,这会给安装操作带来极大的难度和危险。
本文将探讨塔吊基础积水的原因和解决方案,希望对相关从业人员有所帮助。
塔吊基础积水的原因塔吊基础积水的主要原因是土层水分过多,土壤失稳。
而造成土层水分过多的原因包括以下几个方面:1.降雨量过大2.周围环境过于湿润3.基础设计不合理1. 降雨量过大塔吊基础积水的最主要原因之一就是降雨量过大。
在一些气候较为湿润的地区,降雨量经常是比较大的,这样在施工过程中如果没有及时排水,就会导致土壤水分过多,塔吊基础难以固定,极易发生安全事故。
2. 周围环境过于湿润在一些地区,即使没有降雨量过大的情况,由于土地状况或地表水面较高等原因,周围环境就已经非常湿润,这就会导致基础部分土层的含水量过多,使得塔吊安装过程中非常困难。
3. 基础设计不合理塔吊安装中基础设计的合理性直接影响到塔吊安装的可行性和安全性。
如果基础设计不合理,即便是没有大雨或湿润环境,由于基础承压能力不足,也会导致基础部分土层含水量过多,从而导致塔吊无法安装。
塔吊基础积水的解决方案当塔吊基础出现积水问题时,首先需要通过排水等方法尽可能地挽救。
然而,在一些特殊情况下,如大雨、涝水等影响较为严重的情况下,排水难以奏效,就需要考虑其他的解决方案。
以下是一些常见的塔吊基础积水解决方案。
1. 沉井抽水法沉井抽水法是在塔吊基础浸水深度较深的情况下所采用的一种解决方法,它基于通过钻孔或挖掘的方式,将井下导水管引入基础的接口处,利用抽水机将基础内的水吸出,达到减少基础内积水的效果。
2. 基层加固法基层加固法也是一种常见的解决方法,它包括两个步骤:首先,在塔吊基础的四个角上进行加固,使基础能够承受更大的压力;其次,在塔吊基础内部安装隔离材料,从而达到减少水量的目的。

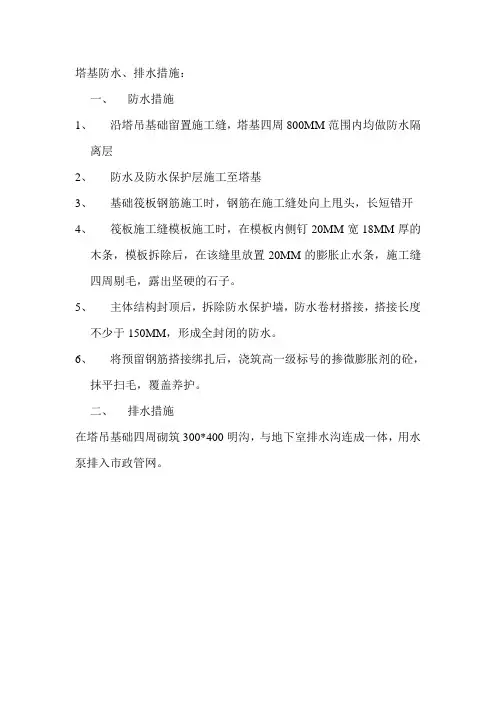

塔基防水、排水措施:
一、防水措施
1、沿塔吊基础留置施工缝,塔基四周800MM范围内均做防水隔
离层
2、防水及防水保护层施工至塔基
3、基础筏板钢筋施工时,钢筋在施工缝处向上甩头,长短错开
4、筏板施工缝模板施工时,在模板内侧钉20MM宽18MM厚的
木条,模板拆除后,在该缝里放置20MM的膨胀止水条,施工缝四周剔毛,露出坚硬的石子。
5、主体结构封顶后,拆除防水保护墙,防水卷材搭接,搭接长度
不少于150MM,形成全封闭的防水。
6、将预留钢筋搭接绑扎后,浇筑高一级标号的掺微膨胀剂的砼,
抹平扫毛,覆盖养护。
二、排水措施
在塔吊基础四周砌筑300*400明沟,与地下室排水沟连成一体,用水泵排入市政管网。

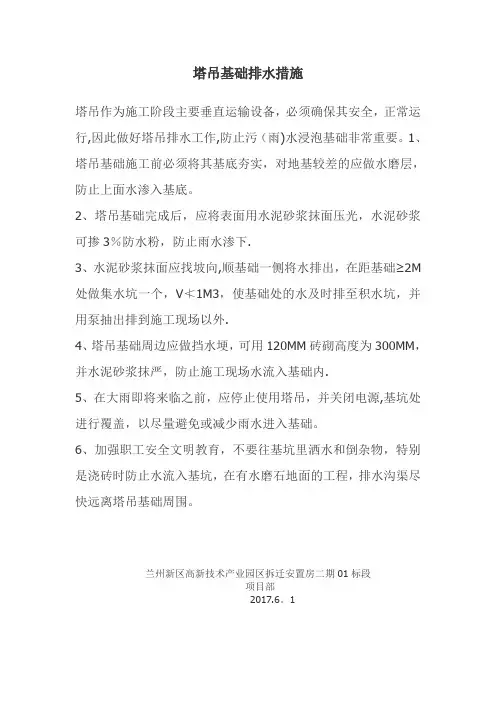

塔吊基础排水措施
塔吊作为施工阶段主要垂直运输设备,必须确保其安全,正常运行,因此做好塔吊排水工作,防止污(雨)水浸泡基础非常重要。
1、塔吊基础施工前必须将其基底夯实,对地基较差的应做水磨层,防止上面水渗入基底。
2、塔吊基础完成后,应将表面用水泥砂浆抹面压光,水泥砂浆可掺3%防水粉,防止雨水渗下.
3、水泥砂浆抹面应找坡向,顺基础一侧将水排出,在距基础≥2M 处做集水坑一个,V≮1M3,使基础处的水及时排至积水坑,并用泵抽出排到施工现场以外.
4、塔吊基础周边应做挡水埂,可用120MM砖砌高度为300MM,并水泥砂浆抹严,防止施工现场水流入基础内.
5、在大雨即将来临之前,应停止使用塔吊,并关闭电源,基坑处进行覆盖,以尽量避免或减少雨水进入基础。
6、加强职工安全文明教育,不要往基坑里洒水和倒杂物,特别是浇砖时防止水流入基坑,在有水磨石地面的工程,排水沟渠尽快远离塔吊基础周围。
兰州新区高新技术产业园区拆迁安置房二期01标段
项目部
2017.6。
1。
塔吊基础防水施工方案1. 引言塔吊是在建筑工地上广泛使用的一种起重机械设备,用于吊装和搬运重物。
为了确保塔吊基础的稳定性和安全性,防水施工是非常重要的一环。
本文档将介绍塔吊基础防水施工方案,包括施工材料、施工方法和注意事项等内容。
2. 施工材料2.1 防水涂料选择具有良好防水性能的防水涂料非常重要。
在塔吊基础防水施工中,建议选用聚氨酯防水涂料或沥青橡胶防水涂料。
这些材料具有耐候性好、粘结性强和施工方便等优点,可以有效防止水分渗透。
2.2 防水卷材防水卷材是一种常用的防水材料,其可分为合成橡胶防水卷材和改性沥青防水卷材两种。
在塔吊基础防水施工中,建议选用合成橡胶防水卷材。
该材料具有耐温性好、耐化学药品腐蚀性强和柔韧性好等特点,能够有效保护塔吊基础免受水分侵蚀。
2.3 保护层材料在防水施工完成后,为了进一步保护塔吊基础,可以在防水层上覆盖一层保护层材料。
常用的保护层材料有聚氨酯保护层和玻璃纤维布保护层。
这些材料可以增加防水层的耐磨性和耐候性,减少外部环境对防水层的损害。
3. 施工方法3.1 表面处理在开始防水施工之前,需要对塔吊基础进行表面处理。
首先,清理基础表面的杂物和灰尘,确保基础表面干净。
然后,修补基础表面的裂缝和不平整处,确保基础表面平整。
最后,涂刷一层基础处理剂,增强基础表面与防水涂料的粘结力。
防水涂料施工是塔吊基础防水施工的关键步骤。
首先,按照施工要求将防水涂料搅拌均匀。
然后,使用刷子或滚筒将防水涂料均匀地涂布在基础表面上,确保涂层厚度均匀一致。
在施工过程中,注意避免涂料流淌和漏涂的现象发生。
最后,根据防水涂料的要求,进行二次涂布,增加防水层的厚度和稳定性。
3.3 防水卷材铺设防水卷材铺设是塔吊基础防水施工的另一重要步骤。
首先,将防水卷材按照基础尺寸进行裁剪和预留,并严密贴合基础表面。
然后,使用专用工具将防水卷材与基础表面贴合,确保无气泡和空隙。
在施工过程中,注意保护好防水卷材的表面,避免划伤和损坏。
浅谈塔吊基础积水问题及处理措施摘要:塔吊是建筑工程施工的关键机械设备,它既能减少施工人员劳动强度,又可以提高工作效率。
塔吊安全是项目施工非常重要的问题,而塔吊基础是保持塔吊运行的必要条件,也是确保安全施工的重要保障。
本文对塔吊基础积水不同情况进行分析其积水原因,并对工程中常用的几种处理措施进行对比分析,阐述不同处理措施的适用情况和优缺点。
关键词:塔吊基础、积水、处理措施引言基础决定上层建筑,要确保塔吊使用期间的良好性能,必须保证塔吊基础的牢固,从而满足其受力需求。
塔吊基础积水是诸多施工现场普遍存在的问题,解决塔吊基础积水问题是塔吊安全的重要保障。
因此,研究塔吊基础积水问题及处理措施十分重要,既能保证建筑工程的顺利实施,又能发挥塔吊的经济、高效的特性,确保项目施工进度与质量,对施工安全与质量保证有着十分重大的意义。
1塔吊基础塔吊基础虽然不是项目工程的实体组成部分,但它作为塔吊的重要组成部分,承担着塔吊工作荷载、抗倾覆、自重等作用,实践证明不少塔吊安全事故是由塔吊基础不合规引起的,塔吊基础是影响塔吊整体稳定性的重要因素。
塔吊基础分为天然地基基础、桩基础和组合式基础。
天然地基基础基础结构形式简单,适用于地基条件良好,承载力满足要求的天然地基,塔吊基础的结构尺寸、配筋、受力形式、各工况下受力大小、方向以及塔吊基础作用于天然地基上需要的承载力等数据在塔吊说明书中有明确的说明。
桩基础造价较高,适用于工程地质条件复杂,地基无法满足塔吊承载能力且施工周期较长的情况。
桩基础在塔吊说明书中没有说明,需要单独设计,专业性要求较高。
组合式基础是一种悬空、高承台基础,由桩基、格构式钢柱、承台组成,构造形式复杂,对施工要求较高,适用于周围地质条件复杂,基坑支护形式采用内支撑的施工区域。
合格的塔吊基础是塔吊安装、运行、安全工作的前提,各种塔吊基础各有优劣,需根据项目现场实际情况,选择合适的塔吊基础形式,尽可能满足“安全性、适用性、耐久性、经济性”的要求。
塔吊雨季施工方案雨季是塔吊施工中最具挑战的季节之一,因为雨水对于塔吊的安全与稳定性都会造成很大的影响。
因此,在雨季施工中,需要针对性地制定科学合理的方案,以确保塔吊施工的安全顺利进行。
一、塔吊基础处理在雨季施工中,塔吊的基础是至关重要的,必须在施工前进行充分的水文地质勘测,了解地质结构、地下水位等情况。
根据勘测结果采取相应的基础处理措施,如在地基上设置排水槽,加强地基的抗浸透能力,以确保在雨水浸泡下仍能保证基础的稳定。
二、塔吊防水措施1.首先,对塔吊进行全面的防水处理,包括涂刷防水涂料、铺设防水材料等。
要使用性能好、耐长期浸泡的防水材料,并采用密封工艺进行施工,确保各种接缝、管线等地方都能起到防水作用。
2.其次,对塔吊的电气设备、控制系统等进行防水处理。
应将电线、电缆等密封在防水管内,同时设置断电保护装置,以防水进入电气设备引起事故。
三、塔吊稳固措施在雨季施工中,塔吊的稳固是非常重要的。
要根据塔吊的工作条件和承载要求,选择合适的底座固定方式,如钢支撑、混凝土基础等。
同时,要在塔吊周围设置固定支架,增加整体的稳定性。
四、塔吊安全保护措施在雨季施工中,塔吊的安全保护尤为重要。
首先,要加强对塔吊的检查与维护,发现问题及时处理,确保塔吊的正常运行。
其次,要设置雷电防护装置,避免雷电引起的安全事故。
此外,要加强现场管理,设置必要的禁区和警示标识,确保工人的安全。
五、塔吊操作员培训在雨季施工中,塔吊的操作员具有重要的责任。
在施工前,应对操作员进行专门培训,使其了解雨季施工中的各项风险与防范措施,并熟悉塔吊的操作流程和应急处理方法。
只有具备一定的专业知识和技能,才能提高施工的安全性和效率。
综上所述,塔吊雨季施工方案需要从基础处理、防水措施、稳固措施、安全保护措施等方面进行全面考虑。
只有科学合理地制定方案,并加强对施工人员的培训和管理,才能确保塔吊施工的安全顺利进行。
09、塔吊基础防水处理方案09、塔吊基础防水处理方案永春桃城二期工程7#楼D区、14#、15#、6#楼、精品房ABC楼塔吊基础防水处理方案福建建工集团总公司永春桃城二期7#楼D区、6#、14#、15#楼、精品房ABC楼项目部二○○七年元月施工组织设计(方案)报审表致:泉州市工程建设监理事务所(监理单位)我方已根据施工合同的有关规定完成塔吊基础防水处理方案的编制,并经我单位上级技术负责人审查批准,请予以审查。
附件:塔吊基础防水处理方案承包单位(章)项目经理日期 2007年月日监理单位意见:监理单位(签字)日期设计单位意见:设计单位(签字)日期本表由承包单位填报,一式四份,设计单位、监理单位、承包单位、建设单位各一份塔吊基础防水处理方案一、工程概况1、本工程为地下一层,地上十六层、局部六层钢筋混凝土框剪结构,工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区,精品房ABC楼五部分,建筑面积分别为414.2 m2、20928.18 m2、16816.22 m2、6431.8 m2,904.7 m2,地下室一层,建筑面积8802 m2,总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类,建筑结构安全等级为二级,抗震设防烈度为六度,框架抗震等级为三级。
建筑耐火等级一级,人防抗力等级为乙类单、附建掘开式人防工程,人防建筑面积为7654m2。
设计标高:本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发,厦门市泛华建筑设计有限公司进行施工图纸设计,由福建东辰综合勘察院提供岩土工程勘察报告,由泉州市工程建设监理事务所负责监理,福建建工集团总公司承建施工。
二、施工准备技术准备1)后浇带施工前应对材料、施工时间、现场状况进行检查核对,以确定对设计与规范的符合性,预测施工后对功能的有效性,并做好核对记录。
2)对施工操作人员进行书面技术交底,其主要内容为:施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
塔吊基坑处理方案
1、因塔吊基坑留置时间较长,并有积水。
2、积水排完后发现有渗漏现象。
3、先将坑内杂物清理干净。
4、抹30厚找平层,做0.7+0.7厚聚乙烯丙纶防水。
5、在塔吊基坑四周放一圈橡胶止水带。
6、钢筋进行除锈。
7、对割断的钢筋进行焊接,重新绑扎到位并报验。
8、采用比原砼高一强度等级P8抗渗微膨胀砼,塌落度120
—140进行分层浇筑、分层振捣,振捣要细致密实。
9、然后将面层找平搓好,找平以两侧原砼面为准,略高 2
—3mm,作为收缩和沉降量。
10、砼养护时间不少于14天,砼浇筑时留置标养和同条件
试块。
锦州经济技术开发区第二建筑工程有限公司
绥中第一项目部
2013年11月20日。
固定式塔吊基础排水措施
沿塔吊基础四周砌370mm宽同塔吊基础高的砖墙,用20mm厚1:2水泥砂浆双面抹灰,起到挡水作用,防止地面雨水流入基坑。
在浇筑塔吊基础时,在基础角部留设300×300×300mm坑,当基坑内有雨水时及时用水泵抽除。
在基础施工完成后,根据基坑内地下水水量,派人定期进行抽水,当遇雨天时,每天派人进行检查。
在塔吊基础周边搭设距离负二层地板面 1.2m高钢管围护立杆,距基坑边0.6m,立杆间距4m,满挂密目安全网。
围护栏杆上挂安全标识,严禁非机修人员进入围护栏杆内。
09、塔吊基础防水处理方案D
施工组织设计(方案)报审表
致:泉州市工程建设监理事务所(监理单位)
我方已根据施工合同的有关规定完成塔吊基础防水处理方案的编制,并经我单位上级技术负责人审查批准,请予以审查。
附件:塔吊基础防水处理方案
承包单位(章)
项目经理
日期 2007年月日监理单位意见:
监理单位(签字)
日期
设计单位意见:
设计单位(签字)
日期
本表由承包单位填报,一式四份,设计单位、监理单位、承包单位、建设单位各一份
塔吊基础防水处理方案
一、工程概况
1、本工程为地下一层,地上十六层、局部六层钢筋混凝土框剪结构,工程地点永春县城。
工程地上分为6#、14#、15#、7#楼D区,精品房ABC楼五部分,建筑面积分别为414.2 m
2、20928.18 m2、16816.22 m2、6431.8 m2,904.7 m2,地下室一层,建筑面积8802 m2,总建筑面积54297.1 m2。
建筑总高度为49.95m。
建筑抗震设防类别为丙类,建筑结构安全等级为二级,抗震设防烈度为六度,框架抗震等级为三级。
建筑耐火等级一级,人防抗力等级为乙类单、附建掘开式人防工程,人防建筑面积为7654m2。
设计标高:本建筑室内±0.000m相当于黄海标高120.000m。
2、本工程项目由泉州金荣房地产有限公司开发,厦门市泛华建筑设计有限公司进行施工图纸设计,由福建东辰综合勘察院提供岩土工程勘察报告,由泉州市工程建设监理事务所负责监理,福建建工集团总公司承建施工。
二、施工准备
技术准备
1)后浇带施工前应对材料、施工时间、现场状况进行检查核对,以确定对设计与规范的符合性,预测施工后对功能的有效性,并做好核对记录。
2)对施工操作人员进行书面技术交底,其主要内容为:施工前、施工中、施工后应注意的事项和操作要求、细部构造及技术质量要求。
3)应熟悉设计图纸、本施工工艺标准及相关技术规程,对后浇带的做法、位置、配筋进行了解,以确定后浇带上述内容的合理性,并确定是否提出修改建议。
材料要求
1、品种规格
1)后浇带砼所用碎石应根据所浇后浇带的钢筋密度确定,一般为5—31.5㎜,含泥量不得大于1.0%,泥块含量不得大于0.5%。
2)后浇带的砂子应采用中砂,含泥量不得大于 3.0%,泥块含量不得大于1.0%。
澎胀剂材料.
3)中埋式止水钢板采用3㎜厚折形钢板条。
4)钢丝网采用密目钢丝网和30×30型钢丝网,两种钢丝网配套使用。
3、主要机具
砼搅拌机、砼塌落度桶、天平、插入与平板振动器、手推车、电焊机、锒头等。
三、施工工艺
1、工艺流程
塔吊预埋四根竖杆与底板砼交接处每根四周焊接止水钢板→浇筑砼底板→凿毛并清洗砼界面→底板钢筋除锈、调整→抽出后浇带处积水→后浇带砼施工(留置后后浇带)→烧断露出砼表面的槽钢→在槽钢上部加焊面积大于槽钢的钢板→凿毛并清洗砼界面→后后浇带砼施工→砼养护。
2、操作工艺
(1)、塔吊预埋四根竖杆与底板砼交接处每根四周焊接3MM止水钢板,焊钢板长度为100MM与底板砼交接处为止水处理.
(2)、塔吊拆除后,预埋四根竖杆四边敲打200MM宽,深度为150MM,采用膨胀细石砼把预埋四根竖杆内空隙灌满,在用钢板把预埋四根竖杆内灌满空隙口封闭密实.最后用高一级澎胀砼浇筑封闭完成.
塔吊基础防水后浇带的施工见图.1,及大样图.
图. 1:
四、质量保证措施
1、采用钢板把澎胀细石砼竖杆口部封闭密实完成.
2、预埋四根竖杆周边砼表面凿毛后并用麻袋保养48小时过后.后
浇缩口用高一级澎胀砼浇筑封闭.
五、质量标准
1焊剂的牌号、性能及止水钢板均须符合设计要求和有关标准规定。
2焊接接头、焊接制品的机械性能须符合焊接及验收的专门规定。
3混凝土用水泥、水、骨料、外加剂等须符合施工规范的有关规定。
4混凝土配合比、原材料计量、搅拌、养护等符合施工规范的规定。
5混凝土应振捣密实。
五、成品保护
1.混凝土初凝后,覆盖浇水养护,加强早期养护。
2.后浇带施工缝四测的混凝土应提前24h浇水湿润。
六、1#、2#塔吊平面布置图如下:
1#塔吊平面布置图主体结构
6
基坑支护桩
工程静压桩
工程抗拔桩
2#塔吊平面布置图。
