电流表和电压表的读数知识讲解

电流表和电压表的读数知识讲解

读数：0.70A
1
2
0
3
V
读数：2.40V
凡最小分度值是2或5个单位的，有效数字的 末位就是精度的同一位（含估读数），若无估读不 需补“0”。若用0~0.6安量程，其精度为0.02安， 说明测量时只能准确到0.02安，不可能准确到0.01 安，因此误差出现在安培的百分位（0.01安），读 数只能读到安培的百分位，以估读最小分度半小格 为宜，当指针指在小于半小格位置则舍去，指针正 对半小格则取为0.01安，指针超过半小格时则算一 小格即0.02安
电流表和电压表的读数
如图1所示伏特表指针位置，若用0-3V量程时，
读数为2.50V 如图2所示安培表指针位置，若用0-3A量程时，
读数为1.60A
图1
图2
2、电流表和电压表的读数
原则：凡最小分度值是一个单位的，有效数字的 末位都在精度的下一位，即需要估读，若无估读， 则在精度的下一位补“0”
1
2
0.2
.0 4
0
0.6
A
读数：0.14A
0.2
.0 4
0
0.6
A
读数：0.37A
5
10
0
15
V
读数：10.5V
5
10
0
15
V
读数：9.5V
当电压表在15伏档位，表盘的最小分度值为0.5 伏／格，虽能准确读到0.5伏，但误差仍出现在最 小分度值的同一数位上，即伏特的十分位。其估读 法则是：将最小分度分为五等分仍按不足半等分舍 去，等于或超过半等分算一个等分。
如图3所示伏特表指针位置，若用0-15V量程时， 读数为12.5V。
图3
如图4所示安培表指针位置，若用0-0.6A量程时， 读数为0.32A

《电流表和电压表的使用》实验操作与读数技巧课件

《电流表和电压表的使用》实验操作与读数技巧课件

PART FIVE
实验前必须检查电源线是否完好，如有破损立即更换 实验过程中，禁止将电流表和电压表直接接到电源两端 使用前应先熟悉电流表和电压表的量程，避免读数错误导致仪表损坏 实验结束后，应先断开电源再拆下仪表，以免发生触电事故
实验前应检查仪 器是否完好无损， 确保安全可靠。
使用电流表和电 压表时，应按照 规定的测量范围 进行操作，避免 超量程使用。
操作误差：实验操作顺序或 方法不当引起的测量误差
PART FOUR
根据测量需求选 择合适的量程
观察电压表的指 针是否在满刻度 范围内

确保电压表连接 正确，避免测量 误差
在测量过程中， 根据指针偏转情 况及时调整量程
确保电压表与被测电路并联
电压表应选择合适的量程，避免过 大或过小
添加标题
添加标题
XXX,a click to unlimited possibilities
汇报人：XXX
CONTENTS
PART ONE
PART TWO
准备电流表、电 压表、导线、电 池等实验器材
检查电流表、电 压表的量程和准 确度
搭建实验电路， 确保连接正确、 牢固
准备好实验记录 本，以便记录实 验数据和结果
关闭电源，整理实验器材和导线 清扫实验场地，保持整洁 记录实验数据，进行误差分析 归还实验器材，整理实验报告
PART SIX
实验目的：掌握电流表和电压表的使用方法，理解实验原理，提高实验操作技能。
实验原理：电流表和电压表的工作原理是基于电磁感应定律和电流的磁效应，通过测量电路中的电 流和电压，可以推断出电路的状态和元件的性能。
实验器材：电流表、电压表、电源、导线、电阻等。
实验步骤：按照电路图连接电路，开启电源，观察电流表和电压表的读数，记录数据并进行分析。

电工师傅教你如何专业读数电压表、电流表、欧姆表

电工师傅教你如何专业读数电压表、电流表、欧姆表

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电工师傅教你如何专业读数电压表、电流表、欧姆表
一、电流表、电压表的读数原则：
1、先计算这两个表的最小分度值，就是一小格代表多少？
2、再看最小分度的尾数，就是最后一位数字，如果尾数为1的，要估读到下一位，比如0.1就要估读到0.01；如果尾数是2或者5的，保留到本位，不需要向下估读。

比如0.2或者0.5，就只保留一位小数即可。

0.02和0.05的保留两位小数即可。

二、欧姆表的读数原则欧姆表本身就是粗略测量电阻的仪器，所以在刻度盘上只需向下估读一位，然后再和倍率相乘。

比如刻度盘上读数12.3，若是x1档的，则读数为12.3欧，如果是x10档的，则是123欧，就没有小数了，有没有小数看倍率是多大，实际上，只有x1档才有一位小数，其他档位就没有小数。

三、其他仪器的读数刻度尺、弹簧秤的读数，和电压表电流表的读数原则相同。

【例题】：读出下面电压表的读数。

【解析】：由图可知，用的是3V的量程，可以计算得出最小分度是0.1V，尾数是1的向下估读一位，所以保留两位小数。

读数为2.50V.
【例题2】：读出下面电流表的读数。

【解析】：若用0.6A的量程，则最小分度是0.02，尾数是2，则保留到本位，就是也是两位小数，所以读数为：0.22A.
【针对练习】：。

电流表和电压表的读数.ppt

电流表和电压表的读数.ppt
2.3 电流表和电压表的读数
1.读数方法：读数时应使视线垂直于刻度表面，并要估读.
具体估读方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1
V和0.1 A, 读数要估读到最小分度的十分之一. (2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要
估读到最小分度的，即不足半格的略去，超过半格的要按半格读 出，因此最后读数如果以安培为单位，小数点后面有两位，尾数 可能为0、1、2、3…
• 10、人的志向通常和他们的能力成正比例。2020/12/112020/12/112020/12/1112/11/2020 4:38:12 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2020/12/112020/12/112020/12/11Dec-2011-Dec-20 • 12、越是无能的人，越喜欢挑剔别人的错儿。2020/12/112020/12/112020/12/11Friday, December 11, 2020 • 13、志不立，天下无可成之事。2020/12/112020/12/112020/12/112020/12/1112/11/2020
(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估 读到最小分度的，因此最后读数如果以伏特为单位，小数点后面 只有一位，尾数为0、1、2、3、4…
如图1所示伏特表指针位置，若用0-3V量程时，
读数为2.50V 如图2所示安培表指针位置，若用0-3A量程时，
读数为1.60A
图1
图2
2、电流表和电压表的读数
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.

电压表和电流表的读数方法

电压表和电流表的读数方法
并联电路测量
在并联电路中，电流表应分别串联在各支路中，而电压表则应并联在电源两端。 通过读取各支路电流表和电压表的示数，可以分析出各支路的电流分配情况和 电源的总电流。
复杂电路中的测量
识别关键节点
在复杂电路中，首先需要识别出关键节点，如电源、开关、 负载等，以便确定测量点和选择合适的测量仪表。
灵活运用仪表
03
2. 选择合适的量程，确保测量精度。
数字式电压表的特点和使用方法
3. 打开电源，观察液晶显示屏上的电 压数值。
4. 记录或分析测量结果，完成测量任 务。
数字式电流表的特点和使用方法
高灵敏度
数字式电流表具有高灵敏度，可准确测量微小电流变化。
宽频带响应
数字式电流表具有较宽的频带响应范围，可适应不同频率的电流测量。
04
在未来，我们也需要不断关注新技术的发展和应用，不断学习和提高 自己的技能水平，以适应电力行业的不断变化和发展。
THANKS FOR WATCHING
感谢您的观看
导线
用于连接电源、电压 表、电流表和负载。
负载
可以是电阻、灯泡等， 用于构建电路并产生 电压和电流。
数据记录表格设计要点
表格标题
明确实验名称和目的。
表头设计
包括测量的物理量（如电压、 电流等）、单位、测量值等。
数据记录
按照实验步骤，依次记录各个 测量点的数据，注意数据的准 确性和完整性。
备注栏
可用于记录实验过程中的特殊 情况或需要注意的事项。
数据处理及结果展示方法
数据整理
将实验数据整理成表格形式，方便后 续分析和处理。
结果展示
将实验结果以图表形式展示，如折线图、柱 状图等，使结果更加直观和易于理解。同时 ，可以根据需要添加趋势线、误差棒等辅助 元素。

电压表和电流表的读数方法

电压表和电流表的读数方法
-0.6A量程
读数为__0_.4_0_A__
读数为__0_._2_2_A_ 读数为__0_._5_1_A_
电流表和电压表 的读数方法
电流表读数规则: 0—3A: 量程3A， 总计30格。每格0.1A。所有这样 最小刻度尾数是1的仪器读数时向后估读一位（游标 卡尺除外），按最小刻度的1/10估读，读到最小刻度 的下一位。
读数为：
0.74（3、5）A.
• 0—0.6A：量程0.6A，总格数30格，每格0.02A，所 有这样最小刻度尾数是2（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/2 估读，指针在刻度线上读刻度值，在中间读中间 值，读到最小刻度值的本位数即可。
读数是：
１１.６（7、8）V.
练习
电压表、电流表若用0~3V、0~3A量程，
电压表 读数为_1_._8_8_（_6_、__7）V
电流表 读数为___0._8_3_（__２_、。４）A
0~15V量程的电压表
读数为__1_0_._0_V_
读数为__1_0_._5_V_ 读数为_1_0_._4_V__
读数为：
0.15A.
电压表读数规则： 0—3V： 量程3V， 总计30格。每格0.1V。同样的： 所有这样最小刻度尾数是1的仪器读数时向后估读一 位（游标卡尺除外），按最小刻度的1/10估读，读 到最小刻度的下一位。
读数为：
2.38（7、9）V.
• 0—15V: 量程15V，总计30格，每格0.5V，同样的： 所有这样最小刻度尾数是5（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/5 估读，指针在刻度线上读刻度值，在两刻度线之间 则在本位上进行估读。

电流表电压表千分尺读数

固定刻度（毫米）+可动部分格数ⅹ0.01（毫米） 注意：一定要看（判断）半毫米刻度线是否已 经露出.
伏安法测电阻电路
V
V RXAARX安培表内接法 RX＞＞RA
限流作用
V
A
RX
安培表外接法 RX＜＜RV
限流作用
V
A
RX
安培表内接法 RX＞＞RA
分压作用
安培表外接法 RX＜＜RV
分压作用
（一）电流表的内接法与外接法
2
0
电 流 表 读 数
3 A
0.2
0.4
0
0.6
A
1
2
0
电 压 表 读 数
0
3
V
5
10
15
V
螺旋测微器读数
螺旋测微器度数规则:
1、精确度0.01mm 向后估读一位，读到千分之一 毫米位（用毫米作单位，小数点后三位）
2、满0.5mm的在固定刻度上读出，不足0.5mm的在 可动刻度上读出。
3、读数规则：
b. 多次重复测量，求平均值。
3．简便性原则
返回
【例1】
有一小灯泡电阻Rx大约在10Ω左右，现需通过描绘灯 泡的伏安特性曲线进一步要测量其电阻，手边现有器材如
下：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0—3—15 V，内阻约10KΩ）；
电流表（0—0.6—3A,内阻约1Ω）；
滑动变阻器R1（阻值0—10Ω，额定电流2A）；
（二）滑动变阻器在电路中的两种接法
限流式接法
分压接法
电压范围 电流范围
限流电路
RX U U R RX
U U R RX RX
分压电路 0——U

电流表和电压表的读数

如图3所示伏特表指针位置，若用0-15V量程时，
读数为12.5V。
电流表和电压表的读数
图3
如图4所示安培表指针位置，若用0-0.6A量程时， 读数为0.32A
图4
电流表和电压表的读数
此课件下载可自行编辑修改，供参考！ 感谢你的支持，我们会努力做得更好！
1
2
0
3
A
读数：0.70A
电流表和电压表的读数
1
2
0
3
V
读数：2.40V
电流表和电压表的读数
凡最小分度值是2或5个单位的，有效数字的 末位就是精度的同一位（含估读数），若无估读不 需补“0”。若用0~0.6安量程，其精度为0.02安， 说明测量时只能准确到0.02安，不可能准确到0.01 安，因此误差出现在安培的百分位（0.01安），读 数只能读到安培的百分位，以估读最小分度半小格 为宜，当指针指在小于半小格位置则舍去，指针正 对半小格则取为0.01安，指针超过半小格时则算一 小格即0.02安
估读到最小分度的，即不足半格的略去，超过半格的要按半格读 出，因此最后读数如果以安培为单位，小数点后面有两位，尾数 可能为0、1、2、3…
(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估 读到最小分度的，因此最后读数如果以伏特为单位，小数点后面 只有一位，尾数为0、1、2、3、4…
2.3 电流表和电压表的读数
电流表和电压表的读数
1.读数方法：读数时应使视线垂直于刻度表面，并要估读.
具体估读方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1
V和0.1 A, 读数要估读到最小分度的十分之一. (2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要

电流表及电压表读数规则

电流表及电压表读数规则电压表、电流表读数需要估读，且只估读一位。

但由于两表都是一表多程，学生在读数时究竟该保留几位小数会感到困惑，所以木槿老师特将两表在不同量程下的读数规则整理如下：1、10分度仪表读数：电压表、电流表若用0-3V、0-3A量程，其最小刻度(精确度)分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

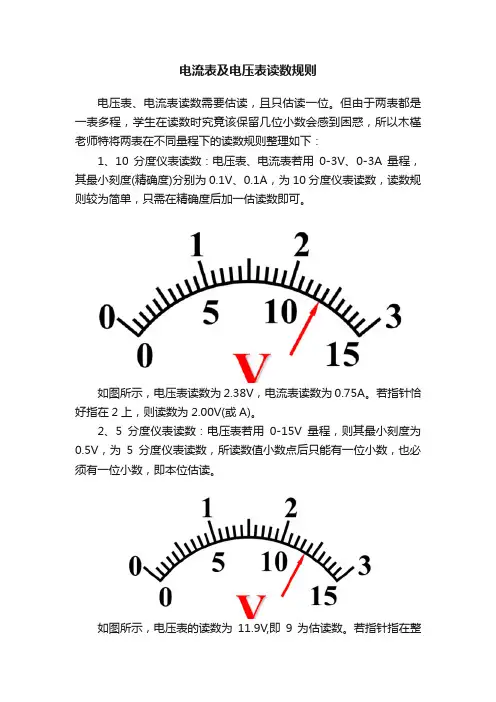

如图所示，电压表读数为2.38V，电流表读数为0.75A。

若指针恰好指在2上，则读数为2.00V(或A)。

2、5分度仪表读数：电压表若用0-15V量程，则其最小刻度为0.5V，为5分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数，即本位估读。

如图所示，电压表的读数为11.9V,即9为估读数。

若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上(即表盘上的第21条小刻度线)读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则。

3、2分度仪表读数：电流表若用0-0.6A量程，则其最小刻度为0.02A，为2分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数，即也是本位估读。

如上图所示，电流表读数为 0.15A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

例题：如图甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表和电压表的估读方法全集文档

电流表和电压表的估读方法全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V 和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程，其精度为0.02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0.5 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V 。
