班级名称：路线名称：计算者姓名：
四等水准点高程计算表
水准路线示意图
计算说明
1.注意计算表格中的数据取位，相关取位要求参考表中每个数据取位，这就是正确取位；
2.此路线为闭合路线，高差闭合差计算方法为：1
n
h i i
f h ==
∑， 高差闭合差限差计算公式为：限=20L h f ±限h h f f ≤，此次水准路线测量为合格；
3.改正数计算原理是以每个测段路线长度为权，反号分配高差闭合差，改正数计算公式为：
1
n
i h i V f ==-∑ 1
h i i n
i i
f V S S ==-
⋅∑ ，每个改正数要求精确到0.001m ，采用四舍五入的方法取舍，经
过取舍和调整，最后一定确保
1
n
i h i
V f ==-∑，这样才说明计算正确；
4.从已知1号点开始计算，最后再次闭合到1号点，确保计算闭合，即等于72.000m
四等水准测量手薄
班级：路线编号：观测者：记录者：
四等水准点高程计算表
班级名称：路线名称：计算者姓名：。
水准仪咼程测量计算方法
如图所示：
4 —
■■
I________________________ i_________
公式：前视点高程=后视点高程+后视读数-前视读数
（如需多次转点，则不断向前移动水准仪，把前一次测得的前视点高程作为后视点高程即可，如此反复循环）
例一：如已知后视点A高程为32.500m,将水准仪架设在后视点A 与前视点B之间，立标尺在A点读数假设为4.225m （后视读数），然后转动水准仪望远镜向B处,立标尺在B点读数（前视读数）假设为
1.562m
B 点高程=32.500+4.225-1.562=35.163m
例二：已知A点高程为48.65 m求B点高程（标高）？：
将水准仪架设于后视点A与前视点B之间，将水准仪调整水平状态, 将水准尺（标尺）立于A点读的读数3.538 m转动水准仪望远镜处向B处，并将将水准尺（标尺）立于B读的读数1.645m则B点高程计算如下：
B 点高程=48.65+3.538-1.645=50.543 m。
.
.
水准仪高程测量计算方法如图所示：
公式：
前视点高程=后视点高程+后视读数-前视读数
(如需多次转点，则不断向前移动水准仪，把前一次测得的前视点高程作为后视点高程即可，如此反复循环）
例一：如已知后视点A高程为32.500m，将水准仪架设在后视点A 与前视点B之间，立标尺在A点读数假设为4.225m（后视读数），然后转动水准仪望远镜向B处,立标尺在B点读数（前视读数）假设为1.562m
B点高程=32.500+4.225-1.562=35.163m
例二：已知A点高程为48.65m，求B点高程（标高）？：
将水准仪架设于后视点A与前视点B之间，将水准仪调整水平状态，将水准尺（标尺）立于A点读的读数3.538m，转动水准仪望远镜处向B处，并将将水准尺（标尺）立于B读的读数1.645m, 则B点高程计算如下：
B点高程=48.65+3.538-1.645=50.543m。
水准仪在测量工程中是如何计算高程2010-11-28 02:44:45| 分类：工程测量|举报|字号订阅水准仪在测量工程中是如何计算高程实测标高=后视读数+后视标高-前视读数高程的计算有两种方法 1 已知高程+高差=待测高程(高差法)高差=前视度数-后视觉读数2 已知高程+已知高程点读数=HH - 待测点读数=待测高程(等高法)表格中有: 观测点站点每站的前/后视读数高差高差闭合差高程结果qq:35542491 我会尽我所能地面高+后视读数=仪器高度仪器高度-塔尺读数=塔尺处的高程<必须知道一个已知的地面高,你自己设一个也是可以的>后视器高中间视前视高程备注1.100 180.695 179.5951.200 179.495179.595+1.1=180.695180.695-1.2=179.495高层建筑沉降观测技术的应用摘要：随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。
为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。
关键词：高层沉降观测随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。
为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。
现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。
特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

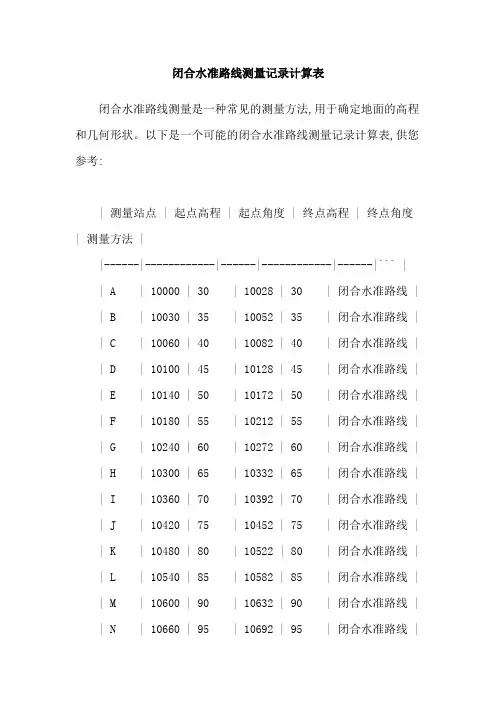

闭合水准路线测量记录计算表闭合水准路线测量是一种常见的测量方法,用于确定地面的高程和几何形状。
以下是一个可能的闭合水准路线测量记录计算表,供您参考:| 测量站点 | 起点高程 | 起点角度 | 终点高程 | 终点角度| 测量方法 ||------|------------|------|------------|------|``` | | A | 10000 | 30 | 10028 | 30 | 闭合水准路线 | | B | 10030 | 35 | 10052 | 35 | 闭合水准路线 | | C | 10060 | 40 | 10082 | 40 | 闭合水准路线 | | D | 10100 | 45 | 10128 | 45 | 闭合水准路线 | | E | 10140 | 50 | 10172 | 50 | 闭合水准路线 | | F | 10180 | 55 | 10212 | 55 | 闭合水准路线 | | G | 10240 | 60 | 10272 | 60 | 闭合水准路线 | | H | 10300 | 65 | 10332 | 65 | 闭合水准路线 | | I | 10360 | 70 | 10392 | 70 | 闭合水准路线 | | J | 10420 | 75 | 10452 | 75 | 闭合水准路线 | | K | 10480 | 80 | 10522 | 80 | 闭合水准路线 | | L | 10540 | 85 | 10582 | 85 | 闭合水准路线 | | M | 10600 | 90 | 10632 | 90 | 闭合水准路线 | | N | 10660 | 95 | 10692 | 95 | 闭合水准路线 ||O | 10720 | 100 | 10752 | 100 | 闭合水准路线 | | P | 10780 | 105 | 10822 | 105 | 闭合水准路线 | | Q | 10840 | 110 | 10872 | 110 | 闭合水准路线 | | R | 10900 | 115 | 10932 | 115 | 闭合水准路线 | | S | 10960 | 120 | 10992 | 120 | 闭合水准路线 | | T | 11020 | 125 | 11062 | 125 | 闭合水准路线 | | U | 11080 | 130 | 11122 | 130 | 闭合水准路线 | | V | 11140 | 135 | 11182 | 135 | 闭合水准路线 | | W | 11200 | 140 | 11242 | 140 | 闭合水准路线 | | Z | 11260 | 145 | 11292 | 145 | 闭合水准路线 | ```这个计算表假定测量站点之间的测量角度都是30度,并且测量方法是闭合水准路线。
