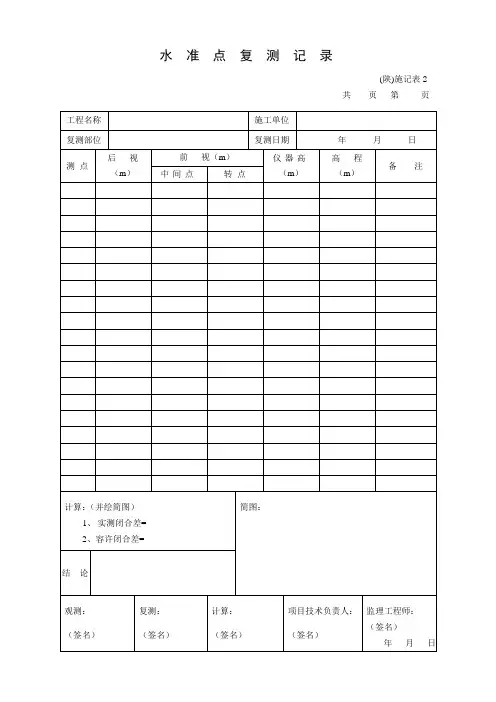

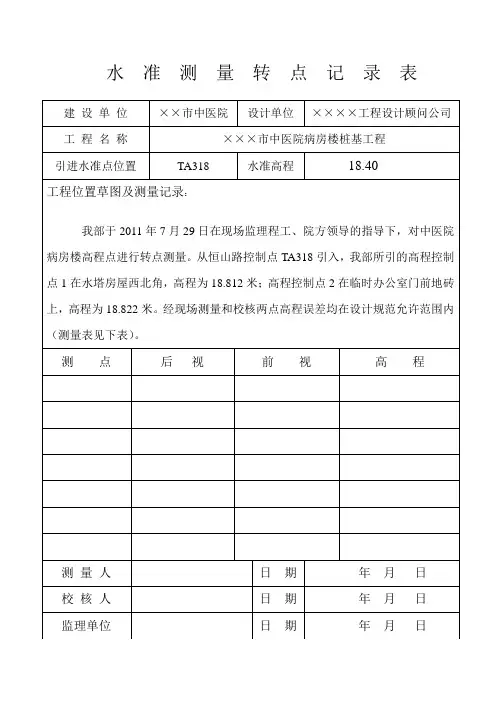

水准测量记录表(转点自动计算)

表3-2 水平角观测记录（方向观测法）仪器型号_____________日期________年_____月_____日天气__________观测者__________记录者__________测站目标水平度盘读数2c=左-（右+180°）盘左、盘右平均值2180）（右左归零方向值各测回归零方向平均值水平角值盘左盘右1 2 3 4 5 6 7 8 9°′″°′″″（0°00′26）″°′″°′″°′″0（1）A 0 00 00 179 59 25 -35 0 00 17 0 00 00 0 00 00105 06 18 B 105 01 00 285 01 03 -3 105 01 02 105 01 28 105 06 18180 54 21C 180 59 10 359 59 00 10 180 59 05 180 59 31 180 54 2173 59 21A 359 59 45 179 59 05 40 0 00 35 0 00 00 0 00 00（0 00 26）（90 01 10）0（2）A 90 01 02 270 01 00 2 90 01 01 0 00 00B 195 12 00 15 12 00 0 195 12 00 105 10 50C 270 50 00 90 50 00 0 270 50 00 180 48 50 A 90 01 40 270 01 00 40 90 01 20 0 00 00（90 01 10）表3-3 水平角观测记录（测回法）仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置水平读盘读数半测回角值一测回角值一测回角值备注°′″°′″°′″°′″O(1) A左0 00 0060 28 2560 28 3060 28 32B 60 28 25A右180 00 2560 28 35B 240 29 00O(2) A左90 00 5060 28 3060 28 35B 150 29 20A右170 01 2060 28 40B 330 30 00表3-3 竖直角观测记录仪器型号_____________日期________年________月________日天气________观测者________记录者________测站目标竖盘位置竖直读数半测回竖直角一测回竖直角备注°′″°′″°′″A B 盘左96 32 00 -6 32 00-6 32 11瞄准目标测杆底部盘右263 27 38 -6 32 22A C 盘左58 31 30 +31 28 30+31 28 37瞄准目标电线杆顶端盘右301 28 45 +31 28 45。

水准测量的实施一、水准点测绘部门在全国各地建立用水准测量方法获得其高程的控制点—水准点（BM）。

水准点有永久水准点和临时水准点。

水准点标志后，在水准记录本绘制“点之记”，绘制水准点的草图、对周围附近情况加以说明，注明水准点的编号。

图5 水准点(单位：cm)二、水准路线水准测量所经过的路线，称为水准路线。

按照已知水准点布设情况,水准路线一般有以下几种形式：图6 水准路线的形式A：闭合水准路线：从一高级水准点出发，经过测定其它各点高程，最后又闭合到原来点的环形路线。

B：附合水准路线：从一高级水准点出发，经过测定其它各点高程，最后符合到另一高级水准点的路线。

C：往返水准路线（支水准路线）：从一高级水准点出发，经过测定其它各点高程到终点，又从终点返测到原来高级点的往返路线。

支水准路线长度为1~2Km。

三、水准测量的实施水准测量采用往返测量法、改变仪器高法或双面尺法进行测量。

往返测量法步骤：设定已知一水准点BM高程（123.446m），要测定B点的高程。

如图所示：图7 水准测量的实施1、置水准仪于距已知后视高程点A一定距离的I处，并选择好前视转点ZD1，将尺置于A点和ZD1点上。

测站在后视点与前视点的中间。

2、将水准仪粗平后，先瞄准后视尺，消除视差。

精平后读出后视读数a。

3、转过望远镜照准前视尺，精平后，读取前视读数b。

至此完成了一个测站的观测任务。

（架一次仪器叫一个测站）4、将仪器搬迁到下站II站，把第I站的后视尺移到第II站的转点ZD2上，此时第一站的前视成了第二站的后视。

5、按2．3步骤测出第II站的后、前视读数。

如此重复至B点。

表2-1 水准测量记录表第四节水准测量的成果整理水准测量的外业测量数据经检核后，如果满足了精度要求，就可以进行内业成果计算，即调整高差闭合差（将高差闭合差按误差理论合理分配到各测段的高差中去），最后求出未知点的高程。

一、高差闭合差计算1、计算校核Hab=∑H=∑a-∑b2、测站校核水准测量是个连续的过程，一个测站的误差或错误有累积影响，为了保证每个测站的正确性。

仪器记录表重要问题记载表页数问题摘要处理结果或意见处理者编号记载由某号水准点至某号水准点或与路线页数联测之三角点其它点的往测或反侧（标出图幅分幅线、水准路线、点位号数及路线联测之三角点或其它点）水准观测说明与规范(一)观测方法1、三等水准测量采用中丝读数法进行往返测。

当使用有光学测微器的水准仪和线条式铟瓦水准标尺观测时，也可进行单程双转点观测。

2、四等水准测量采用中丝读数法进行单程观测。

支线必须往返测或单程双转点观测。

(二)设置测站要求三、四等水准测量采用尺台作转点尺承。

观测应在标尺分划线成像清晰稳定时进行，若成像欠佳，应酌情缩短视线长度。

测站的视线长度、视线高度等按表1规定执行。

表1 （单位：m）(三)测站观测程序和方法1、三等水准测量每测站照准标尺分划顺序为：a. 后视标尺黑面（基本分划）；b. 前视标尺黑面（基本分划）；c. 前视标尺红面（辅助分划）；d. 后视标尺红面（辅助分划）。

2、四等水准测量每测站照准标尺分划顺序为：a. 后视标尺黑面（基本分划）；b. 后视标尺红面（辅助分划）；c. 前视标尺黑面（基本分划）；d. 前视标尺红面（辅助分划）。

3、一测站的操作程序：a. 首先整置仪器竖轴至垂直位置（望远镜绕竖轴旋转时，水准气泡两端分离不大于1cm）；b. 将望远镜对准后视尺黑面，用倾斜螺旋导水准气泡准确居中，按视距丝和中丝精确读定标尺读数（四等观测可不读上、下丝读数，直接读距离）；c. 照准前视尺黑面，按b款操作；d. 照准前视尺红面，按b款操作，此时只读中丝读数；e. 照准后视尺红面，按d款操作。

使用单排分划的铟瓦标尺观测时，对单排分划进行两次照准读数，代替基辅分划读数。

4、自动安平水准仪的操作程序与气泡式水准仪相同。

每测站观测前，首先将概略整平水准气泡导至中央，然后按规定顺序照准标尺进行读数。

转镜水准仪的操作程序，应按规定顺序照准标尺，而将黑面和红面分划的观测分别在两个镜位（或摆位）进行。

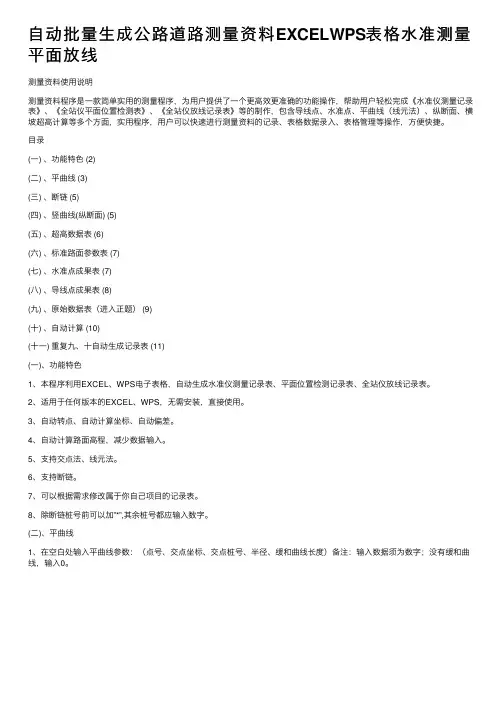

⾃动批量⽣成公路道路测量资料EXCELWPS表格⽔准测量平⾯放线测量资料使⽤说明测量资料程序是⼀款简单实⽤的测量程序，为⽤户提供了⼀个更⾼效更准确的功能操作，帮助⽤户轻松完成《⽔准仪测量记录表》、《全站仪平⾯位置检测表》、《全站仪放线记录表》等的制作，包含导线点、⽔准点、平曲线（线元法）、纵断⾯、横坡超⾼计算等多个⽅⾯，实⽤程序，⽤户可以快速进⾏测量资料的记录、表格数据录⼊、表格管理等操作，⽅便快捷。

⽬录(⼀) 、功能特⾊ (2)(⼆) 、平曲线 (3)(三) 、断链 (5)(四) 、竖曲线(纵断⾯) (5)(五) 、超⾼数据表 (6)(六) 、标准路⾯参数表 (7)(七) 、⽔准点成果表 (7)(⼋) 、导线点成果表 (8)(九) 、原始数据表（进⼊正题） (9)(⼗) 、⾃动计算 (10)(⼗⼀) 重复九、⼗⾃动⽣成记录表 (11)(⼀)、功能特⾊1、本程序利⽤EXCEL、WPS电⼦表格，⾃动⽣成⽔准仪测量记录表、平⾯位置检测记录表、全站仪放线记录表。

2、适⽤于任何版本的EXCEL、WPS，⽆需安装，直接使⽤。

3、⾃动转点、⾃动计算坐标、⾃动偏差。

4、⾃动计算路⾯⾼程，减少数据输⼊。

5、⽀持交点法、线元法。

6、⽀持断链。

7、可以根据需求修改属于你⾃⼰项⽬的记录表。

8、除断链桩号前可以加”*”,其余桩号都应输⼊数字。

(⼆)、平曲线1、在空⽩处输⼊平曲线参数：（点号、交点坐标、交点桩号、半径、缓和曲线长度）备注：输⼊数据须为数字；没有缓和曲线，输⼊0。

2、点击“计算”按钮，⾃动计算（转⾓值、圆曲线长、切线长、主点桩号）(三)、断链在空⽩处输⼊断链桩号（备注：长链的断链重复桩号，在后断链桩号前加”*”）断链表(四)、竖曲线(纵断⾯)1、在空⽩处输⼊竖曲线参数：（桩号、标⾼、半径）2、点击“计算”按钮，⾃动计算（切线长、外距、竖曲线起点桩号、竖曲线终点桩号、转坡⾓、纵坡）(五)、超⾼数据表在空⽩处输⼊超⾼参数（桩号、横坡值、超⾼⽅式）备注：1、输⼊横坡变化点桩号处数据2、函数Lx(“缓和曲线长”, “超⾼横坡”, “路拱横坡”)计算路基由正常路拱横坡到单向路拱横坡时的长度；(六)、标准路⾯参数表在空⽩处输⼊标准路⾯构造参数备注：”中桩（判断路⾯宽度）”列为该段路⾯变化点终点桩号(七)、⽔准点成果表在空⽩处输⼊该线路全部的⽔准点参数备注：函数fszh(“X坐标”,”Y坐标”)，计算XY对应的桩号(⼋)、导线点成果表在空⽩处输⼊该线路全部的导线点参数备注：函数fszh(“X坐标”,”Y坐标”)，计算XY对应的桩号导线点成果表(九)、原始数据表（进⼊正题）该表是⽣成记录表的依据1、在”桩号”、”偏距”、”⾼程”、”⼯程部位”列，输⼊数据①函数lmgc0(“桩号”,”偏距”)，计算路⾯⾼程；②“⼯程部位”单元格以下内容为空⽩，视为⼀段⼯程。

测量资料使用说明测量资料程序是一款简单实用的测量程序，为用户提供了一个更高效更准确的功能操作，帮助用户轻松完成《水准仪测量记录表》、《全站仪平面位置检测表》、《全站仪放线记录表》等的制作，包含导线点、水准点、平曲线（线元法）、纵断面、横坡超高计算等多个方面，实用程序，用户可以快速进行测量资料的记录、表格数据录入、表格管理等操作，方便快捷。

目录(一) 、功能特色 (2)(二) 、平曲线 (3)(三) 、断链 (5)(四) 、竖曲线(纵断面) (5)(五) 、超高数据表 (6)(六) 、标准路面参数表 (7)(七) 、水准点成果表 (7)(八) 、导线点成果表 (8)(九) 、原始数据表（进入正题） (9)(十) 、自动计算 (10)(十一) 重复九、十自动生成记录表 (11)(一)、功能特色1、本程序利用EXCEL、WPS电子表格，自动生成水准仪测量记录表、平面位置检测记录表、全站仪放线记录表。

2、适用于任何版本的EXCEL、WPS，无需安装，直接使用。

3、自动转点、自动计算坐标、自动偏差。

4、自动计算路面高程，减少数据输入。

5、支持交点法、线元法。

6、支持断链。

7、可以根据需求修改属于你自己项目的记录表。

8、除断链桩号前可以加”*”,其余桩号都应输入数字。

(二)、平曲线1、在空白处输入平曲线参数：（点号、交点坐标、交点桩号、半径、缓和曲线长度）备注：输入数据须为数字；没有缓和曲线，输入0。

2、点击“计算”按钮，自动计算（转角值、圆曲线长、切线长、主点桩号）(三)、断链在空白处输入断链桩号（备注：长链的断链重复桩号，在后断链桩号前加”*”）断链表(四)、竖曲线(纵断面)1、在空白处输入竖曲线参数：（桩号、标高、半径）2、点击“计算”按钮，自动计算（切线长、外距、竖曲线起点桩号、竖曲线终点桩号、转坡角、纵坡）(五)、超高数据表在空白处输入超高参数（桩号、横坡值、超高方式）备注：1、输入横坡变化点桩号处数据2、函数Lx(“缓和曲线长”, “超高横坡”, “路拱横坡”)计算路基由正常路拱横坡到单向路拱横坡时的长度；(六)、标准路面参数表在空白处输入标准路面构造参数备注：”中桩（判断路面宽度）”列为该段路面变化点终点桩号(七)、水准点成果表在空白处输入该线路全部的水准点参数备注：函数fszh(“X坐标”,”Y坐标”)，计算XY对应的桩号(八)、导线点成果表在空白处输入该线路全部的导线点参数备注：函数fszh(“X坐标”,”Y坐标”)，计算XY对应的桩号导线点成果表(九)、原始数据表（进入正题）该表是生成记录表的依据1、在”桩号”、”偏距”、”高程”、”工程部位”列，输入数据①函数lmgc0(“桩号”,”偏距”)，计算路面高程；②“工程部位”单元格以下内容为空白，视为一段工程。

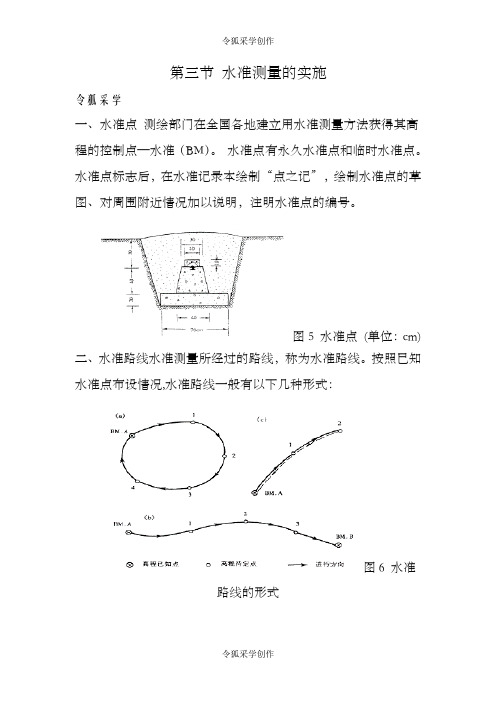

第三节水准测量的实施令狐采学一、水准点测绘部门在全国各地建立用水准测量方法获得其高程的控制点—水准（BM）。

水准点有永久水准点和临时水准点。

水准点标志后，在水准记录本绘制“点之记”，绘制水准点的草图、对周围附近情况加以说明，注明水准点的编号。

图5 水准点(单位：cm)二、水准路线水准测量所经过的路线，称为水准路线。

按照已知水准点布设情况,水准路线一般有以下几种形式：图6 水准路线的形式A：闭合水准路线：从一高级水准点出发，经过测定其它各点高程，最后又闭合到原来点的环形路线。

B：附合水准路线：从一高级水准点出发，经过测定其它各点高程，最后符合到另一高级水准点的路线。

C：往返水准路线（支水准路线）：从一高级水准点出发，经过测定其它各点高程到终点，又从终点返测到原来高级点的往返路线。

支水准路线长度为1~2Km。

三、水准测量的实施水准测量采用往返测量法、改变仪器高法或双面尺法进行测量。

往返测量法步骤：设定已知一水准点BM高程（123.446m），要测定B点的高程。

如图所示：图7 水准测量的实施1、置水准仪于距已知后视高程点A一定距离的I处，并选择好前视转点ZD1，将尺置于A点和ZD1点上。

测站在后视点与前视点的中间。

2、将水准仪粗平后，先瞄准后视尺，消除视差。

精平后读出后视读数a。

3、转过望远镜照准前视尺，精平后，读取前视读数b。

至此完成了一个测站的观测任务。

（架一次仪器叫一个测站）4、将仪器搬迁到下站II站，把第I站的后视尺移到第II站的转点ZD2上，此时第一站的前视成了第二站的后视。

5、按2．3步骤测出第II站的后、前视读数。

如此重复至B点。

表2-1 水准测量记录表第四节水准测量的成果整理水准测量的外业测量数据经检核后，如果满足了精度要求，就可以进行内业成果计算，即调整高差闭合差（将高差闭合差按误差理论合理分配到各测段的高差中去），最后求出未知点的高程。

高程的计算有两种方法1 已知高程+高差=待测高程(高差法)高差=前视度数-后视觉读数2 已知高程+已知高程点读数=H H - 待测点读数=待测高程(等高法)如不是三、四等水准测量，可以把转点当作一个要测的点来测量，方法都一样的后视-前视=高差：用后视点的高程+高差=前视点的高程。

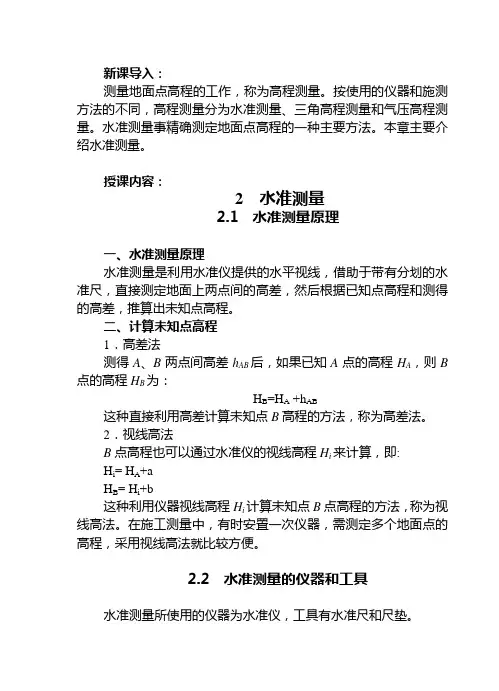

新课导入：
测量地面点高程的工作，称为高程测量。

按使用的仪器和施测方法的不同，高程测量分为水准测量、三角高程测量和气压高程测量。

水准测量事精确测定地面点高程的一种主要方法。

本章主要介绍水准测量。

授课内容：
2 水准测量
2.1 水准测量原理
一、水准测量原理
水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。

二、计算未知点高程
1．高差法
测得A、B两点间高差h AB后，如果已知A点的高程H A，则B 点的高程H B为：
H B=H A +h AB
这种直接利用高差计算未知点B高程的方法，称为高差法。

2．视线高法
B点高程也可以通过水准仪的视线高程H i来计算，即:
H i= H A+a
H B= H i+b
这种利用仪器视线高程H i计算未知点B点高程的方法，称为视线高法。

在施工测量中，有时安臵一次仪器，需测定多个地面点的高程，采用视线高法就比较方便。

2.2 水准测量的仪器和工具
水准测量所使用的仪器为水准仪，工具有水准尺和尺垫。
