SC8002B(3W音频功放IC)

一、概述SC8002B是一颗带关断模式的音频功放IC。

在5V输入电压下工作时，负载（3Ω）上的平均功率为3W，且失真度不超过10%。

而对于手提设备而言，当VDD作用于关断端时，SC8002B将会进入关断模式，此时的功耗极低，IQ仅为0.6uA。

SC8002B是专为大功率、高保真的应用场合所设计的音频功放IC。

所需外围元件少且在2.0V～5.5V的输入电压下即可工作。

二、功能特点➢无需输出耦合电容或外部缓冲电路。

➢稳定的增益输出。

➢外部增益设置。

➢封装形式：SOP8、SOP8-PP、DIP8、MSOP8。

三、应用➢可应用于手提设备，台式电脑及低电压工作的音频设备。

四、管脚排列及说明电压基准端的外接电容应尽可能的靠近SC8002B，0.1μF的电容提高了内部偏置电压的稳定性并且减少了PSRR的影响。

可以通过加大BYPASS端的对地电容值来改善PSRR。

CB值的大小取决于对PSRR的要求。

➢关断功能为了减少功耗，SC8002B的关断端可以关闭外部的偏置电路。

当关断端为高电平时，运放关闭，SC8002B不工作，这时SC8002B的工作电流降低到0.6uA。

当关断端电压略低于VDD时，SC8002B工作状态不稳定。

所以，关断端应置于一个稳定的电压值，以免IC进入错误的工作状态。

在很多应用场合，关断端的电平转换都是由处理器来完成的。

当使用单向闸刀开关实现电平转换时，可以在关断端加上拉电阻，这样当开关关断时，因上拉电阻的作用，使得SC8002B关断端的电平处于一个正确的状态，以保证SC8002B不会进入错误的工作状态。

六、极限参数(Ta=25℃)特性符号范围单位工作电压V DD 6 V输入电压V IN-0.3～V DD+0.3 V工作温度T OPR-65～+150 ℃环境温度T A-40～+85 ℃节点温度T J150 ℃七、电气参数(VDD=5V，RL=8Ω，Ta=25℃)名称符号最小值典型值最大值单位测试条件工作电压V DD 2.0 -- 5.5 V静态电流I DD-- 6.5 10 mA V IN=0V, I O=0mA关断电流I SD-- 0.6 2 uA V PIN1=V DD输出偏压V OS-- 5.0 50 mV V IN=0V输出功率P O -- 1.2 --WTHD=1%, f=1KH z, R L=8Ω-- 1.5 -- THD=10%, f=1KH z, R L=8Ω总谐波失真+噪音THD+N -- 0.25 -- % 20Hz≤f≤20KHz, A VD=2, RL=8Ω, P O=1W 电源抑制比-- 60 -- dB V DD=4.9V~5.1V八、特性参数九、电路原理图-------------------------------------------------------------------------------3456ABCDTitl eNu mber Rev isionSize B Date:24-Nov-2009Sheet o fFile:E:\规格书\规格图\规格图-0\ZB O\SC4871.ddb Drawn B y :+-+-+NCRP UVDDC1.0uFBCi 0.39uFRi 20KΩAudio InputRf 20KΩ-IN +INBypass ShutdownBiasCs +1.0uF TantVDD100KΩVDD/2GNDA V=-140KΩ40KΩVO1VO2R L 8Ω12345678100KΩ十、封装尺寸图SOP-8SOP8-PP （带散热片）3.92.4133.3021.276.00.214.90.10.421.55。

LTK8002D_AB类_高耐压_音频功率放大器

⏹ 管脚说明及定义⏹ 基本电气特性SD BYP IN-OV2Top View特性曲线图1：Input Amplitude VS. OutputPower图2：Input Voltage VS. Output Power图3：Output Power VS.THD+N图4：Input Voltage VS.Power Crrent图5：Frequency VS.THD+N图6：Frequency Response1010010001000010100100010000O u t p u t A m p l i t u d e (m V r m s )Input Voltage Amplitude （mVrms ）VDD=5V RL=4ΩInput Amplitude VS Output Amplitude0.010.11100.11T H D +N %Output Power （W ）VDD=6V RL=4Ω VDD=5V RL=4Ω VDD=4.2V RL=4ΩOutput Power VS THD+N0.010.111010100100010000T H D +N %Frequency(HZ)VDD=5V PO=1W RL=4ΩFrequency VS THS+N-6-5-4-3-2-1012310100100010000G a i n （d b ）Frequency(HZ)VDD=5V RL=4ΩFrequency ResponseSD 管脚是芯片使能脚位。

控制芯片打开和关闭，SD 管脚为高电平时，功放芯片关断，SD 管脚为低电平时，功放芯片打开，正常工作。

SD 管脚不能悬空。

● 功放增益控制LTK8002D 接受模拟信号输入，输出为模拟音频信号，其增益均可通过R IN 调节，计算公式为：A V 为增益，通常用DB 表示，上述计算结果单位为倍数、20Log 倍数=DB 。

LTK8002D 的串联电阻（Rin ）和反馈电阻（Rf ）都由外部定义，用户可根据根据实际供电电压、输入幅度、和失真度定义。

NS8002

Nsiway
深圳市捷胜威电子科技有限公司联系人：季生电话：33590091
手机：13631572476
2
8002
3W 单声道音频功放
目
1 2 3 4 5 6 7
录
功能说明 ...................................................................................................................................5 主要特性 ...................................................................................................................................5 应用领域 ...................................................................................................................................5 典型应用电路 ...........................................................................................................................5 极限参数 ...................................................................................................................................6 电气特性 ...................................................................................................................................6 芯片管脚描述 ...........................................................................................................................7 7.1 7.2 管脚分配图 ...............................................................................................................7 引脚功能描述 ...........................................................................................................7

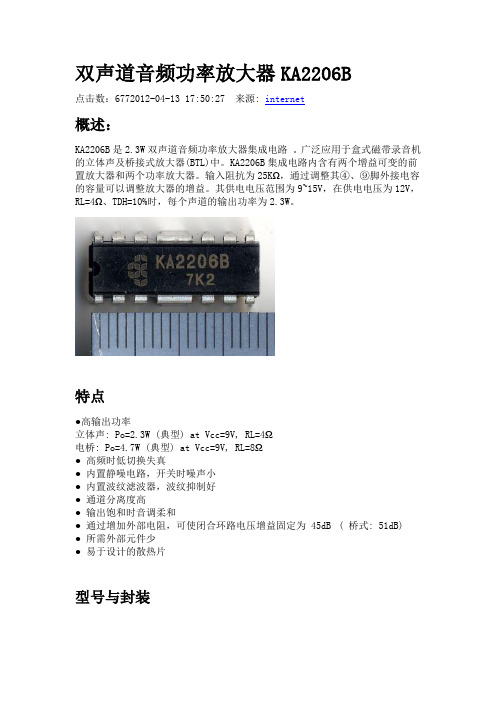

KA2206B是2.3W双声道音频功率放大器集成电路

双声道音频功率放大器KA2206B点击数：6772012-04-13 17:50:27 来源: internet概述：KA2206B是2.3W双声道音频功率放大器集成电路。

广泛应用于盒式磁带录音机的立体声及桥接式放大器(BTL)中。

KA2206B集成电路内含有两个增益可变的前置放大器和两个功率放大器。

输入阻抗为25KΩ，通过调整其④、⑨脚外接电容的容量可以调整放大器的增益。

其供电电压范围为9~15V，在供电电压为12V，RL=4Ω、TDH=10%时，每个声道的输出功率为2.3W。

特点●高输出功率立体声: Po=2.3W (典型) at Vcc=9V, RL=4Ω电桥: Po=4.7W (典型) at Vcc=9V, RL=8Ω●高频时低切换失真●内置静噪电路，开关时噪声小●内置波纹滤波器，波纹抑制好●通道分离度高●输出饱和时音调柔和●通过增加外部电阻，可使闭合环路电压增益固定为 45dB ( 桥式: 51dB) ●所需外部元件少●易于设计的散热片型号与封装型号封装代码工作温度KS2206B 12-DIPH-300 -20 C ~ +70 C KS22069BN 16-DIP-300A功能框图与管脚排列功能框图引脚功能配置1 接地2 信号输出3 自举端14 负反馈15 信号输入16 纹波滤波外接元件7 前置放大电路接地8 信号输入29 负反馈210 自举端211 信号输出212 电源电气参数极限值： ( Ta=25°C)输入电阻Ri 21 30 kΩRR 40 46 dB 波纹抑制比立体声, Rg=0Ω,Vi =150mW f=100Hz输出噪声电压立体声Rg=0ΩVNO 0.3 1.0 mV立体声Rg=10kΩ0.5 2.0通道分离度立体声Rg=10kΩ Vo=0dBm CT 40 55 dB 推荐应用立体声应用(输出功率2.3W)1)固定电压增益(9脚直接接地 )Gv=20 log(R1/R2)2)可变电压增益(Rf和C1与9脚相连 )Gv=20 log(R1/(R2+Rf)桥式应用(输出功率4.7W)1)固定电压增益Gv=20 log(R1/R2) (9脚直接接地)Gv=20 log(R1/R2)2)可变电压增益(Rf和C1与9脚相连) Gv=20 log(R1/(R2+Rf))应用电路立体声电路BTL电路*完整资料请参考KA2206B PDF 数据手册。

8002a典型电路

8002a典型电路一、引言在现代科技发展的背景下，电路技术的应用越来越广泛。

而8002a 典型电路作为一种常见的电路设计，具有其独特的特点和功能。

本文将以人类的视角，通过描述和叙述，向读者介绍8002a典型电路的一些基本特点和应用。

二、8002a典型电路的基本介绍8002a典型电路是一种具有放大功能的电路，常用于音频放大器中。

它使用了特定的集成电路芯片，通过放大输入信号，将其输出为更大幅度的音频信号。

8002a典型电路具有体积小、功耗低、效率高等优点，因此在电子产品中得到了广泛的应用，如手机、电视、音响等。

三、8002a典型电路的工作原理8002a典型电路的工作原理相对复杂，但我们可以通过简单的描述来理解其基本原理。

当输入音频信号进入8002a典型电路时，电路中的集成电路芯片会将信号分为多个频段，并对每个频段进行放大处理。

这样，原本较弱的音频信号就会被放大为更大幅度的信号，以便驱动扬声器或耳机等输出设备。

四、8002a典型电路的应用领域8002a典型电路在现代生活中有着广泛的应用。

首先，它常用于手机音频放大器中，使手机的音乐、通话声音更加清晰、响亮。

其次，8002a典型电路也广泛应用于电视、音响等娱乐设备中，为用户提供更好的听觉体验。

此外，由于8002a典型电路体积小巧，功耗低，还可以用于一些便携式音箱、蓝牙音响等移动设备中。

五、总结通过对8002a典型电路的基本介绍和应用领域的描述，我们可以看出，8002a典型电路在现代生活中扮演着重要的角色。

它的小巧、高效的特点使得它在各种电子产品中得到了广泛的应用。

相信随着科技的不断进步，8002a典型电路将会有更多的应用场景和发展空间。

六、致读者希望通过本文的描述，读者对8002a典型电路有了更清晰的认识。

8002a典型电路的应用范围广泛，未来的发展也充满了无限的可能性。

作为一种电路设计，8002a典型电路在提升音频体验、改善生活质量方面发挥着重要作用。

CS8122_3W单声道D类音频放大器上大科技

在Ｄ类放大器重，输出晶体管就像是一个电流调整开关，切换过程中消耗的额外功率基本可以忽略不计。

输出级相关的功率损耗主要是由MOSFET 导通电阻与电源
CS8122S 无需滤波器的PWM 调制结构减少了外部元件数
目，PCB 面积和系统成本，并且简化了设计。

芯片内置了过流保护，过热保护盒欠压保护功能，这些功能保证了芯片在异常的工作条件下关断芯片，有效地保护了芯片不被损坏，当异常条件消除后，CS8122S 有自恢复功能可以让芯片重新工作。

EMI 测试频谱图
FCC Part 15 Class B。

NS4150B 超低EMI,无滤波器3W单声道D类音频功率放大器

8 NS4150B 典型参考特性...........................................................................................................................................8
9.1 原理框图...........................................................................................................................................................10 9.2 工作原理...........................................................................................................................................................10 9.3 无需输出滤波器...............................................................................................................................................10 9.4 上电 ,掉电噪声抑制.........................................................................................................................................10 9.5 EMI 增强技术...................................................................................................................................................11 9.6 CTRL 引脚设置................................................................................................................................................11 9.7 效率...................................................................................................................................................................11 9.8 保护电路...........................................................................................................................................................11 9.9 应用信息...........................................................................................................................................................12

LTK8002B

7、模拟参考电压端电容
LTK8002B包含有使开启或关断的瞬态值或“滴答声和爆裂声”减到最小的电路。讨论中开启指的是电源电压的加载或撤消关断模式。当电源电压逐渐升至最终值时，LTK8002B的内部放大器就好比配置成整体增益的缓冲器一样，内部电流源加载一个受线性方式约束的电压到BYPASS管脚。理论上输入和输出的电压高低将随加到BYPASS管脚的电压而改变。直到加载至BYPASS管脚的电压升到VDD/2，内部放大器的增益保持整体稳定。加载到BYPASS管脚上的电压一稳定，整个器件就处于完全工作状态。LTK8002B的输出达到静态直流电压的时间越长，初始的瞬态响应就越小。因此，该电容越大，开启时间越短，但“滴答声和爆裂声”也会越小。正常选用1uF电容，如果选用2.2uF电容，会有更好的效果。
fc
1 2R iCi
除了系统损耗和尺寸，滴答声和噼噗声受输入耦合电容Ci 的影响，一个大的输入耦合电容需要更多的电荷才能到达它的静态电压（1/2VDD）。这些电荷来自经过反馈的内部电路，和有可能产生噼噗声的器件启动端，因此，在保证低频性能的前提下减小输入电容可以减少启动噼噗声。因此，在考虑LTK8002B输入电容大小时，需要综合考虑系统要求，如果要得到更好的低频响应，增大Ci 或者增大Ri都能使fc降低，但是有两点需要注意，一是Ci越大，可能开机时的滴答声和噼噗声会变大；二是如果同时增大Ri，为了保持相同的声音放大增益，需要相应成比例的增大反馈电阻Rf。
=150℃，封装中焊接到与PCB 上铜片连接的DAP 衬垫的热阻
，所以等式（4）可用以决定由IC 组件支持的最大内部功耗。重新整理等式（4）
得到等式（5），该等式表明在LTK8002B 的结温不变时，环境温度也随音频系统输出功率有所变

九芯 8002B 音频功放芯片数据手册

2
广州市九芯电子科技有限公司
GUANGZHOU NINE CHIP ELECTRON TECHNOLOGY CO,. LTD.
8002B 音频功放芯片
1 功能说明
8002B是一款 AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络。SOP8封装,更适合用于便携系统。
PSRR vs Frequency VDD=3.3V,RL=8Ω,输入接10Ω电阻
PSRR vs Frequency VDD=3.3V,RL=8Ω,输入悬空
PSRR vs Frequency VDD=2.5V,RL=8Ω,输入接10Ω电阻
3 应用领域
手提电脑台式电脑低压音响系统
4 典型应用电路
图1 8002B典型应用电路
3
广州市九芯电子科技有限公司
GUANGZHOU NINE CHIP ELECTRON TECHNOLOGY CO,. LTD.
5 极限参数
8002B 音频功放芯片
6 电气特性
限定条件：（VDD＝5.0V，TA＝25oC）
8002B可以通过控制进入低功耗关断模式，从而减少功耗。增益带宽积高达 2.5M，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
8002B提供 SOP8封装，额定的工作温度范围为-40℃至 85℃。
2 主要特性
输出功率: 2. 4W（RL=4Ω,THD=10%）掉电模式漏电流小: 1uA（典型）高电平 ShutDown 低电平 work 采用 SOP8封装外部增益可调电压范围 3.0V—5.25V 不需驱动输出耦合电容、自举电容和缓冲网络单位增益稳定
广州市九芯电子科技有限公司

功率放大器8002芯片基本结构描述

文章标题：探秘功率放大器8002芯片：基本结构揭秘一、引言功率放大器8002芯片，作为音频功率放大器领域的重要组成部分，其基本结构和工作原理一直备受关注。

本文将从8002芯片的基本结构出发，深入解析其组成和功能，帮助读者全面理解这一重要器件。

二、8002芯片的基本构造1. 芯片外部形状：8002芯片通常采用DIP-8封装，包括8个引脚，外形小巧玲珑却功能强大。

2. 内部器件构成：8002芯片内部包括了多个功能模块，包括输入级、驱动级和输出级等，每个部分都承担着不同的功能。

三、8002芯片的工作原理1. 输入级：8002芯片的输入级主要负责接收外部音频信号，并对其进行放大和处理，为后续级别提供合适的信号源。

2. 驱动级：驱动级是8002芯片的核心部分，它负责将输入的信号放大，并驱动功放芯片的输出级，保证输出级得到稳定的驱动信号。

3. 输出级：8002芯片的输出级将来自驱动级的信号经过二次放大和滤波，输出给扬声器，从而实现音频信号的放大和放大。

四、8002芯片的应用领域8002芯片由于其优秀的性能和稳定的工作特性，在音频功率放大器领域得到了广泛的应用。

无论是消费类电子产品中的音箱、手机等，还是工业控制系统中的音频放大器模块，都离不开8002芯片的支持。

五、结论与展望功率放大器8002芯片的基本结构和工作原理，本文进行了深入的剖析和阐释。

通过本文的阅读，相信读者已经对这一重要器件有了全面的了解和认识。

未来，随着技术的不断进步，8002芯片将会迎来更广阔的应用空间，也希望它能为音频领域的发展贡献更多的力量。

六、个人观点与理解在笔者看来，功率放大器8002芯片作为音频领域的重要器件，其基本结构紧凑、功能全面，能够满足不同场景的音频放大需求。

随着智能化、数字化的发展，8002芯片将会迎来更多的创新应用，为人们带来更加优质的音频体验。

以上内容为文章的主要结构和内容，希望对您有所帮助。

在8002芯片的基本结构和工作原理的基础上，我们可以进一步探讨其在音频功率放大器领域的具体应用和未来发展趋势。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、概述
SC8002B是一颗带关断模式的音频功放IC。

在5V输入电压下工作时，负载（3Ω）上的平均功率为3W，且失真度不超过10%。

而对于手提设备而言，当VDD作用于关断端时，SC8002B将会进入关断模式，此时的功耗极低，IQ仅为0.6uA。

SC8002B是专为大功率、高保真的应用场合所设计的音频功放IC。

所需外围元件少且在2.0V～5.5V的输入电压下即可工作。

二、功能特点
➢无需输出耦合电容或外部缓冲电路。

➢稳定的增益输出。

➢外部增益设置。

➢封装形式：SOP8、SOP8-PP、DIP8、MSOP8。

三、应用
➢可应用于手提设备，台式电脑及低电压工作的音频设备。

四、管脚排列及说明
电压基准端的外接电容应尽可能的靠近SC8002B，0.1μF的电容提高了内部偏置电压的稳定性并且减少了PSRR的影响。

可以通过加大BYPASS端的对地电容值来改善PSRR。

CB值的大小取决于对PSRR的要求。

➢关断功能
为了减少功耗，SC8002B的关断端可以关闭外部的偏置电路。

当关断端为高电平时，运放关闭，SC8002B不工作，这时SC8002B的工作电流降低到0.6uA。

当关断端电压略低于VDD时，SC8002B工作状态不稳定。

所以，关断端应置于一个稳定的电压值，以免IC进入错误的工作状态。

在很多应用场合，关断端的电平转换都是由处理器来完成的。

六、极限参数(Ta=25℃)
特性符号范围单位
工作电压V DD 6 V
输入电压V IN-0.3～V DD+0.3 V
工作温度T OPR-65～+150 ℃
环境温度T A-40～+85 ℃
节点温度T J150 ℃
七、电气参数(VDD=5V，RL=8Ω，Ta=25℃)
名称符号最小值典型值最大值单位测试条件
工作电压V DD 2.0 -- 5.5 V
静态电流I DD-- 6.5 10 mA V IN=0V, I O=0mA
关断电流I SD-- 0.6 2 uA V PIN1=V DD
输出偏压V OS-- 5.0 50 mV V IN=0V
输出功率P O -- 1.2 --
W
THD=1%, f=1KH z, R L=8Ω-- 1.5 -- THD=10%, f=1KH z, R L=8Ω
总谐波失真+噪音THD+N -- 0.25 -- % 20Hz≤f≤20KHz, A VD=2, RL=8Ω, P O=1W 电源抑制比-- 60 -- dB V DD=4.9V~5.1V
八、特性参数
九、电路原理图
3
4
5
6
A
B
C
D
Titl e
Nu mber Rev ision
Size B Date:24-Nov-2009Sheet o f
File:
E:\规格书\规格图\规格图-0\ZB O\SC4871.ddb Drawn B y :
+
-+
-+
NC
R
P U
VDD
C
1.0uF
B
Ci 0.39uF
Ri 20KΩ
Audio Input
Rf 20KΩ
-IN +IN
Bypass Shutdown
Bias
Cs +
1.0uF Tant
VDD
100KΩ
VDD/2GND
A V=-1
40KΩ
40KΩVO1
VO2
R L 8Ω
1
2
3
45
6
7
8
100KΩ
十、封装尺寸图
SOP-8
SOP8-PP （带散热片）
3.9
2.413
3.302
1.276.0
0.21
4.9
0.1
0.42
1.55
