常用大功率D类音频功放IC芯片选型说明

PA8157是一款高保真、高效率、低EMI、免滤波、5W单声道D类音频功率放大器。

PA8157内部集成智能增益控制（AGC）功能，通过检测输出信号的大小智能调整系统的增益，避免了过载对于扬声器的损害，防止了音量过大时破音，提高了听觉体验。

PA8157采用了全差分免滤波PWM调制的系统架构，具有较好的抗干扰能力。

其内部集成的过温保护、欠压保护、过流保护、“咔哒”杂音抑制等功能模块，给PA8157提供了更强壮的鲁棒性，使其拥有了更好的适应能力。

PA8157采用了典型的SOP_8封装。

图1.典型应用图应用蓝牙音箱便携式音响设备玩具特点免滤波D类集成（自动增益控制）AGC功能输出功率5W@2Ω（THD+N=10%，5.3V）工作电压域：2.5V～5.5V低失真THD+N=0.04%@1W，5VPOP声抑制效率最高达88%高PSRR=75dB@217Hz过流、过温、欠压保护全差分/单端输入低噪声70μVrms（GAIN=10V/V）失调电压<20mV静态电流6mA@5V关断电流<0.1μASOP_8封装图2.PA8157封装图管脚定义极限参数注1注1：超出以上所列极限参数，可能造成器件的永久损坏。

以上给出的仅是极限范围，在这样的极限条件下工作，器件的技术指标不予保证。

长期在极限条件下工作，会影响器件可靠性。

R IN=10KΩ，C IN=100nF，T A=25℃，VDD=3.8V，除非有特殊说明图3.谐波失真+噪声 Vs. 输出功率图4.谐波失真+噪声 Vs. 频率图5. 输出功率 Vs. 输入幅度图6. 增益 Vs. 频率图7. 效率 Vs. 输出功率图8. AGC触发时间图9. AGC释放时间图10. PA8157测试原理图PA8157为脉冲输出方式，如图9所示，需要在两个输出各接一个低通滤波器将开关调制频率滤除，然后测量滤波器的差分输出即可得到模拟输出信号，VOP和VON被低通过滤后的差分输出波形和相减后的波形如下图所示。

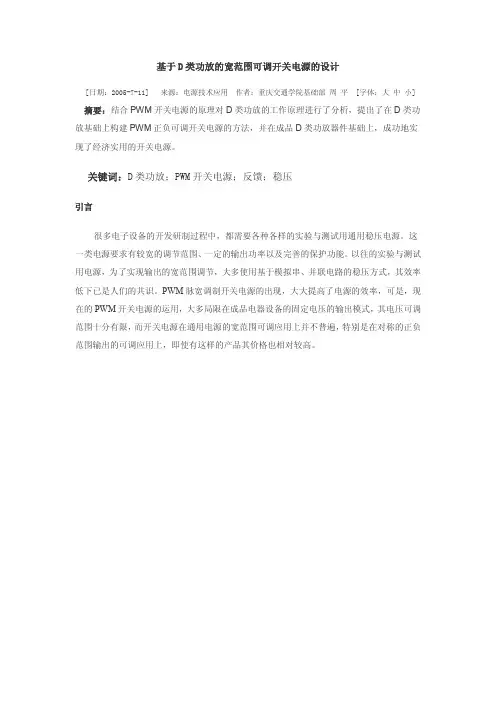

基于D类功放的宽范围可调开关电源的设计[日期：2005-7-11] 来源：电源技术应用 作者：重庆交通学院基础部 周 平 [字体：大 中 小] 摘要：结合PWM开关电源的原理对D类功放的工作原理进行了分析，提出了在D类功放基础上构建PWM正负可调开关电源的方法，并在成品D类功放器件基础上，成功地实现了经济实用的开关电源。

关键词：D类功放；PWM开关电源；反馈；稳压引言很多电子设备的开发研制过程中，都需要各种各样的实验与测试用通用稳压电源。

这一类电源要求有较宽的调节范围、一定的输出功率以及完善的保护功能。

以往的实验与测试用电源，为了实现输出的宽范围调节，大多使用基于模拟串、并联电路的稳压方式，其效率低下已是人们的共识。

PWM脉宽调制开关电源的出现，大大提高了电源的效率，可是，现在的PWM开关电源的运用，大多局限在成品电器设备的固定电压的输出模式，其电压可调范围十分有限，而开关电源在通用电源的宽范围可调应用上并不普遍，特别是在对称的正负范围输出的可调应用上，即使有这样的产品其价格也相对较高。

作者结合PWM开关电源的原理对D类功放的工作原理进行了分析，认为利用D类功放可以在较为经济的条件下，方便地实现宽范围可调的PWM开关电源。

1 D类功率放大器的工作原理如图1所示，D类音频功率放大器由两部分构成。

第一部分是输入比较和PWM信号形成电路，该电路中的三角波发生器产生固定频率和幅度的三角波信号作为脉宽调制的比较标准，通过比较器和输入的音频信号进行比较后输出PWM信号，该信号的脉宽是随着音频信号幅度的变化而成正比例地变化。

放大器中的三角波、音频正弦信号产生的PWM波形及关系如图2所示。

第二部分是H桥脉宽功率放大电路和输出大功率滤波电路，如图3所示。

第一部分电路得到的PWM信号经过整形放大，驱动H桥中与高压大功率电源相连的的4只大功率CMOS开关管轮流导通，控制末级电源向负载提供的电流，从而获得大功率的P WM信号，该信号再经过负载前的LC滤波器，利用电感电容的充放电效应在负载上获得大功率的音频信号。

大功率d类功放芯片-概述说明以及解释1.引言1.1 概述概述部分内容可以从以下角度进行阐述：在现代音频应用中，功放芯片是不可或缺的关键元件之一。

尤其是在大功率音响系统中，高效能的功放芯片能够提供持续稳定的电流输出，以实现音频信号的放大和驱动功效。

而其中，大功率D类功放芯片由于其高效节能、低发热、小尺寸等优势而备受关注。

首先，大功率D类功放芯片相比于传统AB类功放芯片具有更高的能效。

传统的AB类功放芯片在运行过程中，会有一定的静态功耗，即便在信号输入较小时也会产生较大的功耗。

而D类功放芯片则能够将信号按照不同的频段进行高速开关控制，有效地降低静态功耗，从而提高能效。

其次，大功率D类功放芯片还能够通过采用PWM（脉宽调制）技术，将音频信号数字化后，通过高速开关控制来模拟输出，从而实现较高的输出功率。

这种方式能够更加精确地控制输出音频信号的波形，避免了传统AB类功放芯片在放大过程中产生的失真和功耗。

此外，大功率D类功放芯片还具有体积小、发热低等优势。

由于D类功放芯片在放大过程中的高速开关控制，使得它的工作电压较低，从而减少了芯片本身的功耗，进一步降低了芯片的发热量。

相比之下，传统AB 类功放芯片需要通过线性放大的方式来实现输出，其工作电压高，功耗较大，往往需要加入散热器等辅助散热设备。

综上所述，大功率D类功放芯片在现代音频应用领域具有重要的意义。

其高效能、低发热、小尺寸等特点，使得它成为了大功率音响系统中不可或缺的核心元件。

当下，D类功放芯片的研究和应用也在不断地发展和创新，为音频领域的技术进步打下了坚实的基础。

1.2 文章结构文章结构是指将文章按照一定的组织方式进行划分和安排，以便读者能够更好地理解文章的内容和逻辑。

本文的结构主要分为引言、正文和结论三个部分。

引言部分旨在引导读者进入文章的主题，并提供背景信息，让读者能够了解文章的整体框架和目的。

该部分包括概述、文章结构和目的三个子部分。

概述部分对大功率D类功放芯片进行概括性介绍，包括该芯片的定义、主要特点以及应用领域。

低档运放JRC4558。

这种运放是低档机器使用得最多的。

现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。

不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。

对于一些电脑有源音箱来说，它的应付能力还是绰绰有余的。

运放之皇5532。

如果有谁还没有听说过它名字的话，那就还未称得上是音响爱好者。

这个当年有运放皇之称的NE5532，与LM833、LF353、CA3240一起是老牌四大名运放，不过现在只有5532应用得最多。

5532现在主要分开台湾、美国和PHILIPS生产的，日本也有。

5532原来是美国SIGNE公司的产品，所以质量最好的是带大S标志的美国产品，市面上要正宗的要卖8元以上，自从SIGNE被PHILIPS 收购后，生产的5532商标使用的都是PHILIPS商标，质量和原品相当，只须4-5元。

而台湾生产的质量就稍微差一些，价格也最便，两三块便可以买到了。

NE5532的封装和4558一样，都是DIP8脚双运放（功能引脚见图），声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。

以前不少人认为它有少许的“胆味”，不过现在比它更有胆味的已有不少，相对来说就显得不是那么突出了。

5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。

它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放。

是属于平民化的一种运放，被许多中底档的功放采用。

不过现在有太多的假冒NE5532，或非音频用的工业用品，由于5532的引脚功能和4558的相同，所以有些不良商家还把4558擦掉字母后印上5532字样充当5532，一般外观粗糙，印字易擦掉，有少许经验的人也可以辨别。

据说有8mA的电流温热才是正宗的音频用5532。

NE5532还有两位兄弟NE5534和NE5535。

主流大功率功放IC芯片选型表型号封装形式类型声道数输出功率QQ:298391364效率工作电压品牌FB6208A SOP16-EP D类立体声18W/声道，17V电压，8欧负载，THD=10%10W/声道，10V电压，4欧负载，THD=10%30W/声道，16V电压，4欧负载，THD=10%92%6V~20V国产FB6205C SOP16-EP D类立体声15W/声道，16V电压，8欧负载，THD=10%10W/声道，13V电压，4欧负载，THD=10%30W/声道，16V电压，4欧负载，THD=10%92%6V~20V国产FB8623SOP16-EP D类单声道12.5W，7.4V电压，2欧负载，THD=10%18W，9.0V电压，2欧负载，THD=10%23.5W，12V电压，3欧负载，THD=10%35W，15V电压，3欧负载，THD=10%20.0W，12V电压，4欧负载，THD=10%30W，15V电压，4欧负载，THD=10%92% 5.7V~17V国产HX8110A ESOP8D类单声道13.0W，7.4V电压，3欧负载，THD=10%23.5W，12V电压，3欧负载，THD=10%20.0W，12V电压，4欧负载，THD=10%27.0W，15V电压，4欧负载，THD=10%>86% 5.0V~15.0V国产HC817TSSOP28-PP D类双声道14.0W，12V电压，4欧负载，THD=1%14.0W，12V电压，4欧负载，THD=10%8.0W，12V电压，8欧负载，THD=1%10.0W，12V电压，8欧负载，THD=10%26.0W16V电压，4欧负载，THD=1%30.0W，16V电压，4欧负载，THD=10%15.0W，16V电压，8欧负载，THD=1%23.0W，20V电压，8欧负载，THD=1%28.0W，20V电压，8欧负载，THD=10%31.0W，24V电压，8欧负载，THD=1%39.0W，24V电压，8欧负载，THD=1%36.0W，16V电压，3欧负载，THD=1%(PBTL)45.0W，16V电压，3欧负载，THD=10%(PBTL)28.0W，16V电压，4欧负载，THD=1%(PBTL)35.0W，16V电压，4欧负载，THD=1%(PBTL)45.0W，20V电压，4欧负载，THD=1%(PBTL)55.0W，20V电压，4欧负载，THD=10%(PBTL)60.0W，24V电压，4欧负载，THD=1%(PBTL)75.0W，20V电压，4欧负载，THD=10%(PBTL)>90% 4.5V~26V国产HC8230E ESOP10AB/DGF单声道4.3W，VBAT=5V电压，4欧负载，THD=1%5.2W，VBAT=5V电压，4欧负载，THD=10%4.1W，VBAT=4.2V电压，4欧负载，THD=1%4.8W，VBAT=4.2V电压，4欧负载，THD=10%3.0W，VBAT=3.6V电压，4欧负载，THD=1%3.5W，VBAT=3.6V电压，4欧负载，THD=10%电容升压,适用于单节锂电大功率方案产品2.7~5.5国产以上只是列出了各个功放的常用参数，详细的规格书可以找淘宝客服。

功放IC常用选型与详细说明前言:小功率功放芯片的遍地开花，使的目前生产和开发蓝牙、MP3的音箱的公司，在功放选型上有很大的多样性和灵活性。

但要选择一个合适的功放芯片，也是一件比较麻烦的事，特别是选一款工作电压较宽的功放芯片，更加不容易。

下面我就针对我公司的功放芯片，给在家介绍一下。

先例出几款常用功放芯片的比较：QQ:298391364从列表可以看出，我公司推出的HX系列功放芯片，工作电压和输出功率明显的高于其它的功放。

HX8358资料介绍：芯片功能说明：HX8358是一款超低EMI，无需滤波器，AB/D类可选式音频功率放大器。

6V工作电压时，最大驱动功率为8W（VDD=6V,2ΩBTL负载，THD<10%），音频范围内总谐波失真噪声小于1％，（20Hz～20KHz)；HX8358的应用电路简单，只需极少数外围器件；HX8358输出不需要外接耦合电容或上举电容和缓冲网络；HX8358采用ESOP8封装，特别适合用于小音量、小体重的便携系统中；HX8358可以通过控制进入关断模式，从而减少功耗；HX8358内部具有过热自动关断保护机制；HX8358工作稳定，通过配置外围电阻可以调整放大器的电压增益，方便应用。

芯片功能主要特性：超低EMI，高效率，音质优AB/D类切换、单通道VDD=6V，RL=2Ω，Po=8W，THD+N≤10%VDD=6V，RL=4Ω，Po=5W，THD+N≤10%(防失真关断模式)宽工作电压范围2.5V—7V优异的上掉电POP声抑制采用ESOP8封装芯片的基本应用：手提电脑、台式电脑扩音器蓝牙音箱HX8358原理框图:典型应用电路:注:以上应用图中元件说明：Ci：隔直电容，采用0.1μF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。

Cs：电源去耦电容，采用足够低ESR的电容(小于1μF),当VDD=5V 时，为更好的滤除低频噪声，建议另加一个低ESR电容（不小于10μF）。
