课程设计说明书题目：基于ADS的微带缝隙天线的仿真设计学院（系）：年级专业：学号：学生姓名：指导教师：教师职称：基于ADS的微带缝隙天线的仿真设计摘要：通信系统的发展带来了天线行业的勃勃生机，在众多的天线类型中微带天线已成为当前研究的前沿之一，具有广阔的前景与实用意义。
特别是微带缝隙天线，以其重量轻、剖面薄、平面结构且易与载体共形，馈电网络可与天线结构一起制成等优点已经引起天线工作者的广泛关注。
本文就设计一个中心频率工作为880MHz，相对带宽为B=5％，介质板厚度h=1.6mm，损耗角正切tanδ=0.0018，介电常数为Er=2.3的微带缝隙天线展开研究以及仿真和优化。
关键词：ADS；微带缝隙天线；仿真设计；Design of microstrip slot antenna based on ADSsimulationAbstract: Communication system development has brought the antenna the vitality of the industry, in many types of antenna microstrip antenna has become one of the forefront of current research, has broad prospects and practical significance. Microstrip slot antenna, in particular, with its light weight, thin section, flat structure and easy with conformal carrier, feeding the advantages of network can be made with the antenna structure has caused extensive concern of antenna workers. In this paper, the design of a work center frequency is 880 MHZ, relative bandwidth is B = 5%, medium plate thickness h = 1.6 mm, loss tangent tan delta = 0.0018, the dielectric constant of Er = 2.3 microstrip slot antenna study and simulation and optimization.Key words: ADS; Microstrip slot antenna. The simulation design;学习目的1. 学习射频电路的理论知识；2. 掌握ADS并可以设计微带天线；3. 通过ADS设计中心频率为880MHZ，相对带宽为B=5%的微带缝隙天线；学习器件ADS(Advanced Design system)软件ADS软件介绍ADS全称Advanced Design system，是Agilent公司2008年推出新版本的EDA软件。

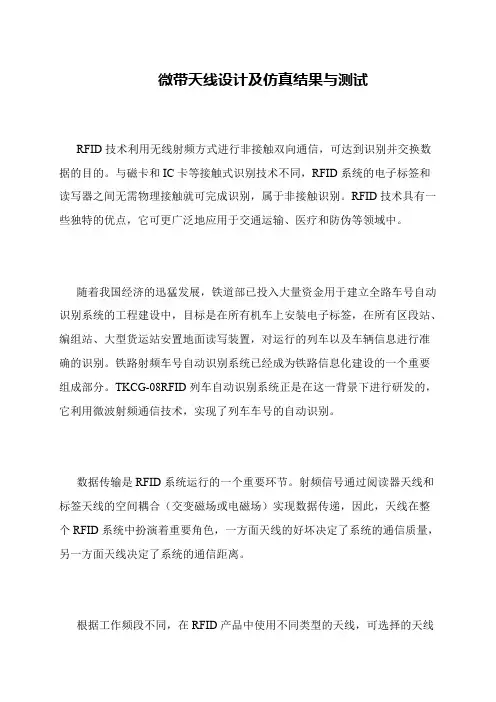

微带天线设计及仿真结果与测试
RFID技术利用无线射频方式进行非接触双向通信，可达到识别并交换数据的目的。
与磁卡和IC卡等接触式识别技术不同，RFID系统的电子标签和读写器之间无需物理接触就可完成识别，属于非接触识别。
RFID技术具有一些独特的优点，它可更广泛地应用于交通运输、医疗和防伪等领域中。
随着我国经济的迅猛发展，铁道部已投入大量资金用于建立全路车号自动识别系统的工程建设中，目标是在所有机车上安装电子标签，在所有区段站、编组站、大型货运站安置地面读写装置，对运行的列车以及车辆信息进行准确的识别。
铁路射频车号自动识别系统已经成为铁路信息化建设的一个重要组成部分。
TKCG-08RFID列车自动识别系统正是在这一背景下进行研发的，它利用微波射频通信技术，实现了列车车号的自动识别。
数据传输是RFID系统运行的一个重要环节。
射频信号通过阅读器天线和标签天线的空间耦合（交变磁场或电磁场）实现数据传递，因此，天线在整个RFID系统中扮演着重要角色，一方面天线的好坏决定了系统的通信质量，另一方面天线决定了系统的通信距离。
根据工作频段不同，在RFID产品中使用不同类型的天线，可选择的天线。
基于HFSS的不同形状微带贴片天线的仿真设计一、概述随着无线通信技术的快速发展，天线作为无线通信系统中不可或缺的部分，其性能的优化与设计变得日益重要。
微带贴片天线作为一种常见的天线形式，因其体积小、重量轻、易共形和易集成等优点，在无线通信、雷达、卫星通信等领域得到了广泛应用。
微带贴片天线的性能受其形状、尺寸、介质基板和馈电方式等多个因素影响，如何根据不同的应用场景和性能需求，设计出性能优良的微带贴片天线成为了研究的热点。
HFSS（High Frequency Structure Simulator）是一款功能强大的电磁仿真软件，广泛应用于微波、毫米波频段的天线、滤波器、微波电路等高频电磁结构的仿真分析。
通过HFSS软件，可以对微带贴片天线的性能进行精确的仿真分析，从而指导天线的设计和优化。
本文旨在探讨基于HFSS软件的不同形状微带贴片天线的仿真设计方法。
通过对矩形、圆形、椭圆形等常见形状的微带贴片天线进行建模和仿真分析，研究不同形状对天线性能的影响，并根据仿真结果优化天线设计。
本文的研究内容对于提高微带贴片天线的性能、推动无线通信技术的发展具有重要意义。
1. 微带贴片天线的背景与意义随着无线通信技术的飞速进步，天线作为无线通信系统的关键组成部分，其性能对整个系统的性能具有决定性的影响。
天线设计的优化与创新成为了无线通信领域的研究热点。
微带贴片天线作为一种常见的天线类型，自七十年代初期研制成功以来，凭借其体积小、重量轻、易于集成和制造成本低等优点，在无线通信、雷达、卫星通信等领域得到了广泛应用。
微带贴片天线的设计灵感源于微带线的辐射。
这一概念最早由德尚教授在1935年提出，但由于当时缺乏理想的微波介质材料，该概念并未得到广泛的研究。
直到七十年代，随着具有优良特性的微波介质材料的出现，以及照相平板印刷技术的改进和更好的理论模型的发展，微带贴片天线才取得了突破性的进展。
微带贴片天线的性能受到其形状、尺寸、介质基板等因素的影响。
超宽带微带天线的仿真与设计摘要：天线是无线电系统组成中必需的组件，它是接收以及辐射无线电波的装置。
超宽带（Ultra Wide Band，UWB）技术是一种近几年发展迅速的无线通信技术，也被叫做UWB技术。
它通过接收和发送极窄的脉冲来完成数据的传输，并且信号的带宽达到了GHz级别。
本文在阐述相关理论基础上，从一款天线入手，经过加载缝隙或者开槽设计了一种通过微带线馈电的超宽带天线。
通过使用电磁仿真软件HFSS对天线仿真，得到天线的S11、VSWR、极化方向图等参数。
并且验证了该天线覆盖的频段满足超宽带天线的设计要求。
关键字：超宽带技术；微带天线；仿真1 引言随着科学技术的不断进步，无线通信领域也随之快速发展。
无线频谱的资源是有限的，但是，人们对通信系统要求却日益增加。
因此，将可用频带拓宽就变得十分重要，而UWB技术的各种特性可以很好地解决这些问题，所以对超宽带天线的研究就变得非常有意义。
最初出现的超宽带无线电技术可以追溯到1960年左右，它当时主要是被应用于雷达检测、精确定位等其他领域，并不像当前的超宽带无线电技术被广泛地运用在通信领域。
美国国防部于1989年首次使用“超宽带”这个术语。
1992年，美国联邦通信委员会通过了一项议案。
该项议案重新定义了“超宽带”，并将3.1GHz到10.6GHz间的频段分配给了通信系统使用，允许了“超宽带”技术进入民用领域。
在此之前，该技术只有军方才能使用。
超宽带的定义方式分为绝对带宽和相对带宽两种，公式如下绝对带宽：BW=（1.1）相对带宽：（1.2）与分别表示-10dB带宽的上、下截止频率。
2基础理论概述2.1超宽带天线的性能参数下面介绍能够表征超宽带天线的一些常用性能参数，例如带宽、增益、极化等。
极化：天线的极化通俗来说指的天线工作时电流前进的方向，主要可以分为线极化和圆极化两种。
带宽：天线工作时所对应的频率范围就是天线的带宽。
一般情况下可以分为以下三种，分别是输入阻抗带宽、方向图带宽和相对带宽。
基于HFSS矩形微带天线仿真与设计HFSS（High Frequency Structure Simulator）是一种基于有限元法的高频电磁场仿真软件，常用于微带天线的仿真与设计。
微带天线是一种常见的高频天线，广泛应用于通信系统、雷达系统、航天航空领域等。
HFSS软件可以通过电磁场分析和仿真，帮助工程师进行微带天线的设计和优化。
以下是基于HFSS矩形微带天线仿真与设计的一般流程：1. 几何设计：确定微带天线的基本结构和尺寸。
对于矩形微带天线，需要确定矩形天线的长度和宽度。
2. 设置材料参数：选择合适的材料参数，包括介电常数和损耗 tangent。
3. 建立模型：使用HFSS软件中的设计工具，绘制微带天线的三维几何模型。
4. 设置边界条件：为模型设置适当的边界条件，包括射频端口（端口的位置和大小）和地面端口。
5. 网格划分：根据模型的尺寸和几何形状，进行网格划分。
合理的网格划分可以提高仿真结果的准确性和仿真速度。
6. 应用激励：给模型应用合适的电磁激励条件，电源电流或电压。
7. 运行仿真：通过HFSS软件运行电磁场仿真，得到微带天线的频率响应、辐射图案等关键参数。
8. 优化设计：根据仿真结果，对微带天线的参数进行优化。
可以通过调整天线的尺寸或形状，改变天线的工作频率和增益。
9. 评估性能：通过仿真结果评估微带天线的性能，包括工作频率带宽、谐振频率、辐射效率和辐射模式等。
10. 进行实验验证：对设计好的微带天线进行实际制造和测试，验证仿真结果的准确性。
HFSS矩形微带天线的仿真与设计流程主要包括几何设计、设置材料参数、建立模型、设置边界条件、网格划分、应用激励、运行仿真、优化设计、评估性能和实验验证。
通过HFSS软件的仿真和优化，可以帮助工程师设计出高性能的矩形微带天线。
实验三微带天线的仿真设计与优化一、设计目标设计一个谐振频率为2.45GHz的微带天线，讨论微带贴片的尺寸对谐振频率的影响，并分析馈电点位置对输入阻抗的影响，最后给出优化设计的天线尺寸和优化后的天线性能（给出S11、Smith圆图、E面增益方向图和三维增益方向图的仿真结果）。
二、设计步骤1、添加和定义设计变量：将天线的相应变量定义好，如图：2、设计建模（1）创建微带天线的模型：创建介质基片：创建一长方体模型用以表示介质基片，模型的底面位于xoy平面，中心位于坐标原点，设置模型的材质为“FR4_epoxy”、透明度为0.6、颜色为深绿色，并将其命名为“Substrate”;模型的长度、宽度和厚度分别为2*W0、2*L0和H（模型的顶点坐标设置为（-L0，-WO,0），在XSize、YSize和ZSize分别输入2*L0、2*W0和H）。
在z=plength的平面上创建一个中心位于z轴，长度和宽度用a1和b1表示的矩形面，并将其命名为Aperture，颜色设为深蓝色，顶点位置坐标为（-a1/2，-b1/2，plength）。
创建辐射贴片：在介质基片的上表面创建一个中心位于坐标原点，长度和宽度分别为W0和L0的矩形平面（顶点坐标设置为（-L0/2，-WO/2,H），在XSize和YSize分别输入L0和W0），设置模型的透明度为0.4、颜色为铜黄色，并将其命名为“Patch”。
创建参考地：在介质基片的底面创建一个中心位于坐标原点，大小与介质基片的底面相同的矩形面（顶点坐标设置为（-L0，-WO,0），在XSize和YSize分别输入2*L0、2*W0），设置模型的透明度为0.4、颜色为铜黄色，并将其命名为“GND”。
创建同轴馈线的内芯：创建一个圆柱体作为同轴馈线的内芯，圆柱体底部圆心位于X轴并且与坐标原点的距离为L1，半径为0.6mm,高度为H（圆心坐标（L1，0mm,0mm）,Radius为0.6mm,Height为H）,设置模型的材质为理想导体（“pec”）、颜色为铜黄色，并将其命名为“Feed”。
要求：利用介质常数为2.2，厚度为1mm ，损耗角为0.0009的介质，设计一个工作在5G 的4X4的天线阵列。
评分标准： 良：带宽〈7%优：带宽〉7%且效率大于60%1微带辐射贴片尺寸估算设计微带天线的第一步是选择合适的介质基板，假设介质的介电常数为r ε，对于工作频率f 的矩形微带天线，可以用下式设计出高效率辐射贴片的宽度W ，即为：121()2r c w f ε-+=式中，c 是光速，辐射贴片的长度一般取为/2e λ；这里e λ是介质内的导波波长，即为：e λ=考虑到边缘缩短效应后，实际上的辐射单元长度L 应为：2L L =-∆式中，e ε是有效介电常数，L ∆是等效辐射缝隙长度。
它们可以分别用下式计算，即为：1211(112)22r r e h wεεε-+-=++ (0.3)(/0.264)0.412(0.258)(/0.8)e e w h L hw h εε++∆=-+2.单元的仿真由所给要求以及上述公式计算得辐射贴片的长度L=19.15mm,W=23.72mm 。
采用非辐射边馈电方式，模型如图1所示：图1 单元模型此种馈电方式，可以通过移动馈电的位置获得阻抗匹配，设馈电点距离上宽边的偏移量为dx,经仿真得到当dx=4mm 时，阻抗匹配最好。
另外，之前计算出的尺寸得到的谐振点略有偏移，经过仿真优化后贴片尺寸变为L=19mm,W=23.72mm 。
仿真结果图如图2，图3所示。
3.504.00 4.505.00 5.506.00 6.50Freq [GHz]-30.00-25.00-20.00-15.00-10.00-5.000.00d B (S (1,1))HFSSDesign1XY Plot 1ANSOFTm 1m 2m 3Curve InfodB(S(1,1))Setup1 : Sw eepName XYm 1 4.9500-10.3381m 2 5.0600-10.1725m 35.0000-26.9508图2 S11参数-200.00-150.00-100.00-50.000.0050.00100.00150.00200.00Theta [deg]-20.00-15.00-10.00-5.000.005.0010.00d B (G a i n T o t a l )HFSSDesign1XY Plot 2Curve InfodB(GainTotal)Setup1 : LastAdaptive Freq='5GHz' P hi='0deg'dB(GainTotal)Setup1 : LastAdaptive Freq='5GHz' P hi='90deg'图3 增益图从图中可以看出谐振点为5GHz ，计算的相对带宽为2.2%，增益为5.78dB 。
太原理工大学现代科技学院微波技术与天线课程设计设计题目：微带天线仿真设计（5）专业班级学号姓名指导老师专业班级 学号 姓名 成绩 设计题目：微带天线仿真设计（5） 一、设计目的： 通过仿真了解微带天线设计 二、设计原理： 1、微带天线的结构 微带天线是由一块厚度远小于波长的介质板（成为介质基片）和（用印刷电路或微波集成技术）覆盖在他的两面上的金属片构成的，其中完全覆盖介质板一片称为接触板，而尺寸可以和波长想比拟的另一片称为辐射元。
微带天线的馈电方式分为两种，如图所示。
一种是侧面馈电，也就是馈电网络与辐射元刻制在同一表面；另一种是底馈，就是以同轴线的外导体直接与接地板相连，内导体穿过接地板和介质基片与辐射元相接。
微带天线的馈电 （a ）侧馈 （b ）底馈 2、微带天线的辐射原理 用传输线模分析法介绍矩形微带天线的辐射原理。
矩形贴片天线如图： ……………………………………装………………………………………订…………………………………………线………………………………………设辐射元的长为L，宽为ω，介质基片的厚度为h。
现将辐射元、介质基片和接地板视为一段长为L的微带传输线，在传输线的两端断开形成开路，根据微带传输线的理论，由于基片厚度h<<λ，场沿h方向均匀分布。
在最简单的情况下，场沿宽度ω方向也没有变化，而仅在长度方向（L≈λ/2)有变化。
在开路两端的电场均可以分解为相对于接地板的垂直分量和水平分量，两垂直分量方向相反，水平分量方向相同，因而在垂直于接地板的方向，两水平分量电场所产生的远区场同向叠加，而两垂直分量所产生的场反相相消。
因此，两开路端的水平分量可以等效为无限大平面上同相激励的两个缝隙，缝的电场方向与长边垂直，并沿长边ω均匀分布。
缝的宽度△L≈h，长度为ω，两缝间距为L≈λ/2。
这就是说，微带天线的辐射可以等效为有两个缝隙所组成的二元阵列。
经过查阅资料，可以知道微带天线的波瓣较宽，方向系数较低，这正是微带天线的缺点，除此之外，微带天线的缺点还有频带窄、损耗大、交叉极化大、单个微带天线的功率容量小等.在这个课设中，借助EDA仿真软件Ansoft HFSS进行设计和仿真。
Ansoft公司推出的基于电磁场有限元方法（FEM）的分析微波工程问题的三维电磁仿真软件，Ansoft HFSS 以其无与伦比的仿真精度和可靠性，快捷的仿真速度，方便易用的操作界面，稳定成熟的自适应网格剖分技术，使其成为高频结构设计的首选工具和行业标准，并已广泛应用于航空、航天、电子、半导体、计算机、通信等多个领域，帮助工程师们高效的设计了各种高频结构。
三、仿真步骤1、建立新的工程运行HFSS，点击菜单栏中的Project>Insert HFSS Dessign，建立一个新的工程。
2、设置求解类型（1）在菜单栏中点击HFSS>Solution Type。
（2）在弹出的Solution Type窗口中（a）选择Driven Modal。
（b）点击OK按钮。
3. 设置模型单位将创建模型中的单位设置为毫米。
（1）在菜单栏中点击3D Modeler>Units。
（2）设置模型单位：（a）在设置单位窗口中选择：mm。
（b）点击OK按钮。
4、创建微带天线模型（1）创建地板GroundPlane。
在菜单栏中点击Draw>Rectangle,创建矩形模型。
在坐标输入栏中输入起始点的坐标：X：-45，Y：-45，Z：0按回车键。
在坐标输入栏中输入长、宽：dX：90，dY：90，dZ：0按回车键。
在特性（Property）窗口中选择Attribute标签，将该名字修改为GroundPlane。
（2）为GroundPlane设置理想金属边界。
在菜单栏中点击Edit>Select>By Name。
在对话框中选择GroundPlane，点击OK确认。
在菜单栏中点击HFSS>Boundaries>Assign>Perfect E。
在理想边界设置窗口中，将理想边界命名为PerfE_Ground，点击OK确认。
在3D模型窗口中将3D模型以合适的大小显示（可以用Ctrl+D来操作）。
（3）建立介质基片。
在菜单栏中点击Draw>Box或者在工具栏中点击按钮，创建长方体模型。
在右下角的坐标输入栏中输入长方体的起始点位置坐标：X: -22.5，Y：-22.5，Z：0。
按回车键结束输入。
输入各坐标时，可用Tab键来切换。
输入长方体X、Y、Z三个方向的尺寸：dX：45，dY：45，dZ：5按回车键结束输入。
在特性（Property）窗口中选择Attribute标签，将该名字修改为Substrate。
点击Material选项后面的按钮，将材料设置为Rogers R04003。
点击Color后面的Edit按钮，将颜色设置为绿色，点击OK确认。
（4）建立贴片Patch。
在介质基片上创建贴片天线。
在菜单栏中点击Draw>Rectangle,创建矩形模型。
在坐标输入栏中输入起始点的坐标：X：-16，Y：-16，Z：5按回车键。
在坐标输入栏中输入长、宽：dX：32，dY：32，dZ：0按回车键。
在特性（Property）窗口中选择Attribute标签，将该名字修改为Patch。
点击Corlor后面的Edit按钮，将颜色设置为黄色，点击OK确认。
（5）为Patch设置理想金属边界。
在菜单栏中点击Edit>Select>By Name。
在对话框中选择Patch，点击OK确认。
在菜单栏中点击HFSS>Boundaries>Assign>Perfect E。
在理想边界设置窗口中，将理想边界命名为PerfE_Patch，点击OK确认。
（6）创建探针Pin。
在菜单栏中点击Draw>Cylinder。
在坐标输入栏中输入圆柱中心点的坐标：X：0，Y：-8，Z：0按回车。
在坐标输入栏中输入圆柱半径：dX：0, dY：0.5，dZ：0 按回车键。
在坐标栏中输入圆柱的高度：dX：0，dY：0，dZ：5；按回车键结束输入。
在特性（Porperty）窗口中选择Attributr标签，将该圆柱的名字修改为Pin。
点击Material后面的按钮，将材料设置为pec。
利用快捷键Ctrl+D将模型调整至合适大小。
（7）创建端口面Port。
在菜单键中点击Draw>Circle。
在坐标输入栏中输入圆心点的坐标：X：0，Y：-8，Z：0按回车键。
在坐标输入栏输入半径：dX：0，dY：1.5，dZ：0按回车键。
在特性（Property）窗口中选择Attribute标签，将名字修改为Port。
（8）用GroundPlane 将Port减去。
在菜单栏中点击Eidt>Select>By Name,在弹出的窗口中利用Ctrl键选择GroundPlane和Port。
在菜单栏中点击3D Modeler>Boolean >Subtract ,在Subtract窗口中做以下设置：Blank Parts：GroundPlane；Tool Parts：Port；选中Clone tool objects before subtract 复选框。
点击OK按钮结束设置。
5、创建辐射边界创建Air，在菜单栏中点击Draw>Box,创建长方体模型。
在右下角的坐标输入栏中输入长方体的起始点位置坐标：X：-80，Y：-80，Z：-35；按回车键结束输入。
输入长方体的尺寸：dX：160，dY：160，dZ：70按回车键。
在特性（Property）窗口中选择Attribute标签，将长方体的名字修改为Air。
在菜单栏中点击Edit>Select>By Name 。
在对话框中选择Air，点击OK确认。
在菜单栏中点击HFSS>Boundaries>Radiation。
在辐射边界窗口中，将辐射边界命名为Rad1，点击OK按钮。
6、设置端口激励在菜单栏中点击Edit>Select>By Name，选中Port，在菜单HFSS>Excitation>Assign>Lumped Port。
在LumpedPort窗口的General标签中，将该端口命名为p1，点击Next。
在Modes 标签中的Integration line zhong点击None，选择New Line，在坐标栏中输入：X：0，Y：9.5，Z：0；dX：0，dY：-1，dZ：0。
按回车键，点击Next按钮直至结束。
总透视结构图1.接地板GroundPlane：90mm*90mm2.介质基片Substrate:45mm*45mm*5mm，,材料Rogers R04003。
3.贴片天线Patch:32mm*32mm4.探针Pin半径0.5mm*高5mm,材料Pec。
5.端口面Port半径1.5，最后用GroundPlane将Port减去。
6.空气框Air160mm*160mm*70mm,将辐射边界命名为Rad1。
7.馈电点距Patch中心8mm处。
7、求解设置为该问题设置求解频率及扫频范围（a）设置求解频率。
在菜单栏中点击HFSS>Analysis Setup>Add Solution Setup。
在求解设置窗口中做以下设置：Solution Frequency ：2.45GHz；Maximun Number of Passes：15；Maximun Delta S per Pass ：0.02。
点击OK结束。
（b）设置扫频。
在菜单栏中点击HFSS>Analysis Setup>Add Sweep 。
选择Setup1，点击OK确认。
在扫频窗口中做以下设置：Sweep Type：Fast；Frequency Setup Type：Linear Count；Start :2.0GHz；Stop：3.0GHz；Count：400；将Save Field复选框选中，点击OK确认。
8、设置无限大球面在菜单栏中点击HFSS>Radiation>Insert Far Field Setup>Infinite Sphere。
在Infinite Sphere标签中做以下设置：Phi：Start：0 deg，Stop：180deg，Step：90 deg；Theta：Start：0 deg，Stop：360 deg，Step：10 deg。
点击OK确认。
9、确认设计10.、保存工程在菜单栏中点击File>Save As,在弹出的窗口中将工程命名为hfss_Patch,并选择保存路径。
11、求解该工程在菜单栏点击HFSS>Analyze。
