基于HFSS矩形微带贴片天线的仿真设计报告

基于HFSS矩形微带天线仿真与设计HFSS是高频仿真软件，其能够仿真高频电磁场的分布，从而为瘦电脑、微波天线、天线阵列等高频领域的设计提供重要帮助。

本文基于HFSS进行矩形微带天线仿真与设计，旨在通过具体案例，介绍HFSS的基本使用方式及其在微波天线设计中的一些应用技巧。

矩形微带天线是一种基于微带线技术的天线，主要用于微波通信中的超宽频扁平天线设计，是其中比较常见的一种类型。

其主要有三个部分组成，即贴在基板上的金属天线贴片、地平面和基板。

其中，金属天线贴片构成了矩形的主体部分，用来发射和接收信号；地平面则是必不可少的一部分，它主要是用来匹配阻抗以及吸收反射波；基板则是用来支撑整个天线结构的基础，同时也承担着微带线的传输作用。

首先，我们需要打开HFSS软件，并建立一个新项目。

在建立好项目之后，我们需要定义模型的参数。

这里我们定义了金属天线贴片的长度为15mm、宽度为10mm、介电常数为4.4，厚度为0.5mm的基板。

接着，我们需要定义微带线的宽度为1mm，介质常数为2.2。

接下来，我们需要在HFSS中创建一个矩形微带天线模型。

这个模型主要包括三个部分，即金属天线贴片、地平面和基板。

在创建金属天线贴片时，我们需要将其放置在基板的正中央，同时，地平面也需要和天线贴片紧密贴合在一起。

最后，将微带线连接到天线贴片的端口上即可。

完成以上步骤后，我们需要在HFSS中对矩形微带天线进行仿真，以评估其性能。

仿真结果显示，矩形微带天线的中心频率为8GHz，带宽为342MHz，增益为5dB。

在设计矩形微带天线时，我们需要注意以下几个问题。

首先，合适的天线尺寸可以有效地改善天线的性能。

其次，天线的形状也直接影响着天线的工作性能，一般而言，较长和较窄的天线可以提高其辐射效率和方向性。

最后，巧妙地设计微带线的长度和宽度，可以用来调整天线的工作频率和带宽。

总之，基于HFSS的矩形微带天线仿真与设计，可以有效地为微波通信领域的工程设计提供有力支持。

基于HFSS矩形微带天线仿真与设计【摘要】本文主要介绍了基于HFSS软件的矩形微带天线仿真与设计。

在详细阐述了研究背景、研究目的和研究意义。

接着对HFSS软件进行了介绍，并解释了矩形微带天线的原理。

然后介绍了设计流程和仿真结果分析，分析了天线性能并提出了优化方案。

在总结了研究成果，展望未来研究方向并提出了结论建议。

本文通过HFSS软件对矩形微带天线进行仿真和设计，为提高天线性能提供了重要参考，具有一定的实用价值和研究意义。

【关键词】HFSS、矩形微带天线、仿真、设计、天线性能、优化、原理、设计流程、结果分析、研究成果、展望未来、结论建议、研究背景、研究目的、研究意义1. 引言1.1 研究背景本文旨在通过对HFSS软件介绍、矩形微带天线原理、设计流程、仿真结果分析和天线性能优化等内容的探讨，对基于HFSS矩形微带天线的仿真与设计进行研究，从而提高微带天线的性能和应用效果。

这对于推动无线通信技术的发展，提升通信系统的性能和稳定性具有重要的意义。

1.2 研究目的研究目的是通过基于HFSS矩形微带天线仿真与设计，探索提升天线性能的方法和技术。

具体包括优化天线结构设计，提高频率带宽和增益，降低回波损耗和辐射损耗，以满足不同应用场景下对天线性能的要求。

通过对矩形微带天线原理的深入研究，结合HFSS软件的应用，将为天线设计领域的发展带来重要的参考价值。

通过本研究，旨在为提高通信系统的传输质量和覆盖范围提供有效的技术支持，推动无线通信技术的不断创新和发展。

1.3 研究意义矩形微带天线是一种常见的微波天线结构，具有简单的制作工艺、较宽的工作频带和良好的方向性等优点，因此在通信领域得到广泛应用。

本文基于HFSS软件对矩形微带天线进行仿真与设计，旨在深入研究其性能特点与优化方法，为微波通信系统的设计与优化提供参考。

本研究的意义主要表现在以下几个方面：研究矩形微带天线的仿真与设计可以深入理解其工作原理和特性，为进一步优化性能提供基础。

基于HFSS矩形微带天线仿真与设计作者：王琨王茂丞李宗泽林昊晨来源：《电脑知识与技术》2019年第12期摘要：针对5G移动通信具备的极高传输速率、极低时延、极宽带宽等特征，使用HFSS 三维仿真软件设计了一种作为5G阵列天线单元的矩形微带贴片天线，其工作频率为4.8GHz。

HFSS仿真结果表明，天线在贴片长度为13.88mm时回波阻抗达为-34.86dB。

综合增益方向图进行分析。

结果表明，该天线的设计是可行的。

关键词：HFSS仿真；5G；微带天线；回波损耗中图分类号：TP391 文献标识码：A文章编号：1009-3044（2019）12-0278-03Simulation Design of Communication Microstrip Antenna Based on HFSSWANG Kun， WANG Mao-cheng， LI Zong-ze， LIN Hao-chen（College of Electronic Engineering， Naval Univ. of Engineering， Wuhan 430033， China）Abstract： For 5G mobile communication has the characteristics of extremely high transmission rate， extremely low delay， extremely wide bandwidth and so on，using electromagnetic simulation software HFSS three-dimensional design a 5 g for 4.8 GHz of rectangular microstrip patch antenna array antenna unit. Now， results show ，that the echo impedance of the antenna reaches -34.86dB when the patch length is 13.88mm. The integrated gain pattern is analyzed. The results show that the design of the antenna is feasible.Key words： HFSS simulation； 5g； microstrip antenna； return loss1 背景微带贴片天线是最基本、最常见的微带天线形式，由带导体接地板的介质基片上贴加光刻腐蚀等方式制作的导体薄片构成[1]。

. . . .. .矩形微带贴片天线的仿真设计实验目的：运用HFSS的仿真能力对矩形微带天线进行仿真实验容：矩形微带天线仿真：工作频率7.55GHz天线结构尺寸如表所示：名称起点尺寸类型材料Sub -14.05，-16，0 28.1，32，0.794 Box Rogers 5880 （tm）GND -14.05，-16，-0.05 28.1，32，0.05 Box pecPatch -6.225，-8，0.794 12.45 , 16, 0.05 Box pec MSLine -3.1125，-8，0.794 2.49 , -8 , 0.05 Box pecPort -3.1125，-16，-0.05 2.49 ,0, 0.894 RectangleAir -40，-40，-20 80，80，40 Box Vacumn一、新建文件、重命名、保存、环境设置。

（1）、菜单栏File>>save as,输入0841，点击保存。

（2）. 设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK。

（3）、设置模型单位：3D Modeler>Units选择mm ，点击OK。

（4）、菜单栏Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击OK。

二、建立微带天线模型(1)、插入模型设计（2）、重命名输入0841(3)点击创建GND,起始点：x:-14.05，y:-16，z:-0.05，dx:28.1,dy:32,dz:0.05修改名称为GND, 修改材料属性为 pec，(4)介质基片：点击，：x:-14.05，y:-16，z:0。

dx: 28.1，dy: 32，dz: 0.794，修改名称为Sub，修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色，透明度0.4。

基于HFSS矩形微带天线仿真与设计HFSS (High Frequency Structure Simulator) 是一种用于电磁场仿真的专业软件，可广泛应用于微波、射频和毫米波电路及天线设计领域。

本文将基于HFSS软件，对矩形微带天线进行仿真与设计。

1. 矩形微带天线的原理矩形微带天线是一种常用的微带天线结构，其原理是通过在基板上制作一块金属片，再将其与微带馈源相连，形成天线结构。

当微带馈源传输电磁波信号时，金属片将产生共振现象，从而辐射出电磁波信号，实现天线的信号发射与接收功能。

在进行矩形微带天线设计时，需要确定一系列设计参数，包括天线的长度、宽度、基底材料以及微带馈源的位置等。

这些设计参数将直接影响到天线的工作频率、频带宽度、增益以及阻抗匹配等性能指标。

在进行矩形微带天线的仿真时，首先需要在HFSS软件中建立天线的三维模型。

通过设置好天线的设计参数，如长度、宽度、基底材料等，并对微带馈源进行建模。

接着，对天线的工作频率范围进行设置，进行频域分析，并评估天线的频率响应、阻抗匹配、波传输等性能指标。

根据仿真结果对天线设计参数进行优化，以满足设计要求。

通过HFSS仿真，可以获得矩形微带天线的频率响应曲线。

该曲线反映了天线在不同频率下的辐射性能，包括驻波比、增益、辐射模式等。

通过对频率响应曲线的分析，可以确定天线的工作频率范围、频带宽度，并对天线的频率响应进行优化设计。

阻抗匹配是矩形微带天线设计中的重要问题，影响着天线与信号源之间的能量传输效率。

通过HFSS仿真，可以获取天线的输入阻抗参数，并进行阻抗匹配网络设计，以提高天线的能量利用率。

矩形微带天线的辐射模式是指天线在不同方向上的辐射功率分布情况。

通过HFSS仿真可以获取天线的辐射模式图，并分析天线的主辐射方向、辐射功率分布等，从而优化天线的辐射性能。

在进行矩形微带天线的仿真与设计过程中，需要不断对天线的设计参数进行调整与优化，以满足天线的性能指标要求。

基于HFSS矩形微带贴片天线的仿真设计
李艳;戴亚文
【期刊名称】《机电工程技术》
【年(卷),期】2010(039)010
【摘要】根据微带天线的辐射原理和实际修正,设计了一种谐振频率为7.55GHz 的矩形微带天线,利用Ansoff公司的HFSS10.0对其进行了建模并对其进行仿真,分析了天线的S参数图,驻波比以及方向图.仿真结果跟理论结果很吻合,证明了方法的可行性,同时也证明了HFSS是一种对微带天线有效的仿真工具.
【总页数】3页(P40-41,50)
【作者】李艳;戴亚文
【作者单位】武汉理工大学理学院,湖北武汉,430070;武汉理工大学理学院,湖北武汉,430070
【正文语种】中文
【中图分类】TN82
【相关文献】
1.矩形微带贴片天线的设计与仿真 [J], 韩团军
2.基于HFSS的不同形状微带贴片天线的仿真设计 [J], 张天瑜
3.基于HFSS的短路针加载微带贴片天线的仿真设计 [J], 侯宁;张天瑜
4.基于HFSS矩形微带天线仿真与设计 [J], 王琨;王茂丞;李宗泽;林昊晨
5.基于HFSS的电磁场仿真实验课堂设计 [J], 杨慧春;高晶敏;魏英;王丽霞;付晓辉
因版权原因，仅展示原文概要，查看原文内容请购买。

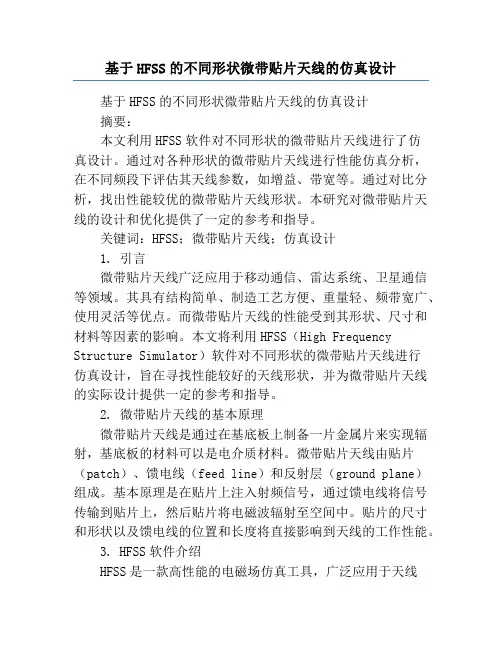

基于HFSS的不同形状微带贴片天线的仿真设计基于HFSS的不同形状微带贴片天线的仿真设计摘要：本文利用HFSS软件对不同形状的微带贴片天线进行了仿真设计。

通过对各种形状的微带贴片天线进行性能仿真分析，在不同频段下评估其天线参数，如增益、带宽等。

通过对比分析，找出性能较优的微带贴片天线形状。

本研究对微带贴片天线的设计和优化提供了一定的参考和指导。

关键词：HFSS；微带贴片天线；仿真设计1. 引言微带贴片天线广泛应用于移动通信、雷达系统、卫星通信等领域。

其具有结构简单、制造工艺方便、重量轻、频带宽广、使用灵活等优点。

而微带贴片天线的性能受到其形状、尺寸和材料等因素的影响。

本文将利用HFSS（High Frequency Structure Simulator）软件对不同形状的微带贴片天线进行仿真设计，旨在寻找性能较好的天线形状，并为微带贴片天线的实际设计提供一定的参考和指导。

2. 微带贴片天线的基本原理微带贴片天线是通过在基底板上制备一片金属片来实现辐射，基底板的材料可以是电介质材料。

微带贴片天线由贴片（patch）、馈电线（feed line）和反射层（ground plane）组成。

基本原理是在贴片上注入射频信号，通过馈电线将信号传输到贴片上，然后贴片将电磁波辐射至空间中。

贴片的尺寸和形状以及馈电线的位置和长度将直接影响到天线的工作性能。

3. HFSS软件介绍HFSS是一款高性能的电磁场仿真工具，广泛应用于天线设计、微波器件的仿真分析等方面。

它可以对各种类型的天线和微波器件进行三维模拟，通过输入几何参数和电磁性能参数，可以得到仿真结果和相应性能参数。

4. 不同形状微带贴片天线的仿真设计在本研究中，我们设计了三种不同形状的微带贴片天线，分别为矩形、圆形和椭圆形。

设计参数如下：矩形贴片天线：边长2cm，贴片材料为铜。

圆形贴片天线：直径2cm，贴片材料为铜。

椭圆形贴片天线：长轴4cm，短轴2cm，贴片材料为铜。

基于HFSS矩形微带天线仿真与设计引言一、HFSS介绍HFSS（High Frequency Structure Simulator），即高频结构模拟器，是由美国ANSYS 公司开发的一款专业的高频电磁场模拟软件，广泛应用于微波、射频和毫米波领域的电磁场分析与设计。

HFSS具有强大的仿真分析能力和友好的图形界面，在微带天线设计与分析领域有着广泛的应用。

二、矩形微带天线基本结构矩形微带天线通常由辐射片和衬底板两部分组成。

辐射片通常由金属片构成，形状可以是矩形、圆形、方形等，其大小与频率密切相关；衬底板可以采用介电常数较大的材料，如FR-4等。

辐射片与衬底板之间通过馈电位置（如微带线）连接。

在设计矩形微带天线时，需要考虑到辐射片的尺寸、馈电位置、地平板的大小等因素，以确保天线具有良好的频率特性。

三、HFSS仿真流程1. 建立模型：在HFSS软件中，首先需要建立矩形微带天线的三维模型。

通过绘制辐射片和衬底板的几何结构，设置材料参数和频率范围等，建立完整的仿真模型。

2. 设置边界条件：在建立完仿真模型后，需要设置合适的边界条件。

通常情况下，可以选择开放边界（PML）作为边界条件，以消除边界反射对仿真结果的影响。

3. 设置激励：在模型建立完成后，需要设置合适的激励方式。

根据具体的仿真需求，可以选择不同的激励方式，如电压激励、电流激励等。

4. 设定仿真参数：根据设计要求，设置合适的仿真参数，如频率范围、网格精度、求解器等。

这些参数的选择将直接影响仿真结果的准确性和计算速度。

5. 进行仿真计算：当所有仿真参数设置完毕后，即可进行仿真计算。

HFSS软件会根据设定的参数进行电磁场分析与计算，得到相应的仿真结果。

6. 仿真结果分析：根据得到的仿真结果，对矩形微带天线的性能进行分析，并进行必要的优化设计。

通过不断的仿真分析与优化设计，最终得到满足设计要求的微带天线结构。

四、矩形微带天线设计优化1. 辐射片大小优化：辐射片的大小直接影响着微带天线的工作频率。

HFSS矩形微带贴片天线的仿真设计报告HFSS（High Frequency Structure Simulator）是一种常用于高频电磁场仿真的软件，可用于设计和优化天线等高频器件。

本文将对矩形微带贴片天线的仿真设计进行详细分析和报告。

1.研究目的本次仿真设计旨在设计一种结构简单、性能优越的矩形微带贴片天线。

希望通过HFSS软件的仿真分析，优化天线的频率特性、增益和辐射方向性。

2.设计细节首先，选择一种合适的基底材料和贴片形状。

常用的基底材料有FR-4、Rogers等，贴片形状一般选择矩形。

基于实际需求和设备限制，确定天线的工作频率范围和增益要求。

其次，根据工作频率计算出天线的尺寸。

根据微带天线的原理，通过公式计算出贴片的长度、宽度和介电常数。

可以利用尺寸调整和电气长度来调整频率响应和阻抗匹配。

然后，进行天线的仿真设计。

在HFSS软件中，建立仿真模型并进行电磁场分析。

可以通过调整尺寸、形状和介电常数等参数，优化天线的性能指标。

可以通过频率扫描和图形分析等方法，获得天线的频率响应、辐射特性、增益和辐射方向性等。

最后，评估和优化设计结果。

根据仿真结果对天线的性能进行评估，并进行合理的优化调整。

可以根据需求对天线的尺寸、形状和工艺参数进行调整，以达到最佳的性能指标。

3.仿真结果与分析通过分析仿真结果，可以总结出矩形微带贴片天线的设计优缺点：优点：1)结构简单，制造工艺成熟，易于实现和集成；2)在工作频率范围内具有较高的增益和辐射方向性；3)相对比较小的尺寸，适合应用于小型设备和多天线系统中。

缺点：1)工作频率受贴片尺寸和介电常数的影响较大，需要精确的尺寸控制和阻抗匹配设计。

4.结论与展望本文基于HFSS软件进行了矩形微带贴片天线的仿真设计和分析。

通过优化调整尺寸、形状和介电常数等参数，设计出了一种具有较高增益和辐射方向性的天线结构。

仿真结果表明，该设计满足了实际需求和性能指标。

然而，本文的仿真设计还存在一些改进空间。

基于HFSS矩形微带贴片天线的仿真设计报告矩形微带贴片天线的仿真设计实验目的：运用HFSS的仿真能力对矩形微带天线进行仿真实验内容：矩形微带天线仿真：工作频率7.55GHz天线结构尺寸如表所示：名称起点尺寸类型材料Sub -14.05，-16，0 28.1，32，0.794 Box Rogers 5880 （tm）GND -14.05，-16，-0.0528.1，32，0.05 Box pecPatch -6.225，-8，0.794 12.45 , 16,0.05Box pecMSLine -3.1125，-8，0.794 2.49 , -8 ,0.05Box pecPort -3.1125，-16，-0.052.49 ,0, 0.894 RectangleAir -40，-40，-20 80，80，40 Box Vacumn 一、新建文件、重命名、保存、环境设置。

（1）、菜单栏File>>save as,输入0841，点击保存。

（2）. 设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK。

（3）、设置模型单位：3D Modeler>Units选择mm ，点击OK。

（4）、菜单栏Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击OK。

二、建立微带天线模型(1)、插入模型设计（2）、重命名输入0841(3)点击创立GND,起始点：x:-14.05，y:-16，z:-0.05，dx:28.1,dy:32,dz:0.05修改名称为GND, 修改材料属性为 pec，(4) 介质基片：点击，：x:-14.05，y:-16，z:0。

dx: 28.1，dy: 32，dz: 0.794，修改名称为Sub，修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色，透明度0.4。

基于HFSS矩形微带天线仿真与设计HFSS（高频结构模拟软件）是一种专业的电磁场仿真软件，可以用于电磁场分析和天线设计。

在通信领域，天线设计是非常重要的工作，而微带天线是一种常用的天线结构之一。

本文将基于HFSS软件对矩形微带天线进行仿真与设计，以探讨其性能和特点。

矩形微带天线是一种常见的微带天线结构，其结构简单、制作方便，并且在通信系统中有着广泛的应用。

矩形微带天线的主要结构是由金属贴片和衬底组成，金属贴片通常被设计成矩形或正方形，可以直接在PCB（Printed Circuit Board）板上加工制作。

由于其结构简单并且性能良好，所以矩形微带天线备受研究者的关注。

在HFSS软件中进行微带天线的仿真与设计，需要按照以下步骤进行：1. 建立仿真模型：首先需要建立微带天线的三维模型，包括金属贴片和衬底。

在HFSS软件中，可以通过绘制结构、设置材料参数、定义边界条件等步骤来完成模型的建立。

2. 定义仿真参数：在建立好仿真模型后，需要定义仿真的频率范围、激励方式、网格密度等参数，以确保仿真的准确性和有效性。

3. 进行仿真分析：在设置好仿真参数后，可以进行频域分析或时域分析，得到微带天线的S参数、辐射场分布等重要信息，从而评估微带天线的性能。

4. 优化设计：根据仿真结果，可以对微带天线的结构参数进行调整和优化，以获得更好的性能指标，比如增益、带宽、驻波比等。

通过以上步骤，可以在HFSS软件中对矩形微带天线进行全面的仿真与设计，为微带天线的工程应用提供良好的设计基础和技术支持。

接下来，将从两个方面对基于HFSS的矩形微带天线仿真与设计进行详细介绍。

第一、HFSS仿真分析在HFSS软件中对矩形微带天线进行仿真分析，主要是评估其性能指标和辐射特性。

常见的性能指标包括带宽、增益、辐射方向图、驻波比等。

对于微带天线的带宽来说，是一个很重要的性能指标。

带宽的宽窄直接关系到天线的频率覆盖范围，在通信系统中有着重要的应用。

基于HFSS矩形微带天线仿真与设计HFSS（High Frequency Structure Simulator）是一种基于有限元法的高频电磁场仿真软件，常用于微带天线的仿真与设计。

微带天线是一种常见的高频天线，广泛应用于通信系统、雷达系统、航天航空领域等。

HFSS软件可以通过电磁场分析和仿真，帮助工程师进行微带天线的设计和优化。

以下是基于HFSS矩形微带天线仿真与设计的一般流程：1. 几何设计：确定微带天线的基本结构和尺寸。

对于矩形微带天线，需要确定矩形天线的长度和宽度。

2. 设置材料参数：选择合适的材料参数，包括介电常数和损耗 tangent。

3. 建立模型：使用HFSS软件中的设计工具，绘制微带天线的三维几何模型。

4. 设置边界条件：为模型设置适当的边界条件，包括射频端口（端口的位置和大小）和地面端口。

5. 网格划分：根据模型的尺寸和几何形状，进行网格划分。

合理的网格划分可以提高仿真结果的准确性和仿真速度。

6. 应用激励：给模型应用合适的电磁激励条件，电源电流或电压。

7. 运行仿真：通过HFSS软件运行电磁场仿真，得到微带天线的频率响应、辐射图案等关键参数。

8. 优化设计：根据仿真结果，对微带天线的参数进行优化。

可以通过调整天线的尺寸或形状，改变天线的工作频率和增益。

9. 评估性能：通过仿真结果评估微带天线的性能，包括工作频率带宽、谐振频率、辐射效率和辐射模式等。

10. 进行实验验证：对设计好的微带天线进行实际制造和测试，验证仿真结果的准确性。

HFSS矩形微带天线的仿真与设计流程主要包括几何设计、设置材料参数、建立模型、设置边界条件、网格划分、应用激励、运行仿真、优化设计、评估性能和实验验证。

通过HFSS软件的仿真和优化，可以帮助工程师设计出高性能的矩形微带天线。

基于HFSS矩形微带贴片天线的仿真设计-、新建文件、重命名、保存、环境设置。

(1) 、菜单栏File»save as,输入Antenna,点击保存。

(2).设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK。

(3)、设置模型单位：3D Modeler>Units 选择mm，点击OK。

(4)、菜单栏Tools»Options>>Modeler Options,勾选"Edit properties of new pri ”,点击OK。

建立微带天线模型Sf W41Vhi t |Ev«l i Qftttdl ¥D«1CTkptLi9in"ordintl 吉GlebaFoil ti DBL o B o■■O M魯Oto * …ISlEt2S 1M 2& iwttiit32—321--Q 05■-Q CO**修改名称为GND，修改材料属性为pec ,LJCwhna | I修改名称为Sub,修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色透明度0.4。

⑴点击创建GND起始点：x:0 , y:0 , z:-0.79 dx:28.1,dy:32,dz:-0.05ITIN1fT11 11Or a rht * 般z心lh ■>!看fi...UnTruiiptrtiit.0 21Ut4"«hljr厂厂厂厂厂厂厂厂(2)介质基片：点击，:x:0，y:0，z:0。

dx: 28.1，dy: 32，dz: - 0.794，点击OK(3) 建立天线模型patch , 匚gag]C^crdiMlt .7 03 #812 «5-»TSi m命名为patch ，点击OK£弹・・^扌 ikt-lir iIMSLine,dx:2.46 , dy: 8 , dz: 0.05 ,点击： ,x:7.03,y: 8, z:0,dx: 12.45 , dy: 16 , dz: 0.05(4)建立天线模型微带线点击：,x:10.13,y: 0, ,z: 0V AI IP«ICTiptLMCcMtniCrtktitBtiGUbtlPtiili m10 13 H 0』p> 10 1A d 0t 炸■A tIStnB MA MZSi r«4 «0 ffiM命名为MSLine,材料pec,透明度0.4班“啊叶¥Dwfcripti Mt R4*4-«JyKi lEUn.r V^lerial■p -W**p«*厂 lEkiidltF厂Ori GlobdLr B«4*lr厂r Ccl^T* Edit rTrimjspw*»t0 *r选中 Patch 和 MSLine,点击 Modeler>Boolean>Unite(5)、建立端口。

基于HFSS矩形微带天线仿真与设计HFSS（High Frequency Structure Simulator）是由安捷伦（Ansys）公司开发的一款高频电磁仿真软件，主要用于分析和设计高频、射频和微波器件。

在无线通信领域中，微带天线是一种常用的天线类型，具有结构简单、制作工艺方便等优点，因此在各种无线通信系统中得到广泛应用。

矩形微带天线是一种常见的微带天线形式，其结构简单，易于制作。

它主要由导线带、底座和贴片构成。

导线带通常是由金属材料制成，贴片是指附在底座上的绝缘材料，贴片的尺寸和形状决定着微带天线的频率特性。

HFSS软件可以通过建立几何模型、定义材料属性和设置边界条件等步骤来对矩形微带天线进行仿真。

需要根据实际要设计的微带天线的尺寸和形状，在软件中建立一个几何模型。

然后，根据天线的材料特性，设置相应的材料属性。

接下来，需要定义天线的边界条件，例如接地平面和边界面的特性等。

然后，软件会自动求解出微带天线的电磁场分布和频率特性。

根据仿真结果，可以优化天线的设计参数，以达到所要求的性能指标。

对于矩形微带天线来说，设计的关键参数主要有频率、带宽、辐射方向图和增益等。

通过HFSS软件的仿真和优化，可以为设计者提供参考和指导，帮助其快速实现设计目标。

可以通过调整天线的尺寸和形状来实现所需的工作频率；通过优化导线带和贴片的尺寸和位置，可以增加微带天线的带宽；通过调整导线带的长度和宽度，可以改变微带天线的辐射方向图和增益。

通过不断调整和优化，最终得到满足需求的微带天线设计。

通过HFSS软件的矩形微带天线仿真与设计，可以准确分析天线的电磁场分布和频率特性，帮助设计者优化天线的尺寸和形状，实现所需的性能指标。

这种仿真与设计方法既提高了天线设计的效率，又降低了开发成本，对于无线通信系统的设计和建设具有重要意义。

基于HFSS矩形微带天线仿真与设计【摘要】本文基于HFSS软件，对矩形微带天线进行仿真与设计，通过分析HFSS仿真原理和矩形微带天线设计原理，提出了HFSS仿真与设计流程。

对参数进行优化分析，进行性能评估与实验结果比对。

最后总结了HFSS矩形微带天线的仿真与设计，展望未来研究方向，探讨研究成果的应用前景。

该研究意义重大，可以为微带天线的设计与应用提供重要参考，推动通信领域的发展。

【关键词】矩形微带天线、HFSS仿真、设计、原理、流程、参数优化、性能评估、实验结果、总结、展望、研究成果、应用。

1. 引言1.1 研究背景矩形微带天线是一种常见的微波天线类型，在通信领域有着广泛的应用。

随着通信技术的发展和应用，对天线设计的要求也越来越高。

研究人员对矩形微带天线的性能进行优化和改进，以满足不同应用场景的需求。

在这种背景下，基于HFSS仿真技术的矩形微带天线设计成为了一个热门的研究方向。

HFSS是一种常用的高频电磁场仿真软件，能够较为准确地模拟微波元器件的电磁场分布和特性。

通过HFSS仿真可以快速评估不同设计参数对矩形微带天线性能的影响，为设计优化提供有力支撑。

本研究旨在通过HFSS仿真与设计，对矩形微带天线进行参数优化分析，并对其性能进行评估与实验验证。

通过探究HFSS矩形微带天线的仿真与设计流程，为进一步优化微波天线设计提供参考。

本研究将结合理论分析与实验结果，总结HFSS矩形微带天线的仿真与设计经验，并展望未来对矩形微带天线设计的进一步研究方向。

1.2 研究意义通过对矩形微带天线的仿真与设计研究，可以深入理解天线的工作原理和特性，为设计更加优秀的微带天线提供理论支持。

通过参数优化分析和性能评估，可以提高矩形微带天线的性能，并且在实际工程中实现更好的应用效果。

矩形微带天线的仿真与设计研究也有助于推动天线技术的发展，促进通信技术的进步和应用场景的拓展。

本文研究的矩形微带天线仿真与设计对于推动通信技术和天线技术的发展具有重要的意义，有助于提高微带天线的性能和应用效果，同时也为相关领域的研究和实际应用提供了理论支持和实用价值。

基于H F S S矩形微带贴片天线的仿真设计实验目的：运用HFSS的仿真能力对矩形微带天线进行仿真实验内容：矩形微带天线仿真：工作频率7.55GHz天线结构尺寸如表所示：名称起点尺寸类型材料Sub 0，0，0 28.1，32，-0.79 Box Rogers 5880（tm）GND 0，0，-0.79 28.1，32，-0.05Box pecPatch 7.03 , 8 , 0 12.45 , 16,0.05Box pecMSLine 10.13,0,-0.79 2.49 , 8 ,0.05Box pecPort 10.13,0,-0.792.49 ,0, 0.89 RectangleAir -5,-5,-5.79 38.1 , 42,10.79Box Vacumn一、新建文件、重命名、保存、环境设置。

（1）、菜单栏File>>save as,输入Antenna，点击保存。

（2）. 设置激励终端求解方式：菜单栏HFSS>Solution type>Driven Termin ，点击OK。

（3）、设置模型单位：3D Modeler>Units选择mm ，点击OK。

（4）、菜单栏Tools>>Options>>Modeler Options,勾选”Edit properties of new pri”, 点击OK。

二、建立微带天线模型(1)点击创建GND,起始点：x:0，y:0，z:-0.79，dx:28.1,dy:32,dz:-0.05修改名称为GND, 修改材料属性为 pec，(2)介质基片：点击，：x:0，y:0，z:0。

dx: 28.1，dy: 32，dz: - 0.794，修改名称为Sub，修改材料属性为Rogers RT/Duriod 5880，修改颜色为绿色，透明度0.4。

点击OK(3) 建立天线模型patch，点击，x:7.03,y: 8, z:0 ，dx: 12.45，dy: 16，dz: 0.05命名为patch，点击OK。

基于HFSS的不同形状微带贴片天线的仿真设计一、本文概述随着无线通信技术的快速发展，天线作为无线通信系统的关键组成部分，其性能对整个系统的性能具有决定性的影响。

微带贴片天线作为一种常见的天线类型，因其体积小、重量轻、易于集成和制造成本低等优点，在无线通信、雷达、卫星通信等领域得到了广泛应用。

微带贴片天线的性能受到其形状、尺寸、介质基板等因素的影响，如何设计出具有优良性能的微带贴片天线成为了研究的热点。

本文旨在利用高频结构仿真器（HFSS）这一强大的电磁仿真工具，对不同形状微带贴片天线的性能进行仿真研究。

我们将对微带贴片天线的基本理论进行简要介绍，包括其工作原理、主要参数和性能评价指标等。

我们将设计并仿真几种不同形状（如圆形、方形、矩形、椭圆形等）的微带贴片天线，分析它们的性能特点，包括回波损耗、带宽、增益、方向性等。

我们将根据仿真结果，对不同形状微带贴片天线的性能进行比较和评价，以期为实际的天线设计提供有益的参考和指导。

通过本文的研究，我们期望能够为微带贴片天线的设计提供新的思路和方法，推动其在无线通信领域的应用和发展。

我们也期望通过本文的研究，能够加深对微带贴片天线性能影响因素的理解，为其他类型天线的设计提供借鉴和启示。

二、软件介绍及其在天线设计中的应用HFSS（High Frequency Structure Simulator）是由美国Ansoft 公司开发的一款三维电磁仿真软件，专门用于模拟分析高频结构中的电磁场问题。

该软件采用有限元法（FEM）进行求解，能够准确模拟包括微带天线在内的各种高频无源器件的三维电磁特性。

HFSS以其强大的仿真能力和广泛的适用性，在天线设计、微波电路、高速互连、电磁兼容等领域得到了广泛应用。

天线性能分析：通过HFSS，设计师可以分析天线的辐射性能，包括方向图、增益、效率等关键指标。

这对于优化天线设计，提高其性能至关重要。

天线结构优化：HFSS允许用户自由定义天线的几何形状和材料属性，通过参数化扫描和优化算法，找到最优的天线结构，从而提高其性能。
