浅析尼龙6生产工艺技术分析

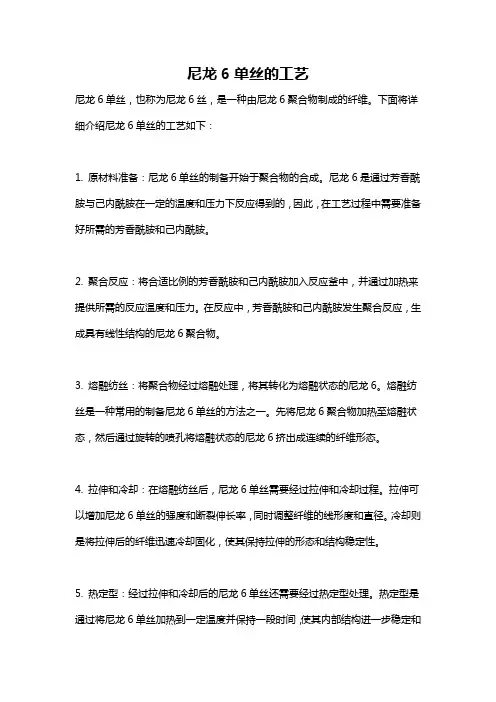

尼龙6单丝的工艺尼龙6单丝，也称为尼龙6丝，是一种由尼龙6聚合物制成的纤维。

下面将详细介绍尼龙6单丝的工艺如下：1. 原材料准备：尼龙6单丝的制备开始于聚合物的合成。

尼龙6是通过芳香酰胺与己内酰胺在一定的温度和压力下反应得到的，因此，在工艺过程中需要准备好所需的芳香酰胺和己内酰胺。

2. 聚合反应：将合适比例的芳香酰胺和己内酰胺加入反应釜中，并通过加热来提供所需的反应温度和压力。

在反应中，芳香酰胺和己内酰胺发生聚合反应，生成具有线性结构的尼龙6聚合物。

3. 熔融纺丝：将聚合物经过熔融处理，将其转化为熔融状态的尼龙6。

熔融纺丝是一种常用的制备尼龙6单丝的方法之一。

先将尼龙6聚合物加热至熔融状态，然后通过旋转的喷孔将熔融状态的尼龙6挤出成连续的纤维形态。

4. 拉伸和冷却：在熔融纺丝后，尼龙6单丝需要经过拉伸和冷却过程。

拉伸可以增加尼龙6单丝的强度和断裂伸长率，同时调整纤维的线形度和直径。

冷却则是将拉伸后的纤维迅速冷却固化，使其保持拉伸的形态和结构稳定性。

5. 热定型：经过拉伸和冷却后的尼龙6单丝还需要经过热定型处理。

热定型是通过将尼龙6单丝加热到一定温度并保持一段时间，使其内部结构进一步稳定和固定。

热定型温度和时间的选择会直接影响到单丝的性能和工艺特性。

6. 切割和包装：热定型后的尼龙6单丝会经过切割，将连续的纤维形态切成所需的长度。

然后，将切割好的尼龙6单丝进行包装，以便储存和运输。

尼龙6单丝的工艺过程主要包括原材料准备、聚合反应、熔融纺丝、拉伸和冷却、热定型、切割和包装等步骤。

通过这些工艺过程，可以将尼龙6聚合物转化为尼龙6单丝，获得具有良好力学性能和结构特征的尼龙6纤维产品。

同时，工艺过程中的参数选择及控制也会对尼龙6单丝的质量和性能产生重要影响。

因此，在实际生产中，需要根据所需的产品要求和实际工艺条件来进行合理的工艺设计和操作控制。

煤制尼龙6生产工艺流程
煤制尿素是一种重要的煤化工工艺,主要步骤如下:
1. 煤气化: 将煤在高温高压下气化,生成一氧化碳和氢气的混合气体。

2. 转化反应: 通过催化剂作用,将一氧化碳与水蒸汽进行转化反应,生成氢气和二氧化碳。

3. 二氧化碳除去: 用溶液将产物气中的二氧化碳吸收掉,留下富氢气体。

4. 氨合成: 以富氢气为原料,通过氨合成反应生产氨。

5. 尿素合成: 将氨与二氧化碳在高温高压下合成尿素。

6. 尿素浓缩: 采用真空蒸发或结晶等方法浓缩尿素溶液。

7. 尿素粉体化: 将浓缩的尿素溶液通过喷雾干燥或压滤等方式制备尿素粉体产品。

尿素是重要的基本化工原料,可以用于生产尼龙6树脂、医药中间体、肥料等产品。

尼龙6树脂是通过尿素与己內酰胺开环缩合聚合而制得。

尼龙6注塑工艺参数一、材料准备1. 尼龙6颗粒2. 碳酸钙3. 硬脂酸锌4. 抗氧剂二、注塑机调试1. 清洁注塑机，确保无杂质。

2. 调整注射速度和压力，根据产品要求确定合适的参数。

3. 调整模具温度，确保温度均匀。

4. 根据产品要求设置冷却时间和保压时间。

三、模具准备1. 清洁模具，确保无杂质。

2. 计算出合适的射出量和射出压力。

3. 调整模具温度，根据产品要求确定合适的温度。

4. 安装好模具并进行试模。

四、生产工艺流程1. 开始生产前，将所有材料称量并混合均匀。

2. 将混合后的材料放入注塑机中，并调整好参数。

3. 开始注塑生产，确保产品质量符合要求。

4. 每隔一段时间清洁模具和注塑机，并检查产品质量是否受到影响。

五、工艺参数设置1. 注射速度：一般为每秒5~10毫米。

2. 射出压力：一般为50~100MPa。

3. 模具温度：一般为220~250℃。

4. 冷却时间：根据产品要求确定。

5. 保压时间：一般为5~20秒。

六、工艺注意事项1. 材料混合均匀，避免杂质进入注塑机和模具中。

2. 注塑机和模具要定期清洁，确保无杂质。

3. 调整好参数后进行试模，确保产品质量符合要求。

4. 生产过程中要及时检查产品质量，并进行调整和改进。

七、工艺优化建议1. 适当增加注射速度和射出压力，可以提高生产效率。

2. 增加碳酸钙的添加量可以降低成本并提高产品硬度。

3. 增加硬脂酸锌的添加量可以提高产品的耐热性能。

4. 在材料中添加抗氧剂可以提高产品的耐候性能。

尼龙6萃取工艺尼龙6（聚己内酰胺）是一种重要的合成纤维材料，广泛应用于纺织、塑料、橡胶等领域。

尼龙6的生产工艺中，萃取是一个关键的步骤，它能够有效提取尼龙6原料中的有用成分，并去除杂质，从而得到高纯度的尼龙6。

尼龙6的萃取工艺主要包括以下几个步骤：1. 原料准备：选择优质的尼龙6原料，通常为尼龙6废料或废纱，经过清洗、破碎等处理，使其达到适合萃取的状态。

2. 萃取剂选择：根据尼龙6原料的特性和要求，选择合适的萃取剂。

常用的萃取剂有酸性溶液、碱性溶液、有机溶剂等。

3. 溶解反应：将尼龙6原料与萃取剂进行反应，使其溶解在萃取剂中。

在这一步骤中，温度、压力和反应时间等条件需要严格控制，以确保反应的顺利进行。

4. 相分离：经过溶解反应后，尼龙6溶液中的有用成分和杂质会形成两个不同的相。

通过调整温度、压力和pH值等条件，使两个相分离。

5. 溶剂回收：将分离后的有机相和水相进行分离，并对有机相进行回收。

通常采用蒸馏、浓缩等方法进行溶剂回收，以减少资源浪费。

6. 结晶析出：将回收后的有机相进行冷却或加入结晶剂，使尼龙6成分结晶析出。

通过过滤、洗涤等处理，得到纯净的尼龙6结晶。

7. 干燥和粉碎：将尼龙6结晶进行干燥处理，去除水分。

然后进行粉碎，得到符合要求的尼龙6产品。

尼龙6萃取工艺的关键在于控制好各个步骤中的条件和参数，以确保产品质量和产量。

同时，还需要注意环保问题，在工艺设计中采用节能减排的措施，减少对环境的影响。

尼龙6萃取工艺的发展也面临一些挑战和机遇。

随着科技的进步和工艺的改进，新型的萃取剂和新工艺不断涌现，使得尼龙6的生产更加高效和环保。

同时，尼龙6的需求也在不断增长，对工艺技术提出了更高的要求。

总之，尼龙6萃取工艺是生产高纯度尼龙6的重要环节。

通过合理选择萃取剂、控制各个步骤中的条件和参数，可以得到优质的尼龙6产品。

未来随着技术的不断发展，尼龙6萃取工艺将会迎来更大的发展空间。

尼龙6切片生产工艺尼龙6切片是一种常见的塑料产品，广泛应用于机械制造、汽车零部件、电子设备等领域。

下面将介绍尼龙6切片的生产工艺。

首先，尼龙6切片的生产主要分为原料准备、熔融挤出和切割加工三个步骤。

原料准备是指将尼龙6颗粒按一定比例混合，并加入一定比例的增强剂和填料。

这些原料通常是通过设备自动配料，然后进行搅拌均匀，确保原料的质量和比例合理。

熔融挤出是将混合好的原料送入挤出机中。

首先，将原料送入一个预熔合槽中，通过加热和搅拌使其充分熔融，并保持在一定温度。

然后，将熔融的原料送入挤出机的螺杆内部，通过螺杆旋转和加热，把原料加热、熔融和混合均匀。

最后，将熔融的尼龙6物料从模头中挤出，形成连续的尼龙6切片。

切割加工是将挤出的尼龙6切片进行切割，使其达到所需的长度和形状。

通常使用切片机进行切割，切割速度根据需求进行调整。

切割完成后，对切片进行检查，检查其表面是否平整，是否有明显的缺陷。

在整个生产过程中，关键的环节是熔融挤出。

通过合理的加热、搅拌和挤出参数的控制，确保尼龙6原料能够充分熔融、混合均匀，并且能够稳定地挤出。

同时，该工艺也需要控制挤头的温度和形状，以确保挤出的切片达到所需的质量和尺寸要求。

另外，尼龙6切片生产中还有一些辅助工艺。

例如，挤出过程中常使用水冷却，使挤出的切片迅速降温。

同时，还可以使用拉伸和收缩设备，对切片进行拉伸或收缩，以达到特定的物理性能要求。

总结一下，尼龙6切片的生产工艺包括原料准备、熔融挤出和切割加工三个步骤。

通过控制熔融挤出条件和切割过程，可以生产出质量稳定、尺寸准确的尼龙6切片。

这些切片可以广泛应用于机械制造、汽车零部件、电子设备等领域。

尼龙6染色工艺探讨尼龙6是一种常见的合成纤维，具有良好的耐久性和抗变形性能。

在使用尼龙6纤维制作服装和家居用品时，染色是一个重要的工艺环节。

下面将讨论尼龙6染色的工艺以及影响染色效果的因素。

预处理是为了去除尼龙6纤维表面的污垢和残留物，以保证染色效果的均匀和稳定性。

常用的预处理方法包括清洗、漂白和退色。

清洗主要是去除尼龙6纤维表面的油污和污垢，漂白是主要针对颜色的浅化或去除，退色是将已染色的尼龙6纤维恢复到白色。

染色是将预处理后的尼龙6纤维浸入染液中，使染料与纤维发生反应，达到均匀上色的目的。

常见的染色方法有半浸染、全浸染和印花染色。

半浸染是将一部分纤维浸入染液中，使染料与纤维表面结合。

全浸染是将所有纤维完全浸泡在染液中，使染料均匀分布在纤维内部。

印花染色是通过激光或热转移技术将染料印在尼龙6纤维上。

后处理是为了固定染料，提高尼龙6纤维的耐久性和抗变形性能。

常见的后处理方法包括蒸汽固色、热固色和化学固色。

蒸汽固色对染料的温度和湿度有一定要求，可以提高染色的牢度。

热固色是通过与纤维中的染料分子之间的化学反应，使染料牢度更高。

化学固色是通过添加化学药剂，使染料与纤维结合更牢固。

尼龙6染色效果受到多种因素的影响，主要包括染料、染色工艺和纤维特性。

染料的选择应根据尼龙6纤维的特点，如耐温性、耐酸碱性和光稳定性等进行合理选择。

工艺条件的控制也很重要，包括染色温度、染色时间和染色液浓度等。

此外，尼龙6纤维的表面形态和结构也会影响染色效果。

较光滑的纤维表面有利于染料与纤维结合，而纤维内部的孔隙结构可能会影响染料的扩散和分布。

因此，在尼龙6的染色工艺中，需要根据染料、工艺和纤维特性等因素进行合理的选择和调整，以达到理想的染色效果。

只有经过精心设计和控制，才能使尼龙6产品在染色过程中保持优良的性能，并达到美观、耐久的染色效果。

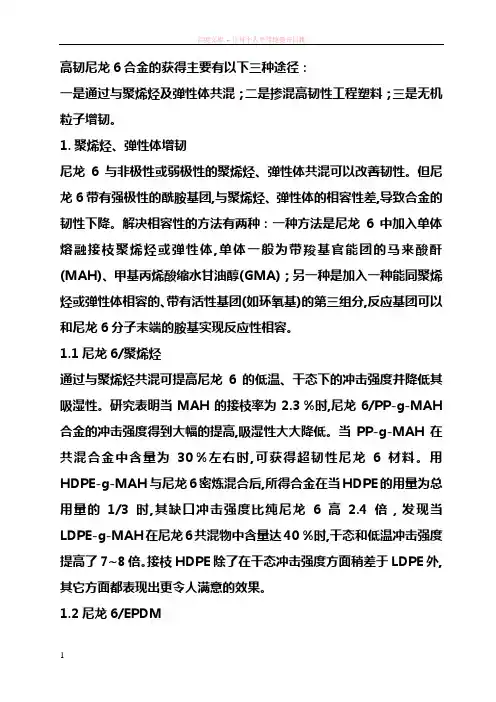

高韧尼龙6合金的获得主要有以下三种途径：一是通过与聚烯烃及弹性体共混；二是掺混高韧性工程塑料；三是无机粒子增韧。

1.聚烯烃、弹性体增韧尼龙6与非极性或弱极性的聚烯烃、弹性体共混可以改善韧性。

但尼龙6带有强极性的酰胺基团,与聚烯烃、弹性体的相容性差,导致合金的韧性下降。

解决相容性的方法有两种：一种方法是尼龙6中加入单体熔融接枝聚烯烃或弹性体,单体一般为带羧基官能团的马来酸酐(MAH)、甲基丙烯酸缩水甘油醇(GMA)；另一种是加入一种能同聚烯烃或弹性体相容的、带有活性基团(如环氧基)的第三组分,反应基团可以和尼龙6分子末端的胺基实现反应性相容。

1.1尼龙6/聚烯烃通过与聚烯烃共混可提高尼龙6的低温、干态下的冲击强度并降低其吸湿性。

研究表明当MAH的接枝率为2.3%时,尼龙6/PP-g-MAH 合金的冲击强度得到大幅的提高,吸湿性大大降低。

当PP-g-MAH在共混合金中含量为30%左右时,可获得超韧性尼龙6材料。

用HDPE-g-MAH与尼龙6密炼混合后,所得合金在当HDPE的用量为总用量的1/3时,其缺口冲击强度比纯尼龙6高2.4倍，发现当LDPE-g-MAH在尼龙6共混物中含量达40%时,干态和低温冲击强度提高了7~8倍。

接枝HDPE除了在干态冲击强度方面稍差于LDPE外,其它方面都表现出更令人满意的效果。

1.2尼龙6/EPDM1976年,美国Du Pont公司用EPDM改性尼龙,首先开发了超韧尼龙Zetel ST。

通过EPR、EPDM等接枝MAH来改善聚烯烃弹性体与尼龙6的界面粘接性,所制得合金冲击强度基本在1000J/m左右。

采用PE-g-MAH为相容剂的超韧尼龙6/EPDM合金。

研究环氧化EPDM （eEPDM)和尼龙6的反应挤出体系,结果发现尼龙6/eEPDM(76/24)体系冲击强度为纯尼龙6的18倍,主要原因是环氧化基团能与尼龙6末端基团形成接枝共聚物。

将尼龙6与EPDM、SMA(MA含量14%)共混,结果表明尼龙6/EPDM/SMA(68∶22∶10)合金冲击强度比纯尼龙6提高了14倍,且热变形温度也有所提高。

pa6尼龙加纤生产工艺
PA6尼龙（聚酰胺6）加纤是一种常用的高性能工程塑料，具
有优异的机械性能和耐磨性能，广泛应用于汽车、电子、机械等领域。

PA6尼龙加纤的生产工艺主要包括以下几个步骤：
1. 原料准备：首先需要准备好尼龙6树脂、玻璃纤维等加纤材料。

树脂需要经过干燥处理，以确保制品的质量。

2. 材料熔融：将尼龙6树脂和玻璃纤维按一定比例投放到注塑机的喂料口中，通过加热和挤出机构使其熔化。

3. 注射成型：熔融的尼龙6树脂通过注塑机的射出系统注入模具中，经过一定的压力和温度使其充分填充模具腔内。

4. 冷却固化：注射成型后，通过冷却装置使尼龙6树脂迅速冷却固化，形成固态产品。

5. 产品处理：将冷却固化的尼龙6加纤制品取出模具，进行脱模、剪断等后续处理。

6. 检验和测试：对产品进行外观质量、尺寸精度、物理力学性能等方面的检验和测试，以确保产品符合要求。

7. 包装和存储：合格的尼龙6加纤制品经过清洁、干燥后进行包装，防止受潮、变形等损坏，然后存放在干燥通风的仓库中。

总结起来，PA6尼龙加纤的生产工艺包括原料准备、材料熔融、注射成型、冷却固化、产品处理、检验和测试、包装和存储等步骤。

这些步骤需要严格控制工艺参数和操作技术，以确保制品的质量和性能。

锦纶6工艺技术锦纶6是一种合成纤维，也称尼龙6。

它是由巴斯夫公司于1930年代末利用合成聚合物技术开发出来的。

锦纶6具有优异的物理和化学性质，使其成为一种广泛用于纺织、汽车、电子、医疗和建筑等领域的重要材料。

锦纶6的工艺技术是指将锦纶6纤维从原料到最终产品的生产过程中所需的工艺和技术。

下面将介绍锦纶6工艺技术的主要环节。

首先，锦纶6的生产过程始于巴斯夫公司自有的锦纶6原料生产厂。

在原料生产过程中，通过聚合物化学反应，将巴斯夫公司独特的尼龙6制造工艺应用于原料合成，以确保最终产品的高质量和稳定性。

接下来，原料会被运送到纺纱厂。

在纺纱过程中，锦纶6的原料经过熔化和挤出，形成连续的纤维流。

这些纤维流经过拉伸和冷却，最终形成锦纶6纤维。

纺纱工艺技术的关键是控制纤维的拉伸程度和冷却速度，以确保锦纶6纤维的尺寸和力学性能符合要求。

然后，锦纶6纤维被送到纺织厂进行织造。

在织造过程中，锦纶6纤维经过预处理，如布车、染色和整理，然后通过织造机织成各种形式的织物。

织造技术的关键是控制纤维的密度、织物的结构和纤维的排列方式，以满足不同应用领域对织物性能的要求。

最后，经过织造的锦纶6织物可以进行后续的加工和整理。

这些加工和整理包括热定型、印花、涂层和涂覆等工艺，以进一步改善织物的性能和外观。

加工和整理技术的关键是选择合适的材料和工艺参数，以达到预期的效果。

总之，锦纶6工艺技术是锦纶6纤维从原料到最终产品的生产过程中所需的工艺和技术。

通过合理的原料制备、纺纱、织造和后续加工等环节，可以制备出高质量和多功能的锦纶6产品，满足不同领域的需求。

随着科学技术的不断进步，锦纶6工艺技术也将不断创新和发展，为人们的生活和工作带来更多的便利和舒适。

尼龙6注塑加工工艺PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。

熔化温度：230~280C，对于增强品种为250~280C。

模具温度：80~90C。

模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。

对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。

对于薄壁的，流程较长的塑件也建议施用较高的模具温度。

增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。

如果壁厚大于3mm，建议使用20~40C的低温模具。

对于玻璃增强材料模具温度应大于80C。

注射压力：一般在750~1250bar之间（取决于{TodayHot}材料和产品设计）。

注射速度：高速（对增强型材料要稍微降低）。

流道和浇口: 由于PA6的凝固时间很短，因此浇口的位置非常重要。

浇口孔径不要小于0.5*t （这里t为塑件厚度）。

如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。

如果用潜入式浇口，浇口的最小直径应当是0.75mm。

化学和物理特性:PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。

它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。

因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。

为了提高PA6的机械特性，经常加入各种各样的改性剂。

玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。

对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。
