微型断路器(MCB)知识培训

mccb原理
MCCB，全称热磨断路器（Molded Case Circuit Breaker），是一种用于
控制电流流动的开关装置，通常用于控制和保护电路。

它的工作原理基于电磁力和热释放机制。

当电流超出设定的额定值时，MCCB的磁性部分会产生电磁力，使触点迅速分离，切断电流。

此外，MCCB还配备了过载保护装置，它可以检测电路是否因过载而产生异常加热。

如果温度升高到危险水平，过载保护会触发，迅速切断电路，以防止火灾或电路损坏。

如需更多MCCB相关信息，建议查阅电气相关专业书籍或咨询专业技术人员。

小型断路器培训教程小型断路器是一种用于保护电路的电器设备，它可以在电路过载或短路的情况下自动切断电流。

通过断路器的敏感保护功能，可以确保电路的安全运行，防止电气火灾的发生。

本文将为您介绍小型断路器的基本原理、结构和使用方法，以及常见故障处理方法。

一、小型断路器的基本原理1.过载保护：当电路中的电流超过断路器的额定电流时，断路器内部的热释放部件会受到电流的热效应而升温，当温度超过设定值时，断路器便会自动切断电流，以保护电路和设备的安全。

2.短路保护：当电路中发生短路故障时，即电源线和回路之间出现直接的短路路径，电流迅速增大。

断路器内部的电磁释放部件会受到电流的电磁效应而产生力矩，使得触头迅速分离，切断电流。

二、小型断路器的结构1.外壳：外壳通常由两个部分组成，上部和下部分。

上部是断路器的操作部分，包括手动切换开关、指示灯和触发按钮等；下部是断路器的保护部分，包括电磁线圈和热释放部件等。

2.电磁线圈：电磁线圈是断路器的短路保护部件，由导线绕成线圈状，通电时会产生电磁场。

当电路中发生短路故障时，电磁线圈会感应到电流的变化，产生力矩使得触头迅速分离，切断电流。

3.热释放部件：热释放部件是断路器的过载保护部件，通常也称为热元件。

它包括热继电器、双金属片或电阻丝等，当电路中的电流超过额定电流时，热释放部件会受到电流的热效应而升温，当温度超过设定值时，断路器便会自动切断电流。

三、小型断路器的使用方法1.安装：首先确认断路器的额定电流和额定电压与电路匹配，然后将断路器插入电路中相应的位置，确保连接牢固。

注意，断路器的额定电流要大于电路的负载电流，以确保过载保护的效果。

2.操作：当需要断开电路时，可以手动切换开关，将断路器切换到切断位置。

当电器故障发生时，断路器会自动切断电流。

当故障排除后，需要复位断路器，将开关切换到闭合位置。

3.故障处理：当电路过载或短路时，断路器会自动切断电流，并指示故障的位置。

此时需要排除故障原因，如检查负载是否过大、排除短路路径等。

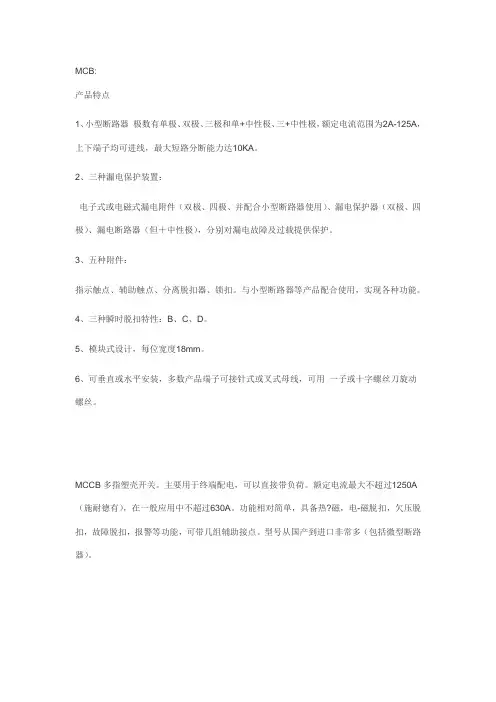

MCB:
产品特点
1、小型断路器极数有单极、双极、三极和单+中性极、三+中性极，额定电流范围为2A-125A，上下端子均可进线，最大短路分断能力达10KA。

2、三种漏电保护装置：
电子式或电磁式漏电附件（双极、四极、并配合小型断路器使用）、漏电保护器（双极、四极）、漏电断路器（但＋中性极），分别对漏电故障及过载提供保护。

3、五种附件：
指示触点、辅助触点、分离脱扣器、锁扣。

与小型断路器等产品配合使用，实现各种功能。

4、三种瞬时脱扣特性：B、C、D。

5、模块式设计，每位宽度18mm。

6、可垂直或水平安装，多数产品端子可接针式或叉式母线，可用一子或十字螺丝刀旋动螺丝。

MCCB多指塑壳开关。

主要用于终端配电，可以直接带负荷。

额定电流最大不超过1250A （施耐德有），在一般应用中不超过630A。

功能相对简单，具备热?磁，电-磁脱扣，欠压脱扣，故障脱扣，报警等功能，可带几组辅助接点。

型号从国产到进口非常多（包括微型断路器）。

无熔丝开关（No Fuse Breaker）简称NFB，或称模壳型断路器
、无熔丝开关的启断容量是依其启断短路故障电流的能力来选定。

2、多极之NFB其各极可同时启断，不会发生欠相，并能耐启动电流及突波电流。

3、NFB具有开关器及自动断路器之功能，体积小，可靠性高，安装容易。

4、NFB把手在ON位置表接通状态；在OFF位置表切离状态在中间位置是自动跳脱状态，因此NFB如跳脱后，把手应先切OFF位置，在向上切至ON位置。

5、NFB因封闭成模壳型，所以没有露出通电装置，无触电之危险。

施耐德断路器。

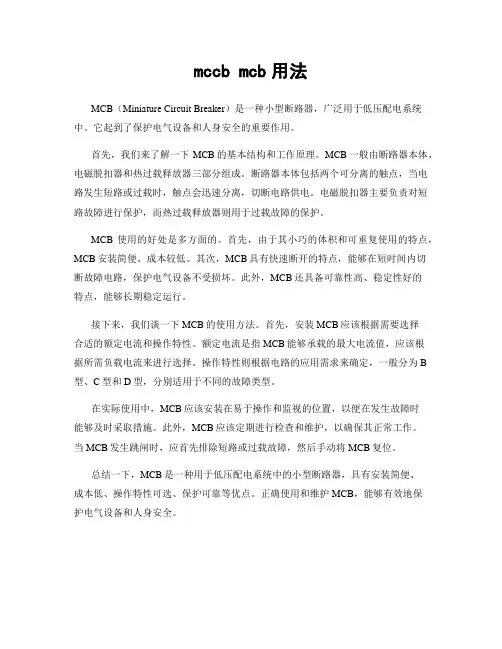

mccb mcb用法MCB（Miniature Circuit Breaker）是一种小型断路器，广泛用于低压配电系统中。

它起到了保护电气设备和人身安全的重要作用。

首先，我们来了解一下MCB的基本结构和工作原理。

MCB一般由断路器本体、电磁脱扣器和热过载释放器三部分组成。

断路器本体包括两个可分离的触点，当电路发生短路或过载时，触点会迅速分离，切断电路供电。

电磁脱扣器主要负责对短路故障进行保护，而热过载释放器则用于过载故障的保护。

MCB使用的好处是多方面的。

首先，由于其小巧的体积和可重复使用的特点，MCB安装简便、成本较低。

其次，MCB具有快速断开的特点，能够在短时间内切断故障电路，保护电气设备不受损坏。

此外，MCB还具备可靠性高、稳定性好的特点，能够长期稳定运行。

接下来，我们谈一下MCB的使用方法。

首先，安装MCB应该根据需要选择合适的额定电流和操作特性。

额定电流是指MCB能够承载的最大电流值，应该根据所需负载电流来进行选择。

操作特性则根据电路的应用需求来确定，一般分为B 型、C型和D型，分别适用于不同的故障类型。

在实际使用中，MCB应该安装在易于操作和监视的位置，以便在发生故障时能够及时采取措施。

此外，MCB应该定期进行检查和维护，以确保其正常工作。

当MCB发生跳闸时，应首先排除短路或过载故障，然后手动将MCB复位。

总结一下，MCB是一种用于低压配电系统中的小型断路器，具有安装简便、成本低、操作特性可选、保护可靠等优点。

正确使用和维护MCB，能够有效地保护电气设备和人身安全。

微型断路器选用知识微型断路器(以下简称MCB)是修建电气终端配电设备中运用最广泛的一种终端维护电器。

MCB尽管是一种终端电器。

但它量大面广，若选用了不适宜的MCB，构成的丢掉也是惨重的。

这篇文章依据MCB的常用电气参数谈MCB的精确选用办法。

MCB的额外分断才调额外分断才调即是在确保断路器不受任何损坏的条件下能分断的最大短路电流值。

如今商场上见到的MCB，依据各制作厂商供应的有关技能材料和计划手册，一般有4．5kA、6kA、十kA等几种额外分断才调。

咱们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(构造式断路器)相同，核算在该运用场合的最大短路容量，再挑选MCB。

假定MCB的额外分断才调小于被维护计划内的短路缺点电流，则在发作缺点时，不光不能分断故障线路，还会因MCB的分断才调过小而致使MCB的爆破，危及人身和其它电气设备线路的安全作业。

低压配电线路的短路电流与该供电线路的导线截面、导线敷设办法、短路点与电源间隔长短、配电变压器的容量巨细、阻抗百分比等电气参数有关。

一般工业与民用修建配电变压器低压侧电压多为0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。

关于纷歧样容量的配变，低压馈线端短路电流是纷歧样的。

一般来说，关于民用住所、小型商场及公共修建，因为由本地供电有些的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源间隔较远，选用4．5kA及以上分断才调的MCB即可。

关于有专供或有十kV变配电站的用户，一般因供电线路的电缆萍面较粗，供电间隔较短，应选用6kA及以上额外分断才调的MCB。

而关于如变配电站(站内运用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电间隔较短的相似场合，则有必要选用十kA及以上分断才调的MCB，详细计划时还有必要进行校验。

此外，分外要留神的三点是：1．跟着现代修建物中配变容量的增大；大容量母线槽的运用以及用电设备与电源间的间隔在缩短等各种要素，使供电线路完毕的短路电流也在不断地增大，分外是一些高级的写字楼、作业楼、宾馆及大型商场等公共修建，这类场合运用的MCB，在计划时应加以留神。

小型断路器培训教程小型断路器是一种常见的电气设备，用于在电路中断开或接通电流。

它起到保护电气设备和电路的作用，防止因过载、短路等故障导致的电路故障和火灾事故。

本文将介绍小型断路器的基本原理、工作方式和安装方法，以便更好地了解和使用小型断路器。

小型断路器的基本原理是利用热和电磁两种保护元件来实现电路的断开和接通。

当电路中出现过载时，热保护元件会通过自身受热膨胀，使断路器的触点打开，切断电流。

当电路中发生短路时，电磁保护元件会检测到电流的异常增大，迅速切断电路。

小型断路器既可以手动操作，也可以自动操作，使断路器在电流超出额定值时自动切断电路。

小型断路器的工作方式主要包括额定电流和额定断开能力两个指标。

额定电流是指断路器能正常工作的最大电流值，一般以安培为单位，如10A、16A等。

额定断开能力是指断路器能忍受的最大故障电流值，一般以安培为单位，如6KA、10KA等。

断路器的额定断开能力越大，代表着它可以承受更大的故障电流，保护电路的能力更高。

在安装小型断路器时，需要注意以下几点。

首先，断路器的安装位置应符合安装规范，保持通风良好，防止过热。

其次，断路器的额定电流应根据所需的电流大小来选择，不能超过电路的负荷能力。

再次，使用合适的工具进行接线，确保接触可靠。

最后，对断路器进行试运行，检查是否正常工作。

小型断路器在使用过程中也需要注意一些事项。

首先，要定期检查断路器的状态，保持清洁，并及时更换老化或有问题的断路器。

其次，在进行电路改造时，要先切断电源，防止意外触电。

再次，断路器不是永久的，需要定期检修和维护，以确保其正常工作。

最后，当断路器切断电路时，应排除故障并解除过载后，再重新接通电源。

总结起来，小型断路器是一种常见的电气设备，用于在电路中断开或接通电流。

它通过热和电磁两种保护元件来实现电路的断开和接通功能。

在安装和使用断路器时，需要注意选择合适的额定电流和额定断开能力，并按照规范进行安装和接线。

同时，定期检查和维护断路器，确保其正常工作。

小型断路器培训教程小型断路器是一种电气设备，它采用的是断路器技术，可以有效地保护电路和设备不受过载和短路等电气故障的影响。

小型断路器在各种电气应用场合得到了广泛的应用，例如住宅、商业建筑、工业用途、公共设施等等。

本文将提供一个小型断路器培训教程，以帮助人们了解小型断路器的原理、构造、安装和维护等方面的知识。

一、小型断路器的原理小型断路器主要采用热磁两种保护原理，热保护用来保护电路和设备免受过载，而磁保护则用来保护电路和设备免受短路。

简单来说，当电路或设备发生过载或短路时，断路器的热元件或磁元件就会被激活，使得电路被切断，从而保护电路和设备的安全运行。

二、小型断路器的构造小型断路器由外壳、插座和插头、热元件、磁元件、触头和导电部件组成。

其中，外壳用于保护断路器的内部元件，插座和插头用于与其他电气设备进行连接，热元件和磁元件则是关键的保护元件，触头和导电部件则是承载电流的部分。

三、小型断路器的安装小型断路器应安装在干燥、通风、无腐蚀气体和易于检修的地方。

安装前应先检查断路器的额定电压、额定电流和额定短路断电容量等参数是否符合要求。

安装时，应先将断路器插头插入插座中，然后按合断路器的按钮，确保断路器已被有效地连接到电路中。

在使用小型断路器时，还需要定期进行检验和测试，以确保其正常工作。

四、小型断路器的维护小型断路器需要定期进行维护，以保持其良好的工作状态。

维护包括清洁、紧固螺钉、更换热元件、更换触点等方面。

需要注意的是，在更换热元件或触点等部件时，应使用相同规格和品质的元件，以保证断路器的稳定性和可靠性。

总结：小型断路器在电气应用中具有重要作用，其原理、构造、安装和维护等方面的知识对于使用者极为重要。

因此，我们应该定期地进行小型断路器的培训和学习，以保障电气设备的安全和可靠性。
