机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。
本文将介绍机械制图的国家标准和技术制图的有关规定。
机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。
以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。
2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。
3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。
4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。
机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。
技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。
以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。
2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。
3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。
技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。
结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。
遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。
然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。
因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。

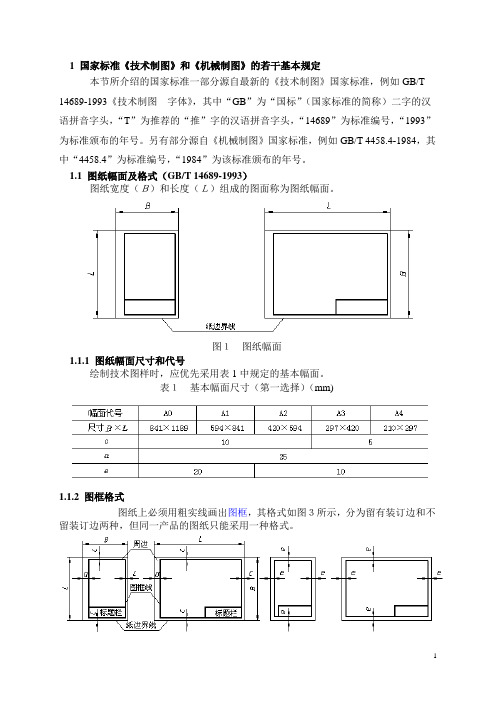

1 国家标准《技术制图》和《机械制图》的若干基本规定本节所介绍的国家标准一部分源自最新的《技术制图》国家标准，例如GB/T 14689-1993《技术制图字体》，其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
1.1 图纸幅面及格式（GB/T 14689-1993）图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
图１图纸幅面1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用表1中规定的基本幅面。
表１基本幅面尺寸（第一选择）（mm)1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(a) (b) （c) (d)图3图框格式(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图4所示。
标题栏的位置应位于图纸的右下角，如图3所示。
图4标题栏的格式及尺寸(2) 标题栏的长边置于水平方向并与图纸的长边平行时，构成X型图纸，如图3中的(b)、(d)。
若标题栏的长边与图纸的长边垂直时，则构成Y型图纸，如图3中的(a)、(c),在此情况下看图的方向与标题栏的方向一致。
