机械制图国家标准32075

  • 格式：ppt
  • 大小：9.14 MB
  • 文档页数：185

下载文档原格式

  / 185

合集下载

机械制图国标

机械制图国标

第一讲绘图仪器的使用与《机械制图》国家标准1．本讲知识要点：（1）图纸幅面和格式（GB/T 14689－1993）（2）标题栏（GB/T 106091－1989）（3）比例（GB/T 14690－1993）（4）字体（GB/T14691－1993）（5）线型及应用(GB/T 4457.4－2002)（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学内容设计（1）图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。

（2）字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。

（3）线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形，其他线形今后用到时再介绍。

粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。

（4）粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。

3．课前准备收集以往学生的作业若干张，到工厂收集一些生产上使用图纸。

准备一篇教师的铅笔制图字体和图线范例，将电子挂图和动画用PowerPoint制作成演示文档。

因为是第一次课，所以课前要告诉同学上课时带好绘图仪器。

4．本讲作业习题集上的字体和图线练习。

5．教学内容【内容概要】本讲主要介绍与工程制图有关的国家标准，如图纸的幅面和格式、比例、字体、图线和尺寸标注等，介绍了绘图仪器的使用方法和平面图形的绘制步骤。

要求掌握正确的作图方法和正确地使用绘图工具，在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。

（1）械图样的一般规定为适应生产发展和技术交流的需要，对图样的绘制方法、绘图格式及绘图规则等作出统一的规定，为此我国在1959年发布了国家标准《机械制图》，之后又作了几次重大修改，使其进一步向国际标准化组织靠拢，有利于工程技术的国际交流。

国家标准有关机械制图的的基本规定

国家标准有关机械制图的的基本规定

3）尺寸数字
方法二：对于非水平方向的尺寸，其尺寸数字 可水平注写在尺寸线的中断处。
75 70
20 30 32
30 50
26 10
一般应尽量采用方法一注写。 在不致引起误解时，允许采用方法二注写。
3）尺寸数字
(3) 角度的数字一律写成水平方向，即数字铅直向上。一 般注写在尺寸线的中断处，必要时，也可注写在尺寸线的附 近或注写在引出线的上方。
3）尺寸数字
(2) 线性尺寸数字的注写方向：
线性尺寸数字的注写方向，有两种注写方法。
方法一：水平尺寸的数字字头向上；铅垂尺寸的数
字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。
58
38
R1.5
(8)
C2
SR5
M20-6g
16
20 28
90°
55
3）尺寸数字
应尽可能避免在 30°内标注尺寸 。
当无法避 免时，可 这样注写 。
47
轮廓线，轴
线或对称中
心线作尺寸
界线。
64 R4
80 100
1）尺寸界线
(2) 尺寸界线一般应与尺寸线垂直。必要时才允许倾斜， 如下图φ70和φ24尺寸的尺寸界线。
(3) 在光滑过渡处标注尺寸时，必须用细实线将轮廓线延 长，从它们的交点处引出尺寸界线。
45
24
70
(a)
(b)
2）尺寸线
尺寸线用来表示所注尺寸的度量方向。 (1) 尺寸线用细实线绘制，其终端有箭头和斜线两种形式。
1
2
A
3
B
4
5
6
N ⑷ 由A和B分别与奇数（或偶数）分点连线并与外接圆相交， 依次连接各交点。

《机械制图》新国家标准

《机械制图》新国家标准

1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线

第1章 机械制图国家标准

第1章 机械制图国家标准

种类
比例
原值比例
1:1
放大比例
2.5:1 4:1 2.5×10n:1 4×10n:1
缩小比例 1:1.5 1:2.5 1:3
1:4 1:6
1:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n
12
§1-1 《机械制图》国家标准基本规定
113
2. 比例与尺寸的关系：
不论采用缩小或放大的比例绘图，图样中所标注的尺寸均为机 件的实际尺寸!
1）不留装订边
2）留装订边
幅面
A0
A1
A2
A3
A4
B×L 841×1189 594×841 420×594 297×420 210×297
c
10
5
a
25
c c
a
c
6
§1-1 《机械制图》国家标准基本规定
二、标题栏（GB/T 10609.1-1989） 1.标题栏的方位
绘图时必须在每张图纸的右下角画出标题栏。
№1-14/14
01.1 细实线 锥形结构位置线
23
§1-1 《机械制图》国家标准基本规定
序号 代码№ 1 0011..1
线型
115(16-19)
名称 细细实实线
№1№-181/-1186/1№6 1-17/17
01.011细.1实细线0实1.线1 细实线 成规辅律助分线布不的连相续同同要一素表的面连连线线
序号 代码№ 14 0011..22
线型
№4-3/24
01.2 粗实线 螺纹牙顶线
115(24-25)
名称 细粗粗实实线
№4-4/25
01.2 粗实线 螺纹长度中止线

机械制图国家标准(最新).共24页文档

机械制图国家标准(最新).共24页文档
机械制图国家标准(最新).
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭

中华人民共和国-机械制图国家标准

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准

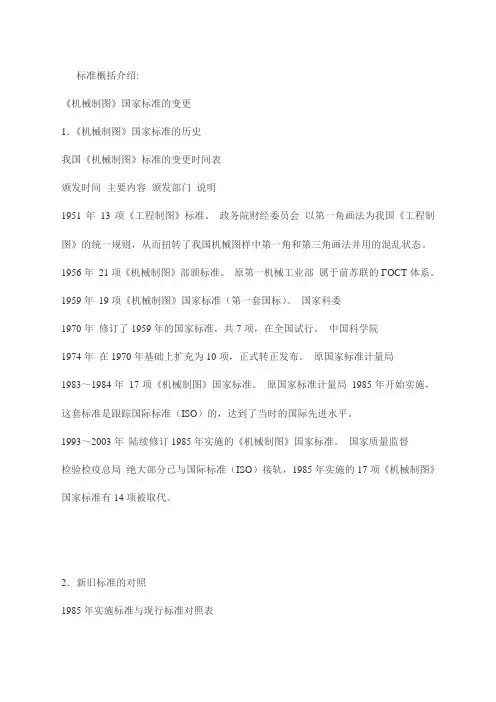

机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT体系。

1959年19项《机械制图》国家标准（第一套国标）。

国家科委1970年修订了1959年的国家标准，共7项，在全国试行。

中国科学院1974年在1970年基础上扩充为10项，正式转正发布。

原国家标准计量局1983～1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。

1993～2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。

2．新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457.1－1984 ※GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法GB/T 4458.1－1984 ※GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法——GB/T 4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2－1984 ※GB/T 4458.2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※GB/T 4458.5－2003 机械制图尺寸公差与配合注法——GB/T 15754－1995 技术制图圆锥的尺寸和公差注法GB/T 131－1983 ※GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1－1984 ※GB/T 4459.1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2－1984 ※GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※GB/T 4459.5－1999 机械制图中心孔表示法——GB/T 4459.6－1996 机械制图密封圈表示法——GB/T 4459.7－1998 机械制图滚动轴承表示法——GB/T 19096－2003 技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。

机械制图国家标准讲解

1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
方法
• 投影(投影图) • 根据投影法所得到的图形
• 视图 • 根据有关标准和规定，用正投影法所绘制出的物体图形
PPT文档演模板
机械制图国家标准讲解
• 正投影法与正投影（正投影图）
• 前者是指投影线与投影面相垂直的平行投影法；后者是根据正 投影法所得到的图形
机械制图国家标准讲解
PPT文档演模板
2020/11/18
机械制图国家标准讲解
学习重点
• 已经修改和新添加的新制图标准 • 比较常用和比较重要的制图标准
PPT文档演模板
机械制图国家标准讲解

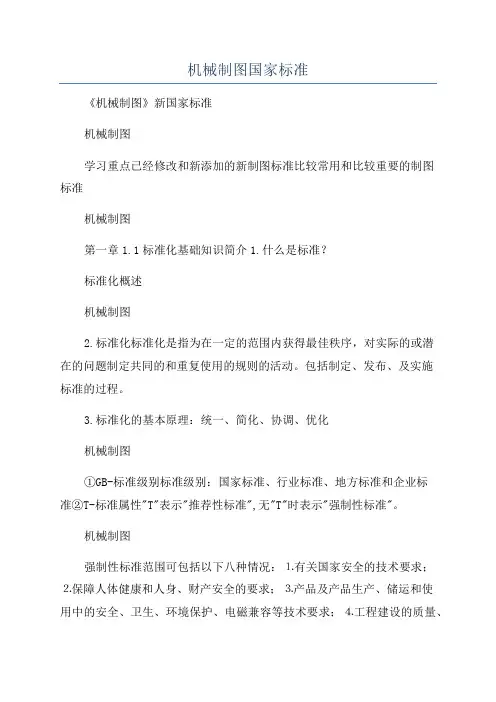

第一章 标准化概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或 者其结果规定共同的和重复使用的规则、导则或者特性的文 件。该文件经协商一致制定并经一个公认机构的批准。
PPT文档演模板
机械制图国家标准讲解
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第二章 制图的基本规定

机械制图、技术制图国家标准介绍


图线一族
图线一族 (1). 现行标准 标1“GB/T17450－1998技术制图 图线” 标2“GB/T4457.4－2002机械制图 图样画法 图线” 标3“GB/T 18686-2002技术制图CAD系统用图线 的表示”
国家标准介绍
剖面区域一族
剖面区域一族 (1). 现行标准 标1“GB/T 17453-2005技术制图 图样画法 剖面 区域的表示法” 标2“GB/T 4457.5-1984机械制图 剖面符号” （正在修订） (2).标准诠释 ▲剖面区域概念（摘自制图教材：）为了表达 物体的内部的结构，可假想用剖切面（平面或曲 面）将物体剖开，剖切面与物体接触部分称作剖 面区域。
制图标准化概论 中国标准化概况
中国标准化也是国际标准化的一部分。 国家标准化的兴衰往往随国运的兴衰而动。 （1）发展历程 1949年：即在政务院下设立“标准规格处”。 1978年之前：基本是苏联标准化体系。 1978年：重新加入ISO。 2001年：设立“中国标准化管理委员会”(SAC，简称国标委)，暂挂 靠在“国家质检总局”下。SAC架构： SAC（国标委）/TC（技术委员 会）/SC（分委会）/WG（工作组）。 近年：中国标准化大发展，形成完善了新的中国标准化体系。 （2）标准层级 1990-:国家级（GB）、行业级(例JB等)、地方级（例DB34等）、企 业级。
国家标准介绍
字体一族
字体一族 (1). 现行标准 标1“GB/T14691-1993技术制图 字体” 标2“GB/T 14691.4-2005 技术产品文件 字体 4： 拉丁字母的表示区别与特殊标识” 标3“GB/T 14691.6-2005 技术产品文件 第6部分：古代斯拉夫语言” 字体
国家标准介绍
ISO所强调的：“没有标准，世界的运行将嘎然而 止，…，标准在我们日常生活中的重要性无论怎 样强调也不为过”。

机械制图国标新旧对比

标准概括介绍:《机械制图》国家标准的变更1．《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT体系。

1959年19项《机械制图》国家标准（第一套国标）。

国家科委1970年修订了1959年的国家标准，共7项，在全国试行。

中国科学院1974年在1970年基础上扩充为10项，正式转正发布。

原国家标准计量局1983～1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO）的，达到了当时的国际先进水平。

1993～2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准（ISO）接轨，1985年实施的17项《机械制图》国家标准有14项被取代。

2．新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457.1－1984 ※ GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457.2－1984 ※ GB/T 14690－1993 技术制图比例GB/T 4457.3－1984 ※ GB/T 14691－1993 技术制图字体GB/T 4457.4－1984 ※ GB/T 17450－1998 技术制图图线GB/T 4457.4－2002 机械制图图样画法图线GB/T 4457.5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457.5－1984 机械制图剖面符号基本表示法GB/T 4458.1－1984 ※ GB/T 17451－1989 技术制图图样画法视图GB/T 4458.1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图和断面图GB/T 4458.6－2002 机械制图图样画法剖视图和断面图GB/T 16675.1－1996 技术制图简化表示法第1部分：图样画法—— GB/T 4457.2－2003 技术制图图样画法指引线和基准线的基本规定GB/T 4458.2－1984 ※ GB/T 4458.2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458.3－1984 GB/T 4458.3－1984 机械制图轴测图GB/T 4458.4－1984 ※ GB/T 4458.4－2003 机械制图尺寸注法GB/T 16675.2－1996 技术制图简化表示法第2部分：尺寸注法GB/T 4458.5－1984 ※ GB/T 4458.5－2003 机械制图尺寸公差与配合注法—— GB/T 15754－1995 技术制图圆锥的尺寸和公差注法GB/T 131－1983 ※ GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459.1－1984 ※ GB/T 4459.1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459.2－1984 ※ GB/T 4459.2－2003 机械制图齿轮表示法GB/T 4459.3－1984 ※ GB/T 4459.3－2000 机械制图花键表示法GB/T 4459.4－1984 ※ GB/T 4459.4－2003 机械制图弹簧表示法GB/T 4459.5－1984 ※ GB/T 4459.5－1999 机械制图中心孔表示法—— GB/T 4459.6－1996 机械制图密封圈表示法—— GB/T 4459.7－1998 机械制图滚动轴承表示法—— GB/T 19096－2003 技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础周围的泥土
转 子 ,电 枢 ,变 压 器 和 电抗器等的迭钢片
非金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
型 砂 ,填 砂 ,粉 末 冶 金 ,砂 轮 , 陶 瓷 刀 片 ,硬 质 合 金 刀 片 等
玻璃及供观察用的其它 透明材料
混凝土
钢筋混凝土
砖
格
网
(筛 网 ,过 滤 网 等 )
整理ppt
13
2.9 由不同材料嵌入或粘贴在 一起的成品，用其中主要材 料的剖面符号表示。例如： 夹丝玻璃的剖面符号，用玻 璃的剖面符号表示；复合钢 板的剖面符号，用钢板的剖 面符号表示。
2.10 在装配图中，宽度小于或 等于2mm的狭小面积的剖面， 可用涂黑代替剖面符号。如 果是玻璃或其它材料，而不 宜涂黑时，可不画剖面符号。
0.25
0.25
0.13
0.35
0.35
0.18
0.5*
0.5*
0.25
0.7*
0.7*
0.35
1
1
0.5
1.4
1.4
0.7
2
2
1
* 优先采用的图线组别
整理ppt
3
二、剖面符号（GB4457.5-84）
1. 剖面符号见表
金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
线圈绕组元件
木质胶合板 (不 分 层 数 )
除金属零件外，当各邻接零件的剖面符号相同 时，应采用疏密不一的方法以示区别。
整理ppt
11
2.8 当绘制结合 件的图样时， 各零件的剖面 符号应按2.7 条的规定绘制。
如右三图：
整理ppt
12
当绘制结合 件与其它零件 的装配图时， 如结合件中各 零件的剖面符 号相同，可作 为一个整体画 出。如不相同， 则应分别画出。
图形的剖面线一致。
A
A
30°
AA
45°
整理ppt
6
2.2 相邻辅助零件（或部件），一般不画剖面符号。 当需要画出时，仍按前面的规定绘制。
整理ppt
7
2.3当被剖部 分的图形面 积较大时， 可以只沿轮 廓的周边画 出剖面符号。
整理ppt
8
2.4 如仅需画出 剖视图中的一 部分图形，其 边界又不画波 浪线时，则应 将剖面线绘制 整齐。
.4 成形前轮廓线
.5 剖切面前的结构轮廓线
.6 轨迹线
.7 毛坯图中制成品的轮廓线
.8 特定区域线
.9 延伸公差带表示线
.10 工艺用结构的轮廓线
.11 中断线
整理ppt
2
2. 图线宽度和图线组别
在机械制图中采用粗细两种线宽，它们之间 的比例为2：1
线型组别
与线型代码对应的线型宽度 01.2,02.2,04.2 01.1,02.1,04.1,05.1
第三部分 机械制图国家标准
一、图样画法 图线（GB/T4457.4-2002）
1.线型及其应用
代码No. 01.1
线型 细实线
.1 过渡线
一般应用
.2 尺寸线
.3 尺寸界线
.4 指引线和基准线
.5 剖面线
.6 重合断面的轮廓线
.7 短中心线
.8 螺纹牙底线
.9 尺寸线的起止线
.10 表示平面的对角线
整理ppt
9
2.5 在零件图中也可以用涂色代替剖面符号。
2.6 木材、玻璃、液体、叠钢片、砂轮及硬质 合金刀片等剖面符号，也可在外形视图中画 出一部分或全部作为材料的标志。
整理ppt
10
2.7 在装配图中，相互邻接的金属零件的剖面线， 其倾斜方向应相反，或方向一致而间隔不等。
同一装配图中的同一零件的剖面线方向相同、 间隔相等。
.11 零件成型前的弯折线
.12 范围线及分界线
.13 重复要素表示线,例如:齿轮的齿根线
.14 锥形结构的基面位置线
.15 叠片结构位置线,例如:变压器叠钢片
.16 辅助线
.17 不连续同一表面连线
.18 成规律分布的相同要素连线
.19 投影线
.20 网格线
波浪线
.21 断裂处边界线;视图与剖视图的分界线
标注局部视图时，通常在其上方用大写的拉丁 字母标出视图的名称，在相应视图附近用箭头指 明投射方向，并注上相同的字母，见图2。当局部 视图按基本视图配置，中间又没有其它图形隔开 时，则不必标注，见图1。
整理ppt
19
3.2 相邻的辅助零件与特定区域
3.2.1 相邻的辅助零件用细双点画线（NO.05.1线型） 绘制。相邻的辅助零件不应覆盖为主的零件，而可 以被为主的零件遮挡，见图7、图8，相邻的辅助 零件的剖面区域不画剖面线。
双折线
01.2
粗实线
.22 断裂处边界线;视图与剖视图的分界线 .1 可见棱边线
整理p..p23t
可见轮廓线 相贯线
1
代码No. 01.2
线型 粗实线
一般应用 .4 螺纹牙顶线
.5 螺纹长度终止线
.6 齿顶圆(线)
.7 表格图,流程图中的主要表示线
.8 系统结构线(金属结构工程)
.9 模样分型线
.10 剖切符号用线
当两邻接剖面均涂黑时，两 剖面之间应留出不小于 0.7mm的空隙。见右下图。
不小于0.7 mm
整理ppt
14
三、图样画法 视图（GB/T4458.1-2002）
3.1 局部视图
A
A
图1 按基本视图配置的局
整理ppt
图2 按向视图配置的局部视图
16
图 3 按 第 三 角 画 法 配 置 的 局 部 视 图 (一 )
02.1
细虚线
.1 不可见棱边线
.2 不可见轮廓线
02.2
粗虚线
.1 允许表面处理的表示线
04.1
细点划线
.1 轴线
.2 对称中心线
.3 分度圆线
.4 孔系分布的中心线
.5 剖切线
04.2
粗点划线
.1 限定范围表示线
05.1
细双点划线
.1 相邻辅助零件的轮廓线
.2 可动零件极限位置的轮廓线
.3 中心线
图 4 按 第 三 角 画 法 配 置 的 局 部 视 图 (二 )
整理ppt
17
图 5 按 第 三 角 画 法 配 置 的 局 部 视 图 (三 )
整理ppt
18
画局部视图时，其断裂边界用波浪线 （NO.01.1线型）或双折线（NO.01.1线型）绘制， 见图1中的俯视图和图2中的A向视图。当所表示 的局部视图的外轮廓成封闭时，则不必画出其断 裂边界线，见图2中的B向视图。
木
纵剖面
液
体
横剖面 材
整理ppt
4
2.剖面符号的画法
2.1 在同一金属零件的零件图中，剖视图、剖面 图的剖面线，应画成间隔相等、方向相同而且 与水平成45°的平行线。
A
A
45°
AA
45°
整理ppt
45°
5
当图形中的主要轮廓 线与水平成45°时， 该图形的剖面线应画 成与水平成30°或 60°的水平线，其 倾斜的方向仍与其它
