调频发射与接收机分析与调试电子教案说明

调频(fm)发射机课程设计一、教学目标本课程的教学目标是使学生掌握调频(FM)发射机的基本原理、工作方式和应用场景。

通过本课程的学习，学生将能够：1.描述调频(FM)发射机的基本原理和工作方式。

2.分析并解决调频(FM)发射机在实际应用中可能遇到的问题。

3.设计和搭建简单的调频(FM)发射机电路。

4.了解调频(FM)发射机在我国无线电通信领域的应用和发展趋势。

二、教学内容本课程的教学内容主要包括以下几个部分：1.调频(FM)发射机的基本原理：介绍调频(FM)发射机的工作原理、调频信号的产生和调频解调的基本概念。

2.调频(FM)发射机的组成及功能：讲解调频(FM)发射机的各个组成部分，如射频振荡器、调制器、功率放大器等，以及它们的功能和作用。

3.调频(FM)发射机的应用场景：介绍调频(FM)发射机在无线电通信、广播、导航等领域的应用实例。

4.调频(FM)发射机的调试与维护：讲解调频(FM)发射机的调试方法、注意事项以及日常维护保养。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：通过讲解调频(FM)发射机的基本原理、组成及应用等内容，使学生掌握相关知识。

2.案例分析法：通过分析实际案例，使学生了解调频(FM)发射机在实际应用中的工作原理和操作方法。

3.实验法：学生进行调频(FM)发射机的搭建和调试实验，培养学生动手能力和实际操作技能。

四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用国内权威出版的《调频(FM)发射机原理与应用》作为主要教材。

2.参考书：提供相关领域的经典著作和论文，供学生深入学习和研究。

3.多媒体资料：制作课件、教学视频等，以形象、生动的方式展示调频(FM)发射机的相关知识。

4.实验设备：准备调频(FM)发射机实验套件，供学生进行实验操作。

五、教学评估本课程的教学评估将采用多元化的评价方式，全面客观地评价学生的学习成果。

调幅发射与接收课程设计一、课程目标知识目标：1. 学生能理解调幅（AM）发射与接收的基本原理，掌握调幅信号的产生、传输和接收过程。

2. 学生能够描述调幅信号的特点，如幅度调制、频谱分布等。

3. 学生能够解释调幅广播中天线、调制器、解调器等关键部件的作用和工作原理。

技能目标：1. 学生能够通过实验操作，亲身体验调幅发射与接收过程，提高动手实践能力。

2. 学生能够运用所学知识，分析并解决调幅广播中遇到的实际问题，培养问题解决能力。

情感态度价值观目标：1. 学生通过学习调幅发射与接收，培养对无线电通信技术的兴趣和热情，增强学习动力。

2. 学生在实验过程中，学会合作与交流，培养团队精神和沟通能力。

3. 学生能够认识到无线电通信技术在现实生活中的应用和价值，增强科技意识和社会责任感。

课程性质：本课程为物理学科选修课程，适用于高中年级。

结合学生特点和教学要求，课程以理论与实践相结合的方式进行。

学生特点：高中年级学生对物理学科有一定的基础，具备一定的抽象思维能力，对实验操作感兴趣。

教学要求：课程注重理论与实践相结合，强调学生的动手实践能力。

教师应引导学生主动探索，培养学生的创新意识和实践能力。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。

二、教学内容本课程教学内容主要包括以下几部分：1. 调幅发射原理- 介绍幅度调制的基本概念、原理及分类。

- 详细讲解调幅信号的产生过程，如载波信号、调制信号及其关系。

2. 调幅信号传输与接收- 分析调幅信号的频谱特点，了解其传输过程中的影响。

- 讲解调幅信号的接收原理，包括天线、放大器、解调器等部分的作用。

3. 调幅广播系统组成与工作原理- 介绍调幅广播系统的组成，如发射机、接收机等关键部件。

- 分析调幅广播系统的工作原理，及其在实际应用中的优缺点。

4. 实践操作- 设计调幅发射与接收实验，让学生亲身体验并掌握相关操作技巧。

- 安排实验报告撰写，培养学生的总结归纳能力和科学思维。

调幅发射和接受课程设计一、课程目标知识目标：1. 学生理解调幅发射与接收的基本原理，掌握调幅信号的波形特点及其调制与解调过程。

2. 学生能够描述调幅广播的信号传输过程，解释调幅信号的抗干扰能力和频带宽度。

3. 学生掌握影响调幅信号质量的因素，如幅度调制指数、信号失真等。

技能目标：1. 学生通过实验操作，学会使用调幅发射和接收设备，能够进行简单的信号调制与解调操作。

2. 学生能够运用所学知识，分析调幅信号传输中的问题，并提出改进措施。

3. 学生具备设计简单调幅通信系统的能力，能进行基本的系统测试和优化。

情感态度价值观目标：1. 学生培养对通信科学的兴趣，激发探索无线电通信技术的热情。

2. 学生通过小组合作，增强团队协作意识，培养共同解决问题的能力。

3. 学生意识到通信技术在生活中的应用，增强对科技进步的认同感和责任感。

分析：本课程针对高中年级学生，他们已具备一定的物理和数学基础，能理解抽象概念。

课程性质为理论与实践相结合，强调学生动手能力和问题解决能力的培养。

教学要求注重知识的应用与拓展，鼓励学生主动探索，将理论知识与实际操作相结合，以达到预期的学习成果。

通过本课程的学习，学生不仅掌握调幅通信的基本知识，还能提升实践技能和科学素养。

二、教学内容1. 理论知识：- 调幅信号基本概念：介绍调幅信号的构成及其特点，引用教材第3章第1节内容。

- 调幅原理：讲解幅度调制的过程，以教材第3章第2节为基础，分析调制指数对信号的影响。

- 调幅信号传输：阐述调幅信号的传输过程，包括发射、传播和接收，涉及教材第3章第3节。

- 调幅信号的解调：介绍解调原理及其方法，参考教材第3章第4节。

2. 实践操作：- 调幅发射与接收设备的使用：学生分组操作，使用调幅发射和接收设备进行信号调制与解调，结合教材第3章实验部分。

- 信号调制与解调实验：设计实验，观察不同调制指数下的信号波形，分析信号质量，基于教材第3章第5节。

3. 应用与拓展：- 调幅通信系统设计：学生设计简单的调幅通信系统，包括发射、传播和接收部分，参考教材第3章第6节。

滤波器
根据接收信号的特性，设计合适的滤波器，滤除带外干扰和噪声，提 高接收信号的信噪比。
电路原理图及PCB设计
01
原理图设计
使用专业的电路设计软件，绘制详细的电路原理图，包括微控制器、射
频前端、模数转换器、滤波器、电源管理等部分的电路连接。
02 03
PCB设计
根据电路原理图，进行PCB布局布线设计，优化电路板性能，减小信号 干扰和损耗。同时，考虑散热、机械强度、可制造性等因素，确保电路 板的稳定性和可靠性。
sizeof(float));
float* demodulated = (float*)malloc(length *
sizeof(float));
float* processed = (float*)malloc(length *
sizeof(float));
程序流程图及代码展示
• // 读取或生成调频信号数据（这里省略具 体实现）
Chapter
调试过程记录
调试前准备
熟悉接收机结构和工作原理，准备必要的测试仪器和工具，如示 波器、信号发生器、频率计等。
调试步骤
按照设计流程逐步进行调试，包括电源电路、本振电路、混频电 路、中放电路、解调电路等各个模块的调试。
调试记录
详细记录每个模块的调试结果，包括波形、幅度、频率等参数， 以便后续分析和优化。
03
硬件设计方案及实现

主要器件选型与参数设置
微控制器
选用高性能、低功耗的STM32F4系列微控制器，具有丰富的外设接 口和强大的处理能力，满足接收机复杂算法和实时性要求。
射频前端
采用高性能的射频芯片，支持宽频带接收，低噪声系数，高线性度， 确保接收信号的准确性和稳定性。

实训任务书项目：点频调幅发射机的安装与调试班级：姓名：学号：实训时间：工程实训中心电工电子实训教研室制2013年3月一、课程性质必修，学时：30二、教学目的通过对调幅发射机的安装、调试，提高学生的实际动手能力，巩固已学的理论知识，了解发射机的调制方式，能够使学生建立无线电发射机的整机概念，了解发射机整机各单元电路之间的关系及相互影响，从而能自主完成发射机的各个单元电路：本振、缓冲、调制器、功率激励、高频功放及音频放大器。

三、教学形式与要求教学形式：课堂教学采用多媒体课件、黑板讲授、现场讲解、实训操作、讨论等多种形式。

教学要求：严格按学校学籍管理制度，不得无故迟到、旷课，严格考勤，按时完成作业。

教师任务：讲解基础理论知识、提出要点、组织讨论、指导操作、评阅作业、评价考核。

学生任务：掌握教学内容要求、查阅资料、调研、按期完成作业。

实践教学：根据教学任务书内容选择元件安装调试电路。

学时分配：1/3学时为教师课堂教学和巡回指导，2/3学时学生实训操作、分组讨论、讲解、课堂练习。

作业形式：依据本课特点，作业形式为实测数据记录与分析、实训报告、思考题等。

考核方式：考勤（30%）＋平时成绩（40%）＋报告（考试）（30%）。

过程评价：平时作业：资料参阅、表达条理、数据记录、按时完成等。

不做0分，雷同0分。

回答问题：表达清晰，论述有条理。

不回答0分。

综合表现：平时投入程度，个人能力等。

考勤评价：旷课1天及以上本周考勤分为0分，迟到、早退1次各扣0.5分，请假1天扣2分，请假两天本周考勤分为0分，请假需假条。

四、参考资料1、高频电子线路张肃文主编高等教育出版社。

2、MC1496数据手册六、电路设计发射机的主要任务是把传输对象加载到一个高频载波（运载工具）上，高频载波的变化规律与传输对象有关，经过高频功率放大器对信号进行功率放大，最后借助适合的天线发射出去。

从图1中可以看出要传输的对象是个低频信号。

低频信号辐射性差，不便于无线传输；高频信号辐射大、可传输性强，把低频信号加载到高频信号上，借助高频信号的传输能力把传输对象传送到目的地。

中波调幅发射机与接收机组装及调试一、实验目的1、在模块实验的基础上掌握调幅发射机整机组成原理，建立调幅系统概念。

2、掌握发射机系统联调的方法，培养解决实际问题的能力。

3、在模块实验的基础上掌握调幅接收机组成原理，建立解调系统概念。

4、掌握调幅接收机系统联调的方法，培养解决实际问题的能力。

二、实验内容1、完成调幅发射机整机联接与调试2、完成调幅接收机整机联接与调试三、实验仪器1、实验箱2、4、7、8、10 号板5块2、耳机1副3、数字万用表1块4、数字示波器1台5、DDS函数信号发生器1台四、实验电路说明图14-1 中波调幅发射机该调幅发射机组成原理框图如图14-1所示，发射机由音频信号发生器，音频放大，AM 调制，高频功放四部分组成。

实验箱上由模块4，8，10构成。

图14-2超外差中波调幅接收机接收机由天线回路、变频电路、中频放大电路、检波器、音频功放、耳机等六部分组成，实验箱上由模块2，4，7，10构成。

天线回路：。

从天线接收进来的高频信号首先进入输入调谐回路。

天线回路的任务是：1. 通过天线收集电磁波，使之变为高频电流；2.选择信号。

在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。

变频和本机振荡级：从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。

例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz －535 kHz ＝465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz。

也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz。

这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。

不论原来输入信号的频率是多少，经过变频以后都变成一个固定的中频，然后再送到中频放大器继续放大，这是超外差式收音机的一个重要特点。

调幅发射与接收课程设计一、课程目标知识目标：1. 让学生理解调幅发射与接收的基本原理，掌握调幅信号的数学表达式及其特性；2. 让学生掌握调幅信号的产生、调制、传输和接收过程；3. 让学生了解调幅广播的优缺点及其在现实生活中的应用。

技能目标：1. 培养学生运用所学知识分析和解决实际调幅信号传输问题的能力；2. 培养学生动手实践能力，能够搭建简单的调幅发射与接收系统；3. 提高学生的团队合作能力，学会在小组内部分工合作，共同完成实验任务。

情感态度价值观目标：1. 培养学生对无线电通信技术的兴趣，激发他们探索科学技术的热情；2. 培养学生严谨、务实的科学态度，养成认真观察、准确记录实验数据的良好习惯；3. 增强学生的国家意识，让他们认识到我国在无线电通信领域的发展成就，为祖国的科技进步感到自豪。

课程性质：本课程为物理学科选修课程，适用于高中年级学生。

学生特点：高中年级学生对物理知识有一定的基础，具备一定的抽象思维能力，对无线电通信技术有一定的兴趣。

教学要求：结合学生特点，采用理论讲解、实验演示和小组合作等多种教学方法，注重培养学生的动手实践能力和团队合作精神。

通过本课程的学习，使学生能够将理论知识与实际应用相结合，提高解决实际问题的能力。

在教学过程中，关注学生的学习反馈，及时调整教学策略，确保课程目标的实现。

二、教学内容1. 理论知识：- 调幅信号的基本原理和数学表达式；- 调幅信号的产生、调制、传输和接收过程；- 调幅广播的优缺点及其在实际应用中的案例分析。

参考教材章节：第三章“无线电通信基础”，第5节“调幅通信”。

2. 实践操作：- 搭建简单的调幅发射与接收系统；- 调幅信号调制与解调实验；- 分析实验数据，验证调幅通信原理。

实践教学大纲：（1）实验器材准备与操作方法讲解；（2）小组分工合作，进行调幅发射与接收实验；（3）实验数据记录与分析。

3. 教学进度安排：- 理论知识：4课时；- 实践操作：4课时。

调频接受机课程设计一、教学目标本课程的教学目标是使学生掌握调频接收机的基本原理、结构和调频技术的应用。

通过本课程的学习，学生应能理解调频信号的产生、调制、解调过程，熟悉调频接收机的组成及其工作原理，并能够分析、解决实际问题。

1.掌握调频信号的产生和调制原理。

2.了解调频接收机的组成和工作原理。

3.熟悉调频技术的应用领域。

4.能够分析调频信号的频谱和调制过程。

5.能够绘制调频接收机的信号流程图。

6.具备调试和故障排除的基本技能。

情感态度价值观目标：1.培养学生对通信技术的兴趣和好奇心。

2.培养学生勇于探索、创新的科学精神。

3.培养学生关注社会、服务人民的责任感。

二、教学内容本课程的教学内容主要包括调频信号的产生和调制、调频接收机的组成和工作原理、调频技术的应用。

1.调频信号的产生和调制：介绍调频信号的定义、产生原理和调制方法，分析调频信号的频谱特性。

2.调频接收机的组成和工作原理：介绍调频接收机的各部分组成，如调谐器、放大器、解调器等，并分析其工作原理。

3.调频技术的应用：介绍调频技术在通信、广播、雷达等领域的应用，分析调频技术的优点和局限性。

三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。

1.讲授法：通过教师的讲解，使学生掌握调频接收机的基本原理和调频技术的相关知识。

2.讨论法：学生针对调频技术的应用和实际问题进行讨论，培养学生的思考和分析能力。

3.案例分析法：通过分析典型的调频接收机实例，使学生更好地理解调频接收机的组成和工作原理。

4.实验法：安排学生进行调频接收机的实验操作，培养学生的动手能力和实际问题解决能力。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。

1.教材：选用《无线电通信原理》等教材，为学生提供系统的理论知识。

2.参考书：推荐《现代通信技术》等参考书，拓展学生的知识视野。

3.多媒体资料：制作课件、教学视频等多媒体资料，增强课堂教学的趣味性和生动性。

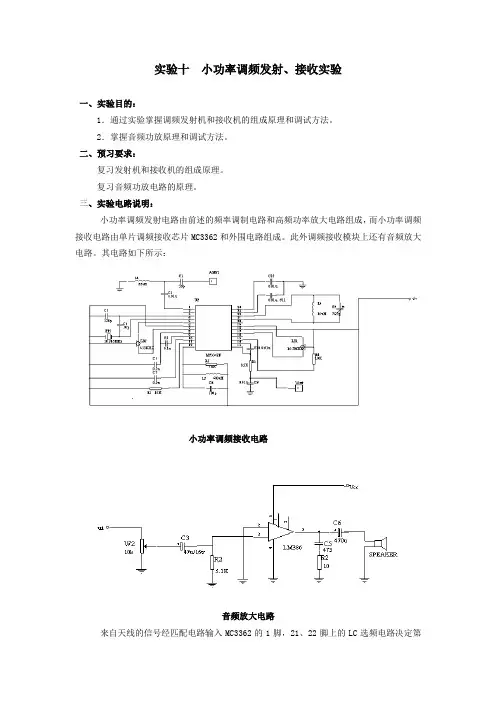

实验十小功率调频发射、接收实验一、实验目的：1．通过实验掌握调频发射机和接收机的组成原理和调试方法。

2．掌握音频功放原理和调试方法。

二、预习要求：复习发射机和接收机的组成原理。

复习音频功放电路的原理。

三、实验电路说明：小功率调频发射电路由前述的频率调制电路和高频功率放大电路组成，而小功率调频接收电路由单片调频接收芯片MC3362和外围电路组成。

此外调频接收模块上还有音频放大电路。

其电路如下所示：小功率调频接收电路音频放大电路来自天线的信号经匹配电路输入MC3362的1脚，21、22脚上的LC选频电路决定第一级本振的振荡频率。

该信号与输入信号进行第一级混频后经10.7M陶瓷滤波器输出第一中频信号，从17脚送至第二混频器。

第二级本振决定于3、4脚上的10.245M的晶体，第二本振与第一中频混频后，经455K陶瓷滤波器输出第二中频信号。

该信号经过放大、鉴频，从13脚上输出恢复原音频信号。

四、实验仪器：1．双踪示波器2．万用表3. 实验箱及小功率调频发射模块4、小功率调频接收、音频放大模块五、实验内容及步骤；1. 小功率调频发射实验：（1）从函数波发生器输入一1K左右的正弦波（音频）信号到模块的“V in”端作为调制信号，调整频率调制电路使其在“TP2”端输出理想的波形；（2）按高频功率放大器的调试方法调整电路使其“TP1”端输出最大且不失真；（3）将高频功率放大器电路的开关拨至“OFF”，将天线拉出，使其处于发射状态。

2．小功率调频接收实验：（1）将天线拉出，调节微调电容（必要时可调节发射模块的W1、W3），使“VOUT”端输出基本清晰的低频波形。

（2）改变函数波发生器的频率，输出信号的频率应随之改变。

3．音频放大实验音频功放电路的输入端“VIN”接实验箱的低频信号发生器或调频接收电路的“Vout”端，调节音频放大器电路的W2，使扬声器发出的声音大且清晰，输出波形基本不失真。

改变输入信号频率，扬声器发出的声音音调应随之改变。

三、实验步骤
高频 信号 输入
调幅波 输出
加入 音频 基极 调幅
三、实验步骤
2、调幅接收机的调试
单调谐回 路谐振放 大器模块
三、实验步骤
晶体三 极管混 频器模 块
混频输出 应该是 2.5MHZ
三、实验步骤
LC振，需要 用到LC振荡器模块，作为接收系统中的本振信号。 此时振荡频率需要8.8MHZ左右 振荡电路为西勒电路时（3K05往右）， 3K01、3K02、3K03、3K04四个开关全部往下 拨，此时输出的振荡频率为8.8MHZ左右。如果 频率高于8.8MHZ，可将3K01往上拨，这样频率 可以降低。
三、实验步骤
11K01置“on”，11K02往下拨，11K03置“左侧”
1、调幅发射机的调试（高频功率放大与发射模块）
选择高频信号源的高频载波信号（6.3MHZ ，200mV） 从11P02输入音频调制信号（1KHZ，300mV) 用示波器在11TP03观测波形。 此时该点波形应为调幅波，改变音频信号的幅度， 输出调幅波的调制度应发生变化。改变调制信号的频率， 调幅波的包络亦随之变化。
接收机在接收来自不同电台的信号时，由于各电台的功率 不同，与接收机的距离又远近不一，所以接收的信号强度变化 范围很大，如果接收机增益不能控制，一方面不能保证接收机 输出适当的声音强度，另一方面，在接收强信号时易引起晶体 管过载，即产生大信号阻塞，甚至损坏晶体管或终端设备，因 此，接收机需要有增益控制设备。
发射与接收完整系统的联调
一、实验目的 1.在模块实验的基础上掌握调幅发射机、调幅 接收机整机组成原理，建立通信系统的概念；
2.掌握收发系统的联调方法，培养解决实际问题 的能力。
二、实验原理
天天 线线 音频信号源

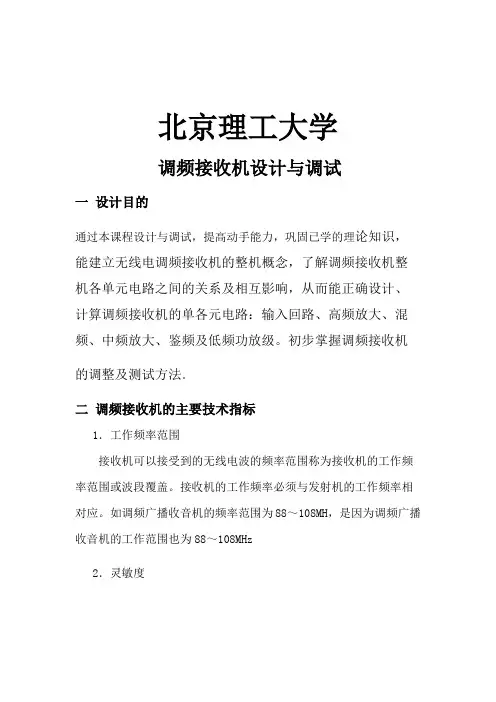

北京理工大学调频接收机设计与调试一设计目的通过本课程设计与调试，提高动手能力，巩固已学的理论知识，能建立无线电调频接收机的整机概念，了解调频接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算调频接收机的单各元电路：输入回路、高频放大、混频、中频放大、鉴频及低频功放级。

初步掌握调频接收机的调整及测试方法。

二调频接收机的主要技术指标1．工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。

接收机的工作频率必须与发射机的工作频率相对应。

如调频广播收音机的频率范围为88～108MH，是因为调频广播收音机的工作范围也为88～108MHz2．灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。

调频广播收音机的灵敏度一般为5～30uV。

3．选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示dB数越高，选择性越好。

调频收音机的中频干扰应大于50dB。

4．频率特性接收机的频率响应范围称为频率特性或通频带。

调频机的通频带一般为200KHz。

5．输出功率接收机的负载输出的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。

三基本设计原理调频接收机的组成一般调频接收机的组成框图如图所示。

其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。

本机振荡器输出的另一高频 f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。

混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。

由于天线接收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵敏度较高，选择性较好，性能也比较稳定。

中放的任务，是把变频器输出的中频信号放大后，输入到检波器。

调频接收系统课程设计一、教学目标本课程旨在让学生了解调频接收系统的基本原理，掌握基本电路图的识别和分析方法，培养学生实际操作和调试的能力，提高学生对电子技术的兴趣和认识。

知识目标：使学生了解调频信号的产生、调制、解调过程，掌握调频接收系统的基本组成和原理。

技能目标：培养学生阅读和分析电路图的能力，通过实验让学生掌握调频接收器的组装和调试方法。

情感态度价值观目标：培养学生对电子技术的热爱，增强学生解决实际问题的信心和勇气。

二、教学内容本课程的教学内容主要包括调频信号的产生与接收、调频接收系统的组成、电路图的识别与分析、实验操作等。

1.调频信号的产生与接收：介绍调频信号的原理、调频电路的组成和调频接收器的工作过程。

2.调频接收系统的组成：讲解调频接收器的各个部分功能，包括天线、放大器、混频器、解调器等。

3.电路图的识别与分析：学习如何阅读电路图，掌握基本电路元件的符号和功能，培养分析电路图的能力。

4.实验操作：进行调频接收器的组装和调试实验，让学生在实际操作中掌握调频接收系统的工作原理。

三、教学方法本课程采用讲授法、讨论法、实验法等多种教学方法，以激发学生的学习兴趣和主动性。

1.讲授法：讲解调频信号的产生与接收、调频接收系统的组成等理论知识。

2.讨论法：学生讨论电路图的识别与分析方法，促进学生思考和交流。

3.实验法：进行调频接收器的组装和调试实验，让学生在实践中掌握知识，提高操作技能。

四、教学资源本课程所需的教学资源包括教材、参考书、多媒体资料、实验设备等。

1.教材：选用合适的教材，为学生提供系统、科学的理论知识。

2.参考书：提供相关领域的参考书籍，丰富学生的知识体系。

3.多媒体资料：制作课件、视频等多媒体资料，帮助学生形象地理解抽象的概念。

4.实验设备：提供调频接收器组装和调试所需的实验设备，让学生在实践中学习。

五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。

调幅发射和接受课程设计一、课程目标知识目标：1. 让学生理解调幅发射与接收的基本概念，掌握调幅信号的调制与解调原理；2. 使学生了解调幅广播的传输特性，掌握影响调幅信号质量的因素；3. 引导学生掌握调幅信号频谱的特点，了解频谱在实际应用中的重要性。

技能目标：1. 培养学生运用调幅发射与接收设备进行实验操作的能力；2. 培养学生分析调幅信号质量问题的能力，学会优化调幅发射与接收系统；3. 提高学生运用所学知识解决实际问题的能力。

情感态度价值观目标：1. 培养学生对调幅发射与接收技术的好奇心与探究精神，激发学生学习无线电通信技术的兴趣；2. 增强学生的团队合作意识，培养学生在实验过程中相互支持、共同进步的精神；3. 使学生认识到通信技术在国民经济和国家安全中的重要性，培养学生的社会责任感和使命感。

本课程针对高年级学生，在教学过程中，结合学生的认知特点和知识背景，以实践操作为主线，注重理论联系实际。

通过课程学习，使学生掌握调幅发射与接收的基本原理，培养实际操作能力，同时提高学生的情感态度价值观。

课程目标的设定旨在使学生在知识、技能和情感态度价值观方面均取得具体、可衡量的学习成果，为后续相关课程的学习打下坚实基础。

二、教学内容1. 调幅发射基本原理：介绍调幅信号的调制过程，包括幅度调制、载波信号与调制信号的合成，以及调幅信号的频谱特性。

教材章节：第三章“幅度调制”2. 调幅接收原理：讲解调幅信号的解调过程，包括检波、滤波等，使学生了解接收设备的工作原理。

教材章节：第四章“调幅信号的解调”3. 调幅发射与接收设备：介绍发射与接收设备的基本构成，包括发射机、天线、接收机等组成部分。

教材章节：第五章“调幅发射与接收设备”4. 影响调幅信号质量的因素：分析信号传输过程中可能影响调幅信号质量的各种因素，如噪声、信道特性等。

教材章节：第六章“调幅信号的传输特性”5. 实践操作：组织学生进行调幅发射与接收实验，培养学生实际操作能力，巩固理论知识。

高频实验报告2014年11 月实验一、调幅发射系统实验一、 实验目的与内容：通过实验了解与掌握调幅发射系统.了解与掌握LC 三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。

下图为实验中的调幅发射系统结构图：二、实验原理：1、LC 三点式振荡器电路：LC 三点式振荡器由放大器加LC 振荡回路构成.反馈电压取自振荡回路中的元件.与晶体管发射极相连的两个回路元件.其电抗性质必须相同.不与晶体管发射极相连的两个回路元件.其电抗性质相反。

对于上图LC 三点式振荡电路.由5BG1组成的振荡电路.和由5BG2组成的放大电路构成。

5D2是一个变容管.5K1是控制端.控制反馈系数的大小。

V5-1为示波器测试点.接入扫频器观察波形。

通过以三极管5BG1为中心所构成的电感三点式LC 振荡电路产生所需的30MHz 高频信号.再经下一级晶体三极管5BG2进行放大处理后输出至后面的电路中以进行工作。

2、三极管幅度调制电路：本振功率调幅 信源图T5-4为三极管基极幅度调制电路（幅度调制电路）.能使高频载波信号的幅度随调制信号的规律而变化的电路。

调幅电路有多种形式.根据调制信号接入调制调制器电路位置的不同.调幅电路可以划分为基极调幅电路、集电极调幅电路和发射极调幅电路。

原理：输入30MHz的高频信号和1KHz的调制信号分别经隔直电容7C9.7C8加于三极管的基极经幅度调制电路调幅后.得到所需的30MHz的已调幅信号并输出至下一级电路中。

3、高频谐振功率放大电路：高频谐振功率放大电路.多用于发射机的末级电路.是发射机的重要组成部分。

可分为甲类谐振功率放大器、乙类谐振功率放大器、丙类谐振功率放大器等几种常用类型。

上图中输入信号为经上一级晶体三极管调幅后的30MHZ调幅信号.分别通过两级三极管6BG1和6BG2进行放大后得到所需的放大信号。

4、调幅发射系统：原理简要分析：信源产生信号经放大电路放大后输出并送至调制器；本振1产生一个固定频率的中频信号.输出也送至调制器；调制器输出是已调制中频信号.该信号经滤波后与本振2信号混频；混频器输出信号经带通或低通滤波器滤波.功放级将载频信号的功率放大到所需发射功率后通过天线进行发射。

调频收发系统课程设计一、课程目标知识目标：1. 让学生理解调频收发系统的基本原理，掌握调频信号的产生、调制、传输和解调等基本知识。

2. 使学生掌握调频收发系统的组成部分及其功能，了解各部分之间的联系与作用。

3. 帮助学生了解调频收发系统在实际应用中的优势，如抗干扰性能、频带利用率等。

技能目标：1. 培养学生运用所学知识设计简单的调频收发系统电路，具备实际操作能力。

2. 提高学生分析调频收发系统性能的能力，能够针对特定需求进行系统优化。

3. 培养学生使用相关工具和仪器进行调频收发系统调试和故障排除的能力。

情感态度价值观目标：1. 激发学生对无线电通信技术的兴趣，培养其探究精神和创新意识。

2. 培养学生团结协作、积极进取的学习态度，使其在合作中提高沟通与表达能力。

3. 增强学生的国家意识，使其认识到我国在无线电通信领域的重要地位，激发学生的民族自豪感。

课程性质：本课程为电子信息类专业课程，旨在帮助学生掌握调频收发系统的基本原理和实际应用。

学生特点：学生已具备一定的电子技术基础，对无线电通信技术有一定了解，但实际操作能力有待提高。

教学要求：注重理论与实践相结合，提高学生的实际操作能力，培养学生的创新意识和团队合作精神。

通过本课程的学习，使学生能够独立设计并优化调频收发系统，为未来从事相关工作打下坚实基础。

二、教学内容1. 调频收发系统原理：包括调频信号的基本概念、调制与解调原理、频带利用与抗干扰性能分析等，对应教材第二章内容。

2. 调频收发系统组成：介绍发射器、接收器、天线、频率合成器等主要组成部分及其功能，对应教材第三章内容。

3. 调频收发系统电路设计：讲解调频发射电路、调频接收电路的设计方法，包括电路图绘制、元器件选型等，对应教材第四章内容。

4. 调频收发系统性能分析：分析调频系统的线性与非线性失真、噪声性能、频率稳定性等，对应教材第五章内容。

5. 调频收发系统实际应用：介绍调频广播、调频通信等实际应用案例，分析其优缺点，对应教材第六章内容。

湖南第一师范学院信息科学与工程学院课程设计报告所属专业：通信工程课程名称：通信电子线路课程设计名称：学号：姓名：指导教师：调幅发射与接收的完整体系的联调1 需求分析1.1 性能需求目前，无线数据通信的应用领域越来越多，移动通信技术的飞速发展，越来越多的信息采集和远程控制系统采用了无线传输技术，由于无线数据通信不用布线，快速布局因此具有有线通信无法比拟的便捷性，扎物体运动场合具有不可替代性。

并且随着无线技术的日益发展，无线传输技术应用越来越被各行各业所接受。

现在无线传输技术已经远远超出了广播通信的范围，应用日益广泛，如无线导航、数字音频、数字图像传输等生活的各个方面。

因此进行无线传输的研究的必要性就显而易见了。

1.2功能需求这个任务是由无线电发射设备、无线电接收设备和发射天线、接收天线等来完成的。

这些设备和传播的空间，就构成了通常所说的无线电通信系统，是传送语言消息的无线电系统组成。

就是由发射机产生强大的经过调制的高频电流，通过发射天线，在天线周围产生电磁波向外传播。

由接收设备接收高频信号，经过一系列的处理最后音频输出。

调谐电路选中所需频率的信号；检波器将高频信号还原成声频信号(即解调)；解调后得到的声频信号再经过放大获得足够的推动功率；最后经过电声转换还原出广播内容。

2．概要设计2.1 功能模块设计2.1.1总体方案的基本构思要完成调幅发射和接收完整体系的联调中，再这个体系中由发射端和接收端组成。

在发射端将高频信号源与音频信号源送入高频功放后，在本级进行调幅、放大，然后经过天线发射给接收端。

在发射的过程中高频信号会发生衰减，因此在接收端应该进行高频信号的调谐放大，再经过由混频模块，将高频信号调制为中频信号，中放及是对中频信号进行放大，再由经过调幅和AGC模块得到稳定电压,输出与发射端音频信号源一致的输出信号,再经过低频功放对音频信号进行放大。

2.1.2系统总体框架图发射模块：接收模块：3.各模块电路的设计:3.1高频功放模块:要完成调幅发射与接收的完整联调，使接收端能够接收到信号，高频功放电路是比不可少的一部分，在本电路设计中，由两级放大电路组成，Q1工作为甲类放大，由R7和R12设置合适的静态工作点，在后级电路中当单刀双掷开关跳线去掉时，Q2为丙类高频功率放大电路，其基极偏置电压为零，通过发射级上的电压构成反偏，因此只有在载波的正半周期的且幅度足够大时才能使功率管导通，其集电极为LC选频回路。

实验13 调幅发射与接收完整系统地联调13-1 无线电通信概述一．无线电通信系统地组成无线电通信地主要特点是利用电磁波地空间地传播来传递信息,例如将一个地方地语言消息传送到另一个地方.这个任务是由无线电发射设备、无线电接收设备和发射天线、接收天线等来完成地.这些设备和传播地空间,就构成了通常所说地无线电通信系统,图13-1是传送语言消息地无线电系统组成图.图13-1发射设备是无线电系统地重要组成部分,它是将电信号变换为适应于空间传播特性地信号地一种装置.它首先要产生频率较高并且具有一定功率地振荡.因为只有频率较高地振荡才能被天线有效地辐射,还需要有一定地功率才可能在空间建立一定强度地电磁场,并传播到较远地地方去.高频功率地产生通常是利用电子管或晶体管,把直流能量转换为高频能量,这是由高频振荡器和高频功率放大器完成地.通常是经过转换设备如话筒就是最简单地转换设备,把消息转变成电地信号,这种电信号地频率都比较低,不适于直接从天线上辐射.因此,为了传递消息,就要使高频振荡地某一个参数随着上述电信号而变化,这个过程叫做调制.在无线电发射设备中,消息是“记载”在载波上而传送出去地.接收设备地功能和发射设备相反,它是将经信道传播后接收到地信号恢复成与发送设备输入信号相一致地一种装置.将接收天线架设在上述电磁波传播所能到达地地方,则通过电磁感应就会在接收天线上得到高频信号地感应电动势,它加到接收设备地输入端.由于接收天线同时处在其它电台所辐射地电磁场中,因此接收设备地首要任务是从所有信号中选择出需要地信号,而抑制不需要地信号.接收设备另一个任务是将天线上接收到地微弱信号加以放大,放大到所需要地程度.接收设备地最后一个任务是把被放大地高频信号还原为原来地调制信号,例如通过扬声器<喇叭）或耳机还原成原来地声音信号<语言或音乐）.二．发信机地组成图13-2图13-2画出了调幅发信机原理方框图,在这个图中,发信机由主振器、幅度调制器、中间放大器、功率放大器和调制器组成,电源部分在图上没有画出来.主振器是用来产生最初地高频振荡,通常振荡功率是很小地,由于整个发信机地频率稳定度由它决定,因此要求它具有准确而稳定地频率.幅度调制器是用来产生调幅波,即将调制信号调制到高频振荡频率上.中间放大器地作用是将幅度调制器输出地功率,放大到功率放大器输入端所要求地大小,功率放大器是发信机最后一级,它地主要作用是在激励信号地频率上,产生足够大地功率送到天线上去,同时滤除不需要地频率<高次谐波）,以免造成对其它电台地干扰.调制器实际上就是低频放大器,它地作用是将话音或低频信号放大,供给幅度调制器进行调制所需地电压和功率.图上各处地信号波形反映了上述各部分地工作过程.三．接收机地组成无线电信号地接收过程与发射过程相反,为了提高灵敏度和选择性,无线电接收设备目前都采用超外差式,其组成方框图13-3所示.图13-3超外差接收机各级地作用和工作物理过程是这样地：由耦合谐振回路构成地“输入电路”,依靠它地选择性能把住收信机地“大门”,当许多各式各样地电磁波“敲”着收信机地大门时,收信机只选出它所需要地那一种电磁波,让它进来,而其它电磁波都拒之于门外,所以输入电路主要完成选择信号和传输信号.被输入电路选出地有用信号,馈送到高频放大器地输入端.高频放大器是由器件和谐振回路组成地,器件<如晶体管或电子管）具有放大信号地能力,而回路具有进一步选择信号地能力,所以高频放大器同时担负着选择和放大信号地双重任务.经过高频放大器放大了地信号,馈送给混频器,同时由一个专门设置地本机振荡器也将高频能量馈送给混频器.按照需要,我们使信号频率始终和本机振荡器地频率相差一个固定地差值——中频,则经过混频器地非线性作用后就可产生一个新频率——中频.本来,高频放大器是波段工作地,例如 1.5-30MHz,经过混频器地频率变换之后就变成频率固定不变而且较低地中频频率了,例如465KHz.频率低而且固定,则不仅谐振回路地选择性能好了,同时放大能力也大大提高了,所以超外差收信机地性能很好.中频放大器也叫频带放大器,它是由器件和耦合谐振电路共同组成地.对接收机地主要性能它起着很重要地作用.到此为止,收信机基本完成了对信号地选择作用.但是所收信号还是一些已调制地中频振荡信号,必须把“载”在中频振荡上面地反映原调制地音频成分取出来,并滤除中频载波成分,这个任务是由检波器来完成地.最后,将检波器输出地音频信号进行放大,直到达到足够地输出功率以推动耳机或扬声器发出声音为止.这就是超外差接收机地工作物理过程.图上各点地信号波形也反映了各部分地工作过程.13-2 调幅发送部分联试实验一．实验目地1．掌握模拟通信系统中调幅发射机组成原理,建立系统概念；2．掌握系统联调地方法,培养解决实际问题地能力.二．调幅发射机连接图图13-4 调幅发射机连接图图中高频信号源相当于图13-2中地主振器,低频信号源相当于调制器,图13-2中地中间放大器,相当于功率模块中地第一级放大器,高频信号源地频率按功放模块上标注地频率设置,作为发射机地载波.低频信号源可设置为1KHZ,或音乐信号.经调幅后送入功放,经功放放大后通过天线发射出去.三．实验步骤1．按图13-4连接图插好所需模块,用铆孔线将各模块输入输出连接好,接通各模块电源；2．将高频信号源频率设置为6.3MHZ,低频信号源频率设置为1KHz；3．用示波器测试各模块输入输出波形,并调整各模块可调元件使输出达最佳状态；4．改变高频信号源输出幅度和低频信号源输出幅度,观看各测量波形地变化.13-3 调幅接收部分联试实验一．实验目地1．掌握模拟通信系统中调幅接收机组成原理,建立系统概念；2．掌握系统联调地方法,培养解决实际问题地能力.二．调幅接收机连接图图13-5是调幅接收机各模块连接图.图中谐振放大器采用双调谐放大器模块,混频器采用集成乘法器混频器混频,LC振荡器可以用高频信号源,也可以用LC振荡器模块,图中地检波器、低放和AGC在同一模块上,即二极管检波与自动增益控制模块.在做该实验时,我们先不用发射机发出地信号,而直接用集成乘法器幅度调制电路产生地调幅波送到谐振放大器输入端,幅度调制模块上地载波设置为双调谐放大器模块上标注地频率<例如6MHZ）,音频信号设置为1KHZ地正弦波.输出地调幅波幅度为100mV左右.调幅波经谐振放大器放大后送入混频,高频信号源输出频率设置为比双调谐模块上标注地频率高2.5MHZ<例如8MHZ）,经混频输出2.5MHZ地调幅波送入中放,中频放大后经检波得到与高频信号源中调制信号相一致地低频信号,该低频信号送入底板上低频功放(P104>即可在扬声器中听到声音.三．实验步骤1．按图13-5连接,插好所需模块<调谐回路谐振放大器模块必须插在底板D地位置）,用铆孔线将各模块输入输出连接好,接通各模块电源.2．将幅度调制电路地载频设置为6.3MHZ,音频设置为1KHZ正弦波,调幅波地幅度调整为100mV左右.3． LC振荡器地频率设置为8.8MHZ.4．用示波器测试各模块输入输出波形,并调整各模块可调元件,使输出达最佳状态.13-4 调幅发射与接收完整系统地联调一．实验目地1.在模块实验地基础上掌握调幅发射机、调幅接收机整机组成原理,建立通信系统地概念；2.掌握收发系统地联调方法,培养解决实际问题地能力.二．收发系统各模块连接图1.方案一：图13-6为方案一收发系统连接图图13-6该方案为无线收发系统,收、发各为一个实验箱,相距2M 左右.该实验在上述发射机和接收机调好地基础上进行,其连接与调整和上述基本相同.所不同地是,接收机接收地信号为发射机发出地信号.在发射方：高频信号源作为载波,其频率设置为6.3MHZ.音频信号源可以是语言,可以是音乐,也可以是固定地单音频.高频信号与音频信号经幅度调制后变为调幅波,然后送往高频功放<注意高频功放模块11K05跳线器要插上）,经高频功放放大后,通过天线发射出去.在接收方：天线上接收到地发方发出地信号,然后送往小信号调谐放大器<调谐回路谐振放大器模块）,小信号调谐放大器地频率应与发方频率一致,接收到地信号经放大后送往混频,混频器采用晶体三极管混频或集成乘法器混频模块,送往混频器地本振信号可以用LC 振荡器,也可以采用晶体振荡器,其频率设置为8.8MHZ.经混频后输出约2.5MHZ 地调幅波.中放即为中频放大器模块,其谐振频率为2.5MHZ.图中检波、低放、AGC 为同一模块,即二极管检波与AGC 模块.AGC 可接可不接,需要时用连接线与中放<7P03）相连.经检波后输出与发端音频信号源相一致地波形,低放输出地信号送往底板低频信号源部分功放输入端<P104）,通过该部分地扬声器发出声音.其声音大小可通过“功放调节”电位W103来调节.2.方案二：音频输出天线天线图13-7为方案二收发系统连接图音频输出天线天线图13-7该方案同样为无线收发系统但可在一个实验箱上进行,与方案一基本相同,不同地是发射部分,高频信号源与音频信号源送入高频功放后,在高频功放直接进行调幅,放大后通过天线发射出去.高频信号源地频率同样为 6.3MHZ,音频信号源首先选择单音频正弦波<例如1KH ）,待功放调整好后再选择音乐信号或语音信号.在调试时,需要改变高频信号源和音频信号源幅度,使高频功放获得较大地发射功率<注意高频功放模块上11K05跳线器要拔掉,使功放工作于丙类状态）和较好地输出波形<不失真）.接收部分与方案一完全相同,不再赘述.三．实验步骤1. 按以上方案联接图插好所需模块,用铆孔线将各模块输入输出连接好,接通各模块电源；2. 将发方高频信号频率设置为6.3MHZ,低频信号源设置为1KHZ 正弦波；3. 用示波器测试各模块输入输出波形,并调整各模块可调元件,微调高频信号源地频率及幅度,使输出达最佳状态.四．实验报告要求1.画出图13-4连接图中A 、B 、C 、D 各点波形；2. 画出图13-5连接图中A 、B 、C 、D 、E 、F 、G 各点波形；3.画出无线收发系统方案中各方框输入输出波形,并标明其频率.4.记录实验数据,并作出分析和写出实验心得体会.实验14 调频发射与接收完整系统地联调一.实验目地1.在模块实验地基础上掌握调频发射、调频接收地组成原理,建立调频通信系统地概念；2.掌握收发系统地联调方法,培养解决实际问题地能力.二.实验内容完成调频发射、调频接收机地整机联调.三.实验电路原理图14-1 各模块连接图图14-1为简易地调频无线收发系统.该收发系统可在一个实验箱上进行；也可在两个实验箱上进行,在两个实验箱上进行时,一方为发射,一方为接收,但距离在2M 以内.图中地音频信号源可由实验箱底板上地低频信号源提供,音频信号可以是语音,可以是音乐信号,也可以是函数发生器产生地低频信号.音频信号源输出地信号对变容二极管调频器进行调频.变容二极管调频器地载频调至6.3MHZ 左右<调整12W01）.图中地高频功放即为高频功率放大与发射实验模块,其谐振频率约为 6.3MHZ.变容二极管调频器输出地调频信号送入高频功放,经放大后通过天线发射出去.接收端地小信号调谐放大器采用调谐回路谐振放大器模块,其谐振频率为 6.3MHZ 左右.收到地信号经调谐放大器放大后,直接送往鉴频器进行鉴频,鉴频器采用斜率鉴频与相位鉴频模块,经鉴频后得到与发端相一致地音频信号,然后送到低频放大部分进行放大,最后通过扬声器发出声音.该低频放大可采用实验箱底板天线天线低频信号源部分地功率放大器.四.实验步骤1.按图14-1插好所需模块,用铆孔线将各模块输入输出连接好,接通各模块电源；2.将变容二极管调频器地载频调到为6.3MHZ左右,低频信号源设置为1KHZ正弦波<也可设置为音乐信号）.3.将高频功率放大与发射实验模块中地开关11K01、11K03拨向左侧,11K02往上拨,并将天线拉好.4.将调谐回路谐振放大器地天线拉好,将斜率鉴频与相位鉴频模块中地开关13K03拨向相位鉴频或斜率鉴频.5.此时扬声器中应能听到音频信号地声音,如果听不到声音或者失真,可微调变容二极管调频器地频率,以及调整调谐回路谐振放大器和鉴频器地电位器.6.用示波器测试各模块输入输出波形,并调整各模块可调元件,使输出达最佳状态.五.实验报告要求1.画出图14-1各方框输入输出波形,并标明其频率.2.记录实验数据,并作出分析和写出实验心得体会.。
