调频发射机和接收机设计、制作与测试一、调频发射机设计制作与测试1、电路原理图及工作原理工作原理：1脚和22脚为左右声道信号输入端。
2脚和21脚连接预加重电路，可由外接的电路改变时间常数（T=22．7KΩ×C）。
3脚和20脚为低通滤波器的可调端，外接150pF 的电容可限制15KHz以上信号的输入。
4脚为滤波端，外接电容可改善参考电压的波纹系数。
5脚是立体声复合信号的输出端。
6脚接地，7脚为PLL鉴相器输出。
8脚为电源端，连接+5V 电源。
9脚为RP振荡器端，由其与外围元件构成压控振荡电路。
10脚为RF接地端。
11脚为RF信号输出端，经带通滤波器连接至天线或后级功放。
12脚为PLL电源端。
13、14脚外接-7.6MHz晶振。
15～18脚为并行数据设置端，由它们控制发射器的输出频率，19脚为导频信号调整端。
图1调频发射机设计电路原理图2、电路板设计制作过程 （1）PCB 图设计要求和注意事项○1压控振荡器电路尽量靠近芯片相应的引脚 ○2地线处理有以下几种方式： 集中地 分地线1 分地线2 分地线3 总地线 取电源地 母线接地方式 最后接电源地 一点接地方式 本电路可采取一下两种接地方式，要注意安全距离。
集中地 取电源输入地一点接地方式 各地线集中独立连接后铺铜接地 ○3要注意贴片芯片安装与焊接，不要搞错方向，以免多次拆焊烧坏芯片。
○4由于电路元件参数误差，发射频率和接收频率在 MHz 05.0均属正常。
○5本电路在高频段起振过程中需要一段时间，这是锁相环锁频需要一定时间。
如果无法锁频，即不起振或频率偏离设定值过大，可将7.5T 的电感L2稍微拉长些，但不能太长，太长后低频端的频率就无法锁频。
当然可能还有其他原因。
○6 如果低频噪声较大，主要是供电电压不稳定和布线等原因，在布线已经定型情况下，可采用以下方法减小低频噪声：1、采用蓄电池供电。
2、在发射端加一个30P 或33P 电容。
注：这样接入电容时，发射功率减小一些。

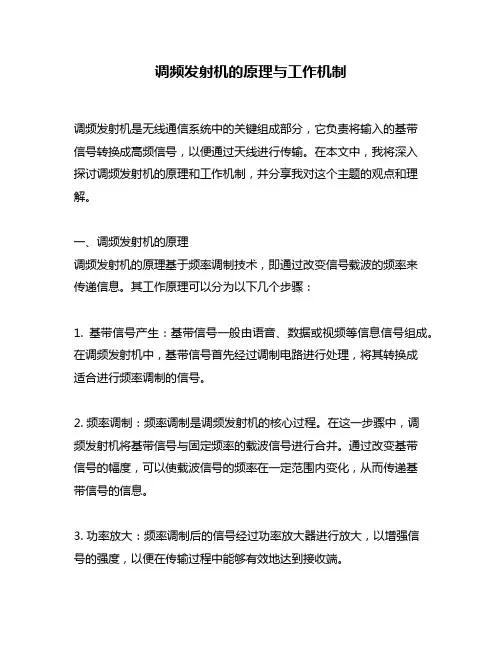

调频发射机的原理与工作机制调频发射机是无线通信系统中的关键组成部分，它负责将输入的基带信号转换成高频信号，以便通过天线进行传输。
在本文中，我将深入探讨调频发射机的原理和工作机制，并分享我对这个主题的观点和理解。
一、调频发射机的原理调频发射机的原理基于频率调制技术，即通过改变信号载波的频率来传递信息。
其工作原理可以分为以下几个步骤：1. 基带信号产生：基带信号一般由语音、数据或视频等信息信号组成。
在调频发射机中，基带信号首先经过调制电路进行处理，将其转换成适合进行频率调制的信号。
2. 频率调制：频率调制是调频发射机的核心过程。
在这一步骤中，调频发射机将基带信号与固定频率的载波信号进行合并。
通过改变基带信号的幅度，可以使载波信号的频率在一定范围内变化，从而传递基带信号的信息。
3. 功率放大：频率调制后的信号经过功率放大器进行放大，以增强信号的强度，以便在传输过程中能够有效地达到接收端。
4. 滤波：为了滤除功率放大器产生的杂散信号和不必要的频率成分，调频发射机会使用滤波器对信号进行滤波处理。
滤波器可以削弱或完全去除不需要的频率分量，使信号频谱更加干净和接收端较容易解调。
5. 频率合成：为了提供稳定的载波信号，调频发射机通常使用频率合成器来产生高稳定度和精确的载波频率。
频率合成器可以根据设定的频率和调制指令生成相应的载波频率。
二、调频发射机的工作机制调频发射机的工作机制主要包括发射信号的调制和发射信号的放大。
具体来说，它的工作过程如下所示：1. 调制阶段：在调制阶段，调频发射机会将输入的基带信号进行一定的预处理，以确保信号能够适用于频率调制。
这一阶段通常包括对基带信号的滤波、放大、平衡和变换等过程，以使其适合与载波信号进行合并。
2. 载波合成阶段：在这个阶段，调频发射机会产生一个稳定的载波信号。
载波合成器通过将基准频率信号与锁相环等电路进行反馈和调整，生成所需的频率和相位。
3. 频率调制阶段：当基带信号和稳定的载波信号准备就绪后，调频发射机将它们进行合并。

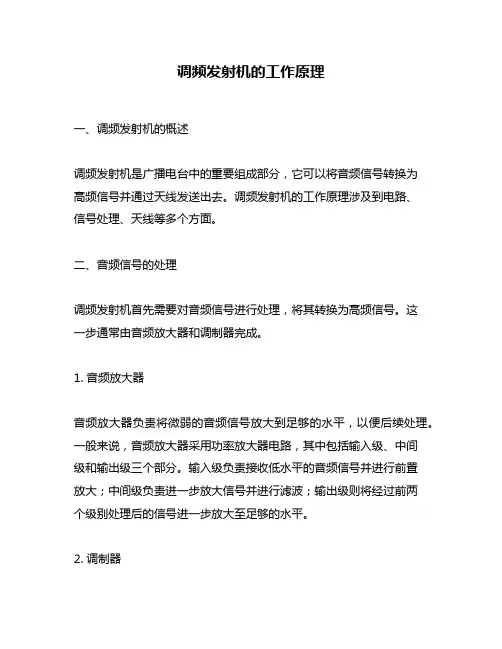

调频发射机的工作原理一、调频发射机的概述调频发射机是广播电台中的重要组成部分，它可以将音频信号转换为高频信号并通过天线发送出去。
调频发射机的工作原理涉及到电路、信号处理、天线等多个方面。
二、音频信号的处理调频发射机首先需要对音频信号进行处理，将其转换为高频信号。
这一步通常由音频放大器和调制器完成。
1. 音频放大器音频放大器负责将微弱的音频信号放大到足够的水平，以便后续处理。
一般来说，音频放大器采用功率放大器电路，其中包括输入级、中间级和输出级三个部分。
输入级负责接收低水平的音频信号并进行前置放大；中间级负责进一步放大信号并进行滤波；输出级则将经过前两个级别处理后的信号进一步放大至足够的水平。
2. 调制器调制器是将音频信号转换为高频信号的关键部分。
它通过改变载波波形来携带音乐或语言信息。
常见的调制方式包括幅度调制（AM）、角度调制（FM）和相位调制（PM）。
在调频发射机中，一般采用FM调制方式。
三、高频信号的生成经过音频信号处理后，调频发射机需要将其转换为高频信号。
这一步通常由振荡器和放大器完成。
1. 振荡器振荡器是产生高频信号的关键部件。
它通过谐振电路产生稳定的高频信号，并将其输出到放大器中进行进一步处理。
常见的振荡器包括晶体管振荡器、LC谐振电路和石英晶体振荡器等。
2. 放大器放大器负责将经过振荡器产生的高频信号进一步放大，以便后续处理。
在调频发射机中，常见的放大器包括功率放大器和线性放大器。
功率放大器通常用于提供较高的输出功率，而线性放大器则更适合提供较低但更精确的输出功率。
四、天线发送经过音频信号处理和高频信号生成后，调频发射机需要通过天线发送出去。
这一步涉及到天线、滤波器和驻波比等多个方面。
1. 天线天线是将电磁波转换为空气传播的关键部分。
在调频发射机中，常见的天线包括垂直天线、水平天线和方向性天线等。
不同的天线具有不同的辐射特性和功率处理能力。
2. 滤波器滤波器用于去除高频信号中的杂散信号和干扰信号，以保证发送出去的信号质量。
调频发射机原理调频发射机是一种将音频信号转换成无线电波并进行调频传输的设备。
它是广播电台、电视台以及其他无线通信设备的重要组成部分。
调频发射机的原理是基于频率调制技术，通过改变载波频率来携带音频信号，实现音频信号的传输和接收。
调频发射机的基本原理是利用频率调制技术，将音频信号转换成无线电波。
当音频信号输入到调频发射机中时，它首先经过一个音频处理模块，将音频信号转换成相应的电压信号。
然后，这个电压信号被送入频率调制器中，与载波信号相结合，产生一个新的频率调制信号。
这个频率调制信号就是携带了音频信号的无线电波，可以通过天线发送出去。
调频发射机的原理可以通过一个简单的模型来理解。
假设载波信号的频率为f_c，音频信号的频率为f_m，那么经过频率调制器后，产生的调频信号的频率就是f_c + kf_m，其中k为调频灵敏度。
这样，音频信号就被转换成了一个频率随着音频信号变化而变化的无线电波，这就是调频发射机的基本原理。
调频发射机的原理还涉及到一些重要的技术细节，比如频率调制的线性度、调频灵敏度、调频带宽等。
线性度是指频率调制器输出信号频率与输入信号电压之间的关系，它决定了调频信号的质量和稳定性。
调频灵敏度是指频率调制器输出信号频率对输入信号电压的变化灵敏程度，它决定了调频信号的频率范围和变化速度。
调频带宽则是指调频信号的频率范围，它受到调频器的工作频率范围和调制信号频率范围的限制。
除了以上的基本原理和技术细节，调频发射机的原理还涉及到一些其他方面的知识，比如频率合成、功率放大、天线匹配等。
频率合成是指通过一系列的频率倍频器和频率混频器来产生稳定的载波信号。
功率放大是指将调频信号进行放大，以便能够发送到更远的距离。
天线匹配则是指通过合适的天线设计和匹配网络来实现最大的信号传输效率。
总的来说，调频发射机的原理是基于频率调制技术，利用频率调制器将音频信号转换成无线电波，实现音频信号的传输和接收。
它涉及到许多技术细节和工程实践，是无线通信领域的重要组成部分。
通信通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。
它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。
1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。
它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。
是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。
起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。
甚高频通信系统由收发机组、控制盒和天线三部分组成。
收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。
接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。
天线为刀形，一般在机腹和机背上都有安装。
甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。
121.600～121.925MHZ主要用于地面管制；值得注意的是通信信号是调幅的，通话双方使用同一频率，一方发送完毕，停止发射等待对方信号。
2.高频通信系统（HF：High Frequency ）是远距离通信系统。

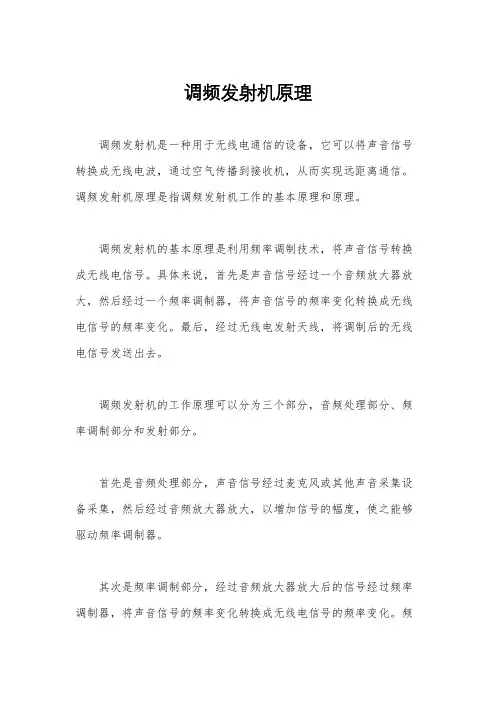

调频发射机原理
调频发射机是一种用于无线电通信的设备，它可以将声音信号转换成无线电波，通过空气传播到接收机，从而实现远距离通信。
调频发射机原理是指调频发射机工作的基本原理和原理。
调频发射机的基本原理是利用频率调制技术，将声音信号转换成无线电信号。
具体来说，首先是声音信号经过一个音频放大器放大，然后经过一个频率调制器，将声音信号的频率变化转换成无线电信号的频率变化。
最后，经过无线电发射天线，将调制后的无线电信号发送出去。
调频发射机的工作原理可以分为三个部分，音频处理部分、频率调制部分和发射部分。
首先是音频处理部分，声音信号经过麦克风或其他声音采集设备采集，然后经过音频放大器放大，以增加信号的幅度，使之能够驱动频率调制器。
其次是频率调制部分，经过音频放大器放大后的信号经过频率调制器，将声音信号的频率变化转换成无线电信号的频率变化。
频
率调制器是调频发射机中的核心部件，它能够将声音信号的频率变化转换成无线电信号的频率变化，并且能够将这种频率变化稳定地保持在一定范围内。
最后是发射部分，经过频率调制器调制后的无线电信号经过无线电发射天线发送出去。
无线电发射天线是将无线电信号转换成电磁波并发送出去的设备，它能够将调制后的无线电信号有效地发送到目标接收机。
总的来说，调频发射机的原理是利用频率调制技术，将声音信号转换成无线电信号，然后通过无线电发射天线发送出去，实现远距离通信。
调频发射机在现代通信中起着重要的作用，它广泛应用于广播、无线电通信、无线电电视等领域，为人们的日常生活和工作提供了便利。

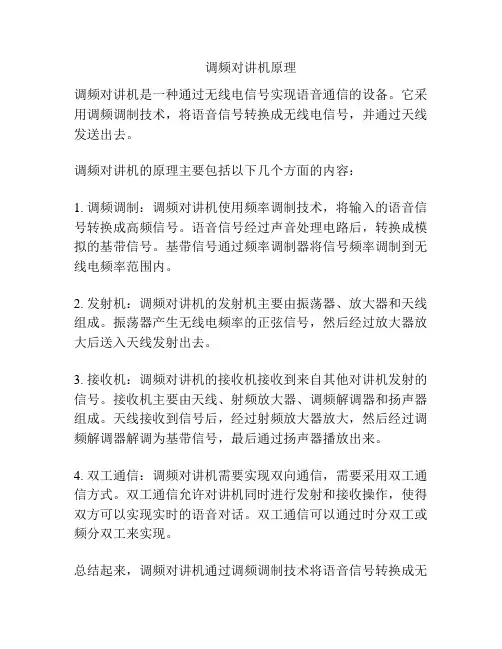

调频对讲机原理
调频对讲机是一种通过无线电信号实现语音通信的设备。
它采用调频调制技术，将语音信号转换成无线电信号，并通过天线发送出去。
调频对讲机的原理主要包括以下几个方面的内容：
1. 调频调制：调频对讲机使用频率调制技术，将输入的语音信号转换成高频信号。
语音信号经过声音处理电路后，转换成模拟的基带信号。
基带信号通过频率调制器将信号频率调制到无线电频率范围内。
2. 发射机：调频对讲机的发射机主要由振荡器、放大器和天线组成。
振荡器产生无线电频率的正弦信号，然后经过放大器放大后送入天线发射出去。
3. 接收机：调频对讲机的接收机接收到来自其他对讲机发射的信号。
接收机主要由天线、射频放大器、调频解调器和扬声器组成。
天线接收到信号后，经过射频放大器放大，然后经过调频解调器解调为基带信号，最后通过扬声器播放出来。
4. 双工通信：调频对讲机需要实现双向通信，需要采用双工通信方式。
双工通信允许对讲机同时进行发射和接收操作，使得双方可以实现实时的语音对话。
双工通信可以通过时分双工或频分双工来实现。
总结起来，调频对讲机通过调频调制技术将语音信号转换成无
线电信号，经过发射机发送出去，接收机接收并解调，最后通过扬声器播放出来，实现双向语音通信。

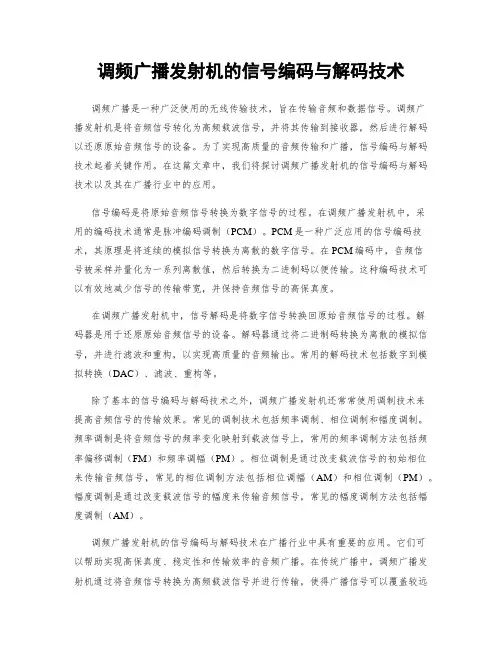

调频广播发射机的信号编码与解码技术调频广播是一种广泛使用的无线传输技术，旨在传输音频和数据信号。
调频广播发射机是将音频信号转化为高频载波信号，并将其传输到接收器，然后进行解码以还原原始音频信号的设备。
为了实现高质量的音频传输和广播，信号编码与解码技术起着关键作用。
在这篇文章中，我们将探讨调频广播发射机的信号编码与解码技术以及其在广播行业中的应用。
信号编码是将原始音频信号转换为数字信号的过程。
在调频广播发射机中，采用的编码技术通常是脉冲编码调制（PCM）。
PCM是一种广泛应用的信号编码技术，其原理是将连续的模拟信号转换为离散的数字信号。
在PCM编码中，音频信号被采样并量化为一系列离散值，然后转换为二进制码以便传输。
这种编码技术可以有效地减少信号的传输带宽，并保持音频信号的高保真度。
在调频广播发射机中，信号解码是将数字信号转换回原始音频信号的过程。
解码器是用于还原原始音频信号的设备。
解码器通过将二进制码转换为离散的模拟信号，并进行滤波和重构，以实现高质量的音频输出。
常用的解码技术包括数字到模拟转换（DAC）、滤波、重构等。
除了基本的信号编码与解码技术之外，调频广播发射机还常常使用调制技术来提高音频信号的传输效果。
常见的调制技术包括频率调制、相位调制和幅度调制。
频率调制是将音频信号的频率变化映射到载波信号上，常用的频率调制方法包括频率偏移调制（FM）和频率调幅（PM）。
相位调制是通过改变载波信号的初始相位来传输音频信号，常见的相位调制方法包括相位调幅（AM）和相位调制（PM）。
幅度调制是通过改变载波信号的幅度来传输音频信号，常见的幅度调制方法包括幅度调制（AM）。
调频广播发射机的信号编码与解码技术在广播行业中具有重要的应用。
它们可以帮助实现高保真度、稳定性和传输效率的音频广播。
在传统广播中，调频广播发射机通过将音频信号转换为高频载波信号并进行传输，使得广播信号可以覆盖较远的距离，并且能够克服一些传输中的干扰。

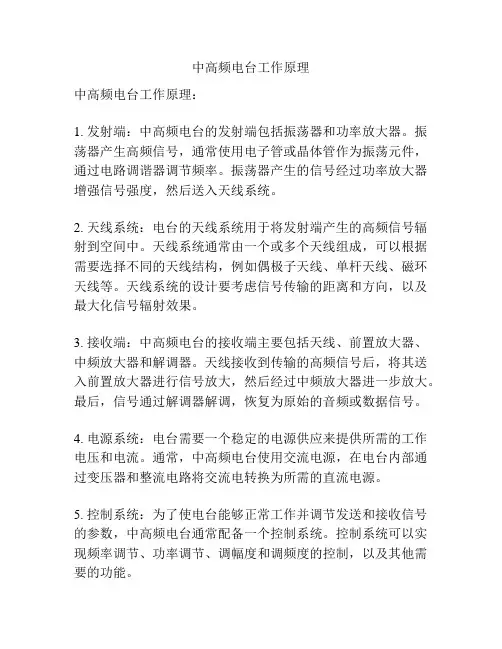

中高频电台工作原理
中高频电台工作原理：
1. 发射端：中高频电台的发射端包括振荡器和功率放大器。
振荡器产生高频信号，通常使用电子管或晶体管作为振荡元件，通过电路调谐器调节频率。
振荡器产生的信号经过功率放大器增强信号强度，然后送入天线系统。
2. 天线系统：电台的天线系统用于将发射端产生的高频信号辐射到空间中。
天线系统通常由一个或多个天线组成，可以根据需要选择不同的天线结构，例如偶极子天线、单杆天线、磁环天线等。
天线系统的设计要考虑信号传输的距离和方向，以及最大化信号辐射效果。
3. 接收端：中高频电台的接收端主要包括天线、前置放大器、中频放大器和解调器。
天线接收到传输的高频信号后，将其送入前置放大器进行信号放大，然后经过中频放大器进一步放大。
最后，信号通过解调器解调，恢复为原始的音频或数据信号。
4. 电源系统：电台需要一个稳定的电源供应来提供所需的工作电压和电流。
通常，中高频电台使用交流电源，在电台内部通过变压器和整流电路将交流电转换为所需的直流电源。
5. 控制系统：为了使电台能够正常工作并调节发送和接收信号的参数，中高频电台通常配备一个控制系统。
控制系统可以实现频率调节、功率调节、调幅度和调频度的控制，以及其他需要的功能。
总结：中高频电台通过振荡器和功率放大器产生高频信号，经过天线系统辐射到空间中。
接收端通过天线接收信号，经过前置放大器和中频放大器放大信号，最后通过解调器解调恢复原始信号。
整个过程需要稳定的电源供应和控制系统来实现正常的工作和调节。
目录1. 内容摘要 ........................................................................................................................................... .. (2)2. 设计目的 ........................................................................................................................................... .. (2)2.1掌握调频发射机接收机,整机组成原理,建立调频系统概念 . ....................................... 2 2.2 掌握系统联调的方法,培养解决实际问题的能力 (2)3. 设计内容 ........................................................................................................................................... .. (3)3.1完成调频发射机整机联调 . ........................................................................................................... 3 3.2完成调频接收机整机联调 . ........................................................................................................... 3 3.3进行调频发送与接收系统联调 . (3)4 .设计原理 ........................................................................................................................................... .. (3)4.1 FM发射机试验 ................................................................................................................................ 3 4.2 FM接收机调试 ................................................................................................................................ 6 4.3系统联合调试 (9)5. 在设计过程遇到的问题以及解决方法 (9)6.实验仪器 ........................................................................................................................................... .. (9)7. 收获和体会 . ......................................................................................................................................... .. 10 参考文献 ........................................................................................................................................... (11)无线电对讲机是一种无线的可在移动中使用的一点对多点进行通信的终端设备, 可使许多人同时彼此交流, 使许多人能同进行通信的终端设备, 可使许多人同时彼此交流, 时听到同一个人说话, 但是在同一时刻只能有一个人讲话。
这种时听到同一个人说话, 但是在同一时刻只能有一个人讲话。
通信方式和其它通信方式有不同的特点:即时沟通、一呼百应、通信方式和其它通信方式有不同的特点:即时沟通、一呼百应、经济实用、运营成本低、不耗费通话费用、节约使用方便, 经济实用、运营成本低、不耗费通话费用、节约使用方便,同时还具有组呼通播、系统呼叫、机密呼叫等功能。
还具有组呼通播、系统呼叫、机密呼叫等功能。
本课程设计了一款半双工调频无线对讲机, 半双工对讲机系统具有通信效率高, 款半双工调频无线对讲机,半双工对讲机系统具有通信效率高, 所需硬件少,使用方便等优点,是实用性强的通信设备, 所需硬件少,使用方便等优点,是实用性强的通信设备,在某些场合完全可以代替电话, 无线电对讲机和其它无线通场合完全可以代替电话,相当实惠, 相当实惠, 信工具(如手机其市场定位各不相同,难以互相取代。
信工具(如手机其市场定位各不相同,难以互相取代。
无线电对讲机决不是过时的产品。
它还将长期使用下去。
随着经济的发对讲机决不是过时的产品。
它还将长期使用下去。
展,社会的进步,人们更关注自身的安全、工作效率和生活质量社会的进步,人们更关注自身的安全、的提高, 对无线电对讲机的需求也将日益增长。
的提高, 对无线电对讲机的需求也将日益增长。
公众对讲机的大量使用, 更促进了无线电对讲机和有线电话机一样成为人们喜爱量使用, 和依赖的通信工具。
2. 设计目的2.1 在模块实验的基础上掌握调频发射机、接收机,整机组成原理,建立调频系统概念。
2.2 掌握系统联调的方法,培养解决实际问题的能力。
3.1完成调频发射机整机联调。
3.2完成调频接收机整机联调。
3.3进行调频发送与接收系统联调图 19-1 半双工调频无线对讲机系统框图该调频发射、接收机组成原理框图如图 19-1所示,发射机由音频信号发生器, 音频放大,调频、上变频、功放等电路组成。
接收机则由高放,下变频、中频放大、限幅、 FM 解调、音频功放、耳机等部分组成。
4 .设计原理4.1 FM发射机试验1. 将模块 10的 S1拨为“ 01” ,即选通音乐信号,经 U4放大从 J6输出,调节 W2使 TH9处信号峰 -峰值为 200mV 左右。
2. 将模块 10的 J6连接到模块 3的 J2,将模块 3的 S1、 S2均置 1,调节 CC1使J1端输出频率接近 4.5MHz ,调节 W2和中周 T1使波形的幅度为 400mV 左右。
3. 具体连线框图如下:测量的音频波形图测量的调频波形图与本振混合的波形图经过功率放大后的波形图 4.2 FM接收机调试音频放大波形图测量的本振波形图鉴频后的波形解调后的波形4.3 系统联合调试发射机实验中模块 7的 J3直接连到接收机实验中的步骤 1中模块 7的 J8,接收机的本振共用发射机的本振,其它步骤不变。
即可完成调频系统发射,接收实验联合调试调试时, 调试时,将发射机模块十的 S1 置“1” 选通音乐信号,模块三 , 选通音乐信号, S1、均置“ 。
调试接收机时, S1、 S2 均置“1” 调试接收机时,先将频率为 11.5MHz 左右的信号接入小信号放大器,检测是否能接收信号。
若没有信号, 接入小信号放大器,检测是否能接收信号。
若没有信号,则检查线路 4 连接是否错误,本振信号输入是否有误,查找错误继续调试。
连接是否错误,本振信号输入是否有误,查找错误继续调试。
若检测到信号则将正交鉴频后的信号连接到模块十的 J1,经放大后输入到 J1, 耳机。
发射机和接收机进行完上述调试后进行试验, 从发射机上发射耳机。
发射机和接收机进行完上述调试后进行试验, 信号,用接收机的耳机接收,这个实验用的是生日歌的音乐, 信号,用接收机的耳机接收,这个实验用的是生日歌的音乐,从接收的耳机中可以听到这个音乐。
做半双工对讲实验,一台实验箱既做发射,也做另一台实验箱的接收5. 在设计过程遇到的问题以及解决方法在半双工调频无线对讲机实验中, 接收端接收不到信号或信号不在半双工调频无线对讲机实验中, 清楚。
针对这种情况, 先要确定对话或接收是时是否按下了发射端的清楚。
针对这种情况, 发射接收交换按钮; 再检查是发射端发射不出信号还是接收端接收不发射接收交换按钮; 到信号。
到信号。
若是发射端不行可按照中波调幅发射机调试的方法进行检查,并查看混频输出的波形;如果是接收端接受不了信号,先检查接并查看混频输出的波形;如果是接收端接受不了信号, 收端用于解调的频率是否与接收端的载波频率是否一样, 并用示波器收端用于解调的频率是否与接收端的载波频率是否一样, 检查解调输入和输出端的波形, 调出相对应的波形并且其输出波形与检查解调输入和输出端的波形, 调出相对应的波形并且其输出波形与接收端的混频输出的波形一样。
接收端的混频输出的波形一样。
值得注意的是 FM 发射机的载波频率左右, 调制信号为话音或音乐; 为 11.5MHz 左右 , 调制信号为话音或音乐 ; 接收机的中频频率为 4.5MHz 。
发射端的载波与接收端的解调波要同频同相。
4.5MHz 。
发射端的载波与接收端的解调波要同频同相。
6.实验仪器1. 高频实验箱 2台2. 双踪示波器 1台7. 收获和体会有时自己认为自己已掌握的东西可能仅是一些肤浅的表面或总体的一个方面,甚至有时是错误的认识,而如果没有实地考察实践, 体的一个方面,甚至有时是错误的认识, 而如果没有实地考察实践, 是无法发现这些问题的。
这次实习给我们每个人一个很好的机会学习是无法发现这些问题的。
那些书本上不能学到的知识, 增长了我们的见识, 对生产操作有了一那些书本上不能学到的知识, 增长了我们的见识, 定的直观认识, 对产品制造也有了一定的认识。
下面将此次设计的内定的直观认识, 对产品制造也有了一定的认识。
下面将此次设计的内容,收获和体会大致的写下来:第一、通过本次设计, 知道了发射机的发射原理和接收机的接收第一、通过本次设计, 原理。
调幅和调频机的相同点及其不同点。
原理。
调幅和调频机的相同点及其不同点。
第二、通过实习中的亲自动手, 使我们学生能将所学的理论和实第二、通过实习中的亲自动手, 践相结合, 巩固消化所学的知识,培养实践操作技能, 践相结合,巩固消化所学的知识,培养实践操作技能,建立理论与实践相结合的概念。
