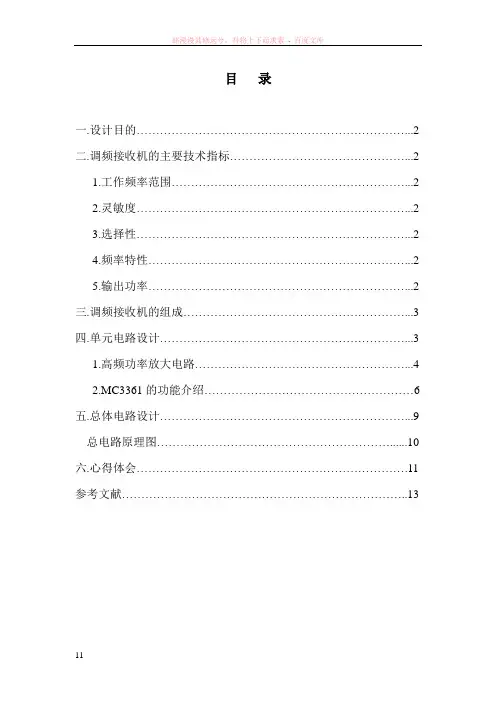

目录
一.设计目的 (2)
二.调频接收机的主要技术指标 (2)
1.工作频率范围 (2)
2.灵敏度 (2)
3.选择性 (2)
4.频率特性 (2)
5.输出功率 (2)
三.调频接收机的组成 (3)
四.单元电路设计 (3)
1.高频功率放大电路 (4)
2.MC3361的功能介绍 (6)
五.总体电路设计 (9)
总电路原理图 (10)
六.心得体会 (11)
参考文献 (13)
一.设计目的
通过本课程设计，巩固已学理论知识，提高动手能力，了解调频接收机的组成及各单元电路之间的关系及相互影响，了解集成电路单片接收机的性能及应用。
从而能正确设计、计算调频接收机的各单元电路。
二.调频接收机的主要技术指标
1.工作频率范围
接收机可以接收到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应。
如调频广播收音机的频率范围为88～108MHz。
2.灵敏度
接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为5～30uV,本课程设计中采用25uV。
3.选择性
接收机从各种信号和干扰中选出所需信号的能力称为选择性，单位用dB表示，dB数越高，选择性越好。
调频接收机的中频干扰抑制比应大于50dB。
4.频率特性
接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200KHz。
5.输出功率
接收机的负载输出的最大不失真功率称为输出功率。
三.调频接收机组成
调频接收机组成框图
调频接收机的工作原理：
天线接收到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡器输出的另一高频f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。
混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。
由于天线接收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵敏度较高，选择性较好，性能也比较稳定。
四.单元电路设计
1. 高频功率放大电路
高频功率放大电路原理图
工作原理：
从天线ANTA1接收到的高频信号经过CA1、CCA1、LA1组成的选频回路，选取信号为f s=10.7MHz的有用信号，经晶体管QA1进行放大，由CA3、TA1初级组成的调谐回路，进一步滤除无用信号，将有用信号经变压器和CB1耦合进入MC3361。
电路参数确定：
1.静态工作点的设置
由于放大器工作在小信号放大状态，而且有：
U BQ=R b1/(R b1+R b2)V cc
I EQ=(U BQ-U BEQ)/R e=I CQ
U CEQ=V cc-I EQ(R c+R e) I BQ=I CQ/
取晶体管的静态工作点：I EQ=1.5mA
U EQ=3V
U CEQ=9V
则R E=U EQ/I E=1.5K 取流过RA3的电流基极电流的7倍，则有：RA3=U BQ/7 I BQ=17.6K≈ 18K，则RA2+WA1=(12-3.7)*18=40K，则取RA2=5.1K WA1选取50K的可调电阻以调整静态工作点。
2.谐振回路参数的计算
其中g be={I E}mA/26βS=1.15mS
G m={I E}mA/26βS=58mS
Y ie=(g be+jwC be)/[1+r be(g be+jwC be)]
=1.373*10-3S+2.88*10-3S
则有g ie=1.373ms r ie=1/g ie=728Ω C ie=2.88mS/w=22.5pF
Y oe=(jwC bb C bc g m)/[1+r bb(g be+jwC be)]+jwC be
=0.216mS+j1.37mS
则有g oe=0.216mS C oe=1.37mS/w=10.2pF
回路总电容C∑的计算
C∑=1/(2πfo)2L
=1/{[2*3.14*10.7*106]2*1.8*10-6 }
=123pF
C =C∑-p12C oe-p22C ie
=120-0.432*22.5-10.2
=119pF
则有CA3=119pF≈120pF
3.耦合电容及高频滤波电容的确定
如上图高频电路中取耦合电容CA2=0.001uF,旁路电容
CA4=0.1uF，滤波电容CA5=0.1uF
电压增益：A uo=-U o/U i
=-p1p2Y fe/g∑
=-p1p2Y fe/p12g oe+p22g ie+G
=(N2-N1)dB
增频带：B W=2△f0.7=fo/Q L
放大器的选择性：Kr0.1=B0.1/B0.7
2.MC3361的功能介绍
MC3361是MOTOROLA公司生产的窄带单片集成低功耗FM接收机芯片，该芯片内部集成有振荡、混频，相移、鉴频有源滤波、噪声抑制、消声开关等功能电路。
各引脚功能如下表所示：
由MC3361构成的窄带单片FM接收机内部电路结构如下图所示。
其中，
芯片内晶体与外接在第1、2脚的晶体和电容构成第二本机振荡器，其振荡信号f2L与第一中频信号f1I在片内第二混频器中进行混频。
第二混频器输出f1I±f2L信号（第3脚）。
当第一中频信号f1I=10.7MHz、第二本振信号f2L=10.245MHz时，第二中频f2I=f1I-f2L=455KHz。
第二混频器输出端（第3脚）接中心频率为455KHz的窄带三端陶瓷滤波器F L2，将f1I±f2L中的差频分量f2I（f2I=f1I-f2L=455KHz）取出。
滤波后的第二中频信号f2I加到限幅放大器的输入端（第5脚），进行五级限幅中频放大。
放大了的中频信号分为两路，一路送片内鉴频器，一路送第8脚接鉴频器的LC移相网络。
鉴频器输出即解调信号从第9脚输出。
第6、7脚通常接去耦电容。
第12、13、14脚与外围器件组成静噪触发电路。
+V cc=2.0～8.0V。
MC3361构成的10.7MHz调频接收机电路图五.整体电路设计
总电路原理图
扫描控制
10
六.心得体会
这个学期接触了高频电子线路这门专业课程的学习，书本上学的都是一些的理论知识，也比较抽象，可以说一个学期快结束了也没觉得究竟学到了什么，但是经过这两个礼拜高频电子线路的课程设计，才真正明白理论与实践的深刻含义，也培养了自己独立思考问题与独立搜集资料的能力。
我的课题是调频接收机的设计，一开始，浣老师就给我们这两个礼拜的课程设计做了统一的安排。
接到任务书的第一天，我就迫不及待的钻进了图书馆，搜索着我需要的有关调频接收机的书籍资料，终于功夫不负有心人，从图书馆借的几本书还是找到了一些对我有用的资料。
记得老师第一天就给我们说过，如果有不懂的可以去办公室找他。
在翻阅了有关书籍后，我发现了一些问题，然后又急急忙忙的上网查询，希望借助互联网的强大功能帮我答疑，在仍心存疑惑时，我就去请教了老师。
准备工作基本完成后，我就正式开始了我的课程设计。
在我了解调频接收机的有关知识后，我就开始构思怎样开始设计才能让我设计的调频接收机达到任务书上的要求。
在把整体框架画好后，接下来就是单元电路的设计。
幸好上个礼拜做了电子CAD的课程设计，对Protel99制图有了比较熟练的操作与应用，这对我在这次课程设计中有关原理图的绘制真是节约了不少时间和精力，也增加了不少制图的乐趣，进一步提升了Protel99画图的功底。
通过这次调频接收机的设计，让我对电路的设计过程有了一定的
了解，也让我明白了实际中的电路与理想的接线也还是有区别的。
同时也让我更深的认识到：什么都只有通过自己动脑，自己动手才能体会学习的乐趣，真正享受学习的过程，获得成功的快乐。
参考文献
1、《无线发射与接收电路设计》黄智伟
北京航空航天大学出版社
2、《电子线路综合设计》谢自美华中科技大学出版社
3、《高频电子线路》哈尔滨工程大学出版社
4、《高频电子线路》（第二版）高吉祥电子工业出版社
5、《高频电路设计与制作》【日】市川裕一青木胜
科学出版社
6、《电子技术基础实验》陈大钦高等教育出版社
7、《高频电子线路实验与课程设计》杨翠娥哈尔滨工程大学出版社。
