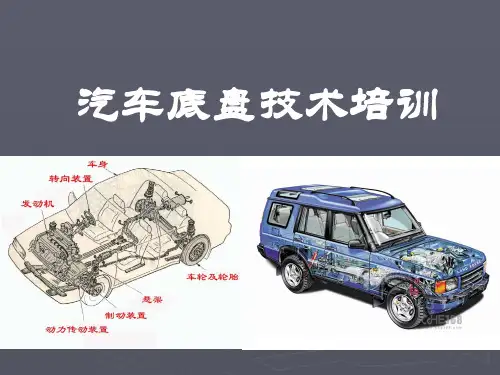

汽车底盘的基础知识和分类培训教材

汽车底盘构造与维修教材一、底盘概述汽车底盘是指整车的支撑结构，连接和支持汽车的各个部件，同时也是传递驱动和悬挂系统力量的关键。

底盘结构复杂，包括车架、悬挂系统、传动系统以及制动系统等。

二、底盘构造1.车架车架是汽车底盘的主要组成部分，承担着整车机械和空气力学负荷，确保车身的稳定性和刚度。

车架的主要材料为钢铁和铝合金，车架的形状和材料选择会根据不同的车型和用途而有所不同。

2.悬挂系统悬挂系统连接车体与车轮，起到减震和支撑的作用。

主要包括减震器、弹簧、稳定杆等组件。

减震器用于减轻车辆在行驶过程中的颠簸和震动，提高乘坐舒适性和行驶稳定性。

弹簧是承受车身和货物重量的关键，通过储存和释放能量，减缓车身的起伏。

稳定杆则用于提高车辆的操控性，减少车身的倾斜。

3.传动系统传动系统是将发动机的动力传输到车轮上的组成部分。

主要包括离合器、变速器、传动轴和差速器等。

离合器用于将发动机输出的动力与变速器相连接和分离。

变速器则用于调节发动机输出的扭矩和转速，使汽车可以在不同的道路条件下正常行驶。

传动轴负责将动力从变速器传递到车轮上，差速器则用于使车轮能够独立旋转，以克服转弯时内外侧车轮速度的差异。

4.制动系统制动系统是汽车底盘中至关重要的部分，用于控制汽车的速度和停车。

主要包括刹车片、刹车盘、制动液和制动器等组件。

刹车片和刹车盘通过摩擦产生阻力，减速车轮的旋转。

制动液则通过压力传递给刹车器，使其夹住刹车盘，从而实现刹车效果。

三、底盘维修底盘是汽车的重要组成部分，定期的维修保养对于确保驾驶安全和延长车辆使用寿命至关重要。

以下是一些常见的底盘维修项目：1.车架检查和维护定期检查车架是否存在裂纹、变形等情况，如有问题应及时修复。

对于汽车底盘的维护还包括防腐处理、清洗和涂漆等。

2.悬挂系统维修定期检查悬挂系统的减震器、弹簧和稳定杆等组件是否损坏或老化。

如有需要，应及时更换零部件以保证悬挂系统的正常运行。

3.传动系统维修按照制造商的建议，定期更换变速器油、差速器油和传动轴油。

汽车底盘系统结构与原理目录；项目一汽车底盘机构的基础认识任务一汽车底盘的组成和功用项目二汽车传动系统任务一汽车传动系统认识任务二离合器任务三手动变速器任务四万向传动装置任务五驱动桥项目三行驶系统任务一行驶系统认识任务二车架任务三悬架任务四车轮与轮胎项目四汽车转向系任务一转向系统认识任务二转向器及转向操纵机任务三动力转向系统项目五汽车制动系任务一制动系统认识任务二行车制动器任务三驻车制动器项目一汽车底盘机构的基础认识任务一汽车底盘的组成和功用任务目标：1.汽车底盘的功用及组成学习目标：1•掌握汽车底盘的功用及组成汽车底盘由传动系、行驶系、转向系和制动系等四大系统组成，其功用为接受发动机的动力，使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。

汽车底盘结构1.传动系传动系的基本功用是将发动机发出的动力传给驱动车轮。

现代汽车传动系统大多数采用机械式或液力传动式的，不同的汽车，其传动系的组成稍有不同。

普通轿车的发动机纵向布置在汽车前部，并且以后轮为驱动轮，其传动系的组成与布置如图1-2所示。

一般是由离合器、手动变速器、万向传动装置、驱动桥等组成。

现代轿车中采用自动变速器的越来越多，其底盘包括自动变速器、万向传动装置、驱动桥SUV 即运动型 等，即用自动变速器取代了离合器和手动变速器，如果是越野汽车（包括 多功能车），还应包括分动器。

传动系结构图2. 行驶系汽车行驶系统的功用支持全车并保证车辆的正常行驶。

主要由车架（车身）、车桥、悬 架、车轮等组成，见图 1-3所示。

汽车行驶系的基本功能是：① 接受传动系统传来的发动机转矩并产生驱动力；② 承受汽车的总重量，传递并承受路面作用于车轮上的各个方向的反力及转矩；③ 缓冲减振，保证汽车行驶的平顺性；④ 与转向系统协调配合工作，控制汽车的行驶方向，以保证汽车操纵的稳定性。

传动系结构图3.转向系转向系的功用是保证汽车能够按照驾驶员选定的方向行驶。

主要由转向操纵机构、转向器、转向传动机构组成。

项目1 汽车底盘概述教学目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理1.1 汽车底盘的基本组成和功用1. 底盘的组成和功用组成：传动系、行驶系、转向系和制动系。

功用：接受发动机的动力，使汽车运动并按照驾驶员的操纵而正常行驶2. 传动系组成：指从发动机到驱动车轮之间所有动力传递装置的总称，包括离合器变速器、万向传动装置、驱动桥等组成。

1) 离合器：保证换档平顺，必要时中断动力传动。

2) 变速器：变速、降速增矩、变向、中断动力传动。

3) 万向传动装置：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。

4) 主减速器：将动力传给差速器，并实现降速增矩、改变传动方向。

5) 差速器：将动力传给半轴，并允许左右半轴以不同的转速旋转。

6) 半轴：将差速器的动力传给驱动车轮。

3. 行驶系组成：包括车架、悬架、车桥和车轮等。

功用：支承、安装汽车的各零部件总成，传递和承受车上、车下各种载荷的作用，以保证汽车的正常行驶。

4. 转向系组成：包括转向操纵机构、转向器和转向传动机构。

功用：保证汽车能够按照驾驶员选定的方向行驶。

5. 制动系组成：包括行车制动系和驻车制动系。

功用：使汽车减速、停车并能保证可靠地驻停。

1.2 汽车底盘的总体布置1. 发动机前置后轮驱动（FR）传统的布置型式，应用广泛，用于各种车辆。

2. 发动机前置前轮驱动（FF）多用于轿车，但豪华轿车不采用。

1) 发动机前横置前轮驱动2）发动机前纵置前轮驱动3. 发动机后置后轮驱动（RR）：多用于客车。

4. 发动机前置全轮驱动（XWD）。

5. 发动机中置后轮驱动（MR）：用于跑车、赛车，如法拉利、保时捷、F1赛车。

1.3 汽车行驶的基本原理发动机动力→驱动力矩Tt →F0→牵引力Ft项目2 安全生产注意事项教学目标1. 了解汽车4S店的经营理念2. 了解汽车维修车间的基本流程3. 掌握汽车维修人员的工作原则4. 掌握必要的安全生产注意事项5. 掌握5S一、汽车4S店的经营理念1. 什么是汽车4S店整车销售零配件供应售后服务信息反馈四位一体的汽车经销店。
