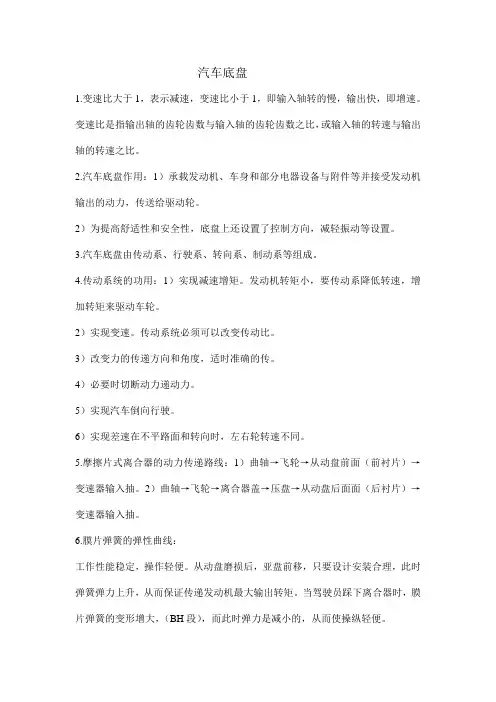

汽车底盘1.变速比大于1，表示减速，变速比小于1，即输入轴转的慢，输出快，即增速。
变速比是指输出轴的齿轮齿数与输入轴的齿轮齿数之比，或输入轴的转速与输出轴的转速之比。
2.汽车底盘作用：1）承载发动机、车身和部分电器设备与附件等并接受发动机输出的动力，传送给驱动轮。
2）为提高舒适性和安全性，底盘上还设置了控制方向，减轻振动等设置。
3.汽车底盘由传动系、行驶系、转向系、制动系等组成。
4.传动系统的功用：1）实现减速增矩。
发动机转矩小，要传动系降低转速，增加转矩来驱动车轮。
2）实现变速。
传动系统必须可以改变传动比。
3）改变力的传递方向和角度，适时准确的传。
4）必要时切断动力递动力。
5）实现汽车倒向行驶。
6）实现差速在不平路面和转向时，左右轮转速不同。
5.摩擦片式离合器的动力传递路线：1）曲轴→飞轮→从动盘前面（前衬片）→变速器输入抽。
2）曲轴→飞轮→离合器盖→压盘→从动盘后面面（后衬片）→变速器输入抽。
6.膜片弹簧的弹性曲线：工作性能稳定，操作轻便。
从动盘磨损后，亚盘前移，只要设计安装合理，此时弹簧弹力上升，从而保证传递发动机最大输出转矩。
当驾驶员踩下离合器时，膜片弹簧的变形增大，（BH段），而此时弹力是减小的，从而使操纵轻便。
7.同步器作用及原理：8.手动变速器的操纵机构设有自锁、互锁、倒档锁三大锁止机构。
9.万向传动装置的作用：实现在汽车轴间的夹角且位置相对变化的两个转轴之间传递动力。
10.为实现十字轴式万向节等角速传动：1）第一万向节的从动叉与第二万向节的主动叉处于同一平面内。
2）输入轴与传动轴间的夹角α1与传动轴间的夹角α2相等。
11.两万向节叉等角速度关系：万向节的传力点在其交点变化时，始终位于角平分面内。
12.驱动桥的作用及组成：将万向传动装置传来的发动机动力经过降速将增大的转矩分配到驱动车轮。
由主减速器、差速器、半轴和驱动桥壳组成。
13.差速器动力传递路线：主动—从动—差速器壳—行星齿轮轴—半轴齿轮—半轴。

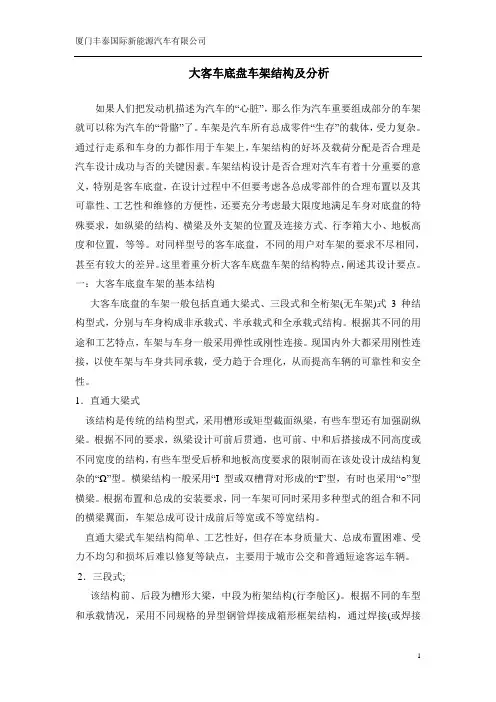

大客车底盘车架结构及分析如果人们把发动机描述为汽车的“心脏”，那么作为汽车重要组成部分的车架就可以称为汽车的“骨骼”了。
车架是汽车所有总成零件“生存”的载体，受力复杂。
通过行走系和车身的力都作用于车架上，车架结构的好坏及载荷分配是否合理是汽车设计成功与否的关键因素。
车架结构设计是否合理对汽车有着十分重要的意义，特别是客车底盘，在设计过程中不但要考虑各总成零部件的合理布置以及其可靠性、工艺性和维修的方便性，还要充分考虑最大限度地满足车身对底盘的特殊要求，如纵梁的结构、横梁及外支架的位置及连接方式、行李箱大小、地板高度和位置，等等。
对同样型号的客车底盘，不同的用户对车架的要求不尽相同，甚至有较大的差异。
这里着重分析大客车底盘车架的结构特点，阐述其设计要点。
一：大客车底盘车架的基本结构大客车底盘的车架一般包括直通大梁式、三段式和全桁架(无车架)式3种结构型式，分别与车身构成非承载式、半承载式和全承载式结构。
根据其不同的用途和工艺特点，车架与车身一般采用弹性或刚性连接。
现国内外大都采用刚性连接，以使车架与车身共同承载，受力趋于合理化，从而提高车辆的可靠性和安全性。
1．直通大梁式该结构是传统的结构型式，采用槽形或矩型截面纵梁，有些车型还有加强副纵梁。
根据不同的要求，纵梁设计可前后贯通，也可前、中和后搭接成不同高度或不同宽度的结构，有些车型受后桥和地板高度要求的限制而在该处设计成结构复杂的“Ω”型。
横梁结构一般采用“I型或双槽背对形成的“I”型，有时也采用“○”型横梁。
根据布置和总成的安装要求，同一车架可同时采用多种型式的组合和不同的横梁翼面，车架总成可设计成前后等宽或不等宽结构。
直通大梁式车架结构简单、工艺性好，但存在本身质量大、总成布置困难、受力不均匀和损坏后难以修复等缺点，主要用于城市公交和普通短途客运车辆。
2．三段式;该结构前、后段为槽形大梁，中段为桁架结构(行李舱区)。
根据不同的车型和承载情况，采用不同规格的异型钢管焊接成箱形框架结构，通过焊接(或焊接和铆接)同前后大梁连接在一起。

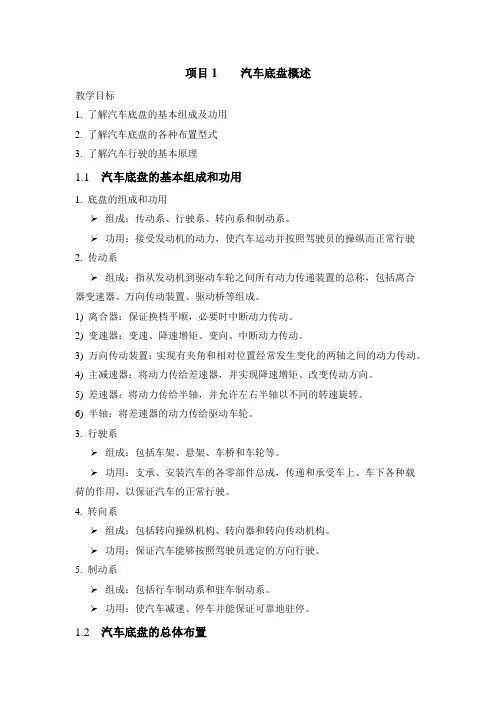

项目1 汽车底盘概述教学目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理1.1 汽车底盘的基本组成和功用1. 底盘的组成和功用组成：传动系、行驶系、转向系和制动系。
功用：接受发动机的动力，使汽车运动并按照驾驶员的操纵而正常行驶2. 传动系组成：指从发动机到驱动车轮之间所有动力传递装置的总称，包括离合器变速器、万向传动装置、驱动桥等组成。
1) 离合器：保证换档平顺，必要时中断动力传动。
2) 变速器：变速、降速增矩、变向、中断动力传动。
3) 万向传动装置：实现有夹角和相对位置经常发生变化的两轴之间的动力传动。
4) 主减速器：将动力传给差速器，并实现降速增矩、改变传动方向。
5) 差速器：将动力传给半轴，并允许左右半轴以不同的转速旋转。
6) 半轴：将差速器的动力传给驱动车轮。
3. 行驶系组成：包括车架、悬架、车桥和车轮等。
功用：支承、安装汽车的各零部件总成，传递和承受车上、车下各种载荷的作用，以保证汽车的正常行驶。
4. 转向系组成：包括转向操纵机构、转向器和转向传动机构。
功用：保证汽车能够按照驾驶员选定的方向行驶。
5. 制动系组成：包括行车制动系和驻车制动系。
功用：使汽车减速、停车并能保证可靠地驻停。
1.2 汽车底盘的总体布置1. 发动机前置后轮驱动（FR）传统的布置型式，应用广泛，用于各种车辆。
2. 发动机前置前轮驱动（FF）多用于轿车，但豪华轿车不采用。
1) 发动机前横置前轮驱动2）发动机前纵置前轮驱动3. 发动机后置后轮驱动（RR）：多用于客车。
4. 发动机前置全轮驱动（XWD）。
5. 发动机中置后轮驱动（MR）：用于跑车、赛车，如法拉利、保时捷、F1赛车。
1.3 汽车行驶的基本原理发动机动力→驱动力矩Tt →F0→牵引力Ft项目2 安全生产注意事项教学目标1. 了解汽车4S店的经营理念2. 了解汽车维修车间的基本流程3. 掌握汽车维修人员的工作原则4. 掌握必要的安全生产注意事项5. 掌握5S一、汽车4S店的经营理念1. 什么是汽车4S店整车销售零配件供应售后服务信息反馈四位一体的汽车经销店。

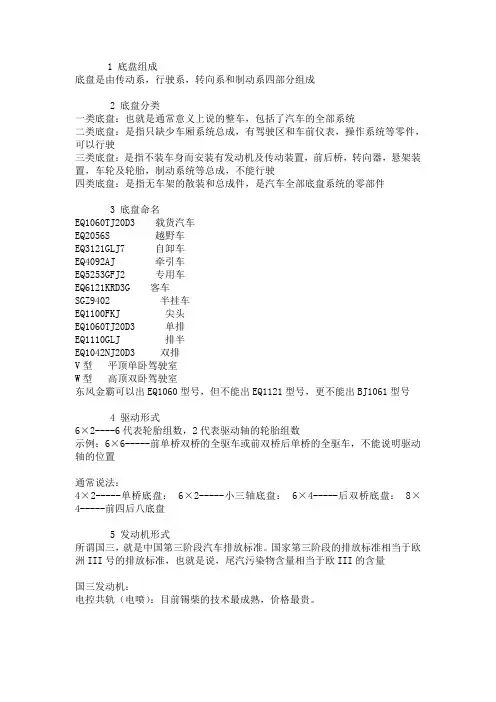

1 底盘组成底盘是由传动系，行驶系，转向系和制动系四部分组成2 底盘分类一类底盘：也就是通常意义上说的整车，包括了汽车的全部系统二类底盘：是指只缺少车厢系统总成，有驾驶区和车前仪表，操作系统等零件，可以行驶三类底盘：是指不装车身而安装有发动机及传动装置，前后桥，转向器，悬架装置，车轮及轮胎，制动系统等总成，不能行驶四类底盘：是指无车架的散装和总成件，是汽车全部底盘系统的零部件3 底盘命名EQ1060TJ20D3 载货汽车EQ2056S 越野车EQ3121GLJ7 自卸车EQ4092AJ 牵引车EQ5253GFJ2 专用车EQ6121KRD3G 客车SGZ9402 半挂车EQ1100FKJ 尖头EQ1060TJ20D3 单排EQ1110GLJ 排半EQ1042NJ20D3 双排V型平顶单卧驾驶室W型高顶双卧驾驶室东风金霸可以出EQ1060型号，但不能出EQ1121型号，更不能出BJ1061型号4 驱动形式6×2----6代表轮胎组数，2代表驱动轴的轮胎组数示例：6×6-----前单桥双桥的全驱车或前双桥后单桥的全驱车，不能说明驱动轴的位置通常说法：4×2-----单桥底盘： 6×2-----小三轴底盘： 6×4-----后双桥底盘： 8×4-----前四后八底盘5 发动机形式所谓国三，就是中国第三阶段汽车排放标准。
国家第三阶段的排放标准相当于欧洲III号的排放标准，也就是说，尾汽污染物含量相当于欧III的含量国三发动机：电控共轨（电喷）：目前锡柴的技术最成熟，价格最贵。
电控单体泵：目前玉柴用的比较多，价格居中直列泵+EGR（Exhaust Gas Recirculation废气再循环）：价格最低，不能通过尾气测试示例：YC4E140-30 电喷高压共轨YC4E140-31 单体泵YC4E140-33 EGR尾气循环CA6DL1-26E3 电喷高压共轨CA6DF3-22E3U 单体泵CA6DL1-26E3F EGR尾气循环。
