4.2风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑所受的风荷载。

4.2.1单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：（－1）式中：1.基本风压值Wo按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的值确定的风速V0(m/s)按公式确定。

但不得小于0.3kN/m2。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感主要与高层建筑的自振特性有关，目前还没有实用的标准。

一般当房屋高度大于60米时，采用100年一风压。

《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。

2.风压高度变化系数μs《荷载规范》把地面粗糙度分为A、B、C、D四类。

A类：指近海海面、海岸、湖岸、海岛及沙漠地区；B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；书P55页表4.2给出了各类地区风压沿高度变化系数。

位于山峰和山坡地的高层建筑，其风压高系数还要进行修正，可查阅《荷载规范》。

3.风载体型系数μz风荷载体型系数是指建筑物表面实际风压与基本风压的比值，它表示不同体型建筑物表面风力的小。

一般取决于建筑建筑物的平面形状等。

计算主体结构的风荷载效应时风荷载体型系数可按书中P57表4.2－2确定各个表面的风载体型或由风洞试验确定。

几种常用结构形式的风载体型系数如下图注：“＋”代表压力；“－”代表拉力。

4.风振系数βz风振系数βz反映了风荷载的动力作用，它取决于建筑物的高宽比、基本自振周期及地面粗糙度基本风压。

《荷载规范》规定对于基本自振周期大于0.25s的工程结构，如房屋、屋盖及各种高耸结构，及对于高度大于30m且高宽比大于1.5的高柔房屋，均应考虑风压脉动对结构发生顺风向风振的影响。

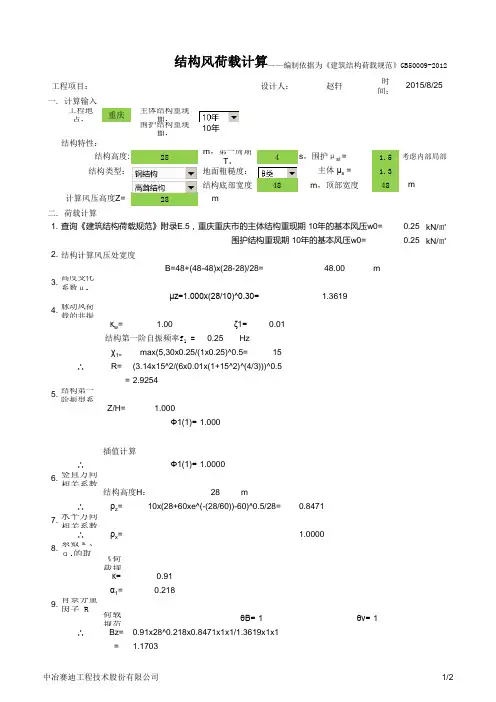

风荷载计算参考规范：《建筑结构荷载设计规范》gb50009-2022《高层建筑混凝土结构技术规程》jgj3-2021一般情况下的风荷载：风荷载的标准值为荷载规范8.1.1和4.2.1wk？？ZsZw0（1）风荷载标准值计算公式适用于主要承重（主）结构的风荷载计算；（2）风荷载的标准值为沿风向的风荷载；（3）风荷载垂直于建筑物表面；（4）风荷载的作用面积应为垂直于风向的最大投影面积；（5）适用于高层建筑任意高度的风荷载计算。

对于荷载规范3.2.5第2条中的雪荷载和风荷载，重现期应视为设计使用寿命。

8.1.2在荷载规范中，基本风压应为根据本规范规定的方法确定的重现期为50年的风压，但不得小于0.3kn/o。

荷载规范的E.5和高度规范的4.2.2。

对风荷载敏感的高层建筑，其承载力按基本风压的1.1倍设计。

（文章描述）。

一般情况下，对于高度超过60m的高层建筑，在承载力设计中可按基本风压的1.1倍计算风荷载。

吸烟守则第5.2.1条。

基本风压不应小于0.35kn/o。

对于安全等级为I级的烟囱，应根据每100年一次的风压采用基本风压。

8.2.1地面粗糙度a类近海海面和岛屿、海岸、湖岸和沙漠地区B类田地、村庄、丛林、丘陵和城镇，房屋稀疏，城市地区C类密集建筑，城市地区D类密集建筑，房屋高大。

荷载规范表8.2.1显示了墙和柱的风压高度随墙顶的变化系数。

柱顶与地面之间的距离被视为计算高度Z，通过查表插入法确定。

荷载规范中的风压体型系数8.3.1围护结构：根据第32项，高度规范中取1.3 4.2.31，圆形平面建筑取0.8；2正多边形和截断三角形平面建筑的计算公式如下：？s0.8? 1.2/n3对于高宽比H/b不大于4的矩形、方形和交叉平面建筑，取1.3；4.以下建筑采用1.4:1）V形、Y形、弧形、双十字形和井形平面建筑；2）高宽比H/b大于4的L形、槽形和十字形平面建筑；风压高度变异系数3）高宽比H/b大于4，长宽比L/b小于1.5的矩形和鼓形平面建筑。

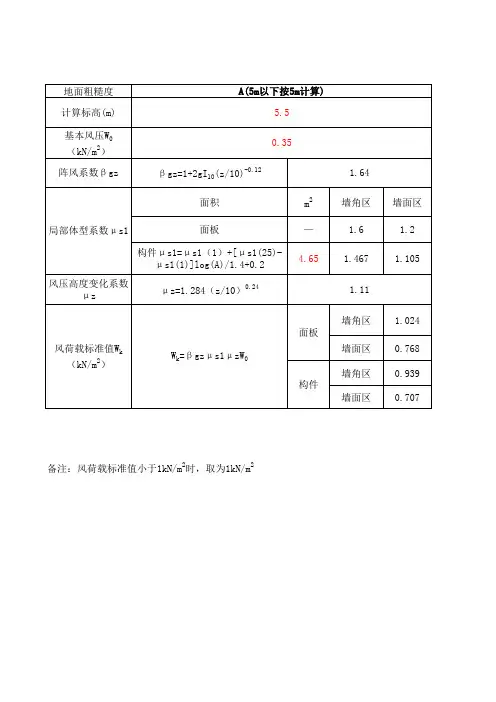

按老版本规范风荷载标准值计算方法：1.1风荷载标准值的计算方法幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算：wk =βgzμzμs1w…… 2006年版]上式中：wk：作用在幕墙上的风荷载标准值(MPa)；Z：计算点标高：；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足5m按5m计算)：βgz =K(1+2μf)其中K为地面粗糙度调整系数，μf为脉动系数A类场地：βgz =×(1+2μf) 其中：μf=×(Z/10)B类场地：βgz =×(1+2μf) 其中：μf=(Z/10)C类场地：βgz =×(1+2μf) 其中：μf=(Z/10)D类场地：βgz =×(1+2μf) 其中：μf=(Z/10)对于B类地形，高度处瞬时风压的阵风系数：βgz=×(1+2×(Z/10))=μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A类场地：μz=×(Z/10)当Z>300m时，取Z=300m，当Z<5m时，取Z=5m；B类场地：μz=(Z/10)当Z>350m时，取Z=350m，当Z<10m时，取Z=10m；C类场地：μz=×(Z/10)当Z>400m时，取Z=400m，当Z<15m时，取Z=15m；D类场地：μz=×(Z/10)当Z>450m时，取Z=450m，当Z<30m时，取Z=30m；对于B类地形，高度处风压高度变化系数：μz=×(Z/10)=μs1：局部风压体型系数；按《建筑结构荷载规范》GB50009-2001(2006年版)第条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数μs1：一、外表面1. 正压区按表采用；2. 负压区-对墙面，取-对墙角边，取二、内表面对封闭式建筑物，按表面风压的正负情况取或。

1 风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。

1.1 单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值ωk （KN/m ²）按下式计算：ωk =βz μs μz ω0风荷载标准值（kN/m 2）=风振系数×风荷载体形系数×风压高度变化系数×基本风压1.1.1 基本风压ω0按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最大值确定的风速v 0(m/s)，再考虑相应的空气密度通过计算确定数值大小。

按公式 ω0=12ρv 02确定数值大小，但不得小于0.3kN/m 2，其中ρ的单位为t/m ³，ω0单位为kN/m 2。

也可以用公式ω0=11600v 02计算基本风压的数值，也不得小于0.3kN/m2。

1.1.2 风压高度变化系数μZ风压高度变化系数在同一高度，不同地面粗糙程度也是不一样的。

规范以B 类地面粗糙程度作为标准地貌，给出计算公式。

μZX=(H tB 10)2αB (10H tX )2αX (Z 10)2αXμZA =1.248(Z 10)0.24μZB =1.000(Z )0.30μZC =0.544(Z 10)0.44μZD =0.262(Z 10)0.601.1.3 风荷载体形系数μS1）单体风压体形系数（1）圆形平面μS =0.8；（2）正多边形及截角三角平面μS=0.8+√n，n为多边形边数；（3）高宽比HB≤4的矩形、方形、十字形平面μS=1.3；（4）V形、Y形、L形、弧形、槽形、双十字形、井字形、高宽比HB >4的十字形、高宽比HB>4，长宽比LB≤1.5的矩形、鼓形平面μS=1.4；（5）未述事项详见相应规范。
