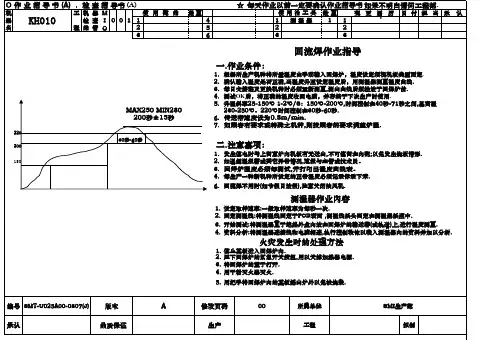

回流焊作业指导书
作业步骤：
一、开机
1.打开回流焊总电源开关;
2.将回流焊机电源开关至
3.将回流焊机电源开关到ON
4.将UPSIT和UPS2开关至ON 2秒钟
5.打开显示器及电脑主机电源开关
6.进入Windows桌面双击回流焊图标,点击注册启动回流焊操作程序
7.进入回流焊监控画面.点击参数,再选择当应的炉温文件名
8. 点击网链、运风、冷却、加热图标显示为红色再按存
二、关机
1.点击网链、运风、冷却、加热图标显示为黄色
2.点击退出，然后按YES退出回流焊监控画面
3.点击Windows桌面关闭系统，选择关闭计算机（S）按（Y）是关闭计算机
4. 然后再将所有电源开关到OFF
三、启盖操作
1.必须在加热停止状态下进行’
2.将启盖开关到UP达到所要求启盖高度,方可松手停止启盖
合并启盖,将开关到DN即可
注意事项:
1.如果机器正处于加状态,请不要按“启盖”按钮
2.启盖时，盖上原物品
3.在机器开机的短时间内出现温度波动可能会超温，这属于正常现象，一般不会超过5分钟
4．电脑万一死机，报警系统启动并切断SSR电源，故障处理完后应关闭电脑，再启动
5．各开关详细功能，请认真读取回流焊机说明书。
