锚杆技术交底书

锚杆格子梁施工技术交底一、施工前准备工作1. 安全防护：在施工现场的周围设置明显的安全警示标志，确保施工区域的安全。

同时，安排专人负责现场安全保卫工作，并配备必要的安全防护用品，如安全帽、安全绳、安全网等。

2. 施工设备准备：确保所需施工设备完好，并经过相关检测，确保其安全可靠。

例如，需要使用的起重机、搅拌机、模板等设备，要经过专门验收，材料和设备要按照规范进行选择和购买。

3. 施工材料准备：根据设计要求，准备好所需的施工材料，如混凝土、钢筋、锚杆、模板等。

需要注意的是，材料应符合国家相关标准，并经过质检部门的检验合格。

4. 现场勘察：在施工前对施工现场进行现场勘察，了解地质、水文、气象等情况，并做好相应的记录。

根据勘察结果，合理安排施工顺序和施工流程。

5. 工程测量：对施工现场进行详细的工程测量，确定梁体的几何尺寸和位置。

测量结果要准确、可靠，并合理安排布置施工设备和材料。

二、模板安装1. 梁底模板安装：根据设计要求和施工图纸，选择合适的模板材料和尺寸进行安装。

在安装模板前，应清理施工面，确保无影响模板嵌合的杂物和污垢。

模板安装应严格按照规范要求进行，保证模板的稳固和平整。

2. 梁顶模板安装：根据设计要求，在梁底模板安装完毕后，安装梁顶模板。

梁顶模板的安装要在梁底模板已经完全固定的情况下进行，避免模板的位移和变形。

3. 模板接缝处理：在模板安装完毕后，进行模板接缝处理。

模板接缝的处理应保证无明显的间隙和凸凹，以避免混凝土渗漏和梁表面的不平整。

三、钢筋制作和安装1. 钢筋加工：根据设计要求，对钢筋进行加工。

加工时要保持钢筋的原始强度和形状，不得出现裂纹、弯曲和变形。

2. 钢筋安装：在模板安装完毕后，按照设计要求和图纸向模板内安装钢筋。

钢筋的安装应符合相关规范和要求，要保证钢筋的几何尺寸和位置准确无误。

3. 钢筋连接：在钢筋的安装过程中，注意钢筋的连接。

钢筋的连接点要牢固可靠，不得出现松动、错位等情况，以确保整个梁体的承载能力和稳定性。

中空注浆锚杆作业技术交底中空注浆锚杆杆体为中空厚壁全螺纹杆体，外径25mm，内径15mm。

施工前先检查锚杆类型、规格、质量及其性能是否与设计相符。

根据锚杆类型、规格及围岩情况准备钻孔机具。

钻孔采用YT-28风钻，一次成孔。

孔眼间距、深度和布置符合设计参数的要求。

锚杆钻孔应符合下列要求：（1）钻孔机具应根据锚杆类型、规格及围岩情况选择；（2）应按设计要求定出位置，孔位允许偏差为150mm；（3）应保持直线，并宜与其所在部位的岩层主要结构面垂直；（4）深度及直径应与杆体相匹配。

将打好的眼孔用高压风吹净，将锚杆插入，其位置尽量居中，尾部外露长度为5～15cm。

注浆浆液为1∶1水泥砂浆，水灰比0.38～0.45。

在施工中，根据地质情况现场试验调整参数。

注浆时在锚杆上安装止浆垫圈封堵孔口，工作面上的裂纹用塑胶泥封堵。

管端外露20cm，以便安装注浆管。

采用定量注浆，控制进浆速度，一般每根导管控制在30升/分钟以内，即每孔注入0.30m3浆，注浆结束后锚杆及时安装托板。

注浆最高压力严格控制在1.0MPa以内，以防压裂工作面。

每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力达到1.0MPa时结束注浆。

注浆结束后及时清洗泵、阀门和管路，保证机具完好，管路畅通。

施工环保、水土保持措施：1）施工前，根据本标段工程特点，详细调查施工驻地、施工场地、取弃土场、施工便道、砂石料开采区域的环境概况，编制由于施工活动可能造成的施工区域环境影响报告书，报有关部门审批，保证施工方案将环境影响减少到最低程度。

2）施工过程中采取完善的环保、水保措施，本着三同时(同时设计、同时施工、同时投产)的原则与工程本体同步实施，不留尾巴，不留后患。

确保工程所处的环境不受污染和破坏。

把因施工原因产生的噪声、大气污染对现场人员及公众造成的危害降到最低限度。

保护生态和水资源环境，废水、弃碴、泥浆以及工程按规定排放、处理，完工后及时恢复植被，杜绝水土流失。

锚索锚杆施工技术交底技术交底书方格型框架锚杆、预应力框架锚索边坡防护设计文件图号施工部位交底日期样板段路基边坡防护技术交底内容：1、技术交底范围2、设计情况3、施工准备及工序步骤4、施工工艺5、质量保证措施6、安全、环保、文明施工等技术措施7、锚索、锚杆孔位布置图交底人/日期：复核人/日期：接受人/日期：一、技术交底范围本交底适用于南昌至赣州客运专线CGZQ-5标三分部路基样板段方格型框架锚杆、预应力框架锚索边坡防护施工。

二、设计情况本工程为昌赣高铁路基样板段DK172+376.09~+835路段。

工点长458.91m。

前接东边岭特大桥，后接双村隧道。

DK172+822～+835段左侧，DK172+549～+593右侧桩顶一级边坡，DK172+521～+574段左侧，DK172+515～+549段右侧二级边坡采用方格型框架锚杆护坡。

DK172+494～+590左侧，DK172+506～+549，分别采用长22m、25m预应力框架锚索防护。

锚杆孔径110mm，单孔锚杆长10m，采用3根Φ25mmHRB400钢筋钢筋点焊并联制作，锚杆孔横向和高度间距3.0m采用M35水泥砂浆灌注；锚杆框架采用c35钢筋混凝土现浇，截面尺寸0.4某0.3m；框架梁单元格横向和高度间距3.0m；锚杆外露部分采用混凝土封闭，并与框架梁同时浇筑；锚杆设计抗拔力150KN；框架内采用拱型植草窗内空心砖客土植草+种植矮灌木防护。

框架锚杆护坡DK172+550、+830处左侧，DK172+520处右侧设置踏步。

锚索孔径为130mm，纵向间距3.0m，竖向垂直间距3.0m，锚索自由锻长10~17m，锚固段段长8m，倾角200,锚索体一束由3根Φ15.2钢绞线组成，锚索设计吨位307KN，锚孔采用M40水泥砂浆灌注；锚索框架采用c35钢筋混凝土现浇，截面尺寸0.4某0.4m；框架内采用拱型植草窗内空心砖客土植草+种植矮灌木防护。

框架锚索护坡DK172+550、+900处左侧，DK172+520、+905处左侧设置踏步。

交底内容：一、交底说明1、依照设计，三棱山隧道斜井的洞身围岩分类：双车道V级围岩加强模筑衬砌段具体里程为：1斜5+95～1斜5+55；双车道V级围岩永久喷锚衬砌段具体里程为：1斜5+55～1斜5+50；双车道IV级围岩永久喷锚衬砌段具体里程为：1斜5+50～1斜5+05；双车道III级围岩永久喷锚段具体里程为：1斜5+05～1斜0+60；双车道IV级围岩模筑衬砌段具体里程为：1斜0+60～1斜0+00。

2、Ⅴ级围岩加强模筑衬砌段支护：拱部137°采用Φ22组合中空锚杆，9根和10根梅花形布置，距离(纵×环)1.2×1.2m，平均每延米7.92根，每根长3.5m，边墙采用Φ22普通砂浆锚杆，梅花形布置，距离(纵×环)1.2×1.2m，平均每延米5根，每根长3.5m；Ⅴ级围岩永久喷锚衬砌段支护：拱部137°采用Φ22组合中空锚杆，10根和11根梅花形布置，距离(环×纵)1×1m，平均每延米10.5根，每根长3m，边墙采用Φ22普通砂浆锚杆，梅花形布置，距离(环×纵)1×1m，平均每延米7根，每根长3m；IV级围岩模筑衬砌段支护：拱部137°采用Φ22组合中空锚杆，距离(环×纵)1.2×1.2m，梅花型布置，平均每延米7.92根，每根长3m，边墙采用Φ22普通砂浆锚杆，梅花形布置，距离(环×纵)1.2×1.2m，平均每延米5根，每根长3m；IV级围岩永久喷锚衬砌段支护：拱部137°采用Φ22组合中空锚杆，距离(环×纵)1×1m，梅花型布置，平均每延米10.5根，每根长3m，边墙采用Φ22普通砂浆锚杆，梅花形布置，距离(环×纵)1×1m，平均每延米7根，每根长3m；Ⅲ级围岩永久喷锚衬砌段支护：拱部137°采用Φ22组合中空锚杆，距离(环×纵)1.5×1.5m，梅花型布置，平均每延米4.33根，每根长3m，边墙采用Φ22普通砂浆锚杆，梅花形布置，距离(环×纵)1.5×1.5m，平均每延米3.33根，每根长3m；3、所有锚杆均应设置钢垫板，垫板采用A3钢，垫板尺寸150mm×150mm×6mm。

预应力锚杆技术交底【模板范本】1. 项目背景为确保工程质量和安全，本文档旨在交底预应力锚杆技术应用于项目中的相关要求和操作流程。

2. 技术概述预应力锚杆是一种常用的建筑工程技术，用于增加混凝土结构的承载能力和稳定性。

通过施加预先调整的张拉力，预应力锚杆可以将结构各个部分连接起来，形成紧密的整体。

3. 技术要求- 预应力锚杆应符合国家相关标准和规范要求。

- 预应力锚杆的材料应具备良好的强度和耐腐蚀性能。

- 预应力锚杆的张拉和锚固应按照设计要求进行，并确保牢固可靠。

4. 操作流程4.1 预应力锚杆的安装准备在进行预应力锚杆的安装之前，需要进行以下准备工作：- 清理锚杆安装位置，确保表面平整且无杂物。

- 根据设计要求确定锚杆的位置和数量。

- 验收锚杆材料，确保符合规范和质量要求。

4.2 预应力锚杆的安装步骤1. 在锚杆安装位置钻孔，并清理孔内杂物。

2. 将预应力锚杆插入孔内，并使用合适的设备进行搭接。

3. 调整锚杆的位置和方向，确保符合设计要求。

4. 进行锚固设备的安装，并进行张拉。

5. 根据设计要求进行锚杆的锚固，确保牢固可靠。

6. 将锚杆端部进行保护，防止腐蚀和损坏。

5. 安全注意事项在进行预应力锚杆工作时，需要注意以下安全事项：- 操作人员必须经过专业培训，并具备相关工作经验。

- 使用的设备和工具必须符合安全标准，并经过检查和维护。

- 在进行锚固和张拉过程中，要确保人员的安全距离以防止意外伤害。

- 质量检查和验收应严格执行，确保预应力锚杆的质量和可靠性。

以上是对预应力锚杆技术交底的简要说明和操作流程，如有任何问题或需要进一步的信息，请及时与技术负责人联系。

谢谢！注：本文档内容仅供参考，具体实施时应按照项目实际要求和专业指导执行，并遵循相关法律法规要求。

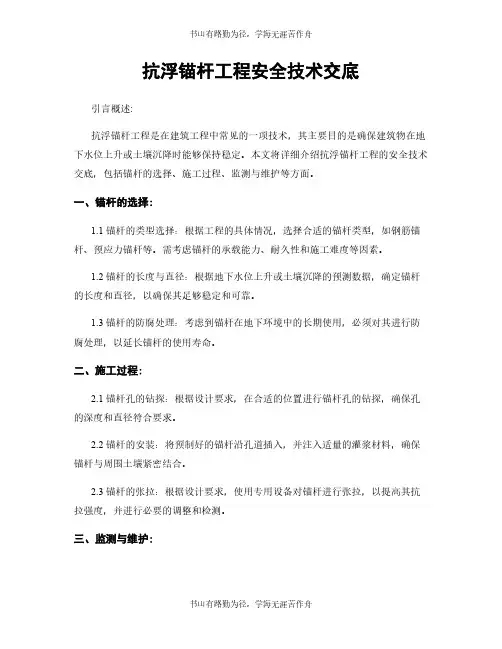

抗浮锚杆工程安全技术交底引言概述:抗浮锚杆工程是在建筑工程中常见的一项技术，其主要目的是确保建筑物在地下水位上升或土壤沉降时能够保持稳定。

本文将详细介绍抗浮锚杆工程的安全技术交底，包括锚杆的选择、施工过程、监测与维护等方面。

一、锚杆的选择:1.1 锚杆的类型选择：根据工程的具体情况，选择合适的锚杆类型，如钢筋锚杆、预应力锚杆等。

需考虑锚杆的承载能力、耐久性和施工难度等因素。

1.2 锚杆的长度与直径：根据地下水位上升或土壤沉降的预测数据，确定锚杆的长度和直径，以确保其足够稳定和可靠。

1.3 锚杆的防腐处理：考虑到锚杆在地下环境中的长期使用，必须对其进行防腐处理，以延长锚杆的使用寿命。

二、施工过程:2.1 锚杆孔的钻探：根据设计要求，在合适的位置进行锚杆孔的钻探，确保孔的深度和直径符合要求。

2.2 锚杆的安装：将预制好的锚杆沿孔道插入，并注入适量的灌浆材料，确保锚杆与周围土壤紧密结合。

2.3 锚杆的张拉：根据设计要求，使用专用设备对锚杆进行张拉，以提高其抗拉强度，并进行必要的调整和检测。

三、监测与维护:3.1 监测设备的安装：在施工完成后，应安装监测设备，如应变计、位移计等，以实时监测锚杆的变形和应力情况。

3.2 监测数据的分析：定期收集监测数据，并进行分析，判断锚杆的稳定性和安全性，并及时采取相应的维护措施。

3.3 维护措施的实施：根据监测数据的分析结果，制定相应的维护计划，包括锚杆的防腐处理、张拉力的调整等，以确保锚杆的长期稳定使用。

四、安全注意事项:4.1 施工人员的培训：施工人员应接受相关培训，了解抗浮锚杆工程的施工要求和安全注意事项，确保施工过程的安全性。

4.2 施工现场的管理：施工现场应按照相关规定进行合理布置和管理，确保施工过程中的安全环境。

4.3 应急预案的制定：制定应急预案，明确各种突发情况下的应对措施，以保障施工人员和工程的安全。

五、案例分析:5.1 工程实例1：介绍一次抗浮锚杆工程的具体实施过程，包括锚杆的选择、施工过程、监测与维护等方面的情况。

系统锚杆————————————————————————————————作者: ————————————————————————————————日期：ﻩ施工技术交底书(三级）标段名称：ＭH ＳＳ－3标 工程名称：蒙华铁路 工区：四工区 作业队名称:中条山隧道平导开挖队 编号：工 程 名 称蒙华铁路M ＨＳS －3标段四工区工 程 位 置 中条山隧道平导 交底工程项目 Ⅴ土级围岩锚杆施工技术交底交 底 日 期201５.5.20交底内容及附图一、交底范围平导洞身砂浆锚杆施作。

交底施工里程：PD Ｋ0+6１3～PDK ０+000。

二、 技术参数1、系统锚杆型号:Φ22全螺纹砂浆锚杆；2、锚杆长度:３.5m ；3、锚杆垫板：150×150×6m ｍ钢板；4、锚杆间距:1．２×1.2ｍ（环×纵）,梅花型布置 ；5、打设部位：边墙。

三、 工艺流程施工准备锚杆孔清孔插入锚杆注浆锚杆孔检查安装垫板锚杆验收锚杆孔位测量放样钻机定位、成孔强度不足注浆设备就位注浆材料准备四、施工方法隧道边墙打设Φ2２全螺纹砂浆锚杆，长３.5m，间距１.２×1.2m,按梅花型布置。

1、锚杆加工锚杆在钢筋加工厂内进行,采用钢筋切断机对螺纹钢进行截取，切取长度为3.5m 并在顶端车丝10cm。

2、采用农用车连同拱架运至施工现场。

3、钻孔按1.２×1．２ｍ间距梅花型布孔。

钻孔方向垂直结构面或初喷混凝土表面,钻孔直径37㎜，深度３.６m, 误差范围为0～＋50mm。

4、成孔后采用高压风清孔。

５、砂浆锚杆注浆及安装先将水注入牛角泵内，并倒入少量砂浆,初压水和稀浆湿润管路,然后再将已调好的砂浆倒入泵内。

将注浆管插至锚杆眼底,将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。

在气压推动下,将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔,并始终保持注浆管口埋在砂浆内,以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔,然后用木楔堵塞眼口，防止砂浆流失。
