电梯配件更换周期 部分 明细表

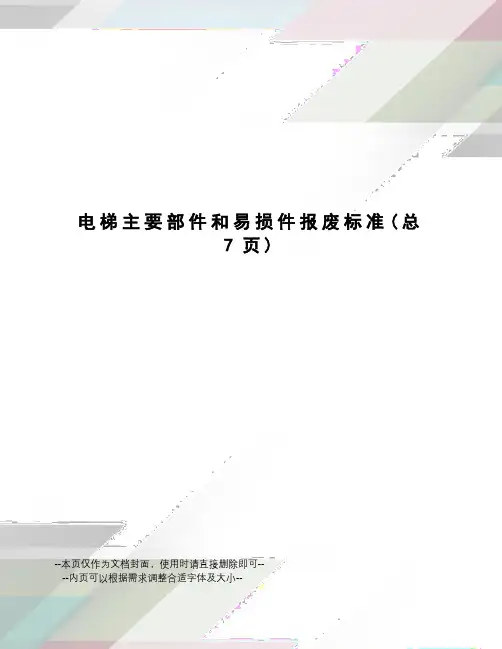

电梯主要部件和易损件报废标准(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电梯易损件报废标准主要部件报废原则有关电梯主要部件和易损件的报废，目前国家还没有制定出一个统一的、规范的报废标准，可根据GB 6067-86《起重机械安全规程》中已有的部分报废标准，再结合国外一些相关资料提供的信息，总结以下电梯主要部件和易损件报废知识主要部件和易损件的报废标准曳引机电机的报废1、因电动机转子断条或转子铸铝铝条粗细不均造成电机不转或空载能转而有载不能转动时，电机转子应报废。

2、电动机因绝缘性能差，定子绕组漆包线有外伤或匝间、相间、极间绝缘性能差造成定子绕组出现烧包时，电机定子应报废。

3、电机工作时过热现象严重，经常超过规定发热标准，或频繁出现热保护装置动作，无法修复时应报废。

E级绝缘电机温升≤115℃，F级绝缘电机温升≤155℃。

4、因定转子间隙不均匀或不同心，经常出现转子扫镗，经修复仍有扫镗现象，电机应报废。

5、电机有异常响声，电磁响有为硅钢片未压紧，如果无法压紧修复，定子应报废；如果因轴承质量差或有支承保持架破碎等造成异响时，轴承应报废。

6、绕线电机滑环或电机电刷磨损严重，导致滑环电刷机能失效时，滑环或电机电刷应报废更换。

一、传动装置减速器的报废1、减速器漏油现象严重，几经修复仍不能有效解决漏油问题时，减速器应报废。

2、减速器箱体出现裂纹等损伤，其箱体应报废。

3、齿轮有裂纹时，齿轮应报废。

4、齿轮有断齿时，齿轮应报废。

5、齿面点蚀损伤达到啮合面的30%，且深度达到齿厚的10%，齿轮应报废。

6、起升机构减速器的第一级啮合齿轮，当齿厚磨损量达原齿厚的10%时，齿轮应报废；其他级啮合齿轮，当齿厚磨损量达到原齿厚的20%时，齿轮应报废。

运行机构减速器的第一级啮合齿轮，当齿厚磨损量达原齿厚的15%时，齿轮应报废；其他级啮合齿轮，当齿厚磨损量达到原齿厚的25%时，齿轮应报废。

4、电梯维修保养规范表1、本规范适用于沃克斯电梯（中国）有限公司及各分支机构的工程售后服务部门或人员的维修保养工作。

2、规范中的服务时间间隔各分为：电梯：半月保养、月保养、季度保养、半年保养、年保养五类。

季保养应包括半月、月保养项目，半年保养包含半月、月、季保养的项目、年度保养包含半月、月、季、半年保养的项目。

3、规范服务的完工时间与人员安排：注：完工时间也可根据具体情况作适当调整。

4、工具：应根据不同间隔时间的维修保养项目,准备其相应配件及常用的工具。

5、维修保养内容：半月保养内容：位置项目内容维修保养方法机房机房、控制柜卫生整洁、干燥、无与电梯无关的物品清扫、整理控制柜各元器件和连接线应完好无松动脱落旋紧各接线桩头，更换或修复已经或将要损坏的原器件电动机、编码器电机声音正常，编码器连接可靠电机声音异常，调整调速装置增益，修复制动电阻或板型电阻及其接线手动盘车手动盘车装置齐全手动盘车装置不全立即与公司联系名称人员完工时间半月、月保养1～2人半小时～一小时季保养2人一小时～二小时半年保养2人二小时～四小时年保养2～3人四小时～八小时制动器检查动作灵活，制动时闸瓦应紧密均匀贴合，制动轮松开时间隙平均值不大于0.7mm维保工具：扳手、塞尺，必要时更换闸瓦衬门门保护装置动作应可靠调整安全触板机械连接部件，必要时更换开关井道安全开关动作试验轿顶底坑急停开关、限速器松绳开关、厅门连锁应正常去掉短接线，或更换开关整机性能舒适感有无异常震动、冲击整修导轨，调整导靴安装位置，并检查调整抱闸显示检查厅外及轿内显示清晰无误显示闪动不清晰，因干扰引起，请把信号线与高压电源线分开并处理好接地平层精度≤±5MM参照《电气调试说明书》5.1.6；5.2调整平层精度位置项目内容维修保养方法门门运行开关门运行应灵活无异噪音，导轨底端间隙为0.5MM吊门滑轮磨损请更换，调整吊门滑轮的偏心挡轮，清除地坎及导轨垃圾或更换门滑块井道曳引钢丝绳涨力绳头组合曳引机涨力与其平均值偏差不大于5%；绳头组合应安全、可靠电梯运行到中间楼层用扳手调整位置项目内容维修保养方法门层门和轿门检查门刀与层门地坎、门轮与轿厢地坎间隙应为5～10MM；钩子锁最小啮合长度不小于7MM；啮合可靠钢尺、扳手等工具仔细调整井道限速器检查限速器转动应灵活无异常响声清除夹绳钳口及绳槽异物，并参照《电梯使用维护说明书》GT-WH01版 6.5进行维保安全钳动作应灵活可靠参照《电梯使用维护说明书》GT-WH01版6.7.1相关条款进行维保整机性能消防功能检查消防开关应有效更换消防开关底坑缓冲器检查液压缓冲器油位应在最底油位之上补充注油的凝固应在-10℃以下，推荐采用：加德士HD68柱塞外露部应无生锈迹象用汽油清洗，并涂抹防锈油（缓冲器油）半年保养内容：位置项目内容维修保养方法底坑补偿链装置检查固定应可靠无异常并检查二次保护电梯停至底层或顶层，断电或打检修后检查或到底坑加装二次保护称重装置的检查称重系统工作应正常机械式调节触点高低，电子式请调整轿底磁钢与装置顶面距离年保养内容：位置项目内容维修保养方法机房曳引轮曳引轮顶缘与绳顶距离应不超过1.5MM，绳与槽底间隙不小于1MM如超标请重车或更换曳引轮曳引钢丝绳检查直径减少量小于7%，无断丝、断股，无腐蚀、变形当钢丝绳情况与《电梯使用维护说明书》GT-WH01版6.11.2条款相符合时请更换钢丝绳倚窗远眺，目光目光尽处必有一座山，那影影绰绰的黛绿色的影，是春天的颜色。

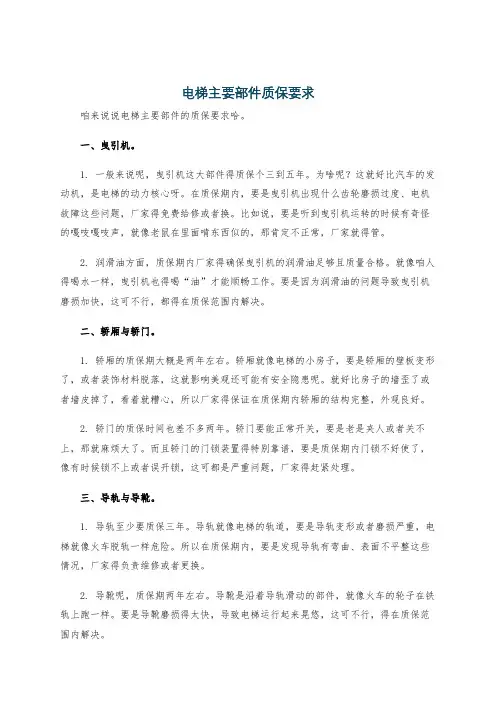

电梯主要部件质保要求咱来说说电梯主要部件的质保要求哈。

一、曳引机。

1. 一般来说呢，曳引机这大部件得质保个三到五年。

为啥呢？这就好比汽车的发动机，是电梯的动力核心呀。

在质保期内，要是曳引机出现什么齿轮磨损过度、电机故障这些问题，厂家得免费给修或者换。

比如说，要是听到曳引机运转的时候有奇怪的嘎吱嘎吱声，就像老鼠在里面啃东西似的，那肯定不正常，厂家就得管。

2. 润滑油方面，质保期内厂家得确保曳引机的润滑油足够且质量合格。

就像咱人得喝水一样，曳引机也得喝“油”才能顺畅工作。

要是因为润滑油的问题导致曳引机磨损加快，这可不行，都得在质保范围内解决。

二、轿厢与轿门。

1. 轿厢的质保期大概是两年左右。

轿厢就像电梯的小房子，要是轿厢的壁板变形了，或者装饰材料脱落，这就影响美观还可能有安全隐患呢。

就好比房子的墙歪了或者墙皮掉了，看着就糟心，所以厂家得保证在质保期内轿厢的结构完整，外观良好。

2. 轿门的质保时间也差不多两年。

轿门要能正常开关，要是老是夹人或者关不上，那就麻烦大了。

而且轿门的门锁装置得特别靠谱，要是质保期内门锁不好使了，像有时候锁不上或者误开锁，这可都是严重问题，厂家得赶紧处理。

三、导轨与导靴。

1. 导轨至少要质保三年。

导轨就像电梯的轨道，要是导轨变形或者磨损严重，电梯就像火车脱轨一样危险。

所以在质保期内，要是发现导轨有弯曲、表面不平整这些情况，厂家得负责维修或者更换。

2. 导靴呢，质保期两年左右。

导靴是沿着导轨滑动的部件，就像火车的轮子在铁轨上跑一样。

要是导靴磨损得太快，导致电梯运行起来晃悠，这可不行，得在质保范围内解决。

四、安全部件（限速器、安全钳、缓冲器）1. 限速器可是电梯的“速度警察”，这个很重要，得质保五年左右。

要是限速器在电梯超速的时候不工作，那电梯就像脱缰的野马，后果不堪设想。

所以在质保期内，限速器必须保证准确可靠地监测电梯速度并且在超速时能触发安全装置。

2. 安全钳和限速器是好搭档，安全钳的质保期也得五年。

电梯配件更换周期明细表电梯配件更换周期(部分)明细表序号配件名称更换标准更换周期备注 1 门导靴单侧磨损导致门平行度>1-2mm 建议6个月参考使用频率 2 呼梯按钮可靠性降低或破损建议6个月参考使用环境 3 楼层显示器显示不清及功能缺失建议2年参考使用环境 4 门滚轮滚轮面变色或轴承异常建议2.5年参考使用环境及保养规范性 5 门锁触点变色及弹性变异导致接触不良建议2年参考使用频率及环境因素及保养规范性 6 厅门联动钢丝绳出现局部断股建议2年参考使用频率门吊轮磨损、轴承异常，引起开关门晃建议2年参考使用频率及环境动或异常响声因素 7 门机皮带局部开裂、齿条磨损建议2年参考使用频率门机皮带同步轮齿条磨损、轴承异常建议2年参考使用频率及环境因素 8 轿厢定位橡胶压缩无弹性建议4年参考使用环境 9 轿厢导靴导靴串量大于4mm 建议6个月参考使用频率 10 反绳轮轴承运行噪音增大异响建议3年参考使用频率 11 应急灯失效建议1.5年参考保养的规范性 12 曳引钢丝绳外层钢丝绳磨损>直径40%,或钢建议2年参考使用频率及环境丝绳磨损达到直径7%,或有断丝、因素及保养规范性断股13 曳引轮绳槽磨损或轴承异常建议5年参考使用频率及环境因素及保养规范性 14 制动器闸皮磨损达到原厚度的1/2 建议2,3年参考使用频率及环境因素及保养规范性 15 主板建议删除建议4年参考使用频率及环境因素及保养规范性 16 主板建议删除建议4年同15 17 主板建议删除建议4年同15 18 主交流接触器三相电流差值大于平均值10%或建议3-5年参考使用频率及环境吸合存在异响因素及保养规范性 19 功能继电器 10,100万次建议3-5年参考使用频率及环境因素及保养规范性 20 风扇(含控制柜) 排风量不足、运行中异常响声建议3-4年参考使用频率及环境因素及保养规范性 21 应急电池无法充电或放电时间不足1小时建议3-4年参考使用频率及环境因素及保养规范性 22 充电电容(控制柜) 充电异常，造成中间电压过高或建议4年参考使用频率及环境过低因素及保养规范性 23 随行电缆存在电缆中间断线或接触不良现建议5,8年参考使用频率及环境象因素及保养规范性 24 开关信号易丢失或卡死，引起掉建议2年参考使用频率及环境平层磁感应开关层、死机等故障因素及保养规范性 25 开关信号易丢失或卡死，引起掉建议2年参考使用频率及环境减速磁感应开关层、死机等故障因素及保养规范性 26 碳刷磨损、速度反馈异常引起的建议3-5年参考使用频率及环境测速发电机电梯急停因素及保养规范性 27 补偿链导向轮轴承轴承磨损、异响建议3年参考使用频率及环境8-1因素 28 建议3个月参考使用频率及环境梳齿板断齿因素及保养规范性 29 建议2年参考使用频率及环境梯级轮破损、开裂因素 30 建议3年参考使用频率及环境梯级链轮破损、开裂因素 31 磨损引起入口处游动间隙大于建议6个月参考使用频率及环境梯级入口导向滑块 2mm 因素7,范围内，环境温* 使用环境主要是指影响电梯使用的外部环境;包括电压波动应在?度在5,40?，月平均最高相对湿度为90,，粉尘等导电尘埃。

电梯定期保养项目表项目概述本文档为电梯定期保养项目表，旨在规范和明确电梯定期保养工作的相关项目和要求。

通过定期保养，可以确保电梯的正常运行和安全性，减少故障发生的概率，延长电梯的使用寿命。

保养项目1. 外观检查和清洁•检查电梯轿厢、门扇、门框等外观部件的完好程度，并及时修复或更换损坏的部件。

•清洁电梯轿厢内部和外部的地板、墙壁、天花板等零部件，保持整洁。

2. 操作设备检查和调整•检查操作按钮、指示灯等设备的正常工作状态，确保顺畅操作。

•检查紧急停车按钮和防高空坠落装置等安全设备的工作情况，确保安全性。

3. 电气及控制系统检查•检查电气线路、接线端子等是否松动或腐蚀，及时修复。

•检查控制面板、电梯机房内的电气设备，确保正常运行。

4. 制动系统检查和调整•检查电梯制动器、制动轮、制动套等制动系统部件，确保其正常工作。

•如有需要，对制动器进行调整，以确保制动性能良好。

5. 悬挂系统检查和润滑•检查电梯钢丝绳、悬挂装置、滑轮等悬挂系统部件的磨损情况，及时更换损坏的部件。

•对悬挂系统进行适当的润滑，减少磨损和摩擦。

6. 安全装置检查•检查限位开关、安全钳、井道门等安全装置的工作情况，确保安全性。

•如有需要，对安全装置进行调整或更换。

保养周期根据电梯使用频率和环境条件不同，电梯的保养周期可以有所不同。

一般情况下，建议按照以下周期进行保养：•高频使用的电梯（每天超过100次使用）：每月保养一次。

•中频使用的电梯（每天50-100次使用）：每季度保养一次。

•低频使用的电梯（每天少于50次使用）：每半年保养一次。

此外，还需要根据当地法规以及电梯制造商的要求进行调整。

保养记录和报告每次电梯保养完成后，保养单位应该记录保养的日期、保养人员、保养项目和结果等信息。

保养记录有助于及时了解电梯的保养状况和发现潜在问题。

保养单位还应及时向电梯使用单位提供保养报告，报告中应包含保养情况的详细说明和建议。

总结电梯定期保养是确保电梯正常运行和安全的重要措施。

1本周期表以4周为1个保养周期。

1年有13个保养周期。

2本周期表所表示的是实施例行保养的最低要求。

特殊条件、特殊工况应根据实际情况增加保养频率。

341、2、3、4类分别代表以4周、12周、24周、52周为周期的保养项目。

5保养技工根据其主管安排的保养类别，实施打“●”的保养任务。

67对于每周访问一次的电梯，周期表已经用颜色对各次访问应实施的保养任务进行了划分：
红色：每次都要求实施
橙色：每个周期的第1周实施
鉴于产品配置方式较多，本周期表未根据产品线进行划分。

保养工作时须根据实际配置情况实施。

周期表是例行保养的工作指南，不作为存档文件，无须签字。

保养技工可以作为工作日记在记录栏内标记
已完成或有问题的任务以备忘。

电梯半月-季度-半年-年维保项目————————————————————————————————作者：————————————————————————————————日期：电梯使用管理与维护保养规则维保周期及内容示意图半月内容季度内容半年内容年度内容半月内容半月内容半月内容半月内容季度附加季度附加季度附加半年附加半年附加年度附加1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24维保单位与使用单位签订维保协议应严格按照新规则第15条要求与用户单位签订维保协议，相关内容需符合，否则将不受规则保护而发生争议，较之于过去传统做法，修改现场维保记录格式，使之与新规则对应。

⏹响应时间缩短0.5小时⏹维保内容细化而分层次⏹维保有记录、签字A1 半月维保项目（内容）和要求见表A-1。

表A-1 半月维保项目（内容）和要求序号维保项目（内容）维保基本要求1 机房、滑轮间环境清洁，门窗完好、照明正常2 手动紧急操作装置齐全，在指定位置3 曳引机运行时无异常振动和异常声响4 制动器各销轴部位润滑，动作灵活5 制动器间隙打开时制动衬与制动轮不应发生摩擦6 编码器清洁，安装牢固7 限速器各销轴部位润滑，转动灵活；电气开关正常8 轿顶清洁，防护拦安全可靠9 轿顶检修开关、急停开关工作正常10 导靴上油杯吸油毛毡齐全，油量适宜，油杯无泄漏11 对重块及其压板对重块无松动，压板紧固。
