电梯配件更换周期明细表

4、电梯维修保养规范表1、本规范适用于沃克斯电梯（中国）有限公司及各分支机构的工程售后服务部门或人员的维修保养工作。

2、规范中的服务时间间隔各分为：电梯：半月保养、月保养、季度保养、半年保养、年保养五类。

季保养应包括半月、月保养项目，半年保养包含半月、月、季保养的项目、年度保养包含半月、月、季、半年保养的项目。

3、规范服务的完工时间与人员安排：注：完工时间也可根据具体情况作适当调整。

4、工具：应根据不同间隔时间的维修保养项目,准备其相应配件及常用的工具。

5、维修保养内容：半月保养内容：位置项目内容维修保养方法机房机房、控制柜卫生整洁、干燥、无与电梯无关的物品清扫、整理控制柜各元器件和连接线应完好无松动脱落旋紧各接线桩头，更换或修复已经或将要损坏的原器件电动机、编码器电机声音正常，编码器连接可靠电机声音异常，调整调速装置增益，修复制动电阻或板型电阻及其接线手动盘车手动盘车装置齐全手动盘车装置不全立即与公司联系名称人员完工时间半月、月保养1～2人半小时～一小时季保养2人一小时～二小时半年保养2人二小时～四小时年保养2～3人四小时～八小时制动器检查动作灵活，制动时闸瓦应紧密均匀贴合，制动轮松开时间隙平均值不大于0.7mm维保工具：扳手、塞尺，必要时更换闸瓦衬门门保护装置动作应可靠调整安全触板机械连接部件，必要时更换开关井道安全开关动作试验轿顶底坑急停开关、限速器松绳开关、厅门连锁应正常去掉短接线，或更换开关整机性能舒适感有无异常震动、冲击整修导轨，调整导靴安装位置，并检查调整抱闸显示检查厅外及轿内显示清晰无误显示闪动不清晰，因干扰引起，请把信号线与高压电源线分开并处理好接地平层精度≤±5MM参照《电气调试说明书》5.1.6；5.2调整平层精度位置项目内容维修保养方法门门运行开关门运行应灵活无异噪音，导轨底端间隙为0.5MM吊门滑轮磨损请更换，调整吊门滑轮的偏心挡轮，清除地坎及导轨垃圾或更换门滑块井道曳引钢丝绳涨力绳头组合曳引机涨力与其平均值偏差不大于5%；绳头组合应安全、可靠电梯运行到中间楼层用扳手调整位置项目内容维修保养方法门层门和轿门检查门刀与层门地坎、门轮与轿厢地坎间隙应为5～10MM；钩子锁最小啮合长度不小于7MM；啮合可靠钢尺、扳手等工具仔细调整井道限速器检查限速器转动应灵活无异常响声清除夹绳钳口及绳槽异物，并参照《电梯使用维护说明书》GT-WH01版 6.5进行维保安全钳动作应灵活可靠参照《电梯使用维护说明书》GT-WH01版6.7.1相关条款进行维保整机性能消防功能检查消防开关应有效更换消防开关底坑缓冲器检查液压缓冲器油位应在最底油位之上补充注油的凝固应在-10℃以下，推荐采用：加德士HD68柱塞外露部应无生锈迹象用汽油清洗，并涂抹防锈油（缓冲器油）半年保养内容：位置项目内容维修保养方法底坑补偿链装置检查固定应可靠无异常并检查二次保护电梯停至底层或顶层，断电或打检修后检查或到底坑加装二次保护称重装置的检查称重系统工作应正常机械式调节触点高低，电子式请调整轿底磁钢与装置顶面距离年保养内容：位置项目内容维修保养方法机房曳引轮曳引轮顶缘与绳顶距离应不超过1.5MM，绳与槽底间隙不小于1MM如超标请重车或更换曳引轮曳引钢丝绳检查直径减少量小于7%，无断丝、断股，无腐蚀、变形当钢丝绳情况与《电梯使用维护说明书》GT-WH01版6.11.2条款相符合时请更换钢丝绳倚窗远眺，目光目光尽处必有一座山，那影影绰绰的黛绿色的影，是春天的颜色。

电梯每年维护和保养记录表
为了确保电梯的正常运行和乘客的安全，电梯需要进行定期的维护和保养。

本记录表用于记录电梯每年维护和保养的相关信息。

电梯维护和保养记录表
填写说明
1. 电梯编号：填写电梯的唯一编号。

2. 维护和保养日期：填写电梯进行维护和保养的日期。

3. 维护和保养人员姓名：填写负责电梯维护和保养的人员姓名。

4. 维护和保养内容：填写本次维护和保养的主要内容，包括检
查的项目和更换的部件等。

5. 问题描述及处理措施：填写在维护和保养过程中发现的问题
以及采取的处理措施。

6. 负责人签字：填写负责本次维护和保养的负责人签字。

请根据实际情况填写以上内容，并定期汇总和归档，以便进行
电梯的故障排查和预防性维护。

电梯维修保养计划（表格）电梯维修保养计划一、每半月一次序号维保项目(内容) 维保基本要求 1 机房、滑动间环境清洁，门窗完好、照明正常 2 手动紧急操作装置齐全，在指定位置 3 曳引机运行时无异常振动和异常声响 4 制动器各销轴部位润滑，动作灵活 5 制动器间隙打开时制动衬与制动轮不应发生摩擦 6 编码器清洁，安装牢固 7 限速器各销轴部位润滑，转到灵活;电气开关正常 8 轿顶清洁，防护栏安全可靠 9 轿顶检修开关、急停开关工作正常10 导靴上油杯吸油毛毡齐全，油量适宜，油杯无泄漏11 对重块及其压板对重块无松动，压板紧固 12 井道照明齐全正常13 轿厢照明、风扇、应急照明工作正常14 轿顶检修开关、急停开关工作正常15 轿内报警装置、对讲系统工作正常16 轿内显示、指令按钮齐全有效17 轿门安全装置(安全触板，光幕、光电等) 功能有效18 轿门门锁电气触点清洁。

触点接触444良好，接线可靠 19 轿门运行开启和关闭工作正常 20 轿厢平面精度符合要求21 层站召唤、层楼显示齐全、有效22 层门地坎清洁23 层门自动关门装置正常24 层门门锁自动复位永层门钥匙打开手动开锁装置释放后，层门门锁能自动复位 25 层门门锁电气触点清洁。

触点接触444良好，接线可靠 26 层门锁紧元件啮合长度不少于7mm27 地坑长度清洁，无渗水、积水，照明正常 28 地坑急停开关工作正常二、每季度一次序号维保项目(内容) 维保基本要求 1 减速器润滑油油量适宜，除蜗杆伸出端外均无渗漏 2 制动衬清洁，磨损量不超过制造单位的要求 3 位置脉冲发生器工作正常4 选层器动静触点清洁，无烧蚀5 曳引轮槽、限速器钢丝绳清洁，无严重油腻，张力均匀6 限速器轮槽、限速器钢丝绳清洁，无严重油腻7 靴衬、滚轮清洁，磨损量不超过制造单位的要求8 验证轿门关闭的电气安全装置工作正常9 层门、轿门系统中传动钢丝绳、链条、胶按照制造单位要求进行清洁、调整带10 层门门导靴磨损量不超过制造单位的要求 11 消防开关工作正常，功能有效 12 耗能缓冲器电气安全装置功能有效，油量适宜，柱塞无锈蚀13 限速器张紧轮装置盒电气安全装置工作正常三、每半年一次序号维保项目(内容) 维保基本要求 1 电动机与减速器联油器螺栓无松动2 曳引机、导向轮轴承部无异常声，无振动，润滑良好3 曳引轮槽磨损量不超过制造单位的要求4 制动器上检测开关工作正常，制动器动作可靠5 控制柜内各接线端子各接线紧固、整齐，线号齐全清晰6 控制柜各仪表显示正确7 井道、对重、轿顶各反绳轮轴承部无异常声，无振动，润滑良好 8 曳引绳、补偿链磨损量、断丝数不超过要求 9 曳引绳绳头组合螺母无松动10 限速器钢丝绳磨损量、断丝数不超过制造单位的要求11 层门、轿门门扇门扇各相关间隙符合标准 12 对重缓冲器符合标准13 补偿链(绳)与轿厢、对重接合处固定、无松动 14 上下极限开关工作正常四、每一年一次序号维保项目(内容) 维保基本要求 1 减速器润滑油按照制造单位要求适时更换，保证油质符合要求 2 控制柜接触器，断电器触点接触良好3 制动器铁芯(栓塞) 进行清洁、润滑、检查，磨损量不超过制造单位要求 4 制动器制动弹簧压缩量符合制造单位要求，保持有足够的制动力5 导向回路绝缘性能测试符合标准6 限速器安全钳联动试验(每2年进行一次工作正常限速器动作速度校验)7 上行超速保护装置动作试验工作正常8 轿顶、轿厢架、轿门及其附件螺栓紧固9 轿厢和对重的导轨支架固定，无松动 10 轿厢和对重的导轨清洁，压板牢固 11 随行电缆无损伤12 层门装置盒地坎无影响正常使用的变形，各安装螺栓紧固13 轿厢称重装置准确有效14 安全钳钳座固定，无松动 15 轿底各安装螺栓紧固16 缓冲器固定，无松动。

周期表使用说明：1
2
3
4
5 6 7保养技工根据其主管安排的保养类别，实施打“●”的保养任务。

周期表是例行保养的工作指南，不作为存档文件，无须签字。

周期表已经用颜色对各次访问应实施的保养任务进行了划分：
本周期表以4周为1个保养周期。

1年有13个保养周期。

本周期表表示的是正常条件及工况下的例行保养要求。

特殊条件及工况应根据实际情况增加保养频率。

鉴于产品配置方式较多，本周期表未根据产品线进行划分。

保养工作时须根据实际配置情况实施。

1、2、3、4类分别代表以4周、12周、24周、52周为周期的保养项目。

电梯配件更换周期明细表电梯配件更换周期(部分)明细表序号配件名称更换标准更换周期备注 1 门导靴单侧磨损导致门平行度>1-2mm 建议6个月参考使用频率 2 呼梯按钮可靠性降低或破损建议6个月参考使用环境 3 楼层显示器显示不清及功能缺失建议2年参考使用环境 4 门滚轮滚轮面变色或轴承异常建议2.5年参考使用环境及保养规范性 5 门锁触点变色及弹性变异导致接触不良建议2年参考使用频率及环境因素及保养规范性 6 厅门联动钢丝绳出现局部断股建议2年参考使用频率门吊轮磨损、轴承异常，引起开关门晃建议2年参考使用频率及环境动或异常响声因素 7 门机皮带局部开裂、齿条磨损建议2年参考使用频率门机皮带同步轮齿条磨损、轴承异常建议2年参考使用频率及环境因素 8 轿厢定位橡胶压缩无弹性建议4年参考使用环境 9 轿厢导靴导靴串量大于4mm 建议6个月参考使用频率 10 反绳轮轴承运行噪音增大异响建议3年参考使用频率 11 应急灯失效建议1.5年参考保养的规范性 12 曳引钢丝绳外层钢丝绳磨损>直径40%,或钢建议2年参考使用频率及环境丝绳磨损达到直径7%,或有断丝、因素及保养规范性断股13 曳引轮绳槽磨损或轴承异常建议5年参考使用频率及环境因素及保养规范性 14 制动器闸皮磨损达到原厚度的1/2 建议2,3年参考使用频率及环境因素及保养规范性 15 主板建议删除建议4年参考使用频率及环境因素及保养规范性 16 主板建议删除建议4年同15 17 主板建议删除建议4年同15 18 主交流接触器三相电流差值大于平均值10%或建议3-5年参考使用频率及环境吸合存在异响因素及保养规范性 19 功能继电器 10,100万次建议3-5年参考使用频率及环境因素及保养规范性 20 风扇(含控制柜) 排风量不足、运行中异常响声建议3-4年参考使用频率及环境因素及保养规范性 21 应急电池无法充电或放电时间不足1小时建议3-4年参考使用频率及环境因素及保养规范性 22 充电电容(控制柜) 充电异常，造成中间电压过高或建议4年参考使用频率及环境过低因素及保养规范性 23 随行电缆存在电缆中间断线或接触不良现建议5,8年参考使用频率及环境象因素及保养规范性 24 开关信号易丢失或卡死，引起掉建议2年参考使用频率及环境平层磁感应开关层、死机等故障因素及保养规范性 25 开关信号易丢失或卡死，引起掉建议2年参考使用频率及环境减速磁感应开关层、死机等故障因素及保养规范性 26 碳刷磨损、速度反馈异常引起的建议3-5年参考使用频率及环境测速发电机电梯急停因素及保养规范性 27 补偿链导向轮轴承轴承磨损、异响建议3年参考使用频率及环境8-1因素 28 建议3个月参考使用频率及环境梳齿板断齿因素及保养规范性 29 建议2年参考使用频率及环境梯级轮破损、开裂因素 30 建议3年参考使用频率及环境梯级链轮破损、开裂因素 31 磨损引起入口处游动间隙大于建议6个月参考使用频率及环境梯级入口导向滑块 2mm 因素7,范围内，环境温* 使用环境主要是指影响电梯使用的外部环境;包括电压波动应在?度在5,40?，月平均最高相对湿度为90,，粉尘等导电尘埃。

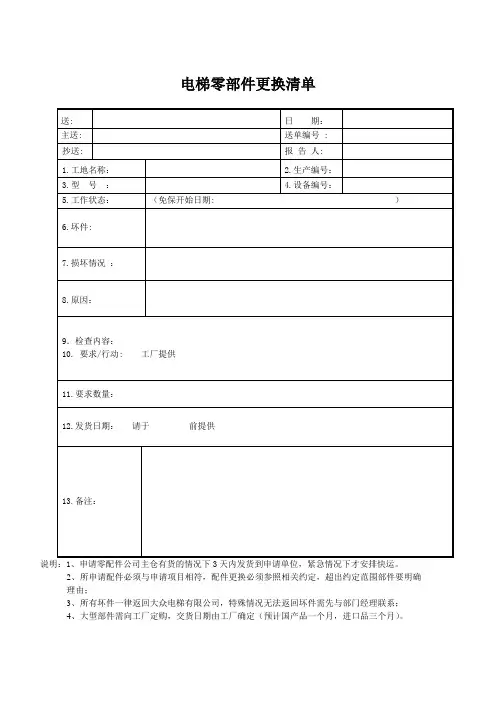

电梯零部件更换清单
送: 日期：
主送: 送单编号 :
抄送: 报告人:
1.工地名称：
2.生产编号：
3.型号：
4.设备编号：
5.工作状态：（免保开始日期: ）
6.坏件:
7.损坏情况：
8.原因：
9．检查内容：
10. 要求/行动: 工厂提供
11.要求数量：
12.发货日期：请于前提供
13.备注：
说明：1、申请零配件公司主仓有货的情况下3天内发货到申请单位，紧急情况下才安排快运。

2、所申请配件必须与申请项目相符，配件更换必须参照相关约定，超出约定范围部件要明确
理由；
3、所有坏件一律返回大众电梯有限公司，特殊情况无法返回坏件需先与部门经理联系；
4、大型部件需向工厂定购，交货日期由工厂确定（预计国产品一个月，进口品三个月）。

1本周期表以4周为1个保养周期。

1年有13个保养周期。

2本周期表所表示的是实施例行保养的最低要求。

特殊条件、特殊工况应根据实际情况增加保养频率。

341、2、3、4类分别代表以4周、12周、24周、52周为周期的保养项目。

5保养技工根据其主管安排的保养类别，实施打“●”的保养任务。

67对于每周访问一次的电梯，周期表已经用颜色对各次访问应实施的保养任务进行了划分：
红色：每次都要求实施
橙色：每个周期的第1周实施
鉴于产品配置方式较多，本周期表未根据产品线进行划分。

保养工作时须根据实际配置情况实施。

周期表是例行保养的工作指南，不作为存档文件，无须签字。

保养技工可以作为工作日记在记录栏内标记
已完成或有问题的任务以备忘。

电梯半月-季度-半年-年维保项目————————————————————————————————作者：————————————————————————————————日期：电梯使用管理与维护保养规则维保周期及内容示意图半月内容季度内容半年内容年度内容半月内容半月内容半月内容半月内容季度附加季度附加季度附加半年附加半年附加年度附加1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24维保单位与使用单位签订维保协议应严格按照新规则第15条要求与用户单位签订维保协议，相关内容需符合，否则将不受规则保护而发生争议，较之于过去传统做法，修改现场维保记录格式，使之与新规则对应。

⏹响应时间缩短0.5小时⏹维保内容细化而分层次⏹维保有记录、签字A1 半月维保项目（内容）和要求见表A-1。

表A-1 半月维保项目（内容）和要求序号维保项目（内容）维保基本要求1 机房、滑轮间环境清洁，门窗完好、照明正常2 手动紧急操作装置齐全，在指定位置3 曳引机运行时无异常振动和异常声响4 制动器各销轴部位润滑，动作灵活5 制动器间隙打开时制动衬与制动轮不应发生摩擦6 编码器清洁，安装牢固7 限速器各销轴部位润滑，转动灵活；电气开关正常8 轿顶清洁，防护拦安全可靠9 轿顶检修开关、急停开关工作正常10 导靴上油杯吸油毛毡齐全，油量适宜，油杯无泄漏11 对重块及其压板对重块无松动，压板紧固。

12 井道照明齐全、正常13 轿厢照明、风扇、应急照明工作正常14 轿厢检修开关、急停开关工作正常15 轿内报警装置、对讲系统工作正常16 轿内显示、指令按钮齐全、有效17 轿门安全装置（安全触板，光幕、光电等）功能有效18 轿门门锁电气触点清洁, 触点接触良好，接线可靠19 轿门运行开启和关闭工作正常20 轿厢平层精度符合标准21 层站召唤、层楼显示齐全、有效22 层门地坎清洁23 层门自动关门装置正常24 层门门锁自动复位用层门钥匙打开手动开锁装置释放后，层门门锁能自动复位25 层门门锁电气触点清洁, 触点接触良好，接线可靠26 层门锁紧元件啮合长度不小于7mm27 底坑环境清洁，无渗水、积水，照明正常28 底坑急停开关工作正常表A-2 季度维保项目（内容）和要求序号维保项目（内容）维保基本要求1 减速机润滑油油量适宜，除蜗杆伸出端外均无渗漏2 制动衬清洁，磨损量不超过制造单位要求3 位置脉冲发生器工作正常4 选层器动静触点清洁，无烧蚀5 曳引轮槽、曳引钢丝绳清洁，无严重油腻，张力均匀6 限速器轮槽、限速器钢丝绳清洁，无严重油腻7 靴衬、滚轮清洁，磨损量不超过制造单位要求8 验证轿门关闭的电气安全装置工作正常9 层门、轿门系统中传动钢丝绳、按照制造单位要求进行清洁、调整链条、胶带10 层门门导靴磨损量不超过制造单位要求11 消防开关工作正常，功能有效12 耗能缓冲器电气安全装置功能有效，油量适宜，柱塞无锈蚀13 限速器张紧轮装置和电气安全工作正常装置表A-3 半年维保项目（内容）和要求序号维保项目（内容）维保基本要求1 电动机与减速机联轴器螺栓无松动2 曳引轮、导向轮轴承部无异常声，无振动，润滑良好3 曳引轮槽磨损量不超过制造单位要求4 制动器上检测开关工作正常，制动器动作可靠5 控制柜内各接线端子各接线紧固、整齐，线号齐全清晰6 控制柜各仪表显示正确7 井道、对重、轿顶各反绳轮轴无异常声，无振动，润滑良好承部8 曳引绳、补偿绳磨损量、断丝数不超过要求9 曳引绳绳头组合螺母无松动10 限速器钢丝绳磨损量、断丝数不超过制造单位要求11 层门、轿门门扇门扇各相关间隙符合标准12 对重缓冲距符合标准13 补偿链（绳）与轿厢、对重接固定、无松动合处14 上下极限开关工作正常表A-4 年度维保项目（内容）和要求序号维保项目（内容）维保基本要求1 减速机润滑油按照制造单位要求适时更换，保证油质符合要求2 控制柜接触器，继电器触点接触良好3 制动器铁芯（柱塞）进行清洁、润滑、检查，磨损量不超过制造单位要求4 制动器制动弹簧压缩量符合制造单位要求，保持有足够的制动力5 导电回路绝缘性能测试符合标准6 限速器安全钳联动试验（每2年进行一次限速器动作速度校验）工作正常7 上行超速保护装置动作试验工作正常8 轿顶、轿厢架、轿门及其附件安装螺栓紧固9 轿厢和对重的导轨支架固定，无松动10 轿厢和对重的导轨清洁，压板牢固11 随行电缆无损伤12 层门装置和地坎无影响正常使用的变形，各安装螺栓紧固13 轿厢称重装置准确有效14 安全钳钳座固定，无松动15 轿底各安装螺栓紧固16 缓冲器固定，无松动。

电梯试运行零配件更换流程表电梯试运行零配件更换流程表一、引言电梯作为现代城市中不可或缺的交通工具之一，承载着成千上万人的出行需求。

而电梯的安全性和可靠性往往依赖于零配件的更换和维护。

本文将围绕电梯试运行零配件更换流程表展开讨论，以期将这一复杂而重要的流程呈现在读者面前。

二、电梯试运行零配件更换流程表概述电梯的试运行零配件更换流程表，通常由供应商或维保公司提供，用于记录电梯更换零配件的流程和内容，以及相关人员的责任和操作步骤。

这一流程表对于保障电梯更换零配件的安全性和质量起着至关重要的作用。

在实际操作中，电梯的零配件更换往往涉及到多个环节和专业，需要严格按照流程表的要求进行操作。

三、电梯试运行零配件更换流程表的详细内容1. 更换零配件前的准备工作在进行电梯零配件更换之前，需要进行充分的准备工作。

这包括对电梯进行全面的检查和评估，确定需要更换的零配件的具体类型和规格，以及制定更换计划和方案。

2. 更换操作的具体步骤电梯零配件更换的具体步骤包括拆卸原零配件、清理更换部位、安装新零配件等。

每一步都需要严格按照流程表的要求进行操作，确保更换过程中不发生任何安全事故和质量问题。

3. 质量检验和验收更换完成后，需要对新零配件进行质量检验和验收。

这一步骤需要由专业人员进行，确保更换的零配件符合要求，并且能够确保电梯的安全和可靠性。

四、个人观点和理解电梯的试运行零配件更换流程表对于保障电梯的安全性和可靠性起着非常重要的作用。

在日常维护和更换过程中，严格按照流程表要求进行操作，是确保电梯正常运行的关键之一。

这一流程表也体现了电梯行业对安全问题的高度重视，为电梯行业的健康发展提供了有力保障。

五、总结电梯的试运行零配件更换流程表是电梯维护和更换的重要指导文件，具有重要的意义和作用。

严格按照流程表要求进行操作，不仅可以保障更换过程的安全和质量，也能够确保电梯的正常运行。

希望电梯行业能够进一步完善和规范这一流程表，为城市电梯的安全和可靠性提供更加有力的保障。
