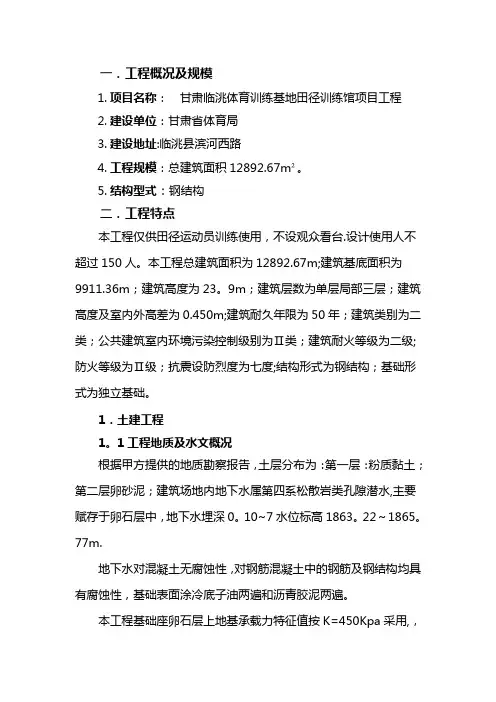

一．工程概况及规模
1.项目名称：甘肃临洮体育训练基地田径训练馆项目工程
2.建设单位：甘肃省体育局
3.建设地址：临洮县滨河西路
4.工程规模：总建筑面积12892.67m2。
：钢结构结构型式5.
二．工程特点
本工程仅供田径运动员训练使用，不设观众看台。设计使用人不超过150人。本工程总建筑面积为12892.67m；建筑基底面积为9911.36m；建筑高度为23.9m；建筑层数为单层局部三层；建筑高度及室内外高差为0.450m；建筑耐久年限为50年；建筑类别为二类；公共建筑室内环境污染控制级别为Ⅱ类；建筑耐火等级为二级；防火等级为Ⅱ级；抗震设防烈度为七度；结构形式为钢结构；基础形式为独立基础。
1．土建工程
1.1工程地质及水文概况
根据甲方提供的地质勘察报告，土层分布为：第一层：粉质黏土；第二层卵砂泥；建筑场地内地下水属第四系松散岩类孔隙潜水，主要赋存于卵石层中，地下水埋深0.10～7水位标高1863.22～1865.77m。
地下水对混凝土无腐蚀性，对钢筋混凝土中的钢筋及钢结构均具有腐蚀性，基础表面涂冷底子油两遍和沥青胶泥两遍。
本工程基础座卵石层上地基承载力特征值按K=450Kpa采用，，专业资料Word
.
采用机械开挖基坑底土的原状结构。
采用人工或其他能保证环地基土原状结构的方法桩基坑地面设计标高以上保留300mm厚的土层。
1.2地基与基础工程
本工程基础采用柱下独立基础；对于钢筋混凝土结构中的钢筋具微腐蚀性，场地分布无液化地层，不具备液化条件，为对建筑抗震有利地段；标准冻深为0.5m。
1.3主体结构
结构形式为钢框结构，楼板采用非组合现浇钢筋混凝土楼板，屋顶为轻钢外维护金属保温板;建筑安全等级：二级钢结构抗震等级：三级砌体施工质量控制等级B级。抗震设防烈度：7度（设计地震基本加速度值0.15g），第三组。
混凝土强度等级：垫层混凝土强度等级C20，构件名称墙及其余各层柱强度等级C30，基础、地梁强度等级C30，梁、板、楼梯强度等级C30，构造柱强度等级C20。
填充墙/承重砌体墙：
⑴±0.00以下墙体采用240厚煤矸石砖，强度等级为MU10，采用M5水泥砂浆砌筑；承重砌体墙、室外与水、土接触部位采用MU15及M7.5。
填充墙±0.000以上采用蒸压加气混凝土砌块强度等级为MU7.5容量不大于8KN/m；承载砌体墙±0.000以上采用240厚2煤矸石砖，强度等级为MU10，采用M7.5混合砂浆砌筑±0.000以专业资料Word
.
上卫生间，茶水间等用M5水泥砂浆砌筑，其他部位用M5混合砂浆砌筑。
⑵墙体的拉结：凡在柱或剪力墙与填充墙交接处应沿柱或剪力墙高度每隔500mm，用两根直径Ф6钢筋与柱或剪力墙与墙拉结，钢筋锚入柱或剪力墙内不少于200mm，柱或剪力墙与墙的拉结筋应通长设置。
钢筋混凝土构件的环境类别：室内环境下的结构构件，环境类别为一；与土、水直接接触的基础、外墙、地梁，环境类别为五类；露天环境的悬臂管(雨篷、挑檐、阳台板等），环境类别为二b;卫生间、茶水间、锅炉房等室内潮湿环境环境类别为二a。
现浇钢筋混凝土楼板的下部钢筋不得在跨中搭接，在支座处应伸至梁或墙中心线，且≥5d，楼板的上部钢筋不得在支座的搭接，在边支座和不同标高板负筋锚固长度为La。双向板底筋，其短向筋放在下面长向筋放在短向筋之上。板底与梁底相平时，板下部钢筋端部应置于
梁下部钢筋之上。
1.4钢结构
结构概况：采用三肢管桁架屋面梁作用在钢框架结构上；结构型式：管桁架结构体系。钢结构支座：支承于下部钢管混凝土柱上。
.高强螺栓范围内。构件接触面采用喷砂(丸）处理，要求抗滑移系数Q235为0.450.Q345为0.50制作单位进行抗滑系数试验，安装单位应进行复验现场处理的构件摩擦面应单独进行试验
.高强螺栓孔径比杆径大1.5～2.0mm，普通螺栓孔径比杆径大专业资料Word
.
1.0～1.5mm.高强螺栓孔应采用机钻成孔不得采用气制成孔.高强度螺栓应能自由穿入组装的板件螺栓孔内。如不吻合，绝不允许强行打入，而应按物件的螺孔位重新加工。更换连接板。
混凝土：垫层采用C20素混凝土，其他混凝土均为C40。钢筋：HPB300级钢筋fy=300N/mm2；HRB400级钢筋fy=360N/mm。砌体：1.砌体：填充墙±0.000以上采用蒸压加气混凝土砌块，强度等级为MU7.5，容重不大于8KN/m3；2.砌体砂浆：±0.000以下采用M5.0水泥砂浆，±0.000以上采用混合砂浆。
钢材：结构所用圆钢管选用无缝钢管，材质采用Q345B钢，加劲肋材质同母材材质。
焊接材料：手工焊时，Q235钢材用43XX型焊条，Q345钢材用50XX
型焊条。
螺栓：高强螺栓链接的钢材摩擦面抗滑移系数值为0.45。地脚螺栓材质为Q345-B。
钢结构的除锈和防火：除锈方法：抛丸或黄砂，除锈等级：Sa2.5。钢构件表面防腐涂装要求：采用环氧云铁中间漆，涂装2遍，厚度2×25 m；环氧云铁中间漆，涂装两遍，厚度2×25 m。干漆膜总厚度不小于15 m。
钢结构的防火等级为二级，设计耐火极限为:桁架梁1.5小时；柱2.5小时；支撑1.5小时，防火涂料建议采用超薄型或薄涂形。
现场焊接缝两侧各50mm范围内在构件安装前暂不涂漆。
围护檩条：屋面主檩条采用热镀锌冷弯薄壁C檩条，钢材材质专业资料Word
.
采用Q235B。
1.5墙体工程
外墙：100厚金属防火墙面板（岩棉芯材），外钢0.6mm，内钢0.5mm。隐框玻璃幕墙，玻璃采用6mm+12A+6mm中空高华玻璃。内墙：200厚加气混凝土空心砌块，强度等级MU3.5，用M5砂浆砌筑。a.卫生间与其他房间相邻的墙身，需用C15混凝土现浇一道挡水槛，高度高于楼面200mm，宽度同墙身。隔墙应采取相应措施满足安装盆架，洁具，等需要。
