2021年高中数学1.1.程序框图教学案新人教B版必修3

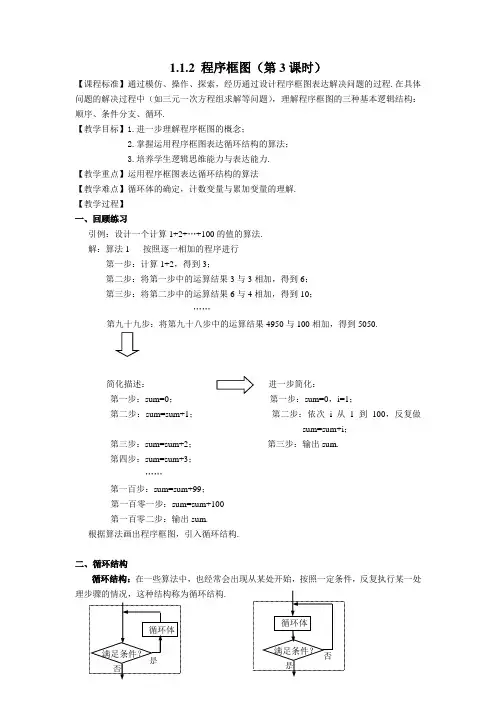

1.1.2 程序框图（第3课时）【课程标准】通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程.在具体问题的解决过程中（如三元一次方程组求解等问题），理解程序框图的三种基本逻辑结构：顺序、条件分支、循环.【教学目标】1.进一步理解程序框图的概念；2.掌握运用程序框图表达循环结构的算法；3.培养学生逻辑思维能力与表达能力.【教学重点】运用程序框图表达循环结构的算法【教学难点】循环体的确定，计数变量与累加变量的理解.【教学过程】一、回顾练习引例：设计一个计算1+2+…+100的值的算法.解：算法1 按照逐一相加的程序进行第一步：计算1+2，得到3；第二步：将第一步中的运算结果3与3相加，得到6；第三步：将第二步中的运算结果6与4相加，得到10；……第九十九步：将第九十八步中的运算结果4950与100相加，得到5050.简化描述：进一步简化：第一步：sum=0；第一步：sum=0，i=1；第二步：sum=sum+1；第二步：依次i从1到100，反复做sum=sum+i；第三步：sum=sum+2；第三步：输出sum.第四步：sum=sum+3；……第一百步：sum=sum+99；第一百零一步：sum=sum+100第一百零二步：输出sum.根据算法画出程序框图，引入循环结构.二、循环结构循环结构：在一些算法中，也经常会出现从某处开始，按照一定条件，反复执行某一处理步骤的情况，这种结构称为循环结构.循环体：反复执行的处理步骤称为循环体.计数变量：在循环结构中，通常都有一个起到循环计数作用的变量，这个变量的取值一般都含在执行或终止循环体的条件中.当型循环：在每次执行循环体前对控制循环条件进行判断，当条件满足时执行循环体，不满足则停止.直到循环：在执行了一次循环体之后，对控制循环体进行判断，当条件不满足时执行循环体，满足则停止.练习1：画出引例直到型循环的程序框图.当型循环与直到循环的区别：①当型循环可以不执行循环体，直到循环至少执行一次循环体.②当型循环先判断后执行，直到型循环先执行后判断. ③对同一算法来说，当型循环和直到循环的条件互为反条件.练习2：1.1.1节例1的算法步骤的程序框图（如图）说明：①为了减少难点，省去flag 标记；②解释赋值语句“2=d ”与“1+=d d ”，还有“1-<=n d ；③简单分析.练习3：画出100321⨯⨯⨯⨯ 的程序框图.小结：画循环结构程序框图前：①确定循环变量和初始条件；②确定算法中反复执行的部分，即循环体；③确定循环的转向位置；④确定循环的终止条件.三、条件结构与循环结构的区别与联系区别：条件结构通过判断分支，只是执行一次；循环结构通过条件判断可以反复执行. 联系：循环结构是通过条件结构来实现.例1：（课本第10页的《探究》）画出用二分法求方程022=-x 的近似根（精确度为0.005）的程序框图，并指出哪些部分构成顺序结构、条件结构和循环结构？练习4：设计算法，求使2005321>++++n 成立的最小自然数n 的值，画出程序框图. 练习5：输入50个学生的考试成绩，若60分及以上的为及格，设计一个统计及格人数的程序框图.练习6：指出下列程序框图的运行结果五、课堂小结1. 理解循环结构的逻辑，主要用在反复做某项工作的问题中；2. 理解当型循环与直到循环的逻辑以及区别：①当型循环可以不执行循环体，直到循环至少执行一次循环体.②当型循环先判断后执行，直到型循环先执行后判断.③对同一算法来说，当型循环和直到循环的条件互为反条件.3. 画循环结构程序框图前：①确定循环变量和初始条件；②确定算法中反复执行的部分，即循环体；③确定循环的转向位置；④确定循环的终止条件.4. 条件结构与循环结构的区别与联系：区别：条件结构通过判断分支，只是执行一次；循环结构通过条件判断可以反复执行. 联系：循环结构是通过条件结构来实现.七、作业1. 设计一个算法，计算两个非0实数的加、减、乘、除运算的结果（要求输入两个非0实数，输出运算结果），并画出程序框图.2. 设计一个算法，判断一个数是偶数还是奇数（要求输入一个整数，输出该数的奇偶性），并画出程序框图.3. 设计一个算法，计算函数53)(2+-=x x x f 当20,,3,2,1 =x 时的函数值，并画出程序框图.4. （课本第11页习题1.1A 组第2题）5. 如果我国工农业产值每年以9%的增长率增长，问几年后我国产值翻一翻，试用程序框图描述其算法.6.（课本第11页习题1.1B 组第1题）。

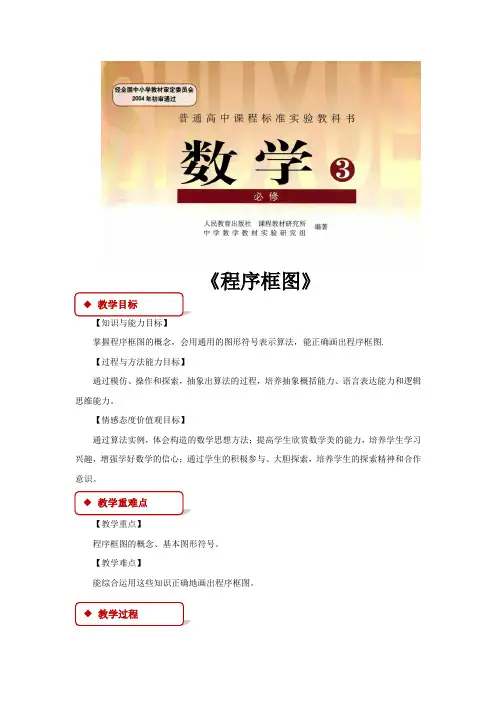

《程序框图》
【知识与能力目标】
掌握程序框图的概念，会用通用的图形符号表示算法，能正确画出程序框图.
【过程与方法能力目标】
通过模仿、操作和探索，抽象出算法的过程，培养抽象概括能力、语言表达能力和逻辑思维能力。

【情感态度价值观目标】
通过算法实例，体会构造的数学思想方法；提高学生欣赏数学美的能力，培养学生学习兴趣，增强学好数学的信心；通过学生的积极参与、大胆探索，培养学生的探索精神和合作意识。

【教学重点】
程序框图的概念、基本图形符号。

【教学难点】
能综合运用这些知识正确地画出程序框图。

一、复习回顾
通过复习算法的概念，基本特征以及表示方法，引出本课的内容-程序框图。

算法有什么缺陷性？是不是不够宜观洧楚地让我们看到整个箅法的程序和步骤？我们平时一般为了能让个过程呈现得更加宜观，我们一般会选择如何解决？解决方法就是作图。

通过这几个问题，然后引出我们今大所要学习的内容，那就是为了能更形象直观地让我看到算法的整个程序和步骤，我们选择用一种新的描述方式来描述其法——程序框图。

用自然语言和图形描述来表示判断一个正整数是否是质数的算法。

自然语言描述
第一步：判断n是否等于2？若n=2，则n是质数，否则，执行第二步；
第二步：依次从2~（n-1）检验是不是n的因数，即能整除n的数，若有这样的数，则n不是质数；若没有，则n是质数。

图形描述
算
2.问题引入，激发兴趣
思考1：flag的作用是什么？
思考2 ：d=d+1是什么意思？
思考3 ：整个图形中有哪些基本的图形，各自的意义和作用是什么？
师生活动：教师先提出问题，在回答问题的过程中引出对程序框图概念和图形含义的理解。

打印版高中数学编写人：校队：庄河市高级中学高一数学备课组班级姓名学习目标：1、理解程序框图的含义，能读懂程序框图，熟悉各种程序框及流程线的功能和作用；2、通过模仿、操作、探索，经历通过设计程序框图表达解决问题的算法的过程，学习程序框图的画法；3、在具体问题解决过程中，理解程序框图的三种基本逻辑结构——顺序结构、条件结构和循环结构。

知识清单：1、程序框图又称，是一种用、及来表示算法的图形。

画出与下列名称对应的程序框：终端框（起至框）输入、输出框处理框（执行框）判断框流程线连接点2、任何一种算法都是由三种基本逻辑结构构成的，它们是、、。

3、顺序结构是任何一个算法都离不开的基本结构，它由组成。

可用程序框图表示为：4、条件结构是指而选择不同流向的算法结构。

可用程序框图表示为：5、循环结构中反复执行的步骤称为，教材分析：1、你能说出三种基本逻辑结构的特点吗？条件结构与循环结构有什么区别和联系？2、用程序框图表示两种形式的条件结构，并指出它们的区别和联系。

3、归纳设计一个算法的程序框图的步骤。

例题分析：例1、设计一个求任意数的绝对值的算法，并画出程序框图。

例2、给定一个正整数ｎ，若ｎ为奇数，则把ｎ乘3加1；若ｎ为偶数，则把ｎ除以2，写出算法，并画出程序框图。

例3、设计求1×2×3×4×…×2014的算法，并画出程序框图。

知能达标：1、关于程序框图的图形符号的理解，正确的有（）①任何一个程序框图都必须有起、止框；②输入框只能放在开始框后，输出框只能放在结束框前；③判断框是唯一具有超过一个退出点的图形符号；④对于一个程序来说，判断框内的条件是唯一的。

A、1个B、2个C、3个D、4个2、下列关于条件结构的说法中正确的是（）A、条件结构的程序框图有一个出口和两个出口；B、无论条件结构中的条件是否满足，都只能执行两条路径之一；C、条件结构中的两条路径可以同时执行；D、菱形框中的条件是唯一的。

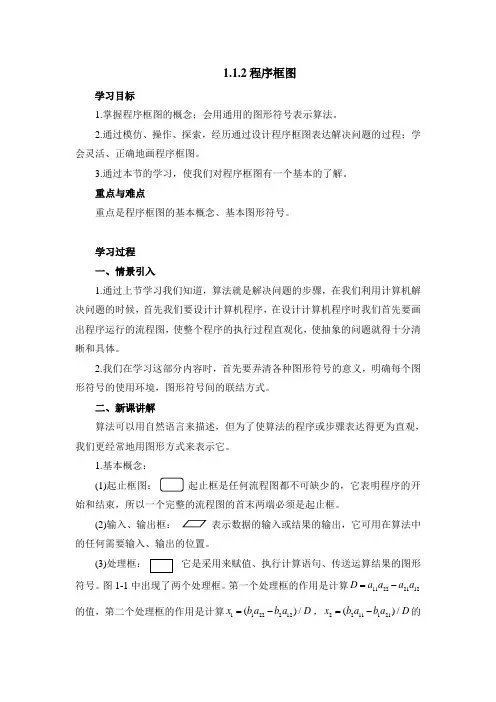

1.1.2程序框图学习目标1.掌握程序框图的概念；会用通用的图形符号表示算法。

2.通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。

3.通过本节的学习，使我们对程序框图有一个基本的了解。

重点与难点重点是程序框图的基本概念、基本图形符号。

学习过程一、情景引入1.通过上节学习我们知道，算法就是解决问题的步骤，在我们利用计算机解决问题的时候，首先我们要设计计算机程序，在设计计算机程序时我们首先要画出程序运行的流程图，使整个程序的执行过程直观化，使抽象的问题就得十分清晰和具体。

2.我们在学习这部分内容时，首先要弄清各种图形符号的意义，明确每个图形符号的使用环境，图形符号间的联结方式。

二、新课讲解算法可以用自然语言来描述，但为了使算法的程序或步骤表达得更为直观，我们更经常地用图形方式来表示它。

1.基本概念：(1)起止框图：起止框是任何流程图都不可缺少的，它表明程序的开始和结束，所以一个完整的流程图的首末两端必须是起止框。

(2)输入、输出框： 表示数据的输入或结果的输出，它可用在算法中的任何需要输入、输出的位置。

(3)处理框： 它是采用来赋值、执行计算语句、传送运算结果的图形符号。

图1-1中出现了两个处理框。

第一个处理框的作用是计算11222112D a a a a =-的值，第二个处理框的作用是计算1122212()/x b a b a D =-，2211121()/x b a b a D =-的值。

(4)判断框一般有一个入口和两个出口，有时也有多个出口，它是惟一的具有两个或两个以上出口的符号，在只有两个出口的情形中，通常都分成“是”与“否”（也可用“Y ”与“N ”）两个分支，在图1-1中，通过判断框对D 的值进行判断，若判断框中的式子是D=0，则说明D=0时由标有“是”的分支处理数据；若D≠0，则由标有“否”的分支处理数据。

例1我们要打印x 的绝对值，可以设计如下框图。

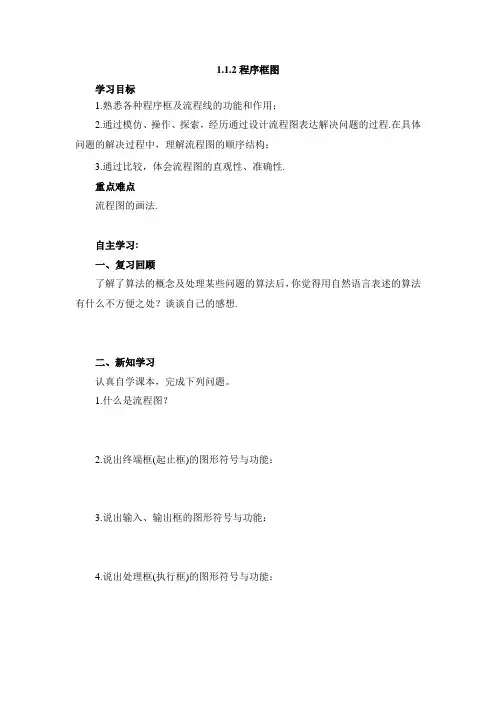

1.1.2程序框图
学习目标
1.熟悉各种程序框及流程线的功能和作用；
2.通过模仿、操作、探索，经历通过设计流程图表达解决问题的过程.在具体问题的解决过程中，理解流程图的顺序结构；
3.通过比较，体会流程图的直观性、准确性.
重点难点
流程图的画法.
自主学习:
一、复习回顾
了解了算法的概念及处理某些问题的算法后，你觉得用自然语言表述的算法有什么不方便之处？谈谈自己的感想.
二、新知学习
认真自学课本，完成下列问题。

1.什么是流程图？
2.说出终端框(起止框)的图形符号与功能：
3.说出输入、输出框的图形符号与功能：
4.说出处理框(执行框)的图形符号与功能：
5.说出判断框的图形符号与功能：
6.说出流程线的图形符号与功能：
7.出连接点的图形符号与功能：
结如下表：
三、经典习题
例1判断整数n(n＞2)是否为质数的算法对应的程序框图表示为：
例2已知一个三角形三条边的边长分别为a，b，c，利用海伦-秦九韶公式设计一个计算三角形面积的方法并画出流程图.（已知一个三角形三条边的边长分
别为a,b,c,则三角形面积为)
)(
)(
(c
p
b
p
a
p
p
S-
-
-
=，其中
2c
b
a
p +
+
=.）。

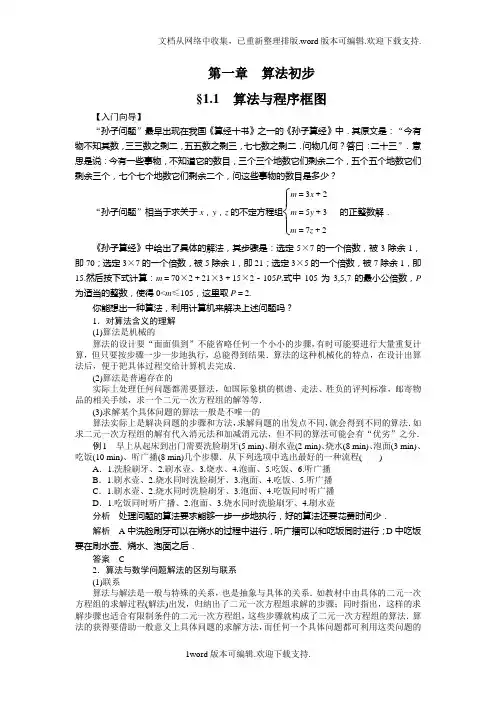

第一章 算法初步§1.1 算法与程序框图【入门向导】“孙子问题”最早出现在我国《算经十书》之一的《孙子算经》中．其原文是：“今有物不知其数，三三数之剩二，五五数之剩三，七七数之剩二．问物几何？答曰：二十三”．意思是说：今有一些事物，不知道它的数目，三个三个地数它们剩余二个，五个五个地数它们剩余三个，七个七个地数它们剩余二个，问这些事物的数目是多少？“孙子问题”相当于求关于x ，y ，z 的不定方程组⎩⎪⎨⎪⎧ m ＝3x ＋2m ＝5y ＋3m ＝7z ＋2的正整数解．《孙子算经》中给出了具体的解法，其步骤是：选定5×7的一个倍数，被3除余1，即70；选定3×7的一个倍数，被5除余1，即21；选定3×5的一个倍数，被7除余1，即15.然后按下式计算：m ＝70×2＋21×3＋15×2－105P .式中105为3,5,7的最小公倍数，P 为适当的整数，使得0<m ≤105，这里取P ＝2.你能想出一种算法，利用计算机来解决上述问题吗？1．对算法含义的理解(1)算法是机械的算法的设计要“面面俱到”不能省略任何一个小小的步骤，有时可能要进行大量重复计算，但只要按步骤一步一步地执行，总能得到结果．算法的这种机械化的特点，在设计出算法后，便于把具体过程交给计算机去完成．(2)算法是普遍存在的实际上处理任何问题都需要算法，如国际象棋的棋谱、走法、胜负的评判标准，邮寄物品的相关手续，求一个二元一次方程组的解等等．(3)求解某个具体问题的算法一般是不唯一的算法实际上是解决问题的步骤和方法，求解问题的出发点不同，就会得到不同的算法．如求二元一次方程组的解有代入消元法和加减消元法，但不同的算法可能会有“优劣”之分．例1 早上从起床到出门需要洗脸刷牙(5 min)、刷水壶(2 min)、烧水(8 min)、泡面(3 min)、吃饭(10 min)、听广播(8 min)几个步骤．从下列选项中选出最好的一种流程( )A ．1.洗脸刷牙、2.刷水壶、3.烧水、4.泡面、5.吃饭、6.听广播B ．1.刷水壶、2.烧水同时洗脸刷牙、3.泡面、4.吃饭、5.听广播C ．1.刷水壶、2.烧水同时洗脸刷牙、3.泡面、4.吃饭同时听广播D ．1.吃饭同时听广播、2.泡面、3.烧水同时洗脸刷牙、4.刷水壶分析 处理问题的算法要求能够一步一步地执行，好的算法还要花费时间少．解析 A 中洗脸刷牙可以在烧水的过程中进行，听广播可以和吃饭同时进行；D 中吃饭要在刷水壶、烧水、泡面之后．答案 C2．算法与数学问题解法的区别与联系(1)联系算法与解法是一般与特殊的关系，也是抽象与具体的关系．如教材中由具体的二元一次方程组的求解过程(解法)出发，归纳出了二元一次方程组求解的步骤；同时指出，这样的求解步骤也适合有限制条件的二元一次方程组，这些步骤就构成了二元一次方程组的算法．算法的获得要借助一般意义上具体问题的求解方法，而任何一个具体问题都可利用这类问题的一般算法解决．(2)区别算法是解决某一类问题所需要的程序和步骤的统称，也可理解为数学中的“通法通解”；而解法是解决某一个具体问题的过程和步骤，是具体的解题过程．例2 给出求解方程组⎩⎪⎨⎪⎧2x ＋y ＝7. ①4x ＋5y ＝11 ②的一个算法． 解 方法一 (消元法)S1 ②－①×2，得3y ＝－3，③S2 解③得y ＝－1；④S3 将④代入①，得x ＝4；S4 输出x ＝4，y ＝－1.方法二 (公式法)S1 计算D ＝2×5－4×1＝6；S2 因为D ＝6，所以x ＝5×7－11×16＝4，y ＝11×2－7×46＝－1； S3 输出x ＝4，y ＝－1.点评 本题中的方法二，直接利用高斯消去法的算法步骤，显得更为简捷．3．程序框图(1)与自然语言相比用程序框图表示算法的优越性用自然语言表示算法的步骤有明确的顺序性，但在处理条件结构或循环结构这样的问题时比较困难，不够直观、准确．程序框图是表示算法的另一种形式，它的结构清晰，步骤准确，有时能解决自然语言不易表达的问题．(2)画程序框图的规则画程序框图的规则应是大家共同遵守的一些规则，目的是为了使大家彼此之间能读懂各自画的框图．①使用标准的框图符号；②框图一般按从上到下，从左到右的方向来画；③除判断框外，大多数框图符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的符号；④在图形符号内描述语言要简练、清楚．例3 已知圆的半径，设计一个算法求圆的周长和面积的近似值，并用程序框图表示． 分析 解答本题可由圆的周长公式和面积公式直接求解，其中圆的半径可由算法输入． 解 算法设计：S1 输入圆的半径R .S2 计算L ＝2πR .S3 计算S ＝πR 2.S4 输出L 和S .程序框图：1．算法的确定性理解不到位例1 求2＋4＋6＋8＋…＋100的算法．错解 算法：S1 计算2＋4＋6＋8＋ (100)S2 输出第一步中的结果．正解 算法：S1 计算2＋4得到6；S2 将第一步的结果与6相加得到12；S3 将第二步的结果与8相加得到20；S4 如此继续下去，一直加到100；S5 输出运算结果．2．程序框图中循环结构功能、条件出错例2 如图所示是某一算法的程序框图，根据该框图指出这一算法的功能．错解 求S ＝12＋14＋16＋18＋110的值． 正解 在该程序框图中，S 与n 为两个累加变量，k 为计数变量，所以该算法的功能是求12＋14＋16＋…＋120的值. 1．按部就班法此法是基本方法，要求按问题的解题步骤“按部就班”地做，每一步都有唯一的结果，且在有限步之后得出结果．例1 写出作∠ABC 的平分线的一个算法．分析 解决这个问题，只需按作图方法“按部就班”地设计算法．解 S1 以B 为圆心，以任意长为半径画弧，与边BA 交于M 点，与边BC 交于N 点．S2 以M 为圆心，以大于12MN 的长d 为半径画弧． S3 以N 为圆心，以大于12MN 的长d 为半径画弧． S4 取第二、三两步所得的弧的交点P .S5 过B ，P 作射线BP ，射线BP 即为∠ABC 的平分线．2．公式法利用现有公式解决问题是设计算法的重要思路．例2 计算上底为2，下底为4，高为5的梯形的面积．分析 根据梯形的面积公式S ＝12(a ＋b )h .其中a 是上底，b 是下底，h 是高，只需令a ＝2，b ＝4，h ＝5，代入公式即可．解 算法如下：S1 a ＝2，b ＝4，h ＝5；S2 S ＝12(a ＋b )h ； S3 输出S .3．循环法有些问题需要重复计算，而这正是计算机的强项，因此我们可以利用循环来实现． 例3 设计出一个求23＋43＋63＋…＋603的算法．解 S1 p ＝0，i ＝2.S2 p ＝p ＋i 3.S3 i ＝i ＋2.S4 如果i ＞60，算法结束，否则，返回第二步．S5 输出p .1．抓特征组成任何一个程序框图的三要素是“四框”、“一线”加“文字说明”．“四框”即起、止框、输入(出)框、处理框、判断框．“一线”即流程线，任意两个程序框之间都存在流程线．“文字说明”即在框图内加以说明的文字、算式等，这是每个框图不可缺少的内容．2．明规则程序框图的画法规则是：①用标准，即使用标准的图形符号；②按顺序，即框图一般按照从上到下、从左到右的顺序画；③看出入，即大多数程序框只有一个入口和一个出口，判断框是唯一具有两个出口的图框，条件分支结构中要在出口处标明“是”或“否”；④明循环，即循环结构要注意变量的初始值及循环终止条件；⑤辨流向，即流程线的箭头表示执行的方向，不可缺少；⑥简说明，即在程序框内的描述语言要简练清晰．3．依步骤画程序框图的总体步骤是：第一步，先设计算法，因为算法的设计是画程序框图的基础，所以在画程序框图前，首先应在稿纸上写出相应的算法步骤，并分析算法需要哪些基本逻辑结构；第二步，再把算法步骤转化为对应的程序框图，在这种转化过程中往往需要考虑很多细节，是一个将算法“细化”的过程．例4 某商场进行优惠促销：若购物金额x 在500元以上(不包括500元)，则全部货款打8折；若购物金额x 在300元以上(不包括300元)500元以下(包括500元)，则全部货款打9折；否则，不打折．画出程序框图，要求输入购物金额x 元，能输出实际交款额．分析 由题意，实际交款额y 与购物金额x 之间的函数关系是y ＝⎩⎪⎨⎪⎧ x ， 0≤x ≤300，0.9x ，300＜x ≤500，0.8x ，x ＞500.因为它需对x 进行三次判断，所以算法含有两个条件结构，写出算法步骤如下．解 算法如下：S1 输入购物金额x .S2 判断x ≤300是否成立．若是，则y ＝x ，执行第四步；否则，进入第三步． S3 判断x ≤500是否成立．若是，则y ＝0.9x ；否则，y ＝0.8x .S4 输出y ，算法结束．画法步骤 ①画顺序结构图，即起、止框及输入框，并且流程线连接(如图中①)；②画条件结构图，即画判断框，里面填写“x ≤300”(如图中②)．对于“是”画处理框并填入“y ＝x ”，对于“否”流向下一个判断框；③再画条件结构图，即画判断框，里面填写“x ≤500”对于“是”画处理框并填入“y ＝0.9x ”，对于“否”画处理框并填入“y ＝0.8x ”(如图中③)；④画一个总的输出框并输出y ，以及起、止框表示算法结束(如图中④)．最后，合成整个算法程序框图.1．(天津)阅读下边的程序框图，运行相应的程序，则输出i 的值为( )A ．3B ．4C ．5D ．6解析 i ＝1时，a ＝2；i ＝2时，a ＝5；i ＝3时，a ＝16；当i ＝4时，a ＝65>50.即条件a >50成立，所以输出的i 的值为4.答案 B2．(湖南)若执行如图所示的程序框图，输入x 1＝1，x 2＝2，x 3＝3，x ＝2，则输出的数等于______．解析 由框图的算法功能可知，输出的数为：S ＝(1－2)2＋(2－2)2＋(3－2)23＝23. 答案 233．(日照模拟)执行下边的程序框图，输出的T ＝________.解析 按照程序框图依次执行为S ＝5，n ＝2，T ＝2；S ＝10，n ＝4，T ＝2＋4＝6；S ＝15，n ＝6，T ＝6＋6＝12；S ＝20，n ＝8，T ＝12＋8＝20；S ＝25，n ＝10，T ＝20＋10＝30>S ，输出T ＝30.答案 304．(威海调研)某算法的程序框图如图所示，则输出量y 与输入量x 满足的关系式是__________．解析 由题意知，该程序框图表达的是一个分段函数y ＝⎩⎪⎨⎪⎧2x ， x ≤1，x －2，x >1. 答案 y ＝⎩⎪⎨⎪⎧2x ， x ≤1，x －2，x >1 5．(抚顺模拟则图中判断框应填________，输出的s ＝________.解析 该程序框图是统计6名队员在最近三场比赛中投进的三分球总数，因此图中判断框应填i ≤6，输出的s ＝a 1＋a 2＋…＋a 6.答案 i≤6 a 1＋a 2＋a 3＋a 4＋a 5＋a 6。

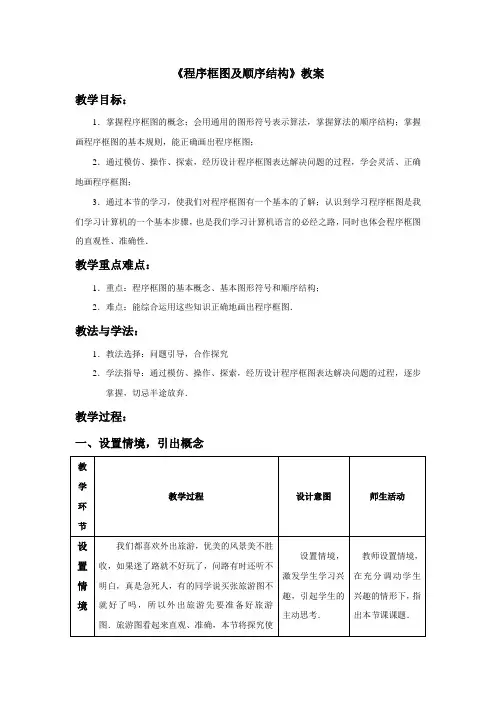

《程序框图及顺序结构》教案教学目标：1．掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的顺序结构；掌握画程序框图的基本规则，能正确画出程序框图；2．通过模仿、操作、探索，经历设计程序框图表达解决问题的过程，学会灵活、正确地画程序框图；3．通过本节的学习，使我们对程序框图有一个基本的了解；认识到学习程序框图是我们学习计算机的一个基本步骤，也是我们学习计算机语言的必经之路，同时也体会程序框图的直观性、准确性．教学重点难点：1．重点：程序框图的基本概念、基本图形符号和顺序结构；2．难点：能综合运用这些知识正确地画出程序框图．教法与学法：1．教法选择：问题引导，合作探究2．学法指导：通过模仿、操作、探索，经历设计程序框图表达解决问题的过程，逐步掌握，切忌半途放弃．教学过程：一、设置情境，引出概念椭圆形框：）矩形框：表示计算、赋值等处理圆圈：二、例题详解，深化概念用图形的方式表达算法，使算法的结构更清楚，步骤更直观也更精确．这里只是让同学们初步了解程序框图的特点，感受它的优点，暂不要求掌握它的画法．三、思维拓展，共同探究四、变式训练，归纳总结这是一个累加求和问题，共99该算法是10099143131⨯++⨯+⨯ 的值．：下图所示的是一个算法的流程图，，输出的b =7，求a 2的值．教学设计说明1．教材地位分析：本节内容是在学生学习了算法的概念的基础上进行的，学生知道“在数学中，算法通常是按照一定规则解决某一类问题的明确的和有限的步骤”．在算法概念的表述中，有范围限定词“在数学中”，因此学习的内容均为数学中的问题．有一个有前缀限制的基本特征词“步骤”，前缀中，“按照一定规则” 指的是解决具体问题时的依据和表达方式，关注的是算法的基本逻辑结构（顺序、条件和循环），也表示算法具有有序性．程序框图是算法的直观、准确的表达，是自然语言表达的延伸，也是后面学习算法基本语句的基础．程序框图的学习起着承上启下的作用．2．学生现实分析：由于学生初次接触程序框图，可能会感到陌生，因此可以举生活中的例子，也可以举函数图像的例子，让学生感到程序框图并不神秘，并感觉到用程序框图表达算法更直观、更条理、更明确．3．在我们利用计算机解决问题的时候，首先要设计计算机程序，在设计计算机程序时我们首先要画出程序运行的流程图，使整个程序的执行过程直观化，使抽象的问题十分清晰和具体．有了这个流程图，再去设计程序就有了依据，从而就可以把整个程序用机器语言表述出来，因此程序框图是我们设计程序的基本和开端，也是使用计算机处理问题前的一个必要的步骤．。

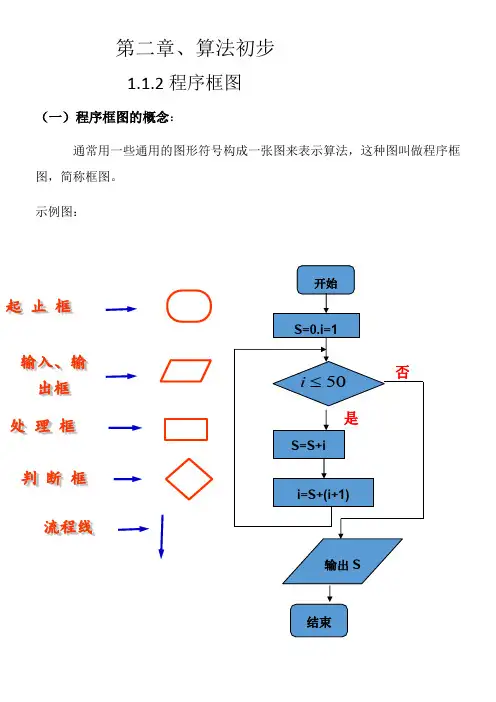

第二章、算法初步1.1.2程序框图（一）程序框图的概念：通常用一些通用的图形符号构成一张图来表示算法，这种图叫做程序框图，简称框图。

示例图：开始S=0,i=1S=S+i50i i=S+(i+1)否是输出S结束输入、输出框处 理 框 判 断 框起 止 框流程线（二）框图的常用图形符号：图形符号（三）画程序框图的规则：1、使用标准的框图的符号。

2、框图一般按从上到下、从左到右的方向画。

3、除了判断框外，其他框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一符号。

4、一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果。

5、在图形符号内描述的语言要非常简练清楚。

（四）框图的三种基本结构；1、顺序结构（1）顺序结构是指在一个算法中运算是按照步骤依次执行的，这是一种最简单的算法结构，也是任何一个算法必不可少的逻辑结构。

（2）顺序结构的流程图例1、己知点P （x 0,y 0)和直线l:Ax+By+C=0,求点P 到直线的距离d,设计一个算法，解决这一问题，并画出流程图。

A B开始输入x 0,y 0,A,B,CZ 1:=Ax 0+By 0+C Z 2:=A 2+B 2输出d结束流程图如图所示：21||:z z d2、条件分支结构：先根据条件进行判断，再决定执行哪一种操作的结构称为条件分支结构。

例2、试设计一个求一元二次方程ax2+bx+c=0(a ≠0) 的根的算法，并画出流程图。

条件步骤2步骤1是否开始输入a,b,c计算Δ=b 2-4ac是否练习1：某算法框图如图，若输入x=4则输出结果为（）练习2：某算法框图如图，（1）若输入x=8，则结果为（）（2）若输出结果为1/2，则输入的x 值为（ ） （3）若输出结果为1/2，则输入的x 值为 （ ）3、循环结构（1）循环结构的概念在一些算法中，经常会出现从某处开始，按照一定条件反复执行某些步骤的情况，这就是循环结构。

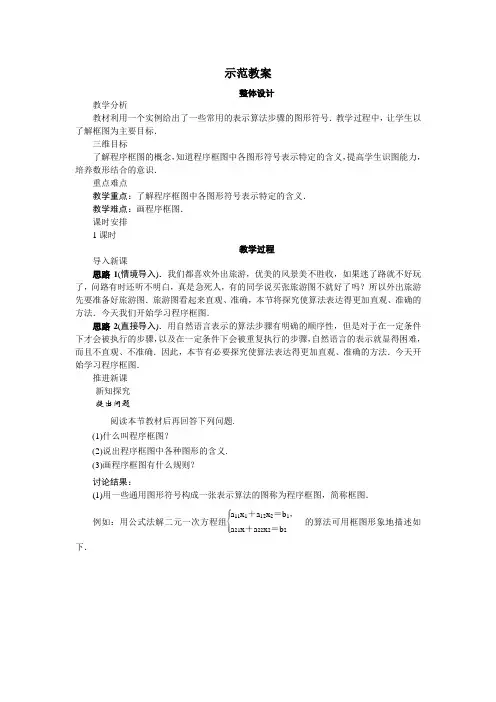

示范教案整体设计教学分析教材利用一个实例给出了一些常用的表示算法步骤的图形符号．教学过程中，让学生以了解框图为主要目标．三维目标 了解程序框图的概念，知道程序框图中各图形符号表示特定的含义，提高学生识图能力，培养数形结合的意识．重点难点教学重点：了解程序框图中各图形符号表示特定的含义． 教学难点：画程序框图． 课时安排 1课时教学过程 导入新课思路1(情境导入)．我们都喜欢外出旅游，优美的风景美不胜收，如果迷了路就不好玩了，问路有时还听不明白，真是急死人，有的同学说买张旅游图不就好了吗？所以外出旅游先要准备好旅游图．旅游图看起来直观、准确，本节将探究使算法表达得更加直观、准确的方法．今天我们开始学习程序框图．思路2(直接导入)．用自然语言表示的算法步骤有明确的顺序性，但是对于在一定条件下才会被执行的步骤，以及在一定条件下会被重复执行的步骤，自然语言的表示就显得困难，而且不直观、不准确．因此，本节有必要探究使算法表达得更加直观、准确的方法．今天开始学习程序框图．推进新课 新知探究 提出问题阅读本节教材后再回答下列问题.(1)什么叫程序框图？(2)说出程序框图中各种图形的含义.(3)画程序框图有什么规则？讨论结果：(1)用一些通用图形符号构成一张表示算法的图称为程序框图，简称框图．例如：用公式法解二元一次方程组⎩⎪⎨⎪⎧a 11x 1＋a 12x 2＝b 1，a 21x ＋a 22x 2＝b 2的算法可用框图形象地描述如下．由此我们可以看出用框图表示算法直观、形象，容易理解．通常说“一图胜万言”，就是说用框图能够清楚地展现算法的逻辑结构．(2)椭圆形框：表示程序的开始和结束，称为终端框(起、止框)．表示开始时只有一个出口；表示结束时只有一个入口．平行四边形框：表示一个算法输入和输出的信息，又称为输入、输出框，它有一个入口和一个出口．矩形框：表示计算、赋值等处理操作，又称为处理框(执行框)，它有一个入口和一个出口．菱形框：是用来判断给出的条件是否成立，根据判断结果来决定程序的流向，称为判断框，它有一个入口和两个出口．流程线：―→表示程序的流向．圆圈：○连接点．表示相关两框的连接处，圆圈内的数字相同的含义表示相连接在一起．注意：起、止框是任何流程不可少的，表明程序的开始和结束．输入和输出可用在算法中任何需要输入、输出的位置．例如求解方程组的框图(上图)中，算法开始后第一步需要输入(给定)未知数的系数和常数项，就可把给定的数值写在输入框内，最后要给出运算的结果，把算出的两个未知数的值，写在输出框内．算法中间要处理数据或计算，可分别写在不同的处理框内，例如此例的计算D可写在处理框内．当算法要求你对两个不同的结果进行判断时，例如此题的判断条件为D＝0，要写在判断框内．一个算法步骤到另一个算法步骤用流程线连接．如果一个框图需要分开来画，要在断开处画上连接点，并标出连接的号码(如下图)．(3)画程序框图的规则为了使大家彼此之间能够读懂各自画出的框图，必须遵守一些共同的规则，下面对一些常用的规则作一简单的介绍．①使用标准的框图的符号．②框图一般按从上到下、从左到右的方向画． ③除判断框外，其他框图符号只有一个进入点和一个退出点．判断框是具有超过一个退出点的唯一符号．④一种判断框是二择一形式的判断，有且仅有两个可能结果；另一种是多分支判断，可能有几种不同的结果．⑤在图形符号内描述的语言要非常简练清楚． 应用示例思路1例 利用梯形的面积公式计算上底为2，下底为4，高为5的梯形的面积，设计出该问题的算法及程序框图．分析：根据梯形的面积公式S ＝12(a ＋b)h ，其中a 是上底，b 是下底，h 是高，只要令a＝2，b ＝4，h ＝5，代入公式即可．解：算法如下：S1 a ＝2，b ＝4，h ＝5；S2 S ＝12(a ＋b)h ；S3 输出S.该算法的程序框图如下图所示：点评：画程序框图的步骤：(1)写出算法步骤，即文字语言形式；思路2例设计求一个数x的绝对值的算法，并画出相应的程序框图．分析：根据绝对值的定义，当x≥0时，|x|＝x；当x<0时，|x|＝－x，该问题实质是一个分段函数，因为分段函数的自变量在不同的范围内所对应的函数关系式不同，因而当给出一个自变量x的值求它对应的函数值时，必须先判断x的范围，然后确定用该范围内的函数关系式计算相应的函数值．算法中要增加判断x的范围的步骤，程序框图中也应相应加入判断框．解：算法如下：S1输入x；S2如果x≥0，那么|x|＝x，否则，|x|＝－x；S3输出|x|.相应的程序框图如下图所示：点评：必须先根据条件作出判断，然后再决定进行哪一个步骤的问题，在画程序框图时，知能训练1．下列程序框图的功能是________________．答案：求两个实数a，b的和2．下列程序框图的功能是________________．答案：求a，b中的最大值3．下列程序框图的功能是________________．答案：计算1×2×3×4×5的值拓展提升写出一个求满足1×3×5×7×…×n>50 000的最小正整数n的算法，并画出相应的程序框图．解：算法如下：S1S＝1；S2i＝3；S3S＝S×i，i＝i＋2；S4如果S≤50 000，那么执行第三步；S5i＝i－2；S6输出i.程序框图如下图所示：课堂小结本节课学习了：1．程序框图的概念及其图形符号的含义．2．知道画程序框图的规则和步骤．作业本节练习A 1、2.设计感想首先，本节的引入新颖独特，旅游图的故事阐明了学习程序框图的意义．通过丰富有趣的事例让学生了解了什么是程序框图，进而激发学生学习程序框图的兴趣．本节设计题目难度适中，逐步把学生带入知识的殿堂，是一节好的课例．备课资料备选习题1．下列程序框图的功能是__________________________．(其中a，b，c分别是直角三角形的三边，且c是斜边)答案：已知两直角边求直角三角形的斜边2．以下是某次考试中某班15名同学的数学成绩：72,91,58,63,84,88,90,55,61,73,64,77,82,94,60.要求将80分以上的同学的平均分求出来．画出该问题算法的程序框图．解：程序框图如下：。

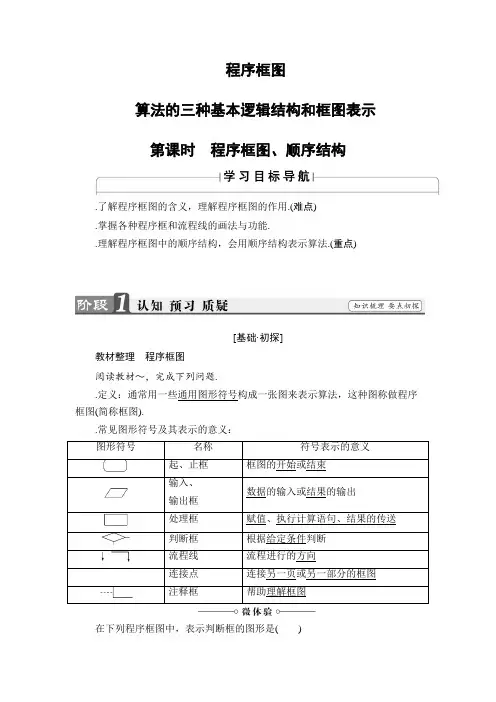

程序框图
算法的三种基本逻辑结构和框图表示
第课时程序框图、顺序结构
.了解程序框图的含义，理解程序框图的作用.(难点)
.掌握各种程序框和流程线的画法与功能.
.理解程序框图中的顺序结构，会用顺序结构表示算法.(重点)
[基础·初探]
教材整理程序框图
阅读教材～，完成下列问题.
.定义：通常用一些通用图形符号构成一张图来表示算法，这种图称做程序框图(简称框图).
.常见图形符号及其表示的意义：
在下列程序框图中，表示判断框的图形是( )
【解析】四个选项中的程序框依次为处理框，输入、输出框，判断框和起、止框.
【答案】
教材整理 顺序结构 阅读教材，完成下列问题.
.判断(正确的打“√”，错误的打“×”) ()程序框图是算法的一种表现形式.( )
()一个完整的程序框图一定是以起止框开始，同时又以起止框表示结束.( )
()一个程序框图中可以没有顺序结构.( ) 【答案】 ()√ ()√ ()×
.如图--所示的程序框图，输出的结果是＝，则输入的值为.
图--
【解析】该程序框图的功能是输入，计算＋的值.由＋＝，解得＝. 【答案】
[质疑·手记]
预习完成后，请将你的疑问记录，并与“小伙伴们”探讨交流：。

第二课时 1.1.2 程序框图（一）教学要求：掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构. 掌握画程序框图的基本规则，能正确画出程序框图. 通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图.教学重点：程序框图的基本概念、基本图形符号和3种基本逻辑结构. 教学难点：综合运用框图知识正确地画出程序框图教学过程：一、复习准备：1. 写出算法：给定一个正整数n，判定n是否偶数.2. 用二分法设计一个求方程320x-=的近似根的算法.二、讲授新课：1. 教学程序框图的认识：①讨论：如何形象直观的表示算法？→图形方法.教师给出一个流程图（上面1题），学生说说理解的算法步骤.②定义程序框图：程序框图又称流程图，是一种用规定的图形、指向线及文字说明来准确、直观地表示算法的图形.③④阅读教材P5的程序框图. →讨论：输入35后，框图的运行流程，讨论：最大的I值.2. 教学算法的基本逻辑结构：①讨论：P5的程序框图，感觉上可以如何大致分块？流程再现出一些什么结构特征？→教师指出：顺序结构、条件结构、循环结构.②试用一般的框图表示三种逻辑结构. （见下图）③出示例3：已知一个三角形的三边分别为4,5,6，利用海伦公式设计一个算法，求出它的面积，并画出算法的程序框图. （学生用自然语言表示算法→师生共写程序框图→讨论：结构特征）④出示例4：任意给定3个正实数，设计一个算法，判断分别以这3个数为三边边长的三角形是否存在.画出这个算法的程序框图. (学生分析算法→写出程序框图→试验结果→讨论结构)⑤出示例5：设计一个计算1＋2＋3＋…＋1000的值的算法，并画出程序框图.(学生分析算法→写出程序框图→给出另一种循环结构的框图→对比两种循环结构)3. 小结：程序框图的基本知识；三种基本逻辑结构；画程序框图要注意：流程线的前头；判断框后边的流程线应根据情况标注“是”或“否”；循环结构中要设计合理的计数或累加变量等.三、巩固练习：1.练习：把复习准备题②的算法写成框图. 2. 作业：P12 A组 1、2题.。

第一章算法初步§1.1算法与程序框图【入门向导】“孙子问题”最早出现在我国《算经十书》之一的《孙子算经》中．其原文是：“今有物不知其数，三三数之剩二，五五数之剩三，七七数之剩二．问物几何？答曰：二十三”．意思是说：今有一些事物，不知道它的数目，三个三个地数它们剩余二个，五个五个地数它们剩余三个，七个七个地数它们剩余二个，问这些事物的数目是多少？“孙子问题”相当于求关于x，y，z的不定方程组⎩⎪⎨⎪⎧m＝3x＋2m＝5y＋3m＝7z＋2的正整数解．《孙子算经》中给出了具体的解法，其步骤是：选定5×7的一个倍数，被3除余1，即70；选定3×7的一个倍数，被5除余1，即21；选定3×5的一个倍数，被7除余1，即15.然后按下式计算：m＝70×2＋21×3＋15×2－105P.式中105为3,5,7的最小公倍数，P 为适当的整数，使得0<m≤105，这里取P＝2.你能想出一种算法，利用计算机来解决上述问题吗？1．对算法含义的理解(1)算法是机械的算法的设计要“面面俱到”不能省略任何一个小小的步骤，有时可能要进行大量重复计算，但只要按步骤一步一步地执行，总能得到结果．算法的这种机械化的特点，在设计出算法后，便于把具体过程交给计算机去完成．(2)算法是普遍存在的实际上处理任何问题都需要算法，如国际象棋的棋谱、走法、胜负的评判标准，邮寄物品的相关手续，求一个二元一次方程组的解等等．(3)求解某个具体问题的算法一般是不唯一的算法实际上是解决问题的步骤和方法，求解问题的出发点不同，就会得到不同的算法．如求二元一次方程组的解有代入消元法和加减消元法，但不同的算法可能会有“优劣”之分．例1早上从起床到出门需要洗脸刷牙(5 min)、刷水壶(2 min)、烧水(8 min)、泡面(3 min)、吃饭(10 min)、听广播(8 min)几个步骤．从下列选项中选出最好的一种流程() A．1.洗脸刷牙、2.刷水壶、3.烧水、4.泡面、5.吃饭、6.听广播B．1.刷水壶、2.烧水同时洗脸刷牙、3.泡面、4.吃饭、5.听广播C．1.刷水壶、2.烧水同时洗脸刷牙、3.泡面、4.吃饭同时听广播D．1.吃饭同时听广播、2.泡面、3.烧水同时洗脸刷牙、4.刷水壶分析处理问题的算法要求能够一步一步地执行，好的算法还要花费时间少．解析A中洗脸刷牙可以在烧水的过程中进行，听广播可以和吃饭同时进行；D中吃饭要在刷水壶、烧水、泡面之后．答案 C2．算法与数学问题解法的区别与联系 (1)联系算法与解法是一般与特殊的关系，也是抽象与具体的关系．如教材中由具体的二元一次方程组的求解过程(解法)出发，归纳出了二元一次方程组求解的步骤；同时指出，这样的求解步骤也适合有限制条件的二元一次方程组，这些步骤就构成了二元一次方程组的算法．算法的获得要借助一般意义上具体问题的求解方法，而任何一个具体问题都可利用这类问题的一般算法解决．(2)区别算法是解决某一类问题所需要的程序和步骤的统称，也可理解为数学中的“通法通解”；而解法是解决某一个具体问题的过程和步骤，是具体的解题过程．例2 给出求解方程组⎩⎪⎨⎪⎧2x ＋y ＝7. ①4x ＋5y ＝11 ②的一个算法．解 方法一 (消元法)S1 ②－①×2，得3y ＝－3，③ S2 解③得y ＝－1；④ S3 将④代入①，得x ＝4； S4 输出x ＝4，y ＝－1. 方法二 (公式法)S1 计算D ＝2×5－4×1＝6； S2 因为D ＝6，所以x ＝5×7－11×16＝4，y ＝11×2－7×46＝－1；S3 输出x ＝4，y ＝－1.点评 本题中的方法二，直接利用高斯消去法的算法步骤，显得更为简捷．3．程序框图(1)与自然语言相比用程序框图表示算法的优越性 用自然语言表示算法的步骤有明确的顺序性，但在处理条件结构或循环结构这样的问题时比较困难，不够直观、准确．程序框图是表示算法的另一种形式，它的结构清晰，步骤准确，有时能解决自然语言不易表达的问题．(2)画程序框图的规则画程序框图的规则应是大家共同遵守的一些规则，目的是为了使大家彼此之间能读懂各自画的框图．①使用标准的框图符号；②框图一般按从上到下，从左到右的方向来画； ③除判断框外，大多数框图符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的符号；④在图形符号内描述语言要简练、清楚．例3 已知圆的半径，设计一个算法求圆的周长和面积的近似值，并用程序框图表示．分析 解答本题可由圆的周长公式和面积公式直接求解，其中圆的半径可由算法输入． 解 算法设计：S1 输入圆的半径R . S2 计算L ＝2πR . S3 计算S ＝πR 2. S4 输出L 和S . 程序框图：1．算法的确定性理解不到位例1 求2＋4＋6＋8＋…＋100的算法． 错解 算法：S1 计算2＋4＋6＋8＋…＋100； S2 输出第一步中的结果．错解辨析 对于连加连乘的问题，不能直接得到答案，应当逐步进行. 正解 算法：S1 计算2＋4得到6；S2 将第一步的结果与6相加得到12； S3 将第二步的结果与8相加得到20； S4 如此继续下去，一直加到100；S5 输出运算结果．2．程序框图中循环结构功能、条件出错例2 如图所示是某一算法的程序框图，根据该框图指出这一算法的功能．错解 求S ＝12＋14＋16＋18＋110的值．正解 在该程序框图中，S 与n 为两个累加变量，k 为计数变量，所以该算法的功能是求12＋14＋16＋…＋120的值.1．按部就班法此法是基本方法，要求按问题的解题步骤“按部就班”地做，每一步都有唯一的结果，且在有限步之后得出结果．例1 写出作∠ABC 的平分线的一个算法．分析 解决这个问题，只需按作图方法“按部就班”地设计算法．解 S1 以B 为圆心，以任意长为半径画弧，与边BA 交于M 点，与边BC 交于N 点．S2 以M 为圆心，以大于12MN 的长d 为半径画弧．S3 以N 为圆心，以大于12MN 的长d 为半径画弧．S4 取第二、三两步所得的弧的交点P .S5 过B ，P 作射线BP ，射线BP 即为∠ABC 的平分线． 2．公式法利用现有公式解决问题是设计算法的重要思路．例2 计算上底为2，下底为4，高为5的梯形的面积．分析 根据梯形的面积公式S ＝12(a ＋b )h .其中a 是上底，b 是下底，h 是高，只需令a＝2，b ＝4，h ＝5，代入公式即可．解 算法如下：S1 a ＝2，b ＝4，h ＝5；S2 S ＝12(a ＋b )h ；S3 输出S . 3．循环法有些问题需要重复计算，而这正是计算机的强项，因此我们可以利用循环来实现． 例3 设计出一个求23＋43＋63＋…＋603的算法． 解 S1 p ＝0，i ＝2. S2 p ＝p ＋i 3. S3 i ＝i ＋2.S4 如果i ＞60，算法结束，否则，返回第二步． S5 输出p .1．抓特征组成任何一个程序框图的三要素是“四框”、“一线”加“文字说明”．“四框”即起、止框、输入(出)框、处理框、判断框．“一线”即流程线，任意两个程序框之间都存在流程线．“文字说明”即在框图内加以说明的文字、算式等，这是每个框图不可缺少的内容．2．明规则程序框图的画法规则是：①用标准，即使用标准的图形符号；②按顺序，即框图一般按照从上到下、从左到右的顺序画；③看出入，即大多数程序框只有一个入口和一个出口，判断框是唯一具有两个出口的图框，条件分支结构中要在出口处标明“是”或“否”；④明循环，即循环结构要注意变量的初始值及循环终止条件；⑤辨流向，即流程线的箭头表示执行的方向，不可缺少；⑥简说明，即在程序框内的描述语言要简练清晰．3．依步骤画程序框图的总体步骤是：第一步，先设计算法，因为算法的设计是画程序框图的基础，所以在画程序框图前，首先应在稿纸上写出相应的算法步骤，并分析算法需要哪些基本逻辑结构；第二步，再把算法步骤转化为对应的程序框图，在这种转化过程中往往需要考虑很多细节，是一个将算法“细化”的过程．例4某商场进行优惠促销：若购物金额x在500元以上(不包括500元)，则全部货款打8折；若购物金额x在300元以上(不包括300元)500元以下(包括500元)，则全部货款打9折；否则，不打折．画出程序框图，要求输入购物金额x元，能输出实际交款额．分析由题意，实际交款额y与购物金额x之间的函数关系是y＝⎩⎪⎨⎪⎧x，0≤x≤300，0.9x，300＜x≤500，0.8x，x＞500.因为它需对x进行三次判断，所以算法含有两个条件结构，写出算法步骤如下．解算法如下：S1输入购物金额x.S2判断x≤300是否成立．若是，则y＝x，执行第四步；否则，进入第三步．S3判断x≤500是否成立．若是，则y＝0.9x；否则，y＝0.8x.S4输出y，算法结束．画法步骤①画顺序结构图，即起、止框及输入框，并且流程线连接(如图中①)；②画条件结构图，即画判断框，里面填写“x≤300”(如图中②)．对于“是”画处理框并填入“y ＝x”，对于“否”流向下一个判断框；③再画条件结构图，即画判断框，里面填写“x≤500”对于“是”画处理框并填入“y＝0.9x”，对于“否”画处理框并填入“y＝0.8x”(如图中③)；④画一个总的输出框并输出y，以及起、止框表示算法结束(如图中④)．最后，合成整个算法程序框图.1．(天津)阅读下边的程序框图，运行相应的程序，则输出i的值为()A ．3B ．4C ．5D ．6解析 i ＝1时，a ＝2；i ＝2时，a ＝5；i ＝3时，a ＝16；当i ＝4时，a ＝65>50.即条件a >50成立，所以输出的i 的值为4.答案 B2．(湖南)若执行如图所示的程序框图，输入x 1＝1，x 2＝2，x 3＝3，x ＝2，则输出的数等于______．解析 由框图的算法功能可知，输出的数为：S ＝(1－2)2＋(2－2)2＋(3－2)23＝23.答案 233．(日照模拟)执行下边的程序框图，输出的T ＝________.解析 按照程序框图依次执行为 S ＝5，n ＝2，T ＝2；S ＝10，n ＝4，T ＝2＋4＝6； S ＝15，n ＝6，T ＝6＋6＝12； S ＝20，n ＝8，T ＝12＋8＝20；S ＝25，n ＝10，T ＝20＋10＝30>S ， 输出T ＝30. 答案 304．(威海调研)某算法的程序框图如图所示，则输出量y 与输入量x 满足的关系式是__________．解析 由题意知，该程序框图表达的是一个分段函数y ＝⎩⎪⎨⎪⎧2x ， x ≤1，x －2，x >1. 答案 y ＝⎩⎪⎨⎪⎧2x ， x ≤1，x －2，x >15．(抚顺模拟某篮球队6名主力队员在最近三场比赛中投进的三分球个数如下表所示：队员i 1 2 3 4 5 6 三分球个数 a 1 a 2 a 3 a 4 a 5 a 6则图中判断框应填________，输出的s ＝________.解析该程序框图是统计6名队员在最近三场比赛中投进的三分球总数，因此图中判断框应填i≤6，输出的s＝a1＋a2＋…＋a6.答案i≤6a1＋a2＋a3＋a4＋a5＋a6。

高中数学必修三：1.1.2程序框图和基本的逻辑结构-顺序结构重点难点重点：流程图的分类和应用；用流程图表示顺序结构的算法。

难点：将自然语言表示的算法转化成流程图；各种图例的正确应用。

1．回答下面的问题：（1）1+2+3+…+100= ；（2）1+2+3+…+n= ；（3）求当1+2+3+…+n>2004时，满足条件的n的最小正整数；第（3）个问题的算法如下：S1 取n等于1；S2 计算2)1(nn；S3 如果计算的值小于等于2004，那么让n的值增加1后转到S2重复操作，否则n就是最终所要求的结果。

算法可以用自然语言来描述,但为了使算法的程序或步骤表达得更为直观,我们可以用图形的方式,即流程图来表示算法.2．流程图上述问题(3)的算法流程图表示如下:流程图(flow chart)是用一些规定的图形、连线及简单的文字说明来表示算法及程序结构的一种图形程序．它直观、清晰、易懂，便于检查和修改.流程图中各类图框表示各种操作的类型，具体说明如下表：程序框名称 功能起止框表示一个算法的开始和结束输入、输出框 表示一个算法输入和输出的信息处理框赋值、计算判断框 判断某一个条件是否成立，成立的在出口处标明“是”或“Y ”；不成立时标明“否”或“N ” 画流程图实际上是将问题的算法用流程图符号表示出来，所以首先要明确需要解决什么问题，采用什么算法解决。

开始输入n计算2)1( n n 的值 >2004使 n 的值增加1Y输出n 结束N3．问题：写出作ABC ∆的外接圆的一个算法．并画出流程图。

【解】算法如下：1S 作AB 的垂直平分线1l ；2S 作BC 的垂直平分线2l ； 3S 以1l 与2l 的交点M 为圆心，MA 为半径作圆，圆M 即为ABC ∆的外接圆． 用流程图表示出作△ABC 的外接圆的算法：思考：上述算法的过程有何特点？4.顺序结构以上过程通过依次执行三个步骤，完成了作外接圆这一问题。

高中数学程序框图、顺序结构教案新人教版必修3(教师用书独具)●三维目标1．知识与技能(1)了解程序框图的概念，掌握各种框图符号的功能．(2)了解顺序结构的概念，能用程序框图表示顺序结构．2．过程与方法(1)通过学习程序框图的各个符号的功能，培养学生对图形符号语言和数学文字语言的转化能力．(2)学生通过设计程序框图表达解决问题的过程，在具体问题的解决过程中理解流程图的结构．3．情感、态度与价值观学生通过动手用程序框图表示算法，进一步体会算法的基本思想，体会数学表达的准确与简洁，培养学生的数学表达能力和逻辑思维能力．●重点难点重点：各种程序框图功能，以及用程序框图表示顺序结构．难点：对顺序结构的概念的理解和用程序框图表示顺序结构．(教师用书独具)●教学建议学生首次接触程序框图，根据教学内容、教学目标和学生的认知水平，本节课主要采取问题导入式教学，即“创设情境，提出问题——讨论问题，提出方案——交流方案，解决问题——模拟练习，运用问题——归纳总结，完善认识”，通过对问题的探究过程让学生掌握新知识，同时在解决问题的过程中掌握新知识的应用和解题过程，提高学生独立解题的能力．在老师的引导下，充分发挥学生的主观能动性，从问题入手，通过分析问题、交流方案、解决问题、运用问题的探索过程，让学生全程参与到问题的探索中，一方面注重培养学生严谨的逻辑思维能力和语言组织能力，另一方面，通过交流方案提高学生的合作意识，共同来完成教学目标．●教学流程创设情境，提出问题，以问题为切入点开展教学，引发学生思考，调动学生学习的积极性⇒引导学生分析用自然语言描述的算法的优缺点.引入流程图的概念及特征⇒学生阅读教材中的基本框图及功能，结合算法思想主动设计一个简单的框图⇒通过例1的教学让学生进一步认识和理解基本框图的特征及作用 ⇒错误!⇒错误!⇒错误!⇒错误!(见学生用书第4页)课标解读 1.程序框图的作用及其含义．(重点) 2．用程序框图表示算法．(难点)程序框图【问题导思】程序框图的别称是什么？【提示】 程序框图又称为流程图．程序框图是一种用程序框、流程线及文字说明来表示算法的图形．常见的程序框、流程线及各自表示的功能图形符号 名称 功能终端框(起止框) 表示一个算法的起始和结束 输入、输出框 表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框 判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框 ○连接点连接程序框图的两部分顺序结构【问题导思】 已知球的半径为R .1．设计一个算法，求球的表面积和体积． 【提示】 第一步，输入球半径R .第二步，计算S ＝4πR 2.第三步，计算V ＝43πR 3.第四步，输出S ，V . 2．上述算法有何特点？【提示】 按照顺序从上到下进行． 3．画出该算法的程序框图． 【提示】1．定义：顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构．2．程序框图表示为：(见学生用书第4页)程序框图的认识和理解下列关于程序框图的说法正确的是( )A．程序框图是描述算法的语言B．程序框图中可以没有输出框，但必须要有输入框给变量赋值C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．程序框图和流程图不是一个概念【思路探究】根据程序框图概念，逐一验证每个选项是否正确．【自主解答】由于算法设计时要求返回执行的结果，故必须要有输出框，对于变量的赋值则可以通过处理框完成，故算法设计时不一定要用输入框，所以B项是错误的；相对于自然语言，用程序框图描述算法的优点主要就是直观、形象，容易理解，在步骤上表达简单了许多，所以C选项是错误的；程序框图就是流程图，所以D选项也是错误的．故而本题答案选A.【答案】 A1．程序框图主要由程序框和流程线组成，基本的程序框有终端框、输入、输出框、处理框、判断框，其中起止框是任何程序框图不可缺少的，而输入、输出框可以用在算法中任何需要输入、输出的位置．2．大多数框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一程序框．下列关于程序框图中图形符号的理解正确的有( ) ①任何一个程序框图必须有起止框．②输入框只能在开始框后，输出框只能放在结束框前． ③长方形框是执行框，可用来对变量赋值，也可用来计算． ④对于一个程序框图来说，判断框内的条件是唯一的． A ．1个 B ．2个 C ．3个 D ．4个【解析】 任何一个算法必须有开始和结束，从而必须有起止框，故①正确，输入、输出框可以用在算法中任何需要输入、输出的位置，故②错误．③正确．④判断框内的条件不唯一，④错误．【答案】 B利用顺序结构表示算法 已知直线l ：Ax ＋By ＋C ＝0(A 2＋B 2≠0)，点P (x 0，y 0)，设计一个算法计算点P到直线l 的距离，并画出程序框图．【思路探究】 可以利用点到直线的距离公式d ＝|Ax 0＋By 0＋C |A 2＋B 2，给公式中的字母赋值，再代入计算．【自主解答】 用自然语言描述算法如下： 第一步，输入点P 的横、纵坐标x 0、y 0， 输入直线方程的系数，即常数A 、B 、C . 第二步，计算z 1＝Ax 0＋By 0＋C .第三步，计算z 2＝A 2＋B 2.第四步，计算d ＝|z 1|z 2.第五步，输出d . 程序框图：画程序框图的规则：1．使用标准的程序框图的图形符号．2．程序框图一般按照从上到下，从左到右的顺序画． 3．描述语言写在程序框内，语言清晰、简练． 4．各程序框之间用流程线连接．把直线l 改为圆C ：(x －a )2＋(y －b )2＝r 2，写出求点P 0(x 0，y 0)到圆上的点的距离最大值的算法及程序框图．【解】 第一步，输入点P 0的横、纵坐标x 0、y 0，输入圆心C 的横、纵坐标a 、b ，圆的半径r；第二步，计算z1＝x0－a2＋y0－b2；第三步，计算d＝z1＋r；第四步，输出d.程序框图：顺序结构在实际中的应用一城市在法定工作时间内，每小时的工资为8元，加班工资为每小时10元，一人一周内工作60小时，其中加班20小时，税率是10%，写出这人一周内净得的工资的算法，并画出算法的程序框图．【思路探究】根据题意，分别写出法定工作时间内的工资、加班工资，然后计算一周内的工资总数，最后计算净得工资．【自主解答】算法步骤如下：第一步，计算法定工作时间内工资a(a＝8×(60－20)＝320(元))．第二步，计算加班工资b(b＝10×20＝200(元))．第三步，计算一周内工资总数c(c＝a＋b＝320＋200＝520(元))．第四步，计算这个人净得的工资数d(d＝c×(1－10%)＝520×90%＝468(元))．第五步，输出d.程序框图如图所示．应用顺序结构表示算法的步骤：1．仔细审题，理清题意，找到解决问题的方法；2．梳理解题步骤；3．用数学语言描述算法，明确输入量、计算过程、输出量；4．用程序框图表示算法过程．银行的三年期定期存款年利率4.25(每100元存款到期平均每年获利4.25元)．请你设计一个程序，输入存款数，输出利息与本利和．【解】设存款为a元，据题意三年到期利息b为：a100×4.25×3＝0.127 5a元到期本利和p为：a＋0.127 5a＝1.127 5元．程序框图为：(见学生用书第6页)混淆构成流程图的图形符号及作用已知x＝4，y＝2，画出计算w＝3x＋4y的值的流程图．【错解】流程图如图(1)所示：(1) (2)【错因分析】输出框为平行四边形，此题中错用矩形框了．【防范措施】 1.明确各种程序框的作用与功能．2．认真审题独立思考，加强识图能力的培养．【正解】如上图(2)．本节主要内容为程序框图及顺序结构1．正确理解程序框图的图形符号及其作用：(1)起止框用“”表示，是任何流程不可少的，表明程序的开始和结束．(2)输入、输出框图用“”表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内．(3)处理框图用“”表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框．(4)当算法要求对两个不同的结果进行判断时，需要将实现判断的条件写在判断框内，判断框用“”表示．(5)一个算法步骤到另一个算法步骤用流程线连接，如果一个程序框图需要分开来画，要在断开处画上连接点，并标出连接的号码(如图所示)．2．为了能够读懂画出的程序框图，在画程序框图时，常用规则如下：(1)使用标准的程序框图的图形符号．(2)程序框图一般按照从上到下、从左到右的顺序画．(3)一个完整的程序框图必须有终端框，用于表示一个算法的开始和结束．(4)大多程序框图的图形符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的框图符号．(5)一种判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另外一种是多分支判断，可能有几种不同的结果．(6)在程序框图的图形符号内，用于描述的语言要简练、清楚．(见学生用书第7页)1．算法的三种基本结构是( )A．顺序结构、流程结构、循环结构B．顺序结构、条件结构、循环结构C．顺序结构、条件结构、嵌套结构D．顺序结构、嵌套结构、流程结构【解析】由算法的特征及结构知B正确．【答案】 B2．程序框图中，具有赋值、计算功能的是( )A．处理框B．输入、输出框C．终端框 D．判断框【解析】在算法框图中处理框具有赋值和计算功能．【答案】 A3．(原创题)阅读程序框图如图1－1－1所示，若输入x＝3，则输出y的值为________．图1－1－1【解析】 输入x ＝3，则a ＝2×32－1＝17，b ＝a －15＝17－15＝2，y ＝a ×b ＝17×2＝34，则输出y 的值为34.【答案】 344．利用梯形的面积公式计算上底为2，下底为4，高为5的梯形的面积，设计出该问题的算法及程序框图．【解】 算法如下：第一步，输入a ＝2，b ＝4，h ＝5.第二步，计算S ＝12(a ＋b )h .第三步，输出S .该算法的程序框图如图所示：(见学生用书第81页)一、选择题1．下列算法中，只用顺序结构画不出程序框图的是( ) A ．求两个数的积 B ．求点到直线的距离 C ．解一元二次方程D ．已知梯形两底和高求面积【解析】 解一元二次方程需要对判别式作出判断，故不能用顺序结构画出，故选C.【答案】 C2．(2013·临沂高一检测)阅读下面的流程图，若输入的a ，b ，c 分别是35,52,63，则输出的a ，b ，c 分别是( )图1－1－2A ．63,35,52B ．35,52,63C ．63,52,35D ．35,63,52【解析】 x ＝35，a ＝63，c ＝52，b ＝35，选A. 【答案】 A3．画程序框图时，如果一个框图需要分开来画，要在断开处画上( ) A ．流程线 B ．注释框 C ．判断框 D ．连接点【解析】 框图要分开画时，要在断开处画上连接点，并在圈中标出连接的号码． 【答案】 D图1－1－34．(2013·日照高一期中)如图1－1－3所示的是一个算法的程序框图，已知a 1＝3，输出的b ＝7，则a 2等于( )A ．9B ．10C ．11D ．12【解析】 由题意知该算法是计算a 1＋a 22的值，∴3＋a 22＝7，得a 2＝11.故选C.【答案】 C图1－1－45．阅读如图1－1－4的程序框图，若输出的结果为6，则①处执行框应填的是( )A ．x ＝1B ．x ＝2C ．b ＝1D ．b ＝2【解析】 若b ＝6，则a ＝7，∴x 3－1＝7，∴x ＝2.【答案】 B二、填空题6．(2013·潍坊高一检测)执行如图1－1－5程序框图后的结果为________．图1－1－5【解析】 S ＝42＋24＝2.5. 【答案】 2.57．给出如下算法：第一步，若a >b ，则a 与b 的值互换．第二步，若a >c ，则a 与c 的值互换．第三步，若b >c ，则b 与c 的值互换．第四步，输出a ，b ，c .运行此算法的功能为________．【解析】 由算法的意义知该算法的结果为将a ，b ，c 按从小到大输出．【答案】 将a ，b ，c 从小到大输出8．如图1－1－6是求长方体的体积和表面积的一个程序框图，图中的程序框中应填________．图1－1－6【解析】 根据题意需计算长方体的表面积S ＝2(ab ＋bc ＋ac )．【答案】 S ＝2(ab ＋bc ＋ac )三、解答题9．写出求y ＝－x 2－2x ＋3的最大值的算法，画出程序框图．【解】 算法如下：第一步，输入a ，b ，c 的值－1，－2,3.第二步，计算max ＝4ac －b 24a. 第三步，输出max.程序框图：10．画出求函数y ＝2x ＋3图象上任一点到原点的距离的程序框图，写出算法．【解】 算法步骤如下： 第一步，输入横坐标的值x .第二步，计算y ＝2x ＋3.第三步，计算d ＝x 2＋y 2.第四步，输出d .程序框图：11．已知一个直角三角形的两条直角边长为a ，b ，求该直角三角形内切圆的面积，试设计求解该问题的算法，并画出程序框图．【解】 算法步骤如下：第一步，输入a ，b .第二步，计算c ＝a 2＋b 2.第三步，计算r ＝12(a ＋b －c )． 第四步，计算S ＝πr 2.第五步，输出面积S .程序框图为：(教师用书独具)已知点P (x ，y )，画出求点P 到直线x ＋y ＋2＝0的距离的程序框图．【思路探究】 题中直线方程已知，求某点P 到它的距离．设计算法时应先输入点的坐标，再利用点到直线的距离公式求距离，要先写出自然语言的算法，再画程序框图．【自主解答】 用自然语言描述算法：第一步，输入点P 的横坐标x 和纵坐标y .第二步，计算S ＝|x ＋y ＋2|的值．第三步，计算d ＝S 2的值．第四步，输出d .程序框图：如图所示，该电路由一内阻为r 的电源E 、电阻R 、开关K 及导线组成，其中E ＝15 V ，r ＝1欧，R ＝4欧．当K 闭合时，求流过R 的电流I ，设计算法及流程图． 【解】 算法步骤如下：第一步，E ＝15，r ＝1，R ＝4；第二步，计算R ＝R ＋r ；第三步，计算I ＝E R；第四步，输出I .流程图如图所示．。

高中数学必修三：1.1程序框图第1课时教学目标：经过模仿、操作、探索，经历通过设计程序框图表达求解问题的过程，在具体问题解决过程中，掌握基本的程序框图的画法和程序框图的基本逻辑结构——顺序结构。

二、新课 1、 程序框图 （1）程序构图的概念程序框图又称流程图，是一种用规定的图形、指向线及文字说明来准确、直观地表示算法的图形。

见课本第5页图1.1-2一个程序框图包括以下几部分：（1）表示相应操作的程序框；（2）带箭头的流程线；（3）程序框外必要的文字说明。

（2）构成程序框的图形符号及其作用程序框 名称功能起止框表示一个算法的起始和结束，是任何流程图不可少的。

输入、输出框表示一个算法输入和输出的信息，可用在算法中任何需要输入、输出的位置。

处理框 赋值、计算，算法中处理数据需要的算式、公式等分别写在不同的用以处理数据的处理框内。

判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y ”；不成立时标明“否”或“N ”。

2、算法的三种基本逻辑结构：顺序结构、条件结构、循环结构。

3、顺序结构顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的处理步骤组成的，它是任何一个算法都离不开的一种基本算法结构。

输入nflag=1示意图 课本图1.1-3顺序结构在程序框图中的体现就是用流程线将程序框自上而下地连接起来，按顺序执行算法步骤。

如在示意图中，A 框和B 框是依次执行的，只有在执行完A 框指定的操作后，才能接着执行B 框所指定的操作。

例1图1 图2（1）图1中输出S ＝ ； （2）图2中输出a ＝ 。

练习1：写出下列算法的功能。

A B 开始 输入a ，b a ＝2 b ＝4S ＝a b ＋ba输入S结束开始 输入R b ＝R/2 a ＝2b输入a结束图3 图4 （1）图3中算法的功能是 ； （2）图4中算法的功能是 。

例2、已知一个三角形的三边边长分别为2，3，4，利用海伦—秦九韶公式设计一个算法，求出它的面积。
