示范教案整体设计教学分析教材分别列举实例介绍了三种基本逻辑结构．值得注意的是教学中要先让学生自己体会实例，采取循序渐进方式学习，毕竟学生接受起来还是需要一个过程的．三维目标1．了解三种基本逻辑结构，提高识图和用图的能力．2．能够画出简单的程序框图，提高学生分析问题和解决问题的能力．重点难点教学重点：了解三种基本逻辑结构和画程序框图．教学难点：循环结构的理解和应用．课时安排2课时教学过程第1课时导入新课思路1(情境导入)．我们以前听过这样一个故事，野兽与鸟发生了一场战争，蝙蝠来了，野兽们喊道：你有牙齿是我们一伙的．鸟们喊道：你有翅膀是我们一伙的．蝙蝠一时没了主意．过了一会儿蝙蝠有了一个好办法，如果野兽赢了，就加入野兽这一伙，否则加入另一伙，事实上蝙蝠用了分类讨论思想，在算法和程序框图中也经常用到这一思想方法，今天我们开始学习三种基本逻辑结构中的顺序结构和条件分支结构．思路2(直接导入)．我们写出的算法或画出的程序框图，一定要使大家一步步地看得清楚、明白，容易阅读．不然，写的算法乱无头绪，就很难让人阅读和理解．这就要求算法或程序框图有一个良好的结构．通过对各种各样的算法和框图进行分析和研究，证明只须用顺序结构、条件分支结构和循环结构就可表示任何一个算法．用这三种基本结构表述的算法和画出的框图，整齐美观，容易阅读和理解．下面我们分别介绍这三种基本逻辑结构，本节课先学前两种．推进新课新知探究提出问题(1)阅读本节教材，什么是顺序结构？(2)画顺序结构的框图.(3)阅读教材，什么是条件分支结构？(4)画条件分支结构的框图.讨论结果：(1)顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间按从上到下的顺序进行，不能越步骤执行.(2)顺序结构对应的框图，如下图所示．(3)一些简单的算法可以用顺序结构来表示，但是这种结构无法描述要求进行逻辑判断，并根据判断结果进行不同处理的情况．因此，需要另一种逻辑结构来处理这类问题．这种结构叫做条件分支结构．它是依据指定条件选择执行不同指令的控制结构，又称为条件结构．(4)条件分支结构的框图如下图所示．执行过程如下：若条件成立，则执行A框；若不成立，则执行B框．应用示例思路1例1已知点P0(x0，y0)和直线l：Ax＋By＋C＝0，求点P0到直线l的距离d.分析：利用点到直线距离公式写出算术步骤，再画出程序框图．只需顺序结构即可．解：(1)用数学语言来描述算法：S1输入点的坐标x0，y0，输入直线方程的系数A，B，C；S2计算z1＝Ax0＋By0＋C；S3计算z2＝A2＋B2；S4计算d＝|z1|z2；S5输出d.(2)用框图来描述算法，如下图所示．点评：解决此类问题要借助于其他方面知识．本题的解决过程中用到了点到直线的距离公式，弄清公式的结构特点，分步计算.的含义是什么？的含义是什么？的含义是什么？该程序框图解决的是怎样的一个问题？＝－2.当x取5时输出的结果赋给变量x.的含义：该处理框在执行①的前提下，即当分析：该方程的根的个数由Δ＝b 2－4ac 的符号来确定，则需用条件分支结构． 解：(1)用数学语言来描述算法： S1 计算Δ＝b 2－4ac ；S2 如果Δ<0，则原方程无实数解； 否则(Δ≥0)，x 1＝－b ＋b 2－4ac 2a ，x 2＝－b －b 2－4ac 2a；S3 输出解x 1，x 2或无实数解信息．(2)用程序框图来描述算法，如下图所示．点评：分类讨论思想是高中数学学习的重要思想方法，在画程序框图时，遇到需要分类讨论的问题时要用到条件分支结构.3设火车托运重量为P(kg)行李时，每千米的费用(单位：元)标准为Y ＝⎩⎪⎨⎪⎧ 0.3 P ，0.3×30＋0.5(P －30)，当P ≤30 kg 时当P>30 kg 时画出行李托运费用的程序框图．分析：由于对P 的大小需要进行分类讨论，则使用条件分支结构画出它的程序框图． 解：先输入托运的重量P 和里程D ，再分别用各自条件下的计算式子来进行计算处理，然后将结果与托运路程D 相乘，最后输出托运行李的费用M.程序框图如下：点评：对于分段函数的求值问题，往往需要先对输入的x 的值进行判断，根据其取值范围确定解析式，所以一般需要用条件分支结构进行算法设计.思路2例 已知一个三角形三条边的边长分别为a ，b ，c ，利用海伦—秦九韶公式设计一个计算三角形面积的算法，并画出程序框图．(已知三角形三边边长分别为a ，b ，c ，则三角形的面积为S ＝p (p －a )(p －b )(p －c )，其中p ＝a ＋b ＋c2.这个公式被称为海伦—秦九韶公式)分析：只需先算出p 的值，再将它代入公式，最后输出结果．因此只用顺序结构应能表达出算法．解：算法步骤如下：S1 输入三角形三条边的边长a ，b ，c ；S2 计算p ＝a ＋b ＋c2；S3 计算S ＝p (p －a )(p －b )(p －c )； S4 输出S. 程序框图如下：点评：很明显，顺序结构是由若干个依次执行的步骤组成的，它是最简单的逻辑结构，它是任何一个算法都离不开的基本结构.，∴a2＝11，即a2的值为0 (x＝0)， x＋由于函数是一个分段函数，所以输入x的值后应根据解析式代入求出其函数值，故应用条件分支结构．知能训练1．如下给出的是计算12＋14＋16＋…＋110的值的一个程序框图，其中处理框内应填入的是______．答案：S ＝S ＋1102．设计算法求过两点P 1(3,5)，P 2(－1,2)的直线斜率，并画出程序框图． 解：算法步骤如下：S1 x 1＝3，y 1＝5，x 2＝－1，y 2＝2； S2 K ＝y 2－y 1x 2－x 1；S3 输出K.该算法表示的程序框图如下图所示：3．设计算法，求ax ＋b ＝0的解，并画出程序框图．分析：对于方程ax ＋b ＝0来讲，应该分情况讨论方程的解．我们要对一次项系数a 和常数项b 的取值情况进行分类，分类如下： (1)当a ≠0时，方程有唯一的实数解是－ba；(2)当a ＝0，b ＝0时，全体实数都是方程的解； (3)当a ＝0，b ≠0时，方程无解．联想数学中的分类讨论的处理方式，可得如下算法步骤． 解：算法步骤：S1 判断a ≠0是否成立．若成立，输出解为－ba；S2 判断a ＝0，b ＝0是否同时成立．若成立，输出解集为R ； S3 判断a ＝0，b ≠0是否同时成立．若成立，输出方程无解． 程序框图如下图所示：拓展提升有一城市，市区为半径为15 km 的圆形区域，近郊区为距中心15～25 km 的范围内的环形地带，距中心25 km 以外的为远郊区，如下图所示．市区地价每公顷100万元，近郊区地价每公顷60万元，远郊区地价为每公顷20万元，输入某一点的坐标为(x ，y)，求该点的地价，并画出程序框图.分析：由该点坐标(x ，y)，求其与市中心的距离r ＝x 2＋y 2，确定是市区、近郊区，还是远郊区，进而确定地价p.由题意知，p ＝⎩⎪⎨⎪⎧100，0<r ≤15，60，15<r ≤25，20，r>25.解：程序框图如下：课堂小结1．理解顺序结构和条件分支结构的特点．2．能用条件分支结构解决常见的算法问题． 作业本节练习B 3、4.设计感想本节选用的例题难度适中，有的经典实用，有的新颖独特，每个例题都是很好的素材．条件分支结构是逻辑结构的核心，是培养学生逻辑推理的好素材，本节设计符合新课标精神，难度设计略高于教材．备课资料备选习题1．设计算法，尺规作图，确定线段AB 的一个5等分点，并画出程序框图．分析：确定线段AB 的一个5等分点，可在线段AB 上确定一点M ，使得AM ＝15AB.同学们都熟悉解决这个问题的方法：第一，从A 点出发作一条与原直线不重合的射线；第二，任取射线上一点C ，并在射线上作线段AD ，使AD ＝5AC ；第三，连接DB ，并过C 点作BD 的平行线交AB 于M ，M 就是要找的一个5等分点． 这个过程需要一步一步来实现． 解：算法如下：S1 如下图，从已知线段的左端点A 出发，作一条射线AP ；S2 在射线上任取一点C ，得线段AC ； S3 在射线上作线段CE ＝AC ； S4 在射线上作线段EF ＝AC ； S5 在射线上作线段FG ＝AC ；S6 在射线上作线段GD ＝AC ，那么线段AD ＝5AC ； S7 连接DB ；S8 过C 作BD 的平行线，交线段AB 于M ，这样点M 就是线段AB 的一个5等分点． 程序框图如下：2．“特快专递”是目前人们经常使用的异地邮寄信函或托运物品的一种快捷方式．某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算：f ＝⎩⎪⎨⎪⎧0.53ω，ω≤50，50×0.53＋(ω－50)×0.85，ω>50. 其中f(单位：元)为托运费，ω为托运物品的重量(单位：千克)． 试画出计算费用f 的程序框图．分析：这是一个实际问题，根据数学模型可知，求费用f 的计算公式随物品重量ω的变化而有所不同，因此计算时先看物品的重量，在不同的条件下，执行不同的指令，这是条件分支结构的运用. 其中，物品的重量通过输入的方式给出．解：程序框图如下：第2课时循环结构导入新课思路1(情境导入)．我们都想生活在一个优美的环境中，希望看到的是碧水蓝天，大家知道工厂的污水是怎样处理的吗？污水进入处理装置后进行第一次处理，如果达不到排放标准，则需要再进入处理装置进行处理，直到达到排放标准．污水处理装置是一个循环系统，对于处理需要反复操作的事情有很大的优势．我们数学中有很多问题需要反复操作，今天我们学习能够反复操作的逻辑结构——循环结构．思路2(直接导入)．前面我们学习了顺序结构，顺序结构像一条没有分支的河流，奔流到海不复回；还学习了条件分支结构，条件分支结构像有分支的河流最后归入大海．事实上，很多水系是循环往复的，今天我们学习循环往复的逻辑结构——循环结构．推进新课新知探究提出问题(1)在科学计算中，会遇到许多有规律的重复运算.例如：人口预测.已经知道现有的人口总数是P，人口的年增长率是R，预测第T年后人口总数将是多少？设计算法，写出算法步骤.(2)当T＝10时，乘(1＋R)的运算重复多少次？(3)阅读本节教材，如何设计程序框图求T年后人口总数？(4)画出循环结构的程序框图.讨论结果：(1)算法步骤：①第一年后的人口总数是P＋P×R＝P(1＋R)；②第二年后的人口总数是P(1＋R)＋P(1＋R)×R＝P(1＋R)2；……以此类推，得第T年后的人口总数是P(1＋R)T.(2)如果要计算第10年后的人口总数，乘(1＋R)的运算要重复10次．(3)如果一个计算过程，要重复一系列的计算步骤若干次，每次重复的计算步骤完全相同，则这种算法过程称为循环过程．循环过程非常适合计算机处理，因为计算机的运算速度非常快，执行成千上万次的重复计算，只不过是一瞬间的事，且能保证每次的结果都正确．由此引出算法的第三种结构：根据指定条件决定是否重复执行一条或多条指令的控制结构称为循环结构．通过以上的分析，预测人口的算法中包含循环结构，它可用下图中的程序框图来描述．画出这张框图的关键，是要理解“计算增量I＝P×R”，“P＝P＋I”及“t＝t＋1”这三个处理框的工作．每重复(循环)一次，I，P，t三个变量都发生变化，这三步要重复计算T次．它是如何工作的，大家一定要清楚．在计算增量这个处理框中，第一次算出的是第一年的人口增量，第二年人口计算的基数发生了变化，它已不是初始值P，它应是P ＋I，因此在下一个处理框中，用P＋I代替P，这时输出的应是P＋I，可输出框中仍写的是P，这可能使你有点糊涂，但只要你想到P是一个变化着的量也就容易理解了．开始是初始值，每年后都用新的人口值替代上一年的人口值，再送回“计算增量”的处理框，计算新的一年的人口增量．你不妨把“P＝P＋I”这个处理框看成一个储存数据的单元，新的数据进入就把旧的数据“赶走”．增长时间变量t的变化类似，每循环一次增长1，用它来对循环次数进行计数．(4)循环结构的程序框图如下图所示：其执行方式是：首先判断条件P是否满足，当条件P不满足时，结束循环；当条件P 满足时，执行步骤A，再判断条件P是否满足，…，依次执行下去．应用示例思路1已知n个正整数排成一行如下：a1，a2，a3，…，a n－1，a n.其中下脚码表示n个数的排列位置．这一行数满足条件：a1＝1，a2＝1，a n＝a n－2＋a n－1.(n≥3，n∈N)画出计算第n项的程序框图．分析：表达式a n＝a n－2＋a n－1的意义是表示在这个数序列中的第n个数，可由它前面的两个数计算出来，如果给出这个数序列的第一和第二个数，则这个数序列的所有项都可计算出来．即由a1＝1，a2＝1，可求出a3＝a1＋a2＝1＋1＝2，a4＝a2＋a3＝1＋2＝3，a5＝a3＋a4＝2＋3＝5，……a k＝a k－2＋a k－1.(*)解：由(*)式，我们可看到，a k，a k－2，a k－1都是k的函数，数值随k而变，(*)式中的计算要反复进行，因此在框图中要引入三个变量，分别用C，A，B表示a k，a k－2，a k－1.框图中首先要输入正整数n(n≥3)及给A与B分别输入值1,1，然后循环计算．它的程序框图如下图所示．点评：在这张框图中，除引入变量A，B，C外，又引入了一个变量“k”，在进行循环操作前，用这个变量控制是否达到给定的正整数n.该程序框图的运行过程是：思路2执行如下图所示的程序框图，若p＝0.8，则输出的n＝________.解析：该程序框图的运行过程是：p＝0.8；n＝1；S＝0；S＝0<p＝0.8，是；S＝0＋121＝0.5；n＝1＋1＝2；S＝0.5<p＝0.8，是；S＝0.5＋122＝0.75；n＝2＋1＝3；S＝0.75<p＝0.8，是；S＝0.75＋123＝0.875；n＝3＋1＝4；S＝0.875<p＝0.8，否；输出n＝4.答案：4按流程线依次执行，观察每次循环后结果s发生的变化．99项相加，该算法是求11×知能训练1．由相应的程序框图(如下图)，补充完整一个计算1＋2＋3＋…＋100的值的算法．S1设i的值为________；S2设sum的值为________；S3如果i≤100执行第________步，否则，转去执行第________步；S4计算sum＋i并将结果代替______；S5计算________并将结果代替i；S6转去执行第________步；S7输出________的值．分析：程序框图各图框的内容(语言和符号)要与算法步骤相对应，在程序框图中算法执行的顺序应按箭头方向进行．解：S1设i的值为1；S2设sum的值为0；S3如果i≤100，执行第四步，否则，转去执行第7步；S4计算sum＋i并将结果代替sum；S5计算i＋1并将结果代替i；S6转去执行第3步；S7输出sum的值．2．设计程序框图，求1＋3＋5＋7＋…＋131的值．分析：由于需加的数较多，所以要引入循环结构来实现累加．观察所加的数是一组有规律的数(每相邻两数相差2)，那么可考虑在循环过程中，设一个变量i，用i＝i＋2来实现这些有规律的数，设一个累加器sum，用来实现数的累加，在执行时，每循环一次，就产生一个需加的数，然后加到累加器sum中．解：算法如下：S1赋初值i＝1，sum＝0；S2sum＝sum＋i，i＝i＋2；S3如果i≤131，则反复执行第2步，否则，执行下一步；S4输出sum.程序框图如下图．拓展提升高中某班一共有40名学生，设计算法程序框图，统计班级数学成绩良好(分数>80)和优秀(分数>90)的人数．分析：用循环结构实现40个成绩的输入，每循环一次就输入一个成绩s，然后对s的值进行判断．设两个计数器m，n，如果s>90，则m＝m＋1，如果80<s≤90，则n＝n＋1.设计数器i，用来控制40个成绩的输入，注意循环条件的确定．解：程序框图如下：课堂小结1．循环结构的特点及功能．2．能用循环结构画出求和等实际问题的程序框图．作业本节练习A 2、3.设计感想本节的引入抓住了本节的特点，利用计算机进行循环往复运算，解决累加、累乘等问题．循环结构是逻辑结构中的难点，它一定包含一个条件分支结构，它能解决很多有趣的问题．本节选用了大量精彩的例题，对我们系统掌握程序框图有很大的帮助．备课资料备选习题1．设计一个用有理数幂逼近无理指数幂52的算法，画出算法的程序框图．解：算法步骤：S1给定精确度d，令i＝1；S2取出2的到小数点后第i位的不足近似值，记为a；取出2的到小数点后第i位的过剩近似值，记为b；S3计算m＝5b－5a；S4若m≥d，则将i的值增加1，返回第二步；否则，执行下一步；S5得到52的近似值为5a.程序框图如下：分析：如果采用逐步计算的方法，利用顺序结构来实现，则非常麻烦，由于前后的运算需重复多次相同的运算，所以应采用循环结构，可用循环结构来实现其中的规律．观察原式中的变化的部分及不变项，找出总体的规律是4＋1x，要实现这个规律，需设初值x ＝4.解：程序框图如下：。

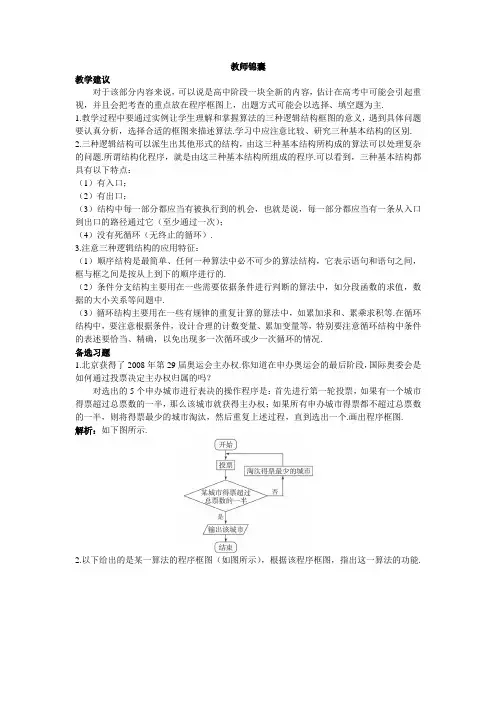

教师锦囊教学建议对于该部分内容来说，可以说是高中阶段一块全新的内容，估计在高考中可能会引起重视，并且会把考查的重点放在程序框图上，出题方式可能会以选择、填空题为主.1.教学过程中要通过实例让学生理解和掌握算法的三种逻辑结构框图的意义，遇到具体问题要认真分析，选择合适的框图来描述算法.学习中应注意比较、研究三种基本结构的区别.2.三种逻辑结构可以派生出其他形式的结构，由这三种基本结构所构成的算法可以处理复杂的问题.所谓结构化程序，就是由这三种基本结构所组成的程序.可以看到，三种基本结构都具有以下特点：（1）有入口；（2）有出口；（3）结构中每一部分都应当有被执行到的机会，也就是说，每一部分都应当有一条从入口到出口的路径通过它（至少通过一次）；（4）没有死循环（无终止的循环）.3.注意三种逻辑结构的应用特征：（1）顺序结构是最简单、任何一种算法中必不可少的算法结构，它表示语句和语句之间，框与框之间是按从上到下的顺序进行的.（2）条件分支结构主要用在一些需要依据条件进行判断的算法中，如分段函数的求值，数据的大小关系等问题中.（3）循环结构主要用在一些有规律的重复计算的算法中，如累加求和、累乘求积等.在循环结构中，要注意根据条件，设计合理的计数变量、累加变量等，特别要注意循环结构中条件的表述要恰当、精确，以免出现多一次循环或少一次循环的情况.备选习题1.北京获得了2008年第29届奥运会主办权.你知道在申办奥运会的最后阶段，国际奥委会是如何通过投票决定主办权归属的吗？对选出的5个申办城市进行表决的操作程序是：首先进行第一轮投票，如果有一个城市得票超过总票数的一半，那么该城市就获得主办权；如果所有申办城市得票都不超过总票数的一半，则将得票最少的城市淘汰，然后重复上述过程，直到选出一个.画出程序框图.解析：如下图所示.2.以下给出的是某一算法的程序框图（如图所示），根据该程序框图，指出这一算法的功能.解析：在该算法中，S 和n 为两个累加变量，k 为计数变量，所以该算法的功能是求式子201614121++++ 的值.。
高中数学必修三学案：1.1.2 程序框图与算法的基本逻辑结构（1）69，找出疑惑之处）1.算法的概念如何理解？2.1＋2＋3＋4＋…＋100＝？如何设计它的算法？你能使它更简洁吗？引入：从上面例子看，算法步骤是有明确的顺序性的，有些步骤在一定条件下才能执行，有些步骤在一定条件下才能重复执行，用算法步骤写出它们很麻烦，所以我们有必要探究使算法表达得更直观、简洁。
二、新课导学※ 探索新知探究1:程序框图的定义新知1；程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形.探究2:程序框图的基本符号及功能问题：说出终端框(起止框)、输入、输出框、处理框(执行框)、判断框、流程线、连接点的图形符号与功能。
新知2：程序框图的基本符号及功能表。
概念说明：（1）起止框：起止框是任何流程图都不可缺少的，它表明程序的开始和结束，所以一个完整的流程图的首末两端必须是起止框．（2表示数据的输入或结果的输出，它可用在算法中的任何需要输入、输出的位置．（3它是采用来赋值、执行计算语句、传送运算结果的图形符号．（4判断框一般有一个入口和两个出口，有时也有多个出口，它是惟一在只有两个出口的情形中，通常都分成“是”与“否”（也可用“Y”与“N”）两个分支．探究3：算法的基本逻辑结构问题：算法有很清晰的逻辑结构，阅读教材第7页图1.1-2的程序框图，你能说出他含有哪三种逻辑结构吗?新知3；算法的三种基本逻辑结构：顺序结构、条件结构、循环结构．探究4：顺序结构特征及框图画法问题：你能说出顺序结构的特点吗？新知4：顺序结构是最简单的算法结构，语句与语句之间，框与框之间是按从上到下的顺序进行的，它是由若干个依次执行的处理步骤组成的，它是任何一个算法都离不开的基本结构． 顺序结构可以用程序框图表示为：顺序结构在程序框图中的体现就是用流程线将程序框自上而下地连接起来，按顺序执行算法步骤。
如在示意图中，步骤n 和步骤n +1是依次执行的，只有在执行完步骤n 指定的操作后，才能接着执行步骤n +1所指定的操作.※ 典型例题例1 已知一个三角形三条边的边长分别为a 、b 、c ，利用海伦—秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示．※ 动手试试练1.如图所示是一个算法的程序框图，则该程序框图所表示的功能是 .三、总结提升※ 学习小结1.程序框图的基本符号有哪些，它们的作用是什么？2.会画简单的顺序结构的框图。
第一章 算法初步1.1 算法与程序框图 1.1.1 算法的概念授课时间：第 周 年 月 日（星期 ）教学分析算法在中学数学课程中是一个新的概念，但没有一个精确化的定义，教科书只对它作了如下描述：“在数学中，算法通常是指按照一定规则解决某一类问题的明确有限的步骤.”为了让学生更好理解这一概念，教科书先从分析一个具体的二元一次方程组的求解过程出发，归纳出了二元一次方程组的求解步骤，这些步骤就构成了解二元一次方程组的算法.教学中，应从学生非常熟悉的例子引出算法，再通过例题加以巩固. 三维目标1.正确理解算法的概念,掌握算法的基本特点.2.通过例题教学，使学生体会设计算法的基本思路.3.通过有趣的实例使学生了解算法这一概念的同时，激发学生学习数学的兴趣. 重点难点教学重点：算法的含义及应用.教学难点：写出解决一类问题的算法.教学过程导入新课思路1（情境导入）一个人带着三只狼和三只羚羊过河，只有一条船，同船可容纳一个人和两只动物，没有人在的时候，如果狼的数量不少于羚羊的数量狼就会吃羚羊.该人如何将动物转移过河？请同学们写出解决问题的步骤，解决这一问题将要用到我们今天学习的内容——算法. 思路2（情境导入）大家都看过赵本山与宋丹丹演的小品吧，宋丹丹说了一个笑话，把大象装进冰箱总共分几步？ 答案：分三步，第一步：把冰箱门打开；第二步：把大象装进去；第三步：把冰箱门关上. 上述步骤构成了把大象装进冰箱的算法，今天我们开始学习算法的概念. 思路3（直接导入）算法不仅是数学及其应用的重要组成部分，也是计算机科学的重要基础.在现代社会里，计算机已成为人们日常生活和工作中不可缺少的工具.听音乐、看电影、玩游戏、打字、画卡通画、处理数据，计算机是怎样工作的呢？要想弄清楚这个问题，算法的学习是一个开始. 推进新课 新知探究 提出问题 （1）解二元一次方程组有几种方法？（2）结合教材实例⎩⎨⎧=+-=-)2(,12)1(,12y x y x 总结用加减消元法解二元一次方程组的步骤.（3）结合教材实例⎩⎨⎧=+-=-)2(,12)1(,12y x y x 总结用代入消元法解二元一次方程组的步骤.（4）请写出解一般二元一次方程组的步骤. （5）根据上述实例谈谈你对算法的理解. （6）请同学们总结算法的特征. （7）请思考我们学习算法的意义. 讨论结果：（1）代入消元法和加减消元法. （2）回顾二元一次方程组⎩⎨⎧=+-=-)2(,12)1(,12y x y x 的求解过程，我们可以归纳出以下步骤： 第一步，①+②×2，得5x=1.③ 第二步，解③，得x=51. 第三步，②-①×2，得5y=3.④ 第四步，解④，得y=53. 第五步，得到方程组的解为⎪⎪⎩⎪⎪⎨⎧==.53,51y x(3)用代入消元法解二元一次方程组⎩⎨⎧=+-=-)2(,12)1(,12y x y x 我们可以归纳出以下步骤： 第一步，由①得x=2y －1.③第二步，把③代入②，得2(2y －1)+y=1.④ 第三步，解④得y=53.⑤ 第四步，把⑤代入③，得x=2×53－1=51. 第五步，得到方程组的解为⎪⎪⎩⎪⎪⎨⎧==.53,51y x(4)对于一般的二元一次方程组⎩⎨⎧=+=+)2(,)1(,222111c y b x a c y b x a其中a 1b 2－a 2b 1≠0,可以写出类似的求解步骤： 第一步，①×b 2-②×b 1，得 （a 1b 2－a 2b 1）x=b 2c 1－b 1c 2.③ 第二步，解③，得x=12212112b a b a c b c b --.第三步，②×a 1-①×a 2，得（a 1b 2－a 2b 1）y=a 1c 2－a 2c 1.④ 第四步，解④，得y=12211221b a b a c a c a --.第五步，得到方程组的解为⎪⎪⎩⎪⎪⎨⎧--=--=.,1221122112212112b a b a c a c a y b a b a c b c b x(5)算法的定义：广义的算法是指完成某项工作的方法和步骤，那么我们可以说洗衣机的使用说明书是操作洗衣机的算法，菜谱是做菜的算法等等.在数学中，算法通常是指按照一定规则解决某一类问题的明确有限的步骤. 现在，算法通常可以编成计算机程序，让计算机执行并解决问题.(6)算法的特征：①确定性：算法的每一步都应当做到准确无误、不重不漏.“不重”是指不是可有可无的，甚至无用的步骤，“不漏” 是指缺少哪一步都无法完成任务.②逻辑性：算法从开始的“第一步”直到“最后一步”之间做到环环相扣，分工明确，“前一步”是“后一步”的前提， “后一步”是“前一步”的继续.③有穷性：算法要有明确的开始和结束，当到达终止步骤时所要解决的问题必须有明确的结果，也就是说必须在有限步内完成任务，不能无限制地持续进行. (7)在解决某些问题时，需要设计出一系列可操作或可计算的步骤来解决问题，这些步骤称为解决这些问题的算法.也就是说，算法实际上就是解决问题的一种程序性方法.算法一般是机械的，有时需进行大量重复的计算，它的优点是一种通法，只要按部就班地去做，总能得到结果.因此算法是计算科学的重要基础. 应用示例思路1例1 （1）设计一个算法，判断7是否为质数. （2）设计一个算法，判断35是否为质数. 算法分析：（1）根据质数的定义，可以这样判断：依次用2—6除7，如果它们中有一个能整除7，则7不是质数，否则7是质数. 算法如下：（1）第一步，用2除7，得到余数1.因为余数不为0，所以2不能整除7. 第二步，用3除7，得到余数1.因为余数不为0，所以3不能整除7. 第三步，用4除7，得到余数3.因为余数不为0，所以4不能整除7. 第四步，用5除7，得到余数2.因为余数不为0，所以5不能整除7.第五步，用6除7，得到余数1.因为余数不为0，所以6不能整除7.因此，7是质数.（2）类似地，可写出“判断35是否为质数”的算法：第一步，用2除35，得到余数1.因为余数不为0，所以2不能整除35.第二步，用3除35，得到余数2.因为余数不为0，所以3不能整除35. 第三步，用4除35，得到余数3.因为余数不为0，所以4不能整除35.第四步，用5除35，得到余数0.因为余数为0，所以5能整除35.因此，35不是质数. 变式训练请写出判断n(n>2)是否为质数的算法.分析：对于任意的整数n(n>2)，若用i 表示2—(n-1)中的任意整数，则“判断n 是否为质数”的算法包含下面的重复操作：用i 除n,得到余数r.判断余数r 是否为0，若是，则不是质数；否则，将i 的值增加1，再执行同样的操作. 这个操作一直要进行到i 的值等于(n-1)为止. 算法如下：第一步，给定大于2的整数n. 第二步，令i=2.第三步，用i 除n,得到余数r.第四步，判断“r=0”是否成立.若是，则n 不是质数，结束算法；否则，将i 的值增加1，仍用i 表示. 第五步，判断“i ＞（n-1）”是否成立.若是，则n 是质数，结束算法；否则，返回第三步. 例2 写出用“二分法”求方程x 2-2=0 (x>0)的近似解的算法.分析：令f(x)=x 2-2,则方程x 2-2=0 (x>0)的解就是函数f(x)的零点. “二分法”的基本思想是：把函数f(x)的零点所在的区间［a,b ］(满足f(a)·f(b)<0）“一分为二”，得到［a,m ］和［m,b ］.根据“f(a)·f(m)<0”是否成立，取出零点所在的区间［a,m ］或［m,b ］，仍记为［a,b ］.对所得的区间［a,b ］重复上述步骤，直到包含零点的区间［a,b］“足够小”，则［a,b］内的数可以作为方程的近似解.解：第一步，令f(x)=x2-2,给定精确度d.第二步，确定区间［a,b］，满足f(a)·f(b)<0.第三步，取区间中点m=2ba.第四步，若f(a)·f(m)<0，则含零点的区间为［a,m］；否则，含零点的区间为［m,b］.将新得到的含零点的区间仍记为［a,b］.第五步，判断［a,b］的长度是否小于d或f(m）是否等于0.若是，则m是方程的近似解；否则，返回第三步.当d=0.005时，按照以上算法，可以得到下表..实际上，上述步骤也是求2的近似值的一个算法.例1 一个人带着三只狼和三只羚羊过河，只有一条船，同船可容纳一个人和两只动物，没有人在的时候，如果狼的数量不少于羚羊的数量就会吃羚羊.该人如何将动物转移过河？请设计算法.分析：任何动物同船不用考虑动物的争斗但需考虑承载的数量，还应考虑到两岸的动物都得保证狼的数量要小于羚羊的数量，故在算法的构造过程中尽可能保证船里面有狼，这样才能使得两岸的羚羊数量占到优势.解：具体算法如下：算法步骤：第一步：人带两只狼过河，并自己返回.第二步：人带一只狼过河，自己返回.第三步：人带两只羚羊过河，并带两只狼返回.第四步：人带一只羊过河，自己返回.第五步：人带两只狼过河.强调：算法是解决某一类问题的精确描述，有些问题使用形式化、程序化的刻画是最恰当的.这就要求我们在写算法时应精练、简练、清晰地表达，要善于分析任何可能出现的情况，体现思维的严密性和完整性.本题型解决问题的算法中某些步骤重复进行多次才能解决，在现实生活中，很多较复杂的情境经常遇到这样的问题，设计算法的时候，如果能够合适地利用某些步骤的重复，不但可以使得问题变得简单，而且可以提高工作效率.知能训练设计算法判断一元二次方程ax2+bx+c=0是否有实数根.解：算法步骤如下：第一步，输入一元二次方程的系数：a，b，c.第二步，计算Δ=b2－4ac的值.第三步，判断Δ≥0是否成立.若Δ≥0成立，输出“方程有实根”；否则输出“方程无实根”，结束算法.强调：用算法解决问题的特点是：具有很好的程序性，是一种通法.并且具有确定性、逻辑性、有穷性.让我们结合例题仔细体会算法的特点.拓展提升中国网通规定：拨打市内电话时，如果不超过3分钟，则收取话费0.22元；如果通话时间超过3分钟，则超出部分按每分钟0.1元收取通话费，不足一分钟按一分钟计算.设通话时间为t （分钟），通话费用y （元），如何设计一个程序，计算通话的费用. 解：算法分析：数学模型实际上为：y 关于t 的分段函数. 关系式如下：y=⎪⎩⎪⎨⎧∉>+-+∈>-+≤<).,3(),1]3([1.022.0),,3(),3(1.022.0),30(,22.0Z t T T Z t t t t 其中［t －3］表示取不大于t －3的整数部分. 算法步骤如下：第一步，输入通话时间t.第二步，如果t≤3，那么y=0.22；否则判断t ∈Z 是否成立，若成立执行 y=0.2+0.1×(t －3)；否则执行y=0.2+0.1×（［t －3］+1）. 第三步，输出通话费用c. 课堂小结（1）正确理解算法这一概念.(2)结合例题掌握算法的特点，能够写出常见问题的算法. 作业课本本节练习1、2.1.1.2 程序框图与算法的基本逻辑结构整体设计授课时间：第周年月日（星期）三维目标1．熟悉各种程序框及流程线的功能和作用.2．通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程.在具体问题的解决过程中，理解程序框图的三种基本逻辑结构：顺序结构、条件结构、循环结构.3.通过比较体会程序框图的直观性、准确性.重点难点数学重点：程序框图的画法.数学难点：程序框图的画法.教学过程第1课时程序框图及顺序结构导入新课思路1（情境导入）我们都喜欢外出旅游，优美的风景美不胜收，如果迷了路就不好玩了，问路有时还听不明白，真是急死人，有的同学说买张旅游图不就好了吗，所以外出旅游先要准备好旅游图.旅游图看起来直观、准确，本节将探究使算法表达得更加直观、准确的方法.今天我们开始学习程序框图.思路2（直接导入）用自然语言表示的算法步骤有明确的顺序性，但是对于在一定条件下才会被执行的步骤，以及在一定条件下会被重复执行的步骤，自然语言的表示就显得困难，而且不直观、不准确.因此，本节有必要探究使算法表达得更加直观、准确的方法.今天开始学习程序框图.推进新课新知探究提出问题（1）什么是程序框图？（2）说出终端框（起止框）的图形符号与功能.（3）说出输入、输出框的图形符号与功能.（4）说出处理框（执行框）的图形符号与功能.（5）说出判断框的图形符号与功能.（6）说出流程线的图形符号与功能.（7）说出连接点的图形符号与功能.（8）总结几个基本的程序框、流程线和它们表示的功能.（9）什么是顺序结构？讨论结果：（1）程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形.在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序.（2）椭圆形框：表示程序的开始和结束，称为终端框（起止框）．表示开始时只有一个出口；表示结束时只有一个入口．（3）平行四边形框：表示一个算法输入和输出的信息,又称为输入、输出框，它有一个入口和一个出口．（4）矩形框：表示计算、赋值等处理操作，又称为处理框（执行框），它有一个入口和一个出口．（5）菱形框：是用来判断给出的条件是否成立，根据判断结果来决定程序的流向，称为判断框，它有一个入口和两个出口．（6）流程线：表示程序的流向．（7）圆圈：连接点．表示相关两框的连接处，圆圈内的数字相同的含义表示相连接在一起． 图形符号名称 功能终端框（起止框） 表示一个算法的起始和结束 输入、输出框 表示一个算法输入和输出的信息处理框（执行框）赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程序框图的两部分. 三种逻辑结构可以用如下程序框图表示：顺序结构 条件结构 循环结构 应用示例例1 请用程序框图表示前面讲过的“判断整数n(n>2)是否为质数”的算法.解：程序框图如下:强调：程序框图是用图形的方式表达算法，使算法的结构更清楚，步骤更直观也更精确.这里只是让同学们初步了解程序框图的特点，感受它的优点，暂不要求掌握它的画法.变式训练观察下面的程序框图，指出该算法解决的问题.解：这是一个累加求和问题，共99项相加，该算法是求100991431321211⨯++⨯+⨯+⨯Λ的值.例2 已知一个三角形三条边的边长分别为a ，b ，c ，利用海伦—秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示.（已知三角形三边边长分别为a,b,c ，则三角形的面积为S=))()((c p b p a p p ---），其中p=2cb a ++.这个公式被称为海伦—秦九韶公式） 算法分析：这是一个简单的问题，只需先算出p 的值，再将它代入分式，最后输出结果.因此只用顺序结构应能表达出算法.算法步骤如下：第一步，输入三角形三条边的边长a,b,c. 第二步，计算p=2cb a ++. 第三步，计算S=))()((c p b p a p p ---.第四步，输出S. 程序框图如下：强调：很明显，顺序结构是由若干个依次执行的步骤组成的，它是最简单的逻辑结构，它是任何一个算法都离不开的基本结构. 变式训练下图所示的是一个算法的流程图，已知a 1=3，输出的b=7, 求a 2的值. 解：根据题意221a a +=7, ∵a 1=3,∴a 2=11.即a 2的值为11. 知能训练有关专家建议，在未来几年内，中国的通货膨胀率保持在3%左右，这将对我国经济的稳定有利无害.所谓通货膨胀率为3%，指的是每年消费品的价格增长率为3%.在这种情况下，某种品牌的钢琴2004年的价格是10 000元，请用流程图描述这种钢琴今后四年的价格变化情况，并输出四年后的价格. 解：用P 表示钢琴的价格，不难看出如下算法步骤： 2005年P=10 000×（1+3%）=10 300； 2006年P=10 300×（1+3%）=10 609； 2007年P=10 609×（1+3%）=10 927.27； 2008年P=10 927.27×（1+3%）=11 255.09； 年份 2004 2005 2006 2007 2008 钢琴的价格10 00010 30010 60910 927.2711 255.09程序框图如下： 强调：顺序结构只需严格按照传统的解决数学问题的解题思路，将问题解决掉.最后将解题步骤 “细化”就可以.“细化”指的是写出算法步骤、画出程序框图. 拓展提升如上给出的是计算201614121++++Λ的值的一个流程图，其中判断框内应填入的条件是______________.答案：i>10.课堂小结（1）掌握程序框的画法和功能.（2）了解什么是程序框图，知道学习程序框图的意义.（3）掌握顺序结构的应用，并能解决与顺序结构有关的程序框图的画法. 作业习题1.1A 1.第2课时条件结构导入新课思路1（情境导入）我们以前听过这样一个故事，野兽与鸟发生了一场战争，蝙蝠来了，野兽们喊道：你有牙齿是我们一伙的，鸟们喊道：你有翅膀是我们一伙的，蝙蝠一时没了主意.过了一会儿蝙蝠有了一个好办法，如果野兽赢了，就加入野兽这一伙，否则加入另一伙，事实上蝙蝠用了分类讨论思想，在算法和程序框图中也经常用到这一思想方法，今天我们开始学习新的逻辑结构——条件结构.思路2（直接导入）前面我们学习了顺序结构，顺序结构像是一条没有分支的河流，奔流到海不复回，事实上多数河流是有分支的，今天我们开始学习有分支的逻辑结构——条件结构.提出问题（1）举例说明什么是分类讨论思想？（2）什么是条件结构？（3）试用程序框图表示条件结构.（4）指出条件结构的两种形式的区别.讨论结果：（1）例如解不等式ax>8(a≠0),不等式两边需要同除a,需要明确知道a的符号，但条件没有给出，因此需要进行分类讨论，这就是分类讨论思想.（2）在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向.条件结构就是处理这种过程的结构.（3）用程序框图表示条件结构如下．条件结构：先根据条件作出判断，再决定执行哪一种操作的结构就称为条件结构（或分支结构），如图1所示.执行过程如下：条件成立，则执行A框；不成立，则执行B框．图1 图2注：无论条件是否成立，只能执行A、B之一，不可能两个框都执行．A、B两个框中，可以有一个是空的，即不执行任何操作，如图2.（4）一种是在两个“分支”中均包含算法的步骤，符合条件就执行“步骤A”，否则执行“步骤B”；另一种是在一个“分支”中均包含算法的步骤A，而在另一个“分支”上不包含算法的任何步骤，符合条件就执行“步骤A”，否则执行这个条件结构后的步骤.应用示例例1 任意给定3个正实数，设计一个算法，判断以这3个正实数为三边边长的三角形是否存在，并画出这个算法的程序框图.算法分析：判断以3个任意给定的正实数为三条边边长的三角形是否存在，只需验证这3个数中任意两个数的和是否大于第3个数.这个验证需要用到条件结构.算法步骤如下：第一步，输入3个正实数a，b，c.第二步，判断a+b>c，b+c>a，c+a>b是否同时成立.若是，则存在这样的三角形；否则，不存在这样的三角形.程序框图如右图：强调：根据构成三角形的条件，判断是否满足任意两边之和大于第三边，如果满足则存在这样的三角形，如果不满足则不存在这样的三角形.这种分类讨论思想是高中的重点，在画程序框图时，常常遇到需要讨论的问题，这时要用到条件结构.例2 设计一个求解一元二次方程ax 2+bx+c=0的算法，并画出程序框图表示. 算法分析：我们知道，若判别式Δ=b 2-4ac>0，则原方程有两个不相等的实数根 x 1=ab 2∆+-,x 2=a b 2∆--；若Δ=0，则原方程有两个相等的实数根x 1=x 2=ab2-； 若Δ<0，则原方程没有实数根.也就是说，在求解方程之前，可以先判断判别式的符号，根据判断的结果执行不同的步骤，这个过程可以用条件结构实现.又因为方程的两个根有相同的部分，为了避免重复计算，可以在计算x 1和x 2之前，先计算p=ab2-，q=a 2∆.解决这一问题的算法步骤如下： 第一步，输入3个系数a ，b ，c. 第二步，计算Δ=b 2-4ac.第三步，判断Δ≥0是否成立.若是，则计算p=ab2-，q=a 2∆；否则，输出“方程没有实数根”，结束算法.第四步，判断Δ=0是否成立.若是，则输出x 1=x 2=p ；否则，计算x 1=p+q ，x 2=p-q ，并输出x 1，x 2.程序框图如下：例3 设计算法判断一元二次方程ax 2+bx+c=0是否有实数根，并画出相应的程序框图. 解：算法步骤如下：第一步，输入3个系数：a ，b ，c. 第二步，计算Δ=b 2－4ac.第三步，判断Δ≥0是否成立.若是，则输出“方程有实根”；否则，输出“方程无实根”.结束算法. 相应的程序框图如右：强调：根据一元二次方程的意义，需要计算判别式Δ=b 2－4ac 的值.再分成两种情况处理：（1）当Δ≥0时，一元二次方程有实数根；（2）当Δ＜0时，一元二次方程无实数根.该问题实际上是一个分类讨论问题，根据一元二次方程系数的不同情况，最后结果就不同.因而当给出一个一元二次方程时，必须先确定判别式的值，然后再用判别式的值的取值情况确定方程是否有解.该例仅用顺序结构是办不到的，要对判别式的值进行判断，需要用到条件结构.例4 （1）设计算法，求ax+b=0的解，并画出流程图. 解：对于方程ax+b=0来讲，应该分情况讨论方程的解.我们要对一次项系数a 和常数项b 的取值情况进行分类，分类如下： （1）当a≠0时，方程有唯一的实数解是ab -； （2）当a=0，b=0时，全体实数都是方程的解； （3）当a=0，b≠0时，方程无解.联想数学中的分类讨论的处理方式，可得如下算法步骤： 第一步，判断a≠0是否成立.若成立，输出结果“解为ab -”. 第二步，判断a=0，b=0是否同时成立.若成立，输出结果“解集为R ”.第三步，判断a=0，b≠0是否同时成立.若成立，输出结果“方程无解”，结束算法. 程序框图如右：强调：这是条件结构叠加问题，条件结构叠加，程序执行时需依次对“条件1”“条件2”“条件3”……都进行判断，只有遇到能满足的条件才执行该条件对应的操作. 知能训练设计算法，找出输入的三个不相等实数a 、b 、c 中的最大值，并画出流程图. 解：算法步骤：第一步，输入a ，b ，c 的值.第二步，判断a>b 是否成立，若成立，则执行第三步；否则执行第四步.第三步，判断a>c 是否成立，若成立，则输出a ，并结束；否则输出c ，并结束. 第四步，判断b>c 是否成立，若成立，则输出b ，并结束；否则输出c ，并结束. 程序框图如右：例 5 “特快专递”是目前人们经常使用的异地邮寄信函或托运物品的一种快捷方式.某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算： f=⎩⎨⎧>⨯-+⨯≤).50(,85.0)50(53.050),50(,53.0ωωωω其中f （单位：元）为托运费，ω为托运物品的重量（单位：千克）. 试画出计算费用f 的程序框图.分析：这是一个实际问题，根据数学模型可知，求费用f 的计算公式随物品重量ω的变化而有所不同，因此计算时先看物品的重量，在不同的条件下，执行不同的指令，这是条件结构的运用，是二分支条件结构.其中，物品的重量通过输入的方式给出.解：算法程序框图如右图： 拓展提升有一城市，市区为半径为15 km 的圆形区域，近郊区为距中心15—25 km 的范围内的环形地带，距中心25 km 以外的为远郊区，如右图所示．市区地价每公顷100万元，近郊区地价每公顷60万元，远郊区地价为每公顷20万元，输入某一点的坐标为(x,y)，求该点的地价．分析：由该点坐标(x ，y)，求其与市中心的距离r=22y x +，确定是市区、近郊区，还是远郊区，进而确定地价p ．由题意知，p=⎪⎩⎪⎨⎧>≤<≤<.25,20,2515,60,150,100r r r解：程序框图如下： 课堂小结（1）理解两种条件结构的特点和区别.（2）能用学过的两种条件结构解决常见的算法问题. 作业习题1.1A 组3.3课时循环结构授课时间：第周年月日（星期）导入新课思路1（情境导入）我们都想生活在一个优美的环境中，希望看到的是碧水蓝天，大家知道工厂的污水是怎样处理的吗？污水进入处理装置后进行第一次处理，如果达不到排放标准，则需要再进入处理装置进行处理，直到达到排放标准.污水处理装置是一个循环系统，对于处理需要反复操作的事情有很大的优势.我们数学中有很多问题需要反复操作，今天我们学习能够反复操作的逻辑结构——循环结构.思路2（直接导入）前面我们学习了顺序结构，顺序结构像一条没有分支的河流，奔流到海不复回；上一节我们学习了条件结构，条件结构像有分支的河流最后归入大海；事实上很多水系是循环往复的，今天我们开始学习循环往复的逻辑结构——循环结构.提出问题（1）请大家举出一些常见的需要反复计算的例子.（2）什么是循环结构、循环体？（3）试用程序框图表示循环结构.（4）指出两种循环结构的相同点和不同点.讨论结果：（1）例如用二分法求方程的近似解、数列求和等.（2）在一些算法中，经常会出现从某处开始，按照一定的条件反复执行某些步骤的情况，这就是循环结构.反复执行的步骤称为循环体.（3）在一些算法中要求重复执行同一操作的结构称为循环结构.即从算法某处开始，按照一定条件重复执行某一处理的过程.重复执行的处理步骤称为循环体.循环结构有两种形式：当型循环结构和直到型循环结构.1°当型循环结构，如图（1）所示，它的功能是当给定的条件P成立时，执行A框，A框执行完毕后，返回来再判断条件P是否成立，如果仍然成立，返回来再执行A框，如此反复执行A框，直到某一次返回来判断条件P不成立时为止，此时不再执行A框，离开循环结构.继续执行下面的框图.2°直到型循环结构，如图（2）所示，它的功能是先执行重复执行的A框，然后判断给定的条件P是否成立，如果P仍然不成立，则返回来继续执行A框，再判断条件P是否成立.继续重复操作，直到某一次给定的判断条件P 时成立为止，此时不再返回来执行A框，离开循环结构.继续执行下面的框图.见示意图：当型循环结构直到型循环结构(4)两种循环结构的不同点：直到型循环结构是程序先进入循环体，然后对条件进行判断，如果条件不满足，就继续执行循环体，直到条件满足时终止循环.当型循环结构是在每次执行循环体前，先对条件进行判断，当条件满足时，执行循环体，否则终止循环.两种循环结构的相同点: 两种不同形式的循环结构可以看出，循环结构中一定包含条件结构，用于确定何时终止执行循环体.应用示例思路1例1 设计一个计算1+2+……+100的值的算法，并画出程序框图.。
新课程人教A版数学必修（Ⅲ）教案§1．1．2 程序框图(第1课时)一、教学目标：1、知识与技能：理解程序框图的概念；学会用通用的图形符号表示算法，掌握算法的两个基本逻辑结构；掌握画程序框图的基本规则，能正确画出程序框图。
2、过程与方法：通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框图。
3、情感态度与价值观：通过本节的学习，使我们对程序框图有一个基本的了解；掌握算法语言的两种基本逻辑结构，明确程序框图的基本要求；认识到学习程序框图是我们学习计算机的一个基本步骤，也是我们学习计算机语言的必经之路。
二、重点与难点：重点是程序框图的基本概念、基本图形符号和3种基本逻辑结构，难点是能综合运用这些知识正确地画出程序框图。
三、学法与教学用具：1、通过上节学习我们知道，算法就是解决问题的步骤，在我们利用计算机解决问题的时候，首先我们要设计计算机程序，在设计计算机程序时我们首先要画出程序运行的流程图，使整个程序的执行过程直观化，使抽象的问题就得十分清晰和具体。
有了这个流程图，再去设计程序就有了依据，从而就可以把整个程序用机器语言表述出来，因此程序框图是我们设计程序的基本和开端。
2、我们在学习这部分内容时，首先要弄清各种图形符号的意义，明确每个图形符号的使用环境，图形符号间的联结方式。
例如“起止框”只能出现在整个流程图的首尾，它表示程序的开始或结束，其他图形符号也是如此，它们都有各自的使用环境和作用，这是我们在学习这部分知识时必须要注意的一个方面。
另外，在我们描述算法或画程序框图时，必须遵循一定的逻辑结构，事实证明，无论如何复杂的问题，我们在设计它们的算法时，只需用顺序结构、条件结构和循环结构这三种基本逻辑就可以了，因此我们必须掌握并正确地运用这三种基本逻辑结构。
3、教学用具：电脑，计算器，图形计算器四、教学设想：1、创设情境：从 1.1.1节算法可以看出,算法步骤有明确的顺序性,而且有些步骤只有在一定条件下才会被执行,有些步骤在一定条件下被重复执行.因此，我们有必要探究使算法表法得更直观、准确的方法。
人教版高中必修3(B版)1.1.3算法的三种基本逻辑结构和框
图表示教学设计
知识概述
算法是计算机程序设计的核心内容，它是一系列解决问题的指令。
学习算法需要掌握算法的三种基本逻辑结构：顺序、选择和循环。
本文将围绕人教版高中必修3(B版)1.1.3所述内容展开，详细介绍算法的三种基本逻辑结构和其框图表示。
教学目标
1.理解算法的定义和基本概念。
2.掌握算法的三种基本逻辑结构：顺序、选择和循环。
3.能够通过框图表示算法。
教学重点
1.理解算法的定义和基本概念。
2.掌握算法的三种基本逻辑结构：顺序、选择和循环。
教学难点
1.能够通过框图表示算法。
2.应用算法解决问题。
教学素材
1.课件。
2.学生手册。
教学步骤
第一步：导入
介绍算法的定义和基本概念，提出三种基本逻辑结构，并简要介绍这三种逻辑
结构的框图表示方式。
第二步：讲解
1. 顺序
按照一定次序排列的操作步骤。
框图表示：
2. 选择
根据条件的真假选择执行不同的操作。
框图表示：
3. 循环
根据一定条件多次执行相同的操作。
框图表示：
第三步：练习
通过一些简单的例子，让学生拿起铅笔和纸，自己画出算法框图，并根据框图
写出简单的代码，然后让他们在计算机上验证他们是否正确。
例如，让学生编写一个程序计算一个数的阶乘。
首先，让学生设计算法的框图，然后编写程序并验证其正确性。
程序代码示例：
```python num = int(input(。
1.1.2程序框图与算法的基本逻辑结构（1）【学习目标】1．掌握程序框图的概念.2．掌握画程序框图的基本规则，能正确画出含顺序结构的程序框图.【新知自学】知识回顾：1.算法的概念2.算法的特点新知梳理：1.程序框图（1）定义程序框图又称，是一种用、及来表示算法的图形.（2）表示在程序框图中，算法的一个步骤通常用一个或几个的组合来表示：带有方向箭头将程序框连接起来，表示算法步骤 .（3）常见的程序框、流程线及其各自表示的功能图形符号名称功能感悟：学习这部分知识，要掌握各个图形的形状、作用及使用规则，画程序框图的规则如下：（1）使用标准的图形符号.（2）框图一般按从上到下、从左到右的方向画.（3）除判断框外，大多数流程图符号只有一个进入点和一个退出点. 判断框具有超过一个退出点的唯一符号.(4)判断框分两大类，一类判断框“是”与“否”两分支的判断，而且有且仅有两个结果；另一类是多分支判断，有几种不同的结果.(5)在图形符号内描述的语言要非常简练清楚.2.算法的顺序结构任何一个算法各步骤之间都有明确的顺序性，在算法的程序框图中，由若干个依次执行的步骤组成的逻辑结构，称为顺序结构，用程序框图可以表示为：步骤n步骤n+1在顺序结构中可能会用到哪几种程序框和流程线？对点练习：1. 下面对算法描述正确的一项是( ) .A.算法只能用自然语言来描述B.算法只能用图形方式来表示C.同一问题可以有不同的算法D.同一问题的算法不同,结果必然不同2.已知直角三角形两直角边长为a,b,求斜边长c的一个算法分下列三步：①计算c=②输入直角三角形两直角边长a,b的值；③输出斜边长c的值,其中正确的顺序是( ) .A.①②③B.②③①C.①③②D.②①③3. 程序框图中表示判断框的是（）.A.矩形框B.菱形框C.圆形框D.椭圆形框【合作探究】典例精析例题1.写出“判断整数n（n>2）是否为质数”的算法步骤，并用图形表示写出的算法.变式练习1：若一个三角形的三条边长分别为c b a ,,，令 2c b a p ++=，则三角形的面积))()((c p b p a p p S ---=.你能利用这个公式设计一个计算三角形面积的算法步骤吗？.你所写出的算法步骤如何用程序框图表示？例题2.已知下图是“求一个正奇数的平方加5的值”的程序框图，若输出的数是30，求输入的数n的值.开始输入正整数nx=2n-1y=x2+5输出y结束变式练习2：已知点),(00y x P 和直线)0(0:22≠+=++B A C By Ax l ，求点P 到直线l 的距离d .设计算法，并画出程序框图.【课堂小结】【当堂达标】1.下面的结论正确的是 ( ) .A.一个程序的算法步骤是可逆的B.一个算法可以无止境地运算下去的C.完成一件事情的算法有且只有一种D.设计算法要本着简单方便的原则2. 算法的有穷性是指 ( ) .A.算法必须包含输出B.算法中每个操作步骤都是可执行的C.算法的步骤必须有限D.以上说法均不正确3.下面的程序框图的算法功能为交换两个变量的值，则在①处应填 .【课时作业】1.看下面的四段话,其中不是解决问题的算法是 ( ) .A.从济南到北京旅游,先坐火车,再坐飞机抵达B.解一元一次方程的步骤是去分母、去括号、移项、合并同类项、系数化为1C.方程210x -=有两个实根D.求1+2+3+4+5的值,先计算1+2=3,再计算3+3=6,6+4=10,10+5=15,最终结果为152.下列关于程序框图的说法，正确的个数是（ ）①程序框图只有一个入口，也只有一个出口；②程序框图中的每一部分都应有一条从入口到出口的路径通过它；③程序框图中的输入框必须紧跟在开始框后.A. 0B. 1C. 2D. 33.如图所示的程序框图，其输出的结果是（ ）A. 4B. 5C. 6D. 134.写出求1+2+3+4+5+6+…+100的一个算法.可运用公式1+2+3+…+n =(1)2n n +直接计算. 第一步, 取 ；第二步,计算 ；第三步,输出计算的结果 .5.已知圆的半径，设计一个求圆的周长和面积的近似值，并用程序框图表示.6.已知一个等边三角形的周长为a，求这个三角形的面积.设计一个算法解决这个问题，并用程序框图表示.第- 11 -页共11页。
课
题
程序框图与算法的基本逻辑结构授课时间 3.4. 课型新授
二次修改意见课
时
1 授课人科目数学主备
教学目标
知识与技能
1．熟悉各种程序框及流程线的功能和作用.
2，理解程序框图的三种基本逻辑结构：顺序结构、条件结构、循环结构. 过程与方法 3．通过模仿、操作、探索，经历通过设计程
情感态度价值观
4 .通过比较体会程序框图的直观性、准确性.
教材
分析重难点
数学重点：程序框图的画法.
数学难点：程序框图的画法.
教学设想教法引导探究学法自学,合作教具
课堂设计一、目标展示
我们都喜欢外出旅们开始学习程序框图.
二、预习检测
我们都喜欢外出旅游，优美的风景美不胜收，如果迷了路就不好玩了，问路有时还听不明白，真是急死人，有的同学说买X旅游图不就好了吗，所以外出旅游先要准备好旅游图.旅游图看起来直观、准确，本节将探究使算法表达得更加直观、准确的方法.今天我们开始学习程序框图.
三、质疑探究
例1 请用程序框图表示前面讲过的“判断整数n(n>2)是否为质数”的算法.
解：程序框图如下:
四、精讲点拨
下图所示的是一个算法的流程图，已知a1=3，输出的b=7,求a2的值.
五、当堂检测
任意给定3个正实数，设计一个算法，判断以这3个正实数为三边边长的三角形是否存在，并画出这个算法的程序框图.
六、作业布置教材20页2题。
算法与程序框图教学目的：明确算法的含义，熟识算法的三种根本构造。
教学重点：算法的根本学问与算法对应的程序框图的设计.教学难点：与算法对应的程序框图的设计及算法程序的编写.教学过程：1.算法的定义：广义的算法是指完成某项工作的方法和步骤，现代意义的算法是指可以用计算机来解决的某一类问题的程序和步骤，这些程序或步骤必需是明确和有效的，而且可以在有限步之内完成.2.流程图的概念：流程图是用一些规定的图形、指向线及简洁的文字说明来表示算法几程序构造的一种图形程序．它直观、清晰，便于检查和修改.其中，图框表示各种操作的类型，图框中的文字和符号表示操作的内容，带箭头的流程线（指向线）表示操作的先后次序．构成流程图的图形符号及其作用3．标准流程图的表示：①运用标准的框图符号；②框图一般按从上到下、从左到右的方向画，流程线要标准；③除推断框外，大多数框图符号只有一个进入点和一个退出点.④在图形符号内描绘的语言要特别简练、清晰.4、算法的三种根本逻辑构造：课本中例题的讲解得出三种根本逻辑构造：依次构造、条件构造、循环构造（1）依次构造：依次构造描绘的是是最简洁的算法构造，语句与语句之间，框与框之间是按从上到下的依次进展的。
例1：已知一个三角形的三边分别为2、3、4，利用海伦公式设计一个算法，求出它的面积，并画出算法的程序框图。
算法分析：这是一个简洁的问题，只需先算出p的值，再将它代入公式，最终输出结果，只用依次构造就可以表达出算法。
解：程序框图：点评：依次构造是由若干个依次执行的步骤组成的，是任何一个算法都离不开的根本构造。
（2）条件构造：依据条件选择执行不同指令的限制构造。
例2：随意给定3个正实数，设计一个算法，推断分别以这3个数为三边边长的三角形是否存在，画出这个算法的程序框图。
算法分析：推断分别以这3个数为三边边长的三角形是否存在，只需要验收这3个数当中随意两个数的和是否大于第3个数，这就需要用到条件构造。
人教版高中数学必修三电子课本篇一:人教版高一数学必修三课本教材word版第一章算法初步第一章算法初步第一节算法与程序框图 1.1.1 算法概念:实际上，算法对我们来说并不陌生(回顾二元一次方程组我们可以归纳出以下步骤: 第一步，???×2，第三步，?,?×2，得得?x?2y??1??2x?y?1? ?的求解过程，5x?1?第二步，解?，第四步，解?，得得x?y?115 355y?3 ??x?????y???1535第五步，得到方程组的解为思考,能写出求解一般的二元一次方程组的步骤吗, 对于一般的二元一次方程组?a1x?b1y?c1??a2x?b2y?c2? ?其中a1b2?a2b1?0，可以写出类似的求解步骤:得第一步，?×b2,?×b1，第二步，解?第三步，?×a1,?×a2 第四步，解?(a1b2?a2b1)x?b2c1?b1c2 ?得x?b2c1?b1c2a1b2?a2b1得(a1b2?a2b1)y?a1c2?a2c1 ?y?2a1c2?a2c1a1b2?a2b1得第五步，得到方程组的解为得??x????y???b2c1?b1c2a1b2?a2b1a1c2?a2c1a1b2?a2b1上述步骤构成了解二元一次方程组的一个算法，我们可以进一步根据这一算法编制计算机程序，让计算机来解二元一次方程组。
算法? (algorithm)一词出现于12 世纪，指的是用阿拉伯数字进行算术运算的过程。
在数学中，算法通常是指按照一定规则解决某一类问题的明确和有限的步骤。
现在，算法通常可以编成计算机程序，让计算机执行并解决问题( 例1 (1)设计一个算法，判断7 是否为质数(2)设计一个算法，判断35 是否为质数只能被1和自身整除的大于1的正是叫质数算法分析:(1)根据质数的定义，可以这样判断:依次用 26 除7 ,如果它们中有一个能整除7，则7 不是质数。
《程序框图、次序构造》教课方案一、课标剖析：按课标要求，经过模拟、操作、研究，经历经过设计程序框图表达解决问题的过程．在详细问题的解决过程中，理解程序框图的三种基本逻辑构造：次序结构、条件构造、循环构造．二、教材剖析：《程序框图、次序构造》是人教版高中数学必修 3 第一章《算法初步》第一节《算法与程序框图》的内容，本节设计为 4 课时，今日所授内容为第一课时．本节内容是在学生学习了算法的观点的基础长进行的，算法往常能够编成计算机程序，让计算机履行并解决问题．这对高中学习算法提出了要求，也决定了高中算法学习的范围 ,即不单掌握算法的观点，认识算法基本逻辑构造，还一定学习计算机能履行的算法程序，能用程序表达算法．三、学情剖析：从知识构造上来说，学生在本章第一节已经认识了一些算法的基本思想，这是本节课的重要知识基础；从能力上来说，这个阶段的学生已经拥有必定的剖析问题、解决问题的能力，逻辑思想能力也初步形成，思想比较活跃但缺少谨慎性．所以，在设计教课中不单要充足调换学生的学习踊跃性，更要注意培育学生谨慎的数学思想．四、教课目的：1．知识与技术目标：（1）认识程序框图的观点，掌握各样图形符号的功能．（2）认识次序构造的观点，能用程序框图表示次序构造．2．过程与方法目标：（1）经过学习程序框图的各个符号的功能，培育学生对图形符号语言和数学文字语言的转变能力．（2）学生经过设计程序框图表达解决问题的过程，在解决详细问题的过程中理解程序框图的构造．3．感情、态度与价值观目标：学生经过着手，用程序框图表示算法，进一步领会算法的基本思想，领会程序框图表达算法的正确与简短，培育学生的数学表达能力和逻辑思想能力．五、教课要点和难点 :要点：各样图形符号的功能以及用程序框图表示次序构造．难点：对次序构造的观点的理解，用程序框图表示次序构造．六、教课方法：合作研究、螺旋推动、激趣实验、多媒体课件教课．七、教课流程：教课环节情境导入学习目标显现研究自学教课程序设计设计企图1．多媒体显现临夏州永靖黄河三峡风光，引以自己周边导学生联系旅行时看到的景点线路图，经过景点线实实在在的景点路图能直观、快速、正确的知道景区有哪些景点，线路图引入，很好并依据景点线路图规划自己满意的旅行路线．本节地激发学生的学研究的内容跟景点线路图有异曲同工之效，即程序习兴趣，为本节课框图．供给了一个优秀2．教师板书课题．地初步．1．掌握程序框图的观点．经过认识学2．熟习各图形符号的功能、作用．（要点）习目标，让学生有3．能用程序框图表示次序构造的算法．（难点）的放矢，提升讲堂学习效率．活动： 1．自学课本 P5，思虑回答以下问题：学生自主学（1）为何要用图形的方法表示算法？习程序框图的概（2）什么是“程序框图”？念、图形符号，有（3）说出各图形符号的名称和功能？利于培育学生主图形符号名称功能动参加意识，并强化学生对基本概念、基础知识的掌握．在学生自学的基础上，师生共同概括总结．2．学生集体朗诵画程序框图的规则．例 1．一个完好的程序框图起码包含()A．终端框和输入、输出框B．终端框和办理框C．终端框和判断框D．终端框、办理框和输入、输出框分析：一个完好的程序框图起码需包含终端框和输入、输出框．关于办理框，因为输出框含有计习例解说算功能，所以可不用有．练习 1．以下说法正确的选项是 _______．( 填序号 )① 序框图中的图形符号能够由个人来确立；②也能够用来履行计算语句；③ 入框只好紧接在开端框以后；④ 序框图一般按从上到下、从左到右的方向画；⑤判断框是拥有高出一个退出点的独一符号．思虑：回首在 1．1．1 节中“判断整数 n (n>2) 是不是质数”的算法．算法步骤：第一步，给定大于 2 的整数 n；第二步，令 i =2；第三步，用 i 除 n 获得余数 r；第四步，判断“ r=0”能否建立．假如，则n 不是质数，算法结束；不然，将i 的值增添 1，仍用研究思虑i 表示；第五步，判断“ i>(n-1) ”能否建立．假如，则n 是质数，算法结束；不然，返回第三步．教师利用用幻灯片显现“判断整数 n (n>2)是不是质数” 的程序框图，并将同一个框图再次用分页的形式进行显现．使学生加深对程序框图观点的理解，并掌握画程序框图的规则．经过练习加深对所学知识的理解和应用．教师显现程序框图，让学生加深认识框图中的每个图形符号的名称和功能，并让学生领会用程序框图表示算法比用语言描绘算法要直观、正确、简短．经过对同一个程序框图的分页显现，增补了教材中没有连结点应用的事例，取消了学生的疑虑．用程序框图表示算法时，算法的逻辑构造显现得特别清楚，即顺序构造、条件构造和循环构造．并引出本节课的第三个内容：次序结构．次序构造是由若干个挨次履行的步骤构成的；这是任何一个算法都离不开的一种基本算法结构．例 2．已知一个三角形的三边长分别为 a, b, c ， 学生在学习利用海伦 -秦九韶公式设计一个计算三角形面积的 了次序构造的基 算法，并画出程序框图表示．础，教师经过此例 分析：算法步骤：题演示将用自然 第一步，输入三角形三边长 a ，b ，c ；语言描绘的算法习例解说a b c第二步，计算p2;改写成程序框图第三步，计算 s p(p-a)(p-b)(p-c);的过程，让学生感 第四步，输出 S ． 受简单程序框图 程序框图：画法，并经过练习进行模拟．练习 2．随意给定一个正实数，设计一个算法求以这个数为半径的圆面积，并画出程序框图表示．兴趣实验：有一杯饮料 A 和一杯清水 B，如实验的引入，何快速互换两杯中的液体呢？详细的操作步骤是为例 3 的解说作铺激趣研究如何的？垫；同时，也指引教师提早隐蔽了空杯 X ，教师让学生先行回学生用发散的思答，可能学生的回答不着边沿或许学生手足无措，维对待问题．而后教师取出空杯开始实验演示．例 3．已知两个变量 A 和 B 的值，试设计一经过兴趣实个互换这两个变量的值的算法，并画出程序框图．验，学生将抽象的学生活动 : 数学思想变得直让学生联合实验结论，四人为一小组，议论例观形象，使本节课3，先议论出来的小组派代表上黑板显现小构成就，达到热潮；也使学即详细的算法步骤和程序框图，教师进行评论．生在研究问题的算法步骤：过程中，亲自经历合作议论第一步，输入 A 、B；解决问题的全过第二步，令 X=A ；程，提升学生独立第三步，令 A=B ；剖析问题、解决问第四步，令 B=X ；题的能力．第五步，输出 A 、B．程序框图：练习 3．写出以下算法的功能：（1）图（ 1）中算法的功能 (a>0,b>0)______;练习3的选用（2）图（ 2）中算法的功能是 ____________．是为了培育学生的识图能力．让学生谈收获做总结 ,最后由教师做增补完美．一、程序框图及基本图形符号；二、三种逻辑构造及次序构造；归纳总结三、程序框图的画法．经过总结加深学生对程序框图温次序构造的理解，提升学生沟通议论，总结的能力．1．书面作业：（1）已知摄氏温度 C 与华氏温度 F 之间的关系为 F=1.8C+32．设计一个由摄氏温度求华氏温度的算法，并画出相应的程序框图．部署作业（2）已知变量 A、B、 C 的值，试设计一个算法程序框图，使得 A 为 B 的值， B 为 C的值， C为A的值．（3）课本 P20， B 组 1 题．作业题目的选用与讲堂例题联系密切，且分层作业使得不一样层次的学生获得不一样程度的提升和发展．2．配套练习：《40 分钟课时作业》 P91-92 页．八、板书设计：1.1.2 程序框图、次序构造一、程序框图及基本图形符号；例 2 例 3四框一线一点二、三种逻辑构造中的次序构造；练习 2 练习 3 三、程序框图的画法 .九、教课预料：本节课采纳的是情形导入式教课，从生活实质出发，展开对新知识的研究．这样的教课模式对学生的参加度要求较高，所以在教课方案中我要修业生在学习了程序框图观点、各样图形符号的名称和功能及三种逻辑构造后，联合上一节课用语言文字表示算法的基础上，自己着手画简单的次序构造的程序框图，激发了学生学习的踊跃性．经过兴趣实验，学生将抽象的数学思想变得直观形象，使本节课达到热潮．本节课学生在研究问题的过程中，亲自经历解决问题的全过程，提升学生独立剖析问题、解决问题的能力．设计整节课松手给学生，让他们沟通议论讲话，很好地调换了学生学习的主动性，激发了学习的踊跃性，这也充足表现了新课标“以学生为主体”的思想．。
高中数学程序框图、顺序结构教案新人教版必修3(教师用书独具)●三维目标1．知识与技能(1)了解程序框图的概念，掌握各种框图符号的功能．(2)了解顺序结构的概念，能用程序框图表示顺序结构．2．过程与方法(1)通过学习程序框图的各个符号的功能，培养学生对图形符号语言和数学文字语言的转化能力．(2)学生通过设计程序框图表达解决问题的过程，在具体问题的解决过程中理解流程图的结构．3．情感、态度与价值观学生通过动手用程序框图表示算法，进一步体会算法的基本思想，体会数学表达的准确与简洁，培养学生的数学表达能力和逻辑思维能力．●重点难点重点：各种程序框图功能，以及用程序框图表示顺序结构．难点：对顺序结构的概念的理解和用程序框图表示顺序结构．(教师用书独具)●教学建议学生首次接触程序框图，根据教学内容、教学目标和学生的认知水平，本节课主要采取问题导入式教学，即“创设情境，提出问题——讨论问题，提出方案——交流方案，解决问题——模拟练习，运用问题——归纳总结，完善认识”，通过对问题的探究过程让学生掌握新知识，同时在解决问题的过程中掌握新知识的应用和解题过程，提高学生独立解题的能力．在老师的引导下，充分发挥学生的主观能动性，从问题入手，通过分析问题、交流方案、解决问题、运用问题的探索过程，让学生全程参与到问题的探索中，一方面注重培养学生严谨的逻辑思维能力和语言组织能力，另一方面，通过交流方案提高学生的合作意识，共同来完成教学目标．●教学流程创设情境，提出问题，以问题为切入点开展教学，引发学生思考，调动学生学习的积极性⇒引导学生分析用自然语言描述的算法的优缺点.引入流程图的概念及特征⇒学生阅读教材中的基本框图及功能，结合算法思想主动设计一个简单的框图⇒通过例1的教学让学生进一步认识和理解基本框图的特征及作用 ⇒错误!⇒错误!⇒错误!⇒错误!(见学生用书第4页)课标解读 1.程序框图的作用及其含义．(重点) 2．用程序框图表示算法．(难点)程序框图【问题导思】程序框图的别称是什么？【提示】 程序框图又称为流程图．程序框图是一种用程序框、流程线及文字说明来表示算法的图形．常见的程序框、流程线及各自表示的功能图形符号 名称 功能终端框(起止框) 表示一个算法的起始和结束 输入、输出框 表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框 判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框 ○连接点连接程序框图的两部分顺序结构【问题导思】 已知球的半径为R .1．设计一个算法，求球的表面积和体积． 【提示】 第一步，输入球半径R .第二步，计算S ＝4πR 2.第三步，计算V ＝43πR 3.第四步，输出S ，V . 2．上述算法有何特点？【提示】 按照顺序从上到下进行． 3．画出该算法的程序框图． 【提示】1．定义：顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构．2．程序框图表示为：(见学生用书第4页)程序框图的认识和理解下列关于程序框图的说法正确的是( )A．程序框图是描述算法的语言B．程序框图中可以没有输出框，但必须要有输入框给变量赋值C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．程序框图和流程图不是一个概念【思路探究】根据程序框图概念，逐一验证每个选项是否正确．【自主解答】由于算法设计时要求返回执行的结果，故必须要有输出框，对于变量的赋值则可以通过处理框完成，故算法设计时不一定要用输入框，所以B项是错误的；相对于自然语言，用程序框图描述算法的优点主要就是直观、形象，容易理解，在步骤上表达简单了许多，所以C选项是错误的；程序框图就是流程图，所以D选项也是错误的．故而本题答案选A.【答案】 A1．程序框图主要由程序框和流程线组成，基本的程序框有终端框、输入、输出框、处理框、判断框，其中起止框是任何程序框图不可缺少的，而输入、输出框可以用在算法中任何需要输入、输出的位置．2．大多数框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一程序框．下列关于程序框图中图形符号的理解正确的有( ) ①任何一个程序框图必须有起止框．②输入框只能在开始框后，输出框只能放在结束框前． ③长方形框是执行框，可用来对变量赋值，也可用来计算． ④对于一个程序框图来说，判断框内的条件是唯一的． A ．1个 B ．2个 C ．3个 D ．4个【解析】 任何一个算法必须有开始和结束，从而必须有起止框，故①正确，输入、输出框可以用在算法中任何需要输入、输出的位置，故②错误．③正确．④判断框内的条件不唯一，④错误．【答案】 B利用顺序结构表示算法 已知直线l ：Ax ＋By ＋C ＝0(A 2＋B 2≠0)，点P (x 0，y 0)，设计一个算法计算点P到直线l 的距离，并画出程序框图．【思路探究】 可以利用点到直线的距离公式d ＝|Ax 0＋By 0＋C |A 2＋B 2，给公式中的字母赋值，再代入计算．【自主解答】 用自然语言描述算法如下： 第一步，输入点P 的横、纵坐标x 0、y 0， 输入直线方程的系数，即常数A 、B 、C . 第二步，计算z 1＝Ax 0＋By 0＋C .第三步，计算z 2＝A 2＋B 2.第四步，计算d ＝|z 1|z 2.第五步，输出d . 程序框图：画程序框图的规则：1．使用标准的程序框图的图形符号．2．程序框图一般按照从上到下，从左到右的顺序画． 3．描述语言写在程序框内，语言清晰、简练． 4．各程序框之间用流程线连接．把直线l 改为圆C ：(x －a )2＋(y －b )2＝r 2，写出求点P 0(x 0，y 0)到圆上的点的距离最大值的算法及程序框图．【解】 第一步，输入点P 0的横、纵坐标x 0、y 0，输入圆心C 的横、纵坐标a 、b ，圆的半径r；第二步，计算z1＝x0－a2＋y0－b2；第三步，计算d＝z1＋r；第四步，输出d.程序框图：顺序结构在实际中的应用一城市在法定工作时间内，每小时的工资为8元，加班工资为每小时10元，一人一周内工作60小时，其中加班20小时，税率是10%，写出这人一周内净得的工资的算法，并画出算法的程序框图．【思路探究】根据题意，分别写出法定工作时间内的工资、加班工资，然后计算一周内的工资总数，最后计算净得工资．【自主解答】算法步骤如下：第一步，计算法定工作时间内工资a(a＝8×(60－20)＝320(元))．第二步，计算加班工资b(b＝10×20＝200(元))．第三步，计算一周内工资总数c(c＝a＋b＝320＋200＝520(元))．第四步，计算这个人净得的工资数d(d＝c×(1－10%)＝520×90%＝468(元))．第五步，输出d.程序框图如图所示．应用顺序结构表示算法的步骤：1．仔细审题，理清题意，找到解决问题的方法；2．梳理解题步骤；3．用数学语言描述算法，明确输入量、计算过程、输出量；4．用程序框图表示算法过程．银行的三年期定期存款年利率4.25(每100元存款到期平均每年获利4.25元)．请你设计一个程序，输入存款数，输出利息与本利和．【解】设存款为a元，据题意三年到期利息b为：a100×4.25×3＝0.127 5a元到期本利和p为：a＋0.127 5a＝1.127 5元．程序框图为：(见学生用书第6页)混淆构成流程图的图形符号及作用已知x＝4，y＝2，画出计算w＝3x＋4y的值的流程图．【错解】流程图如图(1)所示：(1) (2)【错因分析】输出框为平行四边形，此题中错用矩形框了．【防范措施】 1.明确各种程序框的作用与功能．2．认真审题独立思考，加强识图能力的培养．【正解】如上图(2)．本节主要内容为程序框图及顺序结构1．正确理解程序框图的图形符号及其作用：(1)起止框用“”表示，是任何流程不可少的，表明程序的开始和结束．(2)输入、输出框图用“”表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内．(3)处理框图用“”表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框．(4)当算法要求对两个不同的结果进行判断时，需要将实现判断的条件写在判断框内，判断框用“”表示．(5)一个算法步骤到另一个算法步骤用流程线连接，如果一个程序框图需要分开来画，要在断开处画上连接点，并标出连接的号码(如图所示)．2．为了能够读懂画出的程序框图，在画程序框图时，常用规则如下：(1)使用标准的程序框图的图形符号．(2)程序框图一般按照从上到下、从左到右的顺序画．(3)一个完整的程序框图必须有终端框，用于表示一个算法的开始和结束．(4)大多程序框图的图形符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的框图符号．(5)一种判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另外一种是多分支判断，可能有几种不同的结果．(6)在程序框图的图形符号内，用于描述的语言要简练、清楚．(见学生用书第7页)1．算法的三种基本结构是( )A．顺序结构、流程结构、循环结构B．顺序结构、条件结构、循环结构C．顺序结构、条件结构、嵌套结构D．顺序结构、嵌套结构、流程结构【解析】由算法的特征及结构知B正确．【答案】 B2．程序框图中，具有赋值、计算功能的是( )A．处理框B．输入、输出框C．终端框 D．判断框【解析】在算法框图中处理框具有赋值和计算功能．【答案】 A3．(原创题)阅读程序框图如图1－1－1所示，若输入x＝3，则输出y的值为________．图1－1－1【解析】 输入x ＝3，则a ＝2×32－1＝17，b ＝a －15＝17－15＝2，y ＝a ×b ＝17×2＝34，则输出y 的值为34.【答案】 344．利用梯形的面积公式计算上底为2，下底为4，高为5的梯形的面积，设计出该问题的算法及程序框图．【解】 算法如下：第一步，输入a ＝2，b ＝4，h ＝5.第二步，计算S ＝12(a ＋b )h .第三步，输出S .该算法的程序框图如图所示：(见学生用书第81页)一、选择题1．下列算法中，只用顺序结构画不出程序框图的是( ) A ．求两个数的积 B ．求点到直线的距离 C ．解一元二次方程D ．已知梯形两底和高求面积【解析】 解一元二次方程需要对判别式作出判断，故不能用顺序结构画出，故选C.【答案】 C2．(2013·临沂高一检测)阅读下面的流程图，若输入的a ，b ，c 分别是35,52,63，则输出的a ，b ，c 分别是( )图1－1－2A ．63,35,52B ．35,52,63C ．63,52,35D ．35,63,52【解析】 x ＝35，a ＝63，c ＝52，b ＝35，选A. 【答案】 A3．画程序框图时，如果一个框图需要分开来画，要在断开处画上( ) A ．流程线 B ．注释框 C ．判断框 D ．连接点【解析】 框图要分开画时，要在断开处画上连接点，并在圈中标出连接的号码． 【答案】 D图1－1－34．(2013·日照高一期中)如图1－1－3所示的是一个算法的程序框图，已知a 1＝3，输出的b ＝7，则a 2等于( )A ．9B ．10C ．11D ．12【解析】 由题意知该算法是计算a 1＋a 22的值，∴3＋a 22＝7，得a 2＝11.故选C.【答案】 C图1－1－45．阅读如图1－1－4的程序框图，若输出的结果为6，则①处执行框应填的是( )A ．x ＝1B ．x ＝2C ．b ＝1D ．b ＝2【解析】 若b ＝6，则a ＝7，∴x 3－1＝7，∴x ＝2.【答案】 B二、填空题6．(2013·潍坊高一检测)执行如图1－1－5程序框图后的结果为________．图1－1－5【解析】 S ＝42＋24＝2.5. 【答案】 2.57．给出如下算法：第一步，若a >b ，则a 与b 的值互换．第二步，若a >c ，则a 与c 的值互换．第三步，若b >c ，则b 与c 的值互换．第四步，输出a ，b ，c .运行此算法的功能为________．【解析】 由算法的意义知该算法的结果为将a ，b ，c 按从小到大输出．【答案】 将a ，b ，c 从小到大输出8．如图1－1－6是求长方体的体积和表面积的一个程序框图，图中的程序框中应填________．图1－1－6【解析】 根据题意需计算长方体的表面积S ＝2(ab ＋bc ＋ac )．【答案】 S ＝2(ab ＋bc ＋ac )三、解答题9．写出求y ＝－x 2－2x ＋3的最大值的算法，画出程序框图．【解】 算法如下：第一步，输入a ，b ，c 的值－1，－2,3.第二步，计算max ＝4ac －b 24a. 第三步，输出max.程序框图：10．画出求函数y ＝2x ＋3图象上任一点到原点的距离的程序框图，写出算法．【解】 算法步骤如下： 第一步，输入横坐标的值x .第二步，计算y ＝2x ＋3.第三步，计算d ＝x 2＋y 2.第四步，输出d .程序框图：11．已知一个直角三角形的两条直角边长为a ，b ，求该直角三角形内切圆的面积，试设计求解该问题的算法，并画出程序框图．【解】 算法步骤如下：第一步，输入a ，b .第二步，计算c ＝a 2＋b 2.第三步，计算r ＝12(a ＋b －c )． 第四步，计算S ＝πr 2.第五步，输出面积S .程序框图为：(教师用书独具)已知点P (x ，y )，画出求点P 到直线x ＋y ＋2＝0的距离的程序框图．【思路探究】 题中直线方程已知，求某点P 到它的距离．设计算法时应先输入点的坐标，再利用点到直线的距离公式求距离，要先写出自然语言的算法，再画程序框图．【自主解答】 用自然语言描述算法：第一步，输入点P 的横坐标x 和纵坐标y .第二步，计算S ＝|x ＋y ＋2|的值．第三步，计算d ＝S 2的值．第四步，输出d .程序框图：如图所示，该电路由一内阻为r 的电源E 、电阻R 、开关K 及导线组成，其中E ＝15 V ，r ＝1欧，R ＝4欧．当K 闭合时，求流过R 的电流I ，设计算法及流程图． 【解】 算法步骤如下：第一步，E ＝15，r ＝1，R ＝4；第二步，计算R ＝R ＋r ；第三步，计算I ＝E R；第四步，输出I .流程图如图所示．。
§1.1.2 程序框图与算法的基本逻辑结构
一、教材分析
用自然语言表示的算法步骤有明确的顺序性，但是对于在一定条件下才会被执行的步骤，以及在一
定条件下会被重复执行的步骤，自然语言的表示就显得困难，而且不直观、不准确.因此，本节有必要探究使算法表达得更加直观、准确的方法.程序框图用图形的方式表达算法，使算法的结构更清楚、步骤更直观也更精确.为了更好地学好程序框图，我们需要掌握程序框的功能和作用，需要熟练掌握三种基本逻辑结构.
二、教学目标
1、知识与技能：
掌握程序框图的概念；会用通用的图形符号表示算法，掌握算法的三个基本逻辑结构；掌握画程序
框图的基本规则，能正确画出程序框图。
2、过程与方法：
通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程；学会灵活、正确地画程序框
图。
3、情感态度与价值观：
通过本节的学习，使我们对程序框图有一个基本的了解；掌握算法语言的三种基本逻辑结构，明确
程序框图的基本要求；认识到学习程序框图是我们学习计算机的一个基本步骤，也是我们学习计算机语
言的必经之路。
三、重点难点
数学重点：程序框图的画法.
数学难点：程序框图的画法.
四、课时安排
4课时
五、教学设计
第1课时程序框图及顺序结构
（一）导入新课
思路1（情境导入）
我们都喜欢外出旅游，优美的风景美不胜收，如果迷了路就不好玩了，问路有时还听不明白，真是
急死人，有的同学说买张旅游图不就好了吗，所以外出旅游先要准备好旅游图.旅游图看起来直观、准确，本节将探究使算法表达得更加直观、准确的方法.今天我们开始学习程序框图.
思路2（直接导入）
用自然语言表示的算法步骤有明确的顺序性，但是对于在一定条件下才会被执行的步骤，以及在一
定条件下会被重复执行的步骤，自然语言的表示就显得困难，而且不直观、不准确.因此，本节有必要探究使算法表达得更加直观、准确的方法.今天开始学习程序框图.
（二）推进新课、新知探究、提出问题
（1）什么是程序框图？
（2）说出终端框（起止框）的图形符号与功能.
（3）说出输入、输出框的图形符号与功能.
（4）说出处理框（执行框）的图形符号与功能.
（5）说出判断框的图形符号与功能.
（6）说出流程线的图形符号与功能.
（7）说出连接点的图形符号与功能.
（8）总结几个基本的程序框、流程线和它们表示的功能.
（9）什么是顺序结构？
讨论结果：
（1）程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形.
在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接
起来，表示算法步骤的执行顺序.
（2）椭圆形框：表示程序的开始和结束，称为终端框（起止框）．表示开始时只有一个出口；表示结束时只有一个入口．
（3）平行四边形框：表示一个算法输入和输出的信息,又称为输入、输出框，它有一个入口和一个出口．
（4）矩形框：表示计算、赋值等处理操作，又称为处理框（执行框），它有一个入口和一个出口．（5）菱形框：是用来判断给出的条件是否成立，根据判断结果来决定程序的流向，称为判断框，
它有一个入口和两个出口．
（6）流程线：表示程序的流向．
（7）圆圈：连接点．表示相关两框的连接处，圆圈内的数字相同的含义表示相连接在一起．
（8）总结如下表.
图形符号名称功能
终端框（起止框）表示一个算法的起始和结束
输入、输出框表示一个算法输入和输出的信息
处理框（执行框）赋值、计算
判断某一条件是否成立，成立时在出口处标明
判断框
“是”或“Y”；不成立时标明“否”或“N”
流程线连接程序框
连接点连接程序框图的两部分
(9)很明显，顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构.
三种逻辑结构可以用如下程序框图表示：
顺序结构条件结构循环结构
（二）应用示例
例1 请用程序框图表示前面讲过的“判断整数n(n>2)是否为质数”的算法.
解：程序框图如下:
点评：程序框图是用图形的方式表达算法，使算法的结构更清楚，步骤更直观也更精确.这里只是让同学们初步了解程序框图的特点，感受它的优点，暂不要求掌握它的画法.
变式训练
观察下面的程序框图，指出该算法解决的问题.
解：这是一个累加求和问题，共99项相加，该算法是求
100
991
4313
212
11的值.
例 2 已知一个三角形三条边的边长分别为a ，b ，c ，利用海伦—秦九韶公式设计一个计算三角形面积
的算法，并画出程序框图表示.（已知三角形三边边长分别为a,b,c ，则三角形的面积为S=
))()((c p b p a p p ），其中p=
2
c
b a
.这个公式被称为海伦—秦九韶公式）算法分析：这是一个简单的问题，只需先算出p 的值，再将它代入分式，最后输出结果
.因此只用顺
序结构应能表达出算法.
算法步骤如下：
第一步，输入三角形三条边的边长
a,b,c.
第二步，计算p=2
c
b a .
第三步，计算S=))()((c p b p a p p .
第四步，输出S.
程序框图如下：
点评：很明显，顺序结构是由若干个依次执行的步骤组成的，它是最简单的逻辑结构，它是任何一
个算法都离不开的基本结构.
变式训练
下图所示的是一个算法的流程图，已知a1=3，输出的b=7,求a2的值.
解：根据题意
22
1a
a
=7,
∵a1=3,∴a2=11.即a2的值为11.
例3 写出通过尺轨作图确定线段AB的一个5等分点的程序框图.
解：利用我们学过的顺序结构得程序框图如下：
点评：这个算法步骤具有一般性，对于任意自然数n，都可以按照这个算法的思想，设计出确定线段的n等分点的步骤，解决问题，通过本题学习可以巩固顺序结构的应用.
（四）知能训练
有关专家建议，在未来几年内，中国的通货膨胀率保持在3%左右，这将对我国经济的稳定有利无害.所谓通货膨胀率为3%，指的是每年消费品的价格增长率为3%.在这种情况下，某种品牌的钢琴
2004年的价格是10 000元，请用流程图描述这种钢琴今后四年的价格变化情况，并输出四年后的价格
.
解：用P 表示钢琴的价格，不难看出如下算法步骤：2005年P=10 000×（1+3%）=10 300；2006年P=10 300×（1+3%）=10 609；2007年P=10 609×（1+3%）=10 927.27；2008年P=10 927.27×（1+3%）=11 255.09；因此，价格的变化情况表为：
年份2004 2005 2006 2007 2008 钢琴的价格10 000
10 300
10 609
10 927.27
11 255.09
程序框图如下：
点评：顺序结构只需严格按照传统的解决数学问题的解题思路，将问题解决掉.最后将解题步骤“细
化”就可以.“细化”指的是写出算法步骤、画出程序框图.
（五）拓展提升
如下给出的是计算20
16
14
12
1的值的一个流程图，其中判断框内应填入的条件是
______________.
答案：i>10.
（六）课堂小结
（1）掌握程序框的画法和功能.
（2）了解什么是程序框图，知道学习程序框图的意义.
（3）掌握顺序结构的应用，并能解决与顺序结构有关的程序框图的画法. （七）作业
习题1.1A 1.。
