交流汇流箱的性能参数表

汇流箱运行技术标准1.主题内容与适用范围1.1本标准规定了光伏电站汇流箱运行规定、维护内容。

1.2本标准适用于光伏电站。

2.汇流箱概况我站采用两种汇流箱，一种是 16 进 1 出智能型直流汇流箱，箱内每进线回路正负极均设有熔断器。

进线回路熔断器可以迅速切断每进线回路的过电流故障。

每台直流防雷汇流箱出线均通过电缆接入逆变器；另一种是 8 进 1 出交流汇流箱，输入侧和输出侧均设有微型断路器，可以迅速切断每一串电池板的过电流故障。

在输出侧设有交流防雷器，防止雷电过电压和感应过电压，迅速切除故障。

3.规范性引用文件GB26860-2011)3.1国家标准《电力安全工作规程（发电厂和变电所电气部分）》（3.3汇流箱设备厂家技术说明书及有关技术文件。

4.技术参数4.1汇流箱技术参数4.1.3 4进 1出交流汇流箱5.汇流箱一般规定5.1汇流箱开关跳闸时，如因环境温度高引起脱扣，可试送电一次，否则应对相应的汇流箱和电缆进行检查，测量绝缘电阻正常后方可合闸送电。

5.2在汇流箱内工作时应做好光伏组件侧的隔离措施。

5.3汇流箱进线端及出线端与汇流箱接地端绝缘电阻≥20MΩ（ DC1000V）。

5.4投切汇流箱保险时，工作人员必须使用绝缘工具，并断开汇流箱内断路器，并用专用保险夹钳取出保险汇流箱内保险更换时需更换同容量的熔断器。

5.5当交流汇流箱设备故障退出运行时，应断开相应的箱变低压侧分支开关和逆变器直流侧输入开关。

5.6汇流箱输入、输出接线时，拧开防水端子，接入连线至正负极接线端子，拧紧螺丝，固定好连线，拧紧外侧的防水端子。

5.7汇流箱更换保险底座或保险盒时，需断开汇流箱内断路器，并取下所对应支路保险，拔开电池组串的正负极 MC4 插头，并用万用表测量无电压时方可更换。

5.8汇流箱更换其它元器件时，需断开汇流箱内断路器，并取下汇流箱内全部支路保险，拔开汇流箱所对应全部电池组串的正负极 MC4 插头，并用万用表测量无电压时方可更换。

交流汇流箱技术协议供货设备范围供应商应提供完整的成套设备及其附属设备、备品备件、专用工具等。

并提供下列备品备件。

第1章设备运行环境条件及布置光伏交流汇流箱应在下述条件下连续工作满足其所有性能指标：性能指标等进行对应的技术修正。

第2章 专用技术规范 2.1交流汇流箱的总体要求（1）交流汇流箱底部进线，支架式安装，箱体设计满足自然散热要求，箱体内不应加装风扇等旋转电气元件。

（2）交流汇流箱箱体采用厚度不小于1.5mm 的冷轧钢板（宝钢/鞍钢）弯制，箱体结构应密封、防尘、防潮，抗紫外线、抗老化。

（3）交流汇流箱外壳防护等级不低于IP65，交流输出出线孔，接地线引出电缆接线孔均采用IP68防护等级的电缆接头。

（4）交流汇流箱应有足够的机械强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定冲击，不因运输等情况而变形或影响设备的性能。

（5）交流汇流箱应能在河南兰考的气候条件下安全稳定运行，使用寿命应不低于20年。

（6）交流汇流箱内布线应整齐美观，便于检修和安装。

（7）交流汇流箱内的所有接线应有对应的配线标记，所有电缆、导线、线槽、端子、配线标记等均采用阻燃材料，配线标记应与生产图纸上的完全相同。

（8）交流汇流箱的箱体框架、箱门及其它不载流金属部件都应和接地母线可靠连接，柜体的接地端子应以截面不小于16mm 2的多股铜线与接地母线直连。

至少设置2个接地端子，并标有明显的保护接地符号。

（9）箱门右侧正中安装门锁，锁孔完全能满足IP65；钥匙在此次项目所有箱体通用。

并配置安装材料及附件。

（10）交流汇流箱内部装置的布置应充分考虑安装、调试、维护、更换及运行的要求，接插件和断路器应动作可靠、接触良好、不松动；预留足够的接线空间。

（11）母线的连接应采用防腐处理的螺栓、螺母、套管。

母线应按国家标准(GB )的规定排列和标记。

（12）交流汇流箱内元件的温升应不超出所采用标准的允许温升极限。

（13）交流汇流箱中母线和连接件采用搪锡处理的方式进行防腐处理，保证交流汇流箱可以在-33℃~+45℃的环境温度下满功率运行，同时，不能影响电缆连接点处的接触电阻。

分布式光伏项目EPC总承包工程主要设备的产品说明技术参数质保声明等1.1光伏组件本项目光伏组件由招标方提供。

1.2逆变器说明1.2.1组串式逆变器厂家及概述本工程逆变器初步选择为组串式逆变器，组串式逆变器初步选择厂家为：华为技术有限公司的SUN2000-50KTL-C1，仅作为设计参考技术参数引用，不作为采购定型品牌。

组串式逆变器产品概述如下:1.3智能防雷汇流箱1.3.1智能防雷交流汇流箱说明智能防雷交流汇流箱箱体采用304不锈钢特制结构，防护等级IP65以上，柜内设光伏专用浪涌保护器，柜内其他电气元件均采用国外或国内知名品牌产品，柜内进线断路器均采用空气自动开关，出线断路器采用带电子式三段保护脱口器的塑壳断路器，断路器采用ABB、西门子、施耐德品牌，交流汇流箱具有监测开关运行状态（位置、故障）、浪涌保护器运行状态（运行、故障）、出线电量参数（带数字式电力测量仪表）等功能，且具有通信接口，方便接入监控系统。

1.3.2智能防雷交流汇流箱技术性能参数智能防雷交流汇流箱产品技术性能参数如下：1.4低压交流配电柜1.4.1低压交流配电柜产品说明交流配电柜采用招标方认可的厂家产品，交流配电柜采用国际流行的MNS-3.0抽屉式结构，防护等级IP30以上，柜内断路器采用ABB、西门子、施耐德产塑壳断路器（大电流断路器采用配电动操作装置的框架式断路器），柜内其他电气元件均采用国外或国内知名品牌产品。

1.4.2低压交流配电柜产品技术参数交流配电柜产品参数表：1.5环境检测仪1.5.1环境检测仪说明本工程在集中控制室屋顶装设一套环境气象监测系统，可以检测温度、风速、风向、日照强度等气象参数，通过总线方式实时将数据传送到监控系统，以便运行人员和技术人员进行运行方式比较和分析。

本系统配置清单按招标文件要求如下：该装置由传感器、数据采集器、电源等组成，可测量环境温度、风速、风向和辐射强度等参量，通过RS485接口与并网监控装置工控机通讯，并将监测的环境数据上传至操作员站，供光伏电站操作人员监控；并可通过通信装置将上传的环境数据远传至电力调度部门及其他相关部门，供电力调度部门监控调度使用。

汇流箱及电气参数设计在现代工业生产中，汇流箱是电力系统中一个重要的电气设备，它用来集中并分配电能。

汇流箱的设计是确保电能正常传输和分配的关键之一。

本文将探讨汇流箱及电气参数设计的相关内容。

一、汇流箱设计1. 汇流箱的作用汇流箱主要用于集中接收和分发光伏组件产生的直流电能。

它通过连接组件的直流电线，并将电能传输到逆变器或电网中。

汇流箱的设计应确保高效的电能传输和分配，以最大程度地提高光伏系统的发电效率。

2. 汇流箱的组成汇流箱通常由直流输入端子、直流输出端子、断路器、熔断器、电流监测装置和其他配件组成。

这些组件的选择和布局应考虑到光伏系统的容量和工作条件。

3. 汇流箱的选址汇流箱应选址在光伏组件接线盒附近，并设有便于操作和维护的通道。

选址时要考虑到防火和防潮等因素，确保汇流箱的安全和可靠性。

4. 汇流箱的外观设计汇流箱的外观设计应符合工业标准和安全要求。

它应有良好的防护性能，能够防止尘埃、水分和其他外界物质进入箱体内部。

箱体材料应具有良好的防腐蚀性能，以保证长期使用的可靠性。

二、电气参数设计1. 额定电压和额定电流汇流箱中的电气参数应根据光伏组件的电气特性和系统的容量来设计。

额定电压一般应与组件的额定电压相匹配，以确保安全和可靠的电能传输。

额定电流的选择应考虑到光伏组件的输出电流和频繁操作的可能性。

2. 断路器和熔断器的选择断路器和熔断器是汇流箱中的重要保护装置，应根据光伏组件的短路电流和汇流箱的电流承受能力来选择。

确保断路器和熔断器的额定电流适配并符合相关安全标准。

3. 电流监测装置电流监测装置用于监测和记录汇流箱中的电流变化。

它有助于及时发现系统故障和异常状态，并采取相应的措施进行修复。

电流监测装置的设计应满足准确测量电流和输出监测数据的要求。

4. 接地设计汇流箱的接地设计是确保系统运行安全的重要环节。

在接地设计中，应采用符合安全标准的接地装置，并确保接地电阻符合规定要求，以保证光伏系统的安全运行。

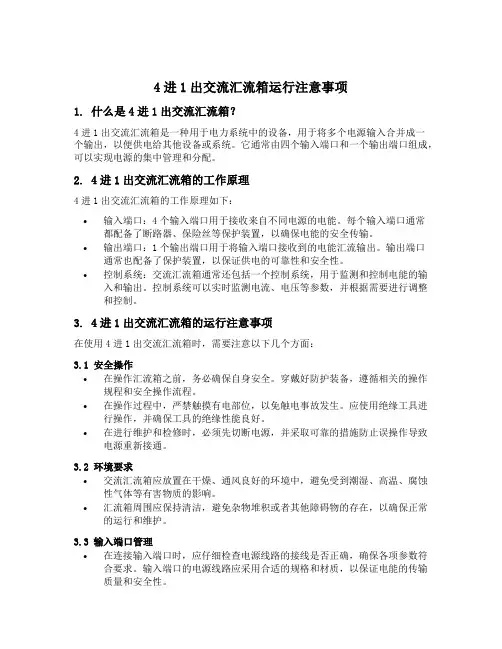

4进1出交流汇流箱运行注意事项1. 什么是4进1出交流汇流箱？4进1出交流汇流箱是一种用于电力系统中的设备，用于将多个电源输入合并成一个输出，以便供电给其他设备或系统。

它通常由四个输入端口和一个输出端口组成，可以实现电源的集中管理和分配。

2. 4进1出交流汇流箱的工作原理4进1出交流汇流箱的工作原理如下：•输入端口：4个输入端口用于接收来自不同电源的电能。

每个输入端口通常都配备了断路器、保险丝等保护装置，以确保电能的安全传输。

•输出端口：1个输出端口用于将输入端口接收到的电能汇流输出。

输出端口通常也配备了保护装置，以保证供电的可靠性和安全性。

•控制系统：交流汇流箱通常还包括一个控制系统，用于监测和控制电能的输入和输出。

控制系统可以实时监测电流、电压等参数，并根据需要进行调整和控制。

3. 4进1出交流汇流箱的运行注意事项在使用4进1出交流汇流箱时，需要注意以下几个方面：3.1 安全操作•在操作汇流箱之前，务必确保自身安全。

穿戴好防护装备，遵循相关的操作规程和安全操作流程。

•在操作过程中，严禁触摸有电部位，以免触电事故发生。

应使用绝缘工具进行操作，并确保工具的绝缘性能良好。

•在进行维护和检修时，必须先切断电源，并采取可靠的措施防止误操作导致电源重新接通。

3.2 环境要求•交流汇流箱应放置在干燥、通风良好的环境中，避免受到潮湿、高温、腐蚀性气体等有害物质的影响。

•汇流箱周围应保持清洁，避免杂物堆积或者其他障碍物的存在，以确保正常的运行和维护。

3.3 输入端口管理•在连接输入端口时，应仔细检查电源线路的接线是否正确，确保各项参数符合要求。

输入端口的电源线路应采用合适的规格和材质，以保证电能的传输质量和安全性。

•在输入端口进行切换或调整时，必须先切断输入电源，并采取必要的安全措施，避免误操作导致电能的突然切换或泄露。

3.4 输出端口管理•输出端口应连接到需要供电的设备或系统，确保连接稳固可靠，并采取必要的保护措施，避免因连接不良或者其他原因导致供电中断或电能泄露。

山东XX蓄电池有限公司4MW屋顶光伏工程380V交流并网柜技术规范书买方：卖方：设计单位：中机国能电力工程有限公司山东分公司二〇一六年八月目录1总则 (1)2工程概况 (2)3交流低压并网柜技术规范 (2)3.1 工作条件 (2)3.2 规范标准 (2)3.3 性能要求 (3)3.4 柜体配置及结构 (4)3.5 并网柜通用技术要求： (10)3.6 柜体参数表 (11)附录1 技术差异表 (14)附录2 供货范围 (15)附录3 技术资料及交付进度 (17)附录4 设备检验、监造和性能验收试验 (22)附录5 技术服务和设计联络 (24)附录6 本技术规范书附图 (28)附录7 分包与外购 (29)附录8 大（部）件情况 (30)附录9 卖方需要说明的其他技术问题 (31)1总则1.1 本技术规范书适用于山东XX蓄电池有限公司4MW屋顶光伏工程的交流并网柜，包括设备本体及其辅助材料的功能、性能、结构等方面的技术要求。

1.2 本技术规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规范书所列标准要求的高质量产品。

1.3 卖方如对本技术规范书有偏差(无论多少或微小)都必须清楚地表示在本技术规范书的“差异表”中，否则买方将认为卖方完全接受和同意本技术规范书的要求。

1.4本技术规范书所使用标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

1.5在签订合同之后，买方保留对本技术规范书提出补充要求和修改的权利，卖方应予以配合。

如提出修改，将根据需要，买方与卖方应召开设计联络会，具体项目和条件由买方、卖方双方商协商确定。

联络会议由卖方主持，买方参加。

1.6 卖方应协同设计方完成深化方案设计，配合施工图设计，配合逆变器厂家进行系统调试和验收，并承担培训及其它附带服务。

1.7 本技术规范书经双方签字认可后作为订货合同的附件，与合同正文同等效力。

2工程概况2.1 工程项目名称：山东XX蓄电池有限公司4MW屋顶光伏工程2.2 工程项目地点：山东XX蓄电池有限公司厂房屋顶2.3项目规模：项目实际建设容量为4MW。

交流汇流箱主要技术参数
序号参数名称数值
1尺寸：（MM）1000W*275D*850H 2最大输入电压：（V）480Vac±15% 3额定绝缘电压：（V）690Vac
4额定频率（Hz）50
5母线额定工作电流：（A）水平母线270A
6额定短时耐受电流有效值Icw（1秒）（kA）水平母线10
7额定短时耐受电流最大值Ipk（kA）水平母线10
8工频耐受电压1分钟（V）2500Vac
9温升：符合IEC947-1有关温升的规定，且温升值不超过
组件相应的标准要求。

连接外部绝缘导线的
端子:不大于70K
操作手柄绝缘材料的
表面不大于25K
可接触的外壳和覆
板，金属表面不大于
30K
10输入开关100/63A/3P ABB8路塑壳
11IP等级IP65，开门后达到
IP20
12防火等级UL790－Class C 13使用寿命10年以上
14认证满足国家3C认证15环保要求满足国家环保要求16安装方式支架安装
17进出线方式下进下出
18维护方式正面维护。

JYHL-8IN 光伏阵列汇流箱使用手册北京京仪绿能电力系统工程有限公司北京京仪绿能电力系统工程有限公司●JYHL-8IN-201004 ●版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)3.1. 供货范围 (3)3.2. 型号说明 (4)3.3. 铭牌 (4)4. 系统结构 (6)4.1. 内部结构 (6)4.2. 保险丝等级 (7)4.3. 直流断路器等级 (7)5. 安装与使用 (8)5.1. 安装前检查 (8)5.2. 需要使用的安装工具及零件 (8)5.3. 机械安装 (9)5.3.1. 外型尺寸 (9)5.3.2. 基本安装要求 (9)5.3.3. 机箱的开启与关闭 (10)5.4. 电气接线及步骤 (11)5.4.1. 对外接线端子介绍 (11)5.4.2. 端子大小与连接线径 (12)5.4.3. 对外接线操作步骤 (13)5.5. 更换保险丝 (15)6. 技术数据 (16)7. 附录 (17)7.1. 质量保证 (17)7.2. 联系我们 (17)1.符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。

说明!此符号标识使得系统良好工作所需的重要注意事项。

2.安全说明安装前请仔细阅读本手册，若未按本手册中的说明辦行安装而出现设备损坏，本公司有权不予质量保证。

3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。

本公司的光伏阵列汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。

使用光伏阵列汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成 1 个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。

陕西鲁能宜君新能源有限公司鲁能宜君49.5MWp光伏电站项目交流汇流箱技术规范书招标人：陕西鲁能宜君新能源有限公司招标代理机构：2017年07月目录第一章一般技术条款 (1)1.1总则 (1)1.2电站工程概况 (1)1.3电站环境条件 (1)1.4工作内容及供货范围 (1)1.5标准和规程 (2)1.6接口与协调 (4)1.7 设计联络会 (4)1.8图纸资料的提交与审查 (4)1.9材料、工厂涂漆和保护涂层 (6)1.10 铭牌与标志 (6)1.11 工厂组装、试验见证 (7)第二章汇流箱专用技术条款 (8)2.1 交流汇流箱总体要求 (8)2.2 汇流箱技术性能要求 (8)2.3 汇流箱内主要元件要求 (9)2.4试验 (10)2.5技术保证值 (11)第一章一般技术条款1.1总则1.1.1 本技术条款适用于陕西鲁能宜君新能源有限公司鲁能宜君49.5MWp光伏电站项目的交流汇流箱，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.1.2本设备技术条款提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。

1.1.3卖方在产品设计、制造过程中应充分考虑当地环境条件对设备运行的影响，保证设备在项目所在地的安全稳定运行。

1.1.4卖方提供的所有交流汇流箱，在技术上应是成熟可靠、先进的，并经过运行实践证明是完全成熟可靠的产品。

1.1.5卖方对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。

1.1.6如果卖方没有以书面形式对本技术条款的条文提出异议，则意味着卖方提供的设备完全符合本技术条款的要求。

如有异议，不管是多么微小, 都应在报价书中以“对技术条款的意见和同技术条款的差异”为标题的专门章节中加以详细描述。

1.1.7 本技术条款所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。

本技术条件未涉及的参数、技术要求和试验标准按国家标准、相关行业标准和IEC标准中的较高标准执行。

光伏发电交流汇流箱技术参数详解调试运维期间，汇流箱故障占整个电站故障原因的20~30%。

不安全的汇流箱容易引发火灾，严重威胁财产和人身安全。

本文将从汇流箱功能介绍、汇流箱展示、技术参数、接线原理图、安装工具、安装注意事项、接线等方面介绍光伏交流汇流箱，旨在让光伏人深入了解汇流箱，及其安装方法和注意细节。

二、光伏交流汇流箱产品功能介绍光伏交流汇流箱采用组串式逆变器的光伏发电系统，安装于逆变器交流输出侧和并网点/负载之间。
