JDG线管敷设技术交底样本

JDG管安装技术交底电气工程技术交底单位：（子单位）工程名称：施工单位：分部分项名称：作业班组交底人：交底日期：年月日交底内容：1.施工准备1.1 机具准备电工工具包括：钢锯、平挫、线坠、水平管、煨管器、钳子等。

检测工具包括：水平尺、卷尺等。

1.2 材料要求1.2.1 套接紧定式钢管管材、连接套管及附件应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。

1.2.2 在安装前，使用的管材、连接套管、螺钉及其附件应进行外观检查，符合以下规定：1）型号规格符合设计要求，管材表面有明显不脱落的产品标识。

2）金属内、外套管及其金属附件内、外壁镀层均匀、完好，无剥落、锈蚀现象。

3）管材、连接套管及金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷。

4）管材、连接套管及金属附件壁厚均匀，管口边缘平齐、光滑。

5）连接套管的长度不小于管外径的2～3.5倍。

6）连接套管中心凹形槽弧度均匀，位置垂直、正确，凹槽深度与钢管管壁厚度一致。

7）紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。

1.2.3 紧定螺钉专用工具应配套、耐用，便于操作。

1.3 作业条件暗管敷设：1）现浇混凝土楼板配管，在底层钢筋绑扎完成后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。

2）随墙（砌体）配合土建施工立管。

2.操作工艺2.1 工艺流程暗管敷设工艺流程包括：弯管、箱、盒预制→测位→剔槽孔→爪型螺纹管接头与箱、盒紧固→箱、盒定向移装→管路敷设→压接接地→管路固定。

2.2 暗管敷设2.2.1 弯管、箱、盒预制根据施工图加工好各种弯管、箱、盒。

电线弯管可采用冷煨法及定型弯管。

2.2.2 箱、盒测位根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。

成排、成列的箱、盒位置，应挂通线或十字线。

2.2.3 暗配的电线管路直沿最近的路线敷设，并应减少弯曲；埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。

五、管路接地：
1、JDG管及其金属附件组成的电线管路，当管与管、管与盒（箱）按规定正确连接时，连接处可不设置跨接接地线。管路外壳应有可靠接地。
2、JDG管管路与接地线不应熔焊连接。
3、JDG管管路不应作为电气设备接地线。
六、成品保护：
1、现浇混凝土内配管在浇注时必须安排电工看护，以免砼振捣过程中损坏管路及盒、箱移位，出现问题应及时修复，管路保护层不小于15毫米。
（1）圆钢：直径6mm。
（2）扁钢：30mm×3mm。
（3）角钢：25mm×25mm×3mm。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
技术交底记录
表C2-1
编号
C2-1-008
工程名称
2、文明施工，工完场清。
七、编制依据《套接紧定式钢导管电线管路施工及验收规程》CECS120：2000。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位和接受交底单位各存一份。
2、当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不写。
2、JDG管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，且应符合下列规定：
（1）直管连接时，两管口分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定位，用专用工具旋紧至螺钉帽脱落，不准使用手钳旋紧固定，紧定螺钉处于可视部位，以便于检查。
（2）弯管连接时，弯曲管两管口分别插入管接头中间，紧贴凹槽处，用紧定螺钉定位后，进行旋紧至螺钉帽脱落。
12、JDG管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50~80mm。

⑥暗管敷设完毕后，在自检合格的基础上，应及时通知业主及监理代表检查验收，并认真如实填写隐蔽工程验收记录。
⑦管弯、支架、吊架预制加工：明配管或暗埋砖墙内配管弯曲半径不小于管外径6倍。
埋入混凝土的配管弯曲半径不小于管外径的10倍。虽设计图中对支吊架的规格无明确规定，但不得小于以下规格：扁铁支架30×30mm；角钢支架25×25×3mm。
4）电线保护管及支架接地（接零），电气设备器具和非带电金属部件的接地（接零）、支线敷设应符合以下规定：连接紧密牢固，接地（接零）线截面选用正确、需防腐的部份涂漆均匀无遗漏，线路走向合理，色标准确，涂刷后不污染设备和建筑物。
5）允许偏差：电线管弯曲半径，明敷管安装允许偏差和检查方法应符合下表规定：
保护管弯曲半径、明配管安装允许偏差一览表
4
明配管水平、垂直敷设任意2m段内
平直度
3mm
拉线尺量检查
垂直度
3mm
吊线尺量检查
盒、箱安装要求一览表
实测项目
要求
允许偏差（mm）
盒、箱水平、垂直位置
正确
10（砖墙），30（大模板）
盒箱1m内相邻标高
一致
2
盒子固定
垂直
2
箱子固定
垂直
3
盒、箱口与墙面
平齐
最大凹进深度10mm
④管路连接：
A、明敷管径20mm及其以下钢管，必须用管箍丝扣连接。管箍连接加φ6圆钢焊接跨接“”，套丝不得有乱扣现象，管口锉平光滑平整，管箍必须使用通丝管箍，接头应牢固紧密，外露丝应不多于2扣；管径25mm及其以上钢管，可采用管箍连接或套管焊接，套管长度应为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
B、管路超过下列长度，应加装接线盒，其位置应便于穿线。

一、施工准备：1、技术准备①审核系统管路与否对旳，有无和其他专业矛盾和相碰之处。

②结合建筑施工图，按电气管线布置图弹出水平线和墙厚度线。

③对照图纸会审中旳对应问题进行复核，不遗漏任何图纸信息。

2、材料准备①JDG管、管接头、锁紧螺母、接线盒〈开关盒〉等（接线盒选用钢质接线盒，镀锌层完好，敲落孔完整无缺）。

②套管和盒接外形完好无损，丝扣清晰，有产品合格证。

3、施工机具重要安装机具电工工具：钢锯、平锉、线坠、水平管、煨管器、钳子。

重要检测机具水平尺、卷尺、小线等4、施工范围图纸范围内，协议约定旳强电、弱电及消防旳所有预留、预埋及配管工作。

二、施工进度规定：①各层水平线和墙厚度线弹好，配合土建施工。

②布管旳部位障碍物已清除洁净；③现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

④施工进度详见总进度计划。

三、施工工艺：工艺流程熟悉图纸及施工现场→选管→切断、煨弯→测位、定位→随土建施工进行分层分段配管→管路赔偿→线盒及线管处刷漆做好标识1、熟悉图纸通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及构造施工图。

按图纸规范及实际需要，综合考虑，确定接线盒、灯头盒旳对旳位置，及管路旳敷设部位及走向。

2、选管按规定采用优质钢管，钢管内外表面应光滑，镀锌层及壁厚均匀符合原则，不应有裂缝、砂眼等缺陷。

管径按图纸设计及管内穿线截面、根数选择。

管内所穿导线面积，不应超过管内径截面积旳40%。

3、管子切断用钢锯切管时锯条应垂直，以防止切断处出现马蹄口，推锯时稍用力，回锯时锯稍抬起，不加压力，减少锯条磨损。

管子快切断时要减慢速度，使管子平稳锯断。

锯条口注油，以防止发热。

切口处用平锉将毛边锉平。

总之，管子切断后，断口处应与管轴线垂直，管口应锉平，管口整洁光滑，若出现以马蹄口，应重新切断处理。

4、管子煨弯JDG管煨弯时规定弯曲处不应有折皱、裂缝现象。

弯扁度不应不小于管外径旳10%，弯曲角度不适宜不不小于90度。

J D G线管敷设技术交底标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-工程名称海南清水湾棕榈泉国际花园施工单位中铁二局股份有限公司分项工程名称JDG镀锌线管安装交底日期年月日交底提要：套接紧定式钢导管（JDG）明、暗敷设交底内容：1、范围本交底适用于清水湾棕榈泉国际花园的室内配电线路的套接紧定式钢导管（JDG）明、暗敷设。

2、施工准备技术准备1. 施工图纸和技术资料齐全。

2. 施工方案编制完毕并经审批。

3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。

材料准备1. 管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000）规定。

2. 管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。

3. 管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。

4. 连接套管的长度不小于管外径的2倍～倍。

5. 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。

6. 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。

7. 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表14-7～表14-10和图14-11～图14-14。

机具准备1. 手动工具：电工组合工具、手锤、铣子、手扳弯管器、开孔器、台钻、台钳、錾子、专用扳手、管钳、钢锯等。

2. 电动工具：切割机、电钻、电锤、电气焊机具。

3. 测试器具：兆欧表、卷尺、角尺、水平尺、小线、线坠等。

4. 其他工具：高凳、灰铲、灰桶、水桶等。

作业条件1. 暗管敷设(1) 各层500mm水平标高控制线，墙厚度线已弹好。

(2) 现浇混凝土楼板配管，在底层钢筋绑扎完后进行；墙板配管在钢筋绑扎后进行。

2. 明管敷设(1) 预埋件、预留洞清理完毕。

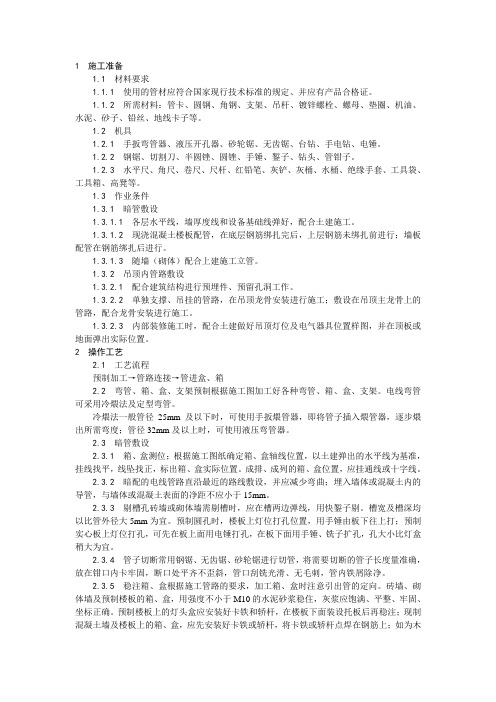

1 施工准备1.1 材料要求1.1.1 使用的管材应符合国家现行技术标准的规定、并应有产品合格证。

1.1.2 所需材料：管卡、圆钢、角钢、支架、吊杆、镀锌螺栓、螺母、垫圈、机油、水泥、砂子、铅丝、地线卡子等。

1.2 机具1.2.1 手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤。

1.2.2 钢锯、切割刀、半圆锉、圆锉、手锤、錾子、钻头、管钳子。

1.2.3 水平尺、角尺、卷尺、尺杆、红铅笔、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。

1.3 作业条件1.3.1 暗管敷设1.3.1.1 各层水平线，墙厚度线和设备基础线弹好，配合土建施工。

1.3.1.2 现浇混凝土楼板配管，在底层钢筋绑扎完后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。

1.3.1.3 随墙（砌体）配合上建施工立管。

1.3.2 吊顶内管路敷设1.3.2.1 配合建筑结构进行预埋件、预留孔洞工作。

1.3.2.2 单独支撑、吊挂的管路，在吊顶龙骨安装进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。

1.3.2.3 内部装修施工时，配合土建做好吊顶灯位及电气器具位置样图，并在顶板或地面弹出实际位置。

2 操作工艺2.1 工艺流程预制加工→管路连接→管进盒、箱2.2 弯管、箱、盒、支架预制根据施工图加工好各种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

冷煨法一般管径25mm及以下时，可使用手扳煨管器，即将管子插入煨管器，逐步煨出所需弯度；管径32mm及以上时，可使用液压弯管器。

2.3 暗管敷设2.3.1 箱、盒测位；根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。

成排、成列的箱、盒位置，应挂通线或十字线。

2.3.2 暗配的电线管路直沿最近的路线敷设，并应减少弯曲；埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。

2.3.3 剔槽孔砖墙或砌体墙需剔槽时，应在槽两边弹线，用快錾子剔。

3、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
4、预制大楼板就位完毕，及时配合土建在整理板缝锚固筋时，将管路弯曲连接部位按要求做好。
5、预制空心板，配合土建就位同时配管。
6、随墙(砌体)配合施工立管。
（二）施工工艺：
1、预留箱盒位置
根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,左右各大50～100mm，上下各大150～200mm。对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。为以后安装箱盒施工方便,焊接钢管不能进入箱盒洞内太长,以便采用接短管的办法与箱盒连接。
6、面板、盖板的规格型号与所用盒配套，外形完整无损，颜色均匀一致，有产品合格证。
7、圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。
8、螺栓、螺丝、胀管螺栓、螺母、热圈等应采用镀锌件。
9、其他材料(如铅丝、电焊条、防锈漆、水泥、机油等)无过期变质现象。
（二）主要机具
1、煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
5、对管口处设置塑料护口并用胶带进展包扎封堵；
6、对完成的配管及时进展交接，由各专业增加人员对已完工内容进展成品保护。
五、安全措施：
1、进入施工现场必须戴平安帽，并系好平安帽扣带。特殊工种必须持证上岗；
2、现场动火时必须开用火证，明确看火人，并配有灭火器材；
3、使用电焊机时，电焊机的外壳必须接地良好。电源装拆应由电工进展。拉、合电源开关时，面部不能朝向开关。工作完毕，应切断焊机电源；
4、管路的切断
切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐、不得有斜口,锯断后应用圆锉清除毛刺。
5、管路的套丝

32一般项目要求321室内进入落地式柜台箱盘内的导管管口应高出柜台箱盘的基础面50?80mm322暗配的导管埋设深度与建筑物构筑物表面的距离不应小于15mm其他措施41成品保护411施工应紧密配合土建进度不颠倒工序不损坏结构不经过允许不得切断钢筋建筑装修后严412现浇结构在拆模后应进行预扫管发现问题及时解决避免穿线时在剔凿
2.3.4.2 套接紧定式钢管管路与接地线不应熔焊连接。
2.3.4.3 套接紧定式钢管管路，不应作为电气设备接地线。
2.3.5 预扫管
管路敷设后（模板拆除后）应进行预扫管。采用铅丝带布扫管法，清除管内积水及杂物。
2质量要求
3.1 主控项目要求
3.1.1 金属的导管必须接地（PE）或接零（PEN）可靠.
1.1.6 对施工中需要的计量、测量器具提前做好准备。
1.1.7 绘制主要外加工件的加工草图。
1.2 材料准备
1.2.1 套接紧定式钢导管管路的管材、连接套管及盒、箱组成的电线管路，应采用同一金属材料制作，并应镀锌，紧定螺钉应采用高强度原材料制作，管材、连接套管及金属附件使用的原材应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
4.1.5 注意及时封堵管口、箱、盒口，防止杂物掉入管内污染箱、盒。
4.2 安全措施
4.2.1 认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。
4.2.2 进入施工现场，必须遵守施工现场安全管理制度，要带安全帽，严禁吸烟。
4.2.3 每日施工前，组长或施工负责员要根据当天的施工特点做口头交底和消防交底，并填写“班前安全讲话记录”；施工中要精神集中，不嬉戏打闹，每项工作均应遵守相关的安全操作规程，违者予以停工。
3.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚≤2mm的钢导管不得套管熔焊连接。

建设单位施工交底登记表
单位工程电气第页共页
注: 在施工之前, 由负责该项目的施工人员, 向重要工种的全体施工班（组）人员和配合工种的班（组）
长, 作全面的施工和技术交底。

建设单位施工交底登记表
单位工程电气第页共页
注: 在施工之前, 由负责该项目的施工人员, 向重要工种的全体施工班（组）人员和配合工种的班（组）长, 作全面的施工和技术交底。

建设单位施工交底登记表
单位工程电气第页共页
注: 在施工之前, 由负责该项目的施工人员, 向重要工种的全体施工班（组）人员和配合工种的班（组）长, 作全面的施工和技术交底。

建设单位施工交底登记表
单位工程电气第页共页
注: 在施工之前, 由负责该项目的施工人员, 向重要工种的全体施工班（组）人员和配合工种的班（组）
长, 作全面的施工和技术交底。

建设单位施工交底登记表
单位工程电气第页共页
注: 在施工之前, 由负责该项目的施工人员, 向重要工种的全体施工班（组）人员和配合工种的班（组）长, 作全面的施工和技术交底。

建设单位施工交底登记表
单位工程电气第页共页
注: 在施工之前, 由负责该项目的施工人员, 向重要工种的全体施工班（组）人员和配合工种的班（组）长, 作全面的施工和技术交底。

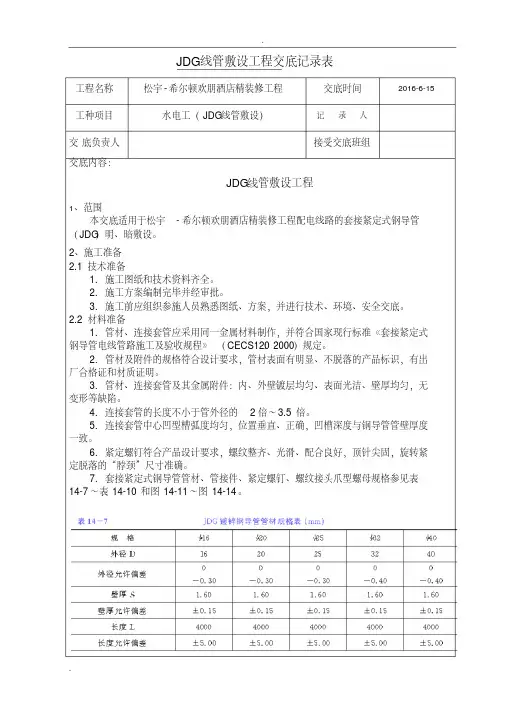

JDG线管敷设工程交底记录表
工程名称松宇-希尔顿欢朋酒店精装修工程交底时间2016-6-15工种项目水电工（JDG线管敷设）记录人
交底负责人接受交底班组
交底内容：
JDG线管敷设工程
1、范围
本交底适用于松宇-希尔顿欢朋酒店精装修工程配电线路的套接紧定式钢导管（JDG）明、暗敷设。

2、施工准备
2.1技术准备
1. 施工图纸和技术资料齐全。

2. 施工方案编制完毕并经审批。

3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。

2.2材料准备
1. 管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000）规定。

2. 管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。

3. 管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。

4. 连接套管的长度不小于管外径的2倍～3.5倍。

5. 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。

6. 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。

7. 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表
14-7～表14-10和图14-11～图14-14。

技术交底JD-001施工单位工程名称交底日期JDG线管预埋技术交底部位工序名称交底交底提要：JDG线管预埋技术交底交底容：一、施工准备1、技术准备：组织电工班人员熟悉图纸，做到每个操作工人心中有数，对图纸中表述不清的地方，与技术人员商讨后确定施工方案。

2、材料准备：〔1〕套接紧定式镀锌钢管管路的管材、连接套管及线盒组成的电线管路，应采用同一金属材料制作并镀锌，紧定螺钉应采用高强度原材料制作。

管材、连接套管及其金属使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。

〔2〕线盒安装前需用锯末或泡沫板将线盒部塞满，并用胶带将线盒口封死，防止混凝土浇筑时砂浆渗入线盒，堵塞线盒；〔3〕JDG管安装前应进展外观检查，且应符合以下规定：A、管材型号、规格、壁厚应符合设计要求，管材外表有明显、不脱落的产品标识；B、管子、连接套管外壁镀锌均匀、完好、无剥落、锈蚀，外壁外表光洁、无砂眼、凹扁裂纹等缺陷，壁无毛刺；C、连接套管中心凹形槽弧度均匀、位置垂直、正确,凹槽深度与钢导管壁厚度一致。

连接套管的长度不小于管外径的2~3.5倍；D、管材、连接套管及其金属，壁厚均匀，管口边缘平整、光滑；E、紧钉螺钉符合产品设计要求，螺纹整齐、光滑、配合良好、顶针巩固，旋紧脱落“脖颈〞尺寸准确，专用工具应配套、耐用便于操作。

3、工具准备：弯管器、连接扳手、管子压钳、钢锯弓和细齿锯条、卷尺、圆锉或绞刀等。

二、施工工艺墙板线盒“井〞字型固定例如楼板线盒固定例如〔2〕线管敷设时应按照图纸设计及现场情况沿最近线路敷设，超过以下长度须在中间加过线盒：A、管路长度超过30米，无弯曲；B、管路长度超过20米，有一个弯；后浇带伸缩弯例如此种情况严禁出现〕管路连接处需加强固定，在连接套管两侧20cm左右处用铅丝将镀锌管结实固定在构造钢筋上，必要时在连接套管处用钢筋对管路进展加固，防止打灰过程中管路的松动；管路连接处绑扎例如〕敷设在钢筋混凝土墙及楼板的管路沿直线敷设时，固定点间距不大于管管路连接的紧钉螺钉，应采用专用工具操作。

工程名称海南清水湾棕榈泉国际花园施工单位中铁二局股份有限公司分项工程名称JDG镀锌线管安装交底日期年月日交底提要：套接紧定式钢导管（JDG）明、暗敷设交底内容：1、范围本交底适用于清水湾棕榈泉国际花园的室内配电线路的套接紧定式钢导管（JDG）明、暗敷设。

2、施工准备2.1技术准备1. 施工图纸和技术资料齐全。

2. 施工方案编制完毕并经审批。

3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。

2.2材料准备1. 管材、连接套管应采用同一金属材料制作，并符合国家现行标准《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000）规定。

2. 管材及附件的规格符合设计要求，管材表面有明显、不脱落的产品标识，有出厂合格证和材质证明。

3. 管材、连接套管及其金属附件：内、外壁镀层均匀、表面光洁、壁厚均匀，无变形等缺陷。

4. 连接套管的长度不小于管外径的2倍～3.5倍。

5. 连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢导管管壁厚度一致。

6. 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。

7. 套接紧定式钢导管管材、管接件、紧定螺钉、螺纹接头爪型螺母规格参见表14-7～表14-10和图14-11～图14-14。

2.3机具准备1. 手动工具：电工组合工具、手锤、铣子、手扳弯管器、开孔器、台钻、台钳、錾子、专用扳手、管钳、钢锯等。

2. 电动工具：切割机、电钻、电锤、电气焊机具。

3. 测试器具：兆欧表、卷尺、角尺、水平尺、小线、线坠等。

4. 其他工具：高凳、灰铲、灰桶、水桶等。

2.4作业条件1. 暗管敷设(1) 各层500mm水平标高控制线，墙厚度线已弹好。

(2) 现浇混凝土楼板配管，在底层钢筋绑扎完后进行；墙板配管在钢筋绑扎后进行。

2. 明管敷设(1) 预埋件、预留洞清理完毕。

(2) 土建粗装修完毕。

3. 吊顶内管路敷设(1) 预埋件、预留孔洞已清理完毕。

入施工现场。

②注意临边作业，以防坠落。

③手提移动电动工具应做好接地或接零的保护工作，防止发生漏电触电事故，在六级以上的大风和暴雨、雷电影响施工安全时，应立即停止作业。

④注意土建现场材料用机械设备运输时的防护，不要砸伤、碰伤、摔伤。

⑤随身携带和使用的作业工具，应搁置在顺手稳妥的地方，防止坠落伤人。

八、现场应急救援措施、紧急逃生措施等（1）应急准备项目组建应急救援小组，配备兼职应急管理人员，设立应急救援物资储备库，备齐必需的应急救援物资、器材。

（2）应急演练项目安全部编制应急演练计划，每年组织两次项目所有管理人员、作业工人参与演练活动。

应急演练活动结束后，对演练情况进行评估、找出存在的问题，提出相应的改进措施，修改完善应急预案。

（3）应急响应事故发生后，现场人员第一时间报告项目经理，项目经理接到报告立即启动应急预案，组织自救，排除险情，设置警戒，封闭事故现场，保护事故现场，因抢救人员、防止事故扩大、以及疏导交通等需要移动事故现场物件的，做出标志，绘制现场简图并出具书面记录。

并立即报告经理部经理和经理部安监部经理。

（4）事故调查处理①事故调查期间，项目负责人及项目有关人员不得擅离职守，要保持信息通畅，随时接受调查组询问，如实提供有关情况。

②成立项目负责人为组长的整改小组，对施工现场进行全面检查、整改，对现场所有人员进行安全教育和安抚。

整改完成后，向负责事故调查处理的政府主管部门申请复工。

③项目部按照事故调查报告及上级要求，结合分包合同、安全协议，对分包单位进行处罚，对项目部有关人员的处罚由上级单位执行。

（5）应急联系方式序号姓名职务联系方式123紧急救护：120、火警电话：119、匪警电话：110审核人日期年月日交底人日期年月日接受交底人本表由专业技术负责人及专业工长填写，报项目总工审核。

一份交作业队组，一份交底人自存，一份交由资料员保管，作为竣工技术文件的一部分。

筑龙网ww w.z hu l on g.c om表C2-1编号 工程名称 交底日期施工单位分项工程名称 JDG 管暗配交底提要材料准备、机具准备、质量要求、施工工艺以及成品保护交底内容：一、施工准备 1 材料准备： 所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。

材料要求如下：主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。

附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口的质量符合要求。

2 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、钢卷尺、线坠、手电钻、开孔器及电工常用工具。

3 作业条件：① 各层水平线和墙厚度线弹好，配合土建施工；② 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前； ③ 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工； ④ 砌体内配管随土建施工进行配管；二、施工工艺 1 工艺流程 管路预制加工 → 测定盒箱位置 → 稳注箱盒 → 管路连接 → 接地线连接 2 管子切割管子切断配管前根据图纸要求的实际尺寸将管线切断。

JDG 管切割时采用细齿锯切割，切割时要注意使锯条与管子轴线保持垂直，避免切断处出现马蹄口，推锯时，稍加用力，使其发生锯割作用，但用力不要过猛，以免别断锯条；回锯时，不加压力，锯稍抬起，尽量减少锯条磨损；当快要切断时，要减慢锯割速度，使管子平稳地锯断。

为防止锯条发热，要时常注意在锯条口上注油。

管字切断后，断口处应与管轴线垂直，管口应锉平、刮光、使管口平整光滑。

当出现马蹄口后，应重新切段。

严禁用电、气审核人交底人接受交底人1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

筑龙网ww w.z hu l on g.c om表C2-1编号 工程名称 交底日期施工单位分项工程名称 JDG 管暗配交底提要材料准备、机具准备、质量要求、施工工艺以及成品保护交底内容：焊切割钢管。

3 管子煨弯管子敷设中需要改变方向时，应预先进行弯曲加工，管子弯曲也可以在管切段以前进行。
